Produkttyp	Kabeltester
Marke	Voltcraft
Modell	CT20TDR
Abmessungen (L x B x H)	195 x 90 x 40 mm
Gewicht	ca. 585 g
Stromversorgung	9 V Blockbatterie
Anschlüsse	RJ-45, RJ-11, F
Getestete Kabeltypen	Geschirmt, ungeschirmt CAT3, CAT4, CAT5, CAT5E, CAT6, CAT7, Koaxial
Längenmessbereich	1 – 350 m (via TDR)
Messgenauigkeit Länge	±5 %
Testmodi	LAN, TEL (Telefon), COAX, TONE (Ortung), LENGTH (Länge)
Anzeige	LCD-Bildschirm mit einstellbarer Hintergrundbeleuchtung
Speicher	Bis zu 8 Ergebnisse (LAN/TEL), 4 Ergebnisse (COAX/LENGTH)
Schutz	Gegen Überspannungen und transiente Schallsignale
Betriebsbedingungen	0 bis +50 °C, 10 – 90 % RH
Lagerbedingungen	-10 bis +60 °C, 10 – 90 % RH
Mitgeliefertes Zubehör	Fernmessabschluss, 2 F/BNC-Adapter, 2 Western-Reduzierstücke RJ-45/RJ-11, TAE-Adapter (RJ-11-TAE), Gürtelclip, Tragetasche, Stativhalterung, 9 V Batterie, Bedienungsanleitung
Wartung und Reinigung	Weiches, antistatisches, fusselfreies Tuch
Sicherheit	Nicht an spannungsführenden Anlagen verwenden; nur für den Innenbereich
Reparierbarkeit	Reparatur durch Fachpersonal oder Fachwerkstatt

Häufig gestellte Fragen - CT20TDR VOLTCRAFT

Wie schalte ich den Kabeltester ein?

Drücken Sie die Ein-/Aus-Taste (5). Ein akustisches Signal ertönt (falls aktiviert). Das Display zeigt 'SELECT MODE' an. Zum Ausschalten drücken Sie erneut dieselbe Taste. Das Gerät schaltet sich nach 5 Minuten Inaktivität automatisch aus (30 Minuten im TONE-Modus).

Wie teste ich ein LAN-Kabel?

Schließen Sie das Kabel an die RJ-45 MAIN-Buchse (3) und für einen Schleifentest an die LOOPBACK-Buchse (1) an. Schalten Sie das Gerät ein und drücken Sie die LAN-Taste (20). Drücken Sie TEST (9), um den Test zu starten. Das Ergebnis wird angezeigt: PASS oder FAIL mit Details zu den Fehlern (OPEN, SHORT, CROSS, SPLIT).

Was bedeuten die Ergebnisse PASS und FAIL?

PASS bedeutet, dass das Kabel korrekt ist. FAIL zeigt einen Fehler an: OPEN (Unterbrechung), SHORT (Kurzschluss), CROSS (Adervertauschung), SPLIT (getrennte Adern, Mindestlänge 1 m). Die betroffenen Adern blinken auf dem Bildschirm.

Welche Batterie wird für den CT20TDR verwendet?

Verwenden Sie eine 9 V Blockbatterie (nicht wiederaufladbar). Achten Sie beim Einlegen auf die Polarität. Ersetzen Sie sie, wenn das leere Batteriesymbol blinkt.

Wie wechsle ich die Batterie?

Lösen Sie die Schraube des Batteriefachs (10) mit einem Kreuzschlitzschraubendreher. Entfernen Sie den Deckel, trennen Sie die alte Batterie ab und schließen Sie die neue unter Beachtung der Polarität an. Setzen Sie den Deckel wieder auf und ziehen Sie die Schraube mäßig fest.

Wie kalibriere ich die Längenmessung?

Wählen Sie im SETUP-Menü (8) LAN Length Adj oder COAX Length Adj aus. Schließen Sie ein Kabel bekannter Länge an die MAIN-Buchse (3) oder F-Buchse (2) an, messen Sie mit TEST und passen Sie den Wert mit den Navigationstasten an. Speichern Sie, indem Sie MEMORY 2 Sekunden lang gedrückt halten.

Kann ich spannungsführende Kabel testen?

Nein, auf keinen Fall. Der Kabeltester ist ausschließlich für spannungsfreie Anlagen ausgelegt. Eine Messung unter Spannung stellt eine Lebensgefahr dar und kann das Gerät beschädigen.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie zuerst die Batterie: Legen Sie eine neue 9V-Batterie unter Beachtung der Polarität ein. Wenn sich das Gerät immer noch nicht einschaltet, wenden Sie sich an den technischen Kundendienst. Stellen Sie sicher, dass das Batteriefach sauber und die Kontakte in gutem Zustand sind.

Wie reinige ich den Tester?

Verwenden Sie ein weiches, antistatisches, fusselfreies Tuch. Tauchen Sie das Gerät nicht in Wasser und verwenden Sie keine abrasiven oder chemischen Reinigungsmittel.

Wo finde ich die vollständige Anleitung für den CT20TDR?

Die vollständige Anleitung ist kostenlos als PDF auf der Website notice-facile.com verfügbar. Sie können sie herunterladen, indem Sie Ihre Sprache auswählen und Ihre E-Mail-Adresse angeben.

BEDIENUNGSANLEITUNG CT20TDR VOLTCRAFT

D BEDIENUNGSANLEITUNG

Seite 3 – 22

CT-20TDR LAN CABLE TESTER

GB OPERATING INSTRUCTIONS

Page 23 – 42

CT-20TDR TESTEUR DE CÂBLES RÉSEAU

F MODE D'EMPLOI

Page 43 – 62

CT-20TDR LAN-KABELTESTER

Best.-Nr. / Item No. / N° de commande / Bestnr.:

12 19 46

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 3.

1. Einführung 4
2. Bestimmungsgemäße Verwendung ....5
3. Bedienelemente 6
4. Zeichenerklärung....8
5. Sicherheitshinweise....8
6. Lieferumfang 10
7. Batterie einlegen/austauschen 11
8. Gürtelclip 11
9. Stativ-Halterung....11
10. Allgemeine Bedienung 12
11. Geräteeinstellungen 14
12. LAN-Modus (LAN-Kabel)....15

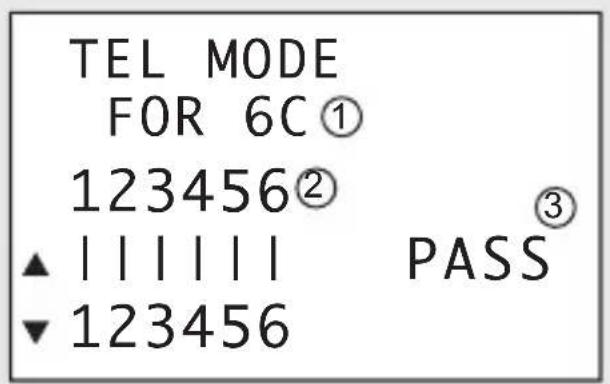

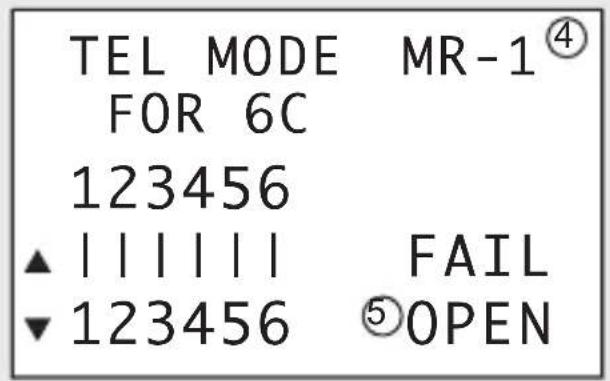

13. TEL-Modus (Telefon-Kabel) 16
14. COAX-Modus (Coaxial-Kabel) 18

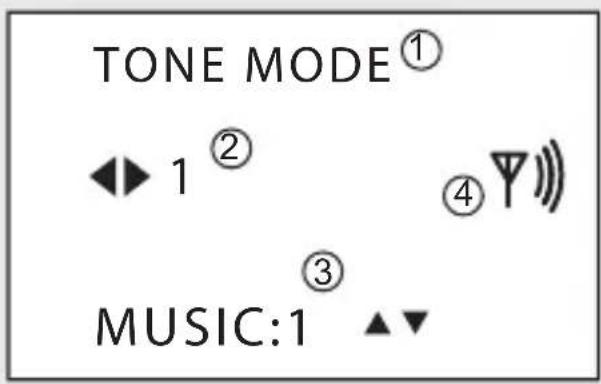

15. TONE-Modus (Ortungs-Modus) 19

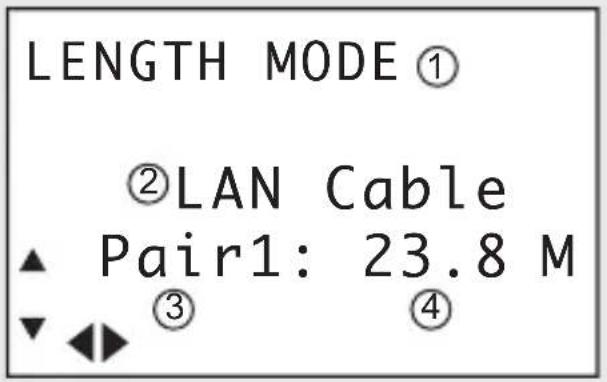

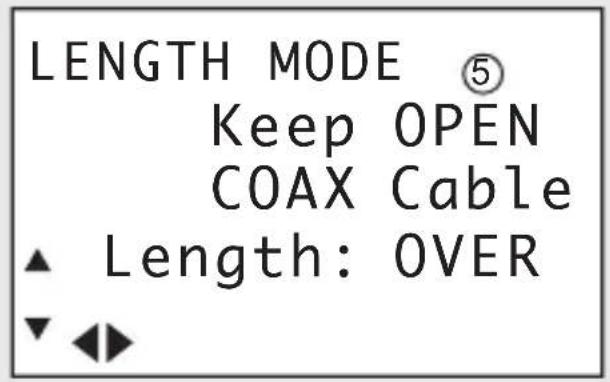

16. LENGTH-Modus (Längen-Modus) 20
17. Wartung und Reinigung....21
18. Entsorgung....21
19. Technische Daten....22

1. EINFÜHRUNG

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem Kauf eines Voltcraft®-Produktes haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken.

Voltcraft® - Dieser Name steht auf dem Gebiet der Mess-, Lade- sowie Netztechnik für überdurchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außergewöhnliche Leistungsfähigkeit und permanente Innovation auszeichnen.

Vom ambitionierten Hobby-Elektroniker bis hin zum professionellen Anwender haben Sie mit einem Produkt der Voltcraft® - Markenfamilie selbst für die anspruchsvollsten Aufgaben immer die optimale Lösung zur Hand. Und das Besondere: Die ausgereifte Technik und die zuverlässige Qualität unserer Voltcraft® - Produkte bieten wir Ihnen mit einem fast unschlagbar günstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit.

Wir wünschen Ihnen nun viel Spaß mit Ihrem neuen Voltcraft® - Produkt!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

2. BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Kabeltester dient zum Prüfen von 2- bis 8-poligen Kabeln und deren Abschirmung mit folgenden Anschlüssen: RJ-45, RJ-11 und F-Steckverbinder.

Es stehen Ihnen 5 Prüfmodi zur Verfügung: LAN-Modus, Telefon-Modus, Coax-Modus, Ortungs-Modus und Längen-Modus.

Längen- und Fehlerortungen sind mit Kabellängen von 1 – 350 m möglich.

Das Prüfergebnis wird auf dem Display angezeigt.

Führen Sie Messungen nur an spannungslosen Anlagen durch.

Der Kabeltester ist nur für den Batteriebetrieb ausgelegt.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Befolgen Sie alle Sicherheitshinweise und Informationen in dieser Anleitung.

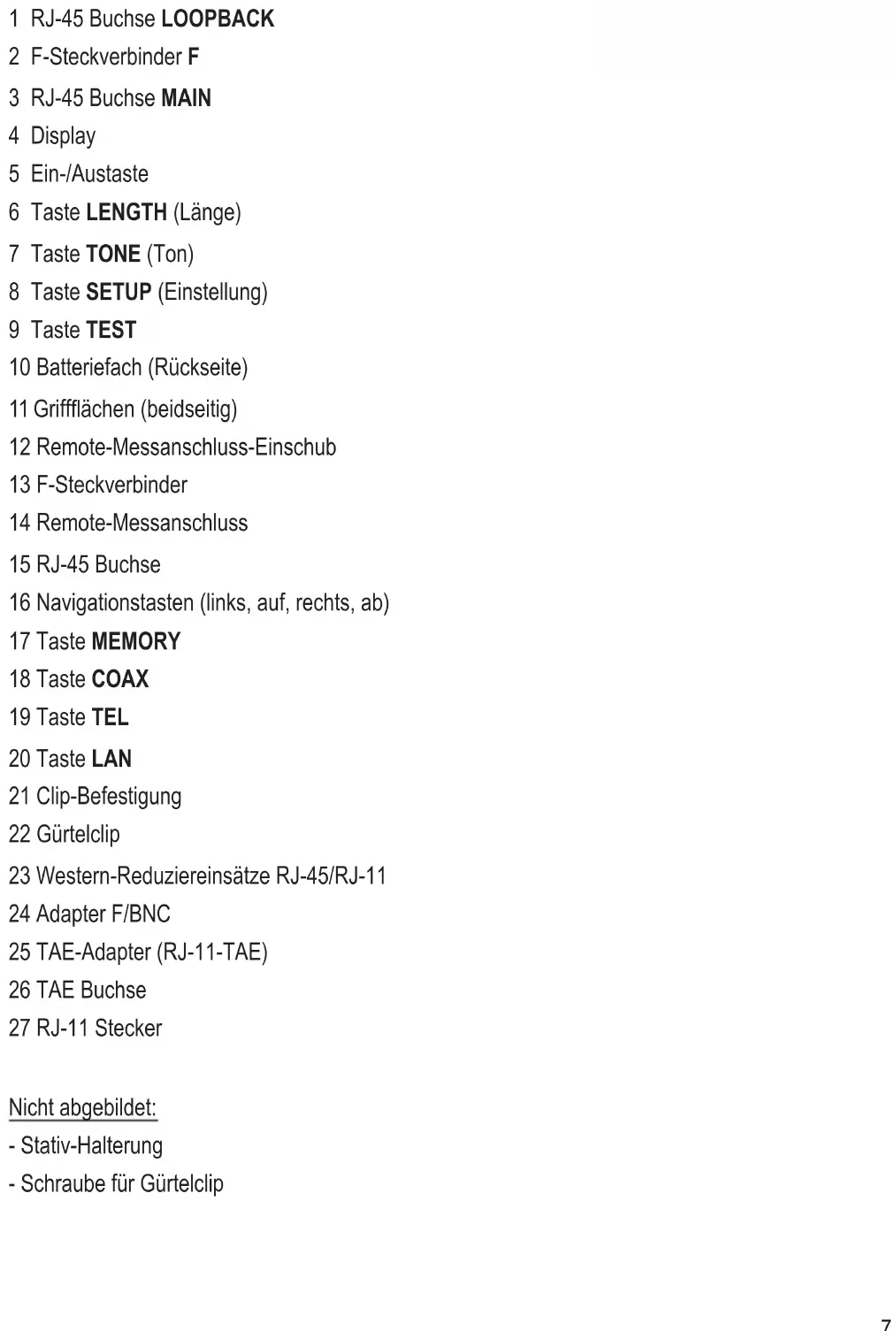

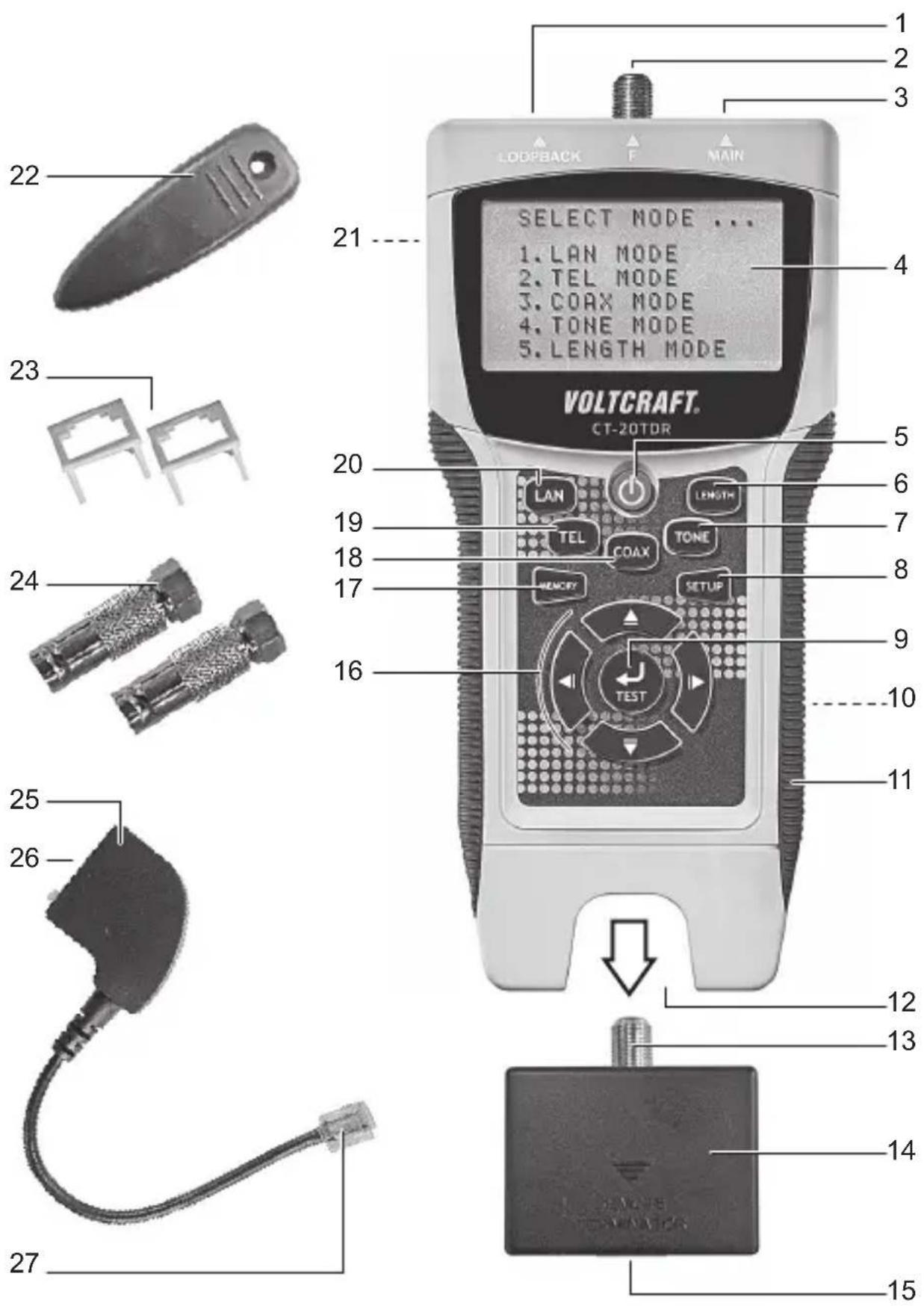

3. BEDIENELEMENTE

1 RJ-45 Buchse LOOPBACK
2 F-Steckverbinder F
3 RJ-45 Buchse MAIN
4 Display
5 Ein-/Austaste
6 Taste LENGTH (Länge)
7 Taste TONE (Ton)
8 Taste SETUP (Einstellung)
9 Taste TEST
10 Batteriefach (Rückseite)
11 Grifflächen (beidseitig)
12 Remote-Messanschluss-Einschub
13 F-Steckverbinder
14 Remote-Messanschluss
15 RJ-45 Buchse
16 Navigationstasten (links, auf, rechts, ab)
17 Taste MEMORY
18 Taste COAX
19 Taste TEL
20 Taste LAN
21 Clip-Befestigung
22 Gürtelclip
23 Western-Reduziereinsätze RJ-45/RJ-11
24 Adapter F/BNC
25 TAE-Adapter (RJ-11-TAE)
26 TAE Buchse
27 RJ-11 Stecker

Nicht abgebildet:

- Stativ-Halterung

- Schraube für Gürtelclip

4. ZEICHENERKLÄRUNG

Ein Ausrufezeichen in einem Dreieck zeigt wichtige Anweisungen in dieser Anleitung, die unbedingt befolgt werden müssen.

Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchtigung der elektrischen Sicherheit des Geräts.

Das „Pfeil“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Dieses Gerät ist CE-konform und erfüllt die erforderlichen europäischen Richtlinien.

5. SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Personen / Produkt

• Nicht an spannungsführenden Anlagen verwenden! Vor der Verwendung unbedingt Batterie anschließen.
• Das Prüfen von Kabeln mit dem Kabeltester darf nur im spannungsfreien Zustand der Kabel durchgeführt werden. Vor jeder Messung Spannungsfreiheit feststellen (Lebensgefahr)!
• Dieses Produkt ist ein Präzisionsgerät. Lassen Sie es nicht fallen, und setzen Sie es keinen Stößen aus.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Nehmen Sie das Gerät niemals gleich dann in Betrieb, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter ungünstigen Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

• sichtbare Schäden aufweist,

• nicht mehr ordnungsgemäß funktioniert,
• über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

• erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

b) Batterien / Akkus

• Achten Sie beim Einlegen der Batterien / Akkus auf die richtige Polung.
• Entfernen Sie die Batterien / Akkus, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien / Akkus können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien / Akkus sollten Sie daher Schutzhandschuhe tragen.
• Bewahren Sie Batterien / Akkus außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien / Akkus nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.
• Nehmen Sie keine Batterien / Akkus auseinander, schließen Sie sie nicht kurz und werfen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht aufladbare Batterien aufzuladen. Es besteht Explosionsgefahr!

c) Sonstiges

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

Voltcraft ^® , Lindenweg 15, D-92242 Hirschau, Tel. 0 96 04 / 40 87 80.

6. LIEFERUMFANG

• Kabeltester
• Remote-Messanschluss
• 2 x Adapter F/BNC
  • 2 x Western-Reduziereinsätze RJ-45/RJ-11
  • TAE-Adapter (RJ-11-TAE)
  • Gürtelclip
• Tasche
• Stativ-Halterung
• 9 V Blockbatterie
• Bedienungsanleitung

7. BATTERIE EINLEGEN/AUSTAUSCHEN

Das Gerät darf nicht an spannungsführende Anlagen/Kabel angeschlossen werden.

Dies ist auch beim Einlegen und Austauschen der Batterie zu beachten.

Tauschen Sie die Batterie aus, wenn das „Batterie-Leer-Symbol“ im Display erscheint/blinkt.

1. Lösen Sie die Schraube am Batteriefach (10) mit Hilfe eines Kreuzschlitzschraubendrehers und entnehmen Sie den Batteriefachdeckel.
2. Beim Austauschen der Batterie, heben Sie die Batterie aus der Batteriemulde und ziehen Sie den Batterieanschluss vorsichtig von der Batterie ab.
3. Schließen Sie den Batterieanschluss mit Plus- und Minuspol an eine 9 V-Blockbatterie an. Achten Sie auf den Minus- und Pluspol an der Batterie und ordnen die Anschlüsse des Batterieanschlusses entsprechend zu.
4. Legen Sie die Batterie in die Batteriemulde ein. Die Kabel dürfen nicht geknickt oder eingeklemmt werden. Setzen Sie den Batteriefachdeckel auf und ziehen Sie die Schraube mit moderater Kraft wieder fest.

8. GÜRTELCLIP

Befestigen Sie den Gürtelclip (22) an der Clip-Befestigung (21) an der Rückseite des Kabeltesters mit Hilfe eines Kreuzschlitzschraubendrehers und der beiliegenden Schraube.

9. STATIV-HALTERUNG

1. Anstelle des Gürtelclips (siehe Abschnitt „8. Gürtelclip“) befestigen Sie die beiliegende Stativ-Halterung.
2. Befestigen Sie den Kabeltester auf einem passenden Stativ.

10. ALLGEMEINE BEDIENUNG

a) Ein-/Ausschalten

1. Betätigen Sie die Ein-/Austaste (5), um den Kabeltester einzuschalten. Ein Signalton ertönt, falls Signaltöne im Einstellmenü nicht deaktiviert wurden (siehe Abschnitt „11. Geräteeinstellungen“). Nach der Begrüßungsanzeige erscheint auf dem Display „SELECT MODE...“ (Modus auswählen).

2. Betätigen Sie die Ein-/Austaste nochmals, um den Kabeltester auszuschalten. Das Display erlischt.

Der Kabeltester schaltet sich nach 5 Minuten ohne Eingabe automatisch aus. Im Ortungs-Modus („TONE MODE“) nach 30 Minuten.

b) Menü navigieren

Navigieren Sie im Menü bei eingeschaltetem Kabeltester mit den Navigationstasten (16):

- ▲ (nach oben), ▶(nach rechts), ▽(nach unten), (nach links)

c) Test-Modi auswählen

Die folgenden Test-Modi stehen zur Verfügung:

• LAN MODE : LAN-Kabel testen
• TEL MODE : Telefonkabel testen
• COAX MODE : Coax-Kabel testen
• TONE MODE : Ortungs-Modus
• LENGTH MODE : Kabellängen überprüfen/messen

Wählen Sie die Modi mit den Tasten LAN (20), TEL (19), COAX (18), TONE (7) und LENGTH (6) aus. Alle Modi werden in den entsprechenden Kapiteln näher beschrieben.

d) Speicherfunktion

Der Kabeltester erlaubt das Speichern von Test- und Messresultaten:

• LAN MODE, TEL MODE : max. 8 Speicherplätze
• COAX MODE, LENGTH MODE : max. 4 Speicherplätze

Test- / Messresultate speichern:

Drücken und halten Sie während das Ergebnis angezeigt wird die Taste MEMORY (17) für ca. 2 Sekunden. Nach dem Loslassen wird im Display kurz „MR-X“ angezeigt. „X“ steht hier für die Speicherposition (z.B. MR-5, Speicherposition 5).

Sind alle Speicherposition besetzt, so wird die letzte Speicherposition jeweils durch das neue Ergebnis überschrieben.

Test- / Messresultate aufrufen:

1. Wählen Sie den gewünschten Test-Modus an.
2. Drücken und halten Sie die Taste MEMORY für ca. 4 Sekunden. Navigieren Sie mit den Navigationstasten (nach oben, nach unten) durch die Test- / Messresultate.

Speicher löschen:

1. Wählen Sie den gewünschten Test-Modus an.
2. Drücken und halten Sie die Taste MEMORY für ca. 4 Sekunden.
3. Betätigen Sie die Taste TEST (9) und bestätigen Sie die Sicherheitsabfrage „ALL CLEAR?“ (Alle löschen) mit „YES“ (ja) oder „NO“ (nein, abbrechen) mit den Navigationstasten (links, rechts). Werden alle Daten gelöscht, so zeigt die Speicherplatzanzeige „MR-0“ an.

e) Remote-Messanschluss

Der Remote-Messanschluss wird in Kombination mit den Test-Modi verwendet. Ziehen Sie den Remote-Messanschluss (14) aus dem Remote-Messanschluss-Einschub (12). Nach Gebrauch und Trennen der Kabel, den Remote-Messanschluss wieder in den Einschub einschieben.

Zusätzliche Remote-Messanschlüsse passend zu diesem Produkt sind als Zubehör unter der Best-Nr. 409235 erhältlich.

f) Adapter/Einsätze

Der Kabeltester wird mit verschiedenen Adaptern/Einsätzen geliefert:

• Western-Reduziereinsatz RJ-45/RJ-11 (23) : Reduzierung von RJ-45 auf RJ-11
• Adapter F/BNC (24) : F-Steckverbindung auf BNC
• TAE-Adapter (RJ-11-TAE) (25) : RJ-11 auf TAE

11. GERÄTEEINSTELLUNGEN

Schalten Sie den Kabeltester ein. Öffnen Sie das Einstellmenü durch Betätigung der Taste SETUP (8). Navigieren Sie im Menü mit den Navigationstasten (16). Eine Einstellung wird nach Anwahl mit den Navigationstasten bis zum Ausschalten des Kabeltesters gespeichert (Ausnahme: Rücksetzung auf Grundeinstellungen).

Um die Einstellungen dauerhaft zu speichern, drücken und halten Sie nach Auswahl einer Einstellung die Taste MEMORY für ca. 1 Sekunde. Beim Loslassen wird im Display kurz „MR-SET“ angezeigt.

Studieren Sie die nachstehende Menü-Übersicht zu den Geräteeinstellungen:

Menüpunkt

Einstellvorgang

1. UNIT Anzeigeeinheit einstellenM (Meter), FT (Fuß)

2. LAN Length Adj LAN-Kabel-Länge mit bekannter Kabellänge kalibrierenVerwenden Sie die Längeneinstellung, wenn die Kabellänge bekannt ist.Schließen Sie das Kabel nur an die RJ-45 Buchse MAIN (3) an.- Mit Taste TEST (9) Länge messen und Untermenü öffnen.- Mit „+“ und „-“ Länge kalibrieren, „+“ erhöht den Wert, „-“ verringert den Wert. Navigationstasten festhalten, um Werte schnell hoch- und herunterzuzählen.- Taste MEMORY für ca. 2 Sekunden drücken und halten, um den Wert zu speichern. Im Display erscheint „MR-SET“.

3. COAX Length Adj Coax-Kabel-Länge mit bekannter Kabellänge kalibrieren

Verwenden Sie die Längeneinstellung, wenn die Kabellänge bekannt ist.Schließen Sie das Kabel nur an den F-Steckverbinder F (2) an.- Mit Taste TEST (9) Länge messen und Untermenü öffnen.- Mit „+“ und „-“ Länge kalibrieren, „+“ erhöht den Wert, „-“ verringert den Wert. Navigationstasten festhalten, um Werte schnell hoch- und herunterzuzählen.- Taste MEMORY für ca. 2 Sekunden drücken und halten, um den Wert zu speichern. Im Display erscheint „MR-SET“.

4. Buzzer Tastenton ein- und ausschalten„ON“ (Tastenton ein), „OFF“ (Tastenton aus)

5. Backlight Display-Beleuchtung ein- und ausschalten

„ON“ (Display-Beleuchtung ein), „OFF“ (Display-Beleuchtung aus)

6. Restore Default Kabeltester auf Grundeinstellungen zurücksetzen

– Taste TEST betätigen und mit Navigationstasten bestätigen („YES“) oder abbrechen („NO“).

LAN-Modus: Testen/Messen von LAN-Kabeln.

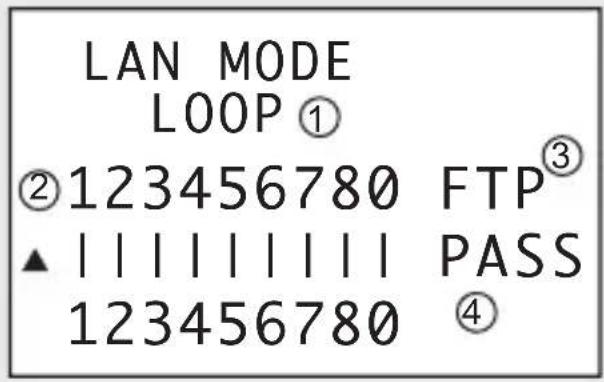

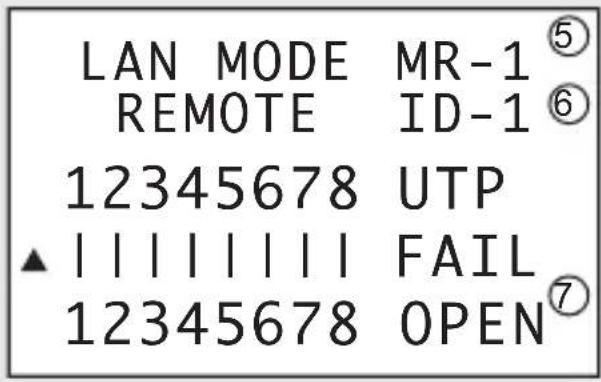

Studieren Sie die nachstehende Display-Übersicht für den LAN-Modus, bevor Sie mit dem Testvorgang beginnen:

1 Modus: „LOOP“ (Schleife) oder „REMOTE“ (mit Remote-Messanschluss)
2 Adern
3 Kabeltyp: FTP + 0 (mit Abschirmung) oder UTP (ohne Abschirmung)
4 Resultat: „PASS“ (Ergebnis positiv), „FAIL“ (Ergebnis negativ)
5 Speicherplatz
6 ID-Anzeige für Remote-Messanschluss
7 Bei „FAIL“ (Negativ): „OPEN“ (Unterbrochen), „SHORT“ (Kurzgeschlossen), „CROSS“ (Vertauschung, Verbindung oder Verschaltung), „SPLIT“ (Geteilt, nicht für Remote-Messanschluss! Min. Länge: 1 m)

a) Anschluss – LOOPBACK (Schleife)

Verbinden Sie den Kabelanfang mit der RJ-45 Buchse MAIN und das Kabelende mit der RJ-45 Buchse LOOPBACK (1).

b) Anschluss – Remote-Messanschluss

Für bereits verlegte Kabel.

Verbinden Sie den Kabelanfang mit der RJ-45 Buchse MAIN und das Kabelende mit der RJ-45 Buchse (15) am Remote-Messanschluss (14).

c) Test durchführen

1. Schalten Sie den Kabeltester ein und betätigen die Taste LAN. Optional mit den Navigationstasten „1. LAN MODE“ anwählen und mit der Taste TEST bestätigen.

2. Betätigen Sie die Taste LAN oder TEST, um den Test zu starten. Das Testergebnis kann dem Display entnommen werden. Beachten Sie dazu Abb.1.

3. Bei negativem Resultat „FAIL“: betroffene Adern blinken im Display.

4. Im Falle von „FAIL“ mit „OPEN“: Zusätzliche Anzeige der Distanz (vom Kabelanfang) zur unterbrochenen Kabelstelle.
5. Im Falle von „FAIL“ mit „CROSS“: betroffene Adern werden mit momentaner Anordnung angezeigt und blinken.
6. Im Falle von „FAIL“ mit „SPLIT“ oder „SHORT“: betroffene Adern blinken.
7. Remote-Messanschluss: Bei „PASS“ wird die ID des Remote-Messanschlusses angezeigt (z.B. 1) und der Remote-Messanschluss gibt Signaltöne von sich. Bei negativem Resultat wird die ID als „ID-?“ angezeigt.

13. TEL-MODUS (TELEFON-KABEL)

JEL-Modus: Testen von Telefonkabeln.

Studieren Sie die nachstehende Display-Übersicht für den Telefon-Modus, bevor Sie mit dem Testvorgang beginnen:

Abb. 2

1 Modus, Anzahl Adern
2 Adern
3 Resultat: „PASS“ (Ergebnis positiv), „FAIL“ (Ergebnis negativ)
4 Speicherplatz
5 Bei „FAIL“: „OPEN“ (Unterbrochen), „SHORT“ (Kurzgeschlossen) oder „CROSS“ (Vertauscht, “FAIL” wird nicht angezeigt)

a) Anschluss – LOOPBACK (Schleife)

1. Nehmen Sie zum Anschluss die Western-Reduziereinsätze RJ-45/RJ-11 (23) und den TAE-Adapter (RJ-11-TAE) (25) zur Hand.
2. Schieben Sie einen Reduziereinsatz in die RJ-45 Buchse MAIN und die RJ-45 Buchse LOOPBACK. Richten Sie die Stecker-Führungskanten der Einsätze mit denen der RJ-45 Buchsen aus.
3. Verbinden Sie den TAE-Stecker des Telefonkabels mit der TAE Buchse am TAE-Adapter (25). Verbinden Sie den Kabelanfang mit der RJ-45 Buchse MAIN und das Kabelende mit der RJ-45 Buchse LOOPBACK.

Der Remote-Messanschluss wird zum Testen von Telefonkabeln nicht verwendet.

b) Test durchführen

1. Schalten Sie den Kabeltester ein und betätigen die Taste TEL. Optional mit den Navigationstasten „2. TEL MODE“ anwählen und mit der Taste TEST bestätigen.
2. Wählen Sie mit den Navigationstasten (nach oben, nach unten) die Andernanzahl aus:
3. „2C“ (zwei Adern), „4 C“ (vier Adern), „6C“ (sechs Adern)
4. Betätigen Sie die Taste TEST, um den Test zu starten. Das Testergebnis kann dem Display entnommen werden. Beachten Sie dazu Abb. 2.
5. Bei negativem Resultat „FAIL“: betroffene Adern blinken im Display.
6. Im Falle „CROSS“: betroffene Adern werden mit momentaner Anordnung angezeigt und blinken.
7. Im Falle „SHORT“: betroffene Adern blinken.

√COAX-Modus: Testen von Coax-Kabeln.

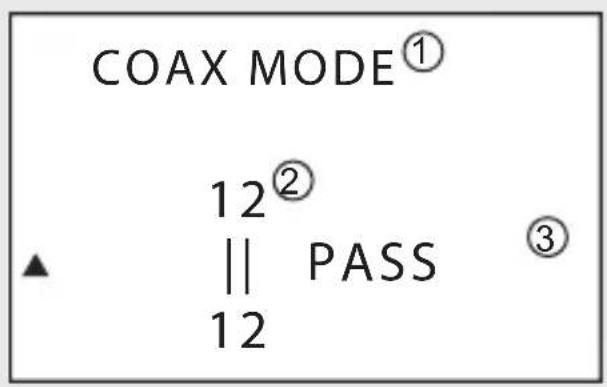

Studieren Sie die nachstehende Display-Übersicht für den Coax-Modus bevor Sie mit dem Testvorgang beginnen:

3 Resultat: „PASS“ (Ergebnis positiv), „FAIL“ (Ergebnis negativ)

4 Speicherplatz

5 ID-Anzeige für Remote-Messanschluss (Bei „FAIL“ wird „ID-?“ angezeigt)

6 Bei „FAIL“: „OPEN“ (Unterbrochen), „SHORT“ (Kurzgeschlossen)

a) Anschluss – Remote-Messanschluss

→ Beim Anschluss kann es erforderlich sein, die Adapter F/BNC (24) zu verwenden.

1. Verbinden Sie den Kabelanfang des Coax-Kabels mit dem F-Steckverbinder F (2) am Kabeltester.

2. Verbinden Sie das Kabelende des Coax-Kabels mit dem F-Steckverbinder F (13) am Remote-Messanschluss.

b) Test durchführen

1. Schalten Sie den Kabeltester ein und betätigen die Taste COAX. Optional mit den Navigationstasten „3. COAX MODE“ anwählen und mit der Taste TEST bestätigen.

2. Betätigen Sie die Taste COAX oder TEST, um den Test zu starten. Das Testergebnis kann dem Display entnommen werden. Beachten Sie dazu Abb. 3.

- Bei negativem Resultat „FAIL“: betroffene Adern blinken im Display.

15. TONE-MODUS (ORTUNGS-MODUS)

√ TONE-Modus: Orten von Problemstellen bei LAN-, Telefon- und Coax-Kabeln.

→ Ein zusätzliches passendes externes Leitungssuchgerät ist erforderlich (nicht mitgeliefert). Beachten Sie unbedingt die Bedienungsanleitung des externen Leitungssuchgerätes.
→ Für den TONE-Modus können keine Ergebnisse gespeichert werden.

Studieren Sie die nachstehende Display-Übersicht für den Ortungsmodus, bevor Sie mit dem Orten beginnen:

1 Modus
2 Ader (1 - 8) zum Testen
3 Signalton (2 Signaltöne verfügbar)
4 Signalton-Kontrollanzeige

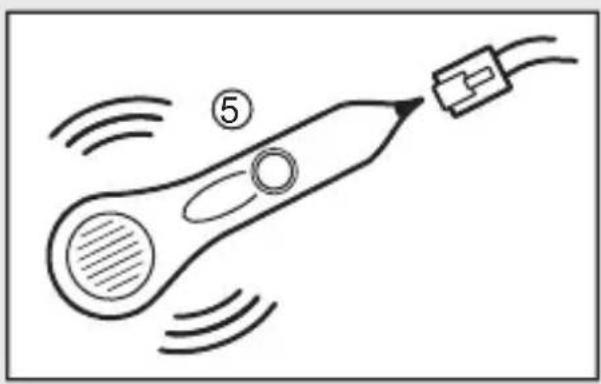

5 Für den TONE-Modus ist ein zusätzliches Leitungssuchgerät erforderlich. Kontaktieren Sie Ihre Verkaufsstelle bezüglich einem passenden Modell.

a) Test durchführen

1. Schalten Sie den Kabeltester ein und betätigen die Taste TONE. Optional mit den Navigationstasten „4. TONE MODE“ anwählen und mit der Taste TEST bestätigen.
2. Wählen Sie mit den Navigationstasten (links und rechts) die zu testende Ader aus (1 – 8). Mit den Navigationstasten (nach oben, nach unten) können Sie zwischen zwei Signaltönen wählen.
3. Prüfen Sie mit dem Leitungssuchgerät die Ader (1 – 8) auf Durchgang. Bei Durchgang ertönt ein Signalton.

16. LENGTH-MODUS (LÄNGEN-MODUS)

LENGTH-Modus: Messen von LAN- und Coax-Kabellängen.

Studieren Sie die nachstehende Display-Übersicht für den Längen-Modus, bevor Sie mit dem Messvorgang beginnen:

1 Modus
2 Kabeltyp (LAN oder COAX)
3 Adern-Paar 1 – 4 (nur bei LAN-Kabel)
4 Länge (bei Längen > 350 m wird „OVER“ angezeigt)
5 In Kombination mit dem Remote-Messanschluss wird „Keep OPEN“ angezeigt

a) Anschluss

Verbinden Sie das LAN-Kabel oder Coax-Kabel mit der RJ-45 Buchse MAIN (3) bzw. dem F-Steckverbinder F (2).

Beachten Sie ebenfalls die Kapitel „LAN-Modus“ und „COAX-Modus“.

Die Messung wird ohne den Remote-Messanschluss durchgeführt. Trennen Sie das Kabel vom Remote-Messanschluss.

b) Test durchführen

1. Schalten Sie den Kabeltester ein und betätigen die Taste LENGTH. Optional mit den Navigationstasten „5. LENGTH MODE“ anwählen und mit der Taste TEST bestätigen.

2. Wählen Sie mit den Navigationstasten (nach oben und nach unten) den Kabeltyp aus („LAN“ oder „COAX“).

3. Betätigen Sie die Taste LENGTH oder TEST, um den Test zu starten. Das Testergebnis kann dem Display entnommen werden. Beachten Sie dazu Abb.5.

- Nur LAN-Kabel: Mit den Navigationstasten (links und rechts) kann die Länge der Andernpaare (1 – 4) angezeigt werden.

17. WARTUNG UND REINIGUNG

• Tauchen Sie den Kabeltester nicht in Wasser ein.
- Das Gerät ist bis auf eine gelegentliche Reinigung wartungsfrei. Verwenden Sie zur Reinigung ein weiches, antistatisches und fusselfreies Tuch.
- Verwenden Sie keine scheuernden oder chemischen Reinigungsmittel.

18. ENTSORGUNG

a) Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt.

b) Batterien / Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

19. TECHNISCHE DATEN

Stromversorgung 9 V Blockbatterie

Schutzeinrichtungen....Schutz gegen Überspannung und transiente Klingelsignale

Kabel-Testlängen.... 1 – 350 m, Messung via TDR

Längen-Messgenauigkeit +/- 5 %

Betriebsbedingungen....0 bis +50 °C, 10 – 90 % rF

Lagerbedingungen....-10 bis +60 °C, 10 – 90 % rF

Abmessungen (L x B x H)....195 x 90 x 40 mm

Gewicht.....ca. 585 g

TABLE OF CONTENTS

Page

19. TECHNISCHE GEGEVENS

Gewicht.....ca. 585 g

Impressum

Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92235 Hirschau,

Tel.-Nr. 0 96 04 / 40 87 80 (www.voltcraft.de).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
