GM37 - Tondeuse à gazon Gamma - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Tondeuse à gazon Gamma GM37, moteur thermique, largeur de coupe 37 cm, hauteur de coupe réglable de 25 à 75 mm, capacité du réservoir de carburant 1,2 L.
Utilisation	Conçue pour les jardins de taille moyenne, elle offre une maniabilité optimale grâce à son poids léger et ses roues robustes.
Maintenance et réparation	Vérifier régulièrement l'huile moteur, nettoyer le filtre à air, affûter les lames et nettoyer le châssis après chaque utilisation.
Sécurité	Porter des lunettes de protection et des gants, ne pas utiliser sous la pluie, s'assurer que la zone est dégagée avant de démarrer.
Informations générales	Garantie de 2 ans, pièces de rechange disponibles, consommation de carburant modérée.

FOIRE AUX QUESTIONS - GM37 Gamma

La tondeuse Gamma GM37 ne démarre pas. Que faire ?

Vérifiez que le réservoir est plein et que le commutateur d'alimentation est en position 'ON'. Assurez-vous également que la bougie d'allumage est propre et en bon état.

Comment régler la hauteur de coupe de la tondeuse ?

Utilisez le levier de réglage de hauteur situé près des roues pour ajuster la hauteur de coupe à la position souhaitée.

La tondeuse laisse des bandes non coupées sur la pelouse. Que faire ?

Assurez-vous que les lames sont affûtées et que la tondeuse est correctement nivelée. Vérifiez également que le bac de ramassage n'est pas plein.

Quel type d'huile dois-je utiliser pour la tondeuse Gamma GM37 ?

Utilisez de l'huile moteur SAE 30 pour les températures chaudes et de l'huile SAE 10W-30 pour les températures plus fraîches.

Comment nettoyer la tondeuse après utilisation ?

Débranchez la bougie d'allumage, puis utilisez une brosse pour enlever l'herbe et les débris de la lame et du plateau de coupe. Évitez de rincer avec de l'eau.

La tondeuse vibre trop pendant son utilisation. Que faire ?

Vérifiez que les lames sont bien fixées et qu'il n'y a pas de débris coincés. Un équilibrage des lames peut être nécessaire.

Où puis-je trouver des pièces de rechange pour la Gamma GM37 ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur local Gamma ou sur le site web officiel de Gamma.

Quelle est la capacité du réservoir de carburant de la Gamma GM37 ?

La capacité du réservoir de carburant est de 1,2 litre.

MODE D'EMPLOI GM37 Gamma

1. Guidon, partie supérieure

2. Poignée marche/arrêt

3. Bouton de serrage

4. Levier de réglage de la hauteur de coupe

5. Poignée de transport

11. Bac de ramassage

12. Clapet de sécurité

13. Guidon, partie inférieure

15. Bouton de sécurité

16. Poignée de transport bac de ramassage

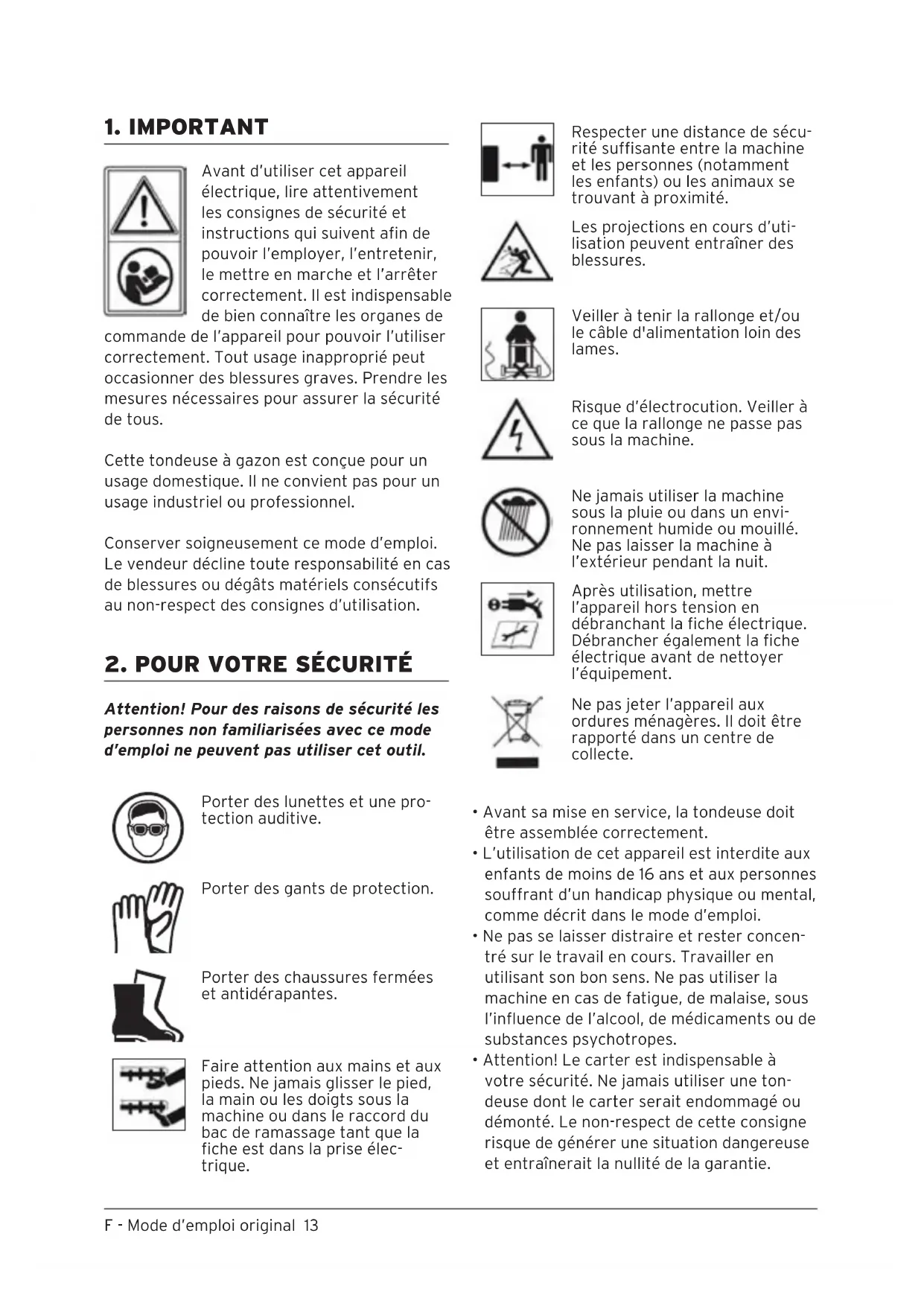

Avant d’utiliser cet appareil électrique, lire attentivement les consignes de sécurité et instructions qui suivent afin de pouvoir l’employer, l’entretenir, le mettre en marche et l’arrêter correctement. Il est indispensable de bien connaître les organes de commande de l’appareil pour pouvoir l’utiliser correctement. Tout usage inapproprié peut occasionner des blessures graves. Prendre les mesures nécessaires pour assurer la sécurité de tous. Cette tondeuse à gazon est conçue pour un usage domestique. Il ne convient pas pour un usage industriel ou professionnel. Conserver soigneusement ce mode d’emploi. Le vendeur décline toute responsabilité en cas de blessures ou dégâts matériels consécutifs au non-respect des consignes d’utilisation.

2. POUR VOTRE SÉCURITÉ

Attention! Pour des raisons de sécurité les personnes non familiarisées avec ce mode d’emploi ne peuvent pas utiliser cet outil. Porter des lunettes et une pro- tection auditive. Porter des gants de protection. Porter des chaussures fermées et antidérapantes. Faire attention aux mains et aux pieds. Ne jamais glisser le pied, la main ou les doigts sous la machine ou dans le raccord du bac de ramassage tant que la fiche est dans la prise élec- trique. Respecter une distance de sécu- rité suffisante entre la machine et les personnes (notamment les enfants) ou les animaux se trouvant à proximité. Les projections en cours d’uti- lisation peuvent entraîner des blessures. Veiller à tenir la rallonge et/ou le câble d'alimentation loin des lames. Risque d’électrocution. Veiller à ce que la rallonge ne passe pas sous la machine. Ne jamais utiliser la machine sous la pluie ou dans un envi- ronnement humide ou mouillé. Ne pas laisser la machine à l’extérieur pendant la nuit. Après utilisation, mettre l’appareil hors tension en débranchant la fiche électrique. Débrancher également la fiche électrique avant de nettoyer l’équipement. Ne pas jeter l’appareil aux ordures ménagères. Il doit être rapporté dans un centre de collecte.

• Avant sa mise en service, la tondeuse doit être assemblée correctement.

• L’utilisation de cet appareil est interdite aux enfants de moins de 16 ans et aux personnes souffrant d’un handicap physique ou mental, comme décrit dans le mode d’emploi.

• Ne pas se laisser distraire et rester concen- tré sur le travail en cours. Travailler en utilisant son bon sens. Ne pas utiliser la machine en cas de fatigue, de malaise, sous l’influence de l’alcool, de médicaments ou de substances psychotropes.

• Attention! Le carter est indispensable à votre sécurité. Ne jamais utiliser une ton- deuse dont le carter serait endommagé ou démonté. Le non-respect de cette consigne risque de générer une situation dangereuse et entraînerait la nullité de la garantie.F - Mode d’emploi original 14

• Pour déplacer la tondeuse, ne jamais tirer sur le câble d’alimentation mais utiliser uniquement le guidon.

• Utiliser la tondeuse exclusivement aux fins décrites dans ce mode d’emploi.

• Utiliser uniquement des pièces et acces- soires d’origine ou recommandés par le fabricant.

• Ne monter aucun autre accessoire ni ma- chine sur cet appareil.

• Avant chaque utilisation, procéder à l’ins- pection visuelle de l’engin. Ne pas utiliser une tondeuse en mauvais état. Le cas échéant, confier la réparation de l’engin à un technicien agréé. Ne jamais ouvrir ni réparer soi-même la tondeuse.

• Ne pas utiliser la machine lorsque les équipe- ments de sécurité sont endommagés, usés, manquants ou mal installés. En vérifier l’état avant toute utilisation.

• Vérifier toujours si les ouvertures de ventila- tion de la tondeuse ne sont pas colmatées.

• Contrôler régulièrement si le bac de ramas- sage est en bon état et ne présente pas de signes d’usure. Si nécessaire, remplacer le bac de ramassage.

• Une vibration soudaine et inattendue de la tondeuse est révélatrice d’un problème. Couper immédiatement l’engin et chercher la cause.

• Vérifier que la lame est correctement mon- tée et l’inspecter avant chaque utilisation. Remplacer ou réparer les lames endomma- gées. Le port de gants est obligatoire en cas de contact avec la lame.

• Pour procéder à un entretien ou un net- toyage de la machine, l’arrêter, attendre l’arrêt complet des lames et débrancher l’alimentation.

• Retirer tous les outils de la machine (par ex. clés de réglage ou de montage) avant de la mettre en service.

• Veiller à ce que la zone de travail ne soit pas encombrée de pierres, branches ou déchets.

• Éviter de tondre lorsque l’herbe est humide.

• Utiliser la tondeuse uniquement lorsque le bac de ramassage est monté et le carter fermé.

• Installer ou retirer le bac de ramassage uni- quement lorsque la machine est totalement à l’arrêt.

• Ne pas surcharger la machine. Couper im- médiatement le moteur lorsque la lame est bloquée par un obstacle.

• Veiller à ne pas passer avec la machine sur des éléments ou objets tels que pierres, terre, verre, métal, canettes, etc. suscep- tibles d’abîmer ou émousser la lame et d’endommager le moteur.

• Pour éviter les blessures, porter des équi- pements de protection adaptés – lunettes, gants, pantalon, chaussures antidérapantes. Ne pas porter de vêtements amples.

• Porter une protection auditive si le niveau de pression sonore sur le lieu de travail dépasse 85 dB(A).

• Ne jamais glisser le pied, la main ou les doigts sous la machine ou dans le raccord du bac de ramassage tant que la fiche est dans la prise électrique.

• Veiller à rester en permanence en équilibre stable, surtout sur les pentes ou l’herbe humide.

• Ne pas tondre sur pentes raides. Tondre per- pendiculairement à la pente, jamais de haut en bas, et veiller à ne pas perdre l’équilibre lors des changements de direction.

• Ne pas utiliser d’accessoires pour faire avan- cer la tondeuse.

• Redoubler de prudence pour faire marche arrière et pour tirer la tondeuse.

• Au démarrage de la machine, veiller à ce que les tiers se trouvent à une distance suffisante et vérifier si les accessoires et le carter sont complètement montés.

• Ne pas approcher le visage et le corps du dessous de la machine et des éjecteurs.

• Ne jamais démarrer la machine dans un local fermé ou mal ventilé, de même qu’en présence de gaz, de liquides et poudres inflammables ou d’autres matières inflam- mables ou explosives.

• Utiliser exclusivement la tondeuse dans de bonnes conditions d’éclairage, qu’il s’agisse de la lumière du jour ou d’un éclairage artificiel.

• Toujours pousser la machine vers l’avant. Ne jamais la tirer vers soi.

• Ne pas forcer la tondeuse; la laisser travailler à la vitesse pour laquelle elle est conçue. Ne pas faire de mouvements trop rapides. Pous- ser la machine en avançant au pas.F - Mode d’emploi original 15

• Pendant l’utilisation, rester le plus possible à l’écart des autres personnes. Dans la zone de travail, l’utilisateur est responsable envers les tiers des dommages éventuels résultant de l’utilisation de l’appareil.

• Ne jamais basculer la machine lors du dé- marrage, sauf lorsque c’est indispensable en raison de la hauteur du gazon. Dans ce cas, ne pas incliner la machine plus que néces- saire et soulever la partie la plus éloignée de l’utilisateur. Ne pas lâcher les mains du guidon tant que la tondeuse ne repose pas à nouveau de manière stable sur le sol.

• En cas de contact avec un obstacle, vérifier l’absence de dégâts avant de redémarrer. Si nécessaire, porter la machine en réparation dans une atelier agréé.

• Couper le moteur et débrancher l’appareil dans les cas suivants: si l’équipement est inutilisé, abandonné sans surveillance, en cours de nettoyage ou en transport; si les câbles d’alimentation ou les rallonges sont endommagés; pendant le remplacement des accessoires.

• Ne jamais déplacer la tondeuse en tirant sur le câble d’alimentation.

• Après chaque utilisation, débrancher la rallonge et vérifier l’état de l’appareil.

• Remiser la tondeuse dans un lieu sec et sûr, hors de portée des enfants.

2.1 Consignes de sécurité électrique

• La tension du secteur doit correspondre à celle indiquée sur l’étiquette des caractéris- tiques techniques (230V ~ 50 Hz). Ne jamais utiliser une autre tension.

• Brancher l’appareil sur une prise de courant protégée par un coupe-circuit de 16 ampères.

• Les appareils électriques utilisés à l’extérieur doivent être protégés par un différentiel de maximum 30 mA.

• Éviter les risques d’électrocution. Éviter tout contact du corps avec des objets mis à la terre tels que tuyaux métalliques, radiateurs, chaudières, cuisinières, réfrigérateurs, etc.

• Avant utilisation, vérifier systématiquement l’état du cordon d’alimentation.

• Ne pas utiliser l’appareil si l’interrupteur marche-arrêt ne fonctionne pas.

• Veiller à tenir la rallonge et/ou le câble d’ali- mentation loin des couteaux.

• Utiliser le crochet réducteur de tension pour éviter toute traction sur le câble.

• Ne jamais utiliser l’appareil sous la pluie ou dans un environnement humide ou mouillé. Ne pas laisser l’appareil à l’extérieur pendant la nuit.

• Ne jamais tirer sur le cordon pour enlever la fiche de la prise. Tenir le cordon à l’abri de la chaleur, de l’huile et des bords tranchants.

• En cas de dommage au câble d’alimentation ou à la rallonge pendant l’utilisation, débran- cher immédiatement la fiche de la prise. Ne jamais toucher le câble tant qu’il n’est pas débranché.

• Utiliser une rallonge agréée avec mise à la terre de maximum 60 mètres, conçue pour l’extérieur, du H05VV-F, H05RN-F of H07RN-F, avec des câbles d’une section minimum de 2 x 1,50 mm². En cas de doute, demander conseil à un électricien. Dérouler complètement les rallonges avant utilisation.

• Tenir les enfants à l’écart des appareils élec- triques branchés.F - Mode d’emploi original 16

Monter la partie inférieure du guidon (13) comme illustré ci-dessus.Monter le bac de ramassage comme illustré ci-dessus.Monter la partie supérieure du guidon (1) comme il-lustré ci-dessus.Régler le guidon à la bonne inclinaison au moyen du bouton de serrage (3).Remarque: il doit être possible de rabattre totalement le levier de serrage.Si nécessaire, serrer ou desserrer le levier de serrage.À l’aide du clip pour câble (10), attacher le câble à la partie inférieure du guidon (13). Bac de ramassage Guidon

20F - Mode d’emploi original 17 AVERTISSEMENT! Ne jamais utiliser la tondeuse sans le bac de ramassage. Faire attention aux projections. Couper le moteur et attendre l’arrêt des lames avant de retirer le bac de ramassage. Le bac de ramassage doit être complètement monté, avec le châssis, le filet et le couvercle en posi- tion correcte.

Lorsque vous déplacez la tondeuse, vérifier que le moteur est à l’arrêt.

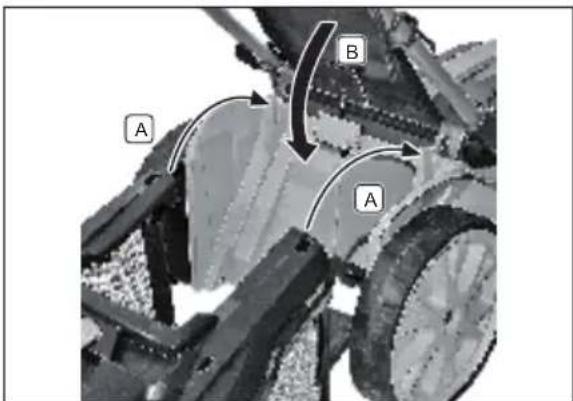

Ouvrir le clapet de sécurité et le maintenir en position. Accrocher le bac de ramassage sur la tondeuse. La poignée (5) permet de soulever la tondeuse pour la déplacer. La tondeuse est conçue pour un usage normal en milieu résidentiel. Ne pas tondre du gazon très haut, très sec ou très humide (par exemple tonte d’une prairie, broyage de feuilles ou mulching) TransportF - Mode d’emploi original 18 Réglage de la hauteur de coupe Interrupteur marche/arrêt Vider le bac de ramassage

Régler la hauteur de coupe souhaitée. La hauteur de coupe dépend du type de gazon et de sa longueur. Commencer par tondre à la hauteur maximale, puis effectuer un second passage à hauteur réduite. Utiliser la poignée (4) pour régler la hauteur de coupe. Faire une boucle dans la rallonge et la fixer au guide- câble. Brancher la rallonge sur la prise de courant (14) Soulever le clapet de sécurité (12) et vider le bac col- lecteur en le secouant. Mise en marche: enfoncer le bouton de sécurité (15) en serrant simultanément la poignée marche/arrêt (7). Arrêt: Relâcher la poignée marche/arrêt (7). 87F - Mode d’emploi original 19 Remplacement de la lame

Toujours porter des gants pour travailler à proximité de la lame. Utiliser des outils adaptés pour retirer les pierres et branches coincées sous le carter. AVERTISSEMENT! Toujours utiliser des pièces de rechange d’origine. Lame: IG 581116 Lame GM-37

Veiller à ce que la lame reste affûtée. Un lame usagée doit être remplacée par une nouvelle lame du même type, ou affûtée par un spécialiste.

• Dévisser le boulon de fixation

• Retirer l’ancienne lame et mettre en place la nouvelle.

• Vérifier que les ailettes de la lame sont orientées vers le moteur.

• Resserrer le boulon de fixation: Couple de serrage 25 Nm.F - Mode d’emploi original 20

4.1 Interrupteur marche/arrêt

• Attention : ne pas utiliser la tondeuse sur un sol en gravier, dalles, bois et autres revête- ments durs.

• Appuyer sur le bouton de démarrage (figure L 1) du commutateur de sécurité puis serrer la poignée de démarrage (figure L 2) contre le guidon.

• Maintenir la poignée contre le guidon tout en relâchant le bouton de démarrage.

• Pour arrêter la machine, relâcher la poignée et la laisser revenir en position d’origine.

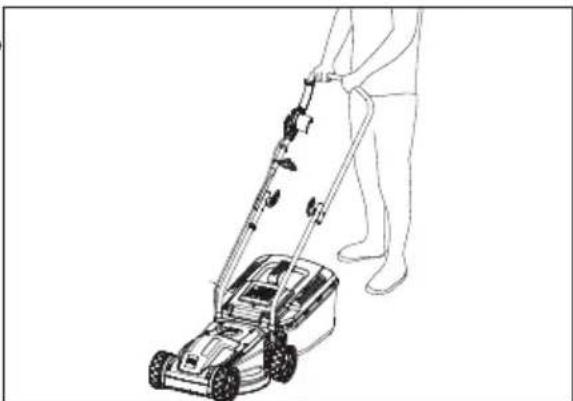

• Installer la tondeuse sur le gazon, le plus près possible de la prise d’électricité. Tondre en s’éloignant progressivement de la prise de courant.

• Faire passer le câble sur l’épaule et le laisser pendre derrière soi, du côté déjà tondu.

• Ne pas forcer le moteur. Si le régime diminue de manière perceptible ou que le moteur se coupe à la suite d’une surcharge, augmenter la hauteur de coupe.

• Si la lame se bloque en cours de tonte, couper immédiatement le moteur. En cas de blocage de la lame, le moteur chauffe. Des surchauffes répétées peuvent avoir un impact négatif sur la durée de vie de la machine.

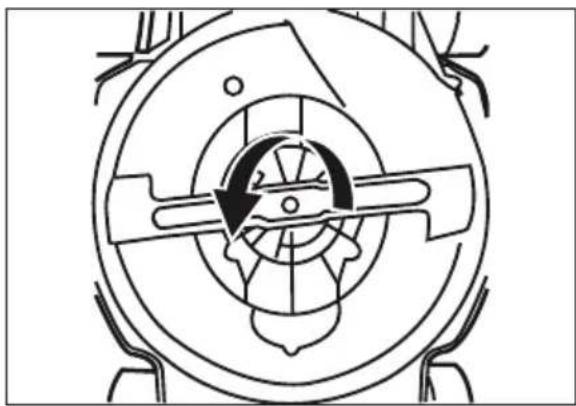

4.3 Remplacement de la lame

• Arrêter la machine et la débrancher du secteur.

• Attendre l’arrêt total de la lame et retirer le bac de ramassage.

• Le port de gants est obligatoire en cas de contact avec la lame.

• Vérifier régulièrement la fixation et l’état de la lame.

• La remplacer si elle est émoussée ou endom- magée.

• Bloquer la lame et ajuster la clé sur la vis de l’axe. Desserrer la vis et retirer la lame.

• Installer la nouvelle lame, côté cintré dirigé vers l’intérieur. La lame doit être installée en position correcte dans les encoches et contre les appuis du ventilateur.

• Resserrer fermement la vis de la lame.

• NE PAS mettre d’huile ou de graisse sur la vis de la lame.

4.4 Conseils d’entretien du gazon

• Une tonte régulière favorise la repousse d’un gazon long et bien enraciné.

• Une tonte plus espacée favorise la proliféra- tion du trèfle et des pâquerettes.

• La hauteur de coupe est généralement de 50 mm.

• En cas de tonte à moins de 50 mm, le gazon risque de brûler par temps sec.

• La tonte doit raccourcir le gazon d’environ 1/3 de sa hauteur. Il est donc recommandé d’attendre que la gazon ait 70 à 80 mm de hauteur avant de le couper.

• Si le gazon n’a plus été tondu depuis long- temps, procéder à une coupe progressive en plusieurs passages.

• Débrancher la tondeuse avant toute inter- vention de contrôle ou d’entretien.

• Après chaque utilisation, nettoyer le dessus de la tondeuse à l’aide d’une brosse souple et d’un chiffon. Ne pas utiliser d’eau, de dissolvant, de détergent ou de produit de polissage. Éliminer l’herbe, surtout au niveau des orifices de ventilation .

• Basculer la tondeuse sur le côté et, après avoir enfilé des gants de travail, nettoyer la lame. Utiliser un bâton ou un morceau de plastique pour éliminer les agglomérats d’herbe coupée.

• Vérifier sur la lame n’est pas endommagée ou desserrée.

• Vider le bac de ramassage et le nettoyer après chaque utilisation.

• Ne pas nettoyer l’outil au jet ou à l’eau.

• En fin de saison, nettoyer et passer un chif- fon imbibé d’huile sur les éléments métal- liques (tels que les essieux des roues) pour éviter la rouille.

• Remiser la machine dans un endroit sec.

• Si nécessaire, desserrer les écrous à ailettes pour rabattre le guidon vers l’avant afin de gagner de la place. En repliant le guidon, veiller à ne pas pincer ou plier le câble.F - Mode d’emploi original 21

• Contrôler la rallonge, le différentiel ou les fusibles dans le tableau électrique.

• Remplacer les fusibles défectueux ou réini- tialiser le différentiel.

• Vérifier le disjoncteur principal de l’installa- tion électrique. En cas de fonctionnement intermittent:

• Vérifiez si la rallonge n’est pas endommagée. Si nécessaire, la remplacer.

• Câblage interne endommagé: confier la ma- chine à un service de réparation agréé.

• Balais de charbon calcinés: faire remplacer les balais de charbon par un service agréé.

• Courroie en V défectueuse: faire remplacer la courroie par un service agréé. Le moteur est irrégulier ou la tonte est insatisfaisante:

• La coupe est trop basse. Adapter la hauteur de coupe.

• La lame est émoussée. La remplacer. Voir le chapitre ‘Remplacement de la lame’.

• Le dessous de la tondeuse est colmaté. Voir le chapitre ‘ENTRETIEN’.

• La lame est montée incorrectement ou à l’envers. Rectifier sa position. Voir le chapitre ‘Remplacement de la lame’.

• Le bac de ramassage est plein: le vider. La lame ne tourne pas:

• Contrôler la hauteur de coupe et l’adapter si nécessaire.

• Éliminer tout ce qui est susceptible de blo- quer la lame.

• La vis de la lame est desserrée. La resserrer. La tondeuse chauffe rapidement:

• Dégager les orifices de ventilation. La tondeuse fonctionnement bruyamment ou vibre:

• La vis de la lame est desserrée. La resserrer.

• La lame est endommagée. La remplacer. Voir le chapitre ‘Remplacement de la lame’. Si les problèmes constatés n’ont pas disparu après avoir effectué les contrôles et réglages ci-dessus, ou en cas d’autres anomalies, confier la tondeuse à un service d’entretien agréé.

Tension 230V~50Hz Puissance 1600 W Classe sécurité Klasse II Régime, tr/min

Largeur de coupe 37 cm Poids 17 kg Hauteur de coupe 25-75 mm. Contenance bac de ramassage 40 liter Niveau de pression sonore L

96 dB(A) Niveau de puissance sonore L

Ce produit a été vérifié avec le plus grand soin avant de quitter l’usine et bénéficie, pendant trois ans à compter de la date d’achat, d’une garantie de réparation gratuite en cas de défaillance due à un vice de matériau ou de fabrication. Cette garantie ne couvre pas les dommages provoqués par l’usure normale, la surcharge ou la négligence. Le ticket de caisse tient lieu de garantie. Le vendeur se réserve le droit de décliner toute responsabilité si des tiers ont effectué des réparations. Aucun dommage-intérêt ne pourra être réclamé en cas de dommage de la pièce à travailler ou de blessure de l’utilisateur de l’outil.F - Mode d’emploi original 22

DÉCLARATION DE CONFORMITÉ CE

Intergamma B.V, déclare par la présente que la tondeuse à gazon GM-1032 satisfait aux dispositions des directives: 2006/42/EC (directive machines) 2014/30/EU (directive CEM) 2000/14/EC (directive émissions sonores matériel extérieur) et 2005/88/EC (bruit) 2011/65/EU (RoHS) et est conforme aux normes: EN 60335-1:2012/A11:2014 EN 60335-2-77:2010 EN 62233:2008 EN 55014-1:2006/A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 Leusden, janvier 2019 F.P. Jelier GAMMA BP 100, 3830 AC Leusden (Pays-Bas) www.gamma.com
