RE 232 - Nettoyeur haute pression STIHL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur haute pression
Marque	STIHL
Modèle	RE 232
Dimensions (L x l x h)	392 x 390 x 1164 mm
Poids (avec flexible et lance)	env. 36 kg
Alimentation électrique	230 V ~ 50 Hz, 16 A
Puissance absorbée	3,3 kW
Pression de service	14,5 MPa (145 bar)
Pression max. admissible	20 MPa (200 bar)
Débit d'eau max.	660 l/h
Température max. d'eau d'alimentation	60 °C (avec pression), 40 °C (en aspiration)
Longueur du flexible haute pression	10 m
Niveau de pression sonore Lpa	75,7 dB(A)
Niveau de puissance acoustique Lwa	89,9 dB(A)
Taux de vibrations (poignée)	< 2,5 m/s²
Classe de protection	I
Type de protection	IP X5
Pression max. d'alimentation en eau	1 MPa (10 bar)
Hauteur max. d'aspiration	1 m
Capacité du réservoir à détergent	Non précisée (réservoir amovible)
Entretien	Nettoyage régulier des filtres, buse, orifices de ventilation ; graissage des raccords
Sécurité	Dispositif de sécurité avec clapet de décharge, bouton de sécurité sur pistolet, arrêt automatique du moteur
Réparabilité	Réparations par revendeur spécialisé STIHL ; pièces de rechange d'origine recommandées

FOIRE AUX QUESTIONS - RE 232 STIHL

Comment mettre en marche le nettoyeur haute pression RE 232 ?

Ouvrez le robinet d'eau, déroulez complètement le flexible et le cordon d'alimentation, puis tournez l'interrupteur sur I. Dirigez le pistolet vers l'objet à nettoyer et actionnez la gâchette. Le moteur démarre automatiquement.

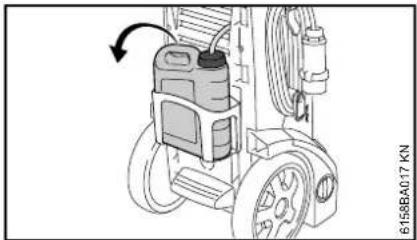

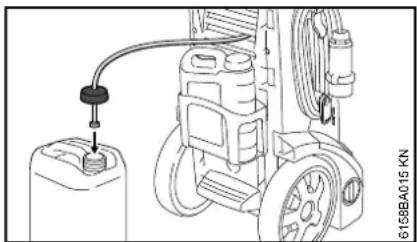

Comment utiliser le détergent avec le RE 232 ?

Tournez la douille de réglage de la buse à fond vers 'CHEM' pour le mode basse pression. Plongez le tuyau d'aspiration dans le bidon de détergent. Réglez le dosage avec le bouton de dosage (0% à 5%). Appliquez le détergent de bas en haut et ne le laissez pas sécher.

Que faire si le moteur ne démarre pas ?

Vérifiez la tension secteur, la fiche et le câble. Assurez-vous que la rallonge a une section suffisante (2,5 mm² jusqu'à 20 m). Si le coupe-circuit a sauté, mettez l'appareil hors tension, actionnez la gâchette pour dépressuriser, puis réenclenchez le disjoncteur.

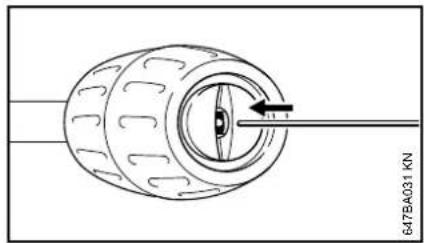

Comment nettoyer la buse haute pression ?

Arrêtez l'appareil, actionnez la gâchette jusqu'à ce que l'eau ne sorte plus que goutte à goutte. Démontez la lance et nettoyez la buse avec une aiguille appropriée. Rincez ensuite la lance du côté de la buse.

Quelle est la pression de service et le débit d'eau du RE 232 ?

La pression de service est de 14,5 MPa (145 bar) et le débit d'eau maximum est de 660 l/h (590 l/h selon norme EN 60335-2-79).

Comment ranger l'appareil après utilisation ?

Arrêtez l'appareil (interrupteur sur 0), fermez le robinet d'eau, actionnez la gâchette pour dépressuriser, verrouillez le pistolet. Débranchez la fiche. Enroulez le flexible et rangez le cordon. Conservez l'appareil dans un endroit sec et à l'abri du gel.

Que faire en cas de variations de pression ou de chute de pression ?

Vérifiez l'arrivée d'eau (robinet ouvert, hauteur d'aspiration admissible). Nettoyez la buse haute pression, le tamis d'entrée d'eau et le filtre à eau. Si le problème persiste, consultez un revendeur spécialisé STIHL.

Le RE 232 peut-il être utilisé avec de l'eau chaude ?

Oui, avec une alimentation en eau sous pression, la température maximale est de 60 °C (au-delà de 40 °C, usage limité à 1 heure). En mode aspiration, la température maximale est de 40 °C.

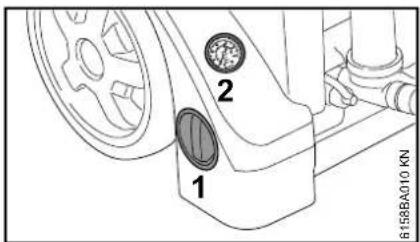

Comment contrôler le niveau d'huile de la pompe ?

Placez l'appareil sur une surface plane. Le niveau d'huile doit se situer entre les marques 'min' et 'max' sur la jauge. Contrôlez une fois par semaine et après chaque transport. Si nécessaire, consultez un revendeur spécialisé.

Où trouver les pièces de rechange pour le RE 232 ?

STIHL recommande d'utiliser des pièces de rechange d'origine STIHL, disponibles chez les revendeurs spécialisés. Les réparations doivent être effectuées par un revendeur agréé STIHL.

MODE D'EMPLOI RE 232 STIHL

STIHL RE 232, 272 PLUS, 282 PLUS

Gebrauchsanleitung

Instruction Manual

Notice d'emploi

1) STIHL recommends STIHL dealers

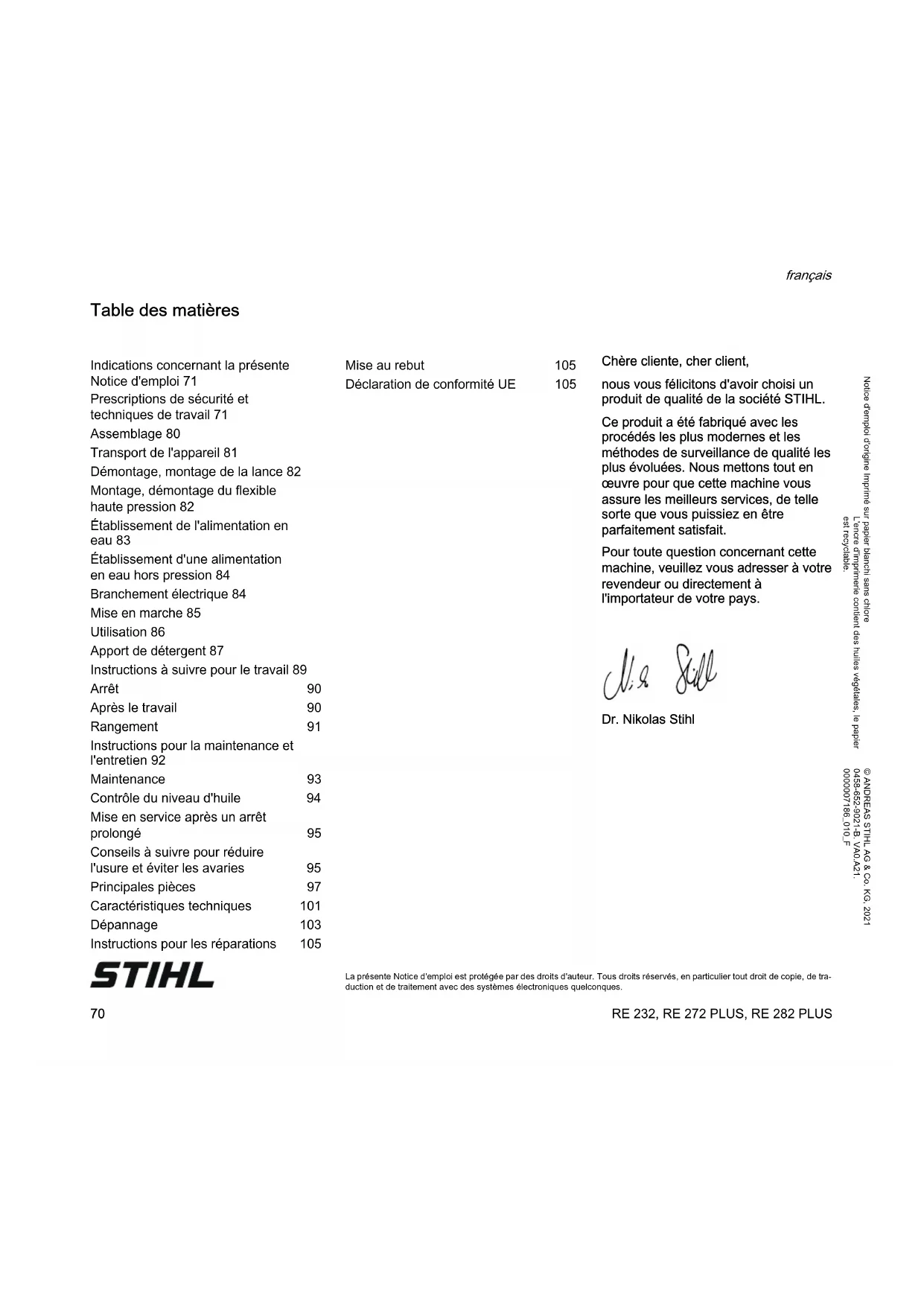

Indications concernant la présenteNotice d'emploi 71Prescriptions de sécurité ettechniques de travail 71Assemblage 80Transport de l'appareil 81Démontage, montage de la lance 82Montage, démontage du flexiblehaute pression 82Établissement de l'alimentation eneau 83Établissement d'une alimentationen eau hors pression 84Branchement électrique 84Mise en marche 85Utilisation 86Apport de détergent 87Instructions à suivre pour le travail 89Arrêt 90Après le travail 90Rangement 91Instructions pour la maintenance etl'entretien 92Maintenance 93Contrôle du niveau d'huile 94Mise en service après un arrêtprolongé 95Conseils à suivre pour réduirel'usure et éviter les avaries 95Principales pièces 97Caractéristiques techniques 101Dépannage 103Instructions pour les réparations 105

Mise au rebut	105
Déclaration de conformité UE	105

Chère cliente, cher client, nous vous félicitons d'avoir choisi un produit de qualité de la société STIHL.

Ce produit a été fabriqué avec les procédés les plus modernes et les méthodes de surveillance de qualité les plus évoluées. Nous mettons tout en œuvre pour que cette machine vous assure les meilleurs services, de telle sorte que vous puissiez en être parfaitement satisfait.

Pour toute question concernant cette machine, veuillez vous adresser à votre revendeur ou directement à l'importateur de votre pays.

Dr. Nikolas Stihl

est recyclable.

L'encre d'imprime coniter

Notice d'emploi d'origine limprime sur papier blanchi sans chlore © ANDRESAS STHL AG & Co. KG, 2021

La présente Notice d'emploi est protégée par des droits d'auteur. Tous droits réservés, en particulier tout droit de copie, de traduction et de traitement avec des systèmes électroniques quelconques.

Pictogrammes

Tous les pictogrammes appliqués sur le dispositif sont expliqués dans la présente Notice d'emploi.

Avertissement

Avertissement contre un risque d'accident et de blessure ainsi que de graves dégâts matériels.

Avis

Avertissement contre un risque de détérioration du dispositif ou de certains composants.

Développement technique

La philosophie de STIHL consiste à poursuivre le développement continu de toutes ses machines et de tous ses dispositifs; c'est pourquoi nous devons nous réserver tout droit de modification de nos produits, en ce qui concerne la forme, la technique et les équipements.

On ne pourra donc en aucun cas se prévaloir des indications et illustrations de la présente Notice d'emploi à l'appui de revendications quelconques.

Prescriptions de sécurité et techniques de travail

En travaillant avec cet appareil, il faut respecter des prescriptions de sécurité particulières, parce qu'il fonctionne à l'électricité.

Avant la première mise en service, lire attentivement et intégralement la présente Notice d'emploi. La conserver précieusement pour pouvoir la relire lors d'une utilisation ultérieure. Un utilisateur qui ne respecte pas les instructions de la Notice d'emploi risque de causer un accident grave, voire mortel.

Avertissement

• Les enfants et les jeunes encore mineurs ne sont pas autorisés à travailler avec cet appareil. Veiller à ce que des enfants ne jouent pas avec cet appareil.
• Ne confier l'appareil qu'à des personnes familiarisées avec ce modèle et sa manipulation – toujours y joindre la Notice d'emploi.
• Ne pas utiliser l'appareil lorsque des personnes sans vêtements de sécurité se trouvent sur l'aire de travail.
• Avant toute intervention sur cet appareil, par ex. nettoyage, opération de maintenance, remplacement de pièces – retirer la fiche de la prise de courant !
• Au cours du travail avec un nettoyeur haute pression, des aérosols peuvent se former. L'inhalation d'aérosols peut être nocive. Pour déterminer les mesures à prendre

pour se protéger contre les aérosols aqueux, avant d'entreprendre le travail, il faut procéder à une évaluation des risques en fonction de la surface à nettoyer et de son environnement. Des masques respiratoires de la classe FFP2 ou d'une classe supérieure conviennent pour la protection contre les aérosols aqueux.

Respecter les prescriptions de sécurité nationales spécifiques publiées par ex. par les caisses professionnelles d'assurances mutuelles, caisses de sécurité sociale, services pour la protection du travail et autres organismes compétents.

Lorsque l'appareil n'est pas utilisé, il faut le ranger en veillant à ce qu'il ne présente aucun risque pour d'autres personnes. Assurer l'appareil de telle sorte qu'il ne puisse pas être utilisé sans autorisation. Retirer la fiche de la prise de courant.

L'appareil ne doit être utilisé que par des personnes qui ont reçu les instructions nécessaires pour son utilisation et sa manipulation ou peuvent fournir la preuve qu'elles sont capables de manier cet appareil en toute sécurité.

L'appareil peut être utilisé par des personnes qui ne disposent pas de toute leur intégrité physique, sensorielle ou mentale, ou manquent de connaissances et d'expérience, à condition qu'elles travaillent sous la surveillance d'une personne responsable et aient reçu les instructions nécessaires pour savoir utiliser l'appareil en toute sécurité et comprendre les risques liés à son utilisation.

L'utilisateur est responsable des blessures qui pourraient être infligées à d'autres personnes, de même que des dégâts matériels causés.

Avant de travailler pour la première fois avec cet appareil : demandez au vendeur ou à une autre

personne compétente de vous montrer comment l'utiliser en toute sécurité.

Dans certains pays, l'utilisation de machines bruyantes peut être soumise à des réglementations locales qui précisent les créneaux horaires à respecter. Respecter les prescriptions nationales spécifiques.

Avant de commencer le travail, vérifier chaque fois l'appareil pour s'assurer qu'il se trouve en bon état de fonctionnement. Faire tout particulièrement attention au cordon d'alimentation électrique, à la fiche de branchement sur le secteur, au flexible haute pression, au dispositif de projection et aux dispositifs de sécurité.

Ne jamais travailler avec un flexible haute pression endommagé – le remplacer immédiatement.

Il est interdit d'utiliser l'appareil si ses composants ne sont pas tous dans un état impeccable.

Il ne faut pas rouler sur le flexible haute pression, ni l'étirer, le plier ou le vriller.

Ne pas utiliser le flexible haute pression ou le cordon d'alimentation électrique pour tirer ou transporter l'appareil.

Le flexible haute pression doit être homologué pour la pression de service maximale admissible de l'appareil.

La pression de service maximale admissible, la température maximale admissible et la date de fabrication sont indiquées sur l'enrobage du flexible haute pression. La pression admissible et la date de fabrication sont indiquées sur les éléments de raccordement.

Accessoires et pièces de rechange

Avertissement

- Les flexibles haute pression, les raccords rapides et les accessoires de tuyauterie jouent un rôle important pour la sécurité de l'appareil. Monter exclusivement des flexibles haute pression, raccords rapides et accessoires de tuyauterie,

ou autres, autorisés par STIHL pour cet appareil ou des pièces similaires du point de vue technique. Pour toute question à ce sujet, s'adresser à un revendeur spécialisé. Utiliser exclusivement des accessoires de haute qualité. En ne respectant pas ces prescriptions, on risquerait de causer un accident ou d'endommager l'appareil.

- STIHL recommande d'utiliser des pièces et accessoires d'origine STIHL. Leurs caractéristiques sont optimisées tout spécialement pour ce produit, et pour satisfaire aux exigences de l'utilisateur.

N'apporter aucune modification à cet appareil – cela risquerait d'en compromettre la sécurité. STIHL décline toute responsabilité pour des blessures ou des dégâts matériels occasionnés en cas d'utilisation d'équipements rapportés non autorisés.

Aptitudes personnelles

L'utilisateur de l'appareil doit être reposé, en bonne santé et en bonne condition physique. Une personne à laquelle il est interdit d'effectuer des travaux fatigants – pour des questions de santé – devrait consulter son médecin et lui demander si elle peut travailler avec cet appareil.

Il est interdit de travailler avec cet appareil après avoir consommé de l'alcool ou de la drogue ou bien après avoir pris des médicaments qui risquent de limiter la capacité de réaction.

Domaines d'utilisation

Le nettoyeur haute pression convient pour le nettoyage de surfaces, véhicules automobiles, machines, cuves, conteneurs, façades, locaux d'une exploitation agricole de même que pour le décapage d'objets rouillés, sans dégagement de poussière ni d'étincelles.

L'utilisation de cet appareil pour d'autres travaux est interdite et risquerait de provoquer des accidents ou d'endommager l'appareil.

Ne pas utiliser l'appareil à des températures égales ou inférieures à 0 °C (32 °F).

Vêtements et équipement

Porter des chaussures à semelle crantée antidérapante.

Avertissement

Étant donné le risque de blessure des yeux, il faut impérativement porter des lunettes de protection couvrant étroitement les yeux, conformément à la norme EN 166. Veiller à ce que les lunettes soient parfaitement ajustées.

Porter des vêtements de protection. STIHL recommande de porter une salopette pour réduire le

risque de blessure en cas de contact accidentel avec le jet haute pression.

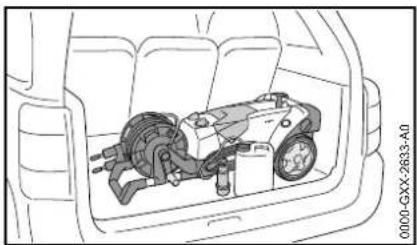

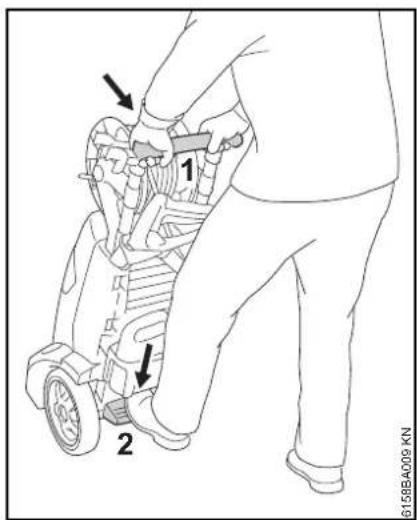

Transport

Pour le transport dans ou sur un véhicule :

• Assurer le nettoyeur haute pression, conformément aux prescriptions nationales spécifiques, afin qu'il ne risque pas de se renverser et d'être endommagé.
• Vider le réservoir à détergent et l'assurer afin qu'il ne risque pas de se renverser.

Si l'appareil et ses accessoires doivent être transportés à des températures inférieures à 0 °C (32 °F), il est recommandé d'employer de l'antigel – voir « Rangement ».

Avertissement

• L'appareil a été mis au point de telle sorte que l'on puisse employer tous les détergents proposés ou recommandés par le fabricant.
• N'utiliser que des détergents autorisés pour l'emploi avec des nettoyeurs haute pression. L'utilisation de détergents ou autres produits chimiques qui ne conviennent pas peut présenter des risques pour la santé ou endommager l'appareil ou l'objet à nettoyer. Pour toute question à ce sujet, s'adresser à un revendeur spécialisé.
• À l'utilisation de détergents, toujours respecter le dosage prescrit – suivre le mode d'emploi du détergent respectif.
• Les détergents peuvent renfermer des substances nocives (toxiques, caustiques, irritantes), combustibles ou aisément inflammables. En cas de contact d'un détergent avec les yeux ou la peau, rincer immédiatement les parties touchées avec de l'eau pure en abondance. En cas d'ingestion, consulter immédiatement un médecin. Consulter à ce sujet les fiches de données de sécurité du fabricant !

Avant le travail

Ne pas brancher le nettoyeur haute pression directement sur le réseau de distribution d'eau potable.

Il n'est permis de brancher le nettoyeur haute pression directement sur le réseau de

distribution d'eau potable que si l'on utilise un clapet de non-retour – voir « Accessoires spéciaux ».

! AVERTISSEMENT

- Une fois que l'eau potable a traversé le clapet de non-retour, elle n'est plus considérée comme de l'eau potable.

Ne pas faire fonctionner l'appareil avec de l'eau sale.

Si l'eau employée risque de contenir des impuretés (par ex. du sable) il faut utiliser un filtre à eau adéquat.

Contrôle du nettoyeur haute pression

! AVERTISSEMENT

• Il est interdit d'utiliser le nettoyeur haute pression s'il présente un endommagement quelconque ou s'il ne se trouve pas en parfait état de fonctionnement – risque d'accident !
• L'interrupteur de l'appareil doit pouvoir être facilement amené dans la position 0.
• L'interrupteur de l'appareil doit se trouver en position 0.
• Il est interdit d'utiliser l'appareil si le flexible haute pression, le dispositif de projection ou un dispositif de sécurité est endommagé.
• Le flexible haute pression et le dispositif de projection doivent être montés correctement et se trouver dans un état impeccable (propreté, fonctionnement facile).
• Les poignées doivent être propres et sèches, sans huile ni autres salissures, pour que l'on puisse les manier en toute sécurité.
• Contrôler le niveau d'huile.
• N'apporter aucune modification aux dispositifs de commande et de sécurité.
• Placer l'appareil de telle sorte qu'il ne risque pas de glisser, ni de basculer. Utiliser l'appareil seulement sur une aire plane et stable.

! AVERTISSEMENT

Pour réduire le risque de choc électrique :

• La tension et la fréquence de l'appareil (voir plaque signalétique) doivent correspondre à la tension et à la fréquence du secteur.
• Contrôler si le cordon d'alimentation électrique, la fiche de branchement sur le secteur et la rallonge ne sont pas endommagés. Il est interdit d'utiliser l'appareil si le cordon d'alimentation électrique, la rallonge ou la fiche de branchement sur la prise du secteur est endommagé.
• Brancher l'appareil seulement sur une prise de courant installée conformément aux prescriptions.
• Veiller à ce que l'isolement du cordon d'alimentation électrique et de la rallonge, la fiche et la prise soient dans un état impeccable.
• Ne jamais saisir la fiche, le cordon d'alimentation électrique ou la rallonge, ni les connecteurs, avec les mains mouillées.

! AVERTISSEMENT

Poser correctement le cordon d'alimentation électrique et la rallonge :

• Veiller à ce que les différents câbles aient les sections minimales requises – voir « Branchement électrique ».
• Poser le cordon d'alimentation électrique et le signaliser de telle sorte qu'il ne risque pas d'être endommagé et ne présente pas de risque pour d'autres personnes – veiller à ce que personne ne risque de trébucher !
• L'utilisation de rallonges qui ne conviennent pas peut être dangereuse. Pour l'utilisation en plein air, prendre exclusivement des rallonges homologuées pour une telle utilisation, portant les codes et symboles pertinents, et composées de fils de section suffisante.
• Les fiches et prises des rallonges doivent être étanches et elles ne doivent en aucun cas se trouver dans l'eau.
• Il est recommandé de maintenir la connexion au moins à 60 mm du sol, en utilisant par ex. un enrouleur de câble.
• Veiller à ce que les câbles ne frottent pas sur des arêtes vives ou des objets pointus ou acérés.
• Ne pas les pincer dans une porte ou une fenêtre entrouverte.
• Si les câbles sont emmêlés – débrancher la fiche de la prise de courant et démêler les câbles.
• Toujours débobiner complètement le câble de l'enrouleur, pour éviter une surchauffe et un risque d'incendie.

Avertissement

- Ne pas aspirer des liquides contenant des solvants, ni des acides non dilués ou des solvants (par ex. de l'essence, du fioul, du diluant pour peinture ou de l'acétone). Ces produits endommageraient les matières des pièces de l'appareil. De plus, le brouillard du produit pulvérisé serait extrêmement inflammable, explosif et toxique.

En cas d'endommagement du cordon d'alimentation électrique, retirer immédiatement la fiche de la prise de courant – danger de mort par électrocution !

Ne jamais nettoyer l'appareil luimême ou d'autres appareils électriques avec le jet haute pression ou le tuyau d'eau – risque de courtcircuit !

Ne jamais nettoyer des installations électriques, des raccords électriques ou des câbles sous tension avec le jet haute pression ou le tuyau d'eau – risque de courtcircuit !

L'utilisateur ne doit jamais diriger le jet de liquide vers lui, ni vers d'autres personnes, pas même pour nettoyer des vêtements ou des chaussures – risque de blessure !

Toujours se tenir dans une position stable et sûre.

À l'utilisation, l'appareil doit toujours être bien d'aplomb (debout).

Faire particulièrement attention sur un sol glissant, mouillé, couvert de neige ou de verglas – de même qu'en travaillant à flanc de coteau ou sur un terrain inégal – risque de dérapage !

Placer le nettoyeur haute pression le plus loin possible de l'objet à nettoyer.

Ne pas recouvrir l'appareil. Veiller à ce qu'une bonne ventilation du moteur soit toujours assurée.

Ne pas diriger le jet haute pression vers des animaux.

Ne pas diriger le jet haute pression vers des endroits où l'on manque de visibilité.

Veiller à ce que des spectateurs éventuels, en particulier des enfants, ou des animaux restent à une distance suffisante.

Au cours du nettoyage, aucune substance dangereuse (par ex. amiante, huile) détachée de l'objet à nettoyer ne doit parvenir dans l'environnement. Respecter impérativement les prescriptions pertinentes pour la protection de l'environnement.

Ne pas nettoyer avec le jet haute pression la surface d'éléments en fibrociment. Outre les saletés, on pourrait détacher des fibres d'amiante dangereuses risquant de pénétrer dans les poumons. C'est après le séchage des surfaces ainsi nettoyées que l'on encourt les plus grands risques.

Ne pas nettoyer des surfaces délicates en caoutchouc, tissu ou autres matières analogues avec un jet tourbillonnaire, par ex. avec la turbo-buse. Au nettoyage, garder une distance suffisante entre la buse haute pression et la surface à nettoyer, afin d'éviter d'endommager la surface à nettoyer.

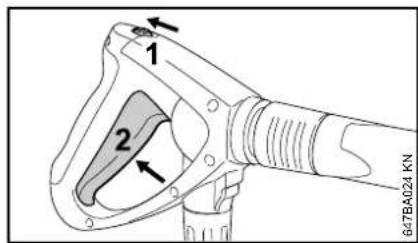

La gâchette du pistolet de la lance doit fonctionner facilement et revenir d'elle-même dans sa position de départ dès qu'on la relâche.

Tenir le dispositif de projection à deux mains pour pouvoir aisément absorber la force de recul et, si l'on travaille avec une lance recourbée, le couple de rotation produit à l'actionnement de la gâchette du pistolet.

Ne pas plier le flexible haute pression. Veiller à ce qu'il ne forme pas de boucles.

Ne pas endommager le cordon d'alimentation électrique et le flexible haute pression en roulant dessus, en l'écrasant, en l'étirant etc. Le tenir à l'écart de la chaleur et de l'huile.

Ne pas toucher le cordon d'alimentation électrique avec le jet haute pression.

Si l'appareil a été soumis à des sollicitations sortant du cadre de l'utilisation normale (par ex. s'il a été soumis à des efforts violents, en cas de choc ou de chute), avant de le remettre en marche, il faut impérativement s'assurer qu'il se trouve en parfait état de fonctionnement – voir également « Avant le travail ». Contrôler aussi la fiabilité des dispositifs de sécurité. Il ne faut en aucun cas continuer d'utiliser l'appareil s'il ne se trouve pas dans l'état impeccable requis pour garantir son fonctionnement en toute sécurité. En cas de doute, consulter le revendeur spécialisé.

Avant de quitter l'appareil : l'arrêter – retirer la fiche de la prise de courant.

Dispositif de sécurité

Si la pression atteint une valeur inadmissible, le dispositif de sécurité intervient et, via un clapet de décharge, la pression est renvoyée vers le côté aspiration de la pompe haute pression. Le dispositif

de sécurité est réglé départ usine et il est interdit de modifier son réglage.

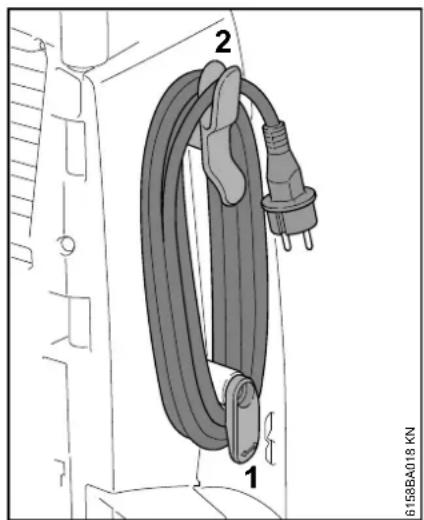

Après le travail

Arrêter l'appa-reil avant de le quitter !

• Débrancher la fiche de la prise de courant.
• Débrancher le tuyau flexible d'amenée d'eau posé entre le réseau de distribution d'eau et l'appareil.

Pour sortir la fiche de la prise de courant, ne pas tirer sur le cordon d'alimentation électrique, mais toujours saisir la fiche.

Avertissement

Avant toute intervention sur l'appareil : retirer la fiche de la prise de courant.

Ne pas toucher aux pièces très chaudes !

• Utiliser exclusivement des pièces de rechange de haute qualité. En ne respectant pas ces prescriptions, on risquerait de causer un accident ou d'endommager l'appareil. Pour toute question à ce sujet, s'adresser à un revendeur spécialisé.
• Pour éviter les risques d'accident, toutes les interventions nécessaires sur l'appareil (par ex. le remplacement d'un cordon d'alimentation électrique endommagé) doivent être effectuées exclusivement par des revendeurs spécialisés et agréés ou par des électriciens professionnels.

Nettoyer les pièces en matière synthétique avec un chiffon. Des détergents agressifs risqueraient d'endommager les pièces en matière synthétique.

Nettoyer si nécessaire les ouïes d'admission d'air de refroidissement du carter du moteur.

L'appareil doit faire l'objet d'une maintenance régulière. Effectuer exclusivement les opérations de maintenance et les réparations décrites dans la Notice d'emploi. Faire exécuter toutes les autres opérations par un revendeur spécialisé.

STIHL recommande d'utiliser des pièces de rechange d'origine STIHL. Leurs caractéristiques sont optimisées tout spécialement pour cet appareil, et pour répondre aux exigences de l'utilisateur.

STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les revendeurs spécialisés STIHL participent régulièrement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.

Assemblage

Avant la première mise en service, il faut monter différents accessoires sur les appareils.

Raccord de tuyau flexible sur prise d'arrivée d'eau

sans filtre à eau

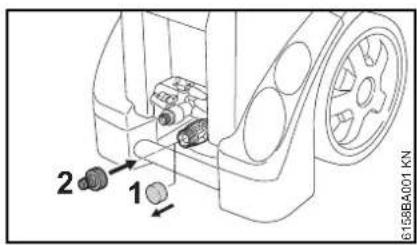

2 1 6158BA001 KN

●Enlever le capuchon (1) du raccord;

S'assurer que le tamis d'entrée d'eau est bien mis dans le raccord.

- visser le raccord (2) et le serrer à la main.

avec filtre à eau

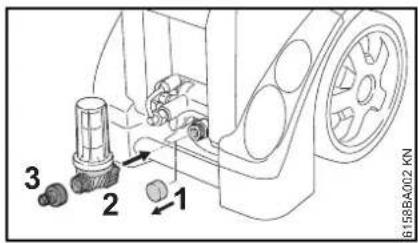

3 2 1 6158BA002 KN

●Enlever le capuchon (1) de la prise d'eau de l'appareil; ●engager l'écrou de raccord du filtre à eau (2), le visser et le serrer à la main; - visser le raccord (3) et le serrer à la main.

Appareils sans enrouleur de flexible

Raccord sur la prise haute pression

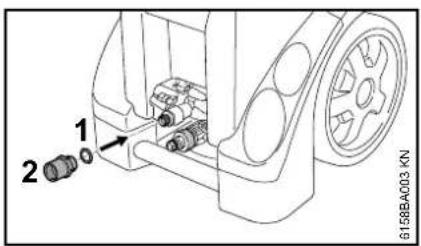

1 2 6158BA003 KN

●Glisser la bague d'étanchéité (1) sur la prise haute pression; - visser et serrer le raccord (2).

Appareils avec enrouleur de flexible

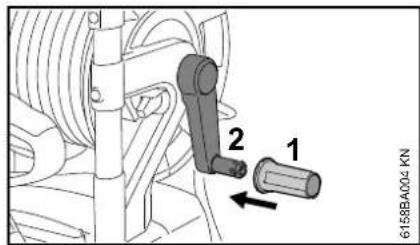

6158BA004 KN

●Glisser la poignée tournante (1) sur la manivelle (2) de l'enrouleur et la faire encliqueter.

Transport de l'appareil

Déplacement du nettoyeur haute pression en le poussant

1 2 6158BA009 KN

●Tenir fermement le guidon (1) du nettoyeur haute pression à deux mains. - Retenir l'appareil en appliquant le pied contre le cale-pied (2), pousser le guidon (1) vers le bas et amener le nettoyeur haute pression dans une position d'équilibre.

Poignée de transport

La poignée de transport permet de porter le nettoyeur haute pression.

Pour le transport dans un véhicule ou sur un véhicule :

●Assurer le nettoyeur haute pression, conformément aux prescriptions nationales spécifiques, afin qu'il ne risque pas de se renverser et d'être endommagé.

Transport du nettoyeur haute pression à l'horizontale

●Transporter le nettoyeur haute pression couché sur le dos. - Enlever le réservoir à détergent – voir « Démontage, montage du réservoir à détergent ». ●Vider le réservoir à détergent ou l'assurer afin qu'il ne risque pas de se renverser.

Démontage, montage de la lance

●Conserver précieusement le capuchon de protection de la lance pour pouvoir le réutiliser plus tard;

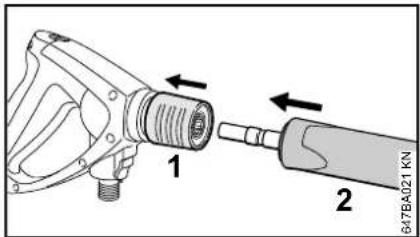

1 2 647BA021 KN

●tirer la douille du raccord rapide (1) en arrière et la retenir; - pousser la lance (2) dans la prise du pistolet ou bien, pour la démonter, l'extraire de la prise du pistolet; -relâcher la douille du raccord rapide (1).

Montage, démontage du flexible haute pression

Appareil sans enrouleur de flexible

Montage du flexible haute pression

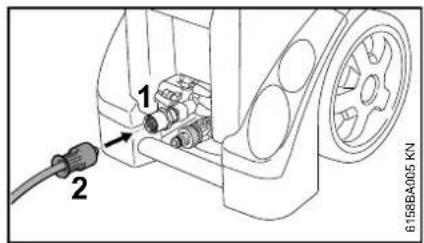

1 2 6158BA005 KN

●Glisser le flexible haute pression sur le raccord (1); ●engager l'écrou de raccord (2), le visser et le serrer à la main.

Démontage du flexible haute pression

● Dévisser l'écrou de raccord (2); - débrancher le flexible haute pression du raccord (1).

Appareil avec enrouleur de flexible

Le flexible haute pression est déjà branché.

Flexible haute pression sur le pistolet

Montage

647BA022 KN 1 2 3

●Glisser le flexible haute pression (1) sur le raccord (2); ●engager l'écrou de raccord (3), le visser et le serrer à la main.

Démontage

647BA023 KN 4 3

●Pousser le coulisseau (4) dans le sens de la flèche et le retenir; - desserrer l'écrou de raccord (3) et le dévisser du raccord en tournant dans le sens de la flèche.

Rallonge de flexible haute pression

Par principe, il ne faut utiliser qu'une seule rallonge de flexible haute pression (accessoire optionnel).

●Brancher la rallonge de flexible haute pression entre le flexible haute pression et le pistolet.

Établissement de l'alimentation en eau

-Brancher le tuyau d'eau.

Avant de raccorder le tuyau d'eau à l'appareil, le rincer brièvement avec de l'eau pour chasser l'air du tuyau et pour éviter que, le cas échéant, du sable ou d'autres impuretés pénètrent dans l'appareil.

Diamètre du tuyau d'eau : 3/4"
Longueur du tuyau d'eau :	min. 10 m (pour absorber les impulsions de pression)
	max. 25 m

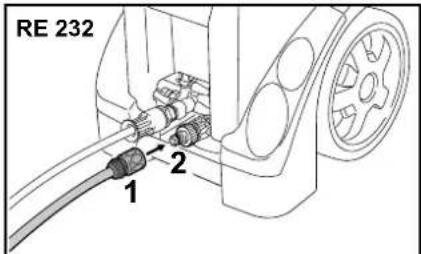

RE 232 1 2

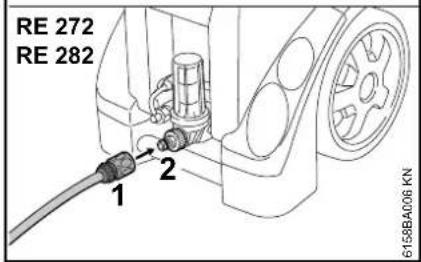

RE 272 RE 282 1 2 6158BA006 KN

●Glisser le raccord rapide (1) sur la prise pour flexible (2). - Ouvrir le robinet d'eau.

Pour purger le système :

●Actionner le pistolet (sans avoir monté la lance) jusqu'à ce qu'un jet d'eau régulier sorte.

Raccordement au réseau d'eau potable

Pour le raccordement au réseau d'eau potable, il faut intercaler un clapet de non-retour entre le robinet d'eau et le flexible. Le type du clapet de non-retour doit satisfaire aux prescriptions nationales spécifiques.

Une fois que l'eau potable a traversé le clapet de non-retour, elle n'est plus considérée comme de l'eau potable.

Il faut respecter la réglementation des services locaux de distribution d'eau, en ce qui concerne l'obligation d'empêcher que de l'eau en provenance du nettoyeur haute pression risque de remonter dans le réseau d'eau potable.

Établissement d'une alimentation en eau hors pression

Le nettoyeur haute pression ne peut être utilisé en mode de fonctionnement avec aspiration d'eau qu'avec le kit d'aspiration (accessoire optionnel).

Avis

Il est expressément recommandé d'utiliser un filtre à eau.

• Brancher l'appareil sur l'alimentation en eau sous pression et le mettre en service pendant quelques instant comme indiqué dans la présente Notice d'emploi;
• arrêter l'appareil;
• démonter le dispositif de projection du flexible haute pression;
• dévisser le raccord pour flexible de la prise d'eau;
• brancher le kit d'aspiration sur la prise d'eau, avec le raccord joint au kit d'aspiration;

Utiliser impérativement le raccord joint à la livraison du kit d'aspiration. Les raccords pour tuyau flexible livrés, de série, avec le nettoyeur haute pression ne sont pas étanches en mode aspiration et ils ne conviennent donc pas pour l'aspiration d'eau.

- remplir le tuyau flexible d'aspiration avec de l'eau et plonger la crépine aspirante du tuyau flexible d'aspiration dans un réservoir d'eau – ne pas employer de l'eau sale;

●tenir à la main le flexible haute pression dirigé vers le bas; -mettre l'appareil en marche; - attendre que le flexible haute pression donne un jet d'eau régulier; - arrêter l'appareil; - brancher le dispositif de projection; -mettre l'appareil en marche avec le pistolet ouvert; ●actionner plusieurs fois brièvement le pistolet pour que l'air qui se trouve encore dans l'appareil soit purgé le plus rapidement possible.

Branchement électrique

La tension et la fréquence de l'appareil (voir la plaque signalétique) doivent coïncider avec la tension et la fréquence du réseau électrique.

La protection du branchement au réseau doit être exécutée conformément aux indications dans les caractéristiques techniques – voir « Caractéristiques techniques ».

L'appareil doit être branché au réseau d'alimentation électrique par le biais d'un disjoncteur différentiel à courant de fuite qui coupe l'alimentation lorsque le courant différentiel dépasse 30 mA pendant 30 ms.

Le branchement secteur doit être réalisé conformément à la norme CEI 60364-1 et à la réglementation nationale.

Lors de la mise sous tension de l'appareil, si les conditions du réseau sont défavorables (impédance élevée), d'autres charges raccordées peuvent être affectées par les fluctuations de tension qui se produisent. Aucune perturbation n'est à attendre en présence d'impédances de réseau inférieures à 0,15 Ω.

La rallonge doit avoir la section minimale indiquée en fonction de la tension du réseau et de la longueur de câble.

Longueur du câble Section minimale

400 V / 3~ :
400 V – 415 V / 3~ :
jusqu'à 20 m 1,5 mm	^2
20 m à 50 m 2,5 mm	^2

230 V / 1\~ :

230 V / 3\~ :

jusqu'à 20 m 2,5 mm ²

20m à 50m 4mm ²

230 V - 240 V / 1\~ :

jusqu'à 20 m 2,5 mm ²

20m à 50m 4mm ²

200 V / 3\~ :

jusqu'à 10 m 3,5 mm ²

10 m à 30 m 5,5 mm ²

Branchement sur la prise de courant du secteur

Avant le branchement sur la prise d'alimentation électrique, s'assurer que l'interrupteur de l'appareil ne se trouve pas en position de marche – voir « Arrêt ».

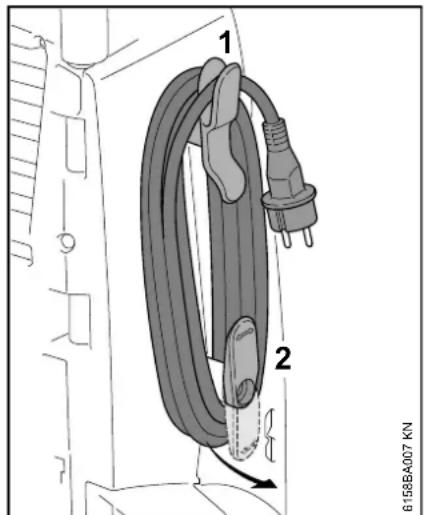

1 2 6158BA007 KN

• Retirer la fiche du cordon d'alimentation électrique du support supérieur (1);
• faire pivoter le support inférieur (2) vers le haut et enlever le cordon d'alimentation électrique;
• introduire la fiche du cordon d'alimentation électrique de l'appareil ou la fiche de la rallonge dans une prise de courant installée conformément à la réglementation.

Mise en marche

- Ouvrir le robinet d'eau;

Ne mettre l'appareil en marche que si le tuyau d'eau est branché et que le robinet est ouvert. Sinon, par suite du manque d'eau, l'appareil risquerait d'être endommagé.

- dérouler complètement le flexible haute pression et le cordon d'alimentation électrique;

• tourner l'interrupteur de l'appareil en position I – l'appareil est alors en mode de repos;
• diriger le pistolet vers l'objet à nettoyer – jamais vers des personnes !

À la mise en circuit de l'appareil, des oscillations de la tension pouvant se produire en cas de conditions défavorables du réseau (forte impédance du secteur) risquent de perturber d'autres consommateurs branchés.

Si l'impédance du secteur est inférieure à 0,15 ohm, aucune perturbation n'est à craindre.

Appareil avec enrouleur de flexible

Avis

Toujours dérouler complètement le flexible du tambour de l'enrouleur. Sous la haute pression de l'eau, le flexible haute pression se dilate. Cela risque d'endommager l'enrouleur de flexible ou le flexible haute pression lui-même.

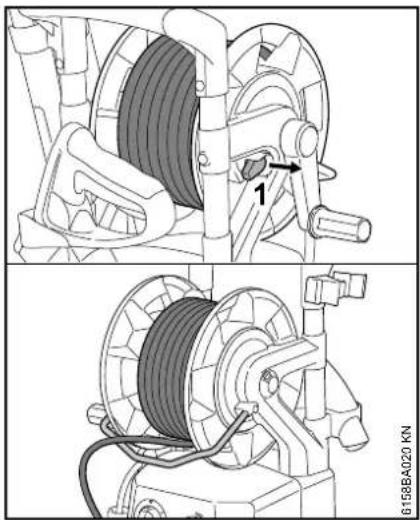

1 6158BA020 KN

• Sortir le verrou de l'enrouleur (1);
• dérouler complètement le flexible haute pression.

Actionnement du pistolet

• Diriger le pistolet vers l'objet à nettoyer – jamais vers des personnes !
• si une turbo-buse est montée, au démarrage, il faut l'orienter vers le bas;

1 2 647BA024 KN

• pousser le bouton de sécurité (1) dans le sens de la flèche – la gâchette (2) du pistolet est déverrouillée; ●enfoncer la gâchette du pistolet (2) à fond;

Le moteur se met en marche automatiquement et il s'arrête lorsqu'on relâche la gâchette (1) du pistolet. L'appareil se trouve alors en mode de repos.

Mode de repos

Avis

L'appareil peut être utilisé en mode de repos au maximum pendant 5 min.

Couper le contact de l'appareil à l'aide de l'interrupteur – voir « Arrêt »,

• pour des arrêts de travail de plus de 5 min,
• pour les pauses de travail,
• avant de laisser l'appareil sans surveillance.

Régulation de pression/débit sur l'appareil

Seulement RE 272 PLUS, RE 282 PLUS

Sur la pompe haute pression, on peut procéder à des réglages pour adapter, à long terme, la pression de service et le débit en fonction de la tâche de nettoyage prévue.

1 2 6158BA010 KN

● Tourner le bouton de réglage (1) pour régler la pression de service et le débit.

Le manomètre (2) indique la pression régnant dans la pompe haute pression.

Flexible haute pression

Avis

Ne pas plier le flexible haute pression. Veiller à ce qu'il ne forme pas de boucles.

Ne pas poser des objets lourds sur le flexible haute pression et ne pas rouler dessus avec des véhicules.

Apport de détergent

Si une rallonge de flexible haute pression est montée, l'aspiration de détergent est impossible.

L'aspiration du détergent n'est possible qu'en mode basse pression.

CHEM 6158BA028 KN

● Tourner la douille de réglage de la buse à fond en direction de « CHEM » = mode basse pression.

RE 232

●Pousser le tuyau d'aspiration dans le bidon séparé, le plus profondément possible.

RE 272 PLUS, RE 282 PLUS

Démontage, montage du réservoir à détergent

Il est possible de démonter le réservoir à détergent de l'appareil pour le remplir, le vider et le nettoyer.

• Dévisser le bouchon muni du tuyau d'aspiration de l'ouverture de remplissage du réservoir à détergent. ●Extraire le réservoir à détergent de son support.

Aspiration de détergent à partir du réservoir à détergent

- Verser du détergent dans le réservoir à détergent, en respectant le taux de dilution prescrit.

●Pousser le tuyau d'aspiration dans le réservoir à détergent, le plus profondément possible.

Aspiration de détergent à partir d'un bidon séparé

• Dévisser le bouchon muni du tuyau d'aspiration de l'ouverture de remplissage du réservoir à détergent.
• Visser le bouchon muni du tuyau d'aspiration sur le bidon de détergent séparé.

Le bouchon est muni d'un filetage standard qui se visse sur les bidons de détergent courants.

●Pousser le tuyau d'aspiration dans le bidon séparé, le plus profondément possible.

Toutes les versions

- Régler la quantité de détergent à mélanger à l'eau à l'aide du bouton de dosage.

Bouton de dosage vers la gauche: 0% (min.)

Bouton de dosage vers la droite : 5 % (max.)

●Appliquer le détergent de bas en haut.

Il ne faut jamais laisser les détergents sécher sur les objets à nettoyer.

Si l'on veut couper l'apport de détergent :

● Tourner le bouton de dosage en position 0 % (min.). ●Laisser le nettoyeur haute pression fonctionner encore quelques instants avec le pistolet ouvert, jusqu'à ce que la buse ne débite plus de détergent.

Après le travail

●Vider le réservoir à détergent et le rincer à l'eau pure. - Plonger le tuyau d'aspiration dans de l'eau pure. ●Actionner le pistolet et rincer les restes de détergent.

Calcul et réglage exacts de la concentration de détergent

À l'utilisation de certains détergents, il faut impérativement régler la concentration avec une très grande précision. Dans ce cas, il faut mesurer le débit d'eau et la consommation de détergent.

• Placer le bouton de dosage de détergent sur la position « 0 % (min.) ». ●Maintenir le pistolet dans un récipient vide approprié (> 20 l) et l'actionner pendant exactement 1 minute.
• Mesurer la quantité « Q » recueillie dans le récipient.
• Verser 2 litres de détergent, avec le rapport de dilution prescrit, dans un récipient approprié (avec graduations de 0,1 l) – STIHL recommande d'utiliser du détergent STIHL.
• Tenir le tuyau d'aspiration dans le récipient.
• Régler le bouton de dosage de détergent selon la concentration souhaitée : de 0 % (min.) à 5 % (max.). ●Maintenir le pistolet dans un récipient vide approprié (> 20 l) et l'actionner pendant exactement 1 minute.
• Mesurer la consommation de détergent « QR » sur la graduation.

Calcul de la concentration de détergent réelle :

$$ \frac {\mathrm{QR}}{\mathrm{Q}} \times \mathrm{V} = \text { concentration } $$

• QR = quantité de détergent consommée (en l/min)
• Q = débit d'eau sans détergent (en l/min)
• V = dilution préalable du détergent (en %)

Si la concentration réelle diffère de la concentration souhaitée, corriger la position du bouton de dosage et, le cas échéant, répéter la mesure.

Calcul de la dilution préalable du détergent en %

Si la dilution préalable n'est pas indiquée en pourcentage, il est possible de la calculer à l'aide du tableau suivant :

Rapport

$$ 1: 1 = 50 \% $$

Calcul du rapport 1:2

$$ - \mathrm{A} = 1 $$

$$ - \quad B = 2 $$

$$ \frac {A}{(A + B)} \times 100 = \text { valeur en } \% $$

$$ \frac {1}{(1 + 2)} \times 100 = 33,3 \% $$

Instructions à suivre pour le travail

Les informations et exemples d'utilisation ci-après facilitent le travail et contribuent à un nettoyage au résultat optimal.

Pression de service et débit d'eau

Une pression élevée détache plus facilement les salissures. Plus le débit d'eau est élevé, meilleure est l'évacuation des salissures enlevées.

Nettoyer les pièces et les surfaces sensibles (par exemple peinture automobile, caoutchouc) avec une basse pression ou à une distance accrue par rapport à l'objet afin d'éviter les dommages. Une pression de 100 bar est suffisante pour le nettoyage d'un véhicule.

Buses

Buse à jet plat

Utilisation universelle – pour le nettoyage des pièces et des surfaces (sensibles).

Domaines d'application :

• Nettoyage des véhicules et des machines
• Nettoyage des sols et des surfaces
• Nettoyage des toits et façades

Turbobuse

Pour l'élimination de salissures particulièrement tenaces sur des surfaces résistantes.

Surfaces fortement encrassées

Mouiller les surfaces fortement encrassées avec de l'eau avant le nettoyage.

Détergents :

Les nettoyants peuvent amplifier l'effet nettoyant. La puissance nettoyant peut être accrue en laissant agir pendant une durée appropriée (celle-ci dépend du détergent utilisé).

Ne pas laisser sécher le détergent.

Il faut toujours utiliser le détergent avec le dosage préconisé et observer les consignes d'utilisation correspondantes du détergent.

Nettoyage mécanique :

Les couches de salissures qui adhèrent fortement peuvent être éliminées plus facilement en utilisant en plus la turbobuse ou la turbo-brosse.

Arrêt

O I 1607BA018 KN

● Tourner l'interrupteur de l'appareil dans la position 0; - fermer le robinet d'eau; ●actionner la gâchette du pistolet jusqu'à ce que l'eau ne ressorte plus de la buse que goutte à goutte (l'appareil est alors dépressurisé); -relâcher la gâchette du pistolet;

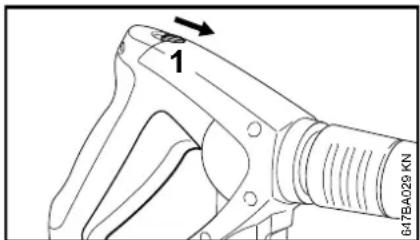

1 6xTBA029 KN

- pousser le bouton de sécurité (1) dans le sens de la flèche – le pistolet est verrouillé, ce qui écarte le risque d'une mise en marche accidentelle.

Après le travail

• Débrancher la fiche de la prise de courant;
• débrancher le tuyau d'amenée d'eau du robinet d'eau et de l'appareil.

Cordon d'alimentation électrique

●Faire basculer le support (1) vers le bas; ●enrouler le cordon d'alimentation électrique et l'accrocher au support (2).

Enroulement du flexible haute pression et rangement du dispositif de projection

RE 232

• Mettre le pistolet et la lance dans les supports; ●enrouler le flexible haute pression et l'accrocher dans les supports.

RE 272 PLUS, RE 282 PLUS

●Mettre le pistolet et la lance dans les supports; ●enrouler le flexible haute pression.

Rangement

Conserver l'appareil en un endroit sec et à l'abri du gel.

Si la situation hors gel n'est pas garantie, aspirer dans la pompe un produit antigel à base de glycol tel que celui qui est utilisé sur les véhicules automobiles :

• Immerger le tuyau d'aspiration d'eau dans le récipient contenant le produit antigel.
• Immerger le pistolet pulvérisateur sans lance dans le même récipient.
• Allumer l'appareil en tenant le pistolet pulvérisateur ouvert. ●Actionner le pistolet pulvérisateur jusqu'à ce qu'un jet régulier en sorte. ●Conserver le reste de produit antigel dans un récipient fermé.

Instructions pour la maintenance et l'entretien

Les indications se rapportent à des conditions d'utilisation normales. Pour des journées de travail plus longues, il faut réduire, en conséquence, les intervalles indiqués. En cas d'utilisation seulement occasionnelle, les intervalles peuvent être prolongés en conséquence.

		avant de commencer le travail	après le travail ou tous les jours	une fois par semaine	une fois par mois	RE 232, toutes les 200 heures de fonctionnement	RE 272, 282 toutes les 300 heures de fonctionnement	en cas de défaut	en cas d'endommagement	au besoin
Machine entière	Contrôle visuel (état, étanchéité) X Nettoyage X				X
Niveau d'huile de la pompe haute pression Contrôle X
Huile de la pompe haute pression Vidange par le revendeur spécialisé1)						X^2)	X^2)
Raccords du flexible haute pression	Nettoyage X				X
	Graissage X
Embout de raccord de la lance et man- chon de raccord du pistolet	Nettoyage X					X
Tamis d'entrée d'eau3) dans la prise d'eau haute pression	Nettoyage X			X
	Remplacement X
	Contrôle visuel (encrassement) X
Filtre à eau3)	Nettoyage X
	Remplacement X
Buse haute pression	Nettoyage X
	Remplacement X
Orifices de ventilation Nettoyage X
Pieds d'appui	Contrôle X
	Remplacement X
1)STIHL recommande de s'adresser au revendeur spécialisé STIHL
2)Une seule fois, au bout des 50 premières heures de fonctionnement
3)Suivant l'équipement

Maintenance

Il faut toujours retirer la fiche de la prise de courant avant d'entreprendre toute opération d'entretien ou de réparation de l'appareil.

Pour garantir un fonctionnement impeccable, il est recommandé d'effectuer les opérations suivantes à chaque utilisation de l'appareil :

●avant le montage, rincer le flexible d'amenée d'eau, le flexible haute pression, la lance et les accessoires avec de l'eau; - nettoyer le raccord rapide de la lance et le manchon de raccordement du pistolet pour éliminer, le cas échéant, le sable et la poussière.

Nettoyage de la buse haute pression

Si la buse est obstruée, la pression de la pompe s'élève trop fortement et c'est pourquoi un nettoyage immédiat est nécessaire.

• Arrêter l'appareil; ●actionner la gâchette du pistolet jusqu'à ce que l'eau ne ressorte plus de la buse que goutte à goutte – l'appareil est alors dépressurisé;
• démonter la lance; ●nettoyer la buse avec une aiguille appropriée;

Ne nettoyer la buse que lorsque la lance est démontée.

●rincer la lance avec de l'eau, depuis le côté de la buse.

Nettoyage du filtre à eau

Lorsque le filtre à eau est encrassé, il faut le nettoyer.

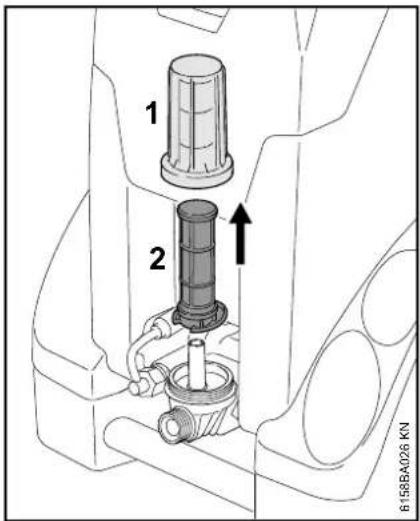

1 2 6158BA026 KN

●Dévisser le couvercle (1); ●enlever l'élément filtrant (2) vers le haut; ●rincer soigneusement le couvercle (1) à l'eau claire; ●rincer soigneusement l'élément filtrant (2) à l'eau claire, de l'intérieur vers l'extérieur; - contrôler l'élément filtrant – un élément filtrant endommagé doit être remplacé;

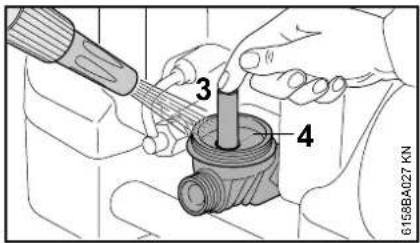

3 4 6158BA027 KN

• obturer l'orifice de sortie (3) avec le bout du doigt; ●rincer soigneusement le boîtier du filtre à l'eau claire;
• lubrifier le joint torique (4) du boîtier du filtre et le joint torique du couvercle avec de la graisse pour matériaux en contact avec des produits alimentaires;
• monter l'élément filtrant;
• visser et serrer le couvercle.

Nettoyage du tamis d'arrivée d'eau

Si un filtre à eau n'est pas monté, nettoyer le tamis d'arrivée d'eau une fois par semaine ou plus souvent, selon besoin.

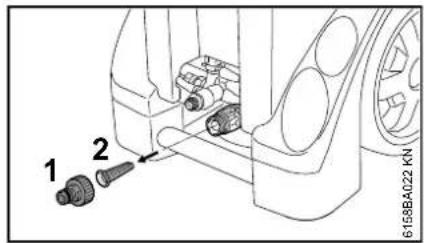

1 2 6158BA022 KN

●Dévisser le raccord pour flexible (1); - dégager le tamis (2) en agissant prudemment avec une pince et le rincer; ●avant de remonter le tamis, s'assurer qu'il est intact – un tamis endommagé doit être remplacé.

Nettoyage des orifices de ventilation

Veiller à ce que l'appareil soit toujours propre, pour que l'air de refroidissement puisse entrer et sortir librement par ses orifices de ventilation.

Graissage des raccords

Graisser les raccords du flexible haute pression selon besoin, avec de la graisse pour matériaux en contact avec des produits alimentaires.

Contrôle des pieds d'appui

Pour garantir la stabilité de l'appareil, remplacer les deux pieds d'appui avant s'ils sont endommagés ou usés.

Contrôle du niveau d'huile

max. min. 6158BA023 KN

Contrôler le niveau d'huile une fois par semaine, ainsi qu'après chaque transport.

• Placer l'appareil sur une surface plane et horizontale;
• contrôler si le niveau d'huile se situe entre les marques « min » et « max » – si cela n'est pas le cas : consulter le revendeur spécialisé. STIHL recommande de s'adresser au revendeur spécialisé STIHL.

Mise en service après un arrêt prolongé

Les résidus minéraux présents dans l'eau peuvent se déposer dans la pompe lors de périodes de stockage prolongées. Le moteur démarre alors difficilement ou pas du tout.

●Raccorder l'appareil à la conduite d'eau et le rincer soigneusement à l'eau courante. Ne pas brancher la fiche secteur pendant cette opération. - Insérer la fiche secteur dans la prise. - Allumer l'appareil en tenant le pistolet pulvérisateur ouvert.

Conseils à suivre pour réduire l'usure et éviter les avaries

L'observation des indications du présent mode d'emploi permet d'éviter une usure excessive et des dommages à l'appareil.

L'utilisation, l'entretien et le stockage de l'appareil doivent se dérouler conformément à leur description dans le présent mode d'emploi.

L'utilisateur est seul responsable des dommages qui résultent du non-respect des consignes de sécurité, d'utilisation et d'entretien. Cela s'applique notamment aux situations suivantes :

– modifications au produit non validées par STIHL - utilisation d'accessoires non autorisés pour l'appareil, inappropriés ou de mauvaise qualité - utilisation non conforme de l'appareil - utilisation de l'appareil lors de manifestations sportives ou de compétitions - dommages résultant de la poursuite de l'utilisation de l'appareil avec des composants défectueux - dommages résultant du gel - dommages résultant d'une tension d'alimentation électrique incorrecte - dommages résultant d'une alimentation en eau incorrecte (par exemple section du tuyau d'arrivée trop faible)

Travaux de maintenance

Tous les travaux mentionnés dans le chapitre « Instructions de maintenance et d'entretien » doivent être effectués régulièrement. Si ces travaux de maintenance ne peuvent pas être réalisés par l'utilisateur lui-même, il faut alors faire appel à un distributeur.

STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez un distributeur agréé STIHL. Les distributeurs agréés STIHL participent régulièrement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.

Si ces travaux sont négligés ou exécutés de manière non conforme, il peut se produire des dommages sont seul l'utilisateur sera responsable. En font notamment partie :

• Des dommages aux composants de l'appareil résultant d'un entretien non effectué en temps voulu ou insuffisant
• De la corrosion ou d'autres dommages conséquents résultant d'un stockage inapproprié
• Des dommages à l'appareil résultant de l'utilisation de pièces de rechange de mauvaise qualité

Pièces d'usure

Même lorsqu'on utilise le nettoyeur haute pression pour les travaux prévus dans sa conception, certaines pièces subissent une usure normale et elles doivent être remplacées en temps voulu, en fonction du genre d'utilisation et de la durée de fonctionnement. Il s'agit, entre autres, des pièces suivantes :

• Buses haute pression
• Tuyaux flexibles haute pression

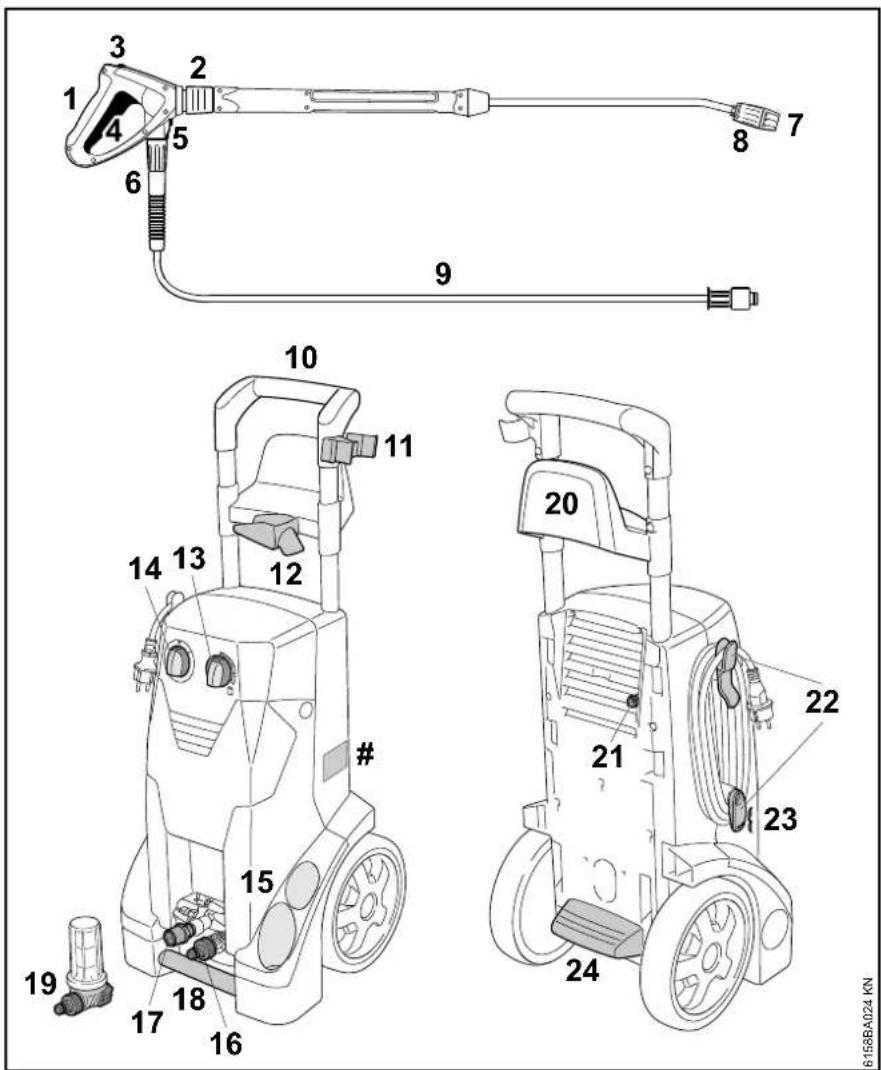

Principales pièces

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 # 16 17 18 19 20 21 22 23 24 6158BA024 KN

RE 232

1 Pistolet

2 Raccord de lance

3 Bouton de sécurité

4 Gâchette

5 Verrouillage du raccord de flexible haute pression

6 Écrou-chapeau de flexible haute pression

7 Buse

8 Douille de réglage d'aspiration de détergent

9 Flexible haute pression

10 Guidon

11 Support pour lance

12 Support pour pistolet

13 Bouton de dosage de détergent

14 Interrupteur de l'appareil

15 Support pour lance

# Plaque signalétique

16 Raccord de tuyau flexible sur prise d'arrivée d'eau 17 Raccord de flexible haute pression 18 Poignée de transport 19 Filtre à eau 1) 20 Support de flexible haute pression 21 Flexible d'aspiration pour réservoir de détergent 22 Support de cordon d'alimentation électrique 23 Jauge d'huile 24 Cale-pied

Plaque signalétique

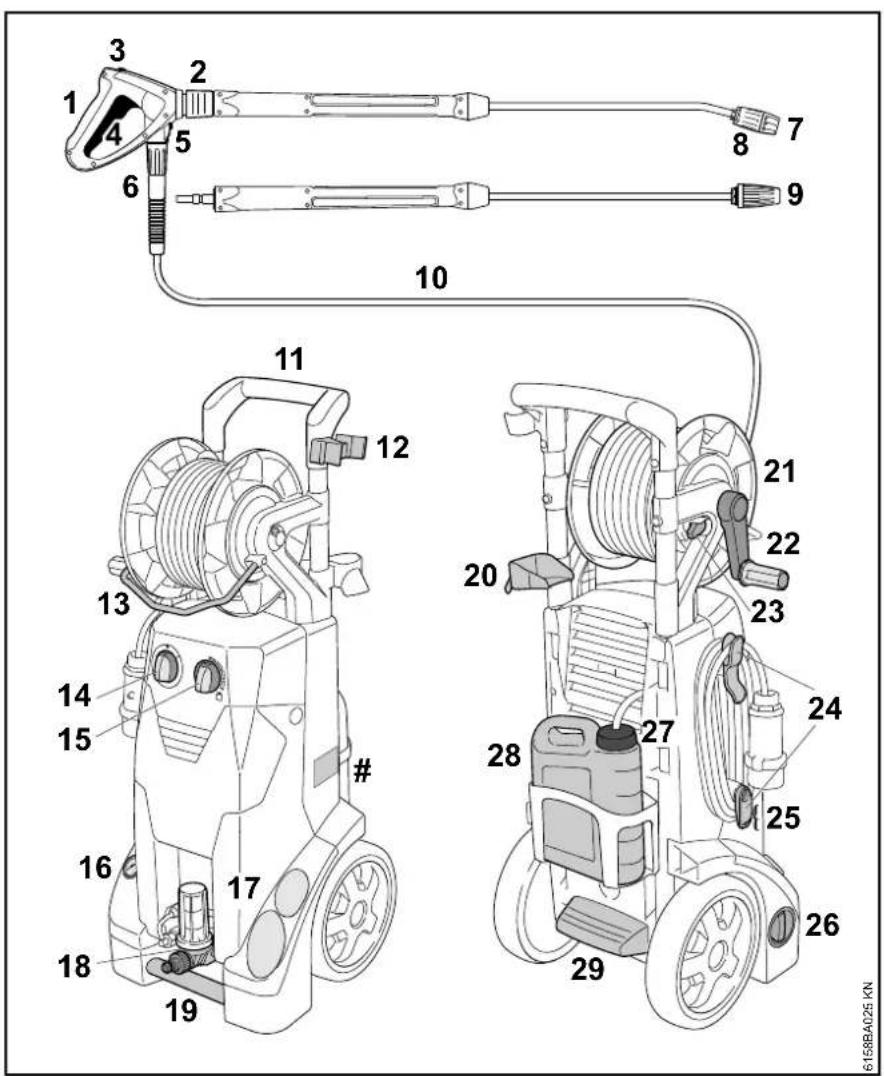

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 # 16 17 18 19 20 21 22 23 24 25 26 27 28 29 6158BA025.KN

RE 272 PLUS, RE 282 PLUS

1 Pistolet

2 Raccord de lance

3 Bouton de sécurité

4 Gâchette

5 Verrouillage du raccord de flexible haute pression

6 Écrou-chapeau de flexible haute pression

7 Buse

8 Douille de réglage d'aspiration de détergent

9 Turbo-buse

10 Flexible haute pression

11 Guidon

12 Support pour lance

13 Étrier de guidage

14 Interrupteur de l'appareil

15 Bouton de dosage de détergent

16 Manomètre

# Plaque signalétique

17 Support pour lance

18 Prise d'arrivée d'eau avec filtre à eau et raccord pour tuyau flexible

19 Poignée de transport

20 Support pour pistolet

21 Enrouleur de flexible

22 Manivelle d'enrouleur de flexible

23 Verrou d'enrouleur de flexible

24 Support de cordon d'alimentation électrique

25 Jauge d'huile

26 Bouton de régulation de pression / débit

27 Bouchon de réservoir à détergent

28 Réservoir à détergent

29 Cale-pied

# Plaque signalétique

Caractéristiques techniques

	RE 232 RE 232	1)	RE 232	RE 272 PLUS	RE 272 PLUS4)	RE 282 PLUS
Caractéristiques de branchement sur secteur :	230 V1~50 Hz	230 V1~50 Hz	220 V1~60 Hz	230 V1~50 Hz	220 V1~50 Hz	400 V3~50 Hz
Puissance (UE) 2019/1781 §2(2) (j) :	3,3 kW	3 kW	3,1 kW	3 kW	3 kW	3,5 kW
Fusible (caractéristique « C » ou « K ») :	16 A	13 A	15 A	16 A	16 A	10 A
Classe de protection : I I I I	II
Type de protection :	IP X5	IP X5	IP X5	IP X5	IP X5	IP X5
Pression de service :	14,5 MPa (145 bar)	12,5 MPa (125 bar)	13,5 MPa (135 bar)	15 MPa (150 bar)	15 MPa (150 bar)	16 MPa (160 bar)
Pression max. admissible :	20 MPa (200 bar)	18 MPa (180 bar)	20 MPa (200 bar)	20 MPa (200 bar)	20 MPa (200 bar)	20 MPa (200 bar)
Pression max. d'eau d'alimentation :	1 MPa (10 bar)	1 MPa (10 bar)	1 MPa (10 bar)	1 MPa (10 bar)	1 MPa (10 bar)	1 MPa (10 bar)
Débit d'eau max. :	660 l/h	660 l/h	610 l/h	620 l/h	620 l/h	760 l/h
Débit d'eau selon la norme EN 60335-2-79 :	590 l/h	590 l/h	560 l/h	560 l/h	560 l/h	700 l/h
Hauteur max. d'aspiration :	1 m	1 m	1 m	1 m	1 m	1 m
Température max. d'arrivée d'eau avec alimentation en eau sous pression :	60 °C (> 40 °C max. 1h)	60 °C (> 40 °C max. 1h)	60 °C (> 40 °C max. 1h)	60 °C (> 40 °C max. 1h)	60 °C (> 40 °C max. 1h)	60 °C (> 40 °C max. 1h)
Température max. d'arrivée d'eau en mode aspiration :	40 °C	40 °C	40 °C	40 °C	40 °C	40 °C
Force de recul max. :	24,6 N2)	24,1 N2)	21 N2)22,3 N3)	22,7 N2)24,2 N3)	22,7 N2)	29,6 N2)31,5 N3)
Longueur env. :	392 mm	392 mm	392 mm	392 mm	392 mm	392 mm
Largeur env. :	390 mm	390 mm	390 mm	390 mm	390 mm	390 mm
Hauteur env. :	1164 mm	1164 mm	1164 mm	1164 mm	1164 mm	1164 mm

	RE 232 RE 232	1)	RE 232	RE 272 PLUS	RE 272 PLUS4)	RE 282 PLUS
Poids (avec dispositif de projection et flexible haute pression) :	env. 36 kg	env. 36 kg	env. 37 kg	env. 42 kg	env. 42 kg	env. 42 kg
Longueur de flexible haute pression (tresse métallique) :	10 m, DN 06	10 m, DN 06	10 m, DN 06	15 m, DN 06	15 m, DN 06	15 m, DN 06
1) Grande-Bretagne2) Buse à jet plat3) Turbobuse4) Argentine

Niveaux sonores et taux de vibrations

	RE 232	RE 272 PLUS	RE 272 PLUS1)	RE 282 PLUS
Niveau de pression sonore Lpa suivant ISO 3744 (à 1 m de distance)	75,7 dB(A)	72,4 dB(A)	76 dB(A)	73,4 dB(A)
Niveau de puissance acoustique Lwa suivant ISO 3744	89,9 dB(A)	86,6 dB(A)	86,6 dB(A)	87,6 dB(A)
Taux de vibrations ahv à la poinée, suivant ISO 5349	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2
1) Argentine

Pour le niveau de pression sonore et le niveau de puissance acoustique, la valeur K selon la directive RL 2006/42/CE est de 2,0 dB(A); pour le taux de vibrations, la valeur K selon la directive RL 2006/42/CE est de 2,0 m/s ².

fabrication, de l'importation, de la mise sur le marché et de l'utilisation des substances chimiques.

Plus plus d'informations sur le respect du règlement REACH N° (CE) 1907/2006, voir www. stihl. com/reach

REACH

REACH (enRegistrement, Evaluation et Autorisation des substances CHimiques) est le nom d'un règlement CE qui couvre le contrôle de la

Dépannage

Avant toute intervention sur la machine, retirer la fiche de la prise de courant, fermer le robinet d'eau et actionner le pistolet jusqu'à ce que la pression soit tombée.

Défaut Cause Remède
Le moteur ne démarre pas à la mise en marche (il bourdonne seulement à la mise en circuit)	La tension secteur est trop faible ou l'alimentation électrique présente un défaut	Vérifier le branchement électrique.Vérifier la fiche, le câble et le commutateur.
	La section du câble de rallonge ne convient pas	Utiliser une rallonge de section suffisante,– voir « Branchement électrique ».
	Rallonge électrique trop longue	Brancher la machine sans rallonge électrique ou avec une rallonge plus courte.
	Le coupe-circuit du secteur a sauté Mettre la m machine hors tension, actionnerla gâchette du pistolet jusqu'à ce que l'eau ressorte plus de la buse que goutte à goutte, enclencher le bouton de sécurité, enclencher le coupe-circuit du secteur.
	Pistolet de pulvérisation non actionné	À la mise en marche, actionner le pistolet.
Le moteur se met en marche et s'arrête continuellement	La pompe haute pression ou le dispositif de projection n'est pas étanche	Faire réparer la machine par le revendeur spécialisé1).
Le moteur s'arrête La machine s'arrête	à cause d'une surchauffe du moteur	Contrôler si la tension du secteur correspond à la tension spécifiée pour la machine, laisser le moteur refroidir pendant au moins 5 minutes.
Jet déformé, imprécis, pas clairement défini	Buse encrassée Nettoyer la buse, voir « Maintenance ».

Avant toute intervention sur la machine, retirer la fiche de la prise de courant, fermer le robinet d'eau et actionner le pistolet jusqu'à ce que la pression soit tombée.

Défaut Cause Remède
Variations de pression ou chute de pression	Manque d'eau Ouvrir le robinet d'eau à fond.	Respecter la hauteur d'aspiration admissible (seulement en fonctionnement avec aspiration d'eau).
	Buse haute pression de la tête de projection encrassée	Nettoyer la buse haute pression, voir « Maintenance ».
	Tamis d'entrée d'eau de la pompe obstrué	Nettoyer le tamis d'entrée d'eau, voir « Maintenance ».
	Filtre à eau de l'entrée de la pompe encrassé	Nettoyer le filtre à eau, voir « Maintenance ».
	Manque d'étanchéité de la pompe haute pression, soupapes défectueuses	Faire réparer la machine par le revendeur spécialisé 1).
	Buse bouchée Nettoyer la buse.
Aucun apport de détergent	Réservoir à détergent vide	Remplir le réservoir à détergent.
	Système d'aspiration de détergent obstrué	Éliminer l'obstruction.
	Injecteur usé Faire réparer la machine par le revendeur spécialisé 1).

1) STIHL recommande de s'adresser au revendeur spécialisé STIHL

Instructions pour les réparations

L'utilisateur de ce dispositif est autorisé à effectuer uniquement les opérations de maintenance et les réparations décrites dans la présente Notice d'emploi. Les réparations plus poussées ne doivent être effectuées que par le revendeur spécialisé.

STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les revendeurs spécialisés STIHL participent régulièrement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.

Pour les réparations, monter exclusivement des pièces de rechange autorisées par STIHL pour ce dispositif ou des pièces similaires du point de vue technique. Utiliser exclusivement des pièces de rechange de haute qualité. Sinon, des accidents pourraient survenir et le dispositif risquerait d'être endommagé.

STIHL recommande d'utiliser des pièces de rechange d'origine STIHL.

Les pièces de rechange d'origine STIHL sont reconnaissables à leur référence de pièce de rechange STIHL, au nom STIHL et, le cas échéant, au symbole d'identification des pièces de rechange STIHL G_ (les petites pièces ne portent parfois que ce symbole).

Mise au rebut

Le nettoyeur haute pression, ses accessoires et leur emballage doivent être mis au recyclage.

Ne pas jeter le nettoyeur haute pression, ses accessoires ou leur emballage à la poubelle.

Pour obtenir de plus amples informations concernant l'élimination de ces déchets, consulter le revendeur spécialisé STIHL.

- Le nettoyeur haute pression, ses accessoires et leur emballage doivent être éliminés conformément à la réglementation pour la protection de l'environnement.

Déclaration de conformité UE

déclare, sous sa seule responsabilité, que le produit suivant :

Genre de machine : Nettoyeur haute pression

Marque de fabrique : STIHL

Type : RE 232

Identification de la 4788

série :

Type : RE 272 PLUS

Identification de la 4788

série :

Type : RE 282 PLUS

Identification de la 4788

série :

est conforme à toutes les prescriptions applicables des directives 2011/65/UE, 2006/42/CE, 2014/30/UE et 2009/125/CE et a été développé et fabriqué conformément à la version des normes suivantes respectivement valable à la date de fabrication :

EN ISO 12100-1, EN ISO 12100-2, EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-79, EN 61000-3-2, EN 61000-3-11, EN 50581.

Le calcul du niveau de puissance acoustique mesuré et du niveau de puissance acoustique garanti a été effectué suivant une procédure conforme à la directive 2000/14/CE, annexe V.

Niveau de puissance acoustique mesuré

RE 232 89,9 dB(A)

RE 272 PLUS 86,6 dB(A)

RE 282 PLUS 87,6 dB(A)

Niveau de puissance acoustique garanti

RE 232 91 dB(A)

RE 272 PLUS 89 dB(A)

RE 282 PLUS 90 dB(A)

Conservation des documents techniques :

L'année et le pays de fabrication de l'appareil est indiquée sur son étiquette CE.

Waiblingen, le 25/01/2021

Chef du service Données, Prescriptions et Homologation Produits

Índice

1) STIHL adviseert de STIHL dealer
