Type de produit	Thermostat pour commande de ventilateurs
Marque	Maico
Modèle	TH 16
Dimensions (L x H x P)	115 x 150 x 68 mm
Poids	0,3 kg
Alimentation	250 V CA / 400 V 3 Ph, 50/60 Hz
Charge maximale (résistive, 250 V CA, borne 1-3)	16 A
Charge maximale (inductive, 250 V CA, borne 1-3)	4 A
Différence de commutation	1,5 K
Type de protection	IP 54
Classe de protection	I
Plage de réglage de température	0 à +50 °C
Température ambiante max.	+50 °C
Température de stockage	-20 à +50 °C
Type de montage	Montage apparent
Fonctions principales	Activation/désactivation de ventilateurs selon la température de l'air, réglage par bouton rotatif
Entretien et nettoyage	Nettoyer régulièrement le boîtier et la sonde avec un chiffon sec
Sécurité	Installation par électricien qualifié, coupure de tous les circuits avant accès aux bornes
Pièces détachées et réparabilité	Dépannage exclusivement par électricien ; contacter le fabricant pour pièces
Informations générales	Usage intérieur uniquement, ne pas utiliser en atmosphère explosive

FOIRE AUX QUESTIONS - TH 16 Maico

Quelle est la fonction du thermostat Maico TH 16 ?

Le TH 16 est un thermostat qui commande un ou plusieurs ventilateurs en fonction de la température de l’air. Il active les ventilateurs lorsque la température dépasse la consigne et les désactive lorsqu'elle redescend.

Quelle est la plage de température réglable ?

La température de consigne est réglable de 0 à +50 °C à l’aide du bouton rotatif.

Puis-je utiliser ce thermostat en extérieur ?

Non, le thermostat est exclusivement conçu pour une utilisation à l’intérieur. Une utilisation en extérieur peut endommager l’appareil.

Comment installer le TH 16 ?

L’installation doit être réalisée par un électricien qualifié. Coupez l’alimentation, fixez le boîtier au mur, raccordez les câbles selon le schéma de branchement (chapitre 16 de la notice), puis remettez le cache et le bouton rotatif.

Quel type de câble utiliser pour le raccordement ?

Le presse-étoupe PG accepte des câbles de diamètre extérieur de 6 à 12 mm. Les bornes acceptent des sections jusqu’à 2,5 mm².

Le thermostat peut-il commander un ventilateur triphasé ?

Oui, mais il faut utiliser un contacteur supplémentaire MAICO US 16 T (accessoire) pour commuter les ventilateurs triphasés.

Quelle est la différence de commutation du thermostat ?

La différence de commutation (hystérésis) est de 1,5 K. Par exemple, si la consigne est à 30 °C, le ventilateur s’enclenche à 30 °C et se coupe à 28,5 °C.

Comment nettoyer le thermostat ?

Nettoyez régulièrement le boîtier et la sonde de température avec un chiffon sec. N’utilisez pas de produits nettoyants agressifs.

Que faire en cas de dysfonctionnement ?

La suppression des dysfonctionnements doit être effectuée exclusivement par un électricien qualifié. Consultez la section 14 de la notice pour les procédures.

Comment éliminer le thermostat en fin de vie ?

Ne jetez pas l’appareil avec les ordures ménagères. Déposez-le dans un point de collecte pour déchets électriques et électroniques afin d’assurer un recyclage respectueux de l’environnement.

MODE D'EMPLOI TH 16 Maico

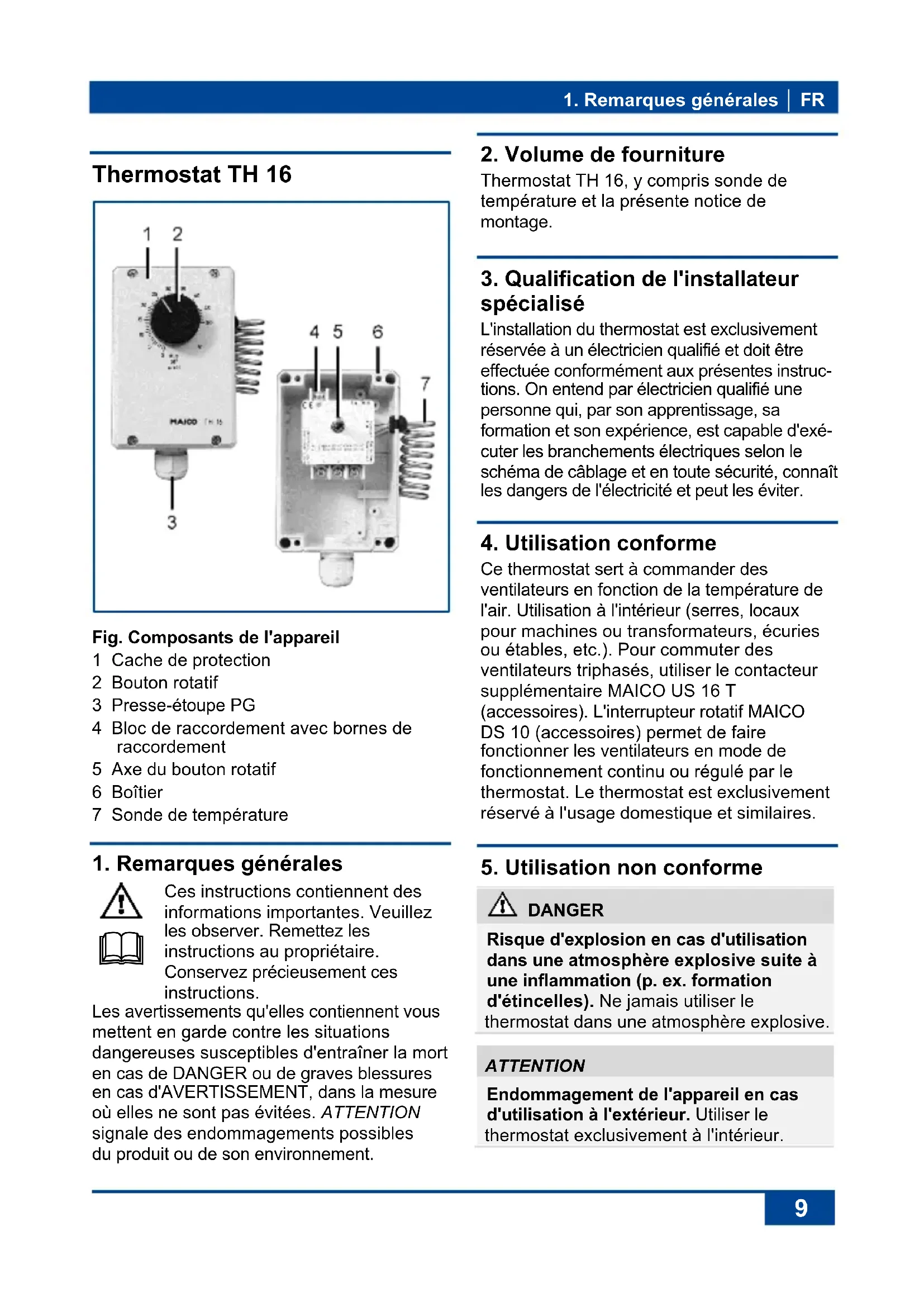

Fig. composants de l'appareil

1 Cache de protection 2 Bouton rotatif 3 Presse-étoupe PG 4 Bloc de raccordement avec bornes de raccordement 5 Axe du bouton rotatif 6 Boîtier 7 Sonde de température

1. Remarques générales

Ces instructions contiennent des informations importantes. Veuillez les observer. Remettez les instructions au propriétaire. Conservez précieusement ces instructions.

Les avertissements qu'elles contiennent vous mettent en garde contre les situations dangereuses susceptibles d'entraîner la mort en cas de DANGER ou de graves blessures en cas d'AVERTISSEMENT, dans la mesure où elles ne sont pas évitées. ATTENTION signale des endommagements possibles du produit ou de son environnement.

2. Volume de fourniture

Thermostat TH 16, y compris sonde de température et la présente notice de montage.

3. Qualification de l'installateur spécialisé

L'installation du thermostat est exclusivement réservée à un électricien qualifié et doit être effectuée conformément aux présentes instructions. On entend par électricien qualifié une personne qui, par son apprentissage, sa formation et son expérience, est capable d'exécuter les branchements électriques selon le schéma de câblage et en toute sécurité, connaît les dangers de l'électricité et peut les éviter.

4. Utilisation conforme

Ce thermostat sert à commander des ventilateurs en fonction de la température de l'air. Utilisation à l'intérieur (serres, locaux pour machines ou transformateurs, écuries ou étables, etc.). Pour commuter des ventilateurs triphasés, utiliser le contacteur supplémentaire MAICO US 16 T (accessoires). L'interrupteur rotatif MAICO DS 10 (accessoires) permet de faire fonctionner les ventilateurs en mode de fonctionnement continu ou régulé par le thermostat. Le thermostat est exclusivement réservé à l'usage domestique et similaires.

DANGER

Risque d'explosion en cas d'utilisation dans une atmosphère explosive suite à une inflammation (p. ex. formation d'étincelles). Ne jamais utiliser le thermostat dans une atmosphère explosive.

Attention

Endommagement de l'appareil en cas d'utilisation à l'extérieur. Utiliser le thermostat exclusivement à l'intérieur.

Attention

Endommagement de l'appareil suite à modifications ou transformations. Les modifications et transformations apportées sur l'appareil sont rigoureusement interdites et dégagent le fabricant de toute responsabilité et garantie.

Avertissement

Danger pour les personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou psychiques réduites ou sans connaissances suffisantes.

L'installation, la mise en service, le nettoyage et l'entretien du thermostat ne pourront être effectués que par des personnes conscientes des risques présentés par ces travaux et en mesure de les éviter.

DANGER

Risque d'électrocution. Avant d'accéder aux bornes de raccordement :

• couper tous les circuits d'alimentation électrique, recouvrir ou isoler les pièces adjacentes sous tension, les protéger contre une remise en marche inopinée, ▶ contrôler l'absence de tension.

7. Fonctionnement / commande

En cas de dépassement de la température de consigne par le haut/bas, le thermostat active ou désactive un ou plusieurs ventilateurs. La température de consigne est réglable par le biais du bouton rotatif [2].

La différence de commutation entre la température d'activation/de désactivation est de 1,5 K.

8. Caractéristiques techniques

→ Plaque signalétique sur l'appareil.

Tension de service	250 V CA / 400 V 3 Ph
Fréquence du secteur	50/60 Hz
Charge maximale (charge inductive)
250 V CA, borne 1-3	4 A
250 V CA, borne 1-2	4 A
400 V CA, borne 1-3	4 A
400 V CA, borne 1-2	2 A
Charge maximale (charge ohmique)
250 V CA, borne 1-3	16 A
250 V CA, borne 1-2	8 A
400 V CA, borne 1-3	10 A
400 V CA, borne 1-2	4 A
Différence de commutation	1,5 K
Type de protection	IP 54
Classe de protection	I
Type de montage	Montage apparent
Poids	0,3 kg
Dimensions (lxhxp)	115x150x68 mm

9. Conditions ambiantes et limites d'utilisation

Température ambiante	+50 °C max.
Plage de réglage de la température	0 à +50 °C

10. Stockage

Stockage uniquement dans un endroit sec (de -20 à +50 °C).

Attention

Valeurs de mesure erronées en raison d'un emplacement de montage inapproprié. Positionner correctement la sonde de température [7] :

Éviter les facteurs de perturbation. Éviter l'impact direct des rayons du soleil.

Ne pas installer dans une zone de courant d'air, d'air chaud ou froid (cuisinière, radiateur, réfrigérateur, fenêtre, entrée d'air par bouche d'extraction-insufflation/grille intérieure, etc.). ➢ Ne pas utiliser dans une unité de montage avec d'autres appareils générateurs de chaleur (p. ex. variateur).

• Monter l'appareil exclusivement sur une base sèche et plane. Position d'installation au choix.
• N'utiliser l'appareil que s'il est complètement monté sur une installation électrique permanente.
• L'appareil ne doit fonctionner qu'à la tension et à la fréquence indiquées sur la plaque signalétique.
• La réglementation en vigueur pour l'installation électrique et notamment, pour l'Allemagne, la norme DIN VDE 0100 et les parties correspondantes, doivent être respectées.
• La zone de serrage des presse-étoupes PG [3] convient à des câbles de raccordement de diamètre extérieur compris entre 6 et 12 mm.
• Bornes de raccordement pour section de câble max. 2,5 mm².
• Prévoir un dispositif de coupure du secteur avec une ouverture de contact d'au moins 3 mm par pôle.

- Le type de protection n'est assuré que si le montage est effectué selon les instructions et si les câbles ont été introduits correctement dans le boîtier.

11.2 Montage de l'appareil

1. Couper les circuits d'alimentation, apposer un panneau d'avertissement de manière bien visible pour éviter toute remise en service intempestive.
2. Déposer le bouton rotatif [2].
3. Enlever le cache de protection [1] (4 vis).
4. Fixer le boîtier [6] sur le mur avec 4 vis. Le matériel de fixation approprié est à fournir par le client.

Attention

Risque de court-circuit par humidité suite à une insertion incorrecte des câbles de raccordement dans le boîtier.

Veiller à ce que les joints en caoutchouc du presse-étoupe PG enserrent fermement les câbles de raccordement.

1. Introduire les câbles de raccordement dans le bornier à travers le presse-étoupe PG. Bloquer les câbles de raccordement avec le presse-étoupe PG.
2. Connecter les câbles de raccordement selon le schéma de branchement (→ Chapitre 16). Contrôler le câblage, resserrer les vis des bornes de raccordement si besoin est.
3. Poser le cache de protection [1] (4 vis) et enficher le bouton rotatif [2]. Veiller à ne pas endommager l'axe du bouton rotatif [5] et s'assurer que le joint en caoutchouc enserre bien l'axe et le bord du boîtier.
4. Installer le(s) ventilateur(s) conformément au Mode d'emploi. Activer le fusible secteur.

12. Mise en service

1. Contrôler la concordance avec les caractéristiques techniques → plaque signalétique.
2. Régler la température de consigne avec le bouton rotatif [2].
3. Effectuer un test de fonctionnement.

13. Nettoyage

Nettoyer régulièrement le boîtier et la sonde de température avec un chiffon sec.

14. Suppression de dysfonctionnements

La suppression de dysfonctionnements doit exclusivement être effectuée par un électricien.

15. Démontage, élimination

Le démontage doit exclusivement être effectué par un électricien.

Les appareils usagés et composants électriques ne doivent être démontés que par des personnes initiées à l'électrotechnique. Une élimination dans les règles de l'art évite les effets négatifs sur l'homme et l'environnement et permet un recyclage de matières premières précieuses, tout en minimisant l'impact sur l'environnement.

Ne pas éliminer les composants suivants avec les ordures ménagères !Appareils usagés, pièces d'usure (p. ex. filtres à air), composants défectueux, déchets électriques et électroniques, liquides / huiles nuisibles à l'environnement etc.Apportez-les aux points de collecte pouvant assurer une élimination et un recyclage respectueux de l'environnement (→ législation concernant la gestion des déchets).

1. Triez les composants selon les groupes de matériaux.
2. Éliminez les matériaux d'emballage (carton, matériaux de remplissage, plastiques) via des systèmes de recyclage et des déchetteries adaptés.
3. Respectez les prescriptions nationales et locales.

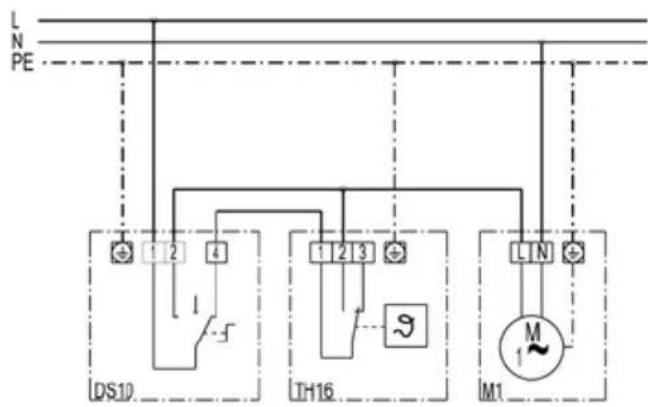

16. Schaltbild / wiring diagram / schéma de branchement

L N PE DS10 TH16 M1

DS 10	Drehschalter / Rotary switch / Interrupteur rotatif
Klemme 2 / Terminal 2 / Borne 2	Dauerbetrieb / continuous operation / fonctionnement continu
Klemme 4 / Terminal 4 / Borne 4	Regelbetrieb / temperature-controlled operation / fonctionnement régulé par thermostat
TH 16	Thermostat
M1	Ventilator / Fan / Ventilateur
