THD 10 - Thermostat Maico - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Thermostat électronique programmable, plage de température réglable de 5 à 30°C, précision de ±0,5°C.
Utilisation	Idéal pour le contrôle de la température dans les systèmes de chauffage et de climatisation, facile à installer et à programmer.
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement, nettoyer l'écran et les contacts, remplacer les piles si nécessaire.
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surchauffes, ne pas exposer à l'humidité.
Informations générales	Compatible avec la plupart des systèmes de chauffage, garantie de 2 ans, support technique disponible.

FOIRE AUX QUESTIONS - THD 10 Maico

Comment réinitialiser mon thermostat Maico THD 10 ?

Pour réinitialiser le thermostat, appuyez simultanément sur les boutons 'Mode' et 'Réglage' pendant 5 secondes jusqu'à ce que l'écran clignote. Cela rétablira les paramètres d'usine.

Pourquoi mon thermostat Maico THD 10 n'affiche-t-il pas la température ?

Vérifiez si le thermostat est correctement alimenté. Assurez-vous également que le capteur de température est propre et non obstrué.

Comment changer la température de consigne sur le Maico THD 10 ?

Pour changer la température de consigne, utilisez les boutons '+' et '-' pour ajuster la température souhaitée sur l'écran d'affichage.

Mon thermostat Maico THD 10 ne répond pas aux commandes, que faire ?

Essayez de débrancher le thermostat pendant quelques minutes, puis rebranchez-le. Si le problème persiste, vérifiez les connexions électriques.

Comment passer du mode chauffage au mode refroidissement sur le Maico THD 10 ?

Appuyez sur le bouton 'Mode' jusqu'à ce que l'icône correspondant au mode souhaité apparaisse sur l'écran.

Le thermostat Maico THD 10 fait-il du bruit ?

Un léger bruit peut être normal lors du fonctionnement. Si le bruit est fort ou inhabituel, vérifiez les fixations et les connexions internes.

Comment régler la minuterie sur le thermostat Maico THD 10 ?

Accédez au menu 'Minuterie' en appuyant sur le bouton 'Réglage', puis utilisez les boutons '+' et '-' pour définir la durée souhaitée.

Que faire si l'affichage de mon thermostat Maico THD 10 est éteint ?

Vérifiez si l'appareil est sous tension. Assurez-vous également que le fusible n'est pas grillé et que les connexions électriques sont sécurisées.

Comment calibrer la température de mon Maico THD 10 ?

Pour calibrer la température, accédez au menu 'Réglage', sélectionnez 'Calibration', puis ajustez la température affichée selon vos besoins.

Le thermostat Maico THD 10 peut-il être utilisé avec un système de chauffage à eau ?

Oui, le Maico THD 10 est compatible avec les systèmes de chauffage à eau, assurez-vous simplement que les paramètres sont correctement configurés.

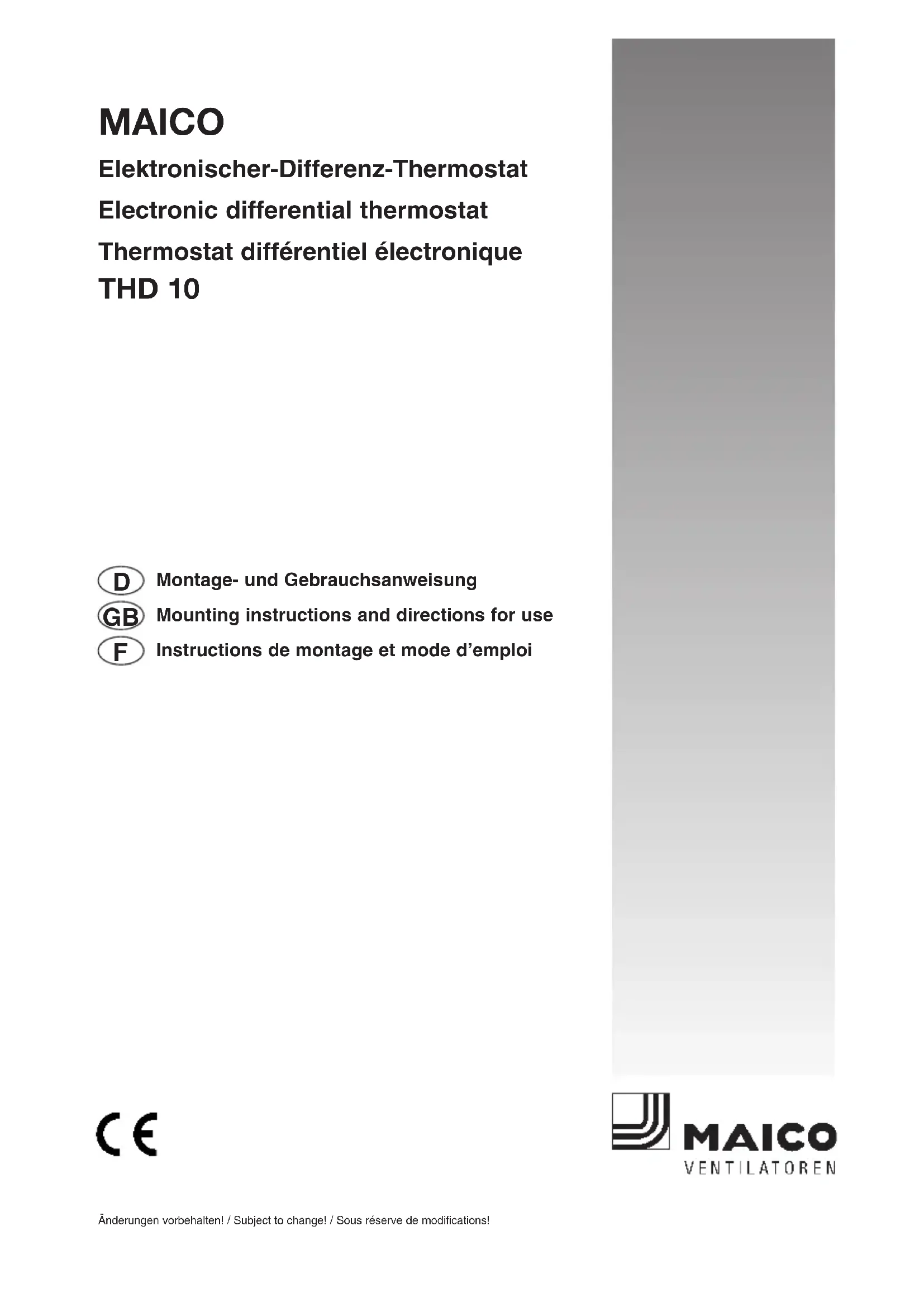

MODE D'EMPLOI THD 10 Maico

Instructions de montage et mode d'emploi

P1 Réglage: Consigne de température

P2 Reglage: Différence de température

R1 Sonde de température ambiente

R2 Sonde de température au plafond

M1 Ventilateur

Remarques importantes

Utilisation conforme aux dispositions: MAICO n'assume aucune responsabilité pour les dommages resultant d'une utilisation contraire aux dispositions. Le raccordement electrique et les réparations ne doivent être effectues que par des spécialistes en electriloté. Lors de l'installation electrique, et du montage de l'appareil, respecter les prescriptions en vigueur et, en particulier, les parties correspondantes de DIN VDE 0100. Le thermostat différentiellectronique ne doitetreexploitequ'ala tensionde calcul indiqueesurla plaque signaletique. L'appareil ne doit etre raccordé qu'a une installation electrique fixe. Cette installation doit etre equipee d'un dispositif de coupure du secteur avec au moins 3 mm d'ouverture de contact sur chaque pole. - Température ambiente admissible 0° C à + 40°C. Possible de mettre en service et hors service, en fonction de la températe, un ou plusieurs ventilateurs identiques jusqu'à une Intensité maximum de l_ = 10 A. Le cable de raccordement ne doit etre introduit que par la face inférieure du boitier. Le fait de ne pas respecter cette consigne a pour effet d'annuler la garantie. Le mode de Protection IP 54 seulement avec recouvrement fermé. - Ce type d'appareil satisfait aux exigences techniques de sécurité de VDE, dans le cadre de la loi sur la sécurité des appareils, de même qu'aux dispositions correspondantes des directives CE.

Description

Le thermostat différentiel électronique THD 10 enregistre la température par le bian de deux sondes séparées. La première sonde est par exemple installée dans la zone de jour, la deuxième étant installée dans la zone du plafond. Les ventilateurs installés au plafond se mettent en service au hors service en fonction du réglage de la température et de la différence de température sur le thermostat.

Les deux sondes se raccordent au thermostat par l'intermédiaire de deux cables à 2 tons séparés.

Mode de fonctionnement

Si la températe ambiente chute au-dessous de la valeur de consigne préselectionnée et que, dans le même temps, la températe au planon dépasse de la différence ce températe reglee la températe ambiente, le relais de sortie met le ou les ventilateurs en service.

Le relais ne commute pas

1. si la différence de température entre la sonde du plafond et la sonde installée dans la zone de chaque est inférieure à la valeur qui a été régliée, et
2. si la différence de température est supérieure à la valeur régée mais que la température n'est pas inférieure à la température de consigne (l'éte, par exemple).

Par l'intermédiaire du relais, les ventilateurs peuvent etre directement commutes ou bien un variateur de vitesses intercale peut etre piloté.

Raccordementélectrique

Voir schema de cablage à la figure 1 ou schema de cablage figurant à l'intérieur d'appareil.

\Section*{Caracteristique techniques}

- Raccordement au secteur:	230V/50Hz
- Intensité continue maximum admissible:	10A
- Température ambiente admissible:	0°C à 140°C
- Plage de températures (valeur de consigné):	+5°C à -35°C régiable
- Difference de température ΔT (température pièce/plafond):	3-10K régiable
- Hysteresis de commutation:	2K
DEL verte: s'allume lorsque la tension secteur est présente
- DEL jaune: s'allume lorsque le ventilateur est en service
- Mode de protection (seulement avec recouvrement terme):	IP 54
- Dimensions (LaxxP):	125x195x110
