P5727T - Sonnette de portes Emos - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonnette sans fil
Marque	Emos
Modèle	P5727T
Portée extérieure maximale	150 m à l'air libre
Portée intérieure estimée	Environ 30 m (dans un espace construit)
Indice de protection du bouton	IP44 (étanche)
Alimentation du bouton	1 pile CR2032 3V
Alimentation du carillon	Secteur (prise électrique)
Nombre de boutons appairables	Plusieurs (appairage individuel)
Changement de mélodie	Oui (bouton sur carillon)
Réglage du volume	Oui (bouton sur carillon)
Appariement	Auto-apprentissage (self-learning)
Contenu de l'emballage	Ruban adhésif double face
Installation murale	Vis ou ruban adhésif double face
Utilisation du bouton	Extérieur (IP44)
Utilisation du carillon	Intérieur, local sec
Nettoyage	Chiffon doux humide avec savon doux
Sécurité	Ne pas exposer à l'humidité, chocs, températures élevées
Conformité	Directive 2014/53/UE

FOIRE AUX QUESTIONS - P5727T Emos

Comment appairer le bouton au carillon ?

Insérez la pile CR2032 dans le bouton en respectant la polarité. Branchez le carillon sur une prise, puis appuyez longuement (environ 5 secondes) sur le bouton d'appariement du carillon. Le carillon sonne 2 fois et passe en mode apprentissage pendant 30 secondes. Appuyez sur le bouton de la sonnette : le carillon retentit une nouvelle fois, confirmant l'appairage.

Que faire si la portée est réduite ?

La portée peut diminuer à environ 30 m dans un environnement construit. Évitez d'installer le bouton sur des surfaces métalliques ou à proximité d'obstacles métalliques. Vérifiez l'état de la pile du bouton et remplacez-la si nécessaire.

Comment changer la pile du bouton ?

Retirez la partie arrière du carter du bouton en insérant un tournevis dans l'orifice latéral. Remplacez la pile par une CR2032 neuve en respectant la polarité. Refermez le carter.

Le carillon ne sonne pas, que faire ?

Vérifiez que le carillon est bien branché et que le bouton est appairé. Testez le bouton : la LED rouge doit s'allumer lors de l'appui. Si la LED ne s'allume pas, remplacez la pile. Si le problème persiste, effectuez un effacement de la mémoire (appui long de 10 secondes sur le bouton d'appariement du carillon) et réappairez le bouton.

Puis-je installer le bouton sur une surface métallique ?

Non, il est déconseillé d'installer le bouton sur des objets métalliques ou des matériaux contenant du métal (ex : châssis métallique dans les fenêtres en plastique). Cela peut perturber la transmission radio et réduire la portée.

Comment effacer la mémoire des boutons appairés ?

Appuyez longuement sur le bouton d'appariement du carillon pendant environ 10 secondes. Le carillon sonnera 3 fois, indiquant que la mémoire de tous les boutons appairés a été effacée.

Comment nettoyer le carillon et le bouton ?

Débranchez d'abord le carillon de la prise. Utilisez un chiffon doux humide avec un peu de savon doux. N'utilisez jamais de produits agressifs ou de solvants. Pour le bouton, essuyez-le avec un chiffon humide.

Le carillon peut-il être utilisé à l'extérieur ?

Non, le carillon (récepteur) est conçu uniquement pour une utilisation à l'intérieur, dans des locaux secs. Le bouton (émetteur) peut être installé à l'extérieur grâce à son indice IP44.

Que faire en cas de non-utilisation prolongée ?

Retirez la pile du bouton pour éviter toute fuite. Conservez le carillon dans un endroit sec et à l'abri de la poussière.

Où trouver la déclaration de conformité ?

La déclaration de conformité UE est disponible à l'adresse Internet suivante : http://www.emos.eu/download. L'appareil est conforme à la directive 2014/53/UE.

MODE D'EMPLOI P5727T Emos

Ce bouton a été conçu pour un carillon sans fil de type P5727.

Spécifications

Portée du signal : jusqu'à 150 m à l'air libre (dans un espace construit, elle pourra tomber à 20 % de cette valeur)

Bouton : étanche; indice de protection IP44

Appariement du carillon aux boutons : fonction de «self-learning»

Alimentation du bouton : 1 pile de 3 V (de type CR2032)

Contenu des fournitures : ruban adhésif double face

Description du bouton

(voir la Fig. 1)

A – pile

B – bouton de la sonnette (diode LED du bouton)

Retrait du cache du compartiment destiné à la pile du bouton

(voir la Fig. 2)

Description du carillon

(voir la Fig. 3)

1 – bouton permettant de changer de mélodie

2 – bouton de réglage du volume

3 – bouton d'appariement

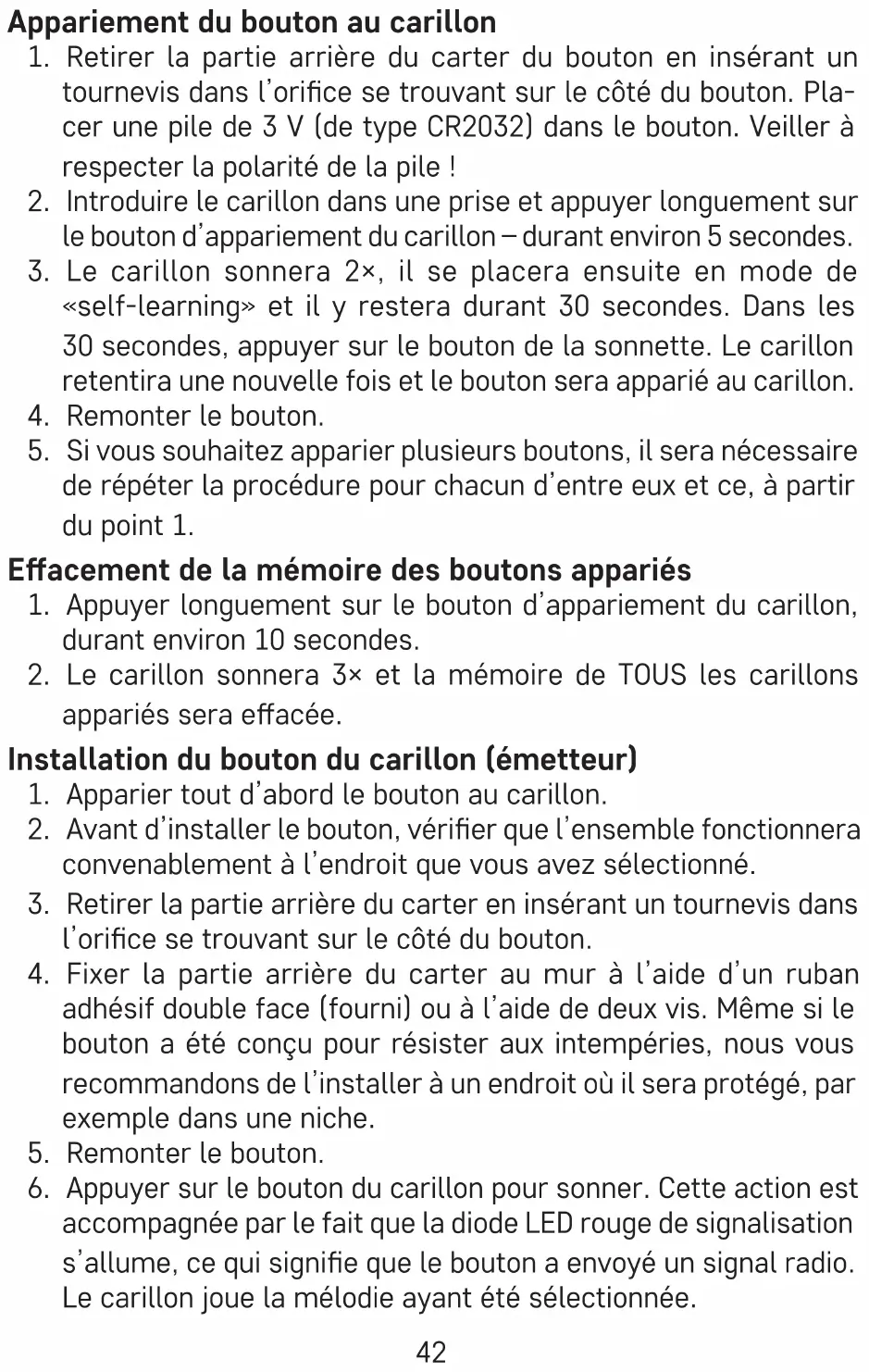

Appariement du bouton au carillon

1. Retirer la partie arrière du carter du bouton en insérant un tournevis dans l'orifice se trouvant sur le côté du bouton. Placer une pile de 3 V (de type CR2032) dans le bouton. Veiller à respecter la polarité de la pile !
2. Introduire le carillon dans une prise et appuyer longuement sur le bouton d'appariement du carillon – durant environ 5 secondes.
3. Le carillon sonnera 2×, il se placera ensuite en mode de «self-learning» et il y restera durant 30 secondes. Dans les 30 secondes, appuyer sur le bouton de la sonnette. Le carillon retentira une nouvelle fois et le bouton sera apparié au carillon.
4. Remonter le bouton.
5. Si vous souhaitez apparier plusieurs boutons, il sera nécessaire de répéter la procédure pour chacun d'entre eux et ce, à partir du point 1.

Effacement de la mémoire des boutons appariés

1. Appuyer longuement sur le bouton d'appariement du carillon, durant environ 10 secondes.
2. Le carillon sonnera 3× et la mémoire de TOUS les carillons appariés sera effacée.

Installation du bouton du carillon (émetteur)

1. Apparier tout d'abord le bouton au carillon.
2. Avant d'installer le bouton, vérifier que l'ensemble fonctionnera convenablement à l'endroit que vous avez sélectionné.
3. Retirer la partie arrière du carter en insérant un tournevis dans l'orifice se trouvant sur le côté du bouton.
4. Fixer la partie arrière du carter au mur à l'aide d'un ruban adhésif double face (fourni) ou à l'aide de deux vis. Même si le bouton a été conçu pour résister aux intempéries, nous vous recommandons de l'installer à un endroit où il sera protégé, par exemple dans une niche.
5. Remonter le bouton.
6. Appuyer sur le bouton du carillon pour sonner. Cette action est accompagnée par le fait que la diode LED rouge de signalisation s'allume, ce qui signifie que le bouton a envoyé un signal radio. Le carillon joue la mélodie ayant été sélectionnée.

Commentaire : Le bouton du carillon (émetteur) peut être installé sans aucun problème sur du bois ou sur un mur en briques. Il conviendra cependant de ne jamais installer le bouton sur des objets métalliques ou sur des matériaux qui contiennent du métal (comme les structures en plastique des fenêtres et des portes qui renferment un châssis métallique).

L'émetteur pourrait en effet ne pas fonctionner correctement.

Entretien et maintenance

Ce carillon digital sans fil est un dispositif électronique sensible, il sera donc nécessaire de respecter les mesures et consignes suivantes :

- Le carillon (récepteur) n'a été conçu que pour être utilisé à l'intérieur, dans des locaux secs.

- Le carillon doit être installé à un endroit qui est facile d'accès et ce, afin de pouvoir facilement le manipuler et le débrancher.

- Vérifier de temps en temps que le bouton du carillon fonctionne correctement et remplacer les piles suffisamment à temps. N'utiliser que des piles alcalines de qualité et répondant aux paramètres prescrits.

- Si vous prévoyez de ne pas utiliser votre carillon durant une longue période, il conviendra de retirer la pile du bouton du carillon.

- Ne pas exposer le bouton ni le carillon à des chocs ou des coups importants.

- Ne pas exposer le bouton ni le carillon à des températures élevées, au rayonnement solaire direct ou à l'humidité.

- Avant de nettoyer le carillon, il est nécessaire de le débrancher du réseau électrique en le retirant de sa prise.

- Pour le nettoyage, utiliser un chiffon doux humide avec un peu de savon, ne pas utiliser de produits de nettoyage agressifs ni de solvants.

- Cet appareil n'a pas été conçu pour être utilisé par des personnes (enfants compris) qui ont des capacités physiques et/ou sensorielles limitées, qui ont des troubles mentaux ou qui ne sont pas suffisamment expérimentées, à moins qu'elles ne soient sous la surveillance d'une personne qui est responsable

de leur sécurité ou qu'une telle personne leur ait fait suivre une formation relative à l'utilisation de l'appareil. Les enfants doivent rester sous surveillance afin de les empêcher de jouer avec cet appareil.

Ne pas jeter avec les ordures ménagères. Utilisez des points de collecte spéciaux pour les déchets tries. Contactez les autorités locales pour obtenir des informations sur les points de collecte. Si les appareils électroniques sont mis en décharge, des substances dangereuses peuvent atteindre les eaux souterraines et, par la suite, la chaîne alimentaire, où elles peuvent affecter la santé humaine.

Par la présente, EMOS spol. s r. o. déclare que l'équipement radio de type P5727T est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante: http://www. emos. eu/download.
