| Caractéristiques techniques | Filtre HEPA, débit d'air de 1200 CFM, efficacité de filtration de 99,97% pour les particules de 0,3 micron. |
|---|---|
| Utilisation | Conçu pour éliminer les particules, allergènes et polluants de l'air dans les espaces intérieurs. |
| Maintenance | Filtres remplaçables, nettoyage régulier du boîtier, vérification des performances tous les 6 mois. |
| Sécurité | Conforme aux normes de sécurité électrique, protection contre la surchauffe. |
| Informations générales | Appareil portable, idéal pour les professionnels de la restauration et de la construction, garantie de 1 an. |
FOIRE AUX QUESTIONS - HEPA 1200 Dri Eaz
Questions des utilisateurs sur HEPA 1200 Dri Eaz
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Purificateur d'air au format PDF gratuitement ! Retrouvez votre notice HEPA 1200 - Dri Eaz et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HEPA 1200 de la marque Dri Eaz.
MODE D'EMPLOI HEPA 1200 Dri Eaz
ADVERTENCIA: Este producto puede exponerlo a sustancias químicas entre las que se incluyen plomo y ftalatos, los cuales son considerados en el estado de California como causantes de cáncer, defectos congénitos u otros daños durante la gestación. Para obtener más información, visite P65Warnings.ca.gov108998H (07-01705) F203-A 12 Legend Brands, Inc. Manuel d’utilisation Déshumidificateur DrizAir 1200 Modèle F203-A LEGEND BRANDS, INC. 15180 Josh Wilson Road, Burlington, WA 98233 (États-Unis) Téléphone : 800-932-3030 Télécopie : 360-757-7950 www.legendbrandsrestoration.com L’appareil DrizAir® 1200 réduit l’humidité dans les environnements structuraux fermés en éliminant la vapeur contenue dans l’air. Le 1200 est robuste, durable, facilement transportable et, par conséquent, il est l’outil parfait pour tout projet de restauration à la suite de dégâts causés par l’eau, pour le séchage structural et la construction, ainsi que pour d’autres applications exigeant une déshumidification temporaire d'une très grande efficacité. Patents: http://www.LBpatents.com
AVERTISSEMENT! Risque d’électrocution, ventilateur en rotation, dangers liés aux surfaces chaudes. Débranchez l’appareil avant d’ouvrir le couvercle pour un nettoyage ou un entretien. L’appareil doit être mis à la terre.
- Vérifiez le cordon d’alimentation avant utilisation. N’utilisez pas l'appareil si le cordon est endommagé. Saisissez toujours la fiche (et non pas le cordon) pour débrancher. • Introduisez la fiche à trois broches du cordon d’alimentation dans une prise électrique correspondante mise à la terre. N’utilisez pas d’adaptateur. Ne coupez jamais la troisième broche. N’utilisez pas de rallonge électrique. • L’appareil doit être utilisé sur un circuit de 115 V/60 Hz protégé par un disjoncteur de fuite de terre.
- Le moteur et le câblage doivent rester secs.
- N’essayez pas de réparer l’appareil. Pour obtenir une liste des centres d’entretien agréés.
Déballage de l’appareil Conservez tout le matériel d’emballage et les cartons pour un renvoi éventuel. Pose de la poignée À la livraison de l’appareil 1200, la poignée n’est pas montée. Fixez la poignée à l’aide des quatre boulons à tête hexagonale ¼-20 fournies et d'un tournevis ou d'une clé ⅜. Assurez-vous que la poignée est solidement vissée avant d’utiliser l’appareil. Enregistrement de la garantie Allez sur le site warranty.LegendBrandsRestoration.com pour enregistrer votre achat. L’enregistrement nous permet de mieux vous aider avec l'utilisation, la maintenance et la réparation de votre équipement, et nous pourrons ainsi vous contacter si nous avons des informations importantes sur la sécurité de votre produit Dri-Eaz. Si vous estimez qu'un entretien est nécessaire, soyez prêt à fournir le modèle, le numéro de série et la preuve d'achat initial de l'appareil et appelez votre distributeur pour obtenir une autorisation de renvoi de matériel. INTRODUCTION Les déshumidificateurs réduisent l’humidité dans les environnements structuraux fermés en éliminant la vapeur d'eau contenue dans l'air. Lorsqu'ils sont utilisés correctement, les appareils 1200 peuvent aider à sécher les moquettes, les sous-tapis, les planchers, les murs, le contenu d'un bâtiment, et bien plus. L'utilisation de déshumidificateurs peut également aider à prévenir des dommages secondaires causés par des taux d’humidité élevés. Pour obtenir les meilleurs résultats possibles, utilisez les déshumidificateurs 1200 avec les appareils de ventilation TurboDryer de Dri-Eaz, en les plaçant sur le périmètre de la pièce afin de distribuer l'énergie thermique et de libérer dans l'air l'humidité provenant des surfaces mouillées. AVERTISSEMENT108998H (07-01705) F203-A 13 Legend Brands, Inc. Fonctionnement du déshumidificateur
Les déshumidificateurs réfrigérants Dri-Eaz fonctionnent en attirant l’air humide à travers un noyau d’évaporation extrêmement froid. L’humidité de l’air se condense sur le serpentin. Sous certaines conditions, l’appareil fonctionne en mode de dégivrage, réchauffe tout le givre qui aurait pu s’accumuler sur le serpentin de l’évaporateur et le transforme en eau. L'eau est recueillie dans un plateau et est pompée à travers un tuyau. IMPORTANT : Avant de déplacer l’appareil, assurez- vous qu’il n’y a pas d’eau dans la pompe. Voir comment utiliser la fonction PURGE au paragraphe « Mode d'emploi du panneau de commande » page 14.
DÉSHUMIDIFICATEUR Pour obtenir les meilleurs résultats possibles, faites fonctionner vos déshumidificateurs dans un espace clos, afin de créer une chambre de séchage. Fermez toutes les portes et fenêtres qui s'ouvrent vers l'extérieur afin de permettre à l’appareil d'éliminer l'eau le plus efficacement possible. Veillez également à ce que le nombre de passages dans la chambre de séchage soit minimal. Placez le 1200 contre un mur, loin de tout obstacle, et loin de tout objet qui pourrait bloquer le débit d’air qui entre et sort de l’appareil. Contrôle de l'augmentation de température Les déshumidificateurs DrizAir réchauffent l’air en éliminant l’humidité. Les températures de séchage optimales varient entre 20 et 29 °C (68 à 85 °F). La façon la plus précise de mesurer la température est d’utiliser un thermo-hygromètre; vous pouvez toutefois utiliser un thermomètre intérieur/extérieur pour évaluer la température – assurez-vous qu’il est placé au centre de la pièce, loin du flux du déshumidificateur. Si la température monte à un niveau dangereux (plus de 32 °C / 90 °F) vous pouvez utiliser le système CVC (chauffage et climatisation) pour la faire baisser. FONCTIONNEMENT DU DÉSHUMIDIFICATEUR Placement vertical de l’appareil – Transportez toujours un déshumidificateur en position verticale. Si un déshumidificateur a été entreposé ou transporté en position horizontale, placez-le en position verticale et laissez-le ainsi pendant 30 minutes au moins avant de le mettre en marche. Lorsque l'appareil est à l'horizontale, l'huile en provenance du compresseur s'écoule dans les serpentins réfrigérants et réduit la capacité de fonctionnement du déshumidificateur. Pose du tuyau de vidange La pompe à condensat 1200 est raccordée à un tuyau de vidange en plastique qui se trouve dans la poche située à l'arrière de l'appareil. Déroulez le tuyau au complet et placez l’extrémité non attachée dans un évier, un drain, un seau, ou à l’extérieur, dans un endroit où l'eau peut s'écouler sans danger. Si vous utilisez un seau ou un autre récipient pour recueillir l'eau, inspectez-le souvent pour éviter tout débordement. REMARQUE - Déroulez et redressez le tuyau de vidange au complet. Ne laissez aucune partie du tuyau enroulé sur l’appareil et ne placez pas l’extrémité du tuyau à une hauteur supérieure à 6 m (20 pi) au-dessus de l’appareil. Assurez-vous également de l'absence d'entortillements et d'obstructions qui pourraient restreindre le débit de l’eau. L’eau pourrait remonter dans la pompe si cela se produisait, et vous auriez des fuites. Branchement du cordon électrique Le cordon d’alimentation électrique se trouve sur le dessus ou à l’arrière de l’appareil. Le déshumidificateur 1200 peut être branché sur une prise de 115 volts (15 ampères) protégée par un disjoncteur de fuite de terre, standard dans la plupart des habitations. En cas de panne d'alimentation due soit à une interruption du courant ou à une protection de surcharge thermique, attendre cinq minutes avant de remettre l’appareil en marche. Sinon, il risque de s’éteindre à nouveau. Panneau de commande Poche moulée pour rangement du cordon Entrée d’air humide. Filtre à air situé derrière la grille. Sortie d’air traité (déshumidifié)

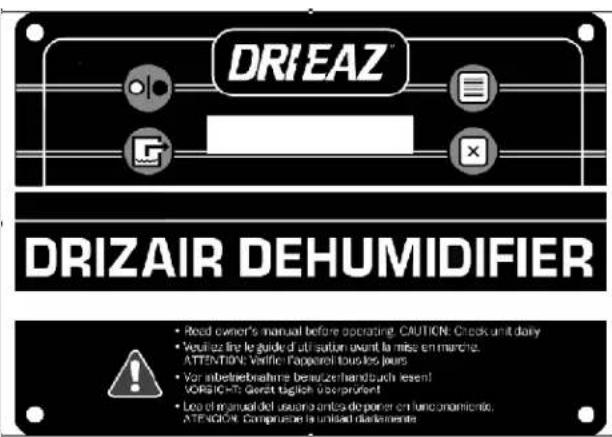

FIG. A : AVANT108998H (07-01705) F203-A 14 Legend Brands, Inc. Mise en marche de l’appareil Appuyez sur le bouton « marche » du clavier tactile. Mode d'emploi du panneau de commande Le panneau de commande du déshumidificateur DrizAir comprend un écran et quatre touches. Les messages normaux affichés sont :
Lorsque l’appareil est branché sur secteur, le clavier tactile affiche trois messages en continu :
DÉSHUMIDIFICATEUR ARRÊTÉ, HEURES TOTALES
ET HEURES TRAVAIL. MARCHE/ARRÊT. Appuyez sur la touche Marche/Arrêt pour mettre l’appareil en marche ou pour l’arrêter. Lorsque l’appareil se met en marche, l’écran indique généralement COMP. DIFFÉRÉ et effectue un compte à rebours de 60 secondes maximum. Cette temporisation laisse à l’appareil le temps nécessaire pour se réchauffer (si nécessaire). Si vous ne voyez pas de compte à rebours du compresseur différé, l’appareil est prêt à fonctionner. Lorsque l’appareil a terminé le compte à rebours, l’écran affiche DÉSHUMIDIFICATEUR EN MARCHE et effectue un cycle entre HEURES TOTALES, HEURES TRAVAIL ET DÉSHUMIDIFICATEUR EN MARCHE. Appuyez une nouvelle fois sur la touche Marche/Arrêt pour éteindre l’appareil. DÉSHUMIDIFICATEUR ARRÊTÉ s’affiche.
AFFICHAGE. Appuyez sur la touche AFFICHAGE pour arrêter l’affichage sur DÉSHUMIDIFICATEUR EN MARCHE ou ARRÊTÉ, HEURES TOTALES ou HEURES TRAVAIL lors du cycle. Appuyez une nouvelle fois sur le bouton AFFICHAGE pour redémarrer le cycle. Changement de la langue de l’affichage ATTENTION : En mode de changement de langue, la programmation de l’appareil peut être modifiée si vous pressez sur d’autres touches. NE pressez que sur les touches indiquées. Utilisez la touche AFFICHAGE pour changer la langue de l’affichage. Étapes à suivre :
1. Débranchez l’appareil.
2. Tout en maintenant la touche AFFICHAGE enfoncée,
rebranchez l’appareil. ENGLISH est affiché.
3. Pour passer à FRANCAIS, DEUTSCH, ou ESPANOL,
appuyez sur la touche AFFICHAGE ou la touche EFFACER.
4. Une fois que la langue désirée s’affiche, débranchez
l’appareil pour valider celle-ci. EFFACER. Pressez sur la touche EFFACER pour remettre les HEURES TRAVAIL à zéro
1. Durant le cycle d’affichage entre
DÉSHUMIDIFICATEUR EN MARCHE, HEURES
TRAVAIL, et HEURES TOTALES, appuyez sur la touche AFFICHAGE quand HEURES TRAVAIL apparaît à l’écran. L’affichage HEURES TRAVAIL restera.
2. Appuyez ensuite sur la touche EFFACER pour
remettre le compteur à 00000.
3. Appuyez une nouvelle fois sur le bouton AFFICHAGE
pour redémarrer le cycle. REMARQUE : L’affichage HEURES TOTALES ne peut pas être remis à zéro. PURGE. Appuyez sur la touche PURGE pour vidanger l’eau du réservoir de la pompe. Lors d’un fonctionnement normal, la pompe effectue automatiquement une purge toutes les six minutes, ou chaque fois que le réservoir est plein. L’affichage indique Plateau Serpentins Pompe FIG. B: NETTOYAGE108998H (07-01705) F203-A 15 Legend Brands, Inc. PURGE POMPE avec un compte à rebours. Pour vidanger la pompe manuellement :
1. Éteignez l’appareil à l’aide de la touche ARRÊT et
laissez l’appareil débranché pendant environ 10 minutes. Ceci permet à l’eau de s’écouler des serpentins vers le plateau d’égouttement.
2. Appuyez sur PURGE pour évacuer toute l’eau
restante. Mode de dégivrage Durant le fonctionnement normal, la sonde de température détecte le givre qui aurait pu s’accumuler sur le serpentin, entraînant le démarrage du cycle de dégivrage. DÉGIVRAGE EN MARCHE s’affiche. La déshumidification s’arrête durant le cycle de dégivrage. Lorsque l’appareil a terminé le cycle, DÉSHUMIDIFICATEUR EN MARCHE s’affiche à nouveau. Messages d’erreurs Lorsque les diagnostics intégrés du 1200 détectent un problème, l’appareil affiche « OBTENIR SERVICE », SUIVI DE « ER » et un chiffre entre 01 et 09. Si un message s’affiche, suivez les étapes suivantes :
1. Débranchez l’appareil et rebranchez-le. Ceci peut
réinitialiser les composants électroniques.
2. Si le message d’erreur réapparaît, essayez la solution
indiquée (s'il y en a une) dans la liste « Messages d’erreur » p. 16.
3. Si le message d’erreur est toujours présent, veuillez
contacter le service technique de Dri-Eaz au 888-867-3235. À la fin du travail Comme pour tous les déshumidificateurs, une fois le travail de séchage terminé, il est important de vérifier que l’appareil est complètement purgé de son eau avant de le transporter. Pour vous assurer que toute l'eau s’est écoulée dans la pompe, arrêtez l’appareil, attendez 10 minutes, puis appuyez sur le bouton PURGE. (L’appareil doit être branché pour que la purge s'effectue.) Une fois la purge terminée, débranchez l’appareil et retirez-le rapidement du site. Avant le transport, n’oubliez pas de retirer le tuyau externe, videz-le avec précaution et remettez-le dans la poche moulée à l’avant de l’appareil. ENTRETIEN
AVERTISSEMENT! RISQUE DE DÉCHARGE
ÉLECTRIQUE. Débranchez le déshumidificateur 1200 avant de procéder à tout entretien. Avant chaque utilisation Regardez si le cordon électrique est intact (absence d'effilochage, de coupures, etc.). N’utilisez pas l’appareil si le cordon est abîmé. IInspecter le filtre. Remplacez le câble si une accumulation de poussière et de débris est visible. NOTICE : Remplacez les filtres usés seulement avec un nouveau filtre Dri-Eaz 4-PRO nº F581 (boîte de 6). Les autres types de filtre n’offrent pas une filtration ou un flux d’air adéquat. Chaque filtre est emballé individuellement pour préserver l’efficacité de la filtration. Retirez l’emballage avant d’installer le filtre dans le déshumidificateur. ATTENTION - La poussière peut causer une surchauffe et un arrêt de l'appareil. N'utilisez pas celui-ci en présence d’une quantité excessive de particules en suspension dans l'air, comme lors de travaux de ponçage ou de peinture au pistolet. Inspectez et nettoyez fréquemment les serpentins et les éléments du filtre à air. IMPORTANT - Remplacez le filtre 4-PRO chaque fois que le filtre a été utilisé lors d’un travail de restauration en raison de moisissures, ou s’il a été exposé à d’autres contaminants présentant un danger potentiel. Tous les mois Examinez les serpentins. Les serpentins sales peuvent créer une surchauffe de l’appareil. Nettoyez-les s'ils présentent une saleté évidente. Voir Fig. B.
1. Débranchez l’appareil.
2. Retirez le boîtier, localisez les serpentins et laissez-
les sécher s’ils sont mouillés.
3. Passez l’aspirateur sur les deux côtés des
serpentins jusqu’à ce qu’ils soient propres, en veillant à ne pas toucher les ailettes, car cela risquerait de les abîmer. Inspectez le plateau d'égouttement. Nettoyez les saletés ou débris éventuels.
1. Essuyez-le avec un chiffon.
Inspectez le tuyau de vidange.
1. Vérifiez l'absence d'obstruction. Débranchez et retirez
tout débris éventuel.
2. Ré-attachez le tuyau de vidange.
Tous les ans Faites faire un examen du système de pompe par le service technique de Dri-Eaz..
TRANSPORT ET ENTREPOSAGE
AVIS - Manipulez l’appareil avec le plus grand soin. Ne le laissez pas tomber, ne le lancez pas, et ne le placez pas dans un endroit d’où il pourrait tomber. L’équipement pourrait subir des dommages s’il est traité sans précaution, ce qui pourrait créer des conditions dangereuses ou annuler la garantie.108998H (07-01705) F203-A 16 Legend Brands, Inc. IMPORTANT - N’oubliez pas de purger l’eau du réservoir de la pompe avant de déplacer l’appareil. Voir la fonction PURGE au paragraphe « Mode d'emploi du panneau de commande » page 14. Notez que l’appareil doit être branché pour que la purge s'effectue.
1. N’exposez pas le panneau de commande à la
l’humidité, à la neige ou à la pluie lorsque vous le transportez dans des véhicules non couverts.
2. Entreposez-le et transportez-le en toute sécurité afin
d’éviter tout impact dommageable sur les pièces internes.
Le tableau ci-dessous indique des messages d'erreurs que le système pourrait détecter. Si l'écran affiche un message « ER », commencez par débrancher l’appareil, puis rebranchez-le. Ceci peut réinitialiser les composants électroniques et, dans ce cas, aucune action supplémentaire n’est requise. Si le message d’erreur réapparaît, essayez la solution indiquée sous le titre « Explication ». Si cela ne résout toujours pas le problème, contactez votre centre de services agréé local. MESSAGE D’ERREUR EXPLICATION ER 1, 2, 3, 5, 6 Problème avec le tableau de commande électronique. Contactez le service technique de Dri-Eaz. ER 4 Vérifiez la température ou le câble de sonde. Contactez le service technique de Dri-Eaz. ER 8 Vérifiez les touches du clavier tactile. Appuyez, puis relâchez chaque touche plusieurs fois. ER 9 Vérifiez qu’il n’y a aucune obstruction ni aucun coude dans le tuyau de vidange.108998H (07-01705) F203-A 17 Legend Brands, Inc.
L’appareil ne fonctionne pas. Aucune alimentation pour l’appareil. L’appareil n’est pas en marche. Branchez l'appareil; vérifiez l’alimentation à la prise et à la base de l’appareil. Mettez-le en marche. L’appareil fonctionne, mais la pièce ne sèche pas. Temps insuffisant pour le séchage. Mauvais déplacement d’air dans la pièce. Infiltration excessive d’air humide. Laissez plus de temps pour le séchage. Augmentez le déplacement d’air avec les appareils de ventilation. Réduisez l’infiltration. L’appareil est continuellement en mode de dégivrage. La température de la pièce est trop basse. Augmentez la température de la pièce. La pompe ne fonctionne pas. Régulateur à flotteur coincé Nettoyez la chambre du régulateur à flotteur. L’appareil recueille une quantité d’eau insuffisante. L’air de la pièce est sec. La température de la pièce est trop basse. Vérifiez l’humidité avec un hygromètre. Augmentez la température de la pièce. Inspectez le filtre et les serpentins; nettoyez selon les besoins. Si le problème que vous rencontrez ne figure pas sur cette liste, appelez votre distributeur local ou contactez le service technique de Dri-Eaz (appel sans frais) au 800-932-3030.
Fiche technique Modèle DrizAir 1200 F203-A Poids 80 lb | 36 kg Dimensions (H × P × l) 83 × 50 × 50 cm 32 × 20 × 19,5 po Puissance 6,4 A, 115 V AHAM de retrait d’eau (80 °F/60 % HR) 30 litres | 64 chopines / jour Retrait d’eau maximum (90 °F/90 % HR)
Déplacement de l’air (max) 400 m
/min Plage de fonctionnement 1 ° – 38 °C | 33 ° – 100 °F Filtre d’air Filtre à air 4-PRO Nº pièce F581 (boîte de 24) Cordon d’alimentation 7,6 m | 25 pi Construction Enveloppe plastique roto-moulé Sécurité Certifié ETL pour CSA 22.2 no. 92 La fiche technique est sous réserve de modifications sans préavis. Certaines valeurs peuvent être approximatives. Les données de garantie sont disponibles à l’adresse www.legendbrandsrestoration.com. CONTACT Legend Brands, Inc. 15180 Josh Wilson Rd. Burlington, WA 98233 U.S.A. 800-932-3030 www.legendbrandsrestoration.com
AVERTISSEMENT : Ce produit peut vous
exposer à des produits chimiques, dont le plomb et les phtalates, reconnus par l’État de la Californie comme étant des substances pouvant causer le cancer, des anomalies congénitales et d’autres troubles de l’appareil reproducteur. Pour de plus amples renseignements, visitez P65Warnings.ca.gov108998H (07-01705) F203-A 18 Legend Brands, Inc.
