KNOT LR8 - Routeur réseau Mikrotik - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur réseau sans fil
Marque	Mikrotik
Modèle	KNOT LR8 (RB924iR-2nD-BT5&BG77&R11e-LR8)
Dimensions approximatives	100 x 100 x 30 mm
Poids approximatif	200 g
Alimentation	Adaptateur secteur 5V DC, 2A (inclus)
Fréquence de fonctionnement	2,4 GHz (802.11n)
Ports	1 port Ethernet RJ45 10/100 Mbps
Bluetooth	Oui, version 5
Système d'exploitation	RouterOS v7.2.1+
Configuration requise	Navigateur Web, WinBox ou application mobile
Sécurité sans fil	WPA2/WPA3, cryptage AES
Température de fonctionnement	-20°C à +60°C
Humidité de fonctionnement	5% à 95% sans condensation
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec
Sécurité	Installer à l'intérieur, à 20 cm du corps ; confier l'installation à un professionnel
Pièces détachées et réparabilité	Non disponible ; réparation par personnel qualifié uniquement

FOIRE AUX QUESTIONS - KNOT LR8 Mikrotik

Comment configurer le routeur Mikrotik KNOT LR8 pour la première fois ?

Connectez le câble Internet au port Ethernet, branchez l'alimentation, puis connectez-vous au réseau WiFi 'MikroTik' depuis votre ordinateur. Ouvrez https://192.168.88.1 dans un navigateur, connectez-vous avec 'admin' (pas de mot de passe par défaut). Suivez l'assistant Quick Set pour choisir votre pays et configurer le mot de passe.

Quel est le mot de passe par défaut du routeur KNOT LR8 ?

Il n'y a pas de mot de passe par défaut pour l'interface Web. Le nom d'utilisateur est 'admin' et le champ mot de passe est laissé vide. Certains modèles ont un mot de passe imprimé sur l'étiquette de l'appareil.

Comment mettre à jour le logiciel RouterOS du KNOT LR8 ?

Depuis l'interface Web, allez dans le menu 'System' > 'Software' ou cliquez sur 'Check for updates'. Assurez-vous d'avoir une connexion Internet active. Téléchargez et installez la dernière version stable (v7.2.1 ou plus récente).

Comment réinitialiser le routeur KNOT LR8 aux paramètres d'usine ?

Localisez le bouton Reset à l'arrière de l'appareil. Maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que le voyant clignote. Relâchez, l'appareil redémarrera avec les paramètres par défaut.

Le routeur KNOT LR8 est-il compatible avec un réseau fibre optique ?

Oui, à condition que votre fournisseur d'accès utilise un modem/ONT avec une sortie Ethernet. Branchez le câble Ethernet du modem au port WAN du routeur et configurez le type de connexion (DHCP, PPPoE, etc.) selon les instructions du FAI.

Comment sécuriser mon réseau WiFi sur le KNOT LR8 ?

Dans le menu 'Quick Set' ou 'Wireless', activez le chiffrement WPA2/WPA3, définissez un mot de passe fort (lettres, chiffres, symboles), et désactivez le WPS si possible. Changez également le mot de passe administrateur du routeur.

Puis-je installer le routeur KNOT LR8 à l'extérieur ?

Non, ce produit est destiné à une installation intérieure. Il n'est pas étanche ni résistant aux intempéries. Gardez-le à l'abri de l'eau, de l'humidité et des températures extrêmes.

Quelle est la portée du signal WiFi du KNOT LR8 ?

La portée dépend de l'environnement. En intérieur, comptez environ 30 à 50 mètres en conditions normales. Les obstacles (murs, métal) réduisent la portée. Vous pouvez améliorer la couverture en optimisant le placement de l'antenne.

Comment connecter mon smartphone au routeur KNOT LR8 ?

Activez le WiFi sur votre téléphone, recherchez le réseau 'MikroTik' (ou le SSID que vous avez défini), entrez le mot de passe, et connectez-vous. Vous pouvez aussi utiliser l'application mobile MikroTik pour la configuration initiale.

Que faire si je ne parviens pas à accéder à l'interface de configuration ?

Vérifiez que vous êtes connecté au réseau WiFi du routeur (ou via câble Ethernet). Assurez-vous que l'adresse IP de votre appareil est sur le même sous-réseau (par défaut 192.168.88.x). Essayez de vider le cache du navigateur ou d'utiliser un autre navigateur. En dernier recours, effectuez une réinitialisation d'usine.

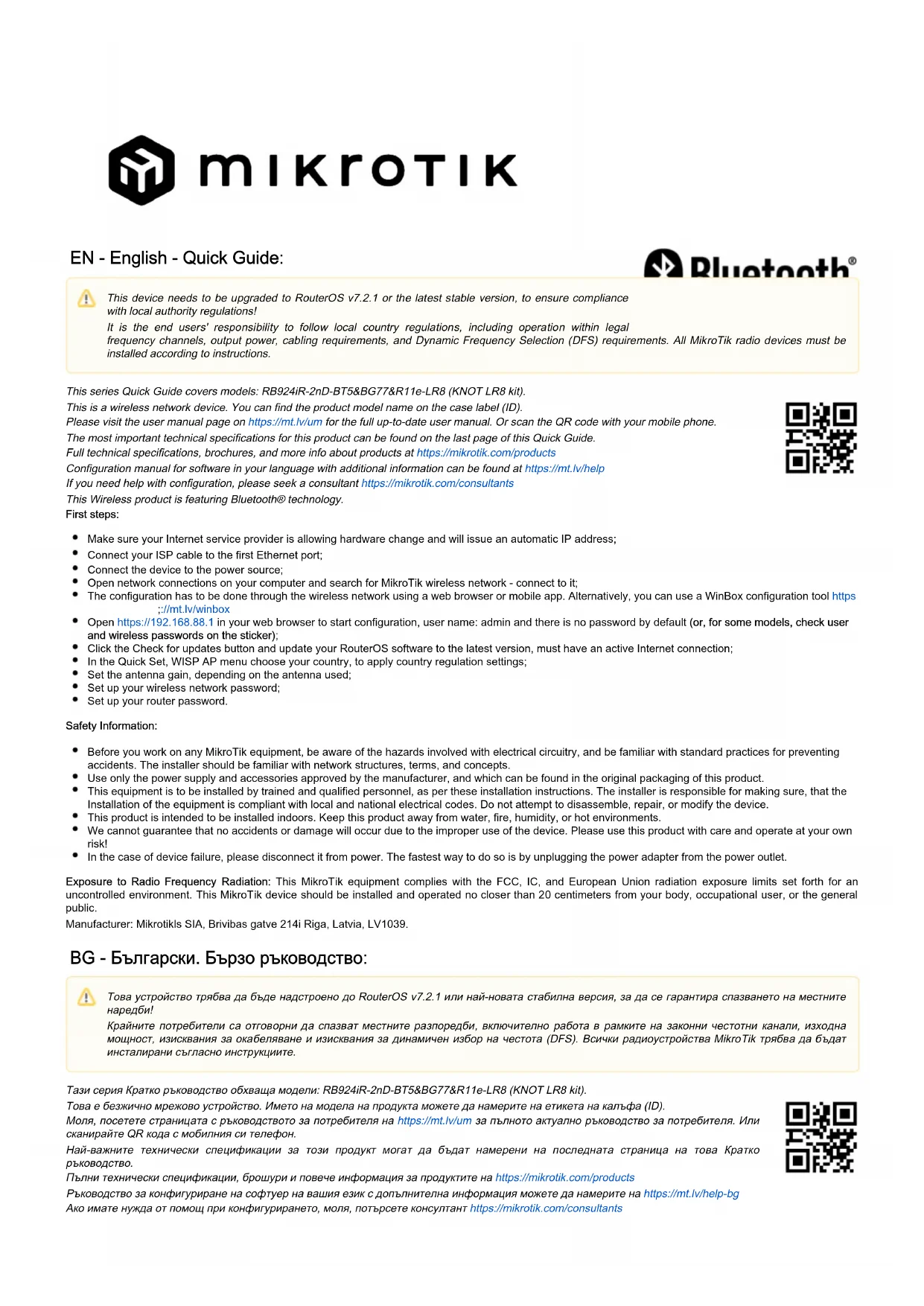

MODE D'EMPLOI KNOT LR8 Mikrotik

Cet appareil doit être mis à niveau vers RouterOS v7.2.1 ou la dernière version stable, pour garantir la conformité aux réglementations des autorités locales!

Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du pays, y compris le fonctionnement dans les canaux de fréquence légaux, la puissance de sortie, les exigences de câblage et les exigences de sélection dynamique de fréquence (DFS). Tous les appareils radio MikroTik doivent être installés conformément aux instructions.

Cette série Quick Guide couvre les modèles: RB924iR-2nD-BT5&BG77&R11e-LR8 (KNOT LR8 kit).

Ceci est un périphérique réseau sans fil. Vous pouvez trouver le nom du modèle de produit sur l'étiquette du boîtier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt. lv/um pour obtenir le manuel d'utilisation complet à jour. Ou scannez le code QR avec votre téléphone portable.

Les spécifications techniques les plus importantes de ce produit se trouvent sur la dernière page de ce guide rapide.

Spécifications techniques complètes, brochures et plus d'informations sur les produits sur https://mikrotik. com/products

Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt. lv/help-fr

Si vous avez besoin d'aide pour la configuration, veuillez chercher un consultant https://mikrotik. com/consultants

Ce produit sans fil est doté de la technologie Bluetooth®.

Premiers pas:

• Assurez-vous que votre fournisseur de services Internet autorise le changement de matériel et émettra une adresse IP automatique; - Connectez votre câble ISP au premier port Ethernet; - Connectez l'appareil à la source d'alimentation; - Ouvrez les connexions réseau sur votre ordinateur et recherchez le réseau sans fil MikroTik - connectez-vous-y; - La configuration doit être effectuée via le réseau sans fil à l'aide d'un navigateur Web ou d'une application mobile. Vous pouvez également utiliser un outil de configuration WinBox https://mt. lv/winbox; - Ouvrez https://192.168.88.1 dans votre navigateur Web pour démarrer la configuration, nom d'utilisateur: admin et il n'y a pas de mot de passe par défaut (ou, pour certains modèles, vérifiez les mots de passe utilisateur et sans fil sur l'autocollant); - Cliquez sur le bouton Check for updates et mettez à jour votre logiciel RouterOS avec la dernière version, doit avoir une connexion Internet active; - Dans le menu Quick Set, WISP AP, choisissez votre pays pour appliquer les paramètres de réglementation du pays; - Réglez le gain de l'antenne, en fonction de l'antenne utilisée; - Configurez votre mot de passe de réseau sans fil; - Configurez le mot de passe de votre routeur.

Information sur la sécurité:

• Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard de prévention des accidents. Le programme d'installation doit être familiarisé avec les structures, les termes et les concepts du réseau. • Utilisez uniquement l'alimentation et les accessoires approuvés par le fabricant et qui se trouvent dans l'emballage d'origine de ce produit.
• Cet équipement doit être installé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
• Ce produit est destiné à être installé à l'intérieur. Gardez ce produit loin de l'eau, du feu, de l'humidité ou des environnements chauds.
• Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec soin et l'utiliser à vos propres risques!
• En cas de panne de l'appareil, veuillez le déconnecter de l'alimentation. La façon la plus rapide de le faire est de débrancher l'adaptateur secteur de la prise de courant.

Exposition aux rayonnements radiofréquences: cet équipement MikroTik est conforme aux limites d'exposition aux rayonnements FCC, IC et Union européenne établies pour un environnement non contrôlé. Cet appareil MikroTik doit être installé et utilisé à au moins 20 centimètres de votre corps, de l'utilisateur professionnel ou du grand public.

Fabricant: Mikrotikls SIA, Brivibas gatve 214i Riga, Lettonie, LV1039.
