Тип продукта	Беспроводной сетевой роутер
Бренд	Mikrotik
Модель	KNOT LR8 (RB924iR-2nD-BT5&BG77&R11e-LR8)
Приблизительные размеры	100 x 100 x 30 мм
Приблизительный вес	200 г
Питание	Сетевой адаптер 5В DC, 2A (в комплекте)
Рабочая частота	2,4 ГГц (802.11n)
Порты	1 порт Ethernet RJ45 10/100 Мбит/с
Bluetooth	Да, версия 5
Операционная система	RouterOS v7.2.1+
Системные требования	Веб-браузер, WinBox или мобильное приложение
Беспроводная безопасность	WPA2/WPA3, шифрование AES
Рабочая температура	от -20°C до +60°C
Рабочая влажность	от 5% до 95% без конденсации
Уход и чистка	Отключайте перед чисткой; используйте мягкую сухую ткань
Безопасность	Устанавливайте внутри помещения, на расстоянии 20 см от тела; доверьте установку профессионалу
Запасные части и ремонтопригодность	Недоступно; ремонт только квалифицированным персоналом

Часто задаваемые вопросы - KNOT LR8 Mikrotik

Как настроить маршрутизатор Mikrotik KNOT LR8 в первый раз?

Подключите интернет-кабель к порту Ethernet, включите питание, затем подключитесь к сети WiFi 'MikroTik' с вашего компьютера. Откройте https://192.168.88.1 в браузере, войдите с 'admin' (пароль по умолчанию отсутствует). Следуйте инструкциям мастера Quick Set для выбора страны и настройки пароля.

Какой пароль по умолчанию у маршрутизатора KNOT LR8?

Пароль по умолчанию для веб-интерфейса отсутствует. Имя пользователя — 'admin', поле пароля оставлено пустым. На некоторых моделях пароль напечатан на этикетке устройства.

Как обновить программное обеспечение RouterOS на KNOT LR8?

В веб-интерфейсе перейдите в меню 'System' > 'Software' или нажмите 'Check for updates'. Убедитесь, что у вас есть активное интернет-соединение. Загрузите и установите последнюю стабильную версию (v7.2.1 или новее).

Как сбросить маршрутизатор KNOT LR8 до заводских настроек?

Найдите кнопку Reset на задней панели устройства. Удерживайте ее нажатой около 10 секунд, пока не начнет мигать индикатор. Отпустите, устройство перезагрузится с настройками по умолчанию.

Совместим ли маршрутизатор KNOT LR8 с оптоволоконной сетью?

Да, при условии, что ваш провайдер использует модем/ONT с выходом Ethernet. Подключите кабель Ethernet от модема к порту WAN маршрутизатора и настройте тип подключения (DHCP, PPPoE и т.д.) согласно инструкции провайдера.

Как защитить мою сеть WiFi на KNOT LR8?

В меню 'Quick Set' или 'Wireless' включите шифрование WPA2/WPA3, задайте надежный пароль (буквы, цифры, символы) и отключите WPS, если возможно. Также смените пароль администратора маршрутизатора.

Можно ли установить маршрутизатор KNOT LR8 на улице?

Нет, этот продукт предназначен для установки внутри помещения. Он не является водонепроницаемым или устойчивым к погодным условиям. Берегите его от воды, влаги и экстремальных температур.

Какова дальность сигнала WiFi у KNOT LR8?

Дальность зависит от окружающей среды. В помещении — примерно 30–50 метров в нормальных условиях. Препятствия (стены, металл) уменьшают дальность. Вы можете улучшить покрытие, оптимизировав размещение антенны.

Как подключить смартфон к маршрутизатору KNOT LR8?

Включите WiFi на телефоне, найдите сеть 'MikroTik' (или заданный вами SSID), введите пароль и подключитесь. Вы также можете использовать мобильное приложение MikroTik для начальной настройки.

Что делать, если не удается получить доступ к интерфейсу настройки?

Проверьте, что вы подключены к сети WiFi маршрутизатора (или через кабель Ethernet). Убедитесь, что IP-адрес вашего устройства находится в той же подсети (по умолчанию 192.168.88.x). Попробуйте очистить кеш браузера или использовать другой браузер. В крайнем случае выполните сброс до заводских настроек.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KNOT LR8 Mikrotik

Информация за безопасност:

Производител: Mikrotikls SIA, Brivibas gatve 214i Pira, Латвия, LV1039.

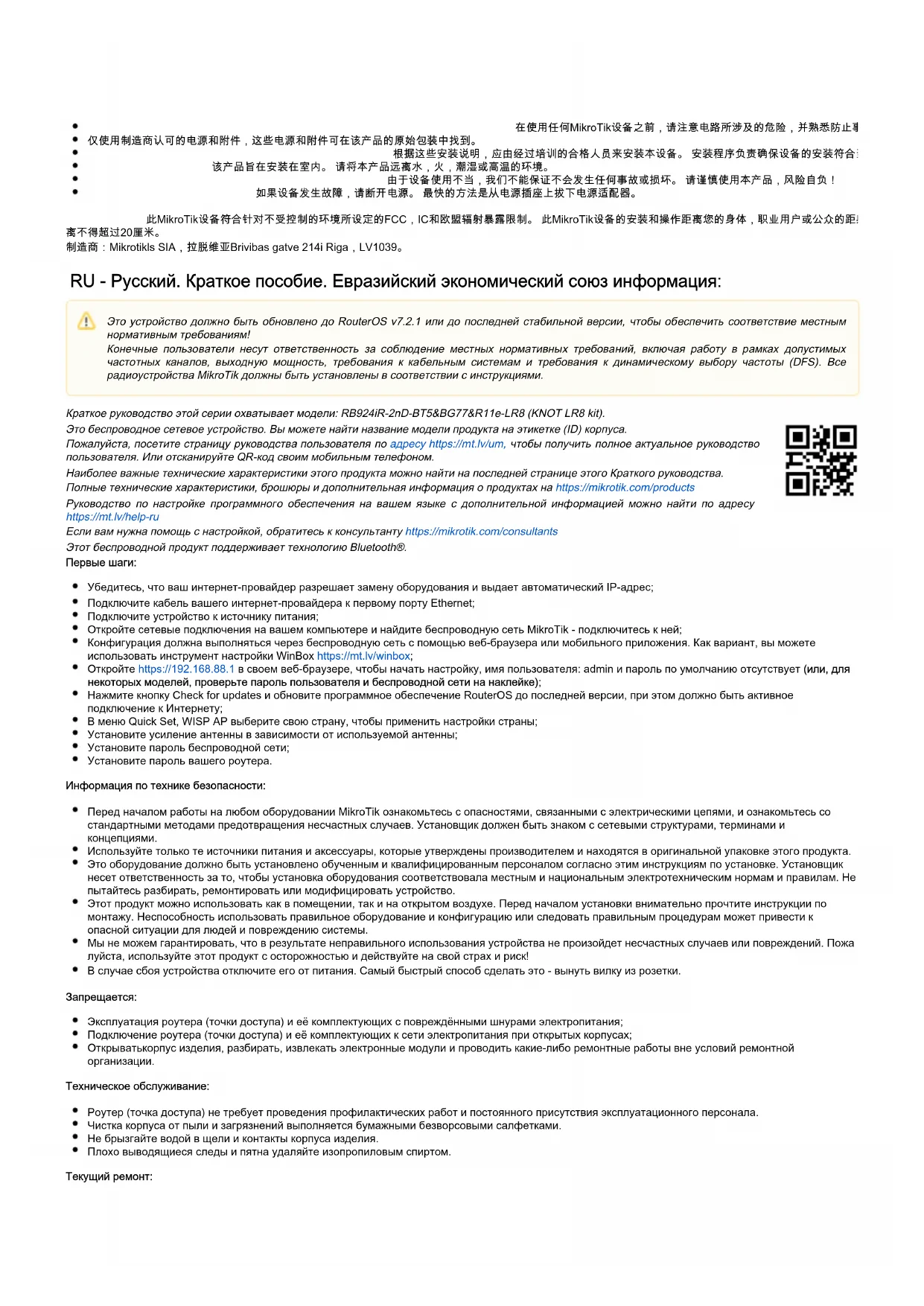

RU - Русский. Краткое пособие. Евразийский экономический союз информация:

Это устройство должно быть обновлено до RouterOS v7.2.1 или до последней стабильной версии, чтобы обеспечить соответствие местным нормативным требованиям!

Конечные пользователи несут ответственность за соблюдение местных нормативных требований, включая работу в рамках допустимых частотных каналов, выходную мощность, требования к кабельным системам и требования к динамическому выбору частоты (DFS). Все радиоустройства MikroTik должны быть установлены в соответствии с инструкциями.

Краткое руководство этой серии охватывает модели: RB924iR-2nD-BT5&BG77&R11e-LR8 (KNOT LR8 kit).

Это беспроводное сетевое устройство. Вы можете найти название модели продукта на этикетке (ID) корпуса.

Пожалуйста, посетите страницу руководства пользователя по адресу https://mt.lv/um, чтобы получить полное актуальное руководство пользователя. Или отсканируйте QR-код своим мобильным телефоном.

Наиболее важные технические характеристики этого продукта можно найти на последней странице этого Краткого руководства.

Полные технические характеристики, брошюры и дополнительная информация о продуктах на https://mikrotik.com/products

Руководство по настройке программного обеспечения на вашем языке с дополнительной информацией можно найти по адресу https://mt.lv/help-ru

Если вам нужна помощь с настройкой, обратитесь к консультанту https://mikrotik.com/consultants

Этот беспроводной продукт поддерживает технологию Bluetooth®.

Первые шаги:

• Убедитесь, что ваш интернет-провайдер разрешает замену оборудования и выдает автоматический IP-адрес;
• Подключите кабель вашего интернет-провайдера к первому порту Ethernet;
  • Подключите устройство к источнику питания;
• Откройте сетевые подключения на вашем компьютере и найдите беспроводную сеть MikroTik - подключитесь к ней;
• Конфигурация должна выполняться через беспроводную сеть с помощью веб-браузера или мобильного приложения. Как вариант, вы можете использовать инструмент настройки WinBox https://mt.lv/winbox;
• Откройте https://192.168.88.1 в своем веб-браузере, чтобы начать настройку, имя пользователя: admin и пароль по умолчанию отсутствует (или, для некоторых моделей, проверьте пароль пользователя и беспроводной сети на наклейке);
• Нажмите кнопку Check for updates и обновите программное обеспечение RouterOS до последней версии, при этом должно быть активное подключение к Интернету;
  • В меню Quick Set, WISP AP выберите свою страну, чтобы применить настройки страны;
• Установите усиление антенны в зависимости от используемой антенны;
• Установите пароль беспроводной сети;
• Установите пароль вашего роутера.

Информация по технике безопасности:

• Перед началом работы на любом оборудовании MikroTik ознакомьтесь с опасностями, связанными с электрическими целями, и ознакомьтесь со стандартными методами предотвращения несчастных случаев. Установщик должен быть знаком с сетевыми структурами, терминами и концепциями.
• Используйте только те источники питания и аксессуары, которые утверждены производителем и находятся в оригинальной упаковке этого продукта.
• Это оборудование должно быть установлено обученным и квалифицированным персоналом согласно этим инструкциям по установке. Установщик несет ответственность за то, чтобы установка оборудования соответствовала местным и национальным электротехническим нормам и правилам. Не пытайтесь разбирать, ремонтировать или модифицировать устройство.
• Этот продукт можно использовать как в помещении, так и на открытом воздухе. Перед началом установки внимательно прочите инструкции по монтажу. Неспособность использовать правильное оборудование и конфигурацию или следовать правильным процедурам может привести к опасной ситуации для людей и повреждению системы.
• Мы не можем гарантировать, что в результате неправильного использования устройства не произойдет несчастных случаев или повреждений. Пожа луйста, используйте этот продукт с осторожностью и действуйте на свой страх и риск!
  • В случае сбоя устройства отключите его от питания. Самый быстрый способ сделать это - вынуть вилку из розетки.

Запрещается:

• Эксплуатация роутера (точки доступа) и её комплектующих с повреждёнными шнурами электропитания;
  • Подключение роутера (точки доступа) и её комплектующих к сети электропитания при открытых корпусах;
• Открыватькорпус изделия, разбирать, извлекать электронные модули и проводить какие-либо ремонтные работы вне условий ремонтной организации.

Техническое обслуживание:

• Роутер (точка доступа) не требует проведения профилактических работ и постоянного присутствия эксплуатационного персонала.
• Чистка корпуса от пыли и загрязнений выполняется бумажными безворсовыми салфетками.
• Не брызгайте водой в щели и контакты корпуса изделия.
• Плохо выводящиеся следы и пятна удаляйте изопропиловым спиртом.

Текущий ремонт:

• Все виды ремонта изделия допускается выполнять только аттестованным персоналом в сервисном центре предприятия-изготовителя или в другой уполномоченной изготовителем организации.
• Замена вышедших из строя технических средств (ТС) изделия должна осуществляться на соответствующие ТС, прошедшие специальные исследования и специальную проверку.

Хранение:

- Изделия, упакованные в ящик, следует хранить в складских помещениях при относительная влажность воздуха не более 85%, наличие в воздухе паров кислот, щелочей и прочих агрессивных примесей не допускается.

Транспортирование:

• Транспортируют изделия всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующих на данном виде транспорта.
• Транспортирование и хранение должны осуществляться в упаковке фирмы-изготовителя с соблюдением указаний по ориентации, защите, укладке и других, нанесенных на упаковку указаний обозначений.
  • В помещениях и транспортных средствах не должно быть паров или аэрозолей агрессивных или вызывающих коррозию веществ.
• Упакованные изделия должны быть закреплены для предотвращения случайных неконтролируемых перемещений.
• Транспортирование, хранение и эксплуатация не допустимы в условиях конденсации влаги без защиты от атмосферных осадков и прямых солнечных лучей.

Гарантийные обязательства:

• Гарантийный срок эксплуатации – не более 14 суток со дня реализации потребителю.
• Гарантийный срок хранения изделий – 12 месяцев со дня изготовления.
• Некачественные изделия продавец обязан заменить в сроки, согласованные с потребителем.
• В случае спора о причинах возникновения недостатков товара продавец (изготовитель), уполномоченная организация или уполномоченный индивидуальный предприниматель, импортер обязаны провести экспертизу товара за свой счет.
• Срок устранения недостатков товара не может превышать сорок пять дней.
  • Действие гарантийных обязательств прекращается:
• при нарушении потребителем правил эксплуатации, транспортирования и хранения;
• при обнаружении механических повреждений, следов вскрытия, попыток неквалифицированного ремонта;
• при обнаружении признаков небрежного обращения, преднамеренного повреждения оборудования;
• при попадании внутрь оборудования посторонних предметов, жидкостей и насекомых;
• при обнаружении признаков воздействия непреодолимых сил, приведших к выходу из строя роутера (точки доступа).

Утилизация:

- Во избежание загрязнения окружающей среды необходимо отделить устройство от бытовых отходов и утилизировать его безопасным способом, например в специально отведенных местах. Ознакомьтесь с процедурами надлежащей транспортировки оборудования к специальным местам утилизации в вашем регионе.

Воздействие радиочастотного излучения. Это устройство MikroTik должно устанавливаться и эксплуатироваться не ближе 20 сантиметров от человека.

Частотный диапазон Мощность передатчика

2400-2483.5 МГц ≤100 мВт

*Доступные частотные каналы могут различаться в зависимости от модели продукта и сертификации.

Информация о дате изготовления устройства указана в конце серийного номера на его наклейке через дробь. Первая цифра означает номер года (последняя цифра года), две

последующие означают номер недели.

Изготовитель: SIA Mikrotikls, Aizkraukles iela 23, Riga, LV-1006, Латвия, [e-mail]. Сделано в Китае, Латвии или Литве. См. на упаковке.

Для получения подробных сведений о гарантийном обслуживании обратитесь к продавцу. Информация об импортерах продукции MikroTik в Российскую Федерацию: https://mikrotik.com/buy/europe/russia

Продукты MikroTik, которые поставляются в Евразийский таможенный союз, оцениваются с учетом соответствующих требований и помечены знаком EAC, как показано ниже:
