Type de produit	Pédale d'effets audio
Marque	Zoom
Modèle	B2 FOUR
Dimensions (L × l × H)	146 mm × 249 mm × 72 mm
Poids	906 g
Alimentation	Adaptateur secteur CC 9 V, 500 mA, centre négatif (ZOOM AD-16) ou USB bus power
Nombre d'effets simultanés	5
Mémoires de patch	300
Conversion A/N	24 bits, suréchantillonnage 128×
Conversion N/A	24 bits, suréchantillonnage 128×
Traitement du signal	32 bits
Écran	LCD matrice de points 256×128, tactile
Entrée instrument	Jack 6,35 mm mono (impédance 1 MΩ ou 10 MΩ sélectionnable)
Entrée auxiliaire	Mini-jack stéréo (niveau nominal -10 dBu, impédance 10 kΩ)
Sorties principales	LEFT/RIGHT : jacks 6,35 mm mono (niveau max +11,4 dBu)
Sortie symétrique	XLR avec commutateur GND LIFT
Sortie casque	Mini-jack stéréo (puissance max 33 mW + 33 mW sous 32 Ω)
Interface audio USB	USB 2.0 Type-C, 2 entrées / 2 sorties, 32 bits
Pédale d'expression	Connecteur pour FP02M (Zoom)
Fonctions principales	Accordeur chromatique, looper (60 s mono / 30 s stéréo), rythmes intégrés (68 patterns), bypass, préselection, égaliseur général, modélisation DI (6 types), sauvegarde automatique, mode ECO
Application mobile	Handy Guitar Lab for B2 FOUR (iOS/iPadOS)

FOIRE AUX QUESTIONS - B2 FOUR ZOOM

Comment connecter le B2 FOUR à un ampli de basse ?

Branchez une basse sur la prise INPUT (jack 6,35 mm) et reliez les sorties LEFT/RIGHT à l'ampli. Utilisez le sélecteur d'impédance (1 MΩ pour basses électriques, 10 MΩ pour acoustiques piézo).

Comment utiliser le looper ?

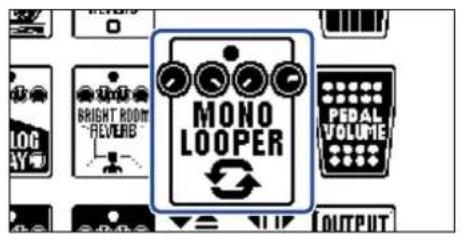

Sélectionnez l'effet MONO LOOPER ou STEREO LOOPER dans l'écran EFFECT. Appuyez sur le footswitch correspondant pour lancer l'enregistrement, rappuyez pour arrêter et lire en boucle. La durée max est de 60 s en mono (30 s avec UNDO).

Comment accorder une basse avec le B2 FOUR ?

Maintenez le footswitch MEMORY/EFFECT enfoncé pour ouvrir l'accordeur. Jouez une corde : le nom de la note et l'écart s'affichent. Ajustez jusqu'à ce que l'indicateur central soit allumé. Le diapason est réglable de 430 à 450 Hz.

Comment mettre à jour le firmware du B2 FOUR ?

Téléchargez le dernier firmware sur zoomcorp.com. Connectez l'appareil à un ordinateur via USB Type-C, puis suivez les instructions du fichier téléchargé. Vérifiez la version actuelle dans le menu VERSION.

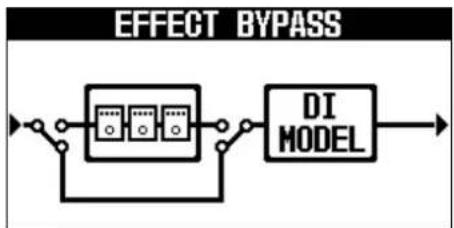

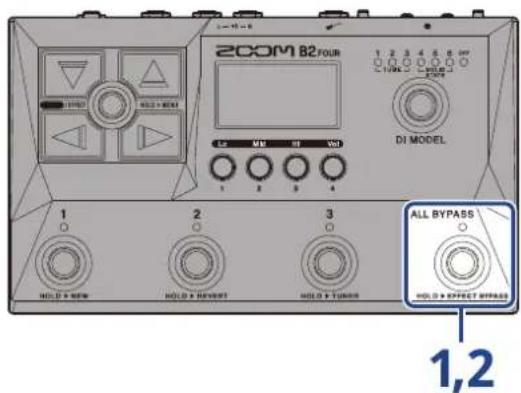

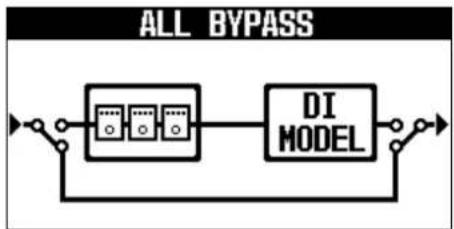

Comment activer le mode bypass ?

Appuyez sur le commutateur BYPASS sur la face supérieure. Un appui court court-circuite tous les effets et la modélisation DI. Un appui long ne court-circuite que la section des effets, permettant d'utiliser uniquement le DI.

Puis-je alimenter le B2 FOUR via USB ?

Oui, le port USB Type-C permet l'alimentation par bus USB. Cependant, pour une utilisation optimale, il est recommandé d'utiliser l'adaptateur secteur ZOOM AD-16 (9 V DC, 500 mA, centre négatif).

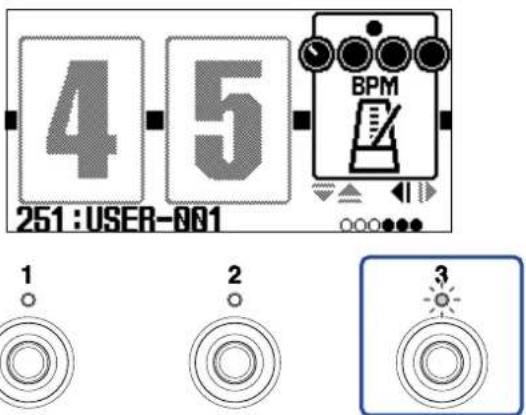

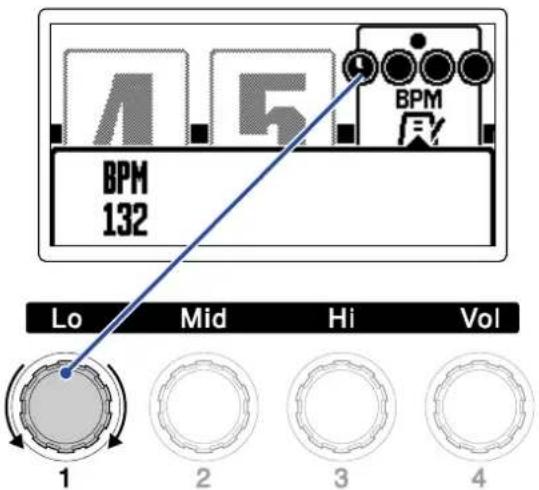

Comment régler le tempo d'un effet ?

Dans l'écran EFFECT, sélectionnez le module BPM. Appuyez sur le footswitch correspondant, puis tapez le tempo en appuyant plusieurs fois sur le même footswitch, ou tournez un bouton pour ajuster de 40 à 250 BPM.

Que faire si l'écran affiche 'PROCESS OVERFLOW' ?

Cela signifie que la combinaison d'effets dépasse la puissance de traitement. Remplacez un effet par un autre moins gourmand, par exemple en choisissant une modélisation d'ampli plus simple ou en désactivant un effet inutile.

Comment restaurer les réglages d'usine ?

Dans le menu ALL INIT, sélectionnez YES et confirmez. Toutes les mémoires de patch et réglages seront effacés. Sauvegardez vos patches au préalable via l'application Handy Guitar Lab si nécessaire.

Comment connecter une pédale d'expression ?

Branchez une pédale d'expression Zoom FP02M sur la prise EXPRESSION PEDAL à l'arrière. Sélectionnez un effet à pédale (par exemple un volume ou un wah) dans l'écran EFFECT, puis actionnez la pédale pour contrôler le paramètre assigné.

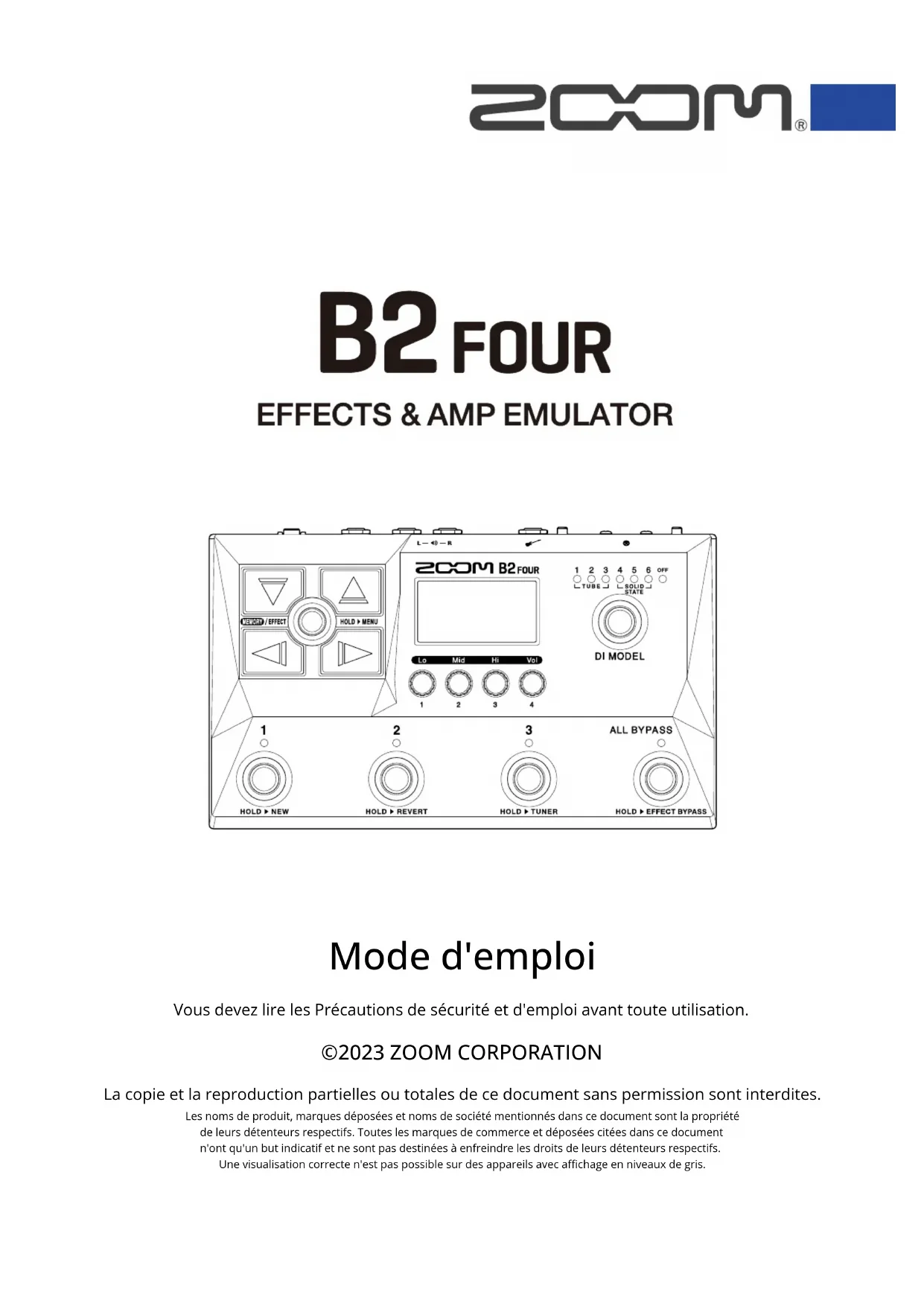

MODE D'EMPLOI B2 FOUR ZOOM

La copie et la reproduction partielles ou totales de ce document sans permission sont interdites.

Les noms de produit, marques déposées et noms de société mentionnés dans ce document sont la propriété de leurs détenteurs respectifs. Toutes les marques de commerce et déposées citées dans ce document n'ont qu'un but indicatif et ne sont pas destinées à enfreindre les droits de leurs détenteurs respectifs. Une visualisation correcte n'est pas possible sur des appareils avec affichage en niveaux de gris.

Remarques concernant ce mode d'emploi

Vous pouvez avoir besoin de ce mode d'emploi dans le futuror. Gardez-le en un lieu vous permettant d'y acceder facilement.

Le contenu de ce document et les caractéristiques de ce produit sont sujets à modifications sans préavis.

• Microsoft et Windows sont des marques de commerce du groupe de sociétés Microsoft.
• iPadOS, Lightning et Mac sont des marques de commerce d'Apple Inc.
• App Store est une marque de service d'Apple Inc.
• iOS est une marque de commerce ou déposée de Cisco Systems, Inc. aux USA et dans d'autres pays, et elle est utilisée sous licence.
• Android est une marque de commerce de Google LLC.
• USB Type-C est une marque de commerce de l'USB Implementers Forum.
• Les autres noms de produit, marques déposées et noms de société mentionnés dans ce document sont la propriété de leurs détenteurs respectifs.
• Toutes les marques de commerce et déposées citées dans ce document n'ont qu'un but indicatif et ne sont pas destinées à enfreindre les droits de leurs détenteurs respectifs.
• Les illustrations et les copies d'écran de ce document peuvent différer du produit réel.

Mémoire de patch

Les mémoires de patch conservent les effets et les amplis utilisés, l'état d'activation (ON/OFF) et les valeurs des paramètres des effets, ce qui permet un rappel facile. Les effets sont sauvégardés et rappelés sous forme d'unités appelées mémoires de patch. Une mémoire de patch peut contenir jusqu'à 5 effets et il est possible de conserver jusqu'à 300 mémoires de patch.

Type d'effet

Les types d'effet disponibles comprennent divers effets pour basse et des modélisations simulant des amplis/baffles. Les effets peuvent être sélectionnés parmi ces types pour être ajoutés aux mémoires de patch.

Catégorie

Les effets sont regroupés par types dans des catégories.

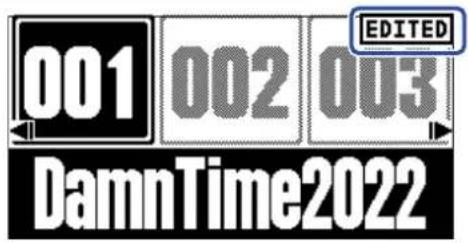

Autosave (sauvegarde automatique)

Cette fonction sauvegarde automatiquement les changements apportés aux régles de mémoire de patch et d'effet.

Mode ECO

Cette fonction coupe automatique l'alimentation après 10 heures sans utilisation.

Looper

Des phrases mono d'une durée maximale de 60 secondes peuvent être enregistrées et lues en boucle. Elles peuvent être synchronisées avec des motifs rythmiques.

Preselect (préselection)

Cette fonction permet de continuer à utiliser le son de la mémoire de patch actuelle pendant le passage à une autre mémoire de patch ayant un numéro éloigné.

Table des matières

Remarques concernant ce mode d'emploi 2

Termes utilisés dans ce mode d'emploi 3

Structure du B2 FOUR. 6

Parcours du signal. 6

Présentation des mémoires (mémoires de patch) 8

Fonctions des parties 9

Face supérieure. 9

Face arriere. 10

Face latérale. 11

Affichages apparaisant sur I'ecran tactile. 12

Écran MEMORY 12

Écran EFFECT 13

Écran Bibliothèque 14

Écran MENU 15

Faire les connexions 18

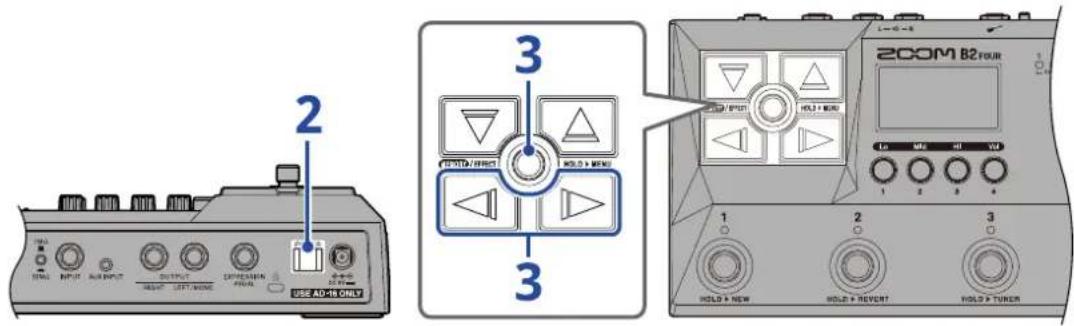

Mise sous/hors tension 20

Mise sous tension 20

Mise hors tension. 20

Selection de la modélisation de boîte de direct (DI MODEL) 21

Utilisation de la fonction bypass 22

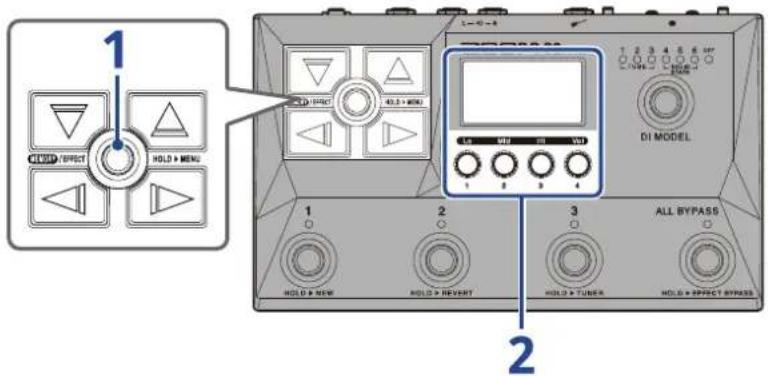

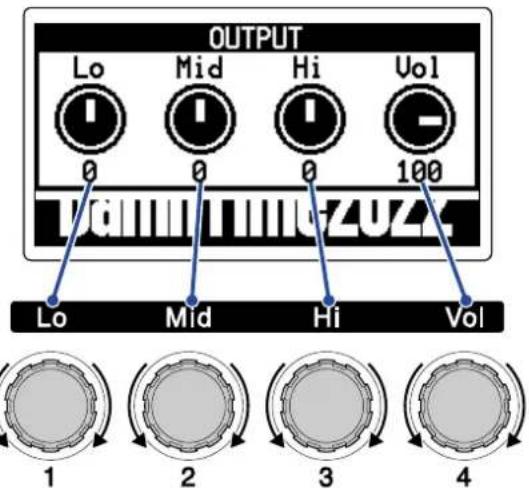

Réglage du caractère général du son et du niveau de sortie 24

Changement de mémoire de patch en cours de jeu (écran MEMORY) 25

Emploi de la fonction PRESELECT (préselection). 27

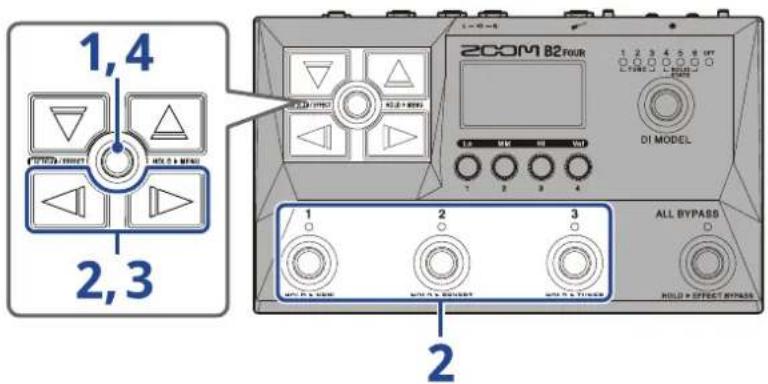

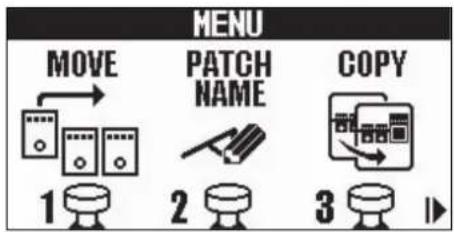

Activation/désactivation de la fonction PRESELECT 27

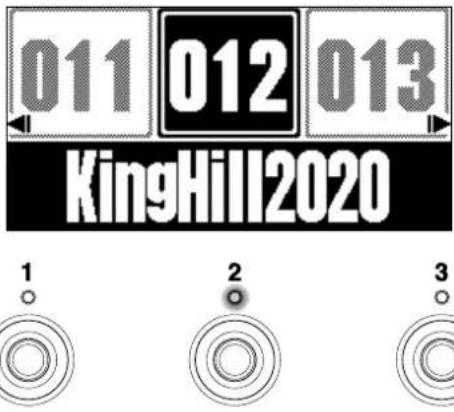

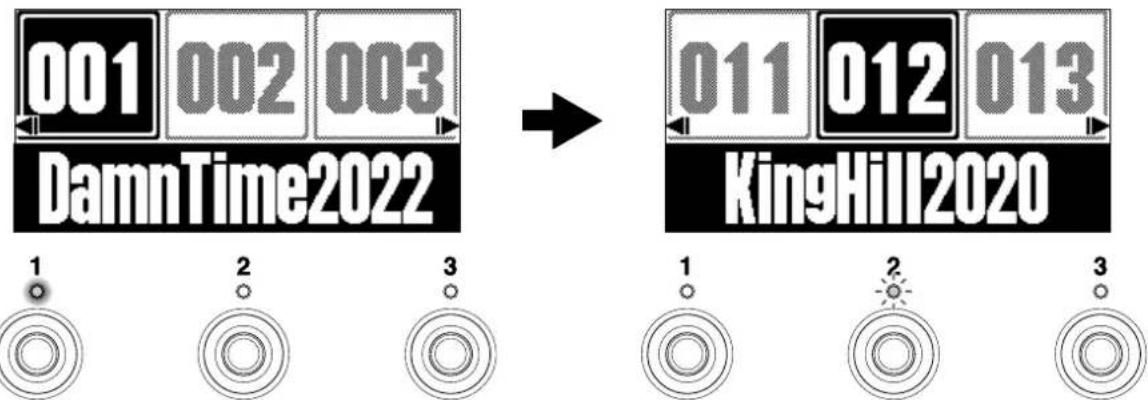

Selection des mémoires de patch avec la fonction PRESELECT activée. 29

Modification des effets (écran EFFECT). 31

Ouverture de I'ecran EFFECT 31

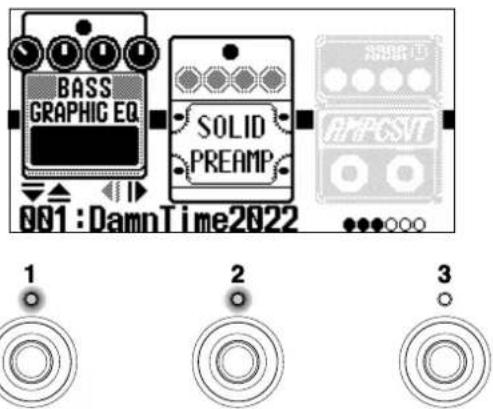

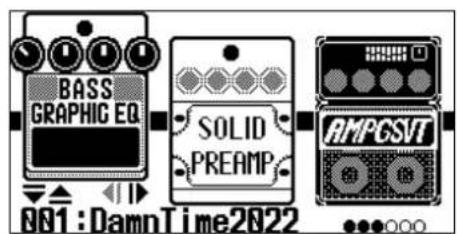

Activation/desactivation des effets 33

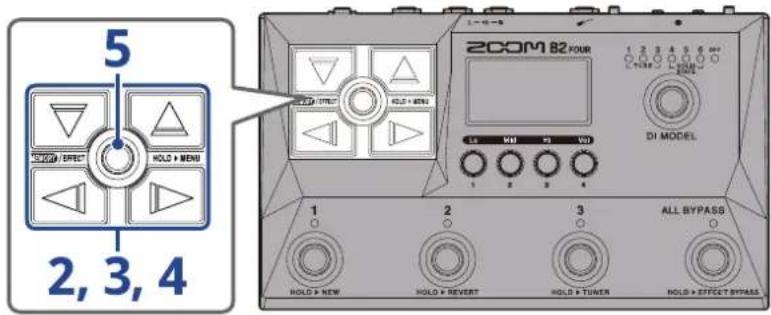

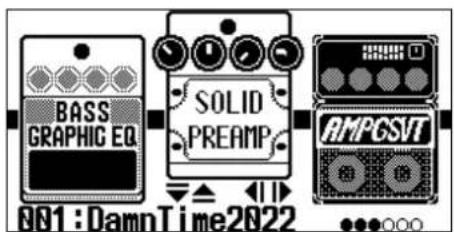

Remplacement d'effets 35

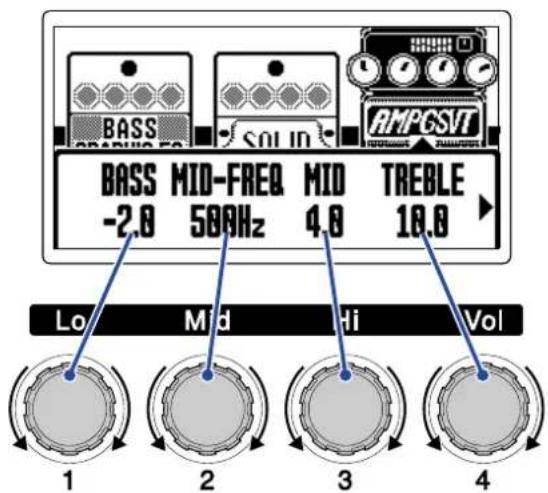

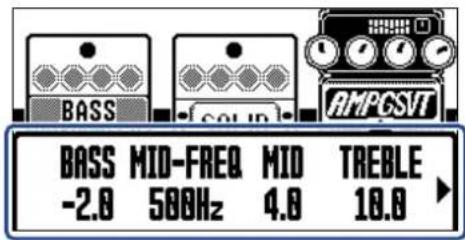

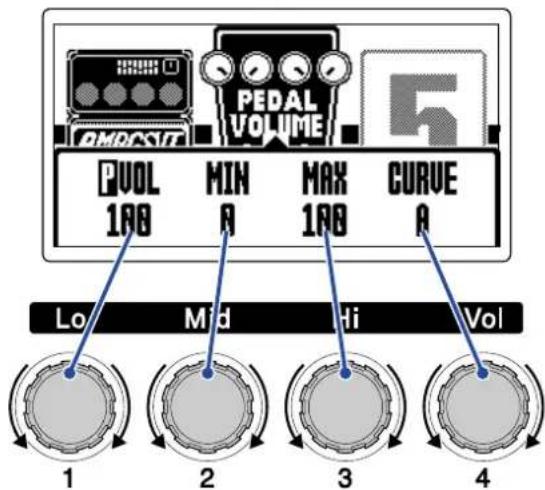

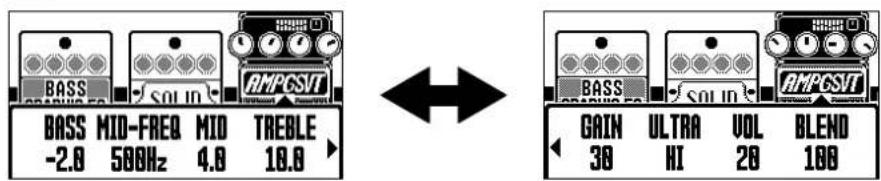

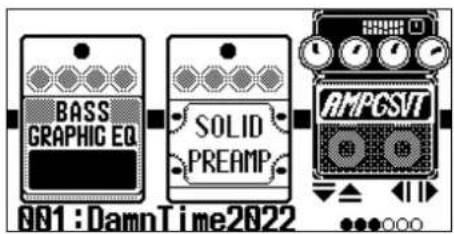

Réglage des paramètres d'effet 38

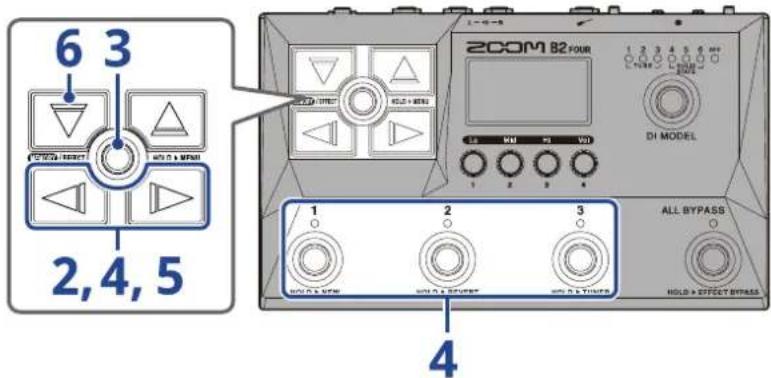

Changement de I'ordre des effets 40

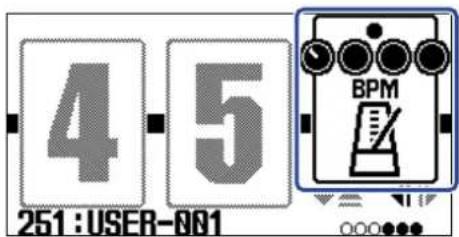

Réglage du tempo 42

Gestion des mémoires de patch. 44

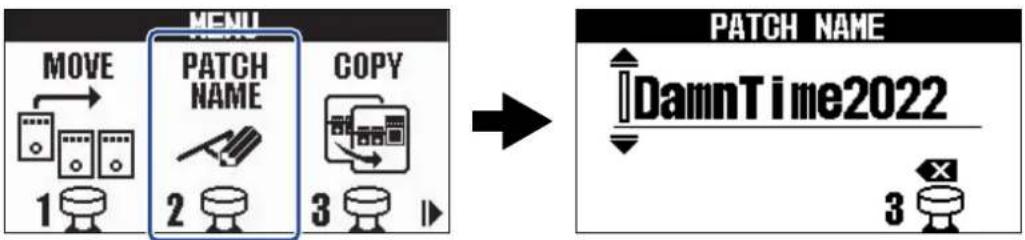

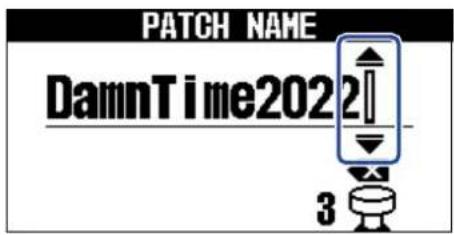

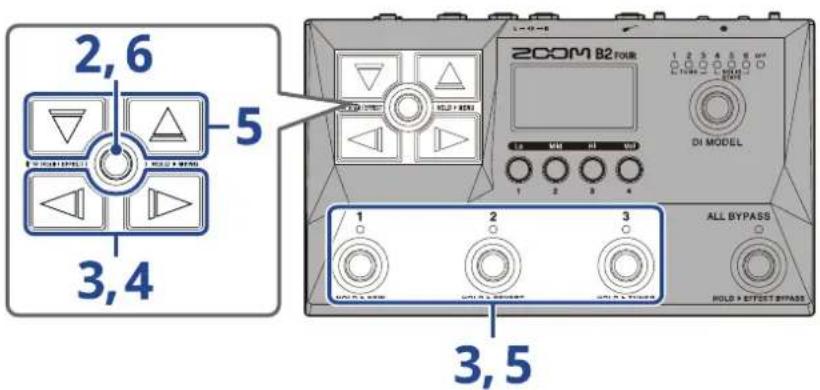

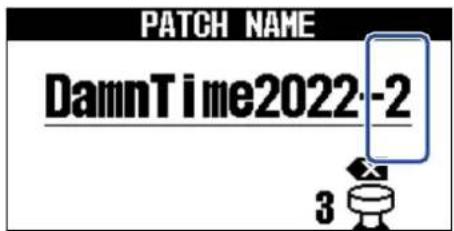

Changement des noms de mémoires de patch 44

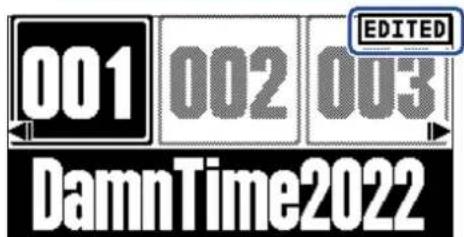

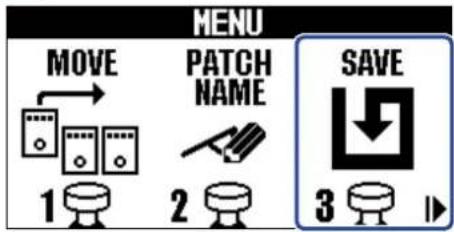

Copie et sauvegarde des mémoires de patch 46

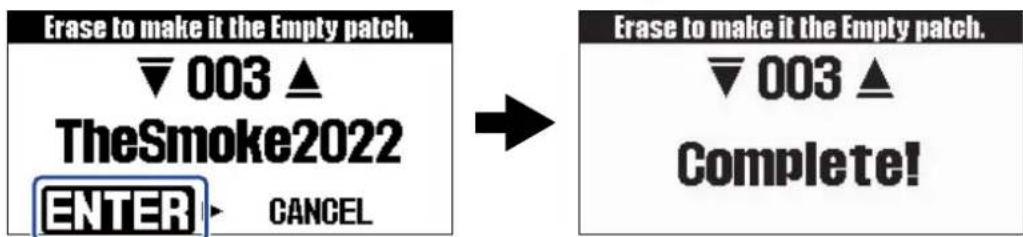

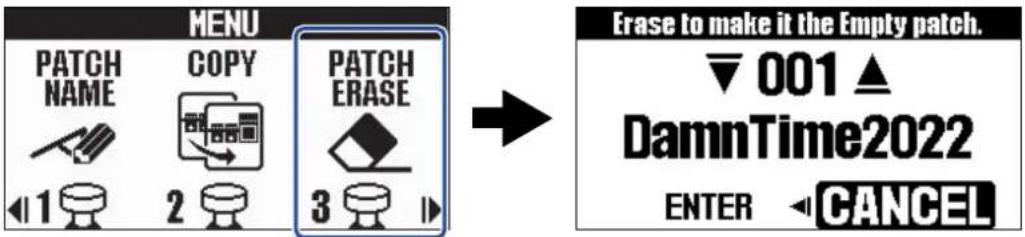

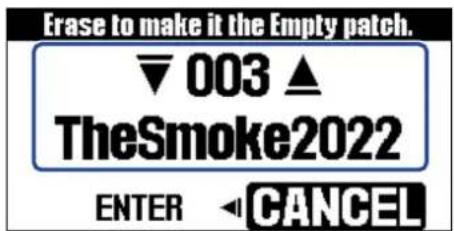

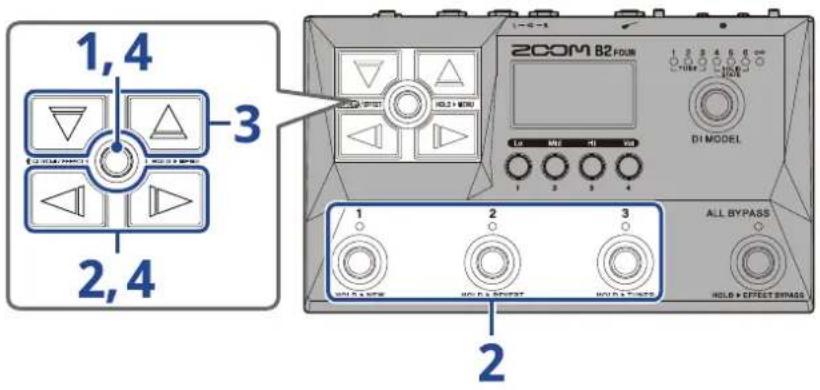

Suppression de mémoires de patch 48

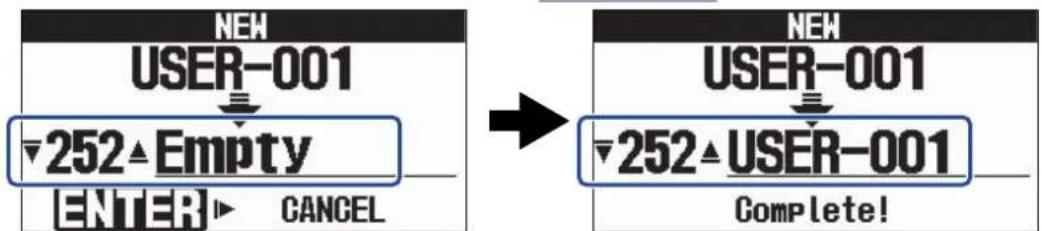

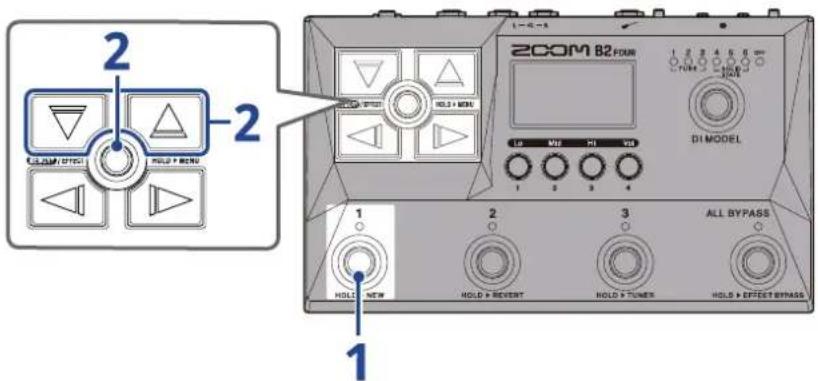

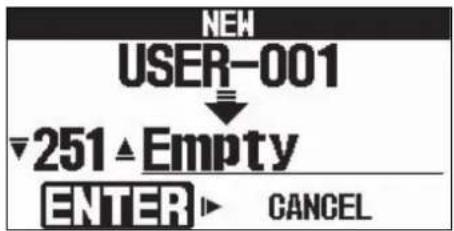

Creation de mémoires de patch. 50

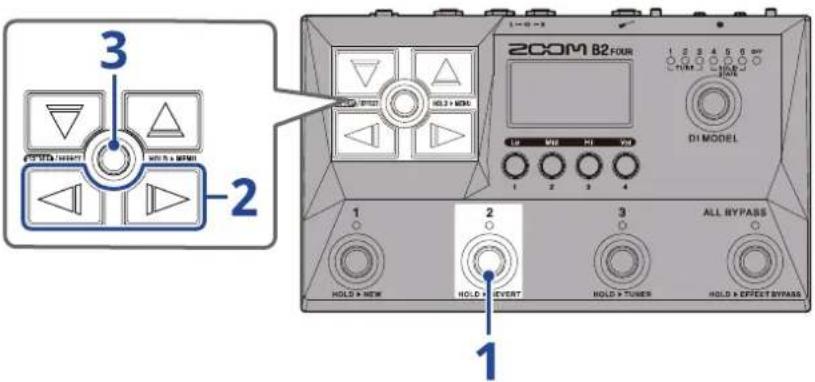

Annulation des modifications de la mémoire de patch. 51

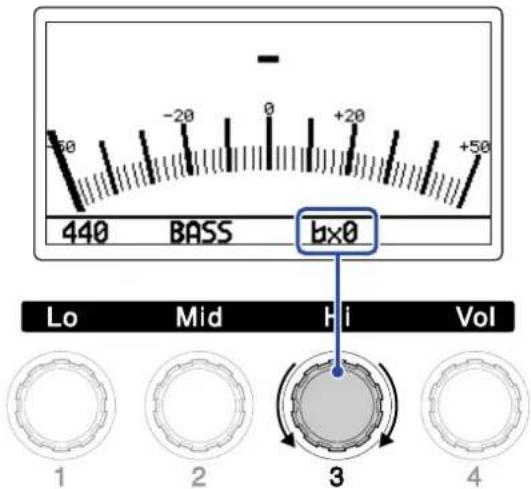

Utiliser I'accordeur 53

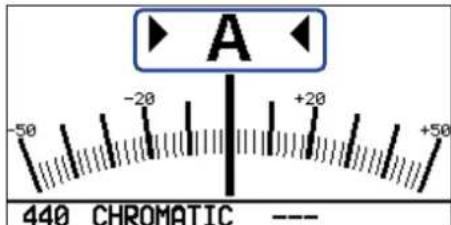

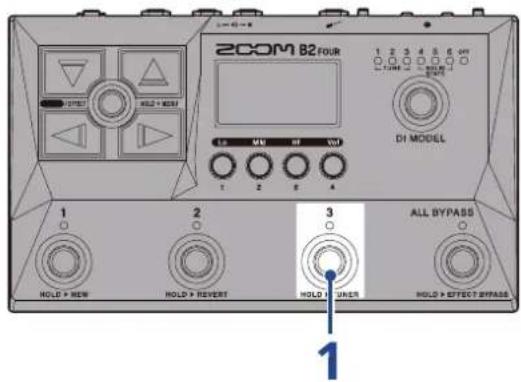

Activation de l'accordeur. 53

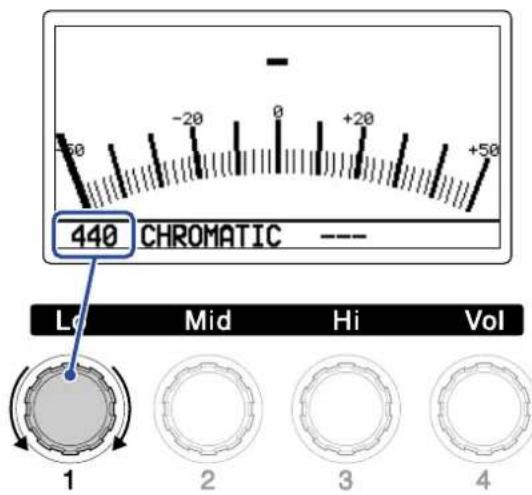

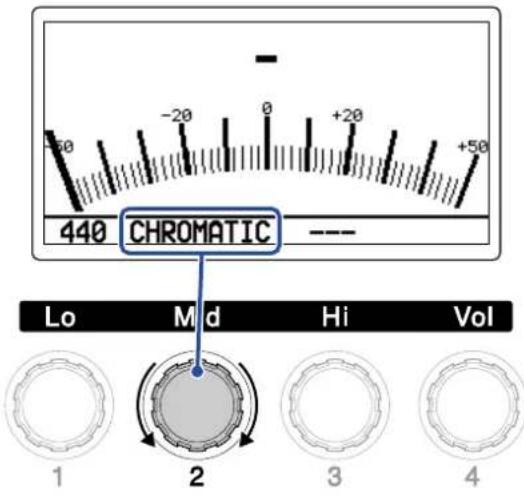

Changement des réglages de l'accordeur 54

Utilisation d'une pedale d'expression connectee. 57

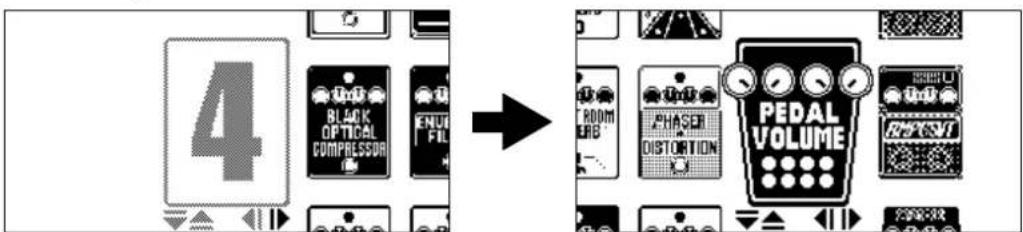

Réglage des effets à pédale 57

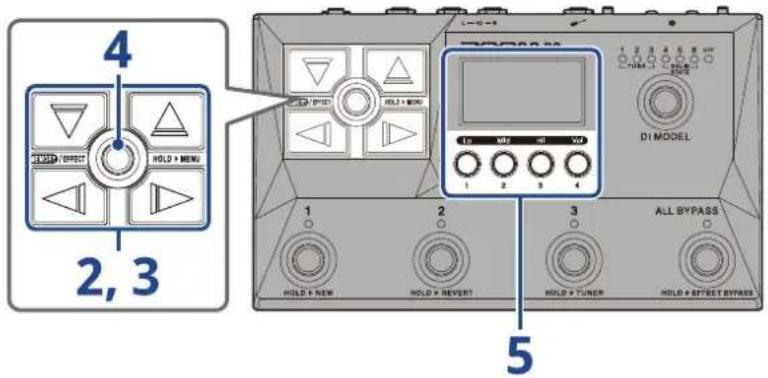

Emploi de rythmes 59

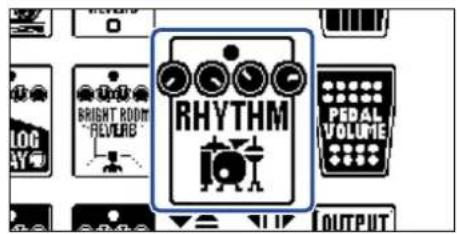

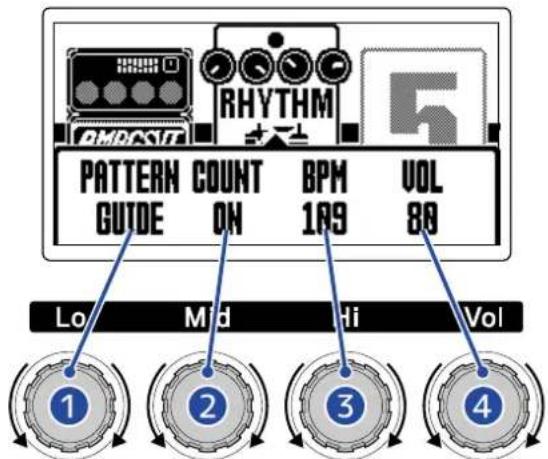

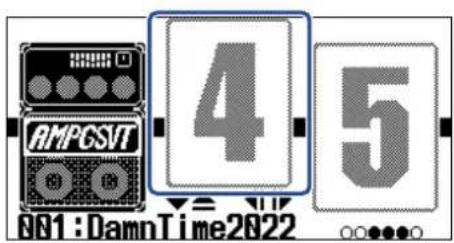

Réglage de l'effet rythme (RHYTHM). 59

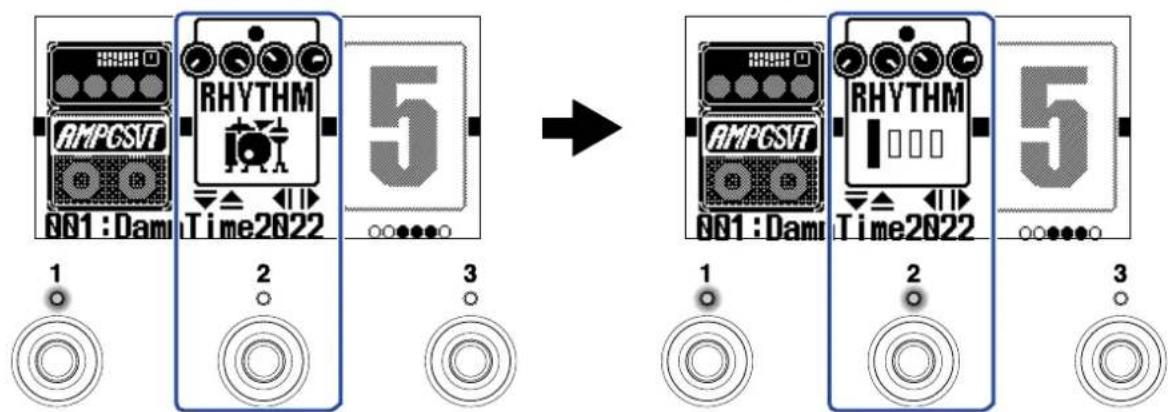

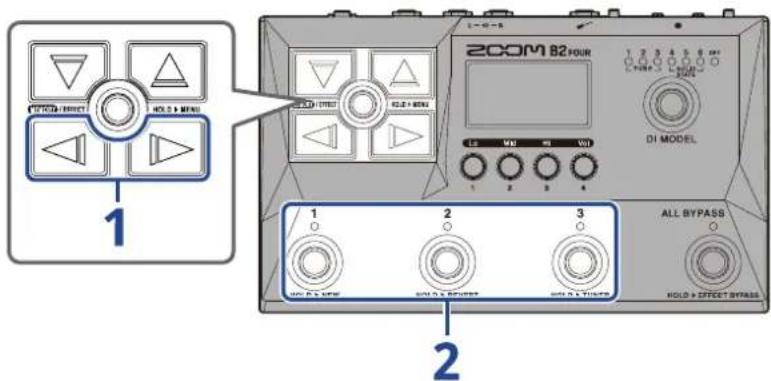

Lancement/arrêt du rythme 61

Patterns rhytmiques 62

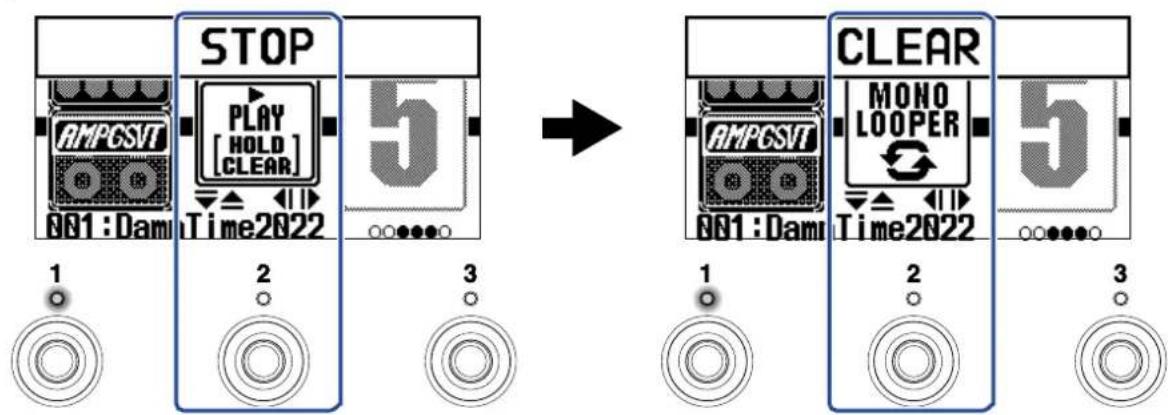

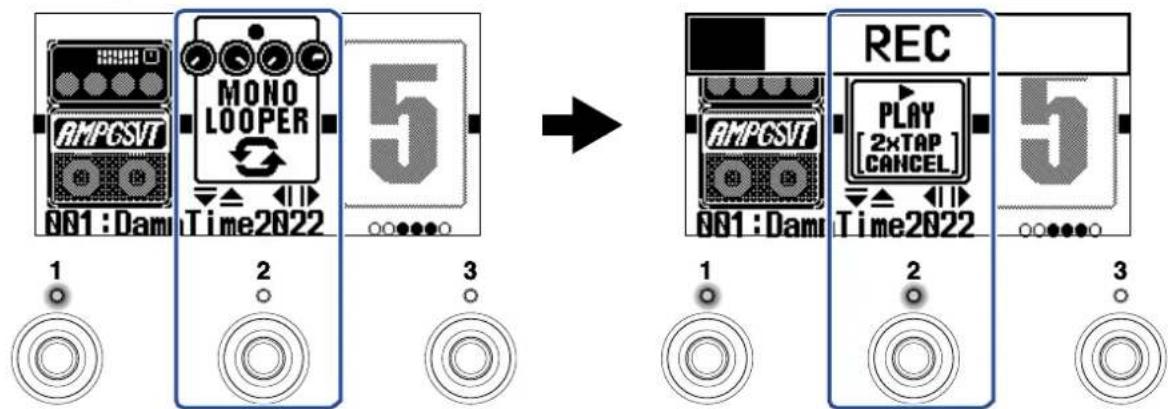

Emploi du looper en cours de jeu 63

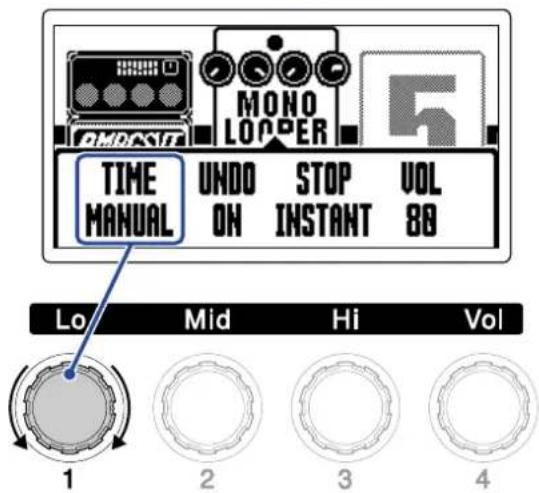

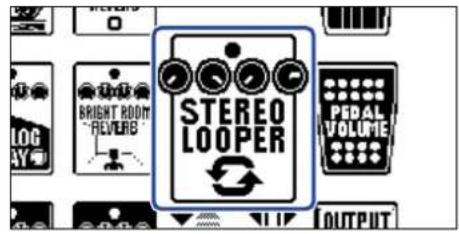

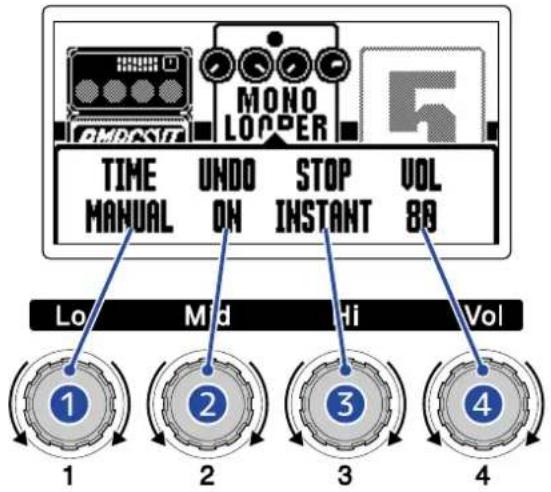

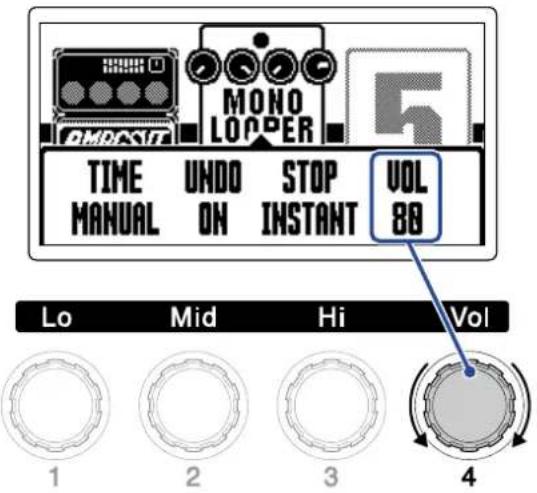

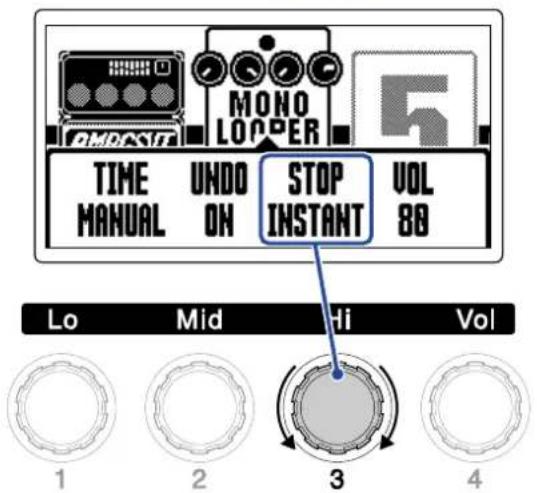

Réglage de l'effet looper 63

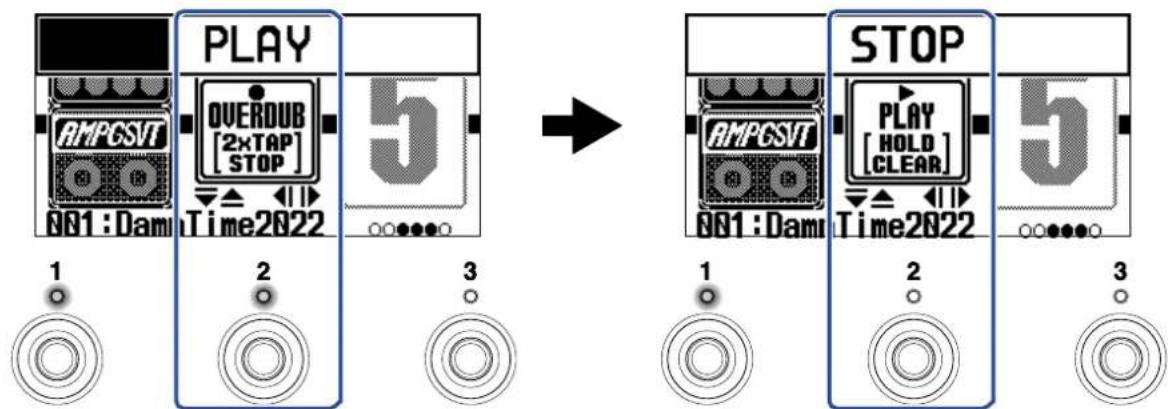

Fonctionnement du looper 70

Emploi des fonctions d'interface audio 75

Installation des pilotes 75

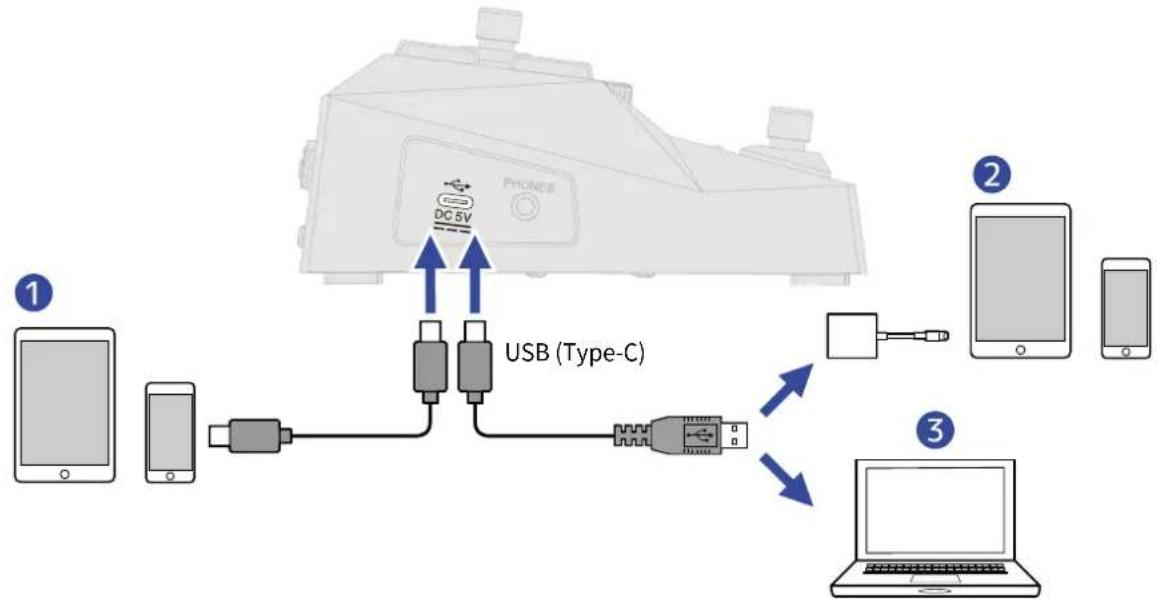

Branchement d'un ordinateur, smartphone ou tablette 76

Contrôle du B2 FOUR à partir d'un iPhone/iPad. 77

Réglages du matériel 78

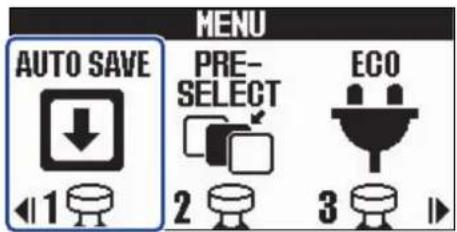

Réglage de la fonction AUTO SAVE 78

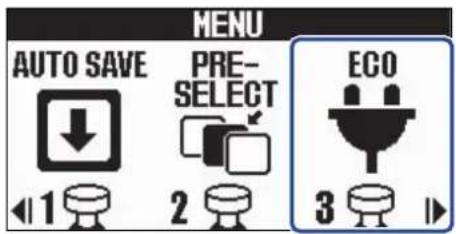

Réglage du mode d'économie d'énergie (ECO). 80

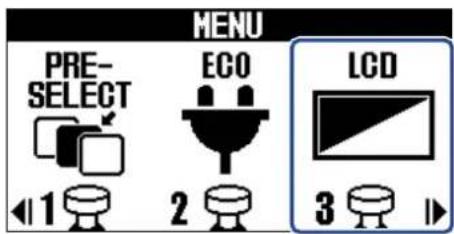

Réglage du contraste de l'écran 81

Gestion du firmware. 82

Vérification des versions de firmware 82

Mise à jour. 82

Restauration des réglages d'usine 83

Annexe 84

Guide de dépannage 84

Caracteristiques techniques 85

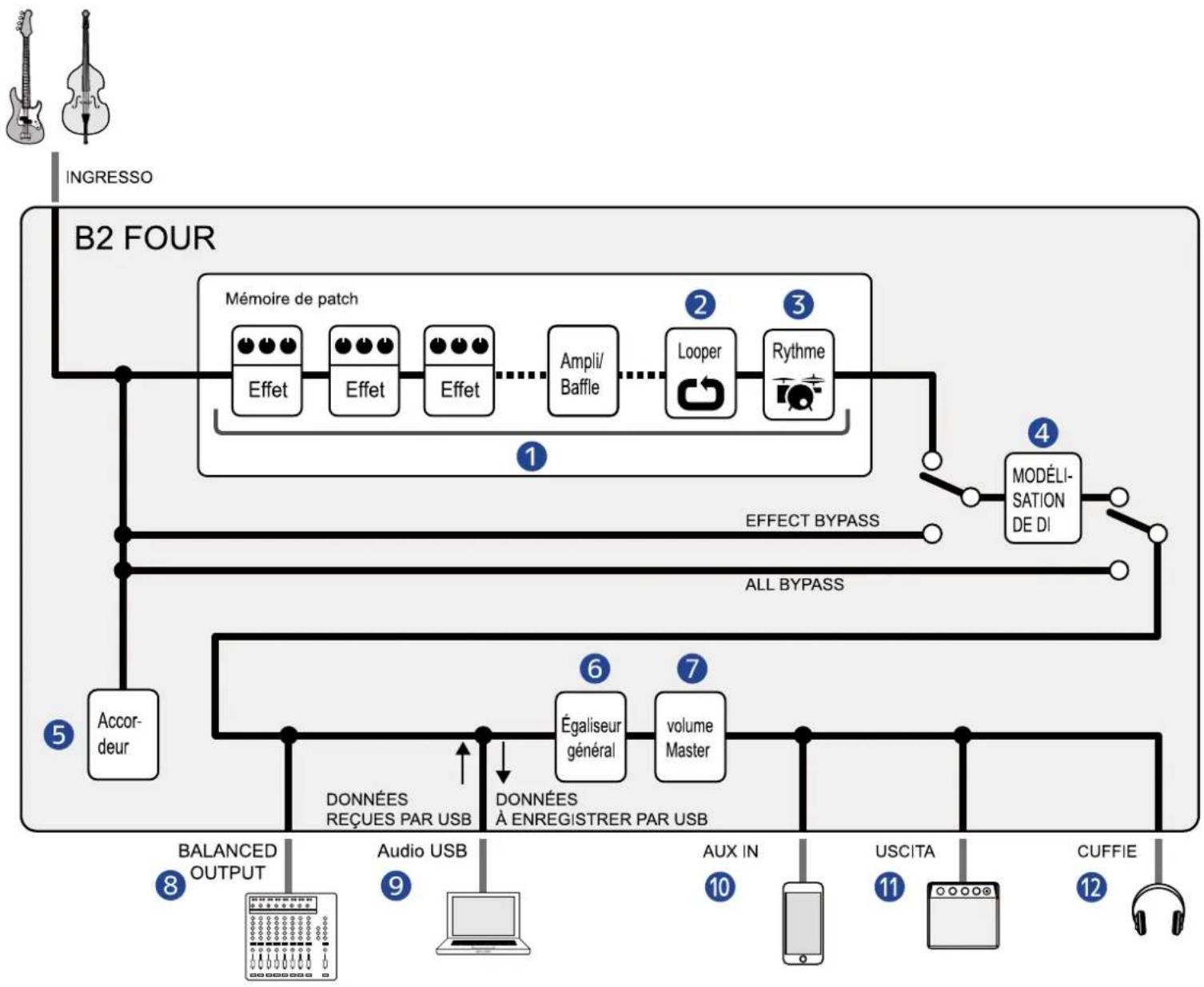

Parcours du signal

1 Mémoire de patch

Le son reçu de laasse passé dans l'ordre par les effets, puis par les modélisations d'ampli et de baffle. ( Réglage des paramètres d'effet)

2 Looper

Les bouches enregistrées peuvent être lues. (→ Emploi du looper en cours de jeu)

3 Rythme

Lessons de batterie peuvent etre déclenchés par les patterns rythmiques internes. ( Emploi de rythmes)

4 Modélisation de boîte de direct (DI MODEL)

Il est possible de sélectionner des modélisations qui émulent les caractéristiques de boîtes de direct (DI) à lampes et à transistors. ( Sélection de la modélisation de boîte de direct (DI MODEL))

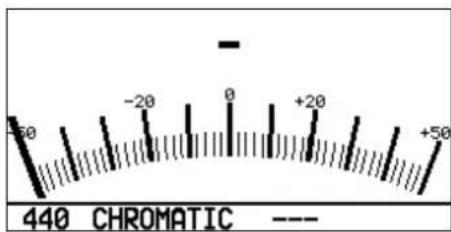

5 Accordeur

Permet d'accorder les basses connectées. ( Utiliser l'accordeur)

6 Égaliseur général

Permet de régler le caractère général du son. Ce réglage est réservé même après avoir changé de mémoire de patch. ( Réglage du caractère général du son et du niveau de sortie)

Volume master

Règle le volume général. Ce réglage est réservé même après avoir changé de mémoire de patch. (→ Réglage du caractère général du son et du niveau de sortie)

Sortie symétrique

C'est la sortie par la prise BALANCED OUTPUT (sortie symétrique). Branchez-y par exemple une table de mixage de sonorisation.

USB audio

Des données audio peuvent être échangées avec des ordinateurs et des smartphones grâce à la fonction d'interface audio. ( Emploi des fonctions d'interface audio)

10 AUX INPUT (entree auxiliaire)

Du son peut etre lu a partir d'un smartphone, d'un lecteur audio portable ou d'un autre appariel.

11 OUTPUT (sortie)

Un ampli ou des moniteurs amplifiés peuvent y'être connectés.

12 PHONES (casque)

Un casque peut également être connecté ici.

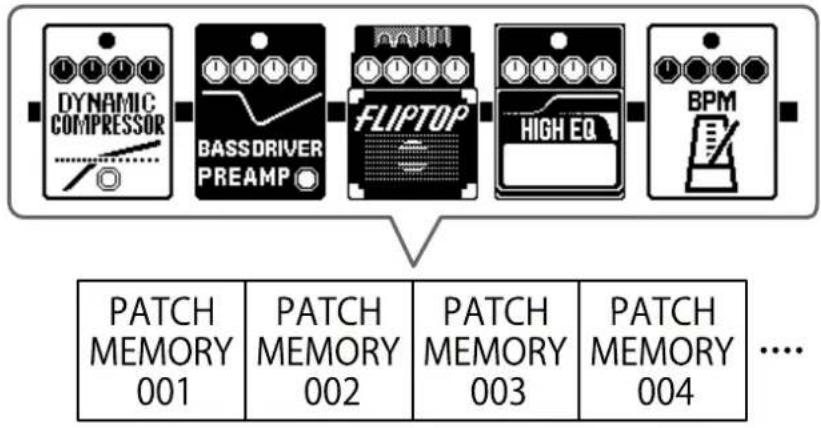

Mémoires de patch

Elles enregistrrent les effets utilisés, leur ordre, leur état d'activation/désactivation et les réglages de leurs paramétres. Les effets peuvent être sauvégardés et rappelés sous forme d'unités appelées mémoires de patch. 300 mémoires de patch peuvent être conservées.

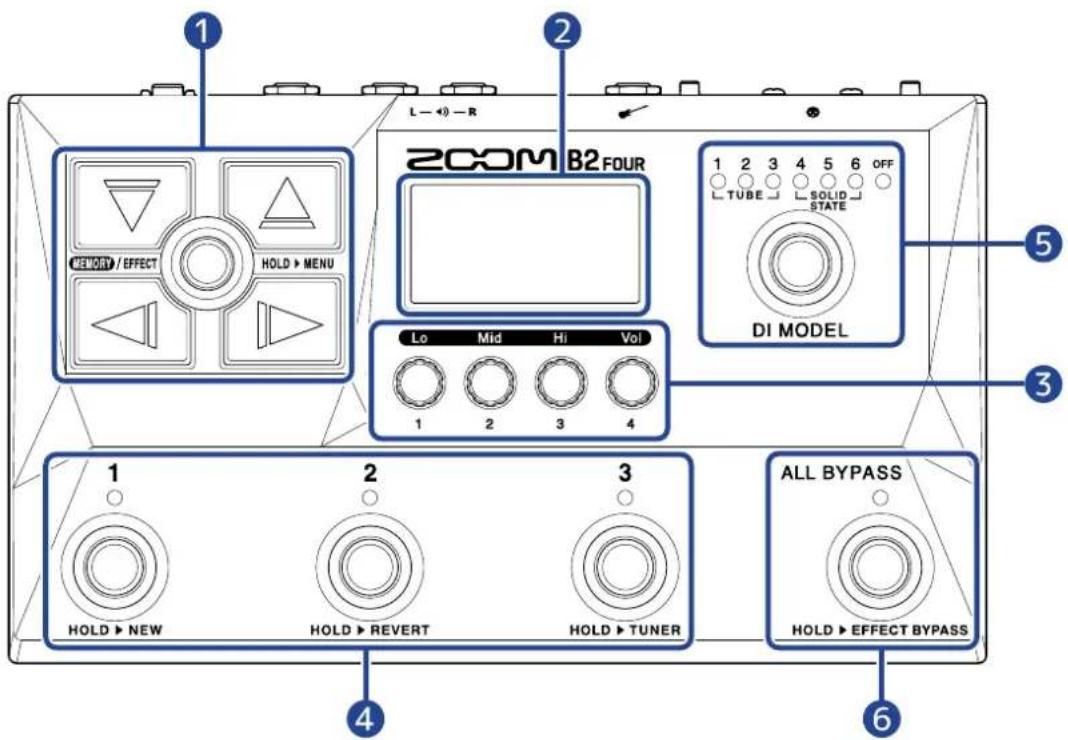

Face supérieure

1 Flèches de direction

Servent par exemple à seLECTIONner les mémoires de patch et les effets.

Elles peuvent etre actionnées au pied.

2 Écran

Affiche des informations, dont le nom de la mémoire de patch sélectionnée, le nom de ses effets ainsi que les réglages de ces derniers.

3 Boutons de paramètre

Servent à modifier les paramètres d'effet et à effectuer différents réglages.

Footswitchs/voyants

Servent à selectionner les mémoires de patch et à activer/désactiver les effets.

Lorsque I'Ecran EFFECT est ouvert, les voyants indiquent si les effets sont actifs ou non.

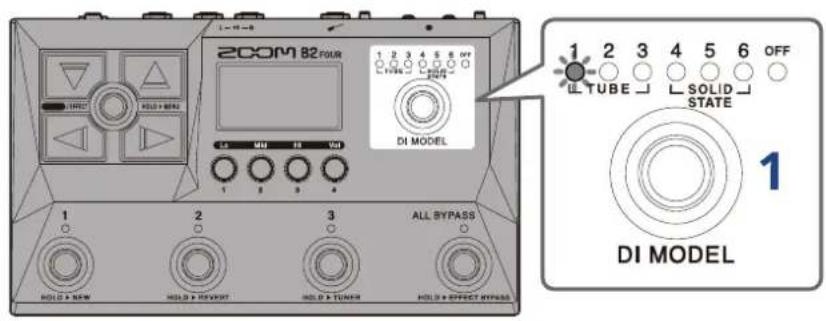

5 Selecteur DI MODEL

Utilisez-le pour sélectionner la modélisation de boîte de direct (DI MODEL). (La modélisation sélectionnée s'allume.)

6 Commutateur Bypass

1 Commutateur GROUND CONNECT/LIFT La prise de sortie BALANCED OUTPUT peut etre raccordee ou non a la masse. 2 Prise BALANCED OUTPUT (sortie symétrique) Branchez-y un système de sonorisation. 3 Sellecteur d'impedance Regle l'impedance pour Iadapter a la basse connectee. 4 Prise INPUT (entree) Branchez-y uneasse. 5 Prise AUX INPUT (entree auxiliaire) Branchez-y un lecteur de musique portable ou appareil similaire. 6 Prises OUTPUT (sortie) Branchez-y un ampli pour basse ou des moniteurs amplifiés. 7 Prise EXPRESSION PEDAL Branchez-y une pedale d'expression (FP02M ZOOM) et utilisez-la pour faire varier un effet àPEDale. Interrupteur d'alimentation POW Met I'unité sous/hors tension. 9 Connecteur pour adaptateur secteur CC 9 V Branchez-y l'adaptateur secteur dédié (AD-16 ZOOM).

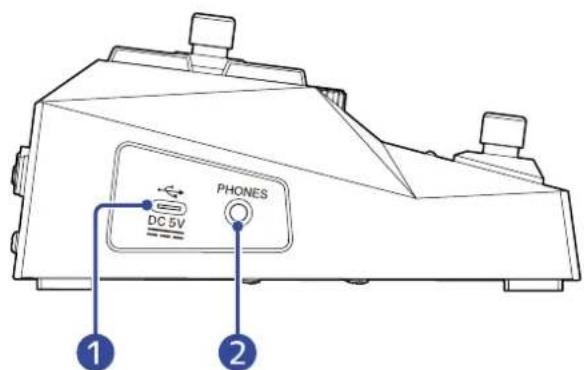

Face latérale

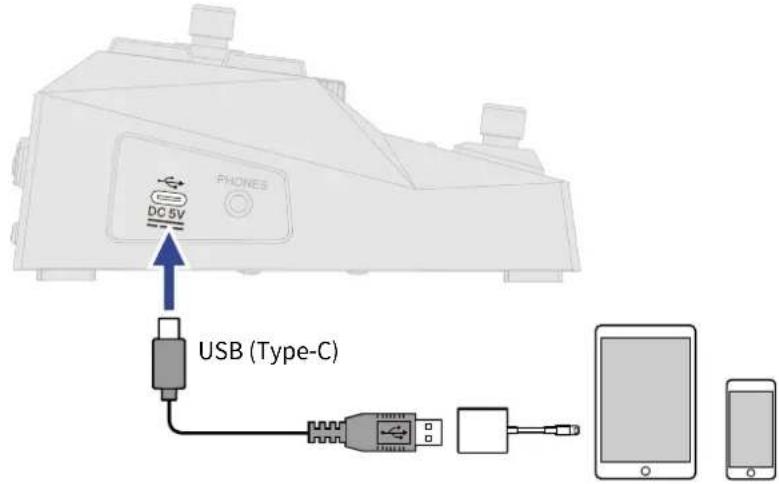

1 Port USB (Type-C)

Connecté à un ordinateur, un smartphone ou une tablette, cet apparéil peut servir d'interface audio. De plus, l'appli Handy Guitar Lab peut être utilisé pour par exemple gérer les mémoires de patch, modifier les effets et en ajouter depuis un smartphone ou une tablette. L'alimentation par le bus USB est possible.

2 Prise de sortie PHONES (casque)

Branchez-y un casque.

L'appli Handy Guitar Lab for B2 FOUR peut être téléchargee depuis l'App Store.

Affichages apparaisant sur l'écran tactile

Le B2 FOUR se commande à l'aide des flèches et des boutons tout en regardant l'écran. Cette section explique les écrans affichés.

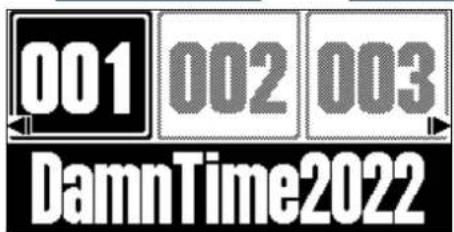

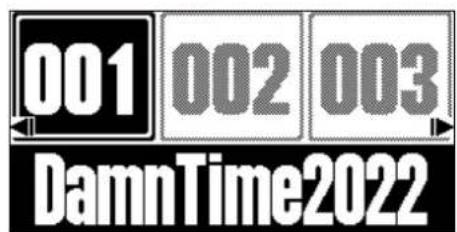

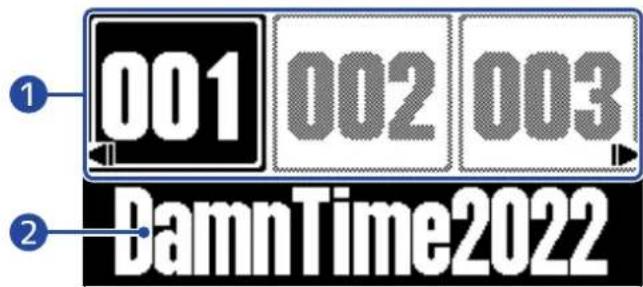

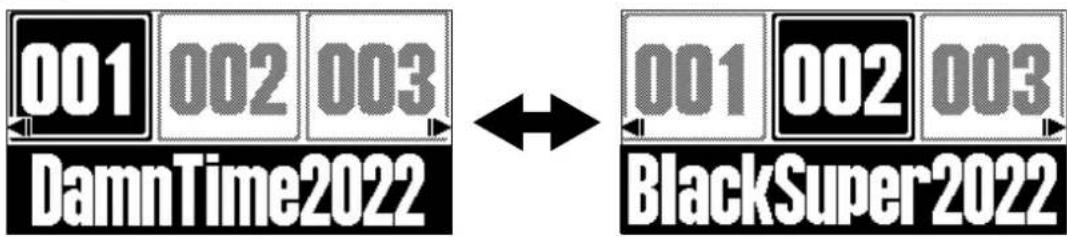

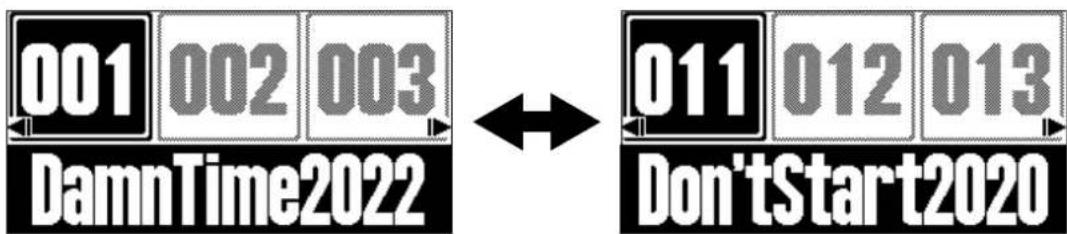

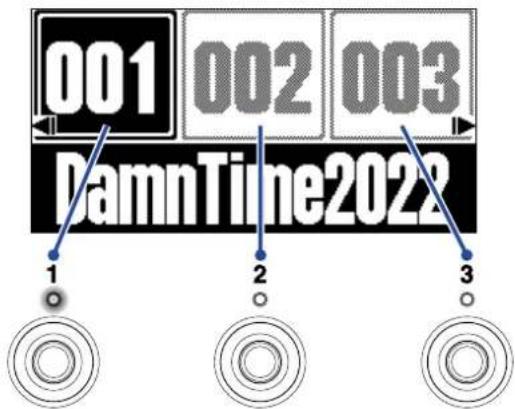

Écran MEMORY

Il s'affiche à la mise sous tension.

Il presente les mémoires de patch, permettant de les sélectionner pour jouer avec et pour les modifier.

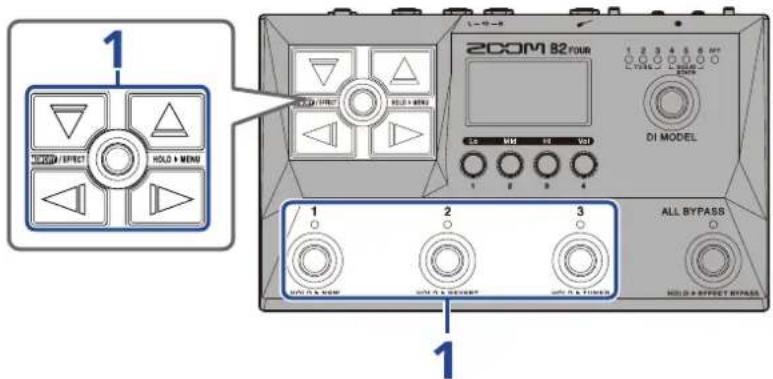

1 Numeros de mémoire de patch

Les footswitchs 1 permettent de selectionner les mémoires de patch actuellment affichées.

Avec /selectionnez la mémoire de patch immédiatement inférieure ou supérieure. Avec

/ selectionnez la mémoire de patch située 10 emplacements plus loin.

La mémoire de patch sélectionnée est surlignée.

2 Nom de mémoire de patch

Affiche le nom de la mémoire de patch sélectionnée.

Ouverture de l'écran MEMORY

• Quand l'Écran MENU ou l'Écran EFFECT est ouvert : pressez MEMORY/EFFECT
• Quand l'Écran Bibliothèque est ouvert : confirmez l'effet sélectionné pour ouvrir l'écran EFFECT, puis pressez MEMOR / EFFECT

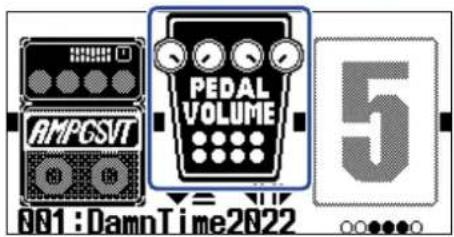

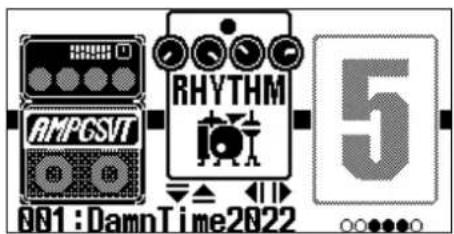

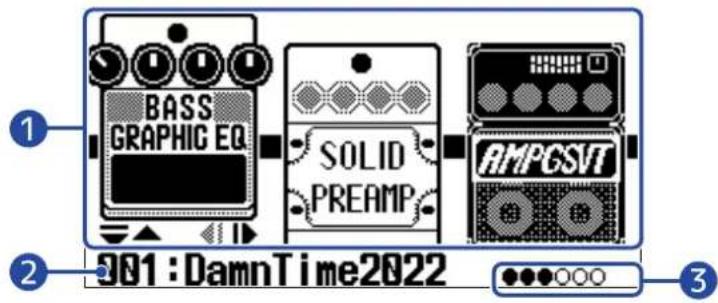

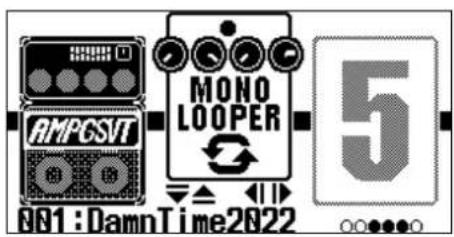

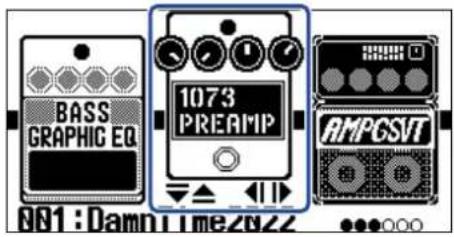

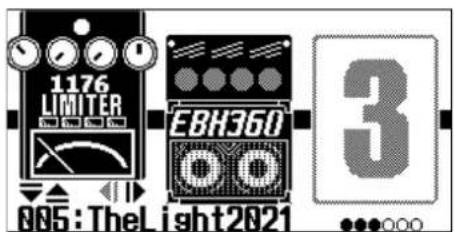

Écran EFFECT

Les mémoires de patch peuvent être modifiées.

1 Effets

Les effets de la mémoire de patch Sélectionnée sont affichés.

Avec et, selectionnez les effets. L'effet selectionné apparait en léger relief.

3 Effets affichés

L'écran peut afficher un maximum de 3 effets. Les cercles noirs correspondent aux positions des effets actuèment affichés.

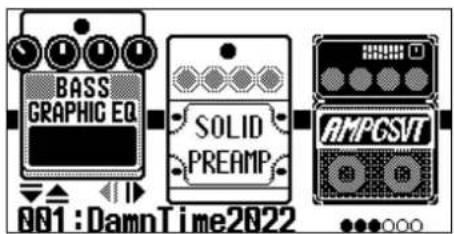

Ouverture de l'écran EFFECT

• Quand l'Écran MEMORY ou l'Écran MENU est ouvert : pressez MEMORY/EFFECT
• Quand l'Écran Bibliothèque est ouvert : pressez ©ECONFORTMIRer la sélection de l'effet.

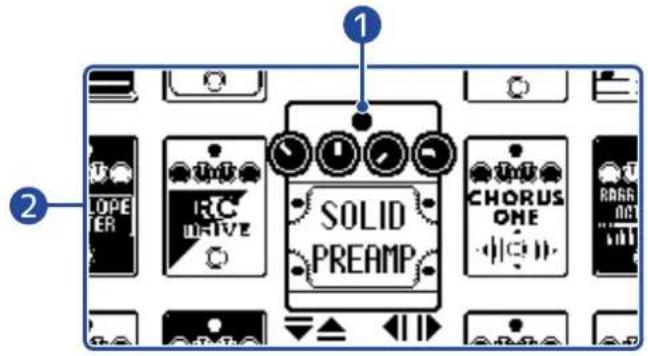

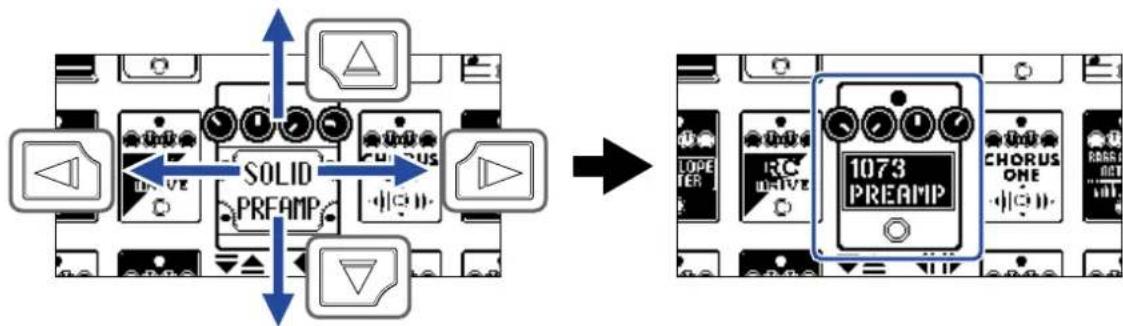

Écran bibliothèque

Les effets peuvent être changés dans les mémoires de patch.

1 Effet sélectionné

L'effet sélectionné est affché en plus grand et au centre.

2 Listedes effets

Les effets d'une même catégorie sont alignés verticalément. Avec et, selectionnez d'autres effets de la même catégorie.

Avec et, selectionnez des effets dans d'autres catégories.

Ouverture de l'écran bibliothèque

Sélectionnez l'effet à changer en Écran EFFECT, et pressez

Fermeture de l'écran bibliothèque

Presse 1000000000000000000000000000000000000000000000000000000000000000000000000

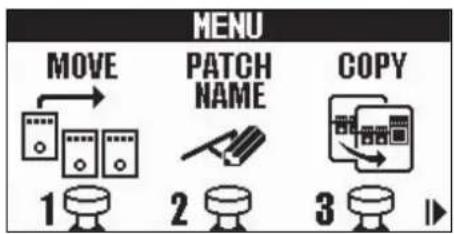

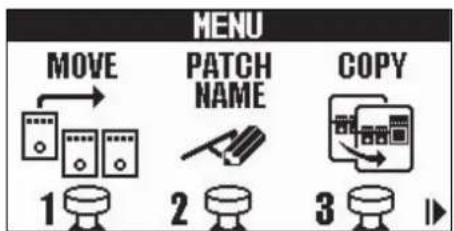

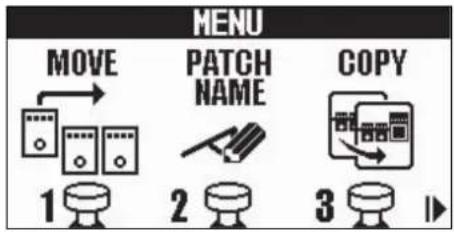

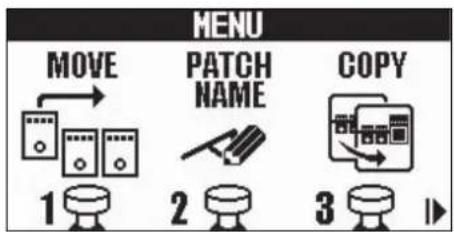

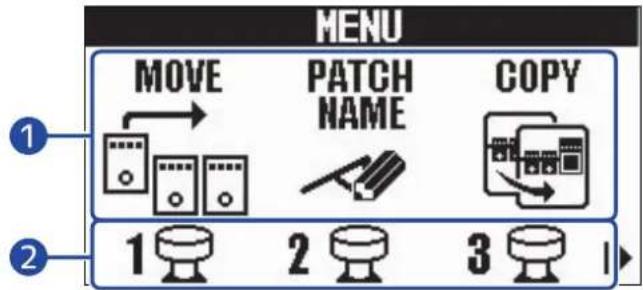

Écran MENU

Divers réglages du B2 FOUR peuvent être faits.

1 Paramètres de réglage

Avec et, selectionnez les parametes de réglage représentés par des icones.

Footswitchs

Pressez les footswitchs qui correspondent aux icones affichées à l'écran pour ouvrir les écrans de réglages correspondants.

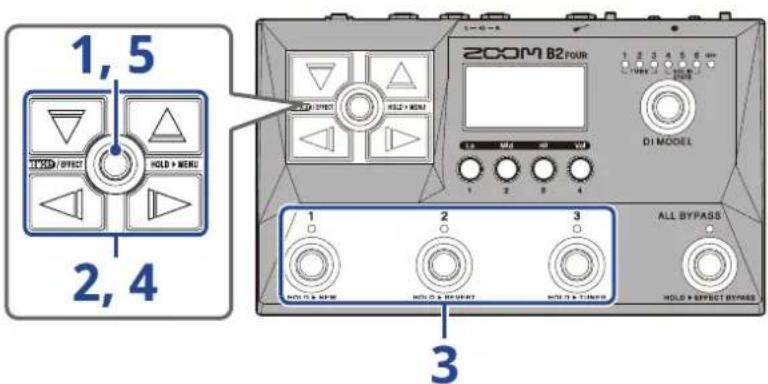

Emploi de l'écran MENU

1. Pressez et maintenez lecran MENU.

1. Avec et, affichez l'icone du paramètre de réglage souhaité. Voir les liens de reférence pour plus de détails sur chaque réglage.

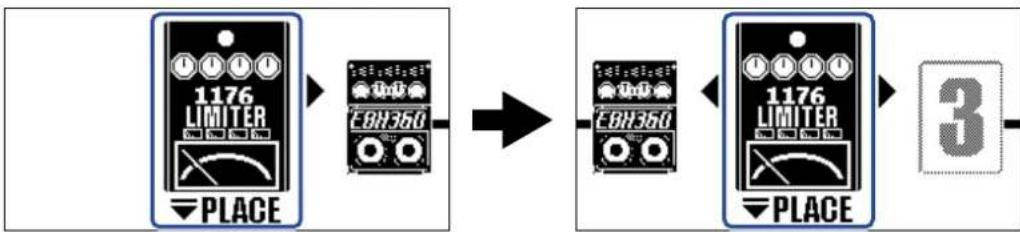

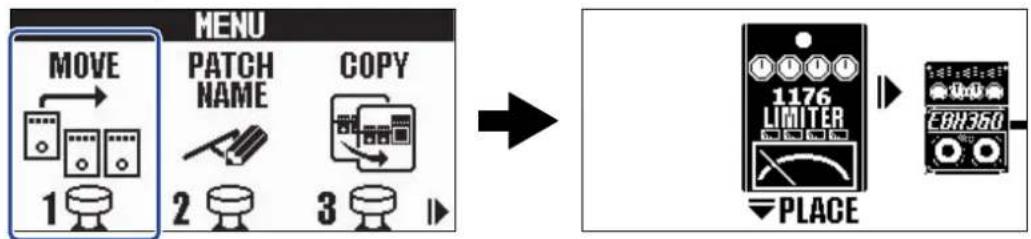

MOVE → →	Changer l'ordre des effets. (→ Changement de l'ordre des effets)	PACK NAME	Changer le nom de la mémoire de patch. (→ Changement des noms de mémoires de patch)

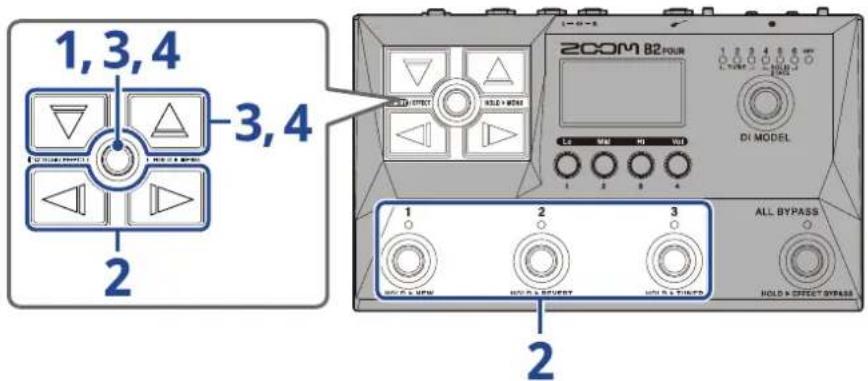

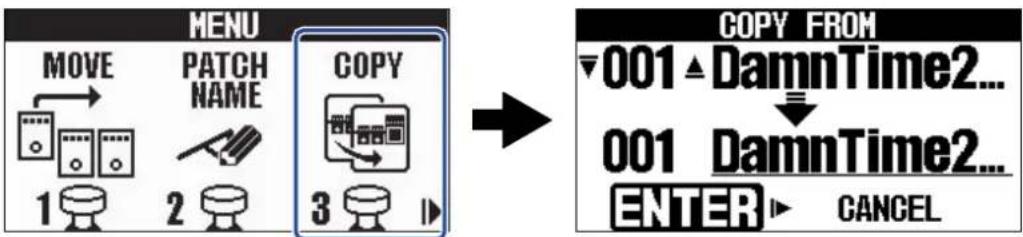

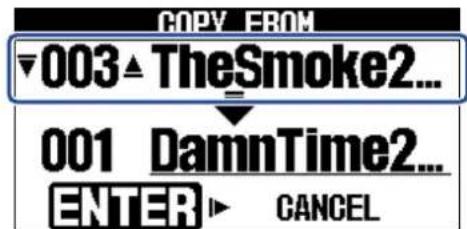

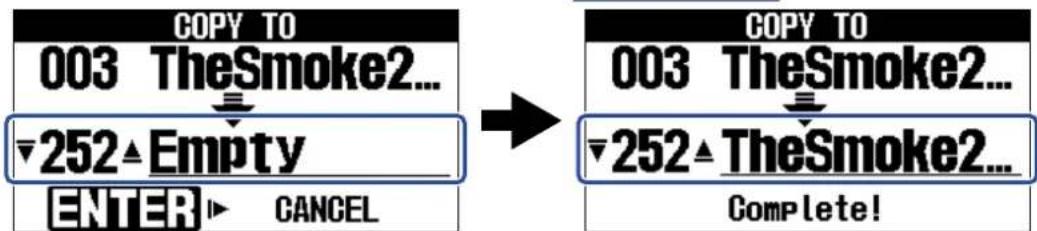

COPY → →	Sauvegarder et copier des mémoires de patch. (→ Copie et sauvegarde des mémoires de patch)	PACK ERASE	Supprimer des mémoires de patch. (→ Suppression de mémoires de patch)

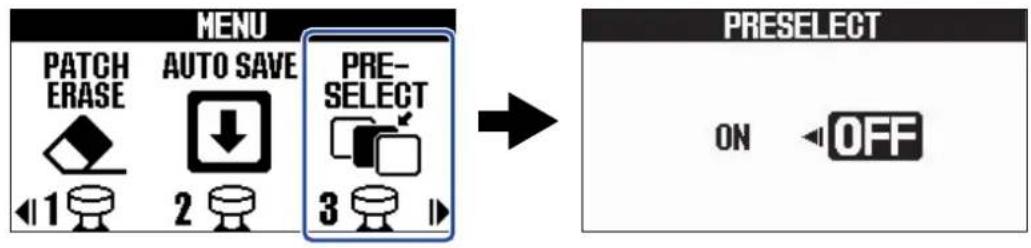

PRE- SELECT →	Activer/désactiver la fonction de préselection. (→ Emploi de la fonction PRESELECT (préselection))	AUTO SAVE	Activer/désactiver la fonction de sauvegarde automatique. (→ Réglage de la fonction AUTO SAVE)

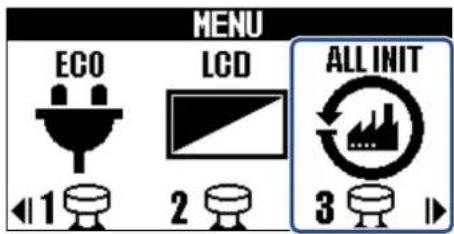

ALL INIT →	Restaurer les régliages d'usine. (→ Restauration des régliages d'usine)	ECO	Activer/désactiver le mode ECO. (→ Réglage du mode d'économie d'énergie (ECO))

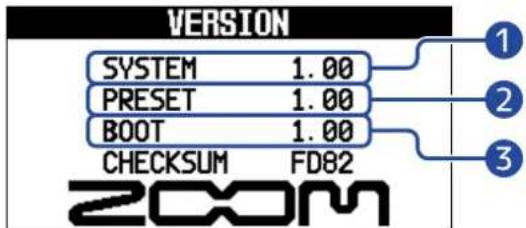

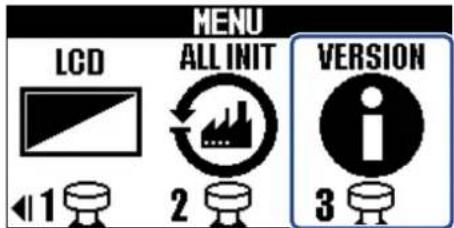

VERSION →	Vérifier les versions de firmware. (→ Vérification des versions de firmware)	LCD	Régler le contraste de l'écran. (→ Réglage du contraste de l'écran)

1. Pressez un footswitch correspondant à une icône.

Cela ouvre l'écran des réglages ainsi sélectionnés.

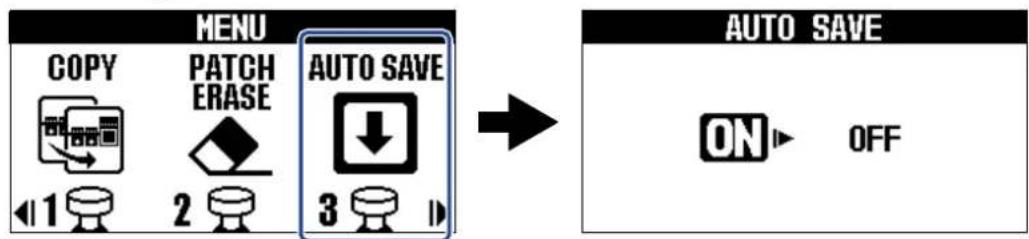

Par exemple, pressez 3 pour que AUTO SAVE (sauvegarde automatique) est selectionné.

1. Avec et, selectionnez un réglage.

1. Pressez (HISTORY/EFFECT)

Cela confirme le réglage et ramène à l'Écran MEMORY ou à l'Écran EFFECT.

Faire les connexions

1 Basse

Réglez le sélecteur d'impédance en fonction de la base connectée.

1MΩ	Utilisez ce réglage avec des basses électriques normales.
10MΩ	Utilisez ce réglage avec des basses acoustiques équipées de capteurs piézos.

Réglez le volume sur l'appareil connecté.

2 Lecteur de musique portable, etc.

3 Adaptateur secteur (AD-16 ZOOM)

4 Moniteurs amplifiés

5 Ampli de basse

6 Pédale d'expression (FP02M ZOOM)

Une pedale peut être utilisé pour contrôler les effets.

7 Table de mixage de sonorisation, etc.

Utilisez GROUND pour activer/désactiver la connexion de la masse pour la prise de sortie symétrique BALANCED OUTPUT.

CONNECT LIFT

Connecte la broche de masse à la masse. Déconnecté la broche de masse de la masse. C'est utile si du bruit est causé par une boucle de masse.

8 Ordinateur (Mac/Windows), smartphone ou tablette

Connectez-le avec un cable USB (Type C).

Le B2 FOUR peut être utilisé comme interface audio et avec le logiciel Handy Guitar Lab.

Casque

L'appli Handy Guitar Lab for B2 FOUR (iOS/iPadOS) permet de gerer les mémoires de patch, de modifier des effets et d'en ajouter. L'appli Handy Guitar Lab for B2 FOUR peut être téléchargeé depuis l'App Store.

Mise sous tension

1. Baissez au minimum le volume de l'ampli ou des moniteurs amplifiés.

Note:

Pour éviter tout bruit et dysfonctionnement, branchez les moniteurs amplifiés et les amplis de basse avant demettre sous tension.

2. Reglez POWER sur ON.

Cela allume le B2 FOUR et ouvre I'ecran MEMORY.

1. Montez le volume de l'ampli ou des moniteurs amplifiés.

Présentation du mode ECO :

• Par défaut, le mode ECO (economie d'énergie) est activé (ON), donc l'alimentation se coupe automatiquement après 10 heures sans utilisation.
• Le mode ECO peut également être désactivé (réglé sur OFF). ( Réglage du mode d'économie d'énergie (ECO))

Mise hors tension

1. Baissez jusqu'au minimum le volume de l'ampli ou des moniteurs amplifiés.
2. Reglez POWER SUR OFF.

L'écran s'eteindra.

Sélection de la modélisation de boîte de direct (DI MODEL)

La section DI MODEL du B2 FOUR offre un choix de 6 types qui reproduisent les caractéristiques de boîtes de direct à lampes et à transistors.

La modélisation de boîte de direct (DI MODEL) affecte les sorties BALANCED OUTPUT (symétrique), OUTPUT et PHONES (casque).

1. Pressez pourCHOISIR le type de modélisation de boite de direct (DI MODEL).

TUBE 1 Modélise les caractéristiques d'une boîte de direct à lampe avec de riches harmoniques et de grosses basses fréquences.
TUBE 2 Modélise les caractéristiques d'une boîte de direct à lampe avec une attaque claire et des basses fréquences fermes.
TUBE 3 Modélise les caractéristiques d'une boîte de direct à lampe avec un superbe son clair.
SOLID STATE 1 Modélise	les caractéristiques d'une boîte de direct à transistors avec une compression modérée et un son net.
SOLID STATE 2 Modélise	les caractéristiques d'une boîte de direct à transistors avec un son clair et peu de distorsion.
SOLID STATE 3 Modélise	les caractéristiques d'une boîte de direct à transistors évocatrice du son Motown.
OFF Désactive la modélisation de boîte de direct (DI MODEL).

Utilisation de la fonction bypass

Tous les effets du B2 FOUR et la modélisation de boîte de direct (DI MODEL) peuvent être court-circuités (fonction bypass). Il est également possible de court-circuiter uniquement la section des effets.

1. Pressez

Cela court-circuite la section des effets et la modélisation de boîte de direct (DI MODEL).

Presse et maintenance

Cela court-circuite la section des effets.

ALL BYPASS Cela court-circuite	la section des effets et la modélisation de boîte de direct (DI MODEL).
EFFECT BYPASS Cela court-circuite	la section des effets. (Seule la modélisation de boîte de direct (DI MODEL) est utilisé.)
Éteint Rien n'est court-circuité.

• Le réglage de l'égaliser et du volume d'un ampli de basse est par exemple plus facile si les effets du B2 FOUR sont court-circuités par bypass.
• La fonction bypass sera désactivée à la mise sous tension.

Réglage du caractère général du son et du niveau de sortie

Le volume et le caractère tonal du son produit par le B2 FOUR peuvent être régés. Ces réglages affectent les sorties OUTPUT et PHONES (casque).

1. Pressez I'ecran MEMORY.

1. Tournez pour régler l'égalisation et le volume du son produit.

Réglez les basses (Lo), moyennes (Mid) et hautes (Hi) fréquences ainsi que le volume. Au bout d'un moment, une fois le réglage terminé, l'écran précédent réapparait.

Changement de mémoire de patch en cours de jeu (écran MEMORY)

Le B2 FOUR gère les effets dans des mémoires de patch. Une mémoire de patch peut receivevoir jusqu'à 5 effets, et les états d'activation/désactivation ainsi que les réglages des paramètres de ces effets peuvent y être sauvégardés.

Dans l'Écran MEMORY, il est possible de changer de mémoire de patch en cours de jeu.

1. Dans l'Écran MEMORY, Sélectionnéz les mémoires de patch avec ,, et, ainsi qu'avac les footswitchs 1 3
2. Avec /selectionnez la mémoire de patch immédiatement inférieure ou supérieure.

• /permette n de selectionner une memoire de patch située 10 emplacements plus loin.

• Les mémoires de patch affichées dans l'Écran MEMORY peuvent être sélectionnées directement en appuyant sur les footswitchs correspondants.

Levoyant de la mémoire de patch Sélectionnée s'allume.

300 mémoires de patch peuvent être créées.

• La fonction PRESELECT (préselection) peut être utilisé lorsque l'Écran MEMORY est ouvert. Elle permet deCHOISIR à l'avance la mémoire de patch à utiliser ensuite et d'y acceder d'une simple pression. C'est utile lors d'un concert pour passer à des mémoires de patch éloignées de la mémoire actuelle. ( Emploi de la fonction PRESELECT (préselection))

Emploi de la fonction PRESELECT (préselection)

La fonction PRESELECT (préselection) peut être utilisé lorsque l'Écran MEMORY est ouvert.

Lorsque la fonction PRESELECT est activée (ON), utiliser /met le changement

de mémoire de patch en attente jusqu'à ce qu'un footswitch 1 soit pressé pour confirmer le changement.

Cela permet durant le jeu de passer directement à une mémoire de patch qui n'est pas à immediate proximé de la mémoire actuelle.

Activation/désactivation de la fonction PRESELECT

1. Pressez et maintenez opoufuvir I'Ecran MENU.

1. Avec l'actionnez PRESELECT (préselectionner), puis pressez le footswitch lui correspondant ( dans cet exemple).

Cela ouvre I'ecran PRESELECT.

1. Pressez pour activer/désactiver cette fonction.

Réglage Explication
ON Active la fonction PRESELECT.
OFF Désactive la fonction PRESELECT.

1. Pressez (MEMORY/EFFECT)

Cela confirme le réglage et ramène à l'Écran MEMORY ou à l'Écran EFFECT.

Sélection des mémoires de patch avec la fonction PRESELECT activée

1. Dans l'Écran MEMORY, Sélectionnez la mémoire de patch à utiliser ensuite avec ▽, △, et △

Example : selection de la mémoire de patch 012 pendant le jeu avec la mémoire de patch 001

Levoyant clignote pour le footswitch qui correspond à la mémoire de patch sélectionnée comme devant être utilisée ensuite ( dans ce cas).

1. Pressez le footswitch (1) dont levoyant clignote pour confirmer la selection. La mémoire de patch change lorsque vous pressez 1 et levoyant du footswitch correspondant s'allume fixement (sans clignoter).

Modification des effets (écran EFFECT)

Utilisez l'Écran EFFECT pour travailler avec les effets, notamment pour en changer et pour régler leurs paramètres.

Les mémoires de patch peuvent être modifiées.

Sauvegarde des changements : :

• Quand la fonction AUTO SAVE (sauvegarde automatique) est activée (ON), les changements apportés aux mémoires de patch sont automatiquement sauvégardés. (Cette fonction est activée (ON) par défaut.) ( Réglage de la fonction AUTO SAVE)
• Les mémoires de patch ne seront pas sauvégardées automatiquement si la fonction AUTO SAVE est désactivée (OFF). Lorsque le contenu d'une mémoire de patch a été modifié, apparait en haut à droite de l'écran pour signaler une différence par rapport aux réglages enregistrres.

Sauvegardez-la mémoire si nécessaire. ( Copie et sauvegarde des mémoires de patch)

Ouverture de l'écran EFFECT

1. Dans l'Écran MEMORY, utilisez et pour sélectionner la mémoire de patch contenant l'effet à modifier ( Changement de mémoire de patch en cours de jeu (écran MEMORY)).

2. Pressez (MENORY/EFFECT)

Cela ouvre l'Écran EFFECT pour la mémoire de patch sélectionnée.

Pressez envenir a I'Ecran MEMORY.

Activation/désactivation des effets

Dans l'Écran EFFECT, les effets et l'ampli utilisés par la mémoire de patch sont affichés et peuvent être activés et désactivés à l'aide des footswitchs.

1. Ouvrez l'Écran EFFECT pour la mémoire de patch contenant l'effet à activer/désactiver (→ Ouverture de l'écran EFFECT).
2. Avec et, affichez à l'écran l'effet à activer/désactiver.

Trois effets sont affichés à l'écran. Les footswitchs peuvent être utilisés pour activer/désactiver les effets affichés à l'écran.

1. Pressez les footswitchs pour activer/désactiver les effets.

Les voyants s'allument lorsque les effets sont activés. Lorsqu'un effet est désactivé, sonvoyant est eteint et son icone est attenuée a l'écran.

Certain effects affectent des fonctions spéciales aux footswitchs. (Cela inclut par exemple les effets qui ne s'activent que lorsque l'on presse le footswitch.) Des fonctions spéciales peuvent être sélectionnées dans l'écran de modification d'effet. ( Fonctions spéciales des footswitchs)

Remplacement d'effets

Les effets d'une mémoire de patch peuvent être remplacés par d'autres à votre gré.

1. Ouvrez l'Écran EFFECT pour la mémoire de patch contenant l'effet à replacer (→ Ouverture de l'écran EFFECT).
2. Avec et, selectionnez I'effet à remplacer

1. Pressez

Cela ouvre une liste d'effets (l'écran Bibliothèque). Dans l'écran Bibliothèque, le son de l'effet sélectionné peut être vérifié individuellement.

1. Avec et selectionnez unrefet.
2. selectionnent I'effet supérieur ou inférieur dans la meme categorie.
3. selectionnent la catégorie de gauche ou de droite.

Tournier ouvre l'écran de modification d'effet dans lequel les paramètres de l'effet sélectionné peuvent être régles. ( Réglage des paramètres d'effet)

5. Pressez (MENOR)/EFFECT

L'effet ou l'ampli selectionné remplacera le précédent et l'Ecran EFFECT s'ouvrira à nouveau.

Note:

Si un effet d'une memoire de patch a ete supprimede Handy Guitar Lab, l'effet supprime apparaita sous la forme 1 era desactive. - Une mémoire de patch ne peut conténir qu'un seul effet de chacune de ces catégories : ampli, pédale, rythme et looper. - Lorsque l'écran Bibliothèque est ouvert, le son produit n'utilise que l'effet sélectionné. Pour vérifier le son donné par l'ensemble de la mémoire de patch, ouvrez l'écran MEMORY ou l'écran EFFECT.

Voir Handy Guitar Lab pour des explications sur chaque effet.

Ajout d'effets

Une icône de chiffre comme est affichée lorsqu'aucun effet n'a été affecté à cet emplacement. Pour ajouter un effet, sélectionnez une icône de chiffre à l' étape 2. Ensuite, Sélectionnez un effet en partant de l' étape 3. La position d'un effet ajouté peut être modifiée en suivant les instructions de « Changement de l'ordre des effets »

Suppression d'effets

Sélectionnez l'effet à supprimer à l'étape 2. Ensuite, Sélectionnez une icône de chiffre comme à l'étape 4.

Note à propos du nombre d'effets dans les mémoires de patch

Le B2 FOUR permet de combiner librement 5 effets. Mais si cette combinaison nécessite plus de puissance de traitement que ne peut en fournir l'unité, un averissement « PROCESS OVERFLOW » (puissance de traitement dépassée) apparait et les effets sont ignorés. Changez un des effets pourmettre fin à cette situation.

Réglage des paramètres d'effet

Les effets individuels utilisés dans les mémoires de patch peuvent être régés.

3,4

1. Ouvrez l'écran EFFECT pour la mémoire de patch qui comporte l'effect dont les paramètres doivent être régles (→ Ouverture de l'écran EFFECT).
2. Avec et, selectionnez l'effet dont les paramètres doivent être régés.

1. Tournez

Cela ouvre l'écran de réglage des paramètres de l'effet sélectionné.

1. Tournez pour régler les paramètres de l'effet.

Au bout d'un moment, une fois le réglage terminé, l'écran précédent réapparait.

Les amplis et certains autres effets ont plus de paramètres, donc leurs écrans de réglage ont deux pages.

Pressez et pour afficher le paramètre à régler.

• Les paramètres d'effet relatifs au temps, à la vitesse ou autres peuvent être régés sur des notes de musique pour les synchroniser sur le tempo. (→ Réglage du tempo)
• Voir Handy Guitar Lab pour des explications sur chaque effet.
• Pour changer, ajouter ou supprimer un effet, voir « Remplacement d'effets »

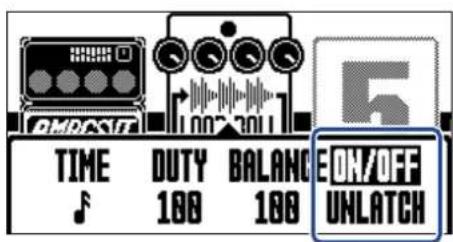

Fonctions spéciales des footswitchs

Certaines effets affectent des fonctions spéciales aux footswitchs, dont l'activation de l'effet uniquement lorsque le footswitch est pressé. Les paramètres qui selectionnent des fonctions spéciales apparaissent en négatif à l'écran.

Changement de l'ordre des effets

Les effets peuvent etre reordonnés comme désire dans une memoire de patch.

1. Ouvrez l'Écran EFFECT pour la mémoire de patch contenant les effets à réordonner (→ Ouverture de l'écran EFFECT).
2. Avec et, selectionnez I'effet a deplacer.

1. Pressez et maintenez oprouuivir I'Ecran MENU.

1. Avec et, selectionnez MOVE (déplacer), puis pressez le footswitch lui correspondant ( dans cet exemple).

Cela ouvre I'ecran de déplacement.

1. Avec et, déplacez l'effet à l'endetroit déséré.

1. Pressez

Cela confirme la réorganisation et rouvre l'Écran EFFECT.

Réglage du tempo

Le tempo des rythmes, du looper, des effets de retard et de certains effets de modulation peut se régler. Le tempo se règle séparément pour chaque mémoire de patch.

1. Ouvrez l'Écran EFFECT pour la mémoire de patch dont le tempo doit être modifié (→ Ouverture de l'écran EFFECT).
2. Avec k, selectionnez le module BPM (tempo en Battements Par Minute).

1. Pressez le footswitch correspondant ( dans cet exemple).

Le tempo peut aussi être régle en battant les temps sur le footswitch (battue du tempo).

Levoyant clignote au rhythmé voulu par le tempo défini.

• Le tempo peut se régler de 40 à 250 ↓ par minute (bpm). Tournier ouvre I'ecran dans lequel vous pouvez régler le tempo.

Le tempo régèle est affiché à l'écran.

Au bout d'un moment, une fois le réglage terminé, l'écran revient à son état précédent.

Changement des noms de mémoires de patch

1. Affichez la mémoire de patch dont le nom doit être modifié (→ Changement de mémoire de patch en cours de jeu (écran MEMORY)).
2. Pressez et maintenez I'ecran MENU.

1. Avec selectionnez PATCH NAME (nom du patch), puis pressez le footswitch lui correspondant ( dans cet exemple). Cela ouvre I'écran PATCH NAME.

1. Avec et, deplacez le curseur.

1. Avec et inserez un caractère.

• Pressez et maintenez / pour faire défilier les caractères.
• Pressez pour supprimer le caractère qui précède le curseur.
• Presse et maintenez pour supprimer tous les caractères.
• Pressez (MEMORY/EFFECT)

Cela valide le nom et rouvre l'Écran MEMORY.

Les caractères et symboles qui peuvent être utilisés sont les suivants.

$$ ! \% \& ^ {\prime} +, - = _ {-} (e s p a c e) A - Z, a - z, 0 - 9 $$

Copie et sauvegarde des mémoires de patch

La fonction AUTO SAVE est activée (ON) par défaut. Lorsqu'elle est désactivée, les changements, y compris les réglages des effets, des amplis et de volume, ne sont pas sauvégardés automatiquement. Dans ce cas, enregistrez manuellement les modifications effectuées.

Les mémoires de patch peuvent également être sauvégardées (copies) dans d'autres emplacements.

Voir « Réglage de la fonction AUTO SAVE » pour plus de détails sur la fonction AUTO SAVE.

1. Pressez et maintenez 1Ecran MENU.

1. Avec / /, Sélectionnez COPY (copier), puis pressez le footswitch lui correspondant ( dans cet exemple).

Cela ouvre I'ecran COPY.

« SAVE » (sauvegarder) s'affiche à la place de « COPY » lorsque la fonction AUTO SAVE est désactivée ( Réglage de la fonction AUTO SAVE), Sélectionné alors « SAVE ».

1. Avec et selectionnez la mémoire de patch à copier, et pressez.

1. Avec et, selectionnez la destination de la copie/sauvegarde de la mémoire de patch, et pressez NEVCRY/EFFECT

Cela copie/sauvegarde la mémoire de patch et rouvre l'Écran MEMORY.

Les mémoires de patch affichtant « Empty » (vide) sont actuellément inutilisées.

• À l' étape 3 ou 4, presser pour sélectionner « CANCEL » (annuler) et presser annul SÉNORY/EFFECT la copie/sauvegarde et rouvre l'Écran MEMORY.
• Les mémoires de patch ne seront pas sauvégardées automatiquement si la fonction AUTO SAVE est désactivée (OFF). Quand la fonction AUTO SAVE est désactivée (OFF), si le contenu d'une mémoire de patch a été modifié, équity et en haut à droite de l'écran pour signaler une différence par rapport aux réglages sauvégardés. ( Réglage de la fonction AUTO SAVE)

• Quand la fonction AUTO SAVE est désactivée (OFF), « SAVE » (sauvegarder) s'affiche à la place de « COPY » à l'étape 2. ( Réglage de la fonction AUTO SAVE)

Suppression de mémoires de patch

Les mémoires de patch inutiles peuvent être supprimées.

1. Pressez et maintenez I'Ecran MENU.

1. Avec /, sélectionnez PATCH ERASE (effacement de patch), puis pressez le footswitch lui correspondant ( dans cet exemple).

Cela ouvre I'ecran d'effacement de patch.

1. Avec et, selectionnez la mémoire de patch à supprimer.

1. Pressez pour selectionner ENTER, et pressez

Le contenu des mémoires de patch supprimées est effacé et celles-ci affichent « Empty » (vide).

À l' étape 4, presser pour selectionner « CANCEL » (annuler) et presser met finant effet

procédure de suppression et rouvre l'Écran MEMORY.

Creation de mémoires de patch

De nouvelles mémoires de patch peuvent être créées.

1. Pressez et maintenez le footswitch Cela ouvre I'ecran NEW (nouveau).

1. Avec et, selectionnez l'endetroit ou la nouvelle memoire de patch sera sauvegardee, et pressez MEMORY/EFFECT

Cela cree une nouvelle memoire de patch et ouvre I'Ecran EFFECT.

Assignez des effets en suivant les procédures de « Remplacement d'effets » et modifiez la mémoire de patch.

Note:

300 mémoires de patch peuvent être sauvégardées. L'écran NEW ne s'affiche pas s'il n'y a plus de mémoires de patch vides. Effacez les mémoires de patch inutiles pour permettre leur réutilisation. (→ Suppression de mémoires de patch)

À l'étépe 2, presser pour selectionner « CANCEL » (annuler) et presser met fuiy effect procedure de creation et rouvre I'Ecran MEMORY.

Annulation des modifications de la mémoire de patch

Après avoir modifié une mémoire de patch, il est possible de la ramener à l'état dans lequel elle se trouvait immédiatement après avoir été sélectionnée ou à son état par défaut, tel qu'en sortie d'usine.

1. Pressez et maintenez le footswitch

Cela ouvre I'ecran REVERT (rétabir).

DAMNTIME2022

PREVIOUS GANGEFACTORY

DAMNTIME2022

PREVIOUS GANGEL FACTORY

Réglage Explication
PREVIOUS Rétablit l'etat de la mémoire de patch tel qu'immédiatement après la sélection.	mémoire de patch tel qu'immédiatement après la sélection.
FACTORY Rétablit l'etat d'usine par défaut de la mémoire de patch.

001 DAMNTIME2022

Complete!

Cela ramène la mémoire de patch à l'état sélectionné à l'étape 2 et rouvre l'Ecran MEMORY.

À l' étape 2, presser pubur sélectionner « CANCEL » (annuler) et presser met fi tETY/EFFECT

I'opération et rouvre l'Ecran MEMORY.

Activation de l'accordeur

Activez l'accordeur pour accorder uneasse au moyen du B2 FOUR.

1. Pressez et maintenez

Cela active I'accordeur et I'affiche à I'écran.

1. Jouez à vide la corde que vous désirez accorder et réglez sa hauteur.

• Le nom de la note la plus proche et son désaccord s'afficheront.
• Les indicateurs de gauche et de droite s'affichent lorsque la hauteur est juste.

Fermetre de l'accordeur

Pressez un footswitch 1 quand l'accordeur est en service pour le fermer et rouvrir l'écran precedent.

Changement des réglages de l'accordeur

Le diapason de reférence de l'accordeur et le type d'accordeur peuvent être changés. Il est également possible d'accorder en flat tuning.

Changement du diapason de l'accordeur

Tournez pour changer la hauteur du diapason.

La plage de réglage est de 430-450 Hz pour le A Médian (rappelons qu'en notation anglo-saxonne, C = do, D = ré, E = mi, F = fa, G = sol, A = la et B = si).

Sélection du type d'accordeur

Tournez pour selectionner le type d'accordeur.

Réglage Explication
CHROMATIC L'écart de hauteur	est affché par rapport à la note la plus proche (en demi-tons).
BASS II s'agit d'un accordage standard de guitare basse prénant en charge les basses à 5/6 cordes. Le numéro de la corde la plus proche est affché en fonction du type sélectionné, et l'écart par rapport à sa hauteur est affché.

Accordage BASS (« LB » correspond au si grave et « HC » au do aigu)

Corde LB 4321 HC

Note BEADGC

Emploi de flat tunings

Toutes les cordes peuvent etre abaisées d'un (b× 1), deux (b× 2) ou trois (b× 3) demi-tons par rapport à l'accordage ordinaire.

Tournez pour régler le flat tuning.

Note:

Le flat tuning ne peut pas etre utilise si I'accordeur est regle sur le type CHROMATIC.

Utilisation d'une pédale d'expression connectée

Quand un effet à pédale est sélectionné dans la mémoire de patch, son application peut être modifiée en actionnant une pédale d'expression connectée (FP02M ZOOM).

Réglage des effets à pédale

1. Ouvrez l'Écran EFFECT pour la mémoire de patch contenant l'effet à pédaè à régler (→ Ouverture de l'écran EFFECT).

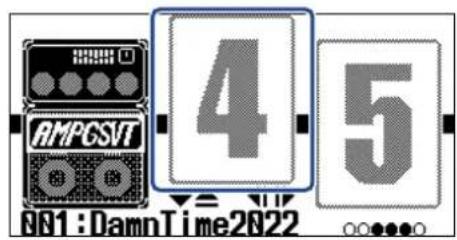

2. Avec et, selectionnez la position d'effet à utiliser pour l'effet à pédale.

1. Pressez / pour ouvrir l'Écran Bibliothèque, et utilisez / et pour selectionner un effet à pédale.

Quand l'Écran Bibliothèque est ouvert, le son de l'effet sélectionné peut être vérifié individuellement.

4. Pressez (MENORY/EFFECT)

Cela change l'effet à pédale sélectionné et ouvre l'Écran EFFECT.

NOTE: Une même mémoire de patch ne peut conténir qu'un seul effet de la catégorie des effets à pédale.

1. Lorsque l'effet à pédale est sélectionné, tournez pour régler ses paramètres.

Les paramètres réglibes dépendent de l'effet à pédale.

1. Utilisez la pédale d'expression.

Cela change l'application de I'effet.

C'est le paramètre portant un dans l'écran de modification d'effet à l'étape 5 qui est ainsi ajusté.

Emploi de rythmes

Vous pouvez jouer avec les rhytmes intégrés.

Réglage de l'effet rythme (RHYTHM)

Dans le B2 FOUR, un rythme peut être utilisé comme effet, et il peut être lancé et arrêté en activant/ désactivant cet effet.

Sélectionnez l'effet rythme dans l'Écran EFFECT pour effectuer divers régles de rythme, notamment la sélection et le tempo du motif (« pattern ») rythmique.

Chaque mémoire de patch ne peut contenir qu'un seul effet rhythmé.

1. Ouvrez l'Écran EFFECT pour la mémoire de patch contenant l'effet rythme à régler (→ Ouverture de l'écran EFFECT).
2. Avec et, selectionnez la position d'effet à utiliser pour l'effet rythme.

1. Pressez / pour ouvrir l'Écran Bibliothèque, et utilisez / et pour selectionner l'effet rythme. Cet effet rythme se trouve dans la deuxième colonne à partir de la droite dans l'écran Bibliothèque.

4. Pressez (MEMORY/EFFECT)

Cela ouvre l'Écran EFFECT.

1. Tournez pour changer les réglages de l'effet rythme.

1 Pattern rythmique

Permet de selectionner le motif (« pattern ») rhythmique qui sera joué.

Voir Patterns rythmiques pour plus d'informations sur les types de pattern rythmique.

2 Précompte

Permet de déterminer si un précompte se fait entendre avant que l'enregistrement ne commence dans le looper.

• OFF: aucun précompte n'est produit.
• ON: un précompte est produit.

3 Tempo

Règle le tempo du rythme.

Le réglage peut aller de 40 à 250. - Le tempo régle ici est lié au tempo défini dans « Réglage du tempo » et est partagé par les autres effets et le looper.

4 Volume

Règle le volume du rythme.

Le réglage peut aller de 0 à 100.

Les réglages de rythme peuvent être changés pendant la lecture du rythme. (→Lancement/arrêt du rythme)

Lancement/arrêt du rythme

La lecture du rythme peut être lancée et arrêtée.

1. Avec eti, affichez à l'écran l'effet RHYTHM (rythme).

1. Pressez le footswitch corresponds à l'effet rythme ( dans cet exemple).

Pressez à nouveau ce footswitch pour alterner entre le lancement et l'arrêt du rythme. Le voyant s'allume pendant la lecture.

• La lecture du rythme se poursuit même si vous pressez 1000/passer à l'Écran MEMORY. Dans ce cas, changer de mémoire de patch arrêtera le rythme.
• Presser / pour ouvrir l'Écran Bibliothèque arrêtera le rythme.

Patterns rythmiques

N°	Nom du pattern	Mesure N°	Nom du pattern	Mesure N°	Nom du pattern	Mesure
1 GUIDE 4/4 24 R&B1 4/4 47 JAZZ 2 4/4
2 8BEATS1 4/4 25 R&B2 4/4 48 FUSION 4/4
3 8BEATS2 4/4 26 70S SOUL 4/4
4 8BEATS3 4/4 27 90S SOUL 4/4
5	16BEATS1	4/4	28	MOTOWN	4/4	51 BOSSA1 4/4
6	16BEATS2	4/4	29	HIPHOP	4/4	52 BOSSA2 4/4
7	16BEATS3	4/4	30	DISCO	4/4	53 SAMBA1 4/4
8	ROCK1	4/4	31	POP	4/4	54 SAMBA2 4/4
9	ROCK2	4/4	32	POPROCK	4/4	55 BREAKS1 4/4
10	ROCK3	4/4	33	INDIEPOP	4/4	56 BREAKS2 4/4
11	ROCKABLY	4/4	34	EUROPOP	4/4	57 BREAKS3 4/4
12	R'N'R	4/4	35	NEWWAVE	4/4	58 12/8 GRV 12/8
13	HARDROCK	4/4	36	ONEDROP	4/4	59 WALTZ 3/4
14	HEAVYMTL	4/4	37	STEPPERS	4/4	60 JZWALTZ1 3/4
15	MTLCORE	4/4	38	ROCKERS	4/4	61 JZWALTZ2 3/4
16	PUNK	4/4	39	SKA	4/4	62 CTWALTZ1 3/4
17	FASTPUNK	4/4	40	2ND LINE	4/4	63 CTWALTZ2 3/4
18	EMO	4/4	41	COUNTRY	4/4	64 5/4 GRV 5/4
19	TOMTOMBT	4/4	42	SHUFFLE1	4/4	65 METRO3 3/4
20	FUNK1	4/4	43	SHUFFLE2	4/4	66 METRO4 4/4
21	FUNK2	4/4	44	BLUES1	4/4	67 METRO5 5/4
22	FUNKROCK 4/4 45 BLUES2		4/4 68 METRO
23	JAZZFUNK	4/4 46 JAZZ1	4/4

Emploi du looper en cours de jeu

Ce que vous jouez peut être enregistré pour creer des phrases mono bouclées d'une durée maximale de 60 secondes.

Réglage de l'effet looper

Divers réglages du looper peuvent être faits.

Dans le B2 FOUR, un looper peut être utilisé comme un effet, et il peut être lancé et arrêté en activant/ désactivant cet effet.

Selectionnez l'effet looper dans l'Écran EFFECT pour effectuer divers réglages du looper, notamment la durée et le volume de l'enregistrement en boucle.

Chaque mémoire de patch ne peut contenir qu'un seul effet looper.

1. Ouvrez l'Écran EFFECT pour la mémoire de patch dans laquelle doit être régle l'effect looper (→ Ouverture de l'écran EFFECT).
2. Avec et, selectionnez la position d'effet à utiliser pour l'effect looper.

1. Pressez / pour ouvrir l'Écran Bibliothèque, et utilisez / et pour selectionner l'effet looper.

Les effets looper se trouvent dans la deuxième colonne en partant de la droite dans l'écran Bibliothèque. Choisissez le MONO LOOPER (looper mono) ou le STEREO LOOPER (looper stéreo).

Note:

• La durée d'enregistrement pour le looper mono va de 1,5 à 60 secondes (30 secondes si l'annulation UNDO est réglée sur ON).
• La durée d'enregistrement pour le looper stéreo va de 1,5 à 30 secondes (15 secondes si l'annulation UNDO est réglée sur ON).

4. Pressez (MEMORY/EFFECT)

Cela ouvre I'Ecran EFFECT.

5. Tournez pour changer les réglages de l'effet looper.

Voir les liens de reférence pour plus de détails sur les réglages.

1 Durée d'enregistrement de la boucle

Fixe la durée d'enregistrement de la boucle. ( Réglage de la durée d'enregistrement)

2 Réglage de la fonction d'annulation UNDO

Active/désactive la fonction UNDO qui peut être utilisée pour annuler le dernier enregistrement superposé dans une boucle. ( Réglage de la fonction d'annulation UNDO)

3 Mode d'arrêt

Déterminé le comportement du looper à l'arrêt de la lecture de la boucle. (→ Réglage du mode d'arrêt)

4 Volume

Règle le volume du looper. (→ Réglage du volume)

Cela fixe la durée d'enregistrement de la boute.

1. Tournez en écran de réglage d'effet looper (→ Réglage de l'effet looper).

Réglage Explication
MANUAL L'enregistrement con tinuera jusqu'à ce qu'il soit arrêté manuellement ou que la durée d'enregistrement maximale soit atteinte.
↓×1-64 Règle la valeur sur 1 à 64 noires. La durée d'enregistrement réelle dépend donc du réglage de tempo (BPM) (→ Réglage du tempo). La durée d'enregistrement (en secondes) = 60 ÷ BPM × nombre de noires.Lorsque la durée d'enregistrement programmée est atteinte, l'enregistrement s'arrête et la lecture en boucle commence.

Note:

• Les options de réglage sont MANUAL (arrêt manuel) et une durée de 1 à 64 noires.
• La durée d'enregistrement en boucle est de 1,5 à 30 secondes en stéreo (15 lorsque UNDO est régèle sur ON), et de 1,5 à 60 secondes en mono (30 lorsque UNDO est régèle sur ON). Pour altermier entre stéreo et mono, voir « Réglage de l'effet looper »
• Les réglages entrainant un dépassement de la durée d'enregistrement maximale seront automatiquement réajustés.
• Changer la durée d'enregistrement efface les données enregistrées.

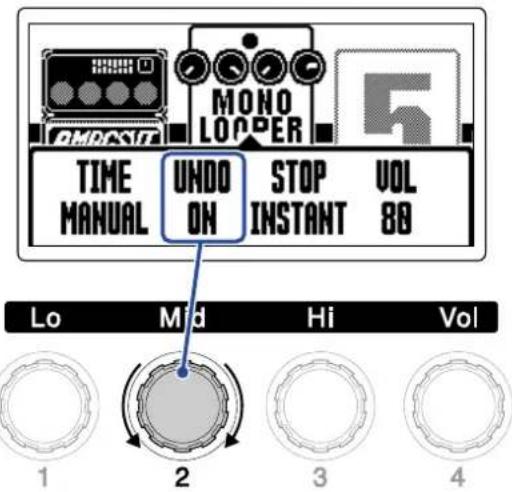

Réglage de la fonction d'annulation UNDO

Cela active/désactive la fonction UNDO qui peut être utilisé pour annuler le dernier enregistrement superposé dans une boucle.

1. Tournez en écran de réglage d'effet looper (→ Réglage de l'effet looper).

Réglage explication

ON Cela active la fonction d'annulation UNDO.

OFF Cela désactive la fonction d'annulation UNDO.

Note:

La durée d'enregistrement en boucle est de 1,5 à 30 secondes en stéreo (15 lorsque UNDO est régèle sur ON), et de 1,5 à 60 secondes en mono (30 lorsque UNDO est régèle sur ON). Pour alterner entre stéreo et mono, voir « Réglage de l'effet looper »

Il est possible deCHOISIR le comportement qu'a le looper quand on I'arrête.

1. Tournez en écran de réglage d'effet looper (→ Réglage de l'effet looper).

Réglage Explication
INSTANT L'accrit de la boucle a un effet immédiat.
FINISH La boucle s'arrêtea après avoir été lue jusqu'à bout.
FADE OUT La boucle s'arrêtea après un fondu décroissant.

Réglage du volume

Le volume du looper peut être réglier.

1. Tournez en écran de réglage d'effet looper (→ Réglage de l'effet looper).

Le réglage peut aller de 0 à 100.

• Le tempo du looper est également utilisé par les effets et les rythmes.
• Le tempo peut se régler comme expliqué dans « Réglage du tempo ».
• La modification du tempo entraine l'effacement des boucles enregistrées dans les cas suivants.
• Si la durée d'enregistrement de boucle est réglée sur × 1 - 64 ( Réglage de la durée d'enregistrement)
• Si un rythme est en cours de lecture ( Emploi de rythmes)

Note:

• Si la fonction de précompte du rythme est activée, l'enregistrement demarrera après le précompte. ( Réglage de l'effet rythme (RHYTHM))
• Le son entrant par la prise AUX IN n'est pas enregistré.

Durant la lecture d'un rythme ( Emploi de rythmes), la quantification est activée afin d'ajuster automatiquement la boucle pour la garder en mesure, même si l'enregistrement n'est pas arrêté à l'instant exact.

Fonctionnement du looper

L'enregistrement, la lecture et d'autres opérations en boucle peuvent se faire lorsque l'effet looper est affché dans l'Écran EFFECT.

L'enregistrement/la lecture par le looper se poursuit meme si vous pressez 0001/passer a

I'Etcran MEMORY. Dans ce cas, le changement de mémoire de patch arrêté l'enregistrement/la lecture et efface les données enregistrées.

• Presser / pour ouvir l'Écran Bibliothèque arrêtera l'enregistrement/la lecture.

Enregistrement de boucles

1. Alors qu'il n'y a pas encore de boucle enregistrée, presse le footswitch ① - ③ qui correspond à l'effet looper ( dans cet exemple).

L'enregistrement commencera et le voyant s'allumera.

Pressez 2 fais le footswitch dont levoyant est allumé pour annuler l'enregistrement.

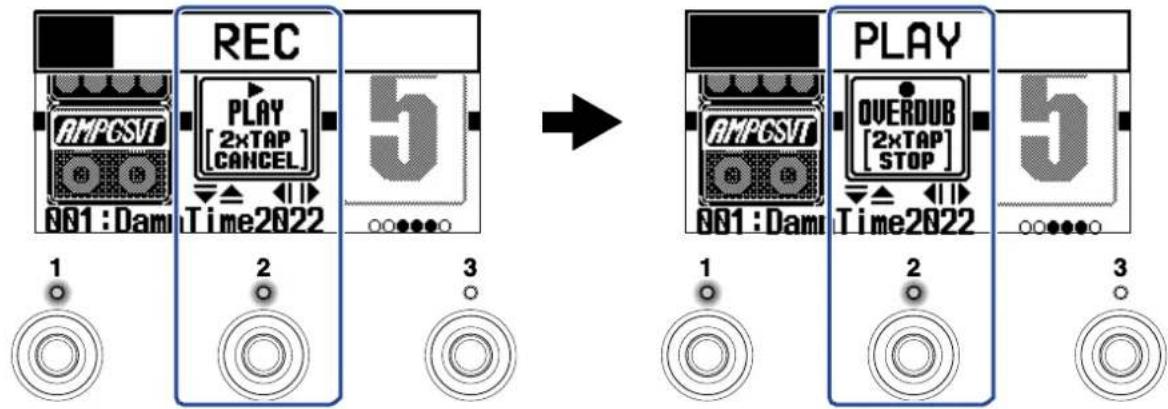

Arrêt de l'enregistrement et lancement de la lecture en boucle

1. Durant l'enregistrement, presse le footswitch 1 - 3 correspondant à l'effet looper (2 dans cet exemple).

L'enregistrement s'arrête et la lecture en boucle commencera.

Note:

• Si la durée d'enregistrement maxime est atteinte, l'enregistrement s'arrête et la lecture en boucle commence.
• Si la durée d'enregistrement est régée sur « × 1 - 64 », l'enregistrement s'arrête et la lecture en boucle commence une fois la durée d'enregistrement régée écoulée. (→ Réglage de la durée d'enregistrement)

Arrêt de la lecture

1. Durant la lecture, pressez 2 fois le footswitch 1 - 3 correspondant à l'effet looper ( 2 dans cet exemple).

Levoyant s'eteint lorsquela lecture s'arrête.

Lancement de la lecture en boucle de la phrase enregistrree

1. À l'arrêt, pressez le footswitch 1 - 3 correspondant à l'effet looper (2 dans cet exemple).

Levoyant s'allume quand la lecture commence.

Ajout de passages supplémentaires aux boucles enregistrées (superposition)

1. Durant la lecture, presse le footswitch 1 - 3 correspondant à l'effect looper (2 dans cet exemple).

Cela lance la superposition.

• Lorsque la fin de la boucle est atteinte, la lecture reprend depuis le début, et une nouvelle superposition peut être effectue.
• Lors de la superposition, presse le footswitch dont levoyant est allumé pour arrêter la superposition mais poursuivre la lecture de la boute.

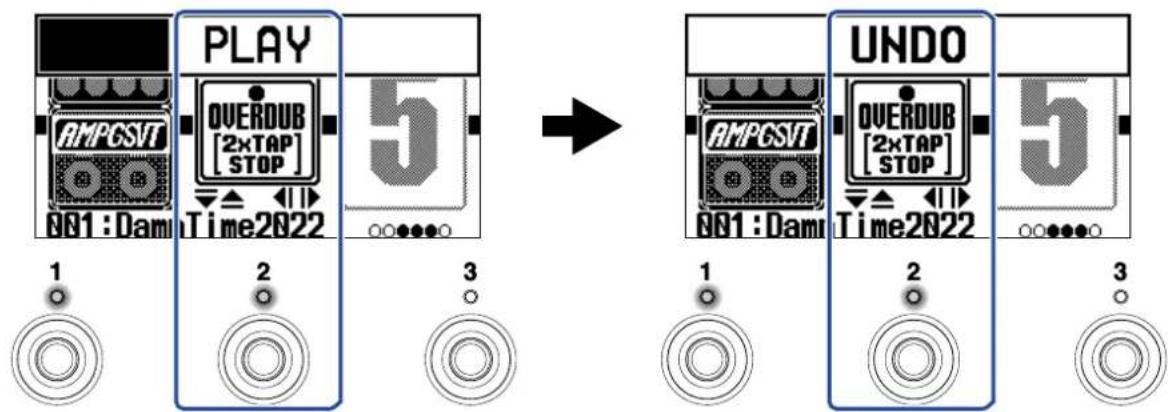

Effacement de la dernière phrase superposée (fonction d'annulation UNDO)

La fonction d'annulation UNDO peut être utilisé lorsqu'elle est réglée sur ON. ( Réglage de la fonction d'annulation UNDO)

1. Durant la lecture, presse et maintenez le footswitch 1 - 3 correspondant à l'effet looper (2 dans cet exemple).

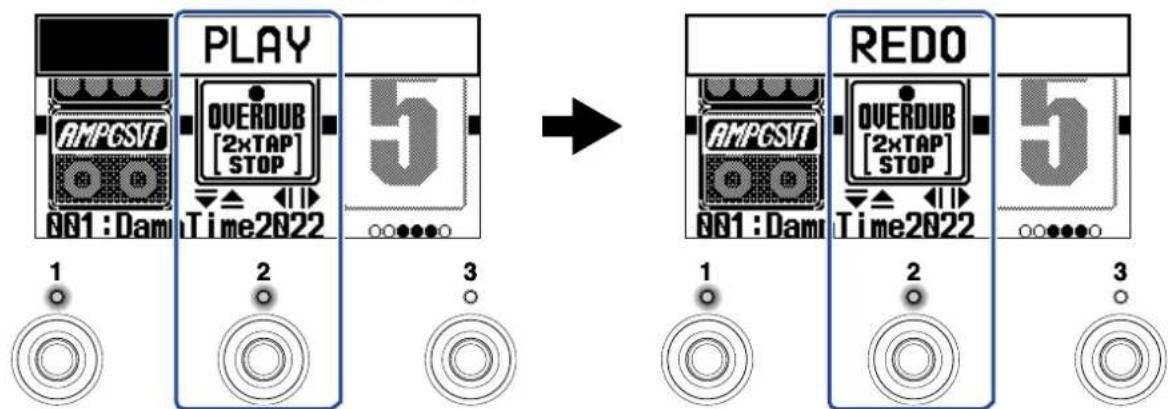

Restauration d'une superposition annulée (fonction de rétablissement REDO)

1. ÀpRES avoir annulé (→ Effacement de la dernière phrase superposée (fonction d'annulation UNDO)), maintenez enforcé le footswitch correspondant à l'effet looper ( dans cet exemple).

1. À l'arrêt, presse et maintenez le footswitch 1 correspondant à l'effet looper (2 dans cet exemple).

Cela efface la boucle enregistrée.

Emploi des fonctions d'interface audio

Le B2 FOUR peut servir d'interface audio à 2 entrées/2 sorties.

Après avoir été traités par les effets, 2 canaux de signaux audio peuvent être envoyés du B2 FOUR vers un ordinateur ou un smartphone.

Depuis un ordinateur ou un smartphone, 2 canaux de signaux audio peuvent entraer en un point situé en aval du traitement par les effets.

Voir Parcours du signal pour plus de détails sur les positions d'entrée et de sortie.

Ordinateurs windows

1. Telechargez le pilote B2 FOUR Driver depuis zoomcorp. com sur l'ordinateur.

Note:

Yououpeztelechargerledernier piloteB2FOURDriverdepuisle sitewebci-dessus.

1. Lancez le programme d'installation et suivez ses instructions pour installer le pilote B2 FOUR Driver.

Note:

Voir le Guide d'installation inclus avec le pilote pour les détails de la méthode d'installation.

Ordinateurs mac, smartphones et tablettes

Aucun pilote n'est nécessaire pour l'emploi avec un ordinateur Mac, un smartphone ou une tablette.

1. Utilisez un cable USB pour raccorder le B2 FOUR à un ordinateur, smartphone ou tablette.

1 Smartphone/tablet (Android) Smartphone/tablet (iOS/iPadOS) 3 Ordinateur (Windows/Mac)

Note:

• Utilisez un cable USB (Type-C) permettant le transfert de données.
• Utilisez un adaptateur pour apparéil photo de type Lightning vers USB 3 pour brancher un apparéil iOS/ iPadOS à connecteur Lightning.

2. Reglez POWER sur ON.

Le B2 FOUR démarrera et sera connecté au smartphone/tablette.

En cas de connexion à un ordinateur, passez à l'etape 3.

Contrôle du B2 FOUR à partir d'un iPhone/iPad

Le B2 FOUR peut être contrôle depuis un iPhone/iPad avec Handy Guitar Lab for B2 FOUR, une appli iOS/ iPadOS.

Note:

L'appli dédiée Handy Guitar Lab for B2 FOUR doit être installée au préalable sur l'iPhone/iPad. L'appli dédiée Handy Guitar Lab for B2 FOUR peut être téléchargeée depuis l'App Store. Pour les procédures de réglage et d'utilisation de l'appli Handy Guitar Lab for B2 FOUR, consultez son mode d'emploi.

1. Utilisez un cable USB pour brancher le B2 FOUR à l'iPhone/iPad.

Note:

• Utilisez un cable USB (Type-C) permettant le transfert de données.
• Utilisez un adaptateur pour apparéil photo de type Lightning vers USB 3 pour brancher un apparéil iOS/ iPadOS à connecteur Lightning.
• Reglez POWER sur ON.
• Lancez Handy Guitar Lab for B2 FOUR sur l'iPhone/iPad.

Réglage de la fonction AUTO SAVE

Si la fonction AUTO SAVE (sauvegarde automatique) est activée (ON), les mémoires de patch sont automatiquement sauvégardées lorsqu'on modifie leur contenu.

Voir « Emploi de l'écran MENU » pour les détails de fonctionnement.

1. Sélectionnez AUTO SAVE (sauvegarde automatique) dans l'écran MENU.

1. Pressez pour activer/désactiver cette fonction.

Réglage Explication
ON Active la fonction AUTO SAVE.
OFF Désactive la fonction AUTO SAVE.

1. Pressez (MEMORY/EFFECT)

Cela confirme le réglage et ramène à l'Écran MEMORY ou à l'Écran EFFECT.

Les mémoires de patch ne seront pas sauvégardées automatiquement si la fonction AUTO SAVE est désactivée (OFF).

Lorsque le contenu d'une mémoire de patch a été modifié, [EDPRED]t en haut à droite de l'écran. MEMORY pour signaler une différence par rapport aux réglages sauvegardés. Sauvegardez-la mémoire si nécessaire. (→ Copie et sauvegarde des mémoires de patch)

Réglage du mode d'économie d'énergie (ECO)

Cette fonction peut être utilisé pour couper automatiquement l'alimentation après 10 heures sans utilisation.

Voir « Emploi de l'écran MENU » pour les détails de fonctionnement.

1. Sélectionnez ECO dans l'écran MENU.

1. Pressez pour alterner entre ON et OFF.

Réglage Explication
ON L'alimentation se coupe a automatiquement après 10 heures sansutilisation.
OFF Cela désactive le mode ECO.

1. Pressez (HEMORY/EFFECT)

Cela confirme le réglage et ramène à l'Écran MEMORY ou à l'Écran EFFECT.

Réglage du contraste de l'écran

Le contraste de l'écran peut être régle.

Voir « Emploi de l'écran MENU » pour les détails de fonctionnement.

1. Sélectionnez LCD dans l'écran MENU.

1. Avec et, reglezite contraste de I'ecran.

La valeur de réglage est affichée à l'écran.

1. Pressez (MEMORY/EFFECT)

Cela confirme le réglage et ramène à l'Écran MEMORY ou à l'Écran EFFECT.

Vérification des versions de firmware

Les versions de firmware utilisées par le B2 FOUR peuvent être vérifiées.

Voir « Emploi de l'écran MENU » pour les détails de fonctionnement.

1. Sélectionnez VERSION dans l'écran MENU.

1. Vérifiez les versions dans l'écran VERSION.

Celui-ci affiche les versions de firmware et de préréglage (preset).

1 Version du firmware du B2 FOUR 2 Version de preset 3 Version du programme de démarrage

Mise à jour

Le firmware du B2 FOUR peut être mis à jour avec les dernières versions.

Le firmware le plus recent peut etre telecharge dedus le site web de ZOOM (zoomcorp. com).

Restauration des réglages d'usine

Les réglages d'usine par défaut peuvent être restaurés.

Voir « Emploi de l'écran MENU » pour les détails de fonctionnement.

1. Sélectionnez ALL INIT (tout initialiser) dans l'écran MENU.

1. Avec selectionnez YES (oui).

1. Pressez (MEMORY/EFFECT)

L'initialisation sera executée, rétablissant les réglages par défaut.

Note:

L'initialisation remplace tous les réglages, y compris les mémoires de patch, par les valeurs d'usine par défaut. Soyez donc sur de vous avant d'utiliser cette fonction.

Pour interrompre la procEDURE menant à l'initialisation, Sélectionnez NO (non) à l'étape 2.

L'unité ne s'allume pas

• Vérifiez que l'interrupteur d'alimentation POWER est enclenché. (→ Mise sous/hors tension)
• Vérifiez les connexions. ( Faire les connexions)

Pas de son ou son très faible

• Vérifiez les connexions. ( Faire les connexions)
• Réglez les niveaux des effets. ( Réglage des paramètres d'effet)
• Réglez le volume de sortie. ( Réglage du caractère général du son et du niveau de sortie)
• Si vous reglez le volume au moyen d'une pédale d'expression, ajustez sa position jusqu'à l'obtention du niveau de volume ajustat.

Il y a beaucoup de bruit

• Verifiez qu'un cable d'instrument n'en est pas la cause.
• Utilisez un authenticate adaptorseur secteur ZOOM. ( Faire les connexions)

Un effet ne peut pas être selectionné

• Si la puissance de traitement est insuffisante pour les effets sélectionnés, « PROCESS OVERFLOW » (puissance de traitement dépassée) s'affiche à l'écran. Lorsque « PROCESS OVERFLOW » apparait pour un effet, ce dernier est court-circuité. ( Note à propos du nombre d'effets dans les mémoires de patch)

La pédale d'expression ne fonctionne pas bien

• Sélectionnez un effet à pédale. (→ Utilisation d'une pédale d'expression connectée)
• Vérifiez la connexion de la pédale d'expression. (→ Faire les connexions)

Caracteristiques techniques

Nombre maximal d'effets simultanés	5
Mémoires de patch personnelles 300
Conversion A/N 24 bit, surréchantillonnage 128 fois
Conversion N/A 24 bit, surréchantillonnage 128 fois
Traitement du signal 32 bit
Écran Écran LCD à matrice de points 256×128
Entrées	INPUT Jack 6,35 mm mono standardNiveau d'entrée nominal : -20 dBuImpédance d'entrée (ligne) : 1 ou 10 MΩ (séléctionnable)
	AUX INPUT Mini-jack stéréoNiveau d'entrée nominal : -10 dBuImpédance d'entrée (ligne) : 10 kΩ
Sorties	LEFT/RIGHT Jacks 6,35 mm mono standardNiveau de sortie maximal : +11,4 dBu (avec impédance de sortie de 10 kΩ ou plus)
	BALANCED OUTPUT Prise XLRImpédance : 100 Ω (point chaud-masse, point froid-masse) / 200 Ω (point chaud-point froid)GND LIFT (suppression de masse commutable)
	PHONES Mini-jack stéréoPuisance de sortie maximale : 33 mW + 33 mW (sous charge de 32 Ω)
Rapport S/B en entrée 124 dB
Bruit de fond (bruit résiduel)	LEFT/RIGHT -96,0 dBU
	BALANCED OUTPUT -100,0 dBU
	PHONES -96,0 dBU
Entrée de contrôle Entrée pour FP02M
Alimentation Adaptateur secteur : CC 9 V, 500 mA, avec pôle négatif au centre (ZOOM AD-16)
USB Port USB 2.0 Type-C (utilisez un cable compatible Type-C)
	Handy Guitar Lab : USB 1.1 Full SpeedInterface audio : USB 2.0 Full Speed, 32 bit,2 entrées/2 sorties• Utilisez un cable USB permettant le transfert dedonnées. Alimentation possible par le bus USB

Dimensions 146mm ()× 249 mm ()× 72 mm (H)

Poids 906 g

Note: 0dBu = 0,775 V

ZOOM Corporation

4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0062 Japon

zoomcorp. com
