Ingenia IG3T - Haut-parleur DB Technologies - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Diffuseur actif à 2 voies à développement vertical
Dimensions (L x H x P)	280 x 806 x 393 mm
Poids	20,8 kg
Alimentation	Auto-range 100-120 V~/220-240 V~, fusible T5A L 250V (220-240V) ou T10A L 250V (100-120V)
Puissance d'amplification RMS	900 W (classe D, Digipro G3)
Puissance de pic	1800 W
Réponse en fréquence (-10 dB)	53 - 20 000 Hz
SPL max	132 dB
Directivité (H x V)	110° x 90° (+20°/-70°)
Fréquence de croisement	1100 Hz
Haut-parleur HF	1,4" à compression, aimant néodyme, bobine 3" (titane)
Haut-parleur LF	2 x 10", aimant néodyme, bobine 2,5"
Processeur interne	DSP 56 bits, conversion A/N N/A 24 bit/48 kHz
Fonctions principales	Digital steering (contrôle du faisceau), communication infrarouge EPD, afficheur OLED auto-orientable, menus de configuration, sauvegarde/rappel de 5 préréglages, mot de passe, filtre passe-haut et anti-feedback pour micro, retard système, alignement scène
Entrées	1 combo XLR/Jack (équilibrée/déséquilibrée), sélecteur LINE/MIC
Sorties	1 XLR Link, 1 Mains Link (Neutrik powerCON TRUE1)
USB	Mini USB type B (pour mise à jour firmware uniquement)
Matériau du coffret	Polypropylène renforcé avec structure interne métallique, grille acier verni
Accessoires optionnels	Fly-bar DRK-IG, étriers LP-IG, pied GSA-IG, sac TC-IG3T, protection RC-M1
Sécurité et entretien	Protéger de l'humidité ; ne pas ouvrir l'amplificateur ; utiliser uniquement des câbles Neutrik ; ne jamais suspendre par les poignées ; remplacer le fusible selon la tension ; pour montage sur trépied, hauteur max 120 cm ; pour montage en colonne (2 unités), utiliser les étriers LP-IG

FOIRE AUX QUESTIONS - Ingenia IG3T DB Technologies

Comment connecter deux enceintes Ingenia IG3T en colonne ?

Utilisez les étriers de raccordement LP-IG (optionnels). Montez les deux diffuseurs l'un sur l'autre, le supérieur étant renversé. Les ports infrarouges sur les poignées détectent automatiquement la configuration. Effectuez ensuite le System Check dans le menu BUILD SYSTEM pour que le DSP les identifie et active le digital steering.

Comment régler la couverture acoustique avec deux enceintes ?

Une fois les deux enceintes identifiées, accédez au menu SYSTEM COVERAGE. Vous pouvez choisir parmi plusieurs préréglages (UP 10°, UP 5°, FAR 0°, DOWN 5°, etc.) pour incliner le faisceau audio vers le haut ou le bas selon l'installation.

Que faire si l'enceinte ne s'allume pas ?

Vérifiez que le câble d'alimentation Neutrik powerCON TRUE1 est correctement inséré. Assurez-vous que la prise secteur est sous tension. Si vous êtes en 100-120V, vérifiez que le fusible a été remplacé par le T10A fourni (le fusible d'origine est pour 220-240V).

Comment mettre à jour le firmware de l'IG3T ?

Téléchargez le logiciel USB BURNER MANAGER et le dernier fichier firmware .zip sur le site DB Technologies. Branchez un câble mini-USB type B sur le port SERVICE DATA. Lancez le logiciel, ouvrez le fichier firmware, puis cliquez sur UPDATE. Après mise à jour, les paramètres sauvegardés peuvent être perdus.

Comment sauvegarder mes réglages personnalisés ?

Allez dans le menu SAVE/LOAD SYSTEM. Sélectionnez un emplacement de mémoire (1 à 5), puis choisissez SAVE. Vous pouvez attribuer un nom alphanumérique (jusqu'à 14 caractères). Pour rappeler un réglage, sélectionnez l'emplacement et choisissez RECALL.

Quelle est la puissance maximale de l'amplificateur ?

L'amplificateur Digipro G3 délivre 900 W RMS en classe D, avec une puissance crête de 1800 W. Il est refroidi passivement (sans ventilateur).

Comment installer l'enceinte sur un subwoofer ?

Utilisez le pied optionnel GSA-IG pour monter l'IG3T sur un caisson de graves. Dans le menu BUILD SYSTEM > SYSTEM STRUCTURE, indiquez le nombre de subwoofers. Ensuite, le menu SUBWOOFER MATCHING vous permet de sélectionner le modèle de subwoofer et de régler la fréquence de coupure (70-120 Hz).

L'écran OLED reste éteint, que faire ?

Tournez le push rotary encoder pour réveiller l'afficheur si la fonction Stand-by est activée. Vérifiez aussi que l'alimentation est bien connectée. Si le problème persiste, vérifiez le contraste dans le menu OPTIONS > CONTRAST.

Comment utiliser un microphone avec l'IG3T ?

Branchez un microphone dynamique sur l'entrée combo (XLR). Réglez le sélecteur INPUT SENSITIVITY sur MIC. Accédez au menu MICROPHONE SETTING pour activer un filtre passe-haut (50-200 Hz) ou un filtre anti-feedback (260-15000 Hz) afin d'éviter les Larsen.

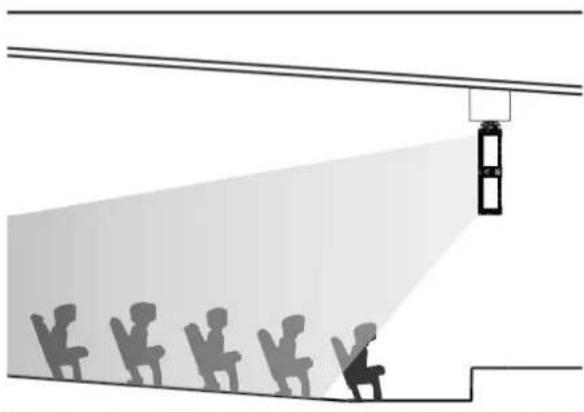

Que signifie le digital steering et comment l'utiliser ?

Le digital steering est une technologie qui, avec deux enceintes superposées, permet de diriger le faisceau acoustique vers le haut ou vers le bas grâce à des retards différenciés. Il s'active automatiquement après l'identification des deux modules. Vous pouvez ensuite ajuster la couverture via le menu SYSTEM COVERAGE (visible uniquement en configuration double).

MODE D'EMPLOI Ingenia IG3T DB Technologies

Les avertissements spécifiés dans ce manuel doivent être respectés ainsi que les "CARACTERISTIQUES TECHNIQUES -Section 2".

Merci d'avoir acheté un produit conçu et développé en Italie par dBTechnologies ! Ce diffuseur actif à 2 voies à développement vertical renferme en soi des années d'expérience et de recherche dans le domaine de la diffusion sonore, avec l'emploi de solutions innovantes dans le domaine acoustique, électronique et de recherche sur les matériaux.

VUE D'ensemble introductive

Le diffuseur actif INGENIA IG3T est un diffuseur actif à 2 voies à développement vertical, équipé de 2 haut-parleurs de graves de 10" et 1 driver à compression de 1.4" (enroulement de voix: 3"), pilotés par un amplificateur DIGIPRO G3 de 900 W RMS de dernière génération. Parmi les caractéristiques les plus innovantes il y a :

• Un projet minutieux du cornet, avec une directivité asymétrique, pensée spécifiquement pour garantir d'excellentes performances de couverture acoustique, garantissant une définition sonore sans compromis dans divers contextes d'utilisation en intérieur et en extérieur.
• Digital steering contrôlé par le puissant DSP interne, avec l'utilisation de 2 diffuseurs superposés qui permet d'unir la plus grande couverture et puissance sonore à une précision et une netteté sans compromis.
• L'identification automatique immédiate de la configuration avec 2 diffuseurs, grâce à la communication infrarouge présente sur les poignées (technologie EPD), à la gestion rapide personnalisable gérée par DSP. Dans cette configuration les afficheurs OLED s'orientent automatiquement. Il suffit d'actionner la section de contrôle de l'un des deux diffuseurs pour piloter tout le système.
• Une forme innovante, avec l'utilisation de 2 haut-parleurs de graves et 1 driver, dans un coffret qui associe solidité, performances sonores, compacité et maniabilité.
• Adaptabilité extrême, qui permet de mémoriser et de rappeler les paramètres personnels de manière rapide et immédiate, en protégeant toutes les paramétrages avec un mot de passe configurable.

Références pour l'utilisateur

Pour utiliser au mieux votre INGENIA IG3T nous conseillons de :

• Lire le manuel de démarrage rapide présent dans l'emballage et ce manuel d'utilisation intégralement et le conserver pendant toute la durée de vie du produit.
• Enregistrer le produit sur le site http://www. dbtechnologies. com dans la section "SUPPORT".
• Télécharger et installer le firmware le plus récemment mis à jour sur le site http://www. dbtechnologies. com à la section "DOWNLOADS" (voir le chapitre MISE À JOUR DU FIRMWARE).
• Conserver la preuve d'achat et la GARANTIE (CARACTERISTIQUES TECHNIQUES -Section 2).

Dimensions

L'INGENIA IG3T intègre en un coffret de polypropylène renforcé, du poids de 20.8 kg, 2 haut-parleurs de graves de 10" et 1 driver à compression de 1.4" (enroulement de voix: 3") avec aimants au néodyme à la compacité, poids et performances exceptionnels. À l'intérieur, une structure légère en métal pour améliorer la rigidité mécanique et le comportement acoustique. Les dimensions d'encombrement d'un seul diffuseur sont : 280 x 806 x 393 mm. Les poignées permettent un transport facile et le déplacement du diffuseur même de la part d'une seule personne. Différentes configurations sont possibles qui vont du montage sur subwoofer à la suspension du simple ou double diffuseur.

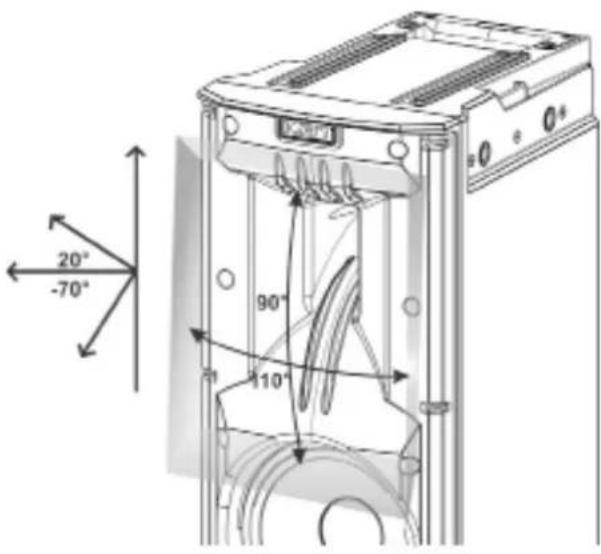

L'ouverture particulière du cornet, schématisée sur la figure, garantit une directivité totale de 110 x 90° (+20°/- 70°). Cette directivité verticale asymétrique garantit de parfaites prestations en termes de couverture acoustique, en contextes indoor et outdoor. De plus, en utilisant 2 IG3T superposés, il est possible de contrôler la couverture totale des speakers grâce au digital steering. Ceci permet, même en installant les IG3T en vertical, d'obtenir l'effet d'un seul speaker incliné, avec tous les avantages de directivité pouvant en découler.

20° -70° 90° 110°

INGENIA IG3T Cod. 420120239 REV. 1.1

Accessoires

Pour un montage rapide, voici les accessoires prévus en option:

• Fly-bar DRK-IG (et l'accessoire TA-IG) pour la suspension verticale.

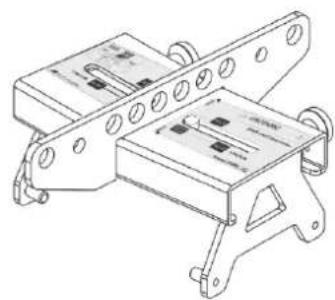

• Paire d'étriers de blocage LP-IG pour la fixation de 2 modules IG3T l'un sur l'autre.

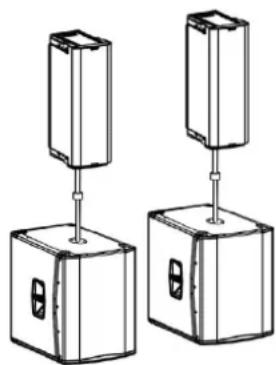

• Pied optionnel GSA-IG pour le montage sur caisson de graves (ou pour le montage au sol).
• Un sac spécifique TC-IG3T et une protection anti-pluie RC-M1 (tous deux optionnels) sont disponibles pour le transport et la protection du diffuseur.

- Ne jamais utiliser les poignées pour suspendre le diffuseur!

Pour plus d'informations s'il vous plaît consulter les manuels pertinents.

INGENIA IG3T Cod. 420120239 REV. 1.1

Caractéristiques de la section d'amplification et de contrôle

L'amplificateur numérique de dernière génération DIGIPRO G3, en classe D, est le cœur de la IG3T et est capable d'une puissance sonore de 900 W RMS. Grâce à une section d'alimentation switching avec fonction d'auto-range particulièrement efficace, le système est silencieux, et ne nécessite pas d'un appareil de refroidissement actif. Le contrôle du système est confié à un DSP dédié puissant qui permet de configurer divers paramètres, outre gérer automatiquement la communication entre modules, en cas de configuration à 2 diffuseurs superposés. Dans ce dernier cas, le DSP contrôle singulièrement les composants acoustiques, pour obtenir un feu acoustique directif définissable (digital steering).

Attention!

• Protéger le module de l'humidité.
• Ne tenter en aucune façon d'ouvrir l'amplificateur.
• En cas de dysfonctionnement, couper immédiatement l'alimentation, en débranchant le module du réseau, et contacter un réparateur agréé.

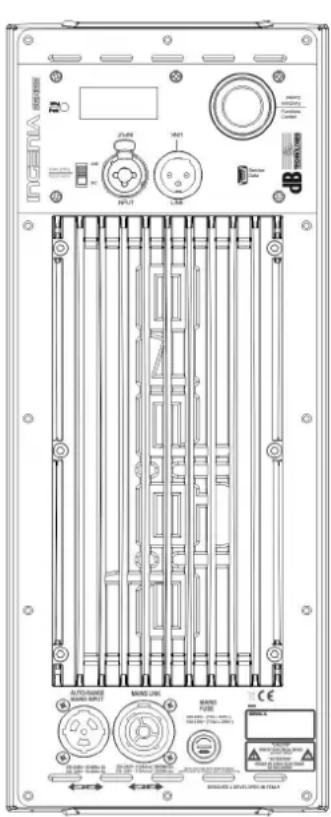

Le panneau du DIGIPRO G3 est caractérisé par :

• SECTION D'INPUT ET DE CONTRÔLE - AMPLIFICATEUR • SECTION D'ALIMENTATION

INGENIA IG3T Cod. 420120239 REV. 1.1

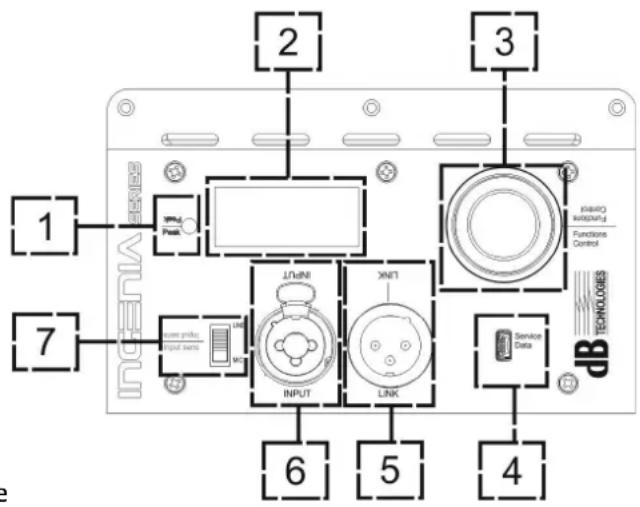

1. LED De "PEAK"

Led rouge qui s'allume brièvement lors de la connexion de l'alimentation ou en cas de fonctionnement du limiter audio.

Attention!

Ne pas utiliser le diffuseur pendant une durée prolongée lorsque le led est allumé ou clignotant, ce qui indique un fonctionnement de contrainte excessive dans des conditions de distorsion.

1 2 3 7 6 5 4 Service Data TECHNOLOGIES

2. Afficheur OLED

L'afficheur s'oriente automatiquement sur la base du contrôle avec accéléromètre, qui reconnaît si le diffuseur est en position verticale

droite ou renversée, selon l'installation. Une fonction de réglage de contraste et d'arrêt automatique (consulter le chapitre PANNEAU DE COMMANDE ET MENUS DE CONFIGURATION) est configurable.

3. PUSH ROTARY Encoder

Le push rotary encodeur permet une sélection aussi bien rotative (sélection de menus et valeurs), que à pression (confirmation de la sélection effectuée) pour naviguer dans les menus.

4. USB Service DATA

Via la porte mini-USB de type B, il est possible de mettre à jour le firmware du produit. Pour de plus amples informations consulter le site http://www. dbtechnologies. com à la section "DOWNLOADS" et le chapitre MISE À JOUR DU FIRMWARE.

Attention!

La connexion USB SERVICE DATA doit être utilisée exclusivement pour la mise à jour firmware du produit, ne connecter aucun dispositif USB à l'appareil, pour éviter des dommages ou des dysfonctionnements.

5. SORTIE "LINK"

Sortie XLR équilibrée qui permet d'envoyer le signal audio à un autre diffuseur amplifié.

6. Entrée "INPUT" COMBO

Entrée XLR-TR-TRS combinée du signal audio. Permet d'utiliser un connecteur XLR équilibré, ou une entrée jack-TS ou TRS de ¼".

Attention!

Utiliser seulement des connecteurs originaux Neutrik® de haute qualité. L'utilisation avec des connecteurs différents ou de mauvaise qualité pourrait compromettre la fonctionnalité du diffuseur.

7. Sélecteur "INPUT sensitivity"

Sélecteur à utiliser pour distinguer l'entrée d'un signal provenant de mixeur ou ligne ("LINE") ou l'entrée d'un signal qui provient d'un microphone ("MIC").

INGENIA IG3T Cod. 420120239 REV. 1.1

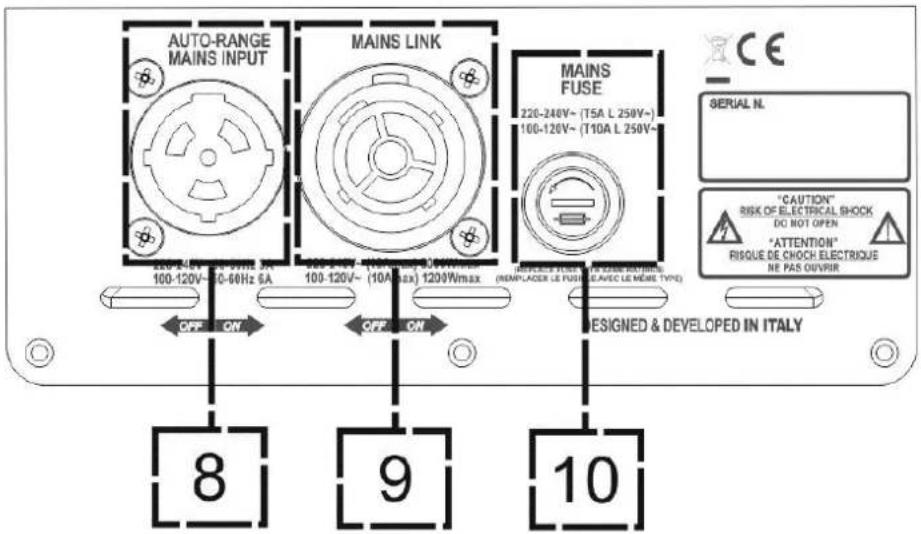

Section d'alimentation

AUTO-RANGE MAINS INPUT MAINS LINK MAINS FUSE 220-240V~ (T5A L 250V~ 100-120V~ (T10A L 250V~ SERIAL N. "CAUTION" RISK OF ELECTRICAL SHOCK DO NOT OPEN "ATTENTION" RISQUE DE CHOCH ELECTRIQUE NE PAS OUVIRER DESIGNED & DEVELOPED IN ITALY 8 9 10

1. ENTRÉE D'ALIMENTATION "AUTO-RANGE MAINS INPUT" Entrée pour connecteur Neutrik® powerCON TRUE1.
2. SORTIE DE RELANCE DE L'ALIMENTATION "MAINS LINK" Grâce à la connexion garantie par le Neutrik® NAC3PX, il est possible de relancer l'alimentation à un second module
3. FUSIBLE DE PROTECTION "MAINS FUSE" Fusible de réseau.

Attention!

Le diffuseur est fourni avec un fusible déjà monté pour fonctionner dans la plage 220-240 V.

S'il est nécessaire d'opérer dans la plage de tension 100-120 V :

1. Débrancher toute connexion, y compris l'alimentation.
2. Attendre 5 minutes.
3. Remplacer le fusible par celui fourni dans l'emballage pour la plage 100-120 V.
4. Utiliser le câble d'alimentation fourni de série.

INGENIA IG3T Cod. 420120239 REV. 1.1

Contenu de l'emballage

Vérifiez que le contenu de l'emballage du diffuseur INGENIA IG3T est complet:

• Câble d'alimentation avec connecteur Neutrik® powerCON TRUE1®
• INGENIA IG3T
• Démarrage rapide et documentation relative à la garantie
• Fusible pour le fonctionnement dans la plage de tension 100-120V :

Attention!

Le diffuseur est fourni avec un fusible déjà monté pour fonctionner dans la plage 220-240 V.

S'il est nécessaire d'opérer dans la plage de tension 100-120 V :

1. Débrancher toute connexion, y compris l'alimentation
2. Attendre 5 minutes
3. Remplacer le fusible par celui fourni dans l'emballage pour la plage 100-120 V
4. Utiliser le câble d'alimentation fourni de série.

Installation

CONNEXION DES ENTRÉES

MIXER / LINE MICROPHONE 1 2 3 7 6 5 4 LINE MIC LINK INPUT XNT1 PANCO TOMOCOLDS FUNCTIONS Cable Service Data sues induj Input sens

1 2 7 6 5 issues induj Input sens LINE MIC

INGENIA IG3T Cod. 420120239 REV. 1.1

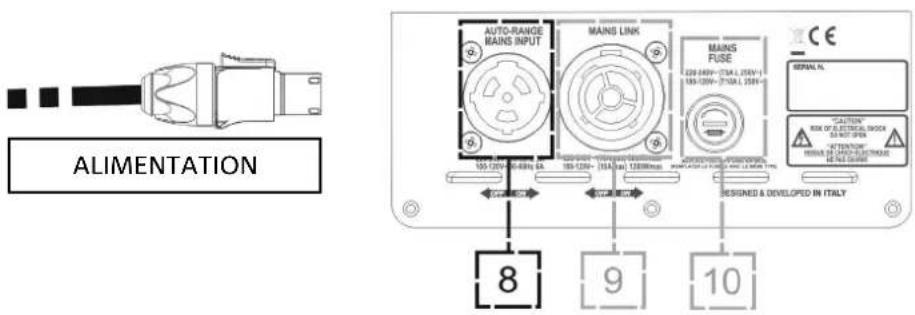

Connexion de l'alimentation

ALIMENTATION AUTO-RANGE MAINS INPUT MAINS LINK MAINS FUSE 100-120V~35mA 6A 100-120V~35mA 1200MHz RESIGNED & DEVELOPED IN ITALY 8 9 10 C#P 400 C#P 400 C#P 400 C#P 400 C#P 400 C#P 400 C#P 400 C#P 400 C#P 400 C#P 400 C#P 400 C#P 400 C#P 400 C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C# C#\N\nRISK OF ELECTRICAL SWITCH\NS NOT OPEN\nRESIGN TO ELECTRICAL SWITCH\NS NO OPEN\nDESIGNED & DEVELOPED IN ITALY

Attention!

Utiliser seulement des câbles avec connecteurs Neutrik® Remplacer les câbles éventuellement endommagés, pour éviter des dysfonctionnements et une mauvaise qualité du son.

Pour installer correctement le diffuseur INGENIA IG3T:

• Connecter l'entrée audio correctement (6), en sélectionnant la source au moyen du sélecteur "INPUT SENSITIVITY" (7). En cas d'entrée de signal de type ligne ou depuis une sortie mixeur régler le sélecteur (7) sur "LINE", en cas d'entrée microphonique (utiliser un microphone dynamique), régler le sélecteur (7) sur "MIC". Pour une panoramique rapide sur les câbles, se référer au tableau à page 119.
• Connecter l'alimentation en branchant le câble avec connecteur Neutrik® du type TRUE POWERCON à "MAINS INPUT" (8)
• À l'allumage, le led de pic clignote brièvement et l'écran OLED (2) s'active en se positionnant sur la page-écran initiale de contrôle du niveau et du gain :

Gain Level1 Enter Menú

• Tourner le PUSH ROTARY ENCODER (3) à gauche ou à droite pour régler le gain du système à un niveau adéquat. • Vérifier la bonne émission sonore de IG3T.

INGENIA IG3T Cod. 420120239 REV. 1.1

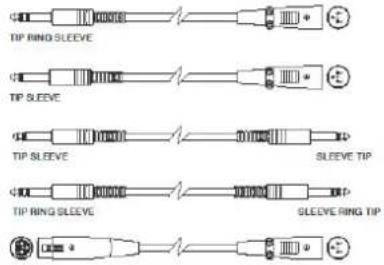

• Balanced

TIP RING SLEEVE SLEEVE RING TIP TIP RING SLEEVE


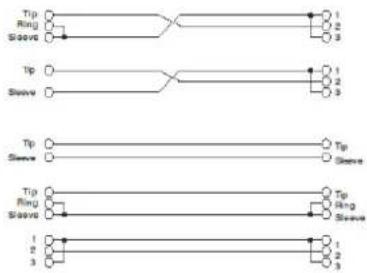

- Unbalanced

TIP RING SLEEVE TIP SLEEVE TIP SLEEVE SLEEVE TIP TIP RING SLEEVE SLEEVE RING TIP


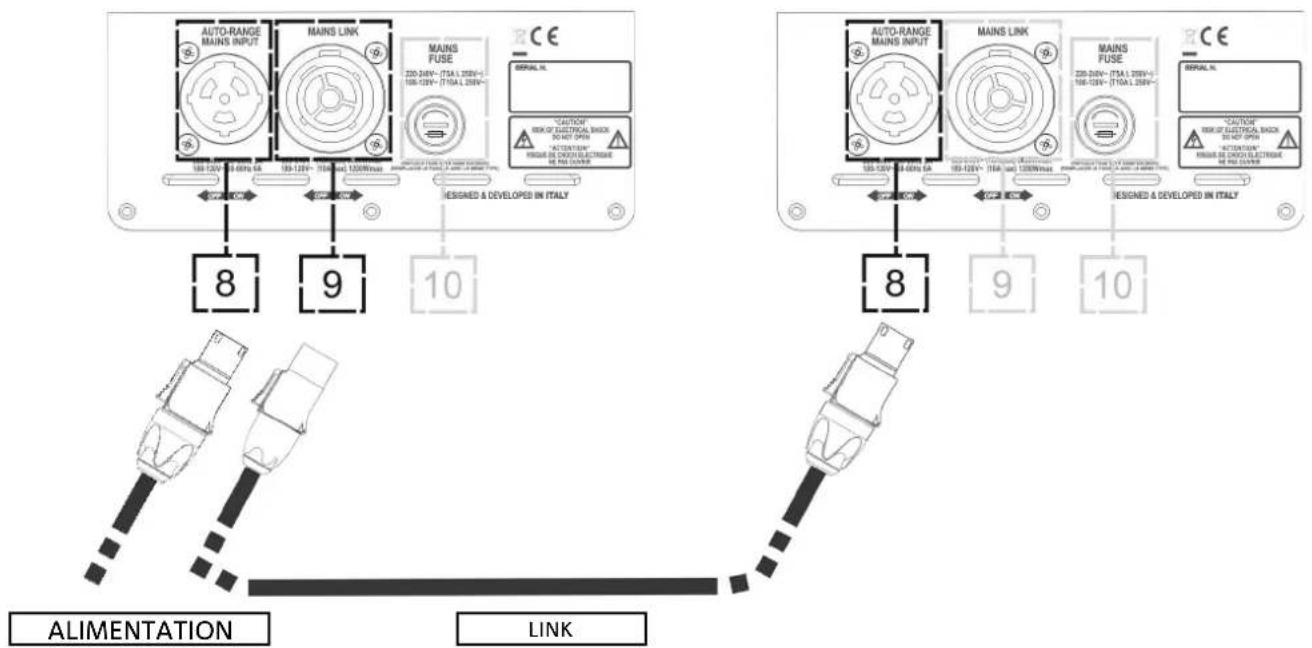

Connexion des sorties entre plusieurs modules (relance de l'alimentation)

NOTE POUR L'INSTALLATEUR (100-120 V). Les données de plaque, reportées sur le panneau du diffuseur, se réfèrent (et se limitent) au câble fourni. Dans le cas de non emploi de ce câble, les limites maximales des courants (et des puissances) de LIENS admis sont indiquées dans le tableau suivant:

Modèle Courants (100-120 V) Puissances (100-120 V)
IG3T (100-120 V) 14 A 1600 W

Les câbles devront être de dimensions adaptées tandis que la conception, l'installation et le contrôle de l'équipement devront être effectués exclusivement par un personnel qualifié. A. E. B. Industriale décline toute responsabilité dans le cas d'emploi de câbles non adaptés, non certifiés et non compatibles avec les dimensions de l'équipement et les règlementations en vigueur dans le Pays d'utilisation.

AUTO-RANGE MAINS INPUT MAINS LINK MAINS FUSE (200-120V~ (TSA L 250V~ 100-120V~ (TSA L 250V~ GENERAL IN. CAUTION BECK OF ELECTRICAL BACK DO NOT OPEN CENTER/MAIN FUSE BE COOK/ELECTRONE HE PAI COVER DESIGNED & DEVELOPED IN ITALY 8 9 10 AUTO-RANGE MAINS INPUT MAINS LINK MAINS FUSE (200-120V~ (TSA L 250V~ 100-120V~ (TSA L 250V~ GENERAL IN. CAUTION BECK OF ELECTRICAL BACK DO NOT OPEN CENTER/MAIN FUSE BE COOK/ELECTRONE HE PAI COVER DESIGNED & DEVELOPED IN ITAUY 8 9 10 ALIMENTATION LINK

INGENIA IG3T Cod. 420120239 REV. 1.1

Grâce à l'utilisation des connecteurs Neutrik® PowerCon TRUE1® sur IG3T, il est possible de relancer l'alimentation dans le premier diffuseur vers un successif, jusqu'à un courant maximal de 13 A (3000 W) dans les pays avec tension d'alimentation 220-240Vac et de 10 A (1200 W) dans les pays avec tension d'alimentation 100-120Vac. Pour effectuer ce type de connexion, il suffit de brancher le câble d'alimentation, fourni en hommage, sur l'entrée MAINS INPUT (8) de la première IG3T puis de brancher le câble LINK POWERCON TRUE1® (en option) entre la sortie MAIN LINK (9) et l'entrée MAINS INPUT (8) de la IG3T successive. Il est possible de répéter ce type de connexion jusqu'à atteinte du courant maximal admis et indiqué par le connecteur MAINS LINK (9) du premier diffuseur.

Attention!

la valeur du courant maximal admise et indiquée dans les données de plaque de la IG3T (MAIN LINK) est calculée sur la spécification du courant maximal du connecteur PowerCON TRUE1®; cette valeur n'est pas absolue mais fonction du type de câble utilisé pour le branchement au réseau d'alimentation de la première IG3T (section et type de fiche utilisée) et des câbles successifs de LINK (section et type de câble). Vérifier toujours, en phase de conception et de dimensionnement de l'équipement et, dans tous les cas, avant d'effectuer les branchements en séquence entre les produits, les courants (et les puissances) maximales admissibles mais aussi le dimensionnement des sections des conducteurs des câbles utilisés.

CONNEXION DES SORTIES ENTRE PLUSIEURS MODULES (relance du signal audio)

2 3 1 7 INPUT LINK OUTPUT FUNCTION Control TECHNOLOGY 6 5 4 2 3 1 7 INPUT FUNCTION Control FUNCTION Control TECHNOLOGY 6 5 4 INPUT LINK

Pour connecter 2 ou plusieurs diffuseurs à la même source audio, il peut être utile, dans divers types d'installation, de relancer son signal d'un premier à un second et ainsi de suite. Connecter tout d'abord une source sonore quelconque à l'entrée "INPUT" (6) du premier diffuseur (pour la connexion différente "LINE" ou "MIC" consulter la section CONNEXION DES ENTRÉES). Connecter ensuite avec un câble équilibré XLR la sortie "LINK" (5) du premier diffuseur à l'entrée "INPUT" (6) du second. Cette seconde opération peut être ensuite répétée en branchant des diffuseurs pour obtenir l'installation la plus adéquate au contexte.

INGENIA IG3T Cod. 420120239 REV. 1.1

Utilisation d'une PAIRE de deux diffuseurs IG3T en colonne

Pour le montage mécanique correct et l'utilisation successive de deux diffuseurs IG3T, l'un sur l'autre, il faut recourir à une paire d'étriers de raccordement LP-IG. Pour de plus amples détails, consulter les instructions de cet accessoire.

Une fois que les deux diffuseurs sont montés correctement, le système d'identification infrarouge présent sur les poignées s'active automatiquement, il suffit d'effectuer le contrôle (check) dans les menus initiaux de la configuration qui sera présenté dans le chapitre suivant.

Attention!

• Il est possible de monter, faire communiquer et identifier par l'intermédiaire des ports infrarouges seulement 2 diffuseurs identiques.
• Ne jamais utiliser les poignées pour suspendre le diffuseur!

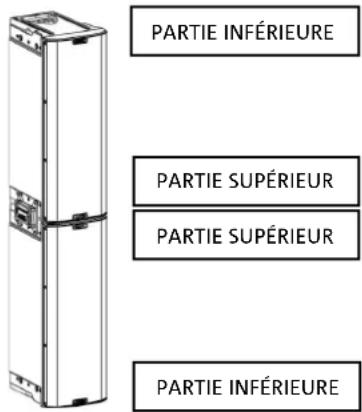

PARTIE INFÉRIEURE PARTIE SUPÉRIEUR PARTIE SUPÉRIEUR PARTIE INFÉRIEURE

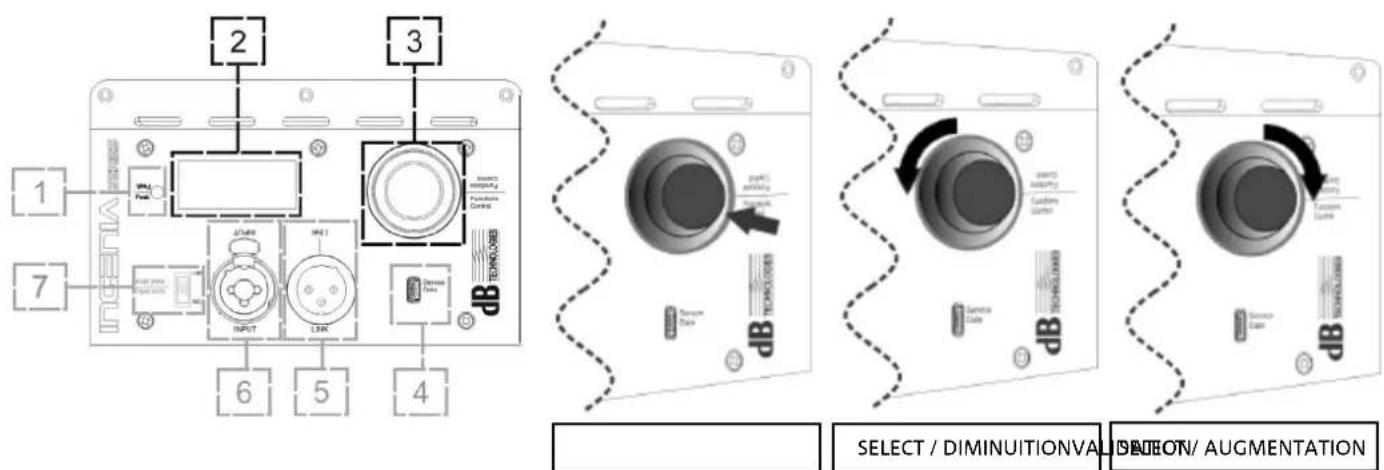

Accès aux MENUS

Le push rotary encoder (3) permet aussi bien d'effectuer une sélection, lorsque tourné, que d'effectuer une confirmation, si pressé. Ces sélections et confirmations permettent de naviguer parmi les menus et les sous-menus, visibles sur l'afficheur OLED (2). À l'intérieur des menus et des sous-menus, la rotation à droite ou à gauche permet aussi d'effectuer une augmentation ou une diminution des valeurs sélectionnées.

1 2 3 7 6 5 4 INCEVIA INPUT INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE INCE

La page-écran initiale après l'allumage affiche le niveau et le Gain de l'IG3T. Il est possible de protéger tous les paramètres par un mot de passe.

• Une fois les paramètres saisis manuellement, ceux-ci restent mémorisés même après l'arrêt du diffuseur.
• Après environ une minute sans sélections ou confirmations, le système revient à la page-écran initiale (IG3T level/gain). Ce retour peut être effectué volontairement depuis n'importe quel point, de 2 façons :

a. en sélectionnant et confirmant, lorsque présent dans un sous-menu, le symbole b. en maintenant enfoncé le push rotary encoder pendant quelques secondes

- Si les diffuseurs sont 2 et montés correctement l'un sur l'autre, le système les reconnaît et il est donc possible de les contrôler tous les deux en intervenant sur le rotary d'un seul (mirroring OLED).

À l'allumage du IG3T, l'afficheur se positionne sur la page-écran initiale, qui affiche le GAIN et le niveau de signal en simulant un VU-MÊTRE.

INGENIA IG3T Cod. 420120239 REV. 1.1

IGIT Gain Level Enter Menu

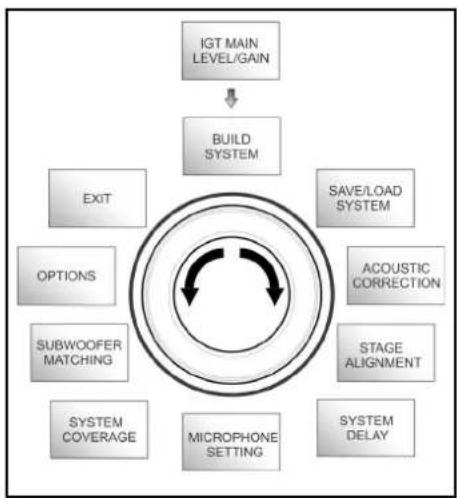

Depuis cette page-écran, en appuyant sur le push rotary encoder, on accède aux divers menus, dont la structure générale est reportée sur la figure.

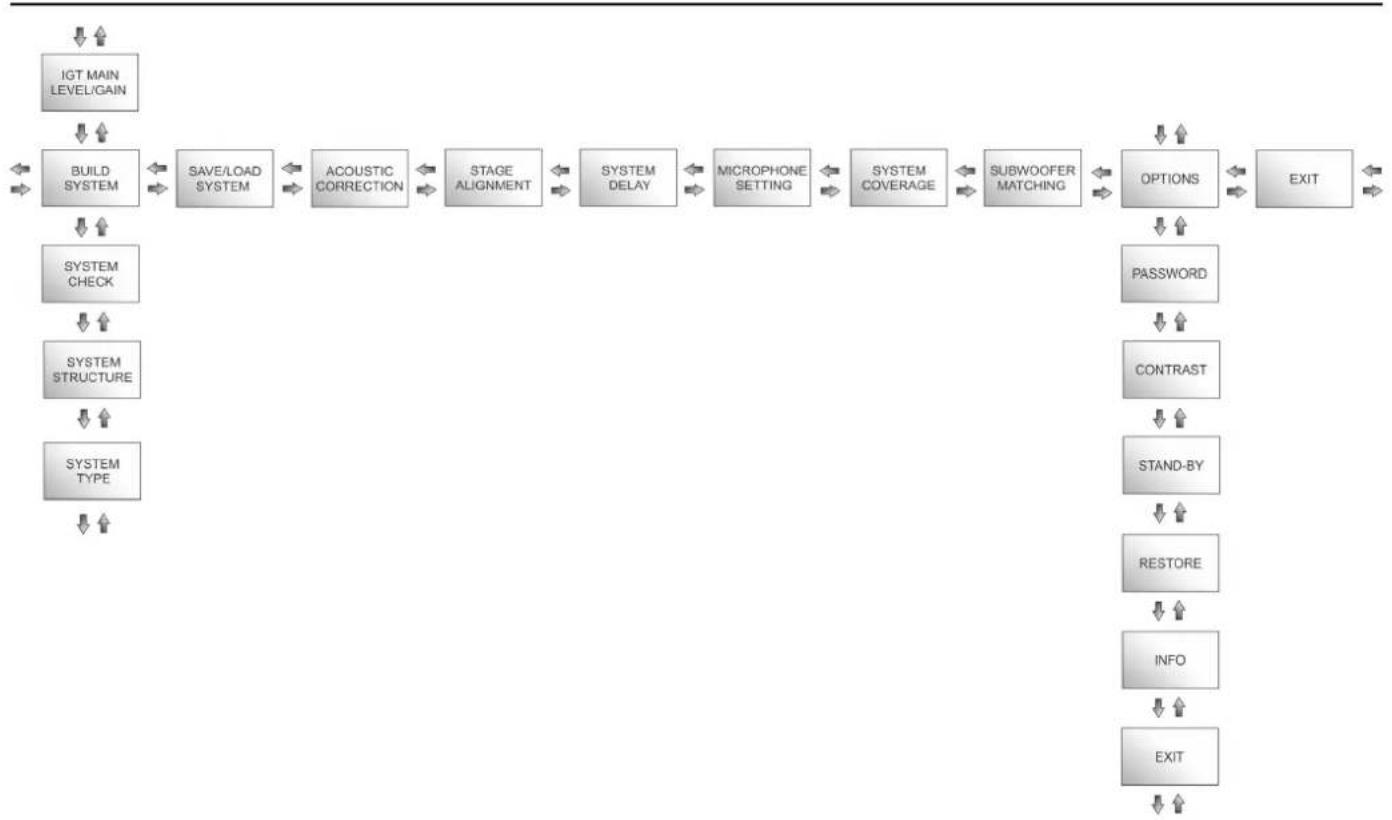

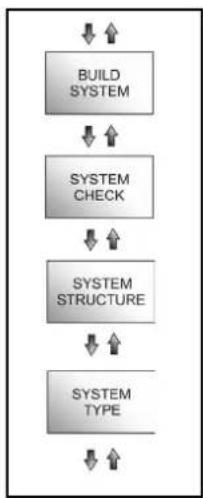

    L["SYSTEM CHECK"] --> M["SYSTEM STRUCTURE"]
    M --> N["SYSTEM TYPE"]
    O["PASSWORD"] --> P["CONTRAST"]
    Q["TRANSFORM"] --> R["STAND-BY"]
    S["RESTORE"] --> T["INFO"]
    U["EXIT"] --> V["EXIT"]

la structure de menus

Attention!

• Le menu "SYSTEM COVERAGE" n'est visible que quand le système reconnaît automatiquement la présence de 2 diffuseurs superposés grâce aux portes à infrarouges présentes sur les poignées.
• Le menu "SUBWOOFER MATCHING" n'est visible que si la présence d'un subwoofer a été sélectionnée dans les configurations.

INGENIA IG3T Cod. 420120239 REV. 1.1

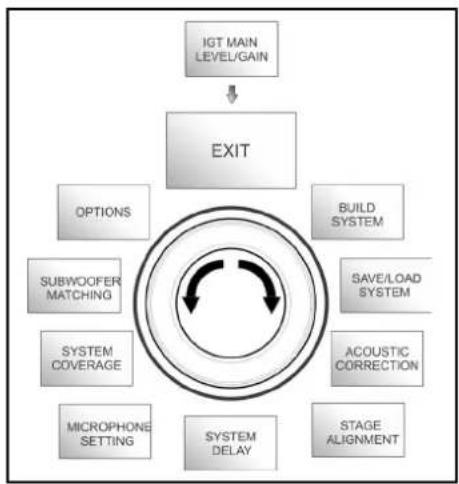

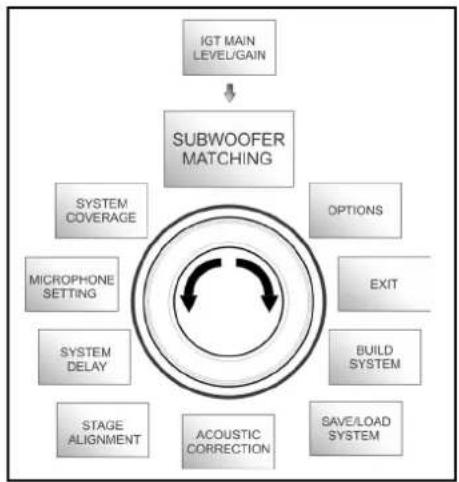

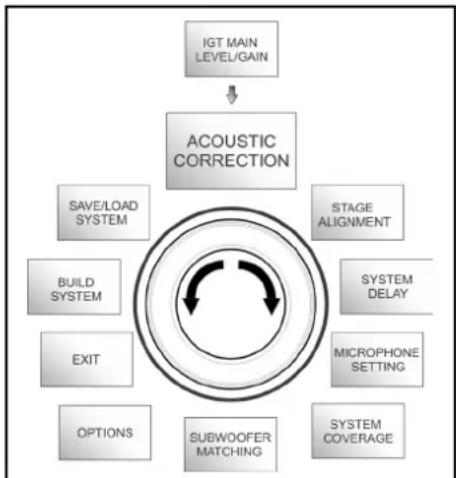

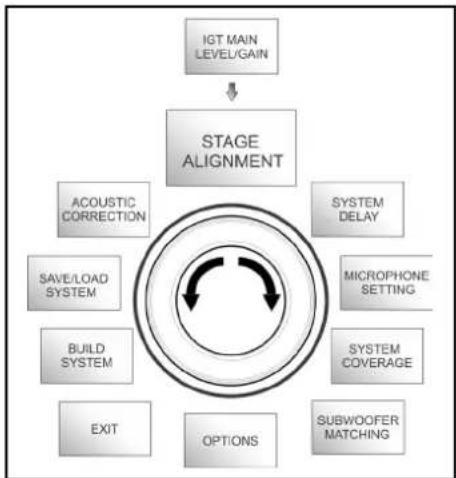

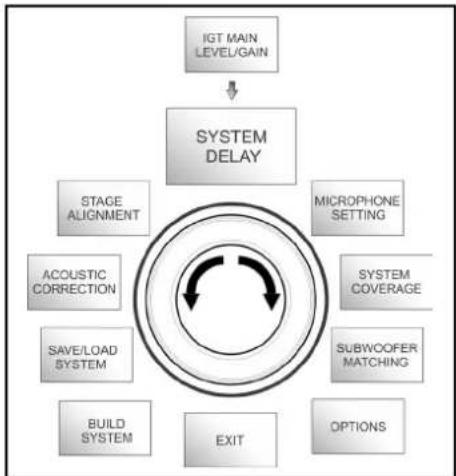

La structure des menus principaux peut être représentée circulairement, vu que le push rotary encoder permet de la défiler aussi bien avec la rotation à gauche qu'à droite.

forme de cercle

INGENIA IG3T Cod. 420120239 REV. 1.1

Le MENU BUILD SYSTEM

Ce menu configure automatiquement le système selon le nombre de diffuseurs, la présence ou non d'un caisson de graves, la position et inclinaison des diffuseurs eux-mêmes. Il est composé de 3 sous-menus:

• SYSTEM CHECK • SYSTEM STRUCTURE
• SYSTEM TYPE

Build System Menu

Sub-menus

SYSTEM CHECK

Le système est en mesure de relever, grâce à la communication infrarouge (les ports de communication sont sur les poignées des diffuseurs et l'identification est automatique) si l'utilisateur est en train d'utiliser un ou deux diffuseurs IG3T. Une fois entrés dans cette page-écran :

IR Selfcheck System BACK NEXT

1. Tourner le rotary encoder en sélectionnant →Selfcheck System et confirmer le choix en appuyant sur le push rotary encoder.
2. Après une brève animation, le système passe automatiquement au menu suivant (SYSTEM STRUCTURE).
3. S'il n'est pas nécessaire d'effectuer cette opération, sélectionner et confirmer → NEXT, s'il est nécessaire de revenir à la page-écran principale, sélectionner et confirmer → BACK

SYSTEM Structure

Le menu permet de mettre à jour manuellement la présence ou non d'un ou plusieurs caissons de graves dans la configuration que vous êtes en train d'utiliser. S'il est nécessaire de mettre à jour le nombre de caissons de graves connectés:

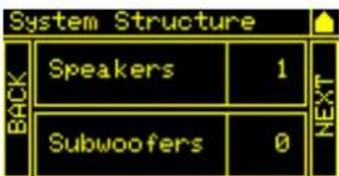

System Structure BACK Speakers 1 Subwoofer 0 NEXT

1. Tourner le rotary en sélectionnant l'option "subwoofer" et la confirmer.
2. Sélectionner et confirmer le nombre de caissons de graves que l'on a l'intention d'utiliser
3. sélectionner et confirmer → NEXT pour passer au menu suivant, sélectionner et confirmer → BACK pour revenir au sous-menu SYSTEM CHECK

INGENIA IG3T Cod. 420120239 REV. 1.1

SYSTEM Type

Les typologies de système prévues en utilisant l'IG3T sont 2 :

• Stacked
• Flown

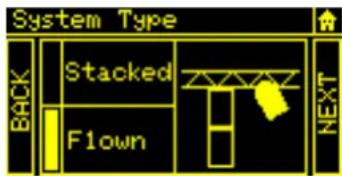

En configuration “Stacked” un diffuseur IG3T est en appui sur pied ou un ou 2 diffuseurs sont en appui sur un caisson de graves (consulter le chapitre EXEMPLES D'INSTALLATION), en configuration “Flown”, un ou deux diffuseurs IG3T sont au contraire suspendus. Donc, une fois entrés dans le menu SYSTEM TYPE :

- 1. Sélectionner et confirmer le mode désiré entre “Stacked” et “Flown”, sélectionner et confirmer → NEXT pour accéder à la page-écran suivante (sélectionner et confirmer → BACK pour revenir à celle précédente). Maintenant, si précédemment le système a relevé la présence de 2 diffuseurs, on accédera au menu SYSTEM COVERAGE, et si l'on a sélectionné la présence d'un caisson de graves dans le menu précédent SYSTEM STRUCTURE, on accédera ensuite au menu SUBWOOFER MATCHING, dans le cas contraire (Speakers 1, Subwoofer 0) la page-écran suivante sera celle initiale, et la procédure sera terminée.

Attention!

• Ne jamais installer le diffuseur en appui direct au sol, mais toujours utiliser un support optionnel (non fourni) GSA-IG.
• Le modèle INGENIA IG3T en montage "Stacked" sur statif trépied ne peut pas être monté avec la configuration à 2 diffuseurs superposés, mais exclusivement avec celle à diffuseur individuel, pour des raisons de sécurité.

Ce menu permet de sauvegarder et successivement rappeler les configurations d'utilisation du système. Bien qu'à l'arrêt l'IG3T conserve toutes les informations des derniers paramètres saisis, il peut être très utile d'avoir à disposition pour des contextes différents, autant de paramètres sauvegardés précédemment, et de pouvoir les rappeler rapidement. À cette fin l'IG3T permet de sauvegarder et nommer 5 paramétrages avec la fonction "SAVE" et de les rappeler avec la fonction "RECALL". Au cas où par la suite il serait nécessaire de modifier les paramétrages présents dans l'un des emplacements de mémoire, il est possible d'écraser, successivement, les emplacements précédemment sauvegardés.

Save/Load System Menu

INGENIA IG3T Cod. 420120239 REV. 1.1

Pour sauvegarder un paramètre, après avoir configuré les divers paramètres, dans les autres menus, accéder au menu SAVE/LOAD SYSTEM et :

1. Sélectionner et confirmer le numéro de l'un des emplacements de mémoire, de 1 à 5,
2. Sélectionner et confirmer "SAVE".
3. Attribuer un titre à l'emplacement. Il est possible d'utiliser un titre alphanumérique jusqu'à 14 lettres/chiffres. On sélectionne et confirme donc une lettre à la fois à côté du numéro d'emplacement. Lorsqu'on veut terminer le titre il suffit de confirmer (sans sélectionner) le caractère d'espace vide (_).
4. Appuyer sur "OK" à la page-écran suivante
5. Le système sauvegarde donc les paramètres dans le numéro d'emplacement avec le titre choisi

Pour rappeler un paramètre en le chargeant dans le système :

1. Sélectionner et confirmer l'emplacement de mémoire souhaité
2. Sélectionner et confirmer "RECALL"
3. Appuyer sur "OK" à la page-écran suivante
4. Le système a chargé les paramètres relatifs à l'emplacement de mémoire souhaité et est revenu à la page-écran principale

Pour écraser un paramètre existant par un autre il suffit de sélectionner un emplacement préexistant et de sélectionner et confirmer "OK" à la page-écran de confirmation d'écrasement (overwrite).

Le MENU acoustic correction

À plusieurs occasions, il peut s'avérer utile d'effectuer une égalisation différenciée du signal de sortie du diffuseur. Le DSP présent dans l'IG3T gère aussi cette option.

Dans ce but accéder au menu ACOUSTIC CORRECTION et :

1. Sélectionner et confirmer la bande de fréquence sur laquelle il faut effectuer la correction. Il est possible d'agir sur 3 bandes :

A. LF - Low Frequency, avec correction + 3dB - 6 dB et résolution de 0.5 dB B. MF - Medium Frequency, avec correction + 0 dB - 6 dB et résolution de 0.5 dB C. HF - High Frequency, avec correction + 3 dB - 6 dB et résolution de 0.5 dB

1. Sélectionner et confirmer le niveau de correction souhaitée.
2. S'il est nécessaire de répéter l'opération pour d'autres bandes revenir au point 1., autrement sélectionner le symbole d'accueil et revenir à la sélection des menus principaux.

- L'acoustic correction peut être utilisée pour améliorer l'intelligibilité ou atténuer des fréquences qui résultent prédominantes. Cela ne remplace pas la bonne disposition des diffuseurs laquelle devra être évaluée sur la base des caractéristiques acoustiques de l'environnement.

Acoustic Correction Menu

LF+3 MF+0 HF-6

INGENIA IG3T Cod. 420120239 REV. 1.1

Le MENU STAGE alignment

Dans une situation live où diverses sources d'amplification sont présentes, comme les amplificateurs pour guitares sur scène, ou des sources acoustiques naturelles comme une batterie, il est possible d'aligner" virtuellement les diffuseurs IG3T, en indiquant la distance en mètres ou pieds à laquelle se trouvent ces sources. De cette manière on obtiendra un seul front d'onde acoustique sans retards, dans tous les contextes live où cela est nécessaire. Le DSP retardera la sortie du signal des IG3T automatiquement en améliorant l'efficacité et le rendement de la performance. Pour effectuer un réglage de ce type, après avoir effectué l'accès au menu STAGE ALIGNMENT:

1. Sélectionner et confirmer le champ "DISTANCE"
2. Sélectionner et confirmer la valeur souhaitée de distance avec une plage 0-15 m et une résolution de 20 cm.
3. Revenir à la page-écran initiale en sélectionnant le symbole "HOME"


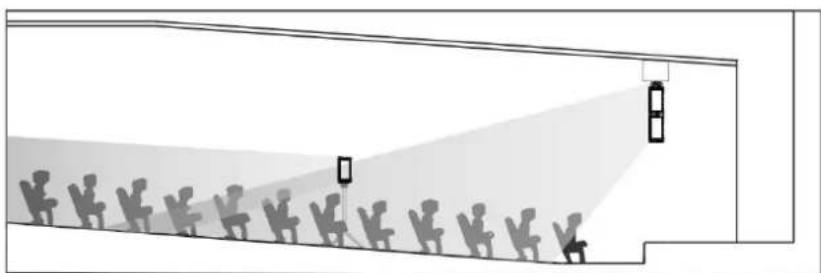

En cas d'utilisation des IG3T dans des environnements qui nécessitent plusieurs étages d'amplification répliqués à différentes distances, pensons par exemple à la couverture d'un environnement particulièrement vaste et long, caractérisé par divers obstacles acoustiques, il est possible de retarder délibérément le signal sortant des diffuseurs, de manière à ce que l'auditeur ne perçoive qu'un seul front d'onde apparent depuis n'importe quel point de la salle. Dans ce cas une configuration équivalente en termes de temps/distance est utile.

Pour effectuer ce type de réglage, après avoir effectué l'accès au menu SYSTEM DELAY :

1. Sélectionner et confirmer le champ "DELAY"
2. Sélectionner et confirmer la valeur de retard souhaitée avec une plage 0-126 ms en termes de temps ou 0-43,7 m / 0-143,4 ft (pieds) en termes de distance
3. Revenir à la page-écran initiale en sélectionnant le symbole "HOME"

System Delay Menu

BACK Delay 126_5ms 43_7m 143_4f.t

INGENIA IG3T Cod. 420120239 REV. 1.1

L'IG3T permet l'entrée d'un microphone avec connecteur XLR. Dans le contexte d'utilisation de cette source, il peut être utile d'appliquer un filtrage au signal pour éliminer des fréquences indésirables (avec un filtre passe-haut avec fréquence de coupure réglable). Ou il pourrait être nécessaire d'intervenir (avec un filtre notch ou éliminateur de bande avec centre bande sélectionnable) pour éviter une rétroaction (ou effet Larsen). Pour effectuer un ou ces deux réglages, après avoir effectué l'accès au menu MICROPHONE SETTING :

1. Sélectionner et confirmer HP filter (filtre passe-haut).
2. Sélectionner et confirmer la valeur de fréquence de coupure du filtre passe-haut, avec plage variable 50 Hz – 200 Hz et résolution 10 Hz (sélectionner la valeur "None" si l'on a l'intention de désactiver le filtre).
3. Sélectionner et confirmer "Antifeedback" (filtre anti-rétroaction ou anti-effet Larsen).
4. Sélectionner et confirmer la valeur de fréquence centrale, avec plage variable 260 Hz – 15000 Hz et résolution de 10 Hz (sélectionner la valeur "None" si l'on a l'intention de désactiver le filtre).
5. Revenir à la page-écran initiale en sélectionnant le symbole "HOME".

Pour les fonctionnalités de ce menu, visible seulement si le système a identifié automatiquement 2 diffuseurs durant la phase de SYSTEM CHECK, consulter aussi le paragraphe "DIGITAL STEERING" dans la section "EXEMPLES D'INSTALLATION." Ce menu permet de modifier le faisceau de l'onde émise et la couverture acoustique relative lorsque 2 diffuseurs ont été identifiés comme montés l'un sur l'autre correctement et correctement identifiés par le DSP, en se basant sur des préréglages déjà mémorisés qu'il est possible de sélectionner et donc de confirmer :

• UP 10^ pour une installation avec nécessité de couverture acoustique du bas vers le haut, avec montage sur pied ou caisson de graves et avec l'inclinaison au maximum possible
• UP →5° pour diriger le front d'onde avec une inclinaison moyenne vers le haut, en installation sur pied ou caisson de graves
• UP →2.5° pour une légère inclinaison vers le haut de la couverture acoustique
• FAR →° lorsqu'on veut une couverture qui arrive le plus loin possible, dans une situation où les diffuseurs sont installés frontalement à l'auditorium à hauteur des spectateurs
• DOWN →2.5° à utiliser pour incliner la couverture acoustique légèrement vers le bas (par exemple avec un public peu éloigné des diffuseurs et une installation en suspension)
• DOWN 5^ pour une directivité avec une inclinaison moyenne vers le bas (par exemple avec un public proche et une installation en suspension)
• DOWN 10^ pour incliner la couverture acoustique le plus près possible vers le bas (public très proche et installation en suspension)

System Coverage Menu

FAR 0° BACK

INGENIA IG3T Cod. 420120239 REV. 1.1

Ce menu est visible exclusivement si précédemment, dans le sous-menu BUILD SYSTEM→SYSTEM STRUCTURE on a sélectionné la présence d'au moins un caisson de graves. De plus, dans ce cas, l'accès à ce menu s'effectue automatiquement après avoir effectué les configurations de "SYSTEM TYPE" pour achever les paramètres généraux de système. Le menu permet tout d'abord d'identifier le caisson de graves utilisé, puis de décider si utiliser sa fréquence de croisement ou si configurer une fréquence sélectionnable selon le modèle (plage maximale 70-120 Hz avec résolution 5 Hz). Ce choix dépend du type de connexion entre caisson de graves et diffuseur, comme illustré ci-dessous. Le menu fournit aussi la suggestion pour le retard à configurer dans le caisson de graves. Pour effectuer le choix de la fréquence de croisement, après être entrés dans le menu SUBWOOFER MATCHING :

1. Sélectionner et confirmer le type de caisson de graves associé dans l'installation
2. Sélectionner et confirmer HpFilter et sélectionner et confirmer la fréquence de croisement souhaitée
3. Vérifier pour les paramétrages de l'installation quelle est la valeur de retard conseillée pour le caisson de graves dans le champ SubDelay
4. Sélectionner "BACK" ou "HOME" pour revenir respectivement au choix des menus ou à la page-écran principale

Subwoofer Matching Menu

BACK SUB15H HPFilter SubXover SubDelay 12ms

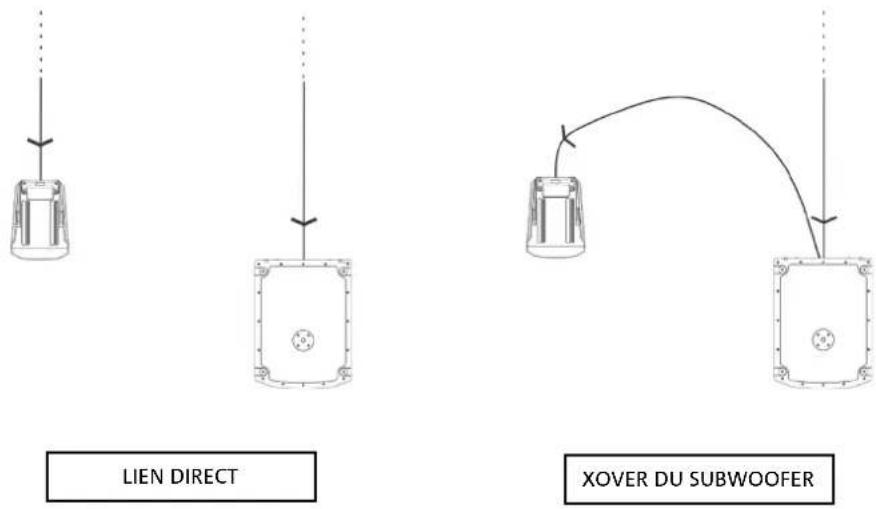

Si cela est nécessaire, on peut établir directement une valeur de HpFilter sur IG3T, sans utiliser le crossover d'un subwoofer. Si au contraire, on utilise ce dernier:

a) dans le cas de CONNEXION DIRECTE, vérifier la fréquence de crossover sur le subwoofer, et la rediffuser sur le IG3T en établissant la valeur relative dans le champ HpFilter.

b) Dans le cas de connexion XOVER DU SUBWOOFER, configurer "SubXover" dans le champ HpFilter de IG3T.

INGENIA IG3T Cod. 420120239 REV. 1.1

PASSWORD (ON/OFF et choix du code)

1. ON/OFF (sélectionner et confirmer si l'on souhaite activer/désactiver une protection des paramètres avec mot de passe)
2. →PASSWORD (possibilité, avec sélection et confirmation, de saisir un mot de passe alphanumérique jusqu'à 6 chiffres/caractères)

Superuser password

Si vous oubliez votre mot de passe, utilisez le code : Q2R5D9 pour déverrouiller le système.

Options Menu

Contrast

1. Sélectionner et confirmer pour régler le contraste de l'afficheur OLED avec une accentuation de la luminosité de 0 à 100% et résolution de 5%

STAND-BY (ON/OFF de l'arrêt automatique et choix de l'intervalle de temps)

1. → ON/OFF (sélectionner et confirmer si l'on souhaite activer/désactiver une mise en veille à temps du panneau de contrôle).
2. →STAND-BY (possibilité, avec sélection et confirmation, de saisir une valeur temporelle après laquelle le panneau de contrôle se met en veille, variable entre 0':10" – 10':00 et résolution de 10").

Restore

1. Sélectionner et confirmer pour activer une restauration des paramètres originaux d'usine

INFO

1. Sélectionner et confirmer pour visualiser les informations sur la dernière version firmware chargée

EXIT

1. Sélectionner et confirmer pour quitter le menu OPTIONS

INGENIA IG3T Cod. 420120239 REV. 1.1

Le MENU EXIT

Ce menu permet, lorsque sélectionné et confirmé, de revenir à la page-écran initiale de l'IG3T.

Exit Menu

4. Examples d'installation

• Pour utiliser 2 diffuseurs l'un sur l'autre, il faut se servir de l'accessoire optionnel LP-IG. Pour de plus amples informations, consulter les instructions de cet accessoire.
• Toujours vérifier que les poignées, qui permettent la communication infrarouge, soient exemptes d'obstacles lors de l'installation pour la communication infrarouge, éviter de les couvrir et ôter la poussière ou la saleté qui pourrait se déposer sur celles-ci.
• D'autres types d'installation, autres que ceux illustrés ici, ne sont pas consentis.

Installation sur STATIF

L'INGENIA IG3T est installable soit en configuration stéréo soit mono sur statif trépied optionnel standard avec barre de support de diamètre 35 mm. La hauteur maximale admise entre la base du haut-parleur est de 120 cm.

Attention!

• Utiliser un trépied opportunément dimensionné avec le pied central en avant pour garantir une stabilité adéquate.
• Le modèle INGENIA IG3T en montage "Stacked" sur statif trépied ne peut pas être monté avec la configuration à 2 diffuseurs superposés, mais exclusivement avec celle à diffuseur individuel, pour des raisons de sécurité.

Grâce à l'installation avec l'accessoire GSA-IG, il est possible d'utiliser les diffuseurs (1 ou 2) montés sur caisson de graves. De cette façon, il est possible d'obtenir un système extrêmement compact et puissant sur toutes les fréquences acoustiques avec installation au sol. Une fixation mécanique supplémentaire l'emploi de sangles s'imposera pour garantir la stabilité de l'installation. Suivre les instructions relatives à la configuration du caisson de graves, relative à la section SUBWOOFER MATCHING une fois l'installation terminée.

Il est possible d'utiliser un seul haut-parleur monté sur une potence du diamètre de 35 mm. Une fixation mécanique supplémentaire l'emploi de sangles s'imposera pour garantir la stabilité de l'installation La hauteur maximale admise entre la base du haut-parleur et le sol est de 120 cm. Suivre les instructions relatives à la configuration du caisson de graves, relative à la section SUBWOOFER MATCHING une fois l'installation terminée.

L'accessoire GSA-IG permet l'installation d'1 ou de 2 INGENIA IG3T au sol. Il faudra alors utiliser une fixation mécanique avec vis ou chevilles adaptées au type de revêtement.

En configuration flown, on envisage la suspension d'un ou de 2 diffuseurs IG3T, dont l'accessoire facultatif DRK-IG permet d'utiliser une manille, et la combinaison DRK-IG avec l'adaptateur de Truss facultatif TA-IG, qui permet le montage sur un dispositif spécifique à l'instar d'un pont lumière. En suspension, il est très utile d'utiliser les relances aussi bien de l'alimentation, que du signal, pour obtenir une réduction de la complexité des connexions, comme montré dans la section "PREMIÈR MISE EN ROUTE".

• Dans des contextes d'utilisation à l'extérieur, ancrer le diffuseur pour éviter des oscillations dues aux agents atmosphériques et au vent.
• Ne jamais utiliser les poignées pour suspendre le diffuseur!

Le digital steering

Le digital steering est une technologie qui peut être opportunément adoptée pour diriger la couverture acoustique de deux diffuseurs superposés, en la modifiant selon les exigences du contexte d'utilisation et de l'installation. Le DSP de l'INGENIA IG3T peut agir sur chaque transducteur (que ce soit driver à compression ou caisson de graves) en intervenant avec des retards différenciés d'émission du signal. De cette manière le front d'onde acoustique de 2 diffuseurs superposés peut être considéré comme équivalent à celui d'un seul diffuseur angulaire, comme montré sur la figure. Durant la phase de setup, lors de l'identification automatique de la présence de 2 diffuseurs par les ports infrarouges présents sur les poignées, l'IG3T permet de modifier la couverture acoustique grâce à un menu spécifique SYSTEM COVERAGE (autrement invisible si le diffuseur est en configuration individuelle) :

FAR 0° BACK

Pour de plus amples informations consulter la section IL MENU' SYSTEM COVERAGE.

Il est très important de mettre à jour le firmware du produit, pour garantir sa pleine fonctionnalité. Contrôler périodiquement le site http://www. dbtechnologies. com à la section "DOWNLOADS". Après avoir vérifié la présence d'une nouvelle version de firmware :

1. Télécharger l'USB BURNER MANAGER dans la section "SOFTWARE & CONTROLLER", l'installer en suivant les instructions relatives
2. Télécharger le fichier. zip du dernier firmware dans la section "DOWNLOADS" relative à l'INGENIA IG3T
3. Dans la page-écran de l'USB BURNER MANAGER, en haut à droite, sélectionner "File Opening"
4. Sélectionner le fichier du firmware précédemment téléchargé (en vérifiant l'exactitude selon le système d'exploitation personnel)
5. Cliquer sur UPDATE

L'USB BURNER MANAGER installera le nouveau firmware dans le produit, qui sera ainsi mis à jour.

Attention!

En mettant à jour le firmware la présence des vieux paramètres sauvegardés n'est pas garantie à l'allumage successif du produit.

6. DÉPANNAGE

Le diffuseur ne s'allume pas :

1. Vérifier la présence correcte de l'alimentation en amont de l'installation
2. Vérifier que le câble d'alimentation avec connecteur Neutrik® powerCON TRUE1® soit inséré correctement

Le diffuseur s'allume mais n'émet aucun son :

1. Vérifier que les connexions en entrée du signal audio soient effectuées correctement avec des câbles dotés de connecteurs Neutrik®
2. Vérifier que les câbles utilisés ne soient pas endommagés
3. Vérifier que le mixeur ou la source audio soit allumée et montre clairement la présence de signal à la sortie du diffuseur.
4. Vérifier que le niveau du gain dans la page-écran initiale soit paramétré sur une valeur appropriée

Le diffuseur est connecté, mais le panneau de contrôle semble complètement éteint, y compris l'écran OLED :

1. Tourner le push rotary encoder pour réactiver une éventuelle situation de veille de l'afficheur précédemment activée
2. Vérifier que le câble d'alimentation doté de connecteurs Neutrik® powerCON TRUE1® soit inséré correctement
3. Vérifier que l'alimentation en amont de l'installation soit présente

Le diffuseur émet un son déformé :

1. Régler tout d'abord le volume de la source, puis mettre le gain d'entrée de l'IG3T à une valeur adéquate
2. Vérifier que les câbles utilisés ne soient pas endommagés, si tel est le cas les remplacer (un câble endommagé peut provoquer la perte ou la déformation du signal)
3. Vérifier les paramètres des menus qui influent sur le contenu en fréquence du signal de sortie et en particulier: a) ACOUSTIC CORRECTION b) MICROPHONE SETTING si un microphone est connecté en entrée

Le système n'identifie pas 2 diffuseurs superposés, et dans la page-écran SYSTEM STRUCTURE on visualise 1 seul haut-parleur :

1. Vérifier d'avoir monté correctement les 2 diffuseurs, l'un sur l'autre, avec celui supérieur renversé, et d'avoir utilisé et fixé correctement les étriers de raccordement LP-IG d'après les instructions de cet accessoire
2. Vérifier que les poignées supérieures et inférieures des diffuseurs, contenant les ports de communication infrarouge, ne soient en aucune façon couvertes
3. Effectuer à nouveau la procédure de "Selfcheck System" à l'intérieur de SYSTEM CHECK, comme montré dans le paragraphe relatif

INGENIA IG3T Cod. 420120239 REV. 1.1

Il n'est pas possible de modifier les paramètres des divers menus du panneau de contrôle, bien que le diffuseur soit clairement allumé :

1. Vérifier l'éventuelle présence d'un mot de passe de verrouillage précédemment configuré
2. Vérifier la fonctionnalité de la rotation et pression du push rotary encoder

Le diffuseur émet un son retardé par rapport à la source :

1. Vérifier les paramètres des menus qui influent sur le retard du signal audio et en particulier:

L'afficheur ne permet pas de voir clairement les paramètres des menus :

1. Accéder au menu relatif au réglage de la luminosité de l'afficheur OPTIONS → CONTRAST (voir les informations relatives à la section LE MENU OPTIONS).

7. Spécifications techniques

GÉNÉRAL

Typ:	Diffuseur actif à 2 voies à développement vertical

DONNÉES ACOUSTIQUES

Réponse en fréquence [-10dB] :	53 - 20.000 Hz
Réponse en fréquence [-6dB] :	57 - 19200 Hz
Max SPL:	132 dB
HF (sortie):	1.4"
HF enroulement de voix:	3" (Titane)
Typologie HF :	Haut-parleur à compression au néodyme
Cornet:	Vertical asymétrique
Fréquence de croisement :	1100 Hz
Directivité (HxV) :	110° x 90° (+20°/-70°)
LF:	2 x 10"
LF Voice coil:	2.5"
Typologie LF :	Néodyme

AMPLIFICATEUR

Typologie :	Digipro® G3
Classe d’amplification :	Classe D

INGENIA IG3T Cod. 420120239 REV. 1.1

Puissance d’amplification RMS :	900 W
Puissance de pic :	1800 W
Interface :	Push rotary encoder + OLED display
Afficheur auto-rotatif	Oui
Identification de la position:	EPD
Contrôle en mirroring (pour 2 diffuseurs avec contrôle IR):	Oui
Courant d’appel: 48,05 A

PROCESSEUR

Interner Controller:	DSP 56 bit
Convertisseur A/D D/A :	24 bit/48 kHz
Paramètres :	Paramètres d’utilisation d’usine et personnalisables, sauvegardables et rappelables
Limiter:	Peak, RMS, Thermique

ENTRÉES

Entrées:	1x Combo (XLR/Jack) équilibrée/déséquilibrée
Sorties:	1x XLR link OUT
USB:	Mini USB de type B

DIMENSIONS

Matériau :	Polypropylène PP renforcé
Grille :	Acier vernis / traitement CNC
Préparation pour fly-bar	Oui

INGENIA IG3T Cod. 420120239 REV. 1.1

Poignées :	1 supérieure / 1 inférieure avec interface IR
Montage sur barre de support:	Oui, 36 mm
Largeur :	280 mm
Hauteur :	806 mm
Profondeur :	393 mm
Poids ::	20,8 kg

INGENIA IG3T Cod. 420120239 REV. 1.1

Les caractéristiques, les spécifications et l'aspect du produit peuvent être soumis à des variations, sans aucune communication préalable.

dBTechnologies se réserve le droit de modifier ou d'améliorer le projet ou la fabrication de l'appareil sans s'engager à modifier ou améliorer les produits déjà fabriqués.

AEB

A. E. B. Industriale Srl

Via Brodolini, 8
