| Type de produit | Récepteur audio numérique avec processeur de signal (DSP) |
| Marque / Modèle | Alpine HDPD90 |
| Dimensions (L x P x H) | 278 mm x 256 mm x 58 mm |
| Poids net | 4.5 kg |
| Tension d'alimentation | 9 ~ 16 V (masse négative 12V) |
| Consommation en veille | ≤ 0.1 W |
| Puissance de sortie (nominale) | CH1~8 : 50W par canal (4Ω, 14.4V, 10% THD) ; CH9~12 : 80W par canal |
| Distorsion harmonique totale | ≤ 0,01% (4Ω, 1W) |
| Rapport signal/bruit | ≥ 100 dB (pondération A) |
| Réponse en fréquence | 20 Hz ~ 40 kHz (4Ω, 1W) |
| Taux d'échantillonnage | 192 kHz / 32 bits |
| Nombre de canaux d'entrée | 12 canaux haut niveau + 2 canaux RCA + optique + coaxial + Bluetooth |
| Nombre de canaux de sortie | 12 canaux haut niveau + 10 canaux RCA |
| Égaliseur intégré | Entrée : 10 bandes paramétrique/graphique ; Sortie : 31 bandes paramétrique/graphique |
| Filtres intégrés | Passe-haut et passe-bas indépendants par canal (Linkwitz-Riley, Bessel, Butterworth) |
| Connectivité | USB 2.0 (pour PC), Bluetooth haute définition, fil de commande (vendu séparément) |
| Fonctions logicielles | Logiciel PC pour réglages avancés (Windows XP/7/8/10), générateur de signaux, RTA |
| Effets sonores prédéfinis | 6 groupes de données d'effets stockables |
| Délai de sortie réglable | 0 ~ 20 ms (0 ~ 692 cm, 0 ~ 273 pouces) |
| Entretien et nettoyage | Utiliser un chiffon doux et sec ; ne pas utiliser de solvants |
| Température de fonctionnement | -20°C à +60°C (intérieur véhicule) |
| Contenu de la boîte | Ordinateur central, câble d'entrée 2x13P, câble USB 2.0, vis mécaniques ×4, vis autotaraudeuses ×4, support de montage |
| Garantie / Assistance | Voir notice complète ; réparation par revendeur agréé Alpine |
FOIRE AUX QUESTIONS - HDPD90 ALPINE
Questions des utilisateurs sur HDPD90 ALPINE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Recepteur au format PDF gratuitement ! Retrouvez votre notice HDPD90 - ALPINE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HDPD90 de la marque ALPINE.
MODE D'EMPLOI HDPD90 ALPINE
Points clés pour une utilisation en
toute sécurité.... 1
Copyright 3
Préparations 4
Liste des pièces 4
Interfaces et fonctions de la
machine 5
achine 6
Indicateur 7
Logiciel i informatique 8
Précautions d'installation du
logiciel 8
Introduction à l'interface du
logiciel i informatique.... 8
Connexion et affichage de la
température 9
Paramètres en ligne 9
Affichage de la température..... 9
Paramètres de fichier 9
Paramètres d'options...... 9

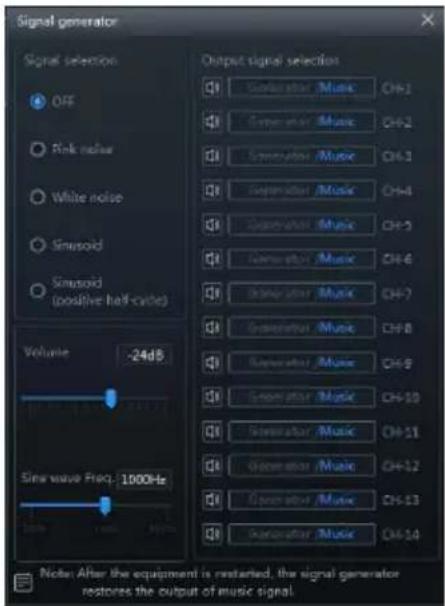

Paramètres du générateur de
signaux 10
Sélection du générateur de
signaux 10
Volume 10
Fréquence s inusoïdale.....10
Sélection du signal de sortie 10

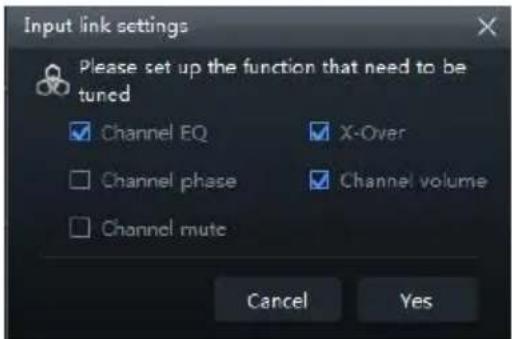

Paramètres de débogage conjoint
d'entrée 10
Paramètres de débogage conjoint
de sortie 11
Paramètres de l'amplificateur de puissance intégré....11
Paramètres de mise à jour du
firmware 11
Restaurer les paramètres par défaut.... 11
Paramètres de délai d'arr êt.....12
Paramètres de langue.....12

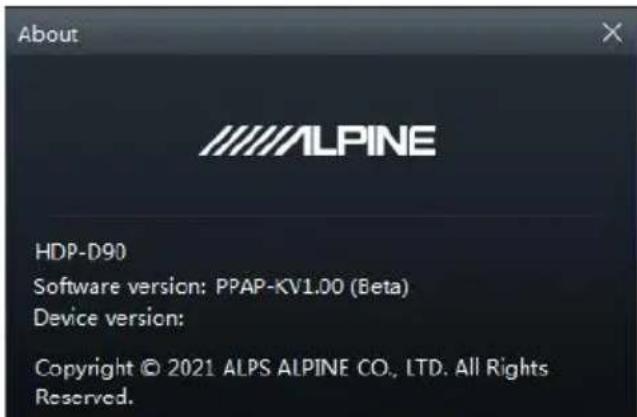

Afficher À propos de......12
Paramètres de cryptage.....12
Paramètres du volume total..... 12
Sélection des pages de fonctions..... 13
Page d'accueil 13
Sélection de la source audio
principale 13
Paramètres d'atténuation de
la source audio principale....13
Sélection de la source audio
auxiliaire....14
Paramètres des effets s onores
prédéfinis 14

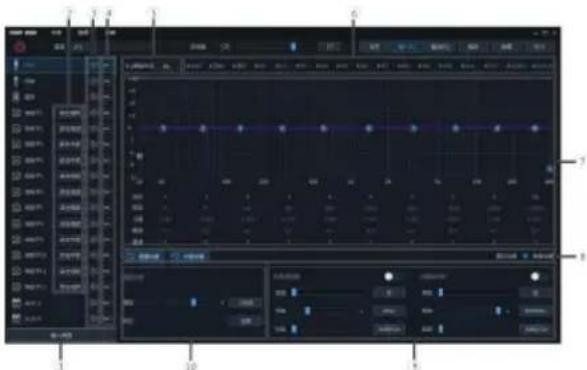

Egaliseur d'entrée.... 14

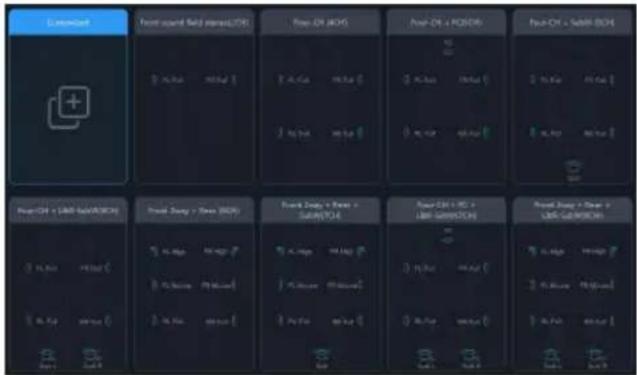

Sélection du type...... 14
Paramètres du canal muet.. 15
Paramètres de débogage
conjoint 15

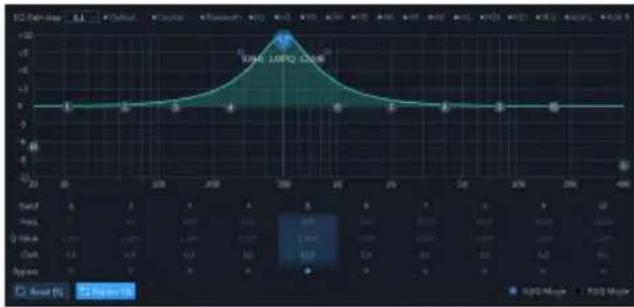

Réglage de l'égaliseur..... 15
Paramètres de l'égaliseur.... 16
Paramètres du canal..... 17
Filtre 17

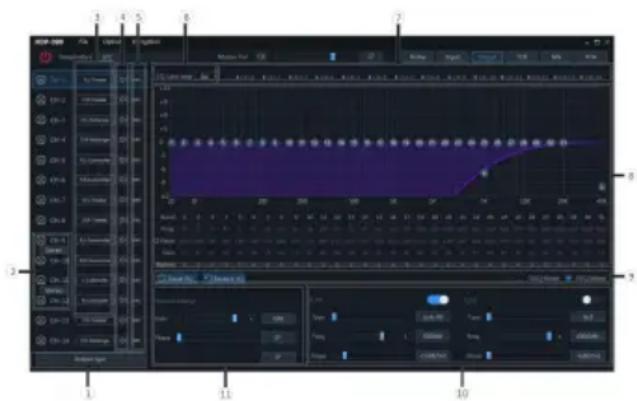

Egaliseur de sortie.... 17
Mode pont 18

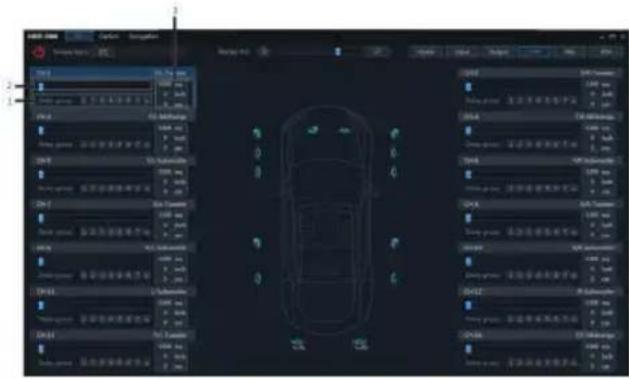

Délai 18

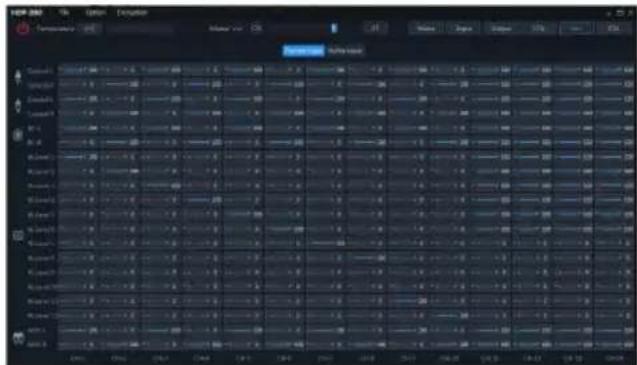

Fréquence combinée.... 18
Paramètres fonctionnels...... 22
Points clés pour une ut ilisation en toute sécurité
- Veuillez lire attentivement ce manuel avant d'utiliser la machine et les composants du système. Ce manuel contient des instructions sur la façon d'utiliser ce produit de manière sûre et efficace. Si des pannes surviennent en raison du non-respect des instructions de ce manuel, Alpine n'assumera aucune responsabilité.
- Diverses icônes sont utilisées dans ce manuel pour expliquer comment utiliser ce produit en toute sécurité et pour vous rappeler les dangers qui peuvent être causés par une connexion et un fonctionnement incorrects. La signification de ces icônes sera expliquée ci-dessous. Une compréhension complète de la signification de ces icônes est très importante pour l'utilisation correcte de ce manuel et de ce système.
Avertissement
- Il est très dangereux d'utiliser ce système en conduisant. L'utilisateur doit s'arrêter avant d'utiliser le logiciel.
- Les conditions de circulation et la réglementation priment sur les informations affichées sur la carte: lorsque vous conduisez, respectez les restrictions et conditions de c circulation réelles.
- Ce logiciel est spécialement conçu pour cette machine et ne peut/ne doit pas être utilisé en combinaison avec d'autres matériels.
Avertissement
Ce symbole indique des instructions importantes. Le non-respect de ces instructions peut entraîner des blessures graves ou même la mort
N'util isez aucu ne fonction susceptible de vous distraire pe ndant la conduite
Toutes les fonctions qui interfèrent a vec votre concentration ne doivent être utilisées que lorsque la voiture est à l'arrêt complet. Pour utiliser ces fonctions, vous devez d'abord garer votre véhi cule dans un endroit sûr. Si non, un accident pourrait en résulter.
Ne pas le démonter ni le modifier
Sinon, cela pourrait provoquer un accident, un incendie ou un choc électrique.
Pendant la conduite, le volu me d oit être mainte nu à un n iveau per mettant d'entendre le brui t à l'extérieur du véhic ule
Si les sirènes des véhicules d'urgence et le s signaux d'avertissement routiers (intersections de trains, etc.) ne pouvez pas être clairement entendu, cela est très dangereux et pe ut provoquer des accidents. De plus, un volume excessif peut entraîner une perte auditive.
Ce produit ne convie nt qu'au véhi cule ave c une mass e négative de 12 V
Sinon, cela pourrait provoquer un incendie et d'autres accidents.
Les petits objets tels que les boul ons ou les vis doivent être tenus hors de la portée des enfants
L'ingestion de petits objets peut causer des blessures graves. En cas d'ingestion par erreur, consulter immédiatement un médecin.
Lors du remplacement du fusible, un fusible avec la valeur d'ampérage correcte doit être sélection né
Sinon, cela pourrait provoquer un incendie ou un choc électrique.
Ne bl oque z pas le s tro us d e ve ntilation o u le dissip ateur de chale ur
Sinon, cela pourrait provoquer une accumulation de chaleur interne et provoquer un incendie.
Ce produit ne peut être utilisé que dans des applications mo biles de 1 2V
S'il est utilisé dans des applications non conçues, il pourrait provoquer un incendie, un choc électrique ou d'autres blessures.
Faites la bo nne connexion
S'il n'est pas correctement connecté, cela pourrait provoquer un incendie ou endommager le produit.
Avant le câ blage, débranch ez le câ ble d e la bor ne n égative d e la batterie
Sinon, cela pourrait provoquer un ch oc électrique ou
des blessures en raison d'un court-circuit électrique.
Ne laisse z pas le câble s'emmêler avec les objets envir onnants
Disposez les f'ils et les câbles conformément aux exigences dans le manuel pour éviter qu'ils ne deviennent gênants pendant la conduite. Les câbles ou fils qui gênent ou qui s'accrochent au volant, au levier de vitesses, à la pé dale de frein, etc. sont extrêmement dangereux.
Ne coupez pas l'isolation du câble pour alimenter d'autres équipemen ts. Sinon, la capacité de transport de courant du f il pe ut être dépassée, ce qui e ntraînera un incendie ou un choc électrique.
Ne p as endom mager le tuya u ou le câb le lors du perçage
Lorsque vous percez des trous dans le châssis pour l'installation, veillez à ne pas toucher, endommager ou obstruer les tuyaux, les conduites de carburant, les réservoirs de carburant ou les câbles. Si vous ne faites pas attention, cela pourrait provoquer un incendie.
N'util isez pas de bo ulons ou d'écrou s d ans le s freins ou l es systèmes de direction pou r les connexions à la terre
N'utilisez jamais de boulons ou d'écrous utilisés dans les freins, les systèmes de direction (ou tout autre système lié à la sécurité) ou les réservoirs de carburant pour l'installation ou les connexions à la terre. L'utilisation de telles pièces entraînera une défaillance du contrôleur du véhicule, ce qui e ntraînera un incendie, etc.
Ne l'installez p as sur le vo lant ou le l evier de vitesses, etc., ce qui pou rrait gêner l e fonctio nnement du véhic ule
Sinon, cela obstruera la ligne de mire frontale ou obstruera les pi èces mobiles, etc., provoquant des accidents graves.
Ce symbole indique des instructions importantes. Le non-respect de ces instructions peut entraîner des blessures ou des dommages matériels importants.
En cas de problème, veuillez cesser de l'utilise r immédi atement
Sinon, cela pourrait causer des blessures ou endommager le produit. Veuillez retourner ce produit à un revendeur Alpine agréé ou au centre de service Alpine le plus proche pour réparation.
Faites appel à des professionnels pour le câblage et l'installation
Le câblage et l'installation de ce produit nécessitent des compétences et une expérience professionnelles. Pour des raisons de sécurité, veuillez contacter le revendeur auprès duquel vous avez acheté le produit pour l'installation.
Utilise z le s accessoires désignés et in stallez ferme ment
Assurez-vous d'utiliser uniquement les accessoires désignés. L'utilisation de pièces non désignées peut causer de s dommages internes à l'appareil, ou il peut ne pas être correctement installé en place. Cela pourrait provoquer le desserrage des pièces et entraîner des dangers ou une défaillance du produit.
La disposition de s fils et des câbles doit être éloignée des pièces mobiles (telles que les rails des sièges) ou des bords ou coins tranchants. Cela évitera le sertissage et l'endommagement des fils. En cas de câblage à travers un trou métallique, un j oint en caoutchouc doit être utilisé pour empêcher l'isolation du fil d'être coupée par le bord du trou métallique.
Ne l' installez pa s dans u n en droit très h umide ou pou ssiéreux
Évitez d'installer l'appareil dans un endroit très humide ou poussiéreux. L'humidité ou la poussière envahit l'appareil et peut provoquer une défaillance du produit.
Nettoyage du p produit
Veuillez utiliser un chiffon doux et se c pour nettoyer le produit régulièrement. Si la saleté est difficile à enlever, imbibez le chiffon doux d'eau uniquement.
Tout autre solvant peut le dissoudre.
Température
Avant d'allumer la machine, assurez-vous que la température dans le véhicule est comprise e ntre +60°C et -20°C.
Réparation
Si vous rencontrez un problème, ne le réparez pas vous-même. Veuillez retourner ce produit à un
revendeur Alpine agréé ou au centre de serv ice Alpine le plus proche pour réparation.
Emp lacement d 'installation
- Cette machine n e peut pas être installée dans l'un des endroits suivants:
- Endroits exposés à la lumière directe du soleil et à proximité de sources de chaleur
- Endroits très humides et à proximité de sources d'eau • Endroits poussiéreux • Endroits soumis à de f ortes vibrations
Copyright
La marque verbale et le lo go Blu etooth® sont des marqu es d'éposé es d'étenues par Bluetooth SIG, Inc., Alpine Electronics a obtenu l'autorisation d'utiliser la marque verbale et le logo, et les autres marques et noms commerciaux appartien nent à leurs propriétaires respectifs.
Préparations
Liste des pièces
| Vis mécanique ×4 | Vis autofileteuse×4 | Support de mo ntage |
 |  |  |
| Câble d'entrée 2×13P | Câble USB 2.0 | Bluetooth |
 |  |  |
| Ordinateur central | ||


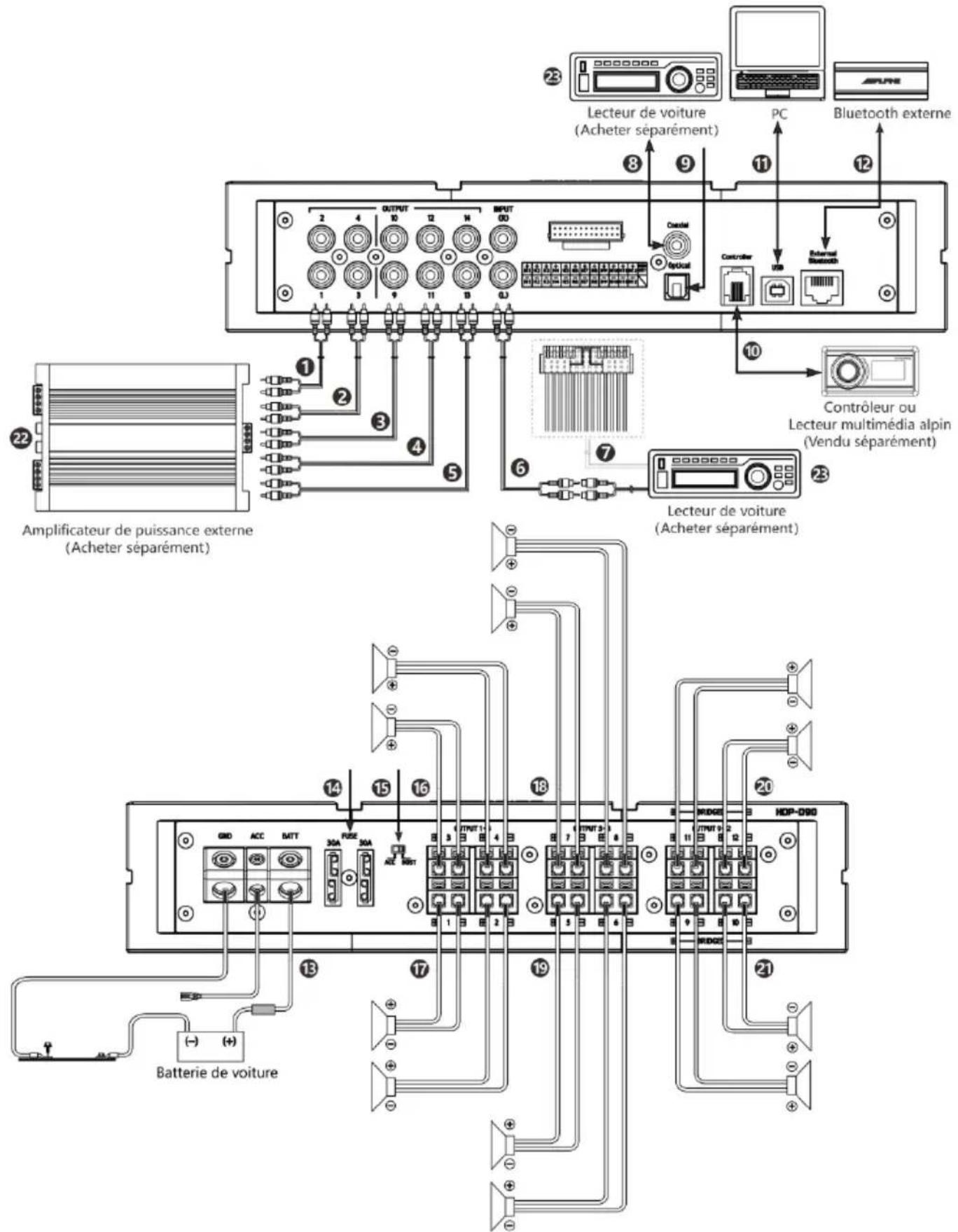

Lecteur de voiture (Acheter séparément) PC Bluetooth externe Contrôleur ou Lecteur multimédia alpin (Vendu séparément) Lecteur de voiture (Acheter séparément) Amplificateur de puissance externe (Acheter séparément) Batterie de voitureInterfaces et fonctions de la m achine
①②③④⑤ Interface de s ortie au dio RC A 5 jeux de sortie de signal audio RCA, qui peuvent être connectés à un amplificateur de puissance externe.
⑥ I nterface d'entrée au dio RC A 1 jeu d'entrée de signal audio RCA, qui peut être connecté à la sortie de signal audio RCA du lecteur audio de voiture.
⑦ I nterface d'entrée d e haut n niveau Peut être connecté à la sortie de ha ut niveau du lecteur audio de voiture.
⑧ I nterface d'entrée coaxi ale Peut être connecté au câble coaxial du lecteur audio de voiture pour basculer la source audi o de la mac hine sur l'entrée de signal num érique et lire le signal numérique coaxial.
⑨ I nterface d'entrée o ptique Peut être connecté au câble à fibre optique du lecteur audi o de voit ure pour basculer la source audi o de la mac hine sur l'entrée de signal numérique, et lire le signal numérique à fibre optique.
^10 Interface de con trôleu r d e fil ( vendu sépa rément) Interface d'extension du s ystème.
⑪ I interface USB 2.0 Peut être connecté à un ordinateur via un câble USB 2.0 pour des opérations et des paramètres de réglage de volume détaillés.
⑫ I interface d'entrée B bluetooth externe Choisissez Bluetooth haute définition comme signal d'entrée ou connectez le
logiciel de réglage de volume de téléphone portable HDP-D90. Une fois la connexion établie, le Blu etooth est toujours activé.
⑬ I interface d'ali mentation Peut être connecté à la batterie de la voiture ⑭ P rise de fu sible Deux fusi bles 3 5A sont insérés.
⑮ Interface de commutateur de sélection d'entrée
Lorsque le commutateur est tiré vers la borne «ACC», la machine est démarrée par ACC; lorsqu'il est tiré vers la bor ne «HOST», la machine est démar rée par le signal d'entrée de h aut niveau H 1-/H1+.
⑯ I interface de so rtie de h aut n iveau CH1 -4 La sortie de l'amplificateur de la machine est connectée au ha ut-parleur.
⑱⑲ I interface de so rtie de h aut n iveau CH5 -8 La sortie de l'amplificateur de la machine est connectée au ha ut-parleur.
20 I interface de so rtie de h aut n niveau CH9 -12 La sortie de l'amplificateur de la machine est connectée au ha ut-parleur.
Amplificateur d e p uissance externe ( vendu séparément) Peut être connecté à un amplificateur de puissance externe.
Lecteur audio de voiture (vendu séparément)
Peut êt re connecté au lecteur audio de voiture.
Pour empêcher les bruits externes de pénétrer dans le système audio.
- La position d'installation de l'appareil et le câblage doivent être à au moins 10 cm du faisceau de câbles de la voiture.
- Essayez d'éloigner le câble d'alimentation de la batterie des autres fils.
- Connectez solidement le fil de terre à un contact métallique nu sur le châssis de la voiture (enlevez toute peinture, saleté ou graisse si nécessaire).
- Si vous souhaitez ajouter un suppresseur de bruit en option, connectez-le aussi loin que possible de l'appa reil. Différents t ypes de suppresseurs de bruit sont disponibles chez votre revendeur A lpine, veuille z le contacter pour plus de détails.
- Votre revendeur Alpine connaît bien la prévention du bruit, veuillez consulter votre revendeur pour plus de d'étails.

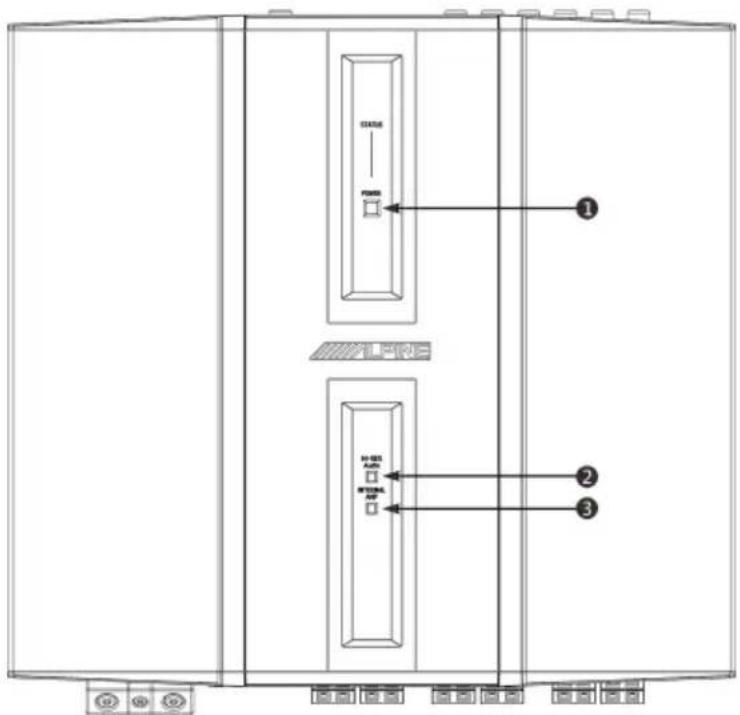

Indicateur
① Al imentation et indicateur de sécurité Dans les 2 secondes après la mise sous tension, l'indicateur s'allume en rouge; Dans l'état de protection, l'indicateur s'allume en rouge; Lors d'un fonctionnement normal, l'indicateur s'allume en bleu; A l'arrêt, l'indicateur s'éteint.
② I indicateur de connexion Haute Résolution Lorsque le signal d'entrée optique/coaxiale est un signa l standard Haute Résolution,
l'indicateur est toujours allumé (en rouge); Lorsqu'il n'y a pas de signal standard Haute Résolution pour l'entrée analogique et le signal d'entrée optique/coaxiale, l'indicateur s'éteint.
③ I indicateur d'amplificateur de puis sance Lorsque l'amplificateur de puissan ce est allumé, l'indicateur est toujours allumé (en rouge); Lorsque l'amplificateur de puissan ce est éteint, l'indicateur s'éteint.
Précautions d'installation du logiciel
- Le logiciel ne peut être utilisé que sous le système d'exploitation Microsoft® Windows ®. Système d'exploitation: Windows XP, Windows Vista, Windows 7, Windows 8, Windows 10 Processeur: 1,6 GHz ou plus Carte m émoire: 1 Go ou plus Disque dur: 51 2 Mo ou plus d'espace libre Résolution d'écran d'ordinateur: 1280*768 ou plus
- Avant de connecter la machin e HDP-D90 à l'ordinateur, veuillez installer correctement le logiciel informatique HDP-D90.
- Après avoir installé le logiciel HDP-D90, la machine HDP-D90 peut être réglée et configurée sur l'ordinateur.
* Cette fonction n'est dis ponible que pour les fabricants et les revendeurs.

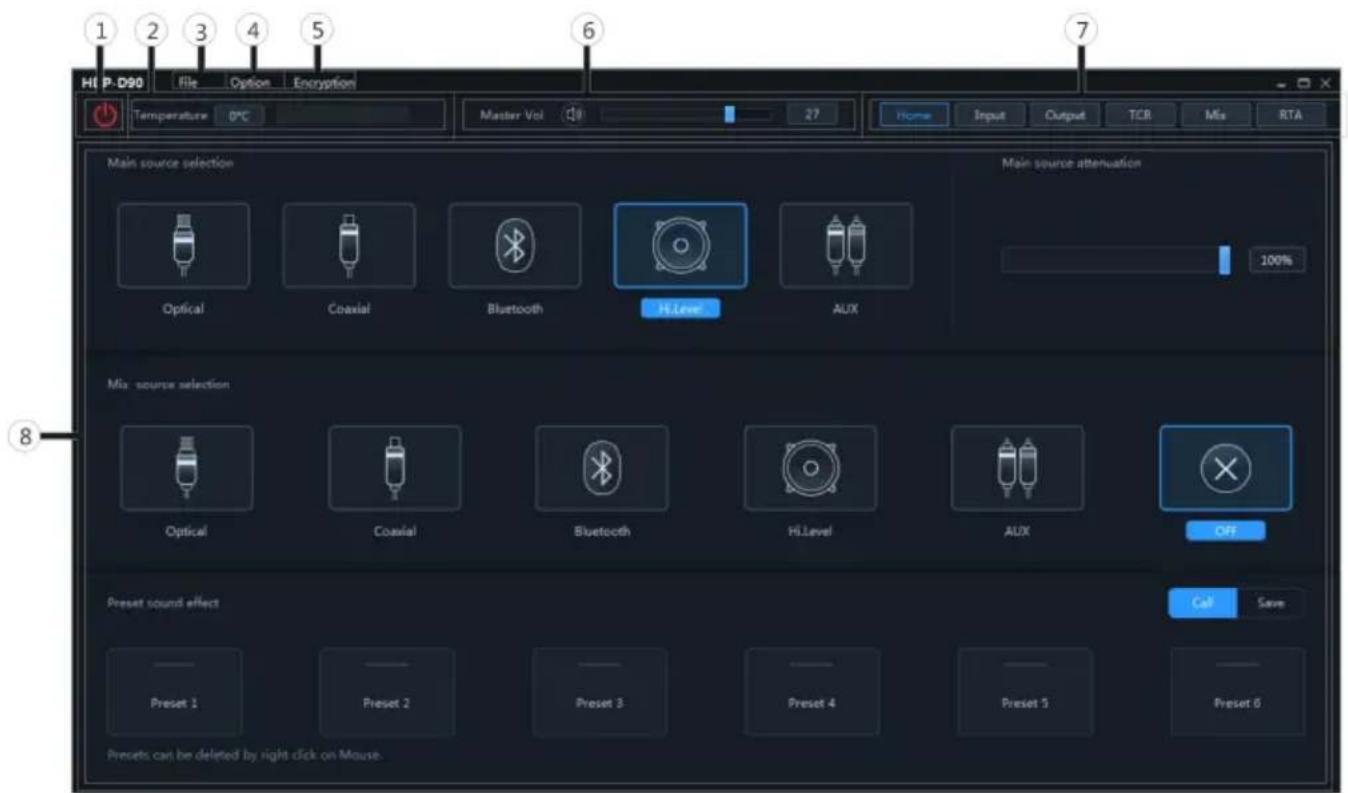

Introduction à l'interface du logiciel i informatique
1 Mettez l 'hôte sous tension. 2 Utilisez une extrémité du câble USB 2.0 pour connecter le port "USB" de l'hôte et l'autre extrémité au port USB de l'ordinateur.
3 Double-cliquez sur l'icône du logiciel HDP-D90 pour ouvrir le logiciel.
① Commutateur en ligne. ② Affichage de la température. ③ Chargement ou enregistrement du fichier de réglage. ④ Paramètres de fonction de sélection. ⑤ Cryptage et décryptage des données de réglage. ⑥ Réglage du volume total.
⑦ Sélection de la page de fonction. ⑧ Zone d'édition de la page de fonction.
Connexion et affichage de la température
Éléments paramétrables: Connexion et affichage de la température Contenu paramétrable: Connexion / déconnexion / affichage de la température
Paramètres en ligne
1 Apr ès a voir connecté le câble USB et ouvert le logiciel, il s e connectera automatiquement. Une fois la connexion établie, l'icône de connexion affichera un [ ] vert.
2 Une fois en ligne, clique z sur l'icône de connexion pour vous déconnecter de la connexion. Lorsque vous n'êtes pas en ligne, l'icône de connexion affiche un [ ] rouge, et cliquez à nouveau sur l'icône de connexion pour vous reconnecter.
Affichage de la température
Détectez la température sur la surface de la machine et affichez la valeur de température actuelle dessus.
Paramètres de fichier
Cliquez sur [Fichier] pour accéder à la page de chargement ou d'enregistrement du fichier de scène.
■ Page de chargement ou d'enregistrement du fichier de scène
Éléments paramétrables: Fichier Contenu paramétrable: Chargez le fichier de scène sur l'ordinateur / Enregistrez en tant que fichier de scène sur l'ordinateur / Chargez les scènes de l'ensemble de la machine / Enregistrez les scènes de l'ensemble de la machin e
Chargez le fichier de scène sur l'ordinateur
Les fichiers de scène précédemment enregistrés sur l'ordinateur peuvent être chargés en tant que scène de travail act uelle de la mac hine.
Enregistrez en tant que fichier de scène sur l'ordinateur
Le fichier de scène de travail actuel de la machine peut être enregistré sur l'ordinateur pour un rappel ultérieur.
Chargez les scènes de l'ensemble de la machine
Chargez sur la machine les fichiers de l'ensemble de la machine précédemment enregistrés sur l'ordinateur (y compris la scène de travail a ctuelle, la scène prédéfinie de la machine, les donné es de configuration du canal de sortie, etc.), c'est-à-dire copiez toutes les données de la machine précédemment déboguées sur la machine connectée.
Enregistrez les scènes de l'ensemble de la machine
Enregistrez toutes les données sur la mach ine en ligne existante sous forme de fichiers informatiques (y compris la scène de travail actuelle, la scène prédéfinie de la mach ine, les données de configuration du canal de sortie, etc.) pour un rappel ultérieur lorsque l'ensemble de la machin e est copié.

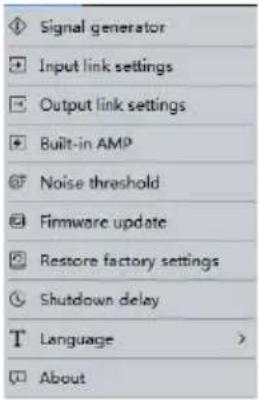

Paramètres d'options
Cliquez sur [Options] pour accéder à la page des paramètres.
■ Page des paramètres
<Éléments paramétrables>
| Générateur de signaux | |
| Sélection du générateur de signaux | |
| Volume | |
| Fréquence sinusoida le | |
| Sélection du signal de sortie | |
| Paramètres de débogage conjoint d'entrée | |
| Paramètres de débogage conjoint de sortie | |
| Amplificateur de puissance intégré | |
| Mise à jour du fir mware | |
| Restaurer les paramètres par défaut | |
| Délai d'arrêt | |
| Langue | |
| À propos de | |
Paramètres du générateur de signaux
Sélectionnez [Générateur de signaux] dans la page des options pour accéder à la page des paramètres du générateur de signa ux.
■ Page du générateur de si gnaux
Testez si le signal de sortie est norma l lorsqu'il n'y a pas de musique en cours de lecture.
Sélection du générateur de signaux
Éléments paramétrables: Sélection du générateur de signa ux Contenu paramétrable: Désactivé (Paramètres initiaux) / Bruit rose / Bruit blanc / Onde sinuso ùdale / On de si nusoïdale (demi-cycle positif )
Volume
Éléments paramétrables: Volume Contenu paramétrable: -60dB\~ 0dB (Paramètres in itiaux: -24dB)
Fréquence sinusoidale
Éléments paramétrables: Fréquence sinusoidale Contenu paramétrable: 20 H z\~40 kHz (Paramètres in itiaux: 1000 Hz)
Sélection du signal de sortie
Éléments paramétrables: Sélection du signal de sortie Contenu paramétrable: Sortie du générateur / sortie musicale (Paramètres initiaux)
Paramètres de débogage conjoint d'entrée
Sélectionnez [Débogage conjoint d'entrée] dans la page des options pour accéder à la page des paramètres de dé bogage conjoint d'entrée.
■ Page des paramètres de dé bogage conjoint
d'entrée
Éléments pa ramétrables: définis sez la
fonction de débogage conjoint requis par l'entrée
Contenu paramétrable: Égaliseur de canal /
Diviseur de fréquence / Phase de canal /

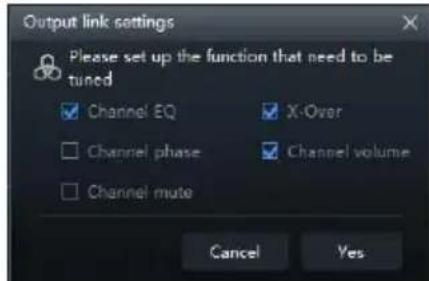

Paramètres de débogage conjoint de sortie
Sélectionnez [Débogage conjoint de sortie] dans la page des options pour accéder à la page des paramètres de débogage conjoint de sortie.
■ Page des paramètres de débogage conjoint
de sortie
Éléments paramétrables: définissez la
fonction de débogage conjoint requis par la sortie
Contenu paramétrable: Égaliseur de canal /
Diviseur de fréquence / Phase de canal /
Volume de cana l / Can al muet
Paramètres de l'amplificateur de puissance intégré
Sélectionnez [Amplificateur de puissance intégré] dans la page des options pour accéder à la page des paramètres de l'amplificateur de puissance intégré.
■ Page de l'amp lificateur de puissance intégré
Éléments paramétrables: Amplificateur de puissance intégré
Contenu paramétrable: Activé (Paramètres initiaux) / Désa ctivé
Paramètres de mi se à jour du firmware
Sélectionnez [Mise à jour du firmware] dans la page des options pour accéder à la page des paramètres de la mise à jour du fir mware.
■ Page du seuil de bruit
Éléments paramétrables: Mise à jour du firmware
1 Cliquez sur le bouton > pour sélectionner le fichier de mise à niveau. 2 Cliquez sur le bouton “Mise à jour” pour mettre à niveau le firmware. Si la progression de la mise à niveau atteint 100 %, la mise à niveau du firmware est réussie. 3 Cliquez sur le bouton "Co nfirmer" pour quitter la mise à jour du firmware. Après la mise à jour, la machine redémarrera automatiquement pour fonctionner.
Restaurer les paramètres par défaut
Sélectionnez [Restaurer les paramètres par défaut] dans la page des options pour accéder à la page des paramètres de Restaurer les paramètres par d'effaut.
■ Page des paramètres de Restaurer les paramètres par d'éfaut
Éléments paramétrables: Restaurer les
paramètres par défaut
1 Cliquez sur le bouton "Confirme r" pour restaurer tous les paramètres dans la machine à l'état d'usine par défaut.
Paramètres de délai d'arrêt
Sélectionnez [Délai d'arrêt] dans la page des options pour accéder à la page des paramètres de délai d'arrêt.
■ Page de délai d'ar rêt
Paramètres de langue
Éléments paramétrables: Langue Contenu paramétrable: Ch inois / Anglais
Afficher À propos de
Sélectionnez [À propos de] dans la page des options pour accéder à la page À propos de.
■ Page À propos de
Le num éro de version peut être consulté.
Paramètres de cryptage
Cliquez sur [Crypter] pour accéder à la page de cryptage, puis cliquez sur [Décry pter] pour accéder à la page de décryptage.
■ Pages de Cry ptage et de D écryptage
Éléments paramétrables: Cry ptage/ Décry ptage
1 Cry ptage: saisi ssez un mot de passe pour crypter les données de réglage.
2 Décryptage: Vous pouvez saisir un mot de passe pour effacer des données ou restaurer les paramètres par défaut.
• Le mot de passe initial est: "888 888".
- Cryptez les donn ées de réglage telles qu e la fréquence de l'égaliseur, la valeur Q, le gain, le retard, le cana I et l'égaliseur de phase.
- Le cryptage n'est effectué que sur un seul ensemble de données d'effets sonores actuellement utilisé, toutes les données de l'ensemble de la machine ne sont pas cryptées.
- Les donné es d'effet sonore cry ptées peuvent être stockées sous forme d'effets sonores prédéfinis ou de fichiers in formatiques, et l'état crypté ne sera pas affecté par la copie et la transmission.
Paramètres du volume total
Éléments paramétrables: Volume total Contenu paramétrable: 0\~35 (valeur initiale: 27)
1 Vous pouvez régler le volume total en maintenant enfoncé le bouton gauche de la souris et en faisant glisser le curseur de volume vers la gauche ou la droite ou en faisant défiler la molette de la sou ris.
2 Cliquez sur le bouton de volume principal
[ ] pour mettre le volume principal en muet [ ], chiquez à nouveau pour activer le son (il sera automatiquement activé lors du réglage du volum e total).
Sélection des pages de fonctions
Les pages de fonctions sont commutable.
<Éléments paramétrables>
| Page d'accueil | |
| Sélection de la source audio principale | |
| Paramètres d'atténuation de la source audio principale | |
| Sélection de la source audio auxiliaire | |
| Effets sonores prédéfinis | |
| Egaliseur d'entrée | |
| Sélection du t vpe | |
| Canal muet | |
| Paramètres de dé bogage conjoint | |
| Réglage de l'égaliseur | |
| Paramètres de l'égaliseur | |
| Paramètres du canal | |
| Paramètres du filtre | |
| Egaliseur de sortie | |
| Commutation stéréo et pont | |
| Délai | |
| Réglage de la valeur de délai | |
| Sélection du groupe de délai | |
| Canal muet | |
| Fréquence combinée | |
| Commutation d'entrée active et d'entrée passive | |
| Réglage du volum e de fréquence combiné | |
| ATR | |
| Commutation fixe et suivante | |
| Sélection du gain du signal | |
| Sélection de la sensibili té | |
| Sélection de canal | |

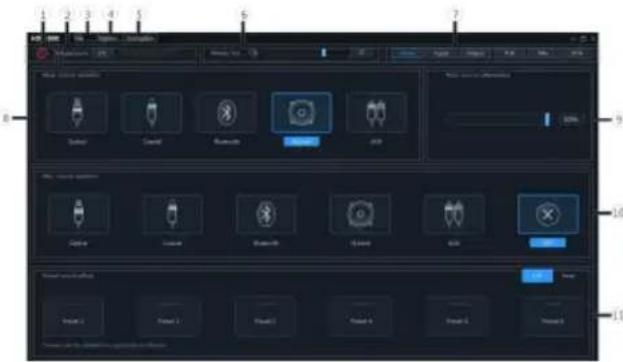

Page d'accueil
■ Page d'accueil
Éléments paramétrables: Page d'accueil Contenu paramétrable: Sélection de la source audio principale / Atténuation de la source audio principale / Sélection de la source audio auxiliaire / Effets sonores prédéfinis
Sélection de la source audio principale
Éléments paramétrables: Sélection de la source audio principale
Contenu paramétrable: Optique / Coaxial / Bluetooth / Haut Niveau / AUX
Paramètres d'atténuation de la source audio principale
Vous pouvez régler l'atténuation en maintenant enfoncé le bouton gauche de la souris et en faisant glisser le curseur vers la gauche ou la droite ou en faisant défiler la molette de la souris, ou en appuyant sur les touches haut et bas du clavie r. Les sources auxiliaires sont équivalentes au mixage. Plus l'atténuation de la source sonore principale est élevée, plus le volum e princ ipal est faible. Valeur réglable: 0 % \~ 100 %.
Éléments paramétrables: Atténuation de la source audio principale
Contenu paramétrable: 0 % à 100 % (100 % par défaut)
- Remarque: lorsque le mode de source audio actuel est sélectionné, la superposition de ce mode de source audio ne peut pas être effectuée, si non la source audio auxiliaire sera in valide, et la fibre optique et le coaxial ne peuvent pas être mélangés et superpos és.
Sélection de la source audio auxili aire
Contenu paramétrable: O ptique / Coaxial / Bluetooth / Haut Niveau / AUX / Désactivé
Paramètres des effets sonores préd éfinis
1 Cliquez sur [Rappeler] pour rappeler les effets sonores pré enregistrés. 2 Cliquez sur [Enregistrer] pour enregistrer les données d'effet sonore a justées. 3 Clique z sur le bouton droit de la souris pour supprimer les effets sonores prédéfinis.
Éléments paramétrables: Paramètres des effets sonores préd éfinis
Contenu paramétrable: Rappeler / Enregistrer / Suppri mer
Egaliseur d'entrée
■ Page de l'Égaliseur d'entrée
Éléments paramétrables: Egaliseur d'entrée Contenu paramétrable: Sélection du type / Canal muet / Paramètres de débogage conjoint / Réglage de l'égaliseur / Paramètres de l'égaliseur / Paramètres du canal / P aramètres du filt re
① Cliquez pou r entrer dans la boîte de Sélection du ty pe d'entrée. ② Personnalisation du type de canal d'entrée. ③ Bouton Muet. ④ Bouton de dé bogage conjoint. ⑤ Sélection du pas de gain de l'égaliseur. ⑥ Bouton de sé lection d'af fichage de canal. ⑦ Zone d'édition et d'aff ichage de l'égaliseur. ⑧ Paramètres de l'égaliseur. ⑨ Filtre. ⑩ Paramètres du canal.

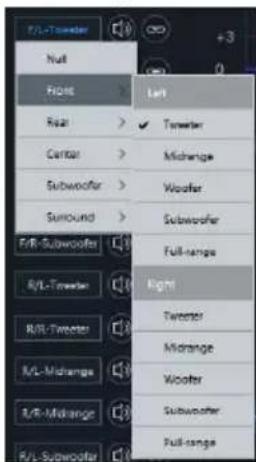

Sélection du type
Type de cana l d'entrée person nalisé
Vous pouvez configurer votre type de canal préféré selon vos préférences.
■ Page personnalisée de type d'entrée
pour le type arrière, il y a haute fréquence, moyenne fréquence, moyenne basse fréquence, basse fréquence et plein e fréquence en option; pour le type central, il y a haute fréquence centrale avant, la fréquence moyenne centrale avant, la haute fréquence centrale arrière et la fr équence moyenne centrale arrière en option; pour le type ultra-bas, il y a fréquence ultra-basse gauche, fréquence ultra-basse droite et fréquence ultra-basse en option; pour le type surround, il y a surround gauche et surround droite en option.
Sélection du type de canal d'entrée
■ Page de sélection du type d'entrée
Paramètres du canal muet
Éléments paramétrables: Canal muet Contenu paramétrable: Muet / Désactivé
Paramètres de débogage conjoint
■ Page du groupe de débogage conjoint
1 Sélectionnez la fonction de débogage conjoint d'entrée dans les options, reportez-vous à "Paramètres de débogage conjoint d'entrée" (voir page 9).
2 Cliquez sur le bouton Débogage conjoint.
3 Sélectionnez un groupe de débogage conjoint sur la page de sélection de débogage conjoint.
Éléments paramétrables: Débogage conjoint Contenu paramétrable: Débogage conjoint 1 /Débogage conjoint 2 /Débogage conjoint 3 /Débogage conjoint 4 /Débogage conjoint 5 /Débogage conjoint 6 /Débogage conjoint 7 /Débogage conjoint 8 / Désactivé
Réglage de l'égaliseur
L'entrée dispose d'un égaliseur 10 ba ndes réglable, il y a deux interfaces d'égalisation graphique et d'égalisation paramétrique.

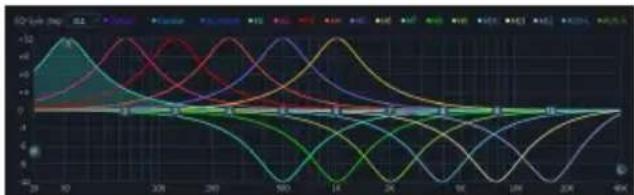

Page d'égalisation paramétrique
line
| Date | Value | | ---------- | ----- | | 20 | 0 | | 30 | 10 | | 40 | 5 | | 50 | 0 | | 60 | -5 | | 70 | -10 | | 80 | -5 | | 90 | 0 | | 100 | 5 | | 110 | 10 | | 120 | 5 | | 130 | 0 | | 140 | -5 | | 150 | -10 | | 160 | -5 | | 170 | 0 | | 180 | 5 | | 190 | 10 | | 200 | 5 | | 210 | 0 | | 220 | -5 | | 230 | -10 | | 240 | -5 | | 250 | 0 | | 260 | 5 | | 270 | 10 | | 280 | 5 | | 290 | 0 | | 300 | -5 | | 310 | -10 | | 320 | -5 | | 330 | 0 | | 340 | 5 | | 350 | 10 | | 360 | 5 | | 370 | 0 | | 380 | -5 | | 390 | -10 | | 400 | -5 | | 410 | 0 | | 420 | 5 | | 430 | 10 | | 440 | 5 | | 450 | 0 | | 460 | -5 | | 470 | -10 | | 480 | -5 | | 490 | 0 | | 500 | 5 | | 510 | 10 | | 520 | 5 | | 530 | 0 | | 540 | -5 | | 550 | -10 | | 560 | -5 | | 570 | 0 | | 580 | 5 | | 590 | 10 | | 600 | 5 | | 610 | 0 | | 620 | -5 | | 630 | -10 | | 640 | -5 | | 650 | 0 | | 660 | 5 | | 670 | 10 | | 680 | 5 | | 690 | 0 | | 700 | -5 | | 710 | -10 | | 720 | -5 | | 730 | 0 | | 740 | 5 | | 750 | 10 | | 760 | 5 | | 770 | 0 | | 780 | -5 | | 790 | -10 | | 800 | -5 | | 810 | 0 | | 820 | 5 | | 830 | 10 | | 840 | 5 | | 850 | 0 | | 860 | -5 | | 870 | -10 | | 880 | -5 | | 890 | 0 | | 900 | 5 | | 910 | 10 | | 920 | 5 | | 930 | 0 | | 940 | -5 | | 950 | -10 | | 960 | -5 | | 970 | 0 | | 980 | 5 | | 990 | 10 | | 1000 | 5 | | Note: The actual values are not provided in the code. The actual values may vary due to the random nature of the data generation. The provided values are just an example. The actual values may be calculated based on the formula used in the code. The actual values may be the result of the random number generation. The actual values may be the result of the exponential decay function. The actual values may be the exponential distribution function. The actual values may have different means and standard deviations from the generated exponential distribution. There is no label for the actual values.Page d'égalisation graphique
Pas de gain de l'égaliseur
Éléments paramétrables: Pas de gain de l'égaliseur
Contenu paramétrable: 0.1 (Paramètres initiaux) / 0.5 / 1
Affichage de la courbe d'égalisation
Cliquez sur le bouton de sélection d'affich age de canal pour afficher la courbe du canal.
Paramètres de l'égaliseur
1 Sélectionnez le canal d'entrée pour le réglage. 2 Lorsque la souris se déplace vers la position du num éro de série, maintenez-la en foncée, faites-la gliss er vers le haut et le bas pour régler le gain de l'égaliseur, faites-la glisser vers la gauche et la droite pour régler la fréquence de l'égaliseur; lorsque la souris se déplace vers les petites boîtes bleues gauche et droite, maint enez-la enfoncée et faites-la glisser vers la gauche et la droite pour régler la valeur Q de l'égaliseur.. La fréquence, la valeur Q et le gain peuvent également être réglés en sa isissant directement des valeurs, en faisant défiler la molette de la souris et en utilisant les touches haut et bas du clavie r. Plage de fréquence réglable: 20 Hz à 40 kHz;
Plage de valeur Q réglable: 0,404 \~ 28,852;
Plage de gain réglable: -12,0 dB \~+12,0 dB.
- Remarque: Dans l'interface d'égalisation graphique, le gain est réglable, mais la fréquence et la valeur Q ne sont pas réglables. Dans l'interface d'égalisation paramétrique, la fréquence, la valeur Q et le gain sont tous réglables.

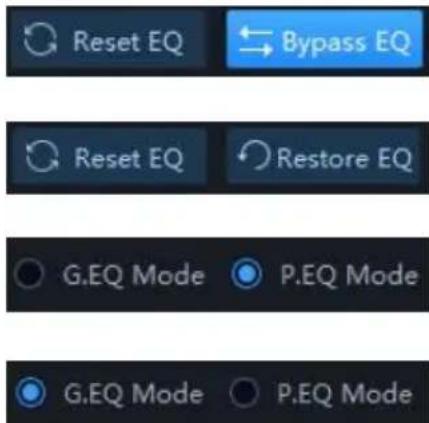

Paramètres de l'égaliseur
- Égalisation traversant: Lorsque l'égaliseur du canal actuel est acti vé, ce bout on affiche [Touter], cliquez sur [Égalisation traversant] ou sur le petit point traversant pour désactiver tous les égaliseurs du canal actuel (traversant).
- Après avoir cliqué sur le bouton "Oui", le bouton reviendra à l'état [Restaurer l'égalisation] [ ]. Cliquez à nou veau sur [Restaurer l'égalisation] pour ramener tous les égaliseurs du canal actuel au dernier état activé.
- Cliquez sur [Réinitialiser l'égaliseur], les paramètres de tous les égaliseurs du canal actuel reviennent à l'état initial: la fréquence est uniformément répartie, la valeur Q d'entrée est de 2,515, la valeur Q de sortie est de 1,007 et le gain est de 0,0 dB.
- Cliquez sur [Égalisation paramétrique] pour faire apparaître une boîte d'avertissement "Confirmer pour convertir le mode de GEQ en PEQ?", cliquez sur Confirmer pour passer
à [Égalisation graphique], cliquez sur [Égalisation graphique] pour faire apparaître une boîte d'avertissement "Confirmer pour convertir le mode de PEQ en GEQ?", cliquez sur Confirmer pour passer à [Égalisation paramétrique]. En mode d'égalisation paramétrique, la fréquence, la valeur Q et le gain sont tous réglables, tandis qu'en mode d'égalisation graphique, la fréquence et la valeur Q sont fixes et seu le gain de l'égaliseur est réglable.
Paramètres du canal
- Paramètres du gain: vous pouvez régler le gain en saisissan t directement la valeur, en faisant défiler la molette de la souris, en appuyant sur les touches haut et bas du clavier ou en cliquant s ur "-" ou "+". Plage réglable: -60dB\~6d B.
- Paramètres de phase: basculer entre la phase normal e ou la phase inversée.
Filtre
Éléments paramétrables: Paramètres du filtre Contenu paramétrable: Type / Fréquence / Pente
- Paramètres de type: Linkwitz-Riley, Bessel et
Butterworth.
- Paramètres de fréquence: vous pouvez régler la fréquence en saisissant directement la valeur, en faisant défiler la molette de la souris, en appuyant sur les touches haut et bas du clavier ou en cliquant sur "-" ou "+". Plage réglable: 20 Hz\~40,000 Hz.
- Paramètres de pente (inclinaison): menu déroulant pour sélectionner -6 dB/Oct, -12 dB/Oct, -18 dB/Oct, -24 dB/Oct, -30 dB/Oct, -36 dB/Oct, -42 dB/Oct, -48 dB/Oct.
- Remarque: Le type est affiché comme "null" lors que la pente est de -6 dB/Oct.
Egaliseur de sortie
■ Page de l'égaliseur de sortie
Éléments paramétrables: Egaliseur de sortie
Contenu paramétrable: Sélection du type / Canal muet / Paramètres de débogage conjoint / Réglage de l'égaliseur / Paramètres de l'égaliseur / Paramètres du canal / Paramètres du filtre
① Cliquez pour entrer dans la boîte de sélection du type de sortie. ② Commutation stéréo et transfert. ③ Personnalisation du type de can al de sortie. ④ Bouton Muet. ⑤ Bouton de débogage conjoint. ⑥ Sélection du pas de gain de l'égaliseur. ⑦ Bouton de sélection d'affich age de canal. ⑧ Zone d'édition et d'aff ichage de l'égaliseur. ⑨ Paramètres de l'égaliseur. ⑩ Filtre.
⑪ Paramètres du canal.
La sortie dispose d'un égaliseur 31 bandes. Pour la Sélection du type de paramètres de l'égaliseur de sortie, le Canal muet, les Paramètres de débogage conjoint, le Réglage de l'égaliseur, les Paramètres de l'égaliseur, les Paramètres du canal, les Paramètres du filtre, reportez-vous à “ Paramètres de l'égaliseur d'entrée” (pages 12 à 14).
Mode pont
Vous pouvez choisir de ponter le canal de sortie 9 avec le cana I de sortie 11 et de ponter le canal de sortie 11 avec le canal de sortie 12. La puissance peut être augment ée en mode pont.
Délai
① Réglage du délai. ② Sélection du groupe de délai. ③ Fenêtre d'affi chage de la valeur de délai.
Éléments paramétrables: Paramètres du Contenu paramétrable: Délai / Groupe de délai
- Réglage du délai: Le délai peut être réglé en saisissant directement la valeur, en faisant défiler la molette de la souris ou les touches haut et bas du clavie r.
- Groupe de délai: Sélectionnez le groupe de délai, et les canaux avec le même groupe de délai peuvent être débogagé conjointement°
- Les unités de délai sont ms (millisecondes), pouces (pouces) et cm (centimètres). Plage de délai: 0,00 0\~20,000 millisecondes; 0\~692 cm; 0\~273 pou ces.
Fréquence combinée
Une fois que la mac hine HDP-D 90 définit le signal de source sonore dans le processeur audio, le volume est divisé en cha que canal de sortie, et le but du mélange de s on et du mélange de fréqu ence peu t êt re atteint en ajustant le volume de chaque source audio dans le canal. En mode d'ent rée passive, la division de fré quence est définie par l'ordinateur; en mode d'entrée active, la division de fré quence est définie par l'ordinateur central de voiture d'origine lui-même.

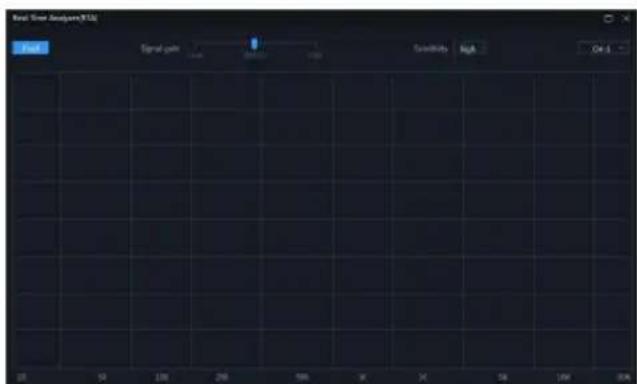

RTA
- Fenêtre d'affichage: La taille de la fenêtre peut être le plus grand écran et peut être librement mise à l'échelle.
- Sélectionnez le canal d'affichage:
(1)Sortie: Cliquez sur la liste déroulante pour sélectionner la dynamique spectrale du canal de sortie. (2)Fixe: Seule la dynamique spectrale du canal de sortie actuellement sélectionné peut être affi chée et les autres can aux de sortie ne peuvent pas être commutés. (3)Suivre: vous pouvez suivre le cana I de sortie sur lequel ous avez cliqué avec la souris pour passer à l'affi chage de la dynamique spectrale du can al de sortie sélectionné. (4)Gain du signal: Maintenez la souris enfoncée et poussez le fader vers la gauche et la droite pour régler le gain du signal. (5) Sensibilité: Il existe des options ha ute, moyenne et basse, plus la sensibilité est élevée, plus les sauts de spectre sont sensibles.
Vous trouverez ci-dessous des informations sur l'élimination des déchets d'équipements électriques et électroniques et des batteries (Applicable aux pays disposant de systèmes de collecte séparée des déchets). Si vous souhaitez vous débarrasser de ce produit, ne le mélangez pas avec les ordures ménagères générales. Il existe un système de collecte séparé pour les produits électroniques usagés conformément aux réglementations exigeant une élimination, une récupération et un recyclage appropriés. Contactez votre autorité locale pour t rouver l'emplacement de votre centre de recyclage le plus proche. Un recyclage et une é limination appropriés des déchets contribuent à préserv er les ressources tout en prévenant les effets nocifs sur la santé humaine et l'environnement.
Spécifications
| Pro priétés | ||
| Puissance de sortie | Nominale: 4Ω, 14.4V, 10%THD | CH1 ~ 8:50W , CH9 ~ 12 :80W |
| Distorsion harmonique totale | Niveau bas: 4Ω,1W | ≤0.01% |
| Rapport signal sur bruit | Niveau bas: A-wt | ≥100dB |
| Tension d'en trée | Haut niveau | 26Vpp |
| Niveau bas | 8Vpp | |
| Tension de sortie | Haut niveau | CH1 ~ CH8: 40Vpp , CH9 ~ CH12: 50Vpp |
| Niveau bas | 10Vpp | |
| Fréquence de réponse | 4Ω,1W | 20Hz ~ 40kHz |
| Général | ||
| Résistance d'entrée | Haut niveau | 14Ω |
| Niveau bas | 10kΩ | |
| Taux d'échan tillonnage du système | 192kHz/32bit | |
| Tension de service | 9 ~ 16V | |
| Consommation électrique en veille | ≤0.1W | |
| Entrée de démarrage REM | Haut niveau ( H1-/H1+ ),A CC en option | |
| Sortie de démarrage REM | 12V ( 0.2A ) | |
| Poids net | 4.5kg | |
| Taille de l'ordinateur central | Largeur | 278mm |
| Profondeur | 256mm | |
| Hauteur | 58mm | |
Paramèt res fonctionnels
| Signal d'entrée | Haut niveau à 12 canauxAudio RCA à 2 canauxSignal num érique optique/coaxialBluetooth haute définition |
| Signal de sorti e | Haut niveau à 12 canauxAudio RCA à 10 canaux |
| Gain du signal du canal de | Gamme: -60dB ~ +6dB |
| Égaliseur de signal de sortie | Type: égalisat ion paramétrique, égalisation graphiqueFré quence: 20Hz ~ 40kHz , résolution 1 HzValeu r Q: 0,404 ~ 28,852Gain: -12.0dB ~+12.0dB, résolution 0.1dB |
| Diviseur de sign al de sortie | Chaque canal de sortie est équipé de filtres indépenda ntspasse-haut et passe-bas multi-ordres,Type de filtre: L inkwitz-Riley, Bessel, ButterworthPoint de croisement du filtre: 20 Hz ~ 40kHz, résolution 1 HzInclinaison du filt re: -6dB/Oct~-48dB/Oct |
| Phase de sortie | Phase norma le ou phase inverse (0° ~ 360°) |
| Retard de sortie | 0.000 ~ 20.000 ms. 0 ~ 692 cm. 0 ~ 273 pouces |
| Effets sonores prédéfinis | 6 groupes de donn ées d'effets sonores prédéfinis |
