Intitulé	Description
Type de contrôleur	Contrôleur de charge MPPT (Maximum Power Point Tracking)
Courant nominal	10 A
Tension d'entrée	Compatible avec des systèmes de 12V et 24V
Efficacité	Jusqu'à 98% d'efficacité de conversion
Utilisation	Idéal pour les systèmes solaires photovoltaïques
Protection	Protection contre les surcharges, les courts-circuits et la surchauffe
Affichage	Écran LCD pour visualiser les données de performance
Installation	Facile à installer avec des connexions standard
Maintenance	Pas d'entretien nécessaire, vérification régulière des connexions recommandée
Sécurité	Conforme aux normes de sécurité électrique
Garantie	Garantie limitée de 2 ans
Dimensions	Compact, adapté pour une installation dans des espaces réduits
Poids	Léger, facilitant le transport et l'installation

FOIRE AUX QUESTIONS - MPPTplus 10A IVT

Quel est l'objectif principal du contrôleur IVT MPPTplus 10A ?

Le contrôleur IVT MPPTplus 10A est conçu pour optimiser la charge des batteries à partir de panneaux solaires, en maximisant l'efficacité de conversion de l'énergie solaire.

Comment installer le contrôleur IVT MPPTplus 10A ?

Pour installer le contrôleur, connectez d'abord les panneaux solaires aux bornes d'entrée PV, puis reliez les batteries aux bornes de sortie BATT, en veillant à respecter la polarité.

Que faire si le contrôleur ne s'allume pas ?

Vérifiez d'abord les connexions des câbles, assurez-vous qu'ils sont bien serrés et que la polarité est correcte. Vérifiez également que les panneaux solaires reçoivent de la lumière et que la tension est suffisante.

Comment savoir si le contrôleur fonctionne correctement ?

Le contrôleur dispose d'indicateurs LED qui vous informent de son statut. Un voyant vert indique un fonctionnement normal, tandis qu'un voyant rouge peut signaler un problème.

Quelle est la capacité maximale de courant du contrôleur IVT MPPTplus 10A ?

Le contrôleur IVT MPPTplus 10A peut gérer un courant maximum de 10 ampères.

Puis-je utiliser le contrôleur avec des batteries au plomb et lithium ?

Oui, le contrôleur IVT MPPTplus 10A est compatible avec les batteries au plomb (AGM, gel) et les batteries lithium, mais il est important de configurer les paramètres appropriés selon le type de batterie utilisé.

Que faire si le contrôleur affiche un code d'erreur ?

Consultez le manuel d'utilisateur pour comprendre la signification du code d'erreur et suivre les recommandations pour résoudre le problème.

Le contrôleur peut-il être utilisé en extérieur ?

Oui, le contrôleur IVT MPPTplus 10A est conçu pour une utilisation en extérieur, mais il doit être protégé des intempéries et des conditions extrêmes.

Comment effectuer une mise à jour du firmware du contrôleur ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site du fabricant et suivez les instructions fournies dans le manuel d'utilisation.

Quelle est la durée de garantie du produit ?

La durée de garantie du contrôleur IVT MPPTplus 10A est généralement de 2 ans, mais cela peut varier en fonction du revendeur. Veuillez vérifier les conditions spécifiques lors de l'achat.

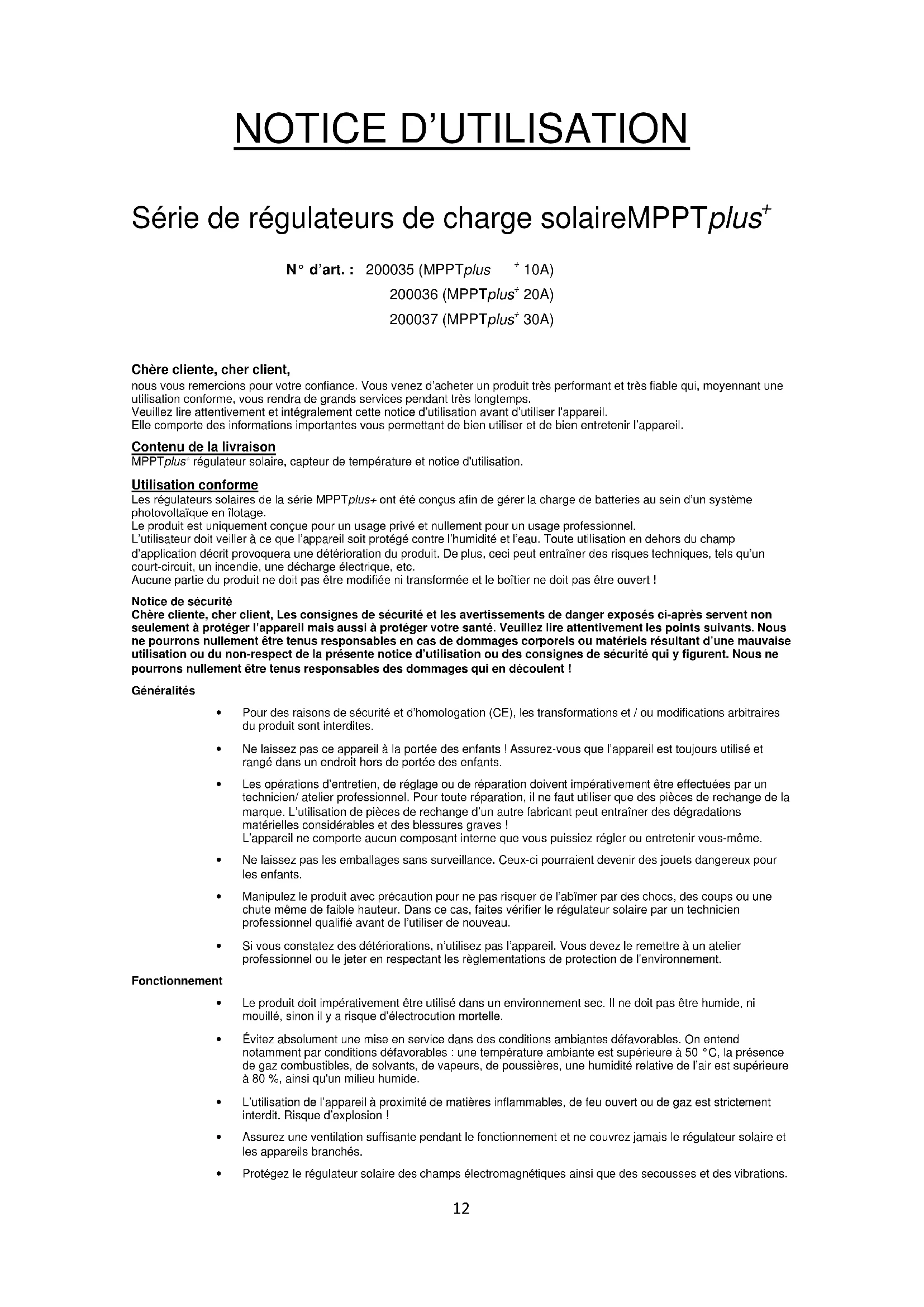

MODE D'EMPLOI MPPTplus 10A IVT

Série de régulateurs de charge solaireMPPTplus

Chère cliente, cher client, nous vous remercions pour votre confiance. Vous venez d’acheter un produit très performant et très fiable qui, moyennant une utilisation conforme, vous rendra de grands services pendant très longtemps. Veuillez lire attentivement et intégralement cette notice d’utilisation avant d’utiliser l'appareil. Elle comporte des informations importantes vous permettant de bien utiliser et de bien entretenir l’appareil. Contenu de la livraison MPPTplus régulateur solaire, capteur de température et notice d'utilisation. Utilisation conforme Les régulateurs solaires de la série MPPTplus+ ont été conçus afin de gérer la charge de batteries au sein d’un système photovoltaïque en îlotage. Le produit est uniquement conçue pour un usage privé et nullement pour un usage professionnel. L’utilisateur doit veiller à ce que l’appareil soit protégé contre l’humidité et l’eau. Toute utilisation en dehors du champ d’application décrit provoquera une détérioration du produit. De plus, ceci peut entraîner des risques techniques, tels qu’un court-circuit, un incendie, une décharge électrique, etc. Aucune partie du produit ne doit pas être modifiée ni transformée et le boîtier ne doit pas être ouvert ! Notice de sécurité Chère cliente, cher client, Les consignes de sécurité et les avertissements de danger exposés ci-après servent non seulement à protéger l’appareil mais aussi à protéger votre santé. Veuillez lire attentivement les points suivants. Nous ne pourrons nullement être tenus responsables en cas de dommages corporels ou matériels résultant d’une mauvaise utilisation ou du non-respect de la présente notice d’utilisation ou des consignes de sécurité qui y figurent. Nous ne pourrons nullement être tenus responsables des dommages qui en découlent ! Généralités

• Pour des raisons de sécurité et d’homologation (CE), les transformations et / ou modifications arbitraires du produit sont interdites.
• Ne laissez pas ce appareil à la portée des enfants ! Assurez-vous que l’appareil est toujours utilisé et rangé dans un endroit hors de portée des enfants.
• Les opérations d’entretien, de réglage ou de réparation doivent impérativement être effectuées par un technicien/ atelier professionnel. Pour toute réparation, il ne faut utiliser que des pièces de rechange de la marque. L’utilisation de pièces de rechange d’un autre fabricant peut entraîner des dégradations matérielles considérables et des blessures graves ! L’appareil ne comporte aucun composant interne que vous puissiez régler ou entretenir vous-même.
• Ne laissez pas les emballages sans surveillance. Ceux-ci pourraient devenir des jouets dangereux pour les enfants.
• Manipulez le produit avec précaution pour ne pas risquer de l’abîmer par des chocs, des coups ou une chute même de faible hauteur. Dans ce cas, faites vérifier le régulateur solaire par un technicien professionnel qualifié avant de l’utiliser de nouveau.
• Si vous constatez des détériorations, n’utilisez pas l’appareil. Vous devez le remettre à un atelier professionnel ou le jeter en respectant les règlementations de protection de l'environnement. Fonctionnement
• Le produit doit impérativement être utilisé dans un environnement sec. Il ne doit pas être humide, ni mouillé, sinon il y a risque d’électrocution mortelle.
• Évitez absolument une mise en service dans des conditions ambiantes défavorables. On entend notamment par conditions défavorables : une température ambiante est supérieure à 50 °C, la présence de gaz combustibles, de solvants, de vapeurs, de poussières, une humidité relative de l’air est supérieure à 80 %, ainsi qu'un milieu humide.
• L’utilisation de l’appareil à proximité de matières inflammables, de feu ouvert ou de gaz est strictement interdit. Risque d’explosion !
• Assurez une ventilation suffisante pendant le fonctionnement et ne couvrez jamais le régulateur solaire et les appareils branchés.
• Protégez le régulateur solaire des champs électromagnétiques ainsi que des secousses et des vibrations.13

• Placez le régulateur solaire à l’abri de la chaleur ! Si le régulateur solaire devient trop chaud du fait d’une température ambiante élevée, la protection contre la surchauffe coupe l’appareil pour éviter toute détérioration. Dans un tel cas, attendez que l’appareil refroidisse.

• Évitez les changements brusques de température ! Il peut alors de former de l’eau de condensation à l'intérieur du régulateur solaire ! Dans ce cas, le régulateur solaire doit être placé dans un endroit bien ventilé pendant au moins une heure avant sa mise en marche pour qu’il s’adapte à la nouvelle température ambiante. Consignes concernant la batterie

• Les batteries représentent un grand danger pour les personnes, les animaux et l’environnement si elles ne sont pas utilisées correctement. Respectez toujours les consignes de sécurité du fabricant des batteries !

• Les batteries contiennent des acides agressifs. Évitez tout contact de la peau et des yeux avec le liquide s’écoulant de la batterie ! Ne jamais démonter des batteries ! En cas de contact de l’acide avec l’œil ou la peau, veuillez rincer immédiatement avec de l’eau courante froide ! Puis consultez immédiatement un médecin ! En cas de contact de l’acide avec vos vêtements, retirez immédiatement les vêtements contaminés et rincez les parties de la peau éventuellement touchées avec de l’eau courante froide ! Caractéristiques

• MPPT Régulation de charge

• Détection automatique de la tension système (12/24 V)

• Plage de tension d’entrée de 8 V à 70 V

• Adapté à tous les batteries de plomb (ouvert, AGM, gel) et de LiFePO

• Mode de veille pour une plus faible consommation de courant

• Correction des paramètres de charge en fonction de la température

• Protection contre la décharge profonde

• Protection contre l'inversion de polarité

• Sortie de charge réglable

• Possibilités de commande, de surveillance et de paramétrage grâce aux appareils supplémentaires en option Description du fonctionnement Les régulateurs solaires MPPTplus

sont des appareils modernes, commandés par microprocesseur, destinés à gérer la charge des batteries au sein des systèmes solaires en îlotage. Le MPPT (Maximum Power Point Tracker) permet d’optimiser la puissance de vos panneaux solaires. L’efficacité du travail des modules solaires est fonction de certains facteurs, tels que l’intensité d’ensoleillement, la température et le type des cellules solaires. Le microprocesseur interne du régulateur solaire surveille en permanence le point de puissance maximale (MPP- Maximum Power Point) dont la commande permet d’apporter un ampérage maximal à votre batterie. Lorsque la capacité de charge maximale de votre batterie a été atteinte, le régulateur solaire MPPTplus

coupe le courant de charge. Le microprocesseur commande également toutes les fonctions de protection importantes, telle que la protection contre la décharge profonde. Il veille à ce que le régulateur solaire coupe automatiquement la sortie de charge lorsque la tension de la batterie baisse à 10,5 V. Dès que le module solaire fournit une charge suffisante à la batterie, la charge est automatiquement remise en service. La sortie de charge, pouvant être commandée par une touche, vous permet de connecter ou de déconnecter tous les consommateurs branchés au régulateur de charge solaire MPPTplus

par simple pression sur la touche. De plus, l’utilisation d’appareils supplémentaires (Webbox et télécommande à écran tactile) permet de commander, de paramétrer et de surveiller l’appareil et les composants connectés. Éléments de connexion et d’affichage

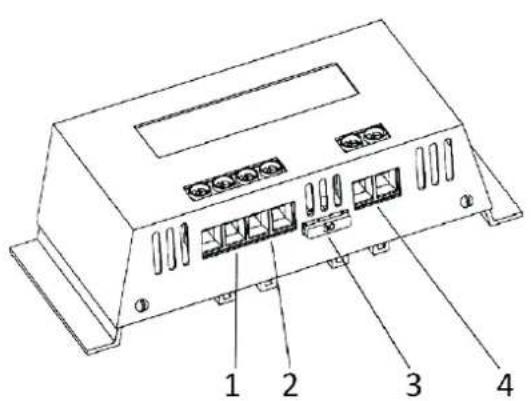

1. Prise pour solaire entrée (+/-) 5. Interfaces USB

2. Prise pour accu entrée / sortie (+/-) 6. Interrupteur DIP

3. Fusible 7. Touche pour sélection manuelle de la batterie

4. Connexion de la sortie de charge (+/-) 8. Touche Consommateur Marche/Arrêt

9. Connexion de palpeurs de température externes

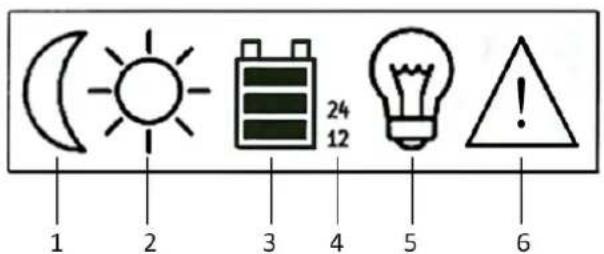

Affichage de LED Le régulateur solaire MPPTplus

est équipé d'un LCD qui vous permet un service et un contrôle facile de l’appareil. Signification des symboles d’affichage :

1. Pas de tension solaire /

Appareil en mode de veille

2. La tension solaire est suffisante.

(voir également Affichage de l’État Batterie)

4. Système de tension utilisé

5. Affichage État Sortie de charge

6. Surtension sur l’entrée de la batterie

Affichage de l’État de la Batterie

La batterie se décharge Batterie en cours de chargement Batterie pleine Faible tension de batterie

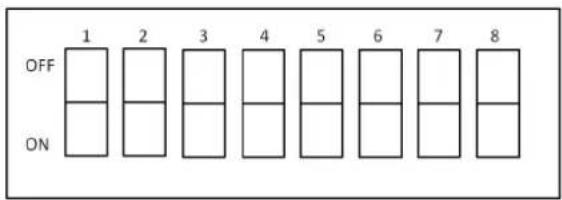

Affectation des interrupteurs DIP 1/2 : Adressage de l'appareil 3 : MPPT fonction (DIP OFF = actif) 4 : Fonction de veille (DIP OFF = actif) 5/6 : Sélection du type d‘accu 7 : Charge d‘égalisation (DIP ON = actif) 8: non attribué Remarque : Une commutation devra toujours se faire lorsque l’appareil n’est pas connecté !

Ajustage de la puissance de module au régulateur solaire Veillez absolument à ce que la puissance de module soit adaptée au régulateur solaire utilisé ! Si la tension d’un module est considérablement supérieure à celle de la batterie, la fonction MPPT causera un courant de charge de la batterie plus élevé que le courant maximal indiqué du module. Exemple : Un module de 36 V et de 5 A charge une batterie de 12 V à une valeur maximale de 15 A. Pour ce module, il faudra donc utiliser un MPPTplus

20 A. Attention : Lorsque vous utilisez un régulateur solaire à une puissance de charge trop peu élevée, celui-ci peut être abîmé sur une période prolongée ! Puissance de module maximale:

30 A Tension de batterie de 12 V 120 W 240 W 360 W Tension de batterie de 24 V 240 W 480 W 720 W

Adressage de l’appareil La série MPPTplus

offre la possibilité de commander simultanément 4 appareils à l’aide d’une télécommande à écran tactile (FB-04/FB-05) ou d’une Webbox-LCD. Dans ce cas, tous les appareils utilisés doivent être connectés entre eux via les interfaces USB et chaque appareil doit posséder une adresse non équivoque. L’affectation de cette adresse s’effectue sur les interrupteurs DIP 1 et 2 qui se trouvent sur la face arrière de l‘appareil. Les adresses sont attribuées comme suit : DIP 1 DIP 2 Adresse de l’appareil OFF OFF 1 ON OFF 2 OFF ON 3 ON ON 4 Remarque : Il n’est pas possible d’utiliser simultanément une Webbox-LCD et une télécommande FB-04/FB-05 ! Fonction standby Si la fonction de veille standby a été activée, le MPPTplus

commute au mode de veille après écoulement de 20 s sans tension ou à tension insuffisante à l’entrée solaire. Dans ce cas, la consommation de courant propre s’élève à <10 mA. L’interface USB n’est plus alimentée en courant si bien que les appareils externes branchés qui sont alimentés à travers l’interface USB ne fonctionnent plus.15

Dès qu’une puissance solaire suffisante existe, l’appareil commute automatiquement et immédiatement au mode standby. La tension solaire doit être supérieure à la tension de batterie. La touche „Consommateur Marche/Arrêt“ permet de réactiver manuellement l’appareil. Sélection du type d’accumulateur et tension de système Le MPPTplus

est approprié pour charger des batteries de plomb (ouvert, gel, AGM) et de LiFeP04. La sélection du type d’accumulateur se fait avant la mise en service en utilisant les interrupteurs DIP (5/6) sur la face arrière de l’appareil. DIP 5 DIP 6 Type accu. OFF OFF Plomb 12 V ON OFF Plomb 24 V OFF ON Accu AGM ON ON LiFePO4 La détection de la tension de système respective (12/24 V) s’effectue toujours automatiquement. Il est néanmoins également possible de définir manuellement la tension de système des accumulateurs de plomb. Dans ce cas, la tension de système souhaitée doit être sélectionnée à l’aide des interrupteurs DIP (Plomb 12 V et Plomb 24 V). En appuyant de façon prolongée sur la touche „sélection manuelle de la batterie“ lors de la connexion de la tension de batterie, la tension de système préréglée est sélectionnée quelle que soit la tension de batterie réelle. Ceci peut être judicieux en cas de batterie 24 V ayant subi une décharge profonde. Principe de charge La charge s’effectue en plusieurs étapes en fonction du type d’accumulateur sélectionné. Cette sélection peut s’effectuer à l’aide des interrupteurs DIP qui se trouvent sur la face arrière de l‘appareil (voir chapitre : „Sélection du type d’accumulateur“). Le tableau suivant indique les différentes étapes de charge.

- Tension de charge finale - Durée Non disponible Non disponible Non disponible 13,8 V / 27,6 V infini Pour l’étape 1, la tension de charge finale des accumulateurs de plomb peut être sélectionnée à l’aide de la télécommande ou de la Webbox (définition par l’utilisateur). De plus, une compensation de la température (si un palpeur a été connecté) a lieu pendant l’étape 1 et l’étape 2. Pour ces types d’accu, il est également possible de régler une charge d’égalisation en plaçant l’interrupteur DIP 7 sur « ON » avant la mise en service de l’appareil. La durée de l’étape 1 se prolonge ainsi de 1 minute à 60 minutes. Si le profil de charge pour LiFePO4 est sélectionné, les options de réglage concernant la tension de charge finale, la charge d’égalisation et la compensation de température ne sont pas disponibles. Il est néanmoins possible d’utiliser des accus LiFePO4 aussi bien à 4 cellules qu’à 8 cellules. La détection de la tension de système simple ou double est l’adaptation du comportement de charge correspondant s’effectuent automatiquement. Montage Pour garantir une parfaite mise en service, vous devez lire minutieusement et intégralement les consignes de sécurité de cette notice d’utilisation avant toute utilisation !

• Lors du montage, il convient de veiller à ce que le régulateur solaire ainsi que les autres composants de système restent à l’écart des enfants. Danger de mort !

• Ne montez pas le régulateur solaire MPPTplus

directement au-dessus d’une source de chaleur ! Veillez à une bonne aération du local où se trouve la batterie ! Il est absolument nécessaire de vérifier que la polarité soit correcte !

• Veillez à ce que le régulateur solaire soit toujours suffisamment ventilé. Ne recouvrez jamais les fentes de ventilation du régulateur solaire. N’utilisez pas l’appareil à proximité de matériaux facilement inflammables.

• N’oubliez pas que les batteries peuvent stocker une grande quantité d’énergie. En cas de coupe-circuit, ces quantités d’énergie peuvent se dégager brusquement. Il est donc possible que l’emplacement de la batterie soit exposé à une grande chaleur ou à un incendie. Connexion du régulateur solaire La tension et l’intensité de courant de tous les composants (module solaire, batterie, consommateurs et régulateur solaire MPPTplus

) doivent être ajustées entre elles. A cet effet, vérifiez les indications la plaque signalétique correspondante. En cas de doute, veuillez consulter votre revendeur. Il est absolument nécessaire de vérifier que la polarité soit correcte ! Remarque : Si la sortie de charge a été connectée à fausse polarité, les appareils dépourvus d’une protection individuelle risquent d’être détruits. Il convient donc de protéger chacun des consommateurs ! Afin de garantir un fonctionnement en toute sécurité, veillez absolument à respecter l’ordre chronologique correct lors de la connexion des composants de système.16

1. Connexion de la batterie:

Après avoir sélectionné le type de batterie correct à l’aide des interrupteurs DIP, connectez la batterie au régulateur solaire MPPTplus

à l’aide des bornes à visser prévues à cet effet. N’utilisez que des câbles à section appropriée afin de minimiser la baisse de la tension et l‘échauffement des câbles. Les bornes à visser sont adaptés aux sections de câble de 16 mm² maximum. Sections minimales requises :

• de 4,0 mm² à 30 A Veillez à une protection réglementaire de la connexion entre la batterie et le régulateur solaire MPPTplus

. En cas d’utilisation du palpeur de température fourni, celui-ci doit être monté directement sur le boîtier de la batterie afin de garantir un fonctionnement correct.

2. Connexion du module solaire

Connecter le module solaire au régulateur solaire à l’aide des bornes à visser correspondantes.

Remarque : La tension de marche à vide du module solaire doit être de 70 V maximum !

3. Connexion de la charge

Lors de la connexion des consommateurs, vérifiez que la polarité soit correcte ! Attention : Assurez que la sortie de charge du régulateur solaire est mise hors marche ! La sortie de charge activée est indiquée sur l’écran par le symbole de l’ampoule. En appuyant sur la touche correspondante, la charge peut être connectée et déconnectée. Remplacement du fusible Les régulateurs solaires de la série MPPTplus+ sont équipés d’un fusible de sécurité accessible de l’extérieur et pouvant être aisément remplacé. Attention : Le fusible doit exclusivement être remplacé par un fusible du même type et du même ampérage de consigne ! Service avec des appareils supplémentaires en option En option, tous les modèles de la série des régulateurs solaires MPPTplus+ Solar peuvent être commandés, paramétrés et surveillés à l’aide d’une télécommande à écran tactile (FB-04, FB-05) ou d’une Webbox. Remarque : Pour de plus amples informations sur le fonctionnement des appareils correspondants, veuillez contacter le fabricant. Caractéristiques techniques Pour l’équipement et l’intensité de courant, veuillez consulter la plaque signalétique de votre appareil ! MPPTplus+ 10 A MPPTplus+ 20 A MPPTplus+ 30 A Tension de système 12/24 V Types d’accu compatibles Batteries de plomb (ouvert, gel, AGM), LiFeP04 Tensions de charge finale Plomb/AGM/LiFePO4 Système de 12V: 14,1V / 14,7 V / 14,6 V Système de 24V: 28,2V / 29,4V / 29,2 V Tension de charge maintenue 13,8 V / 27,6 V Puissance de module maximale

Système de 12 V / Système de 24V 120 W / 240 W 240 W / 480 W 360 W / 720 W Tension de module solaire 8 – 70 V Courant de module / de charge maximal 10 A 20 A 30 A / 20 A Consommation de courant, actif 50 mA Consommation de courant, standby < 10 mA Température de service de -20°C à +60°C Capteur de température oui (extérieur) Efficacité maximale > 97% Fusible 10 A 20 A 30 A Dimensions 187 x 55 x 78 mm 187 x 55 x 103 mm 187 x 55 x 141 mm Poids 0,59 kg 0,73 kg 0,95 kg

Remarque concernant la protection de l’environnement Lorsqu’il est usagé, ce produit ne doit pas être jeté parmi les ordures ménagères ordinaires. Il doit être déposé dans un point de collecte destiné au recyclage des appareils électriques et électroniques. C’est ce qu’indique le symbole apposé sur le produit, la notice d’utilisation ou l’emballage. Les matériaux sont recyclables conformément à leur marquage. Par le recyclage et la réutilisation des matières ou d’autres formes de valorisation des anciens appareils, vous prenez part activement à la protection de notre environnement. Renseignez-vous auprès de votre mairie pour connaître les points de collecte ou déchetteries appropriés

Sous réserve de modifications techniques. Nous ne pourrons nullement être tenus responsables des éventuelles erreurs d’impression. V2_10/2014 © IVT Innovative Versorgungs-Technik GmbH, Dienhof 14, D-92242 Hirschau Tél. [phone], Fax: [phone]; [e-mail]; www.IVT-Hirschau.de17 HANDLEIDING
