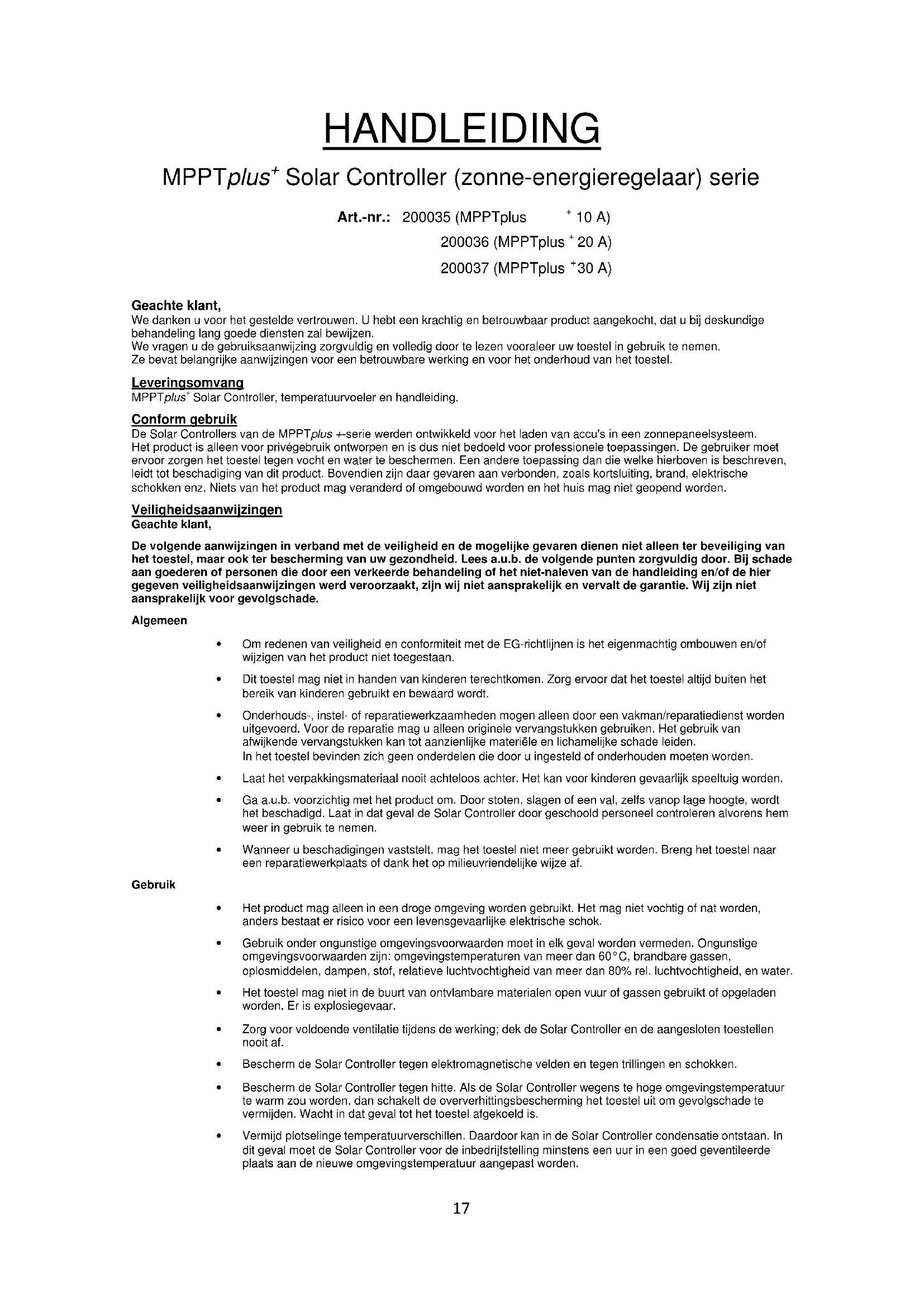

GEBRUIKSAANWIJZING MPPTplus 10A IVT

30 A) Geachte klant, We danken u voor het gestelde vertrouwen. U hebt een krachtig en betrouwbaar product aangekocht, dat u bij deskundige behandeling lang goede diensten zal bewijzen. We vragen u de gebruiksaanwijzing zorgvuldig en volledig door te lezen vooraleer uw toestel in gebruik te nemen. Ze bevat belangrijke aanwijzingen voor een betrouwbare werking en voor het onderhoud van het toestel. Leveringsomvang MPPTplus Solar Controller, temperatuurvoeler en handleiding. Conform gebruik De Solar Controllers van de MPPTplus +-serie werden ontwikkeld voor het laden van accu's in een zonnepaneelsysteem. Het product is alleen voor privégebruik ontworpen en is dus niet bedoeld voor professionele toepassingen. De gebruiker moet ervoor zorgen het toestel tegen vocht en water te beschermen. Een andere toepassing dan die welke hierboven is beschreven, leidt tot beschadiging van dit product. Bovendien zijn daar gevaren aan verbonden, zoals kortsluiting, brand, elektrische schokken enz. Niets van het product mag veranderd of omgebouwd worden en het huis mag niet geopend worden. Veiligheidsaanwijzingen Geachte klant, De volgende aanwijzingen in verband met de veiligheid en de mogelijke gevaren dienen niet alleen ter beveiliging van het toestel, maar ook ter bescherming van uw gezondheid. Lees a.u.b. de volgende punten zorgvuldig door. Bij schade aan goederen of personen die door een verkeerde behandeling of het niet-naleven van de handleiding en/of de hier gegeven veiligheidsaanwijzingen werd veroorzaakt, zijn wij niet aansprakelijk en vervalt de garantie. Wij zijn niet aansprakelijk voor gevolgschade. Algemeen

• Om redenen van veiligheid en conformiteit met de EG-richtlijnen is het eigenmachtig ombouwen en/of wijzigen van het product niet toegestaan.
• Dit toestel mag niet in handen van kinderen terechtkomen. Zorg ervoor dat het toestel altijd buiten het bereik van kinderen gebruikt en bewaard wordt.
• Onderhouds-, instel- of reparatiewerkzaamheden mogen alleen door een vakman/reparatiedienst worden uitgevoerd. Voor de reparatie mag u alleen originele vervangstukken gebruiken. Het gebruik van afwijkende vervangstukken kan tot aanzienlijke materiële en lichamelijke schade leiden. In het toestel bevinden zich geen onderdelen die door u ingesteld of onderhouden moeten worden.
• Laat het verpakkingsmateriaal nooit achteloos achter. Het kan voor kinderen gevaarlijk speeltuig worden.

• Ga a.u.b. voorzichtig met het product om. Door stoten, slagen of een val, zelfs vanop lage hoogte, wordt het beschadigd. Laat in dat geval de Solar Controller door geschoold personeel controleren alvorens hem weer in gebruik te nemen.
• Wanneer u beschadigingen vaststelt, mag het toestel niet meer gebruikt worden. Breng het toestel naar een reparatiewerkplaats of dank het op milieuvriendelijke wijze af. Gebruik
• Het product mag alleen in een droge omgeving worden gebruikt. Het mag niet vochtig of nat worden, anders bestaat er risico voor een levensgevaarlijke elektrische schok.
• Gebruik onder ongunstige omgevingsvoorwaarden moet in elk geval worden vermeden. Ongunstige omgevingsvoorwaarden zijn: omgevingstemperaturen van meer dan 60°C, brandbare gassen, oplosmiddelen, dampen, stof, relatieve luchtvochtigheid van meer dan 80% rel. luchtvochtigheid, en water.
• Het toestel mag niet in de buurt van ontvlambare materialen open vuur of gassen gebruikt of opgeladen worden. Er is explosiegevaar.
• Zorg voor voldoende ventilatie tijdens de werking; dek de Solar Controller en de aangesloten toestellen nooit af.
• Bescherm de Solar Controller tegen elektromagnetische velden en tegen trillingen en schokken.

• Bescherm de Solar Controller tegen hitte. Als de Solar Controller wegens te hoge omgevingstemperatuur te warm zou worden, dan schakelt de oververhittingsbescherming het toestel uit om gevolgschade te vermijden. Wacht in dat geval tot het toestel afgekoeld is.
• Vermijd plotselinge temperatuurverschillen. Daardoor kan in de Solar Controller condensatie ontstaan. In dit geval moet de Solar Controller voor de inbedrijfstelling minstens een uur in een goed geventileerde plaats aan de nieuwe omgevingstemperatuur aangepast worden.18 Accu aanwijzingen

• Accu's vormen bij ondeskundig gebruik een groot gevaar voor mens, dier en milieu. Volg steeds de veiligheidsaanwijzingen van de accufabrikant.

• Accu's bevatten agressieve brandende zuren. Vermijd huid- en oogcontact met vloeistoffen uit de accu. Demonteer accu’s nooit. Als er zuur in de ogen of op de huid terecht komt, was deze dan onmiddellijk uit of af onder koud, zuiver stromend water. Zoek daarna onmiddellijk een arts op. Als zuur op uw kleding terechtkomt, verwijder dan onmiddellijk de vervuilde kleding en was de eventueel betrokken plaatsen op de huid onder koud stromend, water grondig af. Mogelijkheden

• MPPT laadstroomregeling

• Automatische detectie van de systeemspanning (12/24 V)

• Ingangsspanningsbereik van 8 - 70 V

• Geschikt voor alle lood- (open, GEL, AGM) en LiFePO

• Stand-byfunctie voor lage opgenomen stroom bij nullast.

• Temperatuurafhankelijke correctie van de laadparameters

• Beveiliging tegen diepontlading

• Bescherming tegen ompolen

• Schakelbare belastingsuitgang

• Besturing, bewaking en parametriseren via optionele hulptoestellen mogelijk

Beschrijving van de werking De MPPTplus

Solar Controllers zijn moderne, microprocessorbestuurde toestellen die ontwikkeld werden om accu's van zonnepaneelsystemen op te laden. Door de MPPT-functie (Max Power Point Tracking) wordt de zonnewarmte die op uw zonnepaneel valt optimaal benut. Het werkpunt waarop het zonnepaneel zijn maximale rendement bereikt, verandert door factoren zoals de sterkte van de bezonning, de temperatuur en het type zonnecellen. Dit optimale werkpunt (MPP- Maximum Power Point) wordt constant bewaakt door de interne microprocessor van de Solar Controller en door de MPPT zo bestuurd dat uw accu altijd met de maximale stroom opgeladen wordt. Wanneer de eindlaadspanning

van uw accu bereikt is, onderbreekt de MPPTplus

Solar Controller de laadstroom. Via de microprocessor worden ook alle belangrijke beschermingsfuncties, zoals de beveiliging tegen diepontlading, bestuurd. Dit zorgt ervoor dat de Solar Controller de belastingsuitgang automatisch uitschakelt wanneer de accuspanning tot op 10,5 V daalt. Zodra de accu via de zonnepanelen weer voldoende geladen werd, wordt de belasting er automatisch weer mee verbonden. De belastingsuitgang is manueel in- en uitschakelbaar en biedt de mogelijkheid om alle verbruikers die op de MPPTplus

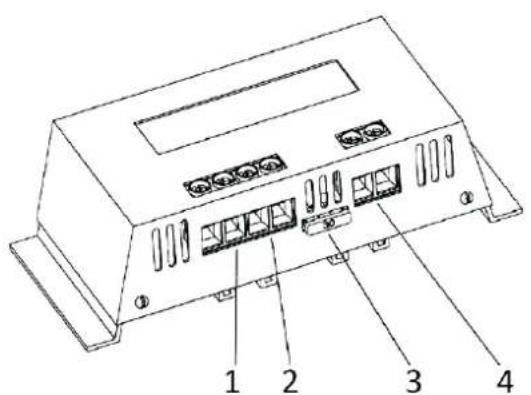

Solar Controller aangesloten zijn, samen via een druk op een knop in- of uit te schakelen. Met behulp van hulpapparatuur (Webbox en afstandsbediening met aanraakscherm) kan het toestel bovendien samen met de aangesloten componenten bestuurd, geparametriseerd en bewaakt worden. Aansluitelementen en indicatoren

1. Aansluiting voor zonne-energie-ingang (+/-) 5. USB-interfaces

2. Aansluiting voor accu-in-/uitgang (+/-) 6. Dip-schakelaars

3. Zekering 7. Drukknop voor manuele accukeuze

4. Aansluiting voor belastingsuitgang (+/-) 8. Drukknop verbruiker(s) aan/uit

9. Aansluiting externe temperatuurvoeler

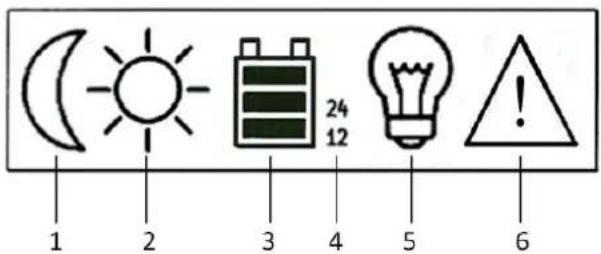

Solar Controller is met een LCD-display uitgerust dat het gebruik van en de controle over het toestel moet vergemakkelijken. De betekenis van de desbetreffende elementen van het display is de volgende:

1. Er is geen spanning afkomstig van de zonnepanelen/

toestel in de stand-bymodus

2. Er is voldoende spanning afkomstig van de zonnepanelen

3. Weergave accutoestand

(zie ook "Weergave accutoestand")

4. Gebruikt spanningssysteem

5. Toestandsindicatie belastingsuitgang

6. Te hoge spanning aan de accu-ingang

Accu wordt ontladen Accu wordt geladen Accu vol Accuspanning laag

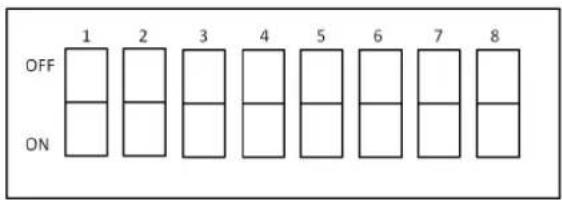

Functie van de dip-schakelaars 1/2: Adressering van het apparaat 3: MPPT-functie (schakelaars OFF = actief) 4: Stand-byfunctie (schakelaars OFF = actief) 5/6: Keuze van het type accu 7: Het druppelladen (schakelaars ON = actief) 8: Niet gebruikt AANWIJZING: De omschakeling moet altijd met uitgeschakeld apparaat gebeuren.

Het vermogen van de zonnepanelen aan de zonne-energieregelaar aanpassen Let in elk geval daarop dat het vermogen van de zonnepanelen en de gebruikte zonne-energieregelaar bij elkaar passen. Wanneer de spanning van de zonnepanelen aanzienlijk hoger is dan de accuspanning, levert dat op basis van de MPPT-functie een hogere laadstroom van de accu op dan de opgegeven maximale stroom van de zonnepanelen. Voorbeeld: een zonnepaneel van 36 V en 5 A laadt een 12 V-accu met een stroom van maximaal 15 A. Zodoende moet voor deze module een MPPTplus

20 A gebruikt worden. Opgelet: Wanneer u een zonne-energieregelaar met te laag laadvermogen gebruikt, kan deze op de lange duur beschadigd worden. Maximaal vermogen van het zonnepaneel:

-serie biedt de mogelijkheid om in het totaal 4 toestellen gelijktijdig via een afstandsbediening met aanraakscherm (FB-04/FB-05) of een webbox-LCD te gebruiken. Daartoe moeten alle gebruikte toestellen via de USB- interfaces met elkaar verbonden zijn en moet aan het betreffende apparaat een eenduidig adres toegewezen worden. Deze toewijzing gebeurt via de DIP-schakelaars 1 en 2 aan de achterkant van het toestel. De adressen worden als volgt ingesteld: DIP-schakelaar 1 DIP-schakelaar 2 Toesteladres OFF OFF 1 ON OFF 2 OFF ON 3 ON ON 4 AANWIJZING: Een gelijktijdig gebruik van de webbox-LCD en FB-04/FB-05 is niet mogelijk.20 Stand-byfunctie Als de stand-byfunctie geactiveerd wordt, dan gaat de MPPTplus

na ca. 20 s over in de stand-bymodus wanneer er geen of onvoldoende spanning staat op de zonne-energie-ingang. Het eigen stroomverbruik ligt hierbij bij onder 10 mA. Ook de elektrische voeding van de USB-interface wordt daarbij uitgeschakeld, zodat extern aangesloten toestellen die via de USB-aansluiting gevoed worden, niet meer kunnen werken. Als de zon voldoende sterk is, verlaat het toestel automatisch en onmiddellijk de stand-bymodus. De spanning van de zonnepanelen moet hierbij boven de accuspanning liggen. Door de drukknop „verbruiker(s) aan/uit“ kan het toestel ook handmatig opnieuw geactiveerd worden. Keuze van het type accu en de systeemspanning De MPPTplus

is geschikt voor het laden van lood- (open, gel, AGM) en LiFeP04-accu's. De keuze van het desbetreffende type accu gebeurt vóór de inbedrijfstelling d.m.v. de dip-schakelaars (5/6) aan de achterkant van het toestel. Dip-schakelaar 5 Dip-schakelaar 6 Type accu OFF OFF Lood 12 V ON OFF Lood 24 V OFF ON AGM-accu ON ON LiFePO4 De detectie van de passende systeemspanning (12/24 V) gebeurt in principe automatisch. Er bestaat echter een mogelijkheid om de systeemspanning bij loodaccu's manueel te bepalen. Hierbij moet de gewenste systeemspanning via de dip-schakelaars opgegeven worden (lood 12 V en lood 24 V).Als bij de aansluiting van de accuspanning de toets "Manuele accukeuze" ingedrukt wordt gehouden, dan wordt onafhankelijk van de daadwerkelijke accuspanning, de vooraf ingestelde systeemspanning overgenomen. Dit kan bv. nuttig zijn bij diepontladen 24 V-accu's. Laadgedrag Het laden gebeurt naargelang van het ingestelde accutype in meerdere trappen (fasen). Dit kan d.m.v. de dip-schakelaars aan de achterkant van het toestel gebeuren (Zie punt: "Keuze van het accutype"). De onderstaande tabel geeft informatie over de betreffende laadtrappen. Loodaccu 12 V Loodaccu 24 V AGM-accu (12 V / 24 V) LiFePO4-accu (12 V / 24 V) Laadtrap 1:

- Eindlaadspanning - Duur Niet verkrijgbaar Niet verkrijgbaar Niet verkrijgbaar 13,8 V / 27,6 V Oneindig De eindlaadspanning bij lood-accu's kan voor de laadtrap 1 via de afstandsbediening of de Webbox door de gebruiker ingesteld worden. Daarenboven gebeurt een temperatuurcompensatie (wanneer de temperatuurvoeler aangesloten is) zowel in laadtrap 1 als in laadtrap 2. Daarbij kan voor dit type accu een druppellading ingesteld worden door vóór de inbedrijfstelling van het toestel de dip-schakelaar 7 op "ON" te zetten. Daarbij wordt de duur van de laadtrap 1 tot 60 minuten verhoogd. Als het laadprofiel voor LiFePO4 gekozen wordt, dan zijn de instelmogelijkheden voor de eindlaadspanning, het druppelladen en de temperatuurcompensatie niet beschikbaar. Er kunnen evenwel LiFePO4-accu's met 4 cellen en met 8 cellen gebruikt worden. De detectie van de enkelvoudige of dubbele systeemspanning en het daaruit resulterende laadgedrag wordt automatisch aangepast. Montage Om een deskundige inbedrijfstelling te waarborgen, dient u voor het gebruik in elk geval deze handleiding met de veiligheidsaanwijzingen volledig en aandachtig te hebben doorgelezen.

• Let er bij de montage op dat de Solar Controller net als alle andere onderdelen van het systeem voor kinderen ontoegankelijk aangebracht zijn. Levensgevaar.

Solar Controller niet vlak boven een warmtebron aan. Zorg ervoor de accu in een goed geventileerde ruimte onder te brengen. Let in elk geval op de juiste polariteit.

• Zorg steeds voor een voldoende ventilatie van de Solar Controller. Dek de verluchtingssleuven van de Solar Controller nooit af. Gebruik het toestel niet in de buurt van gemakkelijk ontvlambare materialen.

• Weet dat in accu's grote energiehoeveelheden opgeslagen zijn. Bij een kortsluiting kan deze energie in korte tijd vrijgemaakt worden. Bijgevolg kan er ter plaatse van de kortsluiting een grote warmteontwikkeling en brand ontstaan. Aansluiting van de Solar Controller De spanningen en de stroomsterkten van alle componenten (zonnepanelen, accu, verbruikers en de MPPT plus

Solar Controller) moeten op elkaar afgestemd zijn. Controleer daartoe de gegevens op de desbetreffende typeplaatjes. Gelieve u bij twijfel tot uw vakhandelaar te wenden. Let in elk geval op de juiste polariteit. AANWIJZING: Bij het omwisselen van de polen aan de belastingsuitgang kunnen toestellen die zelf geen zekeringen bevatten beschadigd worden. De afzonderlijke verbruikers moeten dus individueel door zekeringen worden beschermd. Om een veilige werking te garanderen, moet u er in elk geval voor zorgen dat u bij het aansluiten van de afzonderlijke onderdelen van het systeem de juiste volgorde aanhoudt.21

1. Aansluiting van de accu:

Nadat u het juiste accutype d.m.v. de dip-schakelaars hebt ingesteld, wordt de batterij met de MPPTplus

Solar Controller verbonden d.m.v. de daarvoor voorziene schroefaansluitingen. Zorg er ook voor een kabel met de passende doorsnede te gebruiken om de spanningsdaling en de opwarming van de kabel zo klein mogelijk te houden. De aansluitklemmen zijn ontworpen voor kabels met een sectie van maximum 16 mm². Vereiste minimale doorsneden:

• 4,0 mm² tot 30 A Let erop dat de leiding tussen de accu en MPPTplus

Solar Controller reglementair met zekeringen beveiligd is. Bij gebruik van de meegeleverde temperatuurvoeler moet deze rechtstreeks op het accuhuis aangebracht worden om een degelijke werking te waarborgen.

2. Aansluiting van de zonnepanelen

Verbind de zonnepanelen met de Solar Controller d.m.v. de overeenkomstige schroefaansluitingen. AANWIJZING: De nullastspanning van de zonnepanelen mag maximaal 70 V bedragen.

3. Aansluiting van de belasting

Let bij het aansluiten van de verbruikers op de juiste polariteit. Opgelet: Verzeker u ervan dat de belastingsuitgang van de zonne-energieregelaar uitgeschakeld is. De geactiveerde belastingsuitgang wordt d.m.v. het gloeilampsymbool op het display voorgesteld. Door het indrukken van de passende toets kan de belasting in- en uitgeschakeld worden. Vervangen van de zekering De Solar Controllers van de MPPT+-serie zijn met een smeltzekering uitgerust die van buiten toegankelijk is en zonder probleem vervangen kan worden. Opgelet: De zekering mag alleen door eenzelfde type met gelijke nominale stroomsterkte vervangen worden. Werking met optionele hulpapparatuur Als optie kunnen alle modellen van de MPPT+ Solar Controller-serie met een afstandsbediening met aanraakscherm (FB-04, FB-05) of een Webbox bestuurd, geparametriseerd en bewaakt worden. AANWIJZING: Meer details over de werking van de overeenkomstige toestellen kunt u bij de fabrikant opvragen. Technische gegevens Houd bij de uitrusting en voor de stroomsterkte rekening met de betreffende typeplaatjes van uw toestel. MPPTplus+ 10 A MPPTplus+ 20 A MPPTplus+ 30 A Systeemspanning 12/24 V Ondersteunde accutypes Loodaccu's (open, GEL, AGM), LiFeP04 Eindlaadspanning lood/AGM/LiFePO4 12V-System: 14,1V / 14,7 V / 14,6 V 24V-System: 28,2V / 29,4V / 29,2 V Druppelladen 13,8 V / 27,6 V Maximale vermogen van de zonnepanelen 12 V-systeem / 24 V-systeem 120 W / 240 W 240 W / 4800 W 360 W / 4800 W Zonnepaneelspanning 8 – 70 V Maximale module- /Belastingsstroom 10 A 20 A 30 A / 20 A Opgenomen stroom in actieve toestand 50 mA Opgenomen stroom in standby < 10 mA Bedrijfstemperatuur -20°C tot +60°C Maximaal rendement > 97% Afmetingen 187 x 55 x 78 mm 187 x 55 x 103 mm 187 x 55 x 141 mm Gewicht 0,59 kg 0,73 kg 0,95 kg

Aanwijzing in verband met milieubescherming Dit product mag aan het eind van zijn levensduur niet met het normale huishoudelijke afval worden meegegeven, maar moet op een inzamelpunt voor de recyclage van elektrische en elektronische toestellen worden afgegeven. Het symbool op het toestel, de gebruiksaanwijzing of de verpakking wijst daarop. De grondstoffen zijn volgens hun markering herbruikbaar. Door hergebruik, of materiële of andere vormen van verwerking van oude toestellen levert u een belangrijke bijdrage tot de bescherming van ons milieu. Vraag bij uw gemeentebestuur welke afvalverwerkingsinstallatie daarvoor aangewezen is.

Technische wijzigingen voorbehouden. Wij zijn niet aansprakelijk voor drukfouten. V2_10/2014 © IVT Innovative Versorgungs-Technik GmbH, Dienhof 14, D-92242 Hirschau Tel.: [phone], fax: [phone]; [e-mail]; www.IVT-Hirschau.de22 Notizen:23 Notes:24
