Produkttyp MPPT-Solarladeregler
Marke IVT
Modell MPPTplus 10A
Artikelnummer 200035
Abmessungen (L x H x T) 187 x 55 x 78 mm
Gewicht 0,59 kg
Systemspannung 12 / 24 V (automatische Erkennung)
Max. Ladestrom 10 A
Maximale Modulleistung (12 V) 120 W
Maximale Modulleistung (24 V) 240 W
Solar-Eingangsspannungsbereich 8 V bis 70 V
Kompatible Batterietypen Nass, AGM, Gel, LiFePO4
Hauptfunktionen MPPT-Regelung, Überladeschutz, Tiefentladeschutz, Verpolungsschutz, thermische Abschaltung; einstellbarer Lastausgang
Display LCD-Bildschirm mit Statussymbolen
Eigenverbrauch (aktiv) 50 mA
Eigenverbrauch (Standby) < 10 mA
Betriebstemperatur -20 °C bis +60 °C
Temperatursensor Ja (extern mitgeliefert)
Maximale Effizienz > 97 %
Sicherung 10 A (austauschbar)
Empfohlener Kabelquerschnitt 1,5 mm² min (10 A)
Pflege und Reinigung Keine einstellbaren internen Komponenten; mit einem trockenen Tuch reinigen; Gehäuse nicht öffnen
Sicherheit Schutz gegen Verpolung, Überhitzung, Überladung und Tiefentladung; Installation außerhalb der Reichweite von Kindern
Ersatzteile und Reparierbarkeit Austauschbare Sicherung; andere Reparaturen durch autorisierten Techniker
Allgemeine Informationen Bedienungsanleitung auf Französisch verfügbar (PDF); Garantie: siehe Hersteller

Häufig gestellte Fragen - MPPTplus 10A IVT

Welche Batterietypen kann ich mit dem MPPTplus 10A verwenden?
Der Regler ist kompatibel mit Nass-, AGM-, Gel- und LiFePO4-Batterien. Wählen Sie den Typ über die DIP-Schalter auf der Rückseite vor der Inbetriebnahme aus.
Wie erkenne ich, ob der Regler mit 12 V oder 24 V arbeitet?
Die Systemspannungserkennung erfolgt automatisch. Sie können den 12-V- oder 24-V-Modus für Bleibatterien erzwingen, indem Sie die DIP-Schalter 5 und 6 einstellen und beim Anschließen die Taste für die manuelle Batterieauswahl gedrückt halten.
Was tun, wenn das LCD-Display nichts anzeigt?
Überprüfen Sie, ob die Batterie korrekt angeschlossen ist und die Sicherung nicht durchgebrannt ist. Wenn der Solareingang Null ist, kann der Regler in den Standby-Modus wechseln (Stromverbrauch <10 mA). Drücken Sie die Taste Last Ein/Aus, um ihn zu reaktivieren.
Kann ich mehrere MPPTplus-Regler miteinander verbinden?
Ja, bis zu 4 Geräte können über eine Touch-Fernbedienung (FB-04/FB-05) oder eine Webbox-LCD gesteuert werden. Jedes Gerät muss eine eindeutige Adresse haben, die über die DIP-Schalter 1 und 2 konfiguriert wird.
Wie ersetze ich die Sicherung des Reglers?
Die Sicherung befindet sich außen am Gehäuse. Verwenden Sie unbedingt eine identische Sicherung (gleicher Typ und gleiche Nennstromstärke, hier 10 A). Trennen Sie zuerst alle Kabel aus Sicherheitsgründen.
Wie hoch ist die maximale Leistung der Solarmodule, die ich verwenden kann?
Bei einer 12-V-Batterie beträgt die maximale Modulleistung 120 W. Bei 24 V beträgt sie 240 W. Überschreiten Sie diese Werte nicht, da sonst der Regler beschädigt werden kann.
Wie stelle ich den Lastausgang für einen Verbraucher ein?
Der Lastausgang wird über die Taste Last Ein/Aus ein- bzw. ausgeschaltet. Der Status wird durch das Glühbirnensymbol auf dem Bildschirm angezeigt. Sie können Geräte bis zu 10 A anschließen.
Der Regler wird sehr heiß, ist das normal?
Eine leichte Erwärmung ist normal, aber wenn die Umgebungstemperatur 50 °C überschreitet, kann der Überhitzungsschutz das Gerät abschalten. Sorgen Sie für ausreichende Belüftung und decken Sie den Regler nicht ab.
Kann ich diesen Regler für eine professionelle Installation verwenden?
Nein, der MPPTplus 10A ist nur für den privaten Gebrauch bestimmt, nicht für den professionellen Einsatz. Beachten Sie die Bedienungsanleitung für die zulässigen Einsatzbereiche.
Wie schließe ich den mitgelieferten Temperatursensor an?
Schließen Sie den Sensor an den vorgesehenen Anschluss (Markierung 4 im Schaltplan) an und befestigen Sie ihn direkt am Batteriegehäuse. Er ermöglicht eine Temperaturkompensation während des Ladens von Bleibatterien.

Benutzerfragen zu MPPTplus 10A IVT

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Controller kostenlos im PDF-Format! Finden Sie Ihr Handbuch MPPTplus 10A - IVT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MPPTplus 10A von der Marke IVT.

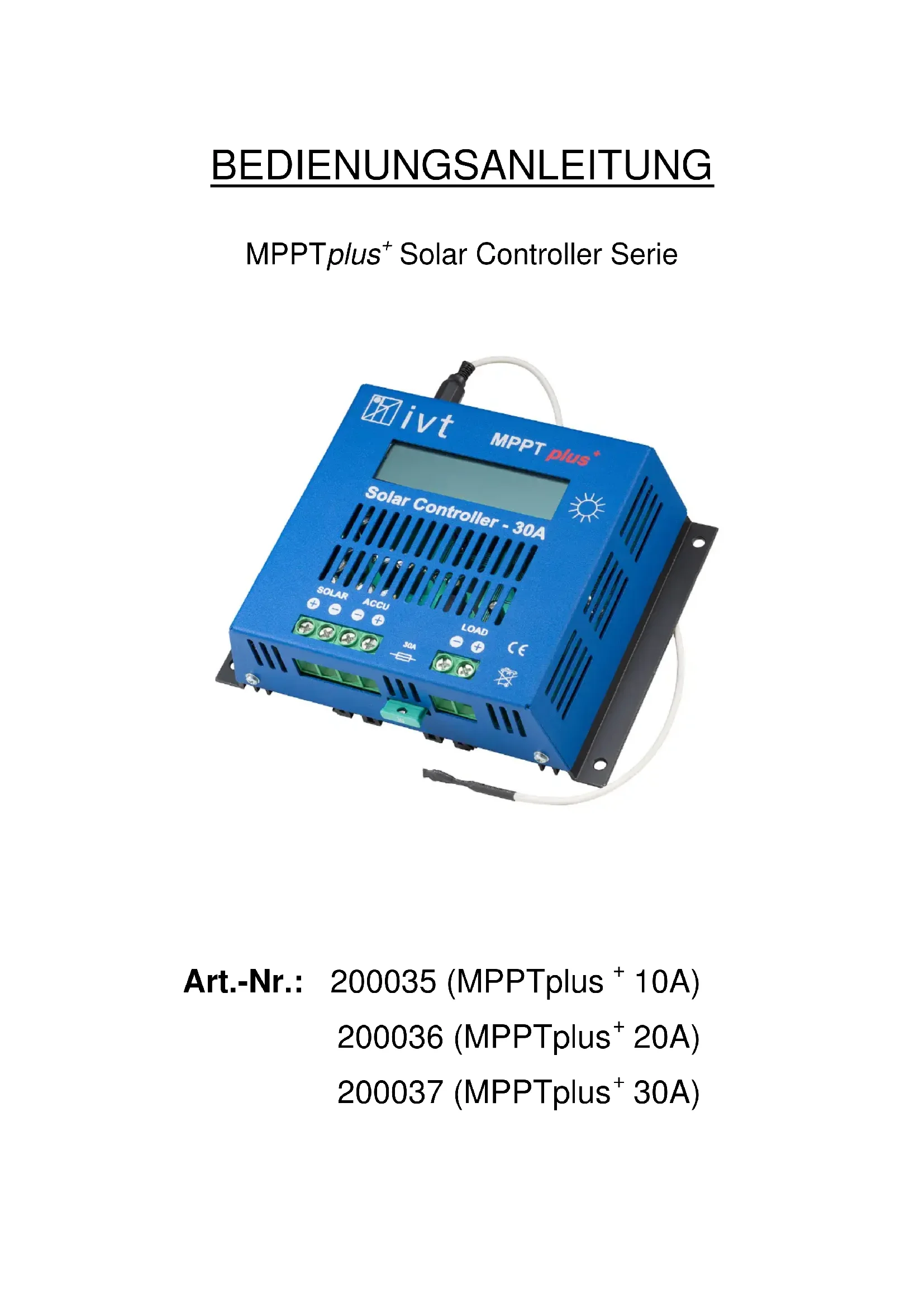

BEDIENUNGSANLEITUNG MPPTplus 10A IVT

Art.-Nr.: 200035 (MPPTplus ^+ 10A)

200036 (MPPTplus ^+ 20A)

200037 (MPPTplus ^+ 30A)

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank für Ihr entgegengebrachtes Vertrauen. Sie haben ein leistungsstarkes und zuverlässiges Produkt erworben, das Ihnen bei sachgemäßer Handhabung lange Zeit gute Dienste leisten wird.

Bitte lesen Sie diese Gebrauchsanweisung sorgfältig und vollständig durch bevor Sie das Gerät in Betrieb nehmen.

Sie erhalten wichtige Hinweise für einen sicheren Betrieb und für die Wartung des Gerätes.

Lieferumfang

MPPTplus ^+ Solar Controller, Temperatur Sensor, Bedienungsanleitung

Bestimmungsgemäße Verwendung

Die Solar Controller der MPPTplus+ Serie wurden zum Laden von Batterien innerhalb eines Solar Inselsystems entwickelt.

Das Produkt ist nur für den Einsatz im privaten Bereich konzipiert und nicht für den gewerblichen Einsatz geeignet.

Der Benutzer muss sicherstellen, dass das Gerät vor Feuchtigkeit und Nässe geschützt wird. Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes. Darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.

Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden.

Sicherheitshinweise

Sehr geehrte Kundin, sehr geehrter Kunde,

die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz des Gerätes, sondern auch zum Schutz Ihrer Gesundheit. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch. Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung dieser Bedienungsanleitung bzw. der hier aufgeführten Sicherheitshinweise verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!

Allgemein

  • Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.
  • Dieses Gerät gehört nicht in Kinderhände! Stellen Sie sicher, dass das Gerät zu jeder Zeit kindersicher betrieben und gelagert wird.
  • Wartungs-, Einstellungs- oder Reparaturarbeiten dürfen nur von einem Fachmann/Fachwerkstatt durchgeführt werden. Zur Reparatur dürfen nur original Ersatzteile verwendet werden. Die Verwendung abweichender Ersatzteile kann zu erheblichen Sach- und Personenschäden führen! Es befinden sich keine für Sie einzustellenden bzw. zu wartenden Produktbestandteile im Geräteinneren.
  • Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden!
  • Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt. Lassen Sie den Solar Controller in diesem Fall vor Wiederinbetriebnahme von geschultem Fachpersonal überprüfen.
  • Wenn Sie Beschädigungen feststellen, so darf das Gerät nicht mehr betrieben werden. Bringen Sie es in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.

Betrieb

  • Das Produkt darf nur in trockener Umgebung betrieben werden. Es darf nicht feucht oder nass werden, andernfalls besteht die Gefahr eines lebensgefährlichen elektrischen Schlages.
  • Der Betrieb unter widrigen Umgebungsbedingungen ist unter allen Umständen zu vermeiden. Widrige Umgebungsbedingungen sind: Umgebungstemperaturen über 50°C, brennbare Gase, Lösungsmittel, Dämpfe, Staub, Luftfeuchtigkeit über 80% rel. Luftfeuchte, sowie Nässe.
  • Das Gerät darf nicht in der Nähe von entzündlichen Materialien, offenem Feuer oder Gasen betrieben werden. Es besteht Explosionsgefahr!
  • Achten Sie auf ausreichende Belüftung während der Betriebsphase, decken Sie den Solar Controller und die angeschlossenen Geräte niemals ab.
  • Schützen Sie den Solar Controller vor elektromagnetischen Feldern sowie Erschütterungen und Vibrationen.

- Schützen Sie den Solar Controller vor Hitze! Sollte der Solar Controller aufgrund zu hoher Umgebungstemperatur zu warm werden, schaltet der Überhitzungsschutz das Gerät ab um Folgeschäden zu vermeiden. Warten Sie in diesem Fall bis das Gerät abgekühlt ist.

- Vermeiden Sie plötzliche Temperaturunterschiede! Dabei kann es im Solar Controller zu Kondenswasserbildung kommen! In diesem Fall muss der Solar Controller vor Inbetriebnahme mindestens eine Stunde an einem gut belüfteten Ort an die neue Umgebungstemperatur angepasst werden.

Batteriehinweise

  • Batterien stellen bei nicht sachgemäßem Gebrauch eine große Gefahr für Menschen, Tiere und Umwelt dar. Beachten Sie stets die Sicherheitshinweise des Batterieherstellers!
  • Batterien enthalten aggressive ätzende Säuren. Vermeiden Sie Haut- und Augenkontakt mit Flüssigkeiten aus der Batterie! Zerlegen Sie Batterien niemals! Ist Säure ins Auge oder auf die Haut gelangt, waschen Sie dieses sofort unter fließendem, kaltem Wasser aus! Suchen Sie danach sofort einen Arzt auf! Ist Säure auf Ihre Kleidung gelangt, entfernen Sie sofort die kontaminierte Kleidung und waschen Sie eventuell betroffene Hautstellen unter fließendem, kaltem Wasser gründlich ab.

Features

• Zuschaltbare Maximum Power Point (MPP) Laderegelung
- Automatische Detektion der Systemspannung (12V/24V)
• Eingangsspannungsbereich von 8V-70V
• Für alle Blei- (Offen, GEL, AGM) und LiFePO₄ Batterien geeignet
- Standby Funktion für geringen Eigenstromverbrauch
• Temperaturabhängige Korrektur der Ladeparameter
• Tiefentladeschutz
- Überladeschutz
• Temperaturschutzschaltung
• Verpolungsschutz
• Schaltbarer Lastausgang
- Steuerung, Überwachung und Parametrierung über optionale Zusatzgeräte möglich

Funktionsbeschreibung

Die MPPTplus ^+ Solar Controller sind moderne, mikroprozessorgesteuerte Geräte, die zum Laden von Batterien innerhalb von Solar Inselsysteme entwickelt wurden. Durch den MPPT (Maximum Power Point Tracker) wird die Solarleistung Ihrer Solarmodule optimal genutzt. Der effizienteste Arbeitspunkt der Solarmodule verändert sich durch Faktoren, wie Bestrahlungsstärke, Temperatur und der Typ der Solarzellen. Dieser optimale Arbeitspunkt (MPP- Maximum Power Point) wird ständig vom internen Mikroprozessor des Solar Controllers überwacht und vom MPPT so gesteuert, dass Ihre Batterie immer mit dem größten Strom geladen wird. Wenn die Ladeschussspannung Ihrer Batterie erreicht ist, schaltet der MPPTplus ^+ Solar Controller den Ladestrom ab. Über den Mikroprozessor werden auch alle wichtigen Schutzfunktionen, wie beispielsweise der Tiefentladeschutz, gesteuert. Dieser sorgt dafür, dass der Solar Controller den Lastausgang automatisch abschaltet, wenn die Batteriespannung auf 10,5V sinkt. Sobald die Batterie über das Solammodul entsprechend nachgeladen wurde, schaltet die Last automatisch wieder zu.

Der Lastausgang ist manuell per Drucktaster zuschaltbar und bietet die Möglichkeit sämtliche Verbraucher, welche am MPPTplus ^+ Solar Controller angeschlossen sind, mit einem Tastendruck ein- bzw. auszuschalten.

Mit Hilfe von Zusatzgeräten (Webbox, Touchscreen-Fernbedienung) kann darüber hinaus das Gerät und die angeschlossenen Komponenten gesteuert, parametriert und überwacht werden.

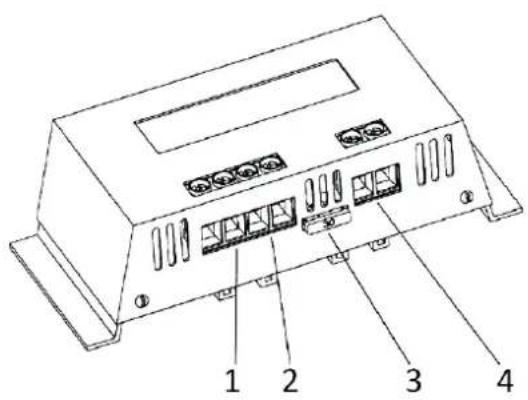

Anschluss- und Anzeigeelemente

IVT MPPTplus 10A - Anschluss- und Anzeigeelemente - 1

  1. Anschluss für Solar Eingang (+/-) 5. USB-Schnittstellen
  2. Anschluss für Akku Ein-/Ausgang (+/-) 6. DIP-Schalter
  3. Sicherung 7. Taster für manuelle Batteriewahl
  4. Anschluss für Last Ausgang (+/-) 8. Taster Verbraucher an/aus

  5. Anschluss externer Temperaturfühler

  6. LCD Display

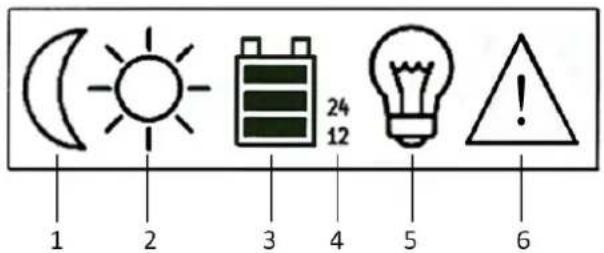

Display Anzeigen

Der MPPTplus' Solar Controller ist mit einem LCD Display ausgestattet, welches den Betrieb und die Kontrolle des Gerätes erleichtern soll. Die Bedeutung der jeweiligen Anzeigeelemente ist nachfolgend dargestellt:

  1. Es liegt keine Solarspannung an / Gerät im Standby-Modus
  2. Es liegt ausreichend Solarspannung an
  3. Batteriestatusanzeige
    (siehe auch Batteriestatusanzeige)
  4. Verwendetes Spannungssystem
  5. Statusanzeige Lastausgang
  6. Uberspannung am Batterieeingang

IVT MPPTplus 10A - Display Anzeigen - 1

text_image 1 2 3 4 5 6 24 12

Batteriestatusanzeige

Batterie wird entladen
IVT MPPTplus 10A - Batteriestatusanzeige - 1

Batterie wird geladen
IVT MPPTplus 10A - Batteriestatusanzeige - 2

Batterie voll

IVT MPPTplus 10A - Batteriestatusanzeige - 3

IVT MPPTplus 10A - Batteriestatusanzeige - 4

text_image 1 2 3 4 5 6 7 8 OFF ON

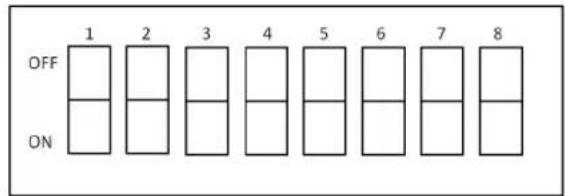

DIP-Schalterbelegung

1/2: Adressierung des Geräts
3: MPPT-Funktion (Stellung OFF = Funktion aktiv)
4: Standby-Funktion (Stellung OFF = Funktion aktiv)
5/6: Auswahl des Akkutyps
7: Equalisationsladung (Stellung ON = Funktion aktiv)
8: nicht belegt

Hinweis: Die Umschaltung sollte immer bei ausgeschaltetem Gerät erfolgen!

Anpassen der Modulleistung an den Solar Controller

Achten Sie unbedingt darauf, dass die Modulleistung und der verwendete Solar Controller zueinander passen!

Wenn Sie eine Modulspannung haben, die bedeutend höher als die Batteriespannung ist, ergibt sich auf Grund der MPPT-Funktion ein höherer Ladestrom der Batterie als der angegebene maximale Strom des Moduls. Beispiel: Ein Modul mit 36V und 5A lädt eine 12V Batterie mit maximal 15A. Somit muss für dieses Modul ein MPPTplus' 20A verwendet werden.

Achtung: Wenn Sie einen Solar Controller mit zu niedriger Ladeleistung verwenden, kann dieser auf Dauer geschädigt werden!

Maximale Modulleistung:

MPPTplus+ 10A MPPTplus+20A MPPTplus+30A
12V Batteriesystemspannung120 W 240 W360 W
24V Batteriesystemspannung240 W 480 W720 W

Geräte Adressierung

Die MPPTplus ^+ Serie bietet die Möglichkeit insgesamt 4 Geräte gleichzeitig über eine Touchscreen-Fernbedienung (FB-04/FB-05) oder eine Webbox-LCD zu steuern. Zu diesem Zweck müssen alle verwendeten Geräte über die USB-Schnittstellen miteinander verbunden sein und dem jeweiligen Gerät eine eindeutige Adresse zugewiesen werden. Diese Zuweisung erfolgt über die DIP Schalter 1 und 2 auf der Rückseite das Geräts. Es gibt sich nachfolgende Adressierungsbelegung:

DIP-Schalter 1DIP-Schalter 2Geräte Adresse
OFFOFF1
ONOFF2
OFFON3
ONON4

Hinweis: Eine gleichzeitige Verwendung von Webbox-LCD und FB-04/FB-05 ist nicht möglich!

Standby Funktion

Wird die Standby-Funktion aktiviert, so schaltet der MPPTplus ^+ nach ca. 20s bei keiner oder unzureichender Spannung am Solareingang in den Standby Modus. Der Eigenstromverbrauch liegt hierbei bei <10mA. Auch die Stromversorgung der USB-Schnittstelle wird dabei abgeschaltet, sodass externe angeschlossene Geräte, welche über den USB-Anschluss mit Strom versorgt werden nicht mehr funktionsfähig sind.

Liegt ausreichend Solarleistung an, kehrt das Gerät automatisch und unverzüglich aus dem Standby Modus zurück. Die Solarspannung muss hierbei über der Batteriespannung liegen. Durch den Taster „Verbraucher an/aus“ kann das Gerät auch manuell reaktiviert werden.

Auswahl des Akkutyps und Systemspannung

Der MPPTplus ist für das Laden von Blei- (Offene, Gel, AGM) und LiFeP04-Akkus geeignet. Die Auswahl des jeweiligen Akkutyps erfolgt vor Inbetriebnahme über die DIP-Schalter (5/6) auf der Rückseite des Geräts.

DIP-Schalter 5DIP-Schalter 6Akkutyp
OFFOFFBlei 12V
ONOFFBlei 24V
OFFONAGM-Akku
ONONLiFePO4

Die Detektion der jeweiligen Systemspannung (12V/24V) erfolgt grundsätzlich automatisch. Es besteht jedoch die Möglichkeit, die Systemspannung bei Blei-Akkus manuell festzulegen. Hierbei bei muss die gewünschte Systemspannung über die DIP-Schalter vorgegeben werden (Blei 12V, Blei 24V). Wird beim Anschluss der Batteriespannung der Taster „manuelle Batteriewahl“ gedrückt gehalten, so wird unabhängig von der tatsächlichen Batteriespannung, die voreingestellte Systemspannung übernommen. Dies kann beispielsweise bei tiefentladenen 24V Batterien sinnvoll sein.

Ladeverhalten

Die Ladung erfolgt je nach eingestellten Akkutyp in mehreren Stufen. Dieser kann über die DIP-Schalter auf der Rückseite des Geräts vorgenommen werden (siehe Punkt: „Auswahl des Akkutyps“). Die nachfolgende Tabelle gibt Auskunft über die jeweiligen Ladestufen.

Blei-Akku 12V Blei-Akku 24VAGM-Akku (12 V / 24 V)LiFePO4-Akku (12 V / 24 V)
Ladestufe 1:- Ladeschlussspannung- Dauer14,1 V5 Minuten28,2 V5 Minuten14,7 V / 29,4 V5 Minuten14,6 V / 29,2 V45 Minuten
Ladestufe 2:- Ladeschlussspannung- Dauer13,8 Vunendlich27,6 Vunendlich13,8 V / 27,6 Vunendlich14,1 V / 28,2 V90 Minuten
Ladestufe 3:- Ladeschlussspannung- DauerNicht verfügbarNicht VerfügbarNicht verfügbar13,8 V / 27,6 Vunendlich

Die Ladeschlussspannung bei Blei-Akkus kann für die Ladestufe1 über Fernbedienung oder Webbox benutzerdefiniert eingestellt werden. Darüber hinaus erfolgt eine Temperaturkompensation (bei angeschlossenem Temperaturfühler) sowohl in Ladestufe 1 als auch in Ladestufe 2. Zusätzlich kann für diese Akkutypen eine Equalisationsladung eingestellt werden, indem vor Inbetriebnahme des Geräts der DIP-Schalter 7 auf „ON“ gestellt wird. Dabei wird die Dauer der Ladestufe 1 auf 60 Minuten erhöht. Wird das Ladeprofil für LiFePO4 ausgewählt, stehen die Einstellmöglichkeiten für die Ladeschlussspannung, Equalisationsladung und die Temperaturkompensation nicht zur Verfügung. Es können allerdings 4-zellige und auch 8-zellige LiFePO4-Akkus verwendet werden. Die Erkennung der einfachen bzw. doppelten Systemspannung und das daraus resultierende Ladeverhalten wird automatisch angepasst.

Equalisationsladung

Diese Ladefunktion sorgt dafür, dass die Ladestufe 1 nicht für 5 Minuten sondern für 60 Minuten gehalten wird. Somit können Sulfatschichten in der Batterie abgebaut werden. Diese Funktion kann gelegentlich verwendet werden, um die Lebensdauer Ihrer Batterie zu verlängern.

Montage

Um eine sachgemäße Inbetriebnahme zu gewährleisten, lesen Sie vor Gebrauch unbedingt diese Bedienungsanleitung mit den Sicherheitshinweisen vollständig und aufmerksam durch.

  • Achten Sie bei der Montage darauf, dass der Solar Controller sowie alle weiteren Systemkomponenten für Kinder unzugänglich angebracht sind. Lebensgefahr!
  • Montieren Sie den MPPTplus ^+ Solar Controller nicht unmittelbar über einer Wärmequelle! Achten Sie darauf, dass die Batterie in einem gut durchlüfteten Raum untergebracht ist! Achten Sie unbedingt auf die richtige Polarität!
  • Sorgen Sie stets für eine ausreichende Belüftung Ihres Solar Controllers. Decken Sie niemals die Lüftungsschlitze des Solar Controllers ab. Betreiben Sie das Gerät nicht in der Nähe von leicht entflammbaren Materialien.
  • Beachten Sie, dass in Batterien große Energiemengen gespeichert werden. Bei einem Kurzschluss können diese Energiemengen in kurzer Zeit freigesetzt werden. Folglich kann es am Ort des Kurzschlusses zu großer Hitzeentwicklung bzw. zu einem Brand kommen.

Anschluss des Solar Controllers

Alle Komponenten (Solarmodul, Batterie, Verbraucher und MPPTplus® Solar Controller) müssen in Spannung und Stromstärke aufeinander abgestimmt sein. Überprüfen Sie dazu die Angaben auf dem jeweiligen Typenschild. Wenden Sie sich im Zweifelsfall an Ihren Fachhändler. Achten Sie unbedingt auf die richtige Polarität!

Hinweis: Bei Verpolung am Lastausgang können Geräte, die selbst nicht abgesichert sind, zerstört werden. Die jeweiligen Verbraucher müssen deshalb individuell abgesichert werden!

Um einen sicheren Betrieb zu gewährleisten, müssen Sie unbedingt darauf achten, dass Sie beim Anschließen der einzelnen Systemkomponenten die richtige Reihenfolge einhalten.

1. Anschluss der Batterie:

Nach dem der richtige Batterietyp über die DIP-Schalter eingestellt wurde, wird die Batterie mit dem MPPTplus ^® Solar Controller mit Hilfe der dafür vorgesehenen Schraubklemmen verbunden. Hierbei ist darauf zu achten, einen geeigneten Kabelquerschnitt zu verwenden, um den Spannungsabfall und die Erwärmung der Kabel möglichst niedrig zu halten. Die Schraubklemmen sind für Kabelquerschnitte von bis zu 16mm ^2 ausgelegt.

Erforderliche Mindestquerschnitte:

  • 1,5mm ^2 bis 10A
  • 2,5mm ^2 bis 20A
  • 4,0mm² bis 30A

Achten Sie darauf, dass die Zuleitung zwischen Batterie und MPPTplus ^+ Solar Controller vorschriftsmäßig abgesichert ist. Bei Verwendung des mitgelieferten Temperaturfühlers muss dieser direkt am Batteriegehäuse angebracht werden, um eine ordnungsgemäße Funktion zu gewährleisten.

2. Anschluss des Solarmoduls

Verbinden Sie das Solarmodul mit dem Solar Controller an den entsprechenden Schraubklemmen.

Hinweis: Die Leerlaufspannung des Solarmoduls darf bei maximal 70V liegen!

3. Anschluss der Last

Achten Sie beim Anschluss der Verbraucher auf die richtige Polarität!

Achtung: Stellen Sie sicher, dass der Lastausgang des Solar Controllers ausgeschaltet ist!

Der aktivierte Lastausgang wird über das Glühlampensymbol auf dem Display dargestellt. Durch Drücken des entsprechenden Tasters kann die Last an und ausgeschaltet werden.

Achtung: Die USB Schnittstellen sind nicht zur Verbindung des MPPTplus mit einem PC geeignet

Wechseln der Sicherung

Die Solar Controller der MPPTplus+ Serie sind mit einer Schmelzsicherung ausgestattet, welche von außen zugänglich ist und problemlos gewechselt werden kann.

Achtung: Die Sicherung darf nur durch eine der gleichen Type und mit gleicher Nennstromstärke ersetzt werden!

Betrieb mit optionalen Zusatzgeräten

Optional können alle Modelle der MPPTplus+ Solar Controller Serie mit einer Touchscreen Fernbedienung (FB-04, FB-05) oder einer Webbox gesteuert, parametriert und überwacht werden.

Hinweis: Um genauere Auskunft über die Funktionalität der entsprechenden Geräte kontaktieren Sie den Hersteller.

Technische Daten

Bitte beachten Sie zur Ausstattung und Stromstärke das jeweilige Typenschild Ihres Gerätes!

MPPTplus+ 10AMPPTplus+ 20A MPPTplus+ 30A
Systemspannung 12/24V
Unterstützte Akkutypen Bleibatterien (Offen, GEL, AGM), LiFeP04
LadeschlussspannungenBlei/AGM/LiFePO412V-System: 14,1V / 14,7 V / 14,6 V 24V-System: 28,2V / 29,4V / 29,2 V
Ladeerhaltungsspannung 13,8 V / 27,6 V
Tiefentladeschutzspannung 10,5 V / 21,0 V
Rücksetzspannung 12,5 V / 25,0 V
Maximale Modulleistung12V-System / 24V- System120 W / 240 W 240 W / 480 W 360 W / 720 W
Solarmodul-Spannung 8 – 70 V
Maximaler Modul-/Laststrom 10 A 20 A 30 A / 20 A
Eigenstromverbrauch, aktiv50 mA
Eigenstromverbrauch, standby< 10 mA
Betriebstemperatur-20°C bis +60°C
Temperaturfühlerja (extern)
Maximale Effizienz>97%
Sicherung10 A 20 A30 A
GehäuseMetall
Abmessungen187 x 55 x 78 mm187 x 55 x 103 mm187 x 55 x 141 mm
Gewicht0,59 kg0,73 kg0,95 kg

IVT MPPTplus 10A - Technische Daten - 1

Hinweis zum Umweltschutz

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. V2_10/2014

© IVT Innovative Versorgungs-Technik GmbH, Dienhof 14, D-92242 Hirschau

Tel: 09622-719910, Fax: 09622-7199120; Info@IVT-Hirschau.de; www.IVT-Hirschau.de

OPERATING INSTRUCTIONS

MPPTplus ^+ Solar Controller Series

Art. No.: 200035 (MPPTplus +10A)

200036 (MPPTplus ^+ 20A)

200037 (MPPTplus ^+ 30A)

Dear customer,

1. Connexion de la batterie:

© IVT Innovative Versorgungs-Technik GmbH, Dienhof 14, D-92242 Hirschau

Tél. 0049 (0) 9622-719910, Fax: 09622-7199120; Info@IVT-Hirschau.de; www.IVT-Hirschau.de

HANDLEIDING

MPPTplus ^+ Solar Controller (zonne-energieregelaar) serie

Art.-nr.: 200035 (MPPTplus ^+ 10 A)

200036 (MPPTplus ^+ 20 A)

200037 (MPPTplus ^+ 30 A)

Geachte klant,

© IVT Innovative Versorgungs-Technik GmbH, Dienhof 14, D-92242 Hirschau

Tel.: 09622-719910, fax: 09622-7199120; Info@IVT-Hirschau.de; www.IVT-Hirschau.de

Notizen:

Notes:

Handbuch-Assistent
Angetrieben von Anthropic
Warten auf Ihre Nachricht
Produktinformationen

Marke : IVT

Modell : MPPTplus 10A

Kategorie : Controller
