BEDIENUNGSANLEITUNG MPPTplus+ 30A IVT
Art.-Nr.: 200035 (MPPTplus ^+ 10A)
200036 (MPPTplus ^+ 20A)
200037 (MPPTplus ^+ 30A)
Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für Ihr entgegengebrachtes Vertrauen. Sie haben ein leistungsstarkes und zuverlässiges Produkt erworben, das Ihnen bei sachgemäßer Handhabung lange Zeit gute Dienste leisten wird.
Bitte lesen Sie diese Gebrauchsanweisung sorgfältig und vollständig durch bevor Sie das Gerät in Betrieb nehmen.
Sie erhalten wichtige Hinweise für einen sicheren Betrieb und für die Wartung des Gerätes.
Lieferumfang
MPPTplus ^+ Solar Controller, Temperatur Sensor, Bedienungsanleitung
Bestimmungsgemäße Verwendung
Die Solar Controller der MPPTplus+ Serie wurden zum Laden von Batterien innerhalb eines Solar Inselsystems entwickelt.
Das Produkt ist nur für den Einsatz im privaten Bereich konzipiert und nicht für den gewerblichen Einsatz geeignet.
Der Benutzer muss sicherstellen, dass das Gerät vor Feuchtigkeit und Nässe geschützt wird. Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes. Darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden.
Sicherheitshinweise
Sehr geehrte Kundin, sehr geehrter Kunde,
die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz des Gerätes, sondern auch zum Schutz Ihrer Gesundheit. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch. Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung dieser Bedienungsanleitung bzw. der hier aufgeführten Sicherheitshinweise verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!
Allgemein
- Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.
- Dieses Gerät gehört nicht in Kinderhände! Stellen Sie sicher, dass das Gerät zu jeder Zeit kindersicher betrieben und gelagert wird.
- Wartungs-, Einstellungs- oder Reparaturarbeiten dürfen nur von einem Fachmann/Fachwerkstatt durchgeführt werden. Zur Reparatur dürfen nur original Ersatzteile verwendet werden. Die Verwendung abweichender Ersatzteile kann zu erheblichen Sach- und Personenschäden führen! Es befinden sich keine für Sie einzustellenden bzw. zu wartenden Produktbestandteile im Geräteinneren.
- Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden!
- Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt. Lassen Sie den Solar Controller in diesem Fall vor Wiederinbetriebnahme von geschultem Fachpersonal überprüfen.
- Wenn Sie Beschädigungen feststellen, so darf das Gerät nicht mehr betrieben werden. Bringen Sie es in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.
Betrieb
- Das Produkt darf nur in trockener Umgebung betrieben werden. Es darf nicht feucht oder nass werden, andernfalls besteht die Gefahr eines lebensgefährlichen elektrischen Schlages.
- Der Betrieb unter widrigen Umgebungsbedingungen ist unter allen Umständen zu vermeiden. Widrige Umgebungsbedingungen sind: Umgebungstemperaturen über 50°C, brennbare Gase, Lösungsmittel, Dämpfe, Staub, Luftfeuchtigkeit über 80% rel. Luftfeuchte, sowie Nässe.
- Das Gerät darf nicht in der Nähe von entzündlichen Materialien, offenem Feuer oder Gasen betrieben werden. Es besteht Explosionsgefahr!
- Achten Sie auf ausreichende Belüftung während der Betriebsphase, decken Sie den Solar Controller und die angeschlossenen Geräte niemals ab.
- Schützen Sie den Solar Controller vor elektromagnetischen Feldern sowie Erschütterungen und Vibrationen.
- Schützen Sie den Solar Controller vor Hitze! Sollte der Solar Controller aufgrund zu hoher Umgebungstemperatur zu warm werden, schaltet der Überhitzungsschutz das Gerät ab um Folgeschäden zu vermeiden. Warten Sie in diesem Fall bis das Gerät abgekühlt ist.
- Vermeiden Sie plötzliche Temperaturunterschiede! Dabei kann es im Solar Controller zu Kondenswasserbildung kommen! In diesem Fall muss der Solar Controller vor Inbetriebnahme mindestens eine Stunde an einem gut belüfteten Ort an die neue Umgebungstemperatur angepasst werden.
Batteriehinweise
- Batterien stellen bei nicht sachgemäßem Gebrauch eine große Gefahr für Menschen, Tiere und Umwelt dar. Beachten Sie stets die Sicherheitshinweise des Batterieherstellers!
- Batterien enthalten aggressive ätzende Säuren. Vermeiden Sie Haut- und Augenkontakt mit Flüssigkeiten aus der Batterie! Zerlegen Sie Batterien niemals! Ist Säure ins Auge oder auf die Haut gelangt, waschen Sie dieses sofort unter fließendem, kaltem Wasser aus! Suchen Sie danach sofort einen Arzt auf! Ist Säure auf Ihre Kleidung gelangt, entfernen Sie sofort die kontaminierte Kleidung und waschen Sie eventuell betroffene Hautstellen unter fließendem, kaltem Wasser gründlich ab.
Features
• Zuschaltbare Maximum Power Point (MPP) Laderegelung
- Automatische Detektion der Systemspannung (12V/24V)
• Eingangsspannungsbereich von 8V-70V
• Für alle Blei- (Offen, GEL, AGM) und LiFePO₄ Batterien geeignet
- Standby Funktion für geringen Eigenstromverbrauch
• Temperaturabhängige Korrektur der Ladeparameter
• Tiefentladeschutz
- Überladeschutz
• Temperaturschutzschaltung
• Verpolungsschutz
• Schaltbarer Lastausgang
- Steuerung, Überwachung und Parametrierung über optionale Zusatzgeräte möglich
Funktionsbeschreibung
Die MPPTplus ^+ Solar Controller sind moderne, mikroprozessorgesteuerte Geräte, die zum Laden von Batterien innerhalb von Solar Inselsysteme entwickelt wurden. Durch den MPPT (Maximum Power Point Tracker) wird die Solarleistung Ihrer Solarmodule optimal genutzt. Der effizienteste Arbeitspunkt der Solarmodule verändert sich durch Faktoren, wie Bestrahlungsstärke, Temperatur und der Typ der Solarzellen. Dieser optimale Arbeitspunkt (MPP- Maximum Power Point) wird ständig vom internen Mikroprozessor des Solar Controllers überwacht und vom MPPT so gesteuert, dass Ihre Batterie immer mit dem größten Strom geladen wird. Wenn die Ladeschussspannung Ihrer Batterie erreicht ist, schaltet der MPPTplus ^+ Solar Controller den Ladestrom ab. Über den Mikroprozessor werden auch alle wichtigen Schutzfunktionen, wie beispielsweise der Tiefentladeschutz, gesteuert. Dieser sorgt dafür, dass der Solar Controller den Lastausgang automatisch abschaltet, wenn die Batteriespannung auf 10,5V sinkt. Sobald die Batterie über das Solammodul entsprechend nachgeladen wurde, schaltet die Last automatisch wieder zu.
Der Lastausgang ist manuell per Drucktaster zuschaltbar und bietet die Möglichkeit sämtliche Verbraucher, welche am MPPTplus ^+ Solar Controller angeschlossen sind, mit einem Tastendruck ein- bzw. auszuschalten.
Mit Hilfe von Zusatzgeräten (Webbox, Touchscreen-Fernbedienung) kann darüber hinaus das Gerät und die angeschlossenen Komponenten gesteuert, parametriert und überwacht werden.

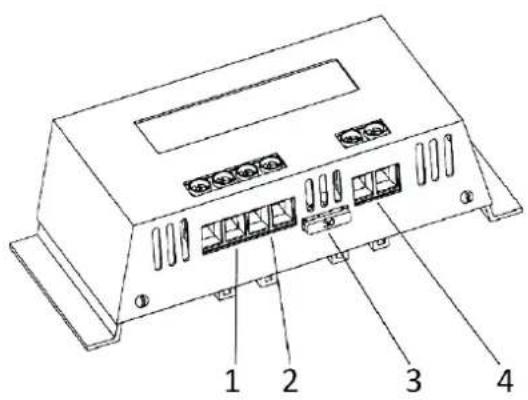

Anschluss- und Anzeigeelemente

- Anschluss für Solar Eingang (+/-) 5. USB-Schnittstellen
- Anschluss für Akku Ein-/Ausgang (+/-) 6. DIP-Schalter
- Sicherung 7. Taster für manuelle Batteriewahl
-
Anschluss für Last Ausgang (+/-) 8. Taster Verbraucher an/aus
-
Anschluss externer Temperaturfühler
-
LCD Display

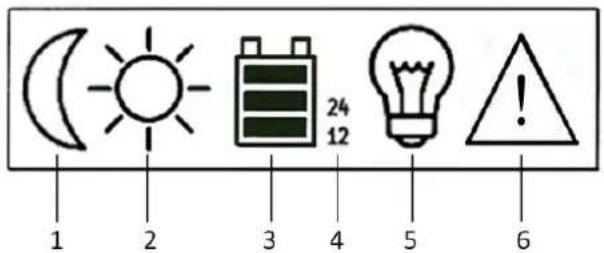

Display Anzeigen
Der MPPTplus' Solar Controller ist mit einem LCD Display ausgestattet, welches den Betrieb und die Kontrolle des Gerätes erleichtern soll. Die Bedeutung der jeweiligen Anzeigeelemente ist nachfolgend dargestellt:
- Es liegt keine Solarspannung an / Gerät im Standby-Modus
- Es liegt ausreichend Solarspannung an
- Batteriestatusanzeige
(siehe auch Batteriestatusanzeige) - Verwendetes Spannungssystem
- Statusanzeige Lastausgang
- Uberspannung am Batterieeingang
Batterie wird entladen

Batterie wird geladen
Batterie voll


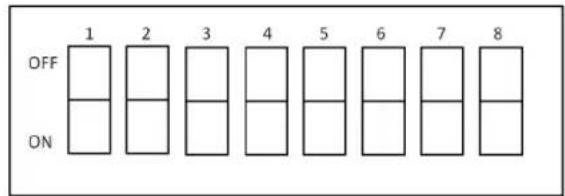

1 2 3 4 5 6 7 8 OFF ONDIP-Schalterbelegung
1/2: Adressierung des Geräts
3: MPPT-Funktion (Stellung OFF = Funktion aktiv)
4: Standby-Funktion (Stellung OFF = Funktion aktiv)
5/6: Auswahl des Akkutyps
7: Equalisationsladung (Stellung ON = Funktion aktiv)
8: nicht belegt
Hinweis: Die Umschaltung sollte immer bei ausgeschaltetem Gerät erfolgen!
Anpassen der Modulleistung an den Solar Controller
Achten Sie unbedingt darauf, dass die Modulleistung und der verwendete Solar Controller zueinander passen!
Wenn Sie eine Modulspannung haben, die bedeutend höher als die Batteriespannung ist, ergibt sich auf Grund der MPPT-Funktion ein höherer Ladestrom der Batterie als der angegebene maximale Strom des Moduls. Beispiel: Ein Modul mit 36V und 5A lädt eine 12V Batterie mit maximal 15A. Somit muss für dieses Modul ein MPPTplus' 20A verwendet werden.
Achtung: Wenn Sie einen Solar Controller mit zu niedriger Ladeleistung verwenden, kann dieser auf Dauer geschädigt werden!
Maximale Modulleistung:
| MPPTplus+ 10A MPPTplus | +20A MPPTplus | +30A | ||
| 12V Batteriesystemspannung | 120 W 240 W | 360 W | ||
| 24V Batteriesystemspannung | 240 W 480 W | 720 W | ||
Geräte Adressierung
Die MPPTplus ^+ Serie bietet die Möglichkeit insgesamt 4 Geräte gleichzeitig über eine Touchscreen-Fernbedienung (FB-04/FB-05) oder eine Webbox-LCD zu steuern. Zu diesem Zweck müssen alle verwendeten Geräte über die USB-Schnittstellen miteinander verbunden sein und dem jeweiligen Gerät eine eindeutige Adresse zugewiesen werden. Diese Zuweisung erfolgt über die DIP Schalter 1 und 2 auf der Rückseite das Geräts. Es gibt sich nachfolgende Adressierungsbelegung:
| DIP-Schalter 1 | DIP-Schalter 2 | Geräte Adresse |
| OFF | OFF | 1 |
| ON | OFF | 2 |
| OFF | ON | 3 |
| ON | ON | 4 |
Hinweis: Eine gleichzeitige Verwendung von Webbox-LCD und FB-04/FB-05 ist nicht möglich!
Standby Funktion
Wird die Standby-Funktion aktiviert, so schaltet der MPPTplus ^+ nach ca. 20s bei keiner oder unzureichender Spannung am Solareingang in den Standby Modus. Der Eigenstromverbrauch liegt hierbei bei <10mA. Auch die Stromversorgung der USB-Schnittstelle wird dabei abgeschaltet, sodass externe angeschlossene Geräte, welche über den USB-Anschluss mit Strom versorgt werden nicht mehr funktionsfähig sind.
Liegt ausreichend Solarleistung an, kehrt das Gerät automatisch und unverzüglich aus dem Standby Modus zurück. Die Solarspannung muss hierbei über der Batteriespannung liegen. Durch den Taster „Verbraucher an/aus“ kann das Gerät auch manuell reaktiviert werden.
Auswahl des Akkutyps und Systemspannung
Der MPPTplus ist für das Laden von Blei- (Offene, Gel, AGM) und LiFeP04-Akkus geeignet. Die Auswahl des jeweiligen Akkutyps erfolgt vor Inbetriebnahme über die DIP-Schalter (5/6) auf der Rückseite des Geräts.
| DIP-Schalter 5 | DIP-Schalter 6 | Akkutyp |
| OFF | OFF | Blei 12V |
| ON | OFF | Blei 24V |
| OFF | ON | AGM-Akku |
| ON | ON | LiFePO4 |
Die Detektion der jeweiligen Systemspannung (12V/24V) erfolgt grundsätzlich automatisch. Es besteht jedoch die Möglichkeit, die Systemspannung bei Blei-Akkus manuell festzulegen. Hierbei bei muss die gewünschte Systemspannung über die DIP-Schalter vorgegeben werden (Blei 12V, Blei 24V). Wird beim Anschluss der Batteriespannung der Taster „manuelle Batteriewahl“ gedrückt gehalten, so wird unabhängig von der tatsächlichen Batteriespannung, die voreingestellte Systemspannung übernommen. Dies kann beispielsweise bei tiefentladenen 24V Batterien sinnvoll sein.
Ladeverhalten
Die Ladung erfolgt je nach eingestellten Akkutyp in mehreren Stufen. Dieser kann über die DIP-Schalter auf der Rückseite des Geräts vorgenommen werden (siehe Punkt: „Auswahl des Akkutyps“). Die nachfolgende Tabelle gibt Auskunft über die jeweiligen Ladestufen.
| Blei-Akku 12V Blei-Akku 24V | AGM-Akku (12 V / 24 V) | LiFePO4-Akku (12 V / 24 V) | ||
| Ladestufe 1:- Ladeschlussspannung- Dauer | 14,1 V5 Minuten | 28,2 V5 Minuten | 14,7 V / 29,4 V5 Minuten | 14,6 V / 29,2 V45 Minuten |
| Ladestufe 2:- Ladeschlussspannung- Dauer | 13,8 Vunendlich | 27,6 Vunendlich | 13,8 V / 27,6 Vunendlich | 14,1 V / 28,2 V90 Minuten |
| Ladestufe 3:- Ladeschlussspannung- Dauer | Nicht verfügbar | Nicht Verfügbar | Nicht verfügbar | 13,8 V / 27,6 Vunendlich |
Die Ladeschlussspannung bei Blei-Akkus kann für die Ladestufe1 über Fernbedienung oder Webbox benutzerdefiniert eingestellt werden. Darüber hinaus erfolgt eine Temperaturkompensation (bei angeschlossenem Temperaturfühler) sowohl in Ladestufe 1 als auch in Ladestufe 2. Zusätzlich kann für diese Akkutypen eine Equalisationsladung eingestellt werden, indem vor Inbetriebnahme des Geräts der DIP-Schalter 7 auf „ON“ gestellt wird. Dabei wird die Dauer der Ladestufe 1 auf 60 Minuten erhöht. Wird das Ladeprofil für LiFePO4 ausgewählt, stehen die Einstellmöglichkeiten für die Ladeschlussspannung, Equalisationsladung und die Temperaturkompensation nicht zur Verfügung. Es können allerdings 4-zellige und auch 8-zellige LiFePO4-Akkus verwendet werden. Die Erkennung der einfachen bzw. doppelten Systemspannung und das daraus resultierende Ladeverhalten wird automatisch angepasst.
Equalisationsladung
Diese Ladefunktion sorgt dafür, dass die Ladestufe 1 nicht für 5 Minuten sondern für 60 Minuten gehalten wird. Somit können Sulfatschichten in der Batterie abgebaut werden. Diese Funktion kann gelegentlich verwendet werden, um die Lebensdauer Ihrer Batterie zu verlängern.
Montage
Um eine sachgemäße Inbetriebnahme zu gewährleisten, lesen Sie vor Gebrauch unbedingt diese Bedienungsanleitung mit den Sicherheitshinweisen vollständig und aufmerksam durch.
- Achten Sie bei der Montage darauf, dass der Solar Controller sowie alle weiteren Systemkomponenten für Kinder unzugänglich angebracht sind. Lebensgefahr!
- Montieren Sie den MPPTplus ^+ Solar Controller nicht unmittelbar über einer Wärmequelle! Achten Sie darauf, dass die Batterie in einem gut durchlüfteten Raum untergebracht ist! Achten Sie unbedingt auf die richtige Polarität!
- Sorgen Sie stets für eine ausreichende Belüftung Ihres Solar Controllers. Decken Sie niemals die Lüftungsschlitze des Solar Controllers ab. Betreiben Sie das Gerät nicht in der Nähe von leicht entflammbaren Materialien.
- Beachten Sie, dass in Batterien große Energiemengen gespeichert werden. Bei einem Kurzschluss können diese Energiemengen in kurzer Zeit freigesetzt werden. Folglich kann es am Ort des Kurzschlusses zu großer Hitzeentwicklung bzw. zu einem Brand kommen.
Anschluss des Solar Controllers
Alle Komponenten (Solarmodul, Batterie, Verbraucher und MPPTplus® Solar Controller) müssen in Spannung und Stromstärke aufeinander abgestimmt sein. Überprüfen Sie dazu die Angaben auf dem jeweiligen Typenschild. Wenden Sie sich im Zweifelsfall an Ihren Fachhändler. Achten Sie unbedingt auf die richtige Polarität!
Hinweis: Bei Verpolung am Lastausgang können Geräte, die selbst nicht abgesichert sind, zerstört werden. Die jeweiligen Verbraucher müssen deshalb individuell abgesichert werden!
Um einen sicheren Betrieb zu gewährleisten, müssen Sie unbedingt darauf achten, dass Sie beim Anschließen der einzelnen Systemkomponenten die richtige Reihenfolge einhalten.
1. Anschluss der Batterie:
Nach dem der richtige Batterietyp über die DIP-Schalter eingestellt wurde, wird die Batterie mit dem MPPTplus ^® Solar Controller mit Hilfe der dafür vorgesehenen Schraubklemmen verbunden. Hierbei ist darauf zu achten, einen geeigneten Kabelquerschnitt zu verwenden, um den Spannungsabfall und die Erwärmung der Kabel möglichst niedrig zu halten. Die Schraubklemmen sind für Kabelquerschnitte von bis zu 16mm ^2 ausgelegt.
Erforderliche Mindestquerschnitte:
- 1,5mm ^2 bis 10A
- 2,5mm ^2 bis 20A
- 4,0mm² bis 30A
Achten Sie darauf, dass die Zuleitung zwischen Batterie und MPPTplus ^+ Solar Controller vorschriftsmäßig abgesichert ist. Bei Verwendung des mitgelieferten Temperaturfühlers muss dieser direkt am Batteriegehäuse angebracht werden, um eine ordnungsgemäße Funktion zu gewährleisten.
2. Anschluss des Solarmoduls
Verbinden Sie das Solarmodul mit dem Solar Controller an den entsprechenden Schraubklemmen.
Hinweis: Die Leerlaufspannung des Solarmoduls darf bei maximal 70V liegen!
3. Anschluss der Last
Achten Sie beim Anschluss der Verbraucher auf die richtige Polarität!
Achtung: Stellen Sie sicher, dass der Lastausgang des Solar Controllers ausgeschaltet ist!
Der aktivierte Lastausgang wird über das Glühlampensymbol auf dem Display dargestellt. Durch Drücken des entsprechenden Tasters kann die Last an und ausgeschaltet werden.
Achtung: Die USB Schnittstellen sind nicht zur Verbindung des MPPTplus mit einem PC geeignet
Wechseln der Sicherung
Die Solar Controller der MPPTplus+ Serie sind mit einer Schmelzsicherung ausgestattet, welche von außen zugänglich ist und problemlos gewechselt werden kann.
Achtung: Die Sicherung darf nur durch eine der gleichen Type und mit gleicher Nennstromstärke ersetzt werden!
Betrieb mit optionalen Zusatzgeräten
Optional können alle Modelle der MPPTplus+ Solar Controller Serie mit einer Touchscreen Fernbedienung (FB-04, FB-05) oder einer Webbox gesteuert, parametriert und überwacht werden.
Hinweis: Um genauere Auskunft über die Funktionalität der entsprechenden Geräte kontaktieren Sie den Hersteller.
Technische Daten
Bitte beachten Sie zur Ausstattung und Stromstärke das jeweilige Typenschild Ihres Gerätes!
| MPPTplus+ 10A | MPPTplus+ 20A MPPTplus+ 30A | ||
| Systemspannung 12/24V | |||
| Unterstützte Akkutypen Bleibatterien (Offen, GEL, AGM), LiFeP04 | |||
| LadeschlussspannungenBlei/AGM/LiFePO4 | 12V-System: 14,1V / 14,7 V / 14,6 V 24V-System: 28,2V / 29,4V / 29,2 V | ||
| Ladeerhaltungsspannung 13,8 V / 27,6 V | |||
| Tiefentladeschutzspannung 10,5 V / 21,0 V | |||
| Rücksetzspannung 12,5 V / 25,0 V | |||
| Maximale Modulleistung12V-System / 24V- System | 120 W / 240 W 240 W / 480 W 360 W / 720 W | ||
| Solarmodul-Spannung 8 – 70 V | |||
| Maximaler Modul-/Laststrom 10 A 20 A 30 A / 20 A | |||
| Eigenstromverbrauch, aktiv | 50 mA | ||
| Eigenstromverbrauch, standby | < 10 mA | ||
| Betriebstemperatur | -20°C bis +60°C | ||
| Temperaturfühler | ja (extern) | ||
| Maximale Effizienz | >97% | ||
| Sicherung | 10 A 20 A | 30 A | |
| Gehäuse | Metall | ||
| Abmessungen | 187 x 55 x 78 mm | 187 x 55 x 103 mm | 187 x 55 x 141 mm |
| Gewicht | 0,59 kg | 0,73 kg | 0,95 kg |

Hinweis zum Umweltschutz
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. V2_10/2014
© IVT Innovative Versorgungs-Technik GmbH, Dienhof 14, D-92242 Hirschau
Tel: 09622-719910, Fax: 09622-7199120; Info@IVT-Hirschau.de; www.IVT-Hirschau.de
