BEDIENUNGSANLEITUNG SCDplus 15A IVT

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank für Ihr entgegengebrachte Vertrauen. Sie haben ein leistungsstarkes und zuverlüssiges Produkt erworben, das Ihnen bei sachgemäßer Handhabung lange Zeit gute Dienste leisten wird.

Bitte lesen Sie these Bedienungsanleitung sorgfaltig und vollständig durch, bevor Sie das Gerat in Betrieb behmen. Sie erhalten wichtige Hinweise fur einen sicheren Betrieb und fur die Wartung des Gerates.

Lieferumfang

Solar-Controller, Temperatursensor, Anschlussadapter für Spannungssensor, Bedienungsanleitung

Bestimmungsgemäße Verwendung

Die Solarregler der SCplus/SCDplus-Serie wurden zum Laden von Solar-Batterien (Blei-Säure, AGM, GEL) innerhalb eines Solar-Inselsystems entwickelt. Der Solar-Controller ist auch für das Laden von Lithium-Eisenphosphat-Akkus (LiFePO_4) mit integriertem BMS (Balancing Management System) geeignet.

Der Benutzer muss sicheren, dass das Gerät vor Feuchtigkeit und Nasse geschützt wird. Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung these Produktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.

Das gesamte Produkt darf nicht geändert bzw. umgebaut werden.

Sicherheitshinweise

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dieren nicht nur zum Schutz des Gerätes, sondern auch zum Schutz ihrer Gesundheit. Lesen Sie sichitte die folgenden Punkte aufmerksam durch. Bei Sach- oder Personenschaden, die durch unsachgemäß Handhabung oder Nichtbeachtung dieser Bedienungsanleitung bzw. der hier aufgeführten Sicherheitshinweise verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!

Allgemein

Aus Sicherheits- und Zulassungsgrunden (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.
- Dieses Gerät besteht nicht in Kinderhände! Stellen Sie sicher, dass das Gerät zu jeder Zeit kindersicher betrieben und gelagert wird.
Wartungs-, Einstellungen- oder Reparaturarbeiten duren nur von einem Fachmann/Fachwerkstatt durchgefuhrt werden. Zur Reparatur duren nur original Ersatzteile verwendet werden. Die Verwendung abweichender Ersatzteile kann zu erheblichen Sach- und Personenschäden führen!
- Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses konnte für Kinder zu einem gefährlichen Spielzeug werden!
- Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt. Lassen Sie den Solarladeregler in thisem Fall vor Wiederinbetriebnahme von geschultem Fachpersonal überprüfen.
- Wenn Sie Beschäftigungen feststellen, soarf das Gerät nicht mehr betrieben werden. Bringen Sie es in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.

Betrieb

Das Produkt darf nur in trockener Umgebung betrieben werden. Es darf nicht feucht oder nass werden, andernfalls besteht die Gefahr eines lebensgefährlichen elektrischen Schlages.
- Der Betrieb unter widrigen Umgebungsbedingungen ist unter allen Umständen zu vermeiden. Widrige Umgebungsbedingungen sind: Umgebungstemperaturen über 50^ , brennbare Gase, Lösungsmittel, Dämpfe, Staub, Luftfeuchtigkeit über 80% rel. Luftfeuchte, sowie Nasse.
Das Gerätarf nicht in der Näre von entzündlichen Materialien, offenem Feuer oder Gasen betrieben werden. Es besteht Explosionsgefahr!
- Achten Sie auf ausreichende Belüftung während der Betriebsphase,decken Sie den Solarladeregler und die angeschlossenen Geräte niemals ab.
Schutzen Sie den Solarladeregler vor elektromagnetischen Feldern sowie Erschütterungen und Vibrationen.
Schützen Sie den Solarladeregler vor zu hohen Umgebungstemperaturen!
- Vermeiden Sie plottliche Temperaturunterschiede! Dabei kann es im Solarladeregler zu Kondenswasser-Bildung kommt! In thisem Fall muss der Solarladeregler vor Inbetriebnahme mindestens eine Stunde an einem gut belufteten Ort an die neue Umgebungstemperatur angepasst werden.

Batteriehinweise:

Solar-Batterien stellen bei nicht sachgemäßem Gebrauch eine große Gefahr für Menschen, Tiere und Umwelt dar.

Beachten Sie stets die Sicherheitshinweise des Batterieherstellers!

Solar-Batterien enthalten aggressive atzende Saren. Vermeiden Sie Haut- und Augenkontakt mit Flüssigkeiten aus der Batterie! Zerlegen Sie Solar-Batterien niemals! Ist Säre ins Auge oder auf die Haut gelangt, waschen Sie these sofort unter fiefbendem, kaltem Wasser aus! Suchen Sie danach sofort einen Arzt auf! Ist Säre auf ihre Kleidung gelangt, entfern den Sie sofort die kontaminierte Kleidung und waschen Sie eventuell betroffene Hautstellen unter fiefbendem, kaltem Wasser gründlich ab.

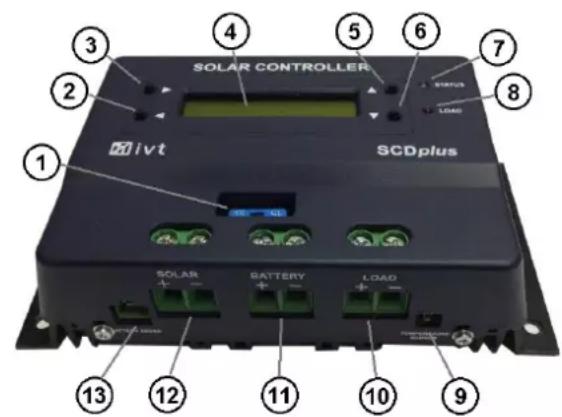

Anschlüsse und Bedienelemente

1. Sicherung
2. Taster (Pfeil links) (nur SCDplus)
3. Taster (Pfeil rechts) (nur SCDplus)
4. LCD-Display (nur SCDplus)
5. Taster (Pfeil hoch) (nur SCDplus)
6. Taster (Pfeil runter) (nur SCDplus)
7. LED „Status"
8. LED "Load"
9. Anschluss für Temperatursensor
10. + / - Anschluss Lastausgang
11. +/- Anschluss Solar-Batterie
12. +l Anschluss Solarmodul
13. Anschluss für Spannungssensor
14. "Load" Taster für Ein- und Ausschalten des Lastausgangs
15. USB-Anschluss für Konfiguration mit PC

Features

• Automatische Erkennung der Systemspannung (bei 12/24 V)
• Temperaturgesteuerte Laderegelung
• Einstellbarer Tiefentladeschutz mit Vorwannung
  Modul- und Lastabschaltung im Pluskreis
  Verschiedene Ladeprofile auswahlbar (SLA, AGM, GEL, LiFePO4, User)
  Einstellbarer Temperaturkoeffizient
• Programmierbares Ein- und Ausschalten des Lastausganges
• Energiezahler
• Funktionen mit PC-Software einstellbar
• Aufzeinung und Überwachung mittels PC-Software

Funktionsbeschreibung

Der Solar-Controller arbeitet nach dem Prinzip der pulsweitenmodulierten Serienregelung d.h. das Abregeln an der Ladegrenze wird durch eine Modulation des Ladestromes aus dem Solarmodul erreicht. Durch den Temperatur-Sensor wird die Ladeendspannung der Umgebungstemperatur automatisch angepasst.

Für eine optimale Funktionalität stehen umfangreiche Einstellmöglichkeiten zur Verflugung.

Bei den SC-Modellen können die Einstellungen mittels kostenloser Software am PC vorgenommen werden.

Für die Einstellungen der SCD-Modelle kann entweder die kostenlose PC-Software oder die Tasten und das Display des jeweiligen Gerätes verwendet werden.

Die PC-Software konnen Sie unter folgender Internetadresse herunterlagen: http://www.ict-hirschau.de/downloads

Montage

Um eine sachgemäß Inbetriebnahme zu gewährleisten, lessen Sie vor Gebrauch unbedingt diese Bedienungsanleitung mit den Sicherheitshinweisen vollständig und aufmerksam durch.

Wichtiger Hinweis:itte beachten Sie beim Anschlieben Ihr Solar-Komponenten unbedingt die richtige Reihenfolge!

• Achten Sie bei der Montage darauf, dass der Solarregler sowie alle weiteren Systemkomponenten für Kinder unzugänglich angebracht sind. Lebensgefahr!
  Montieren Sie den Solar-Controller nicht unmittelbar über einer Wärmequelle! Achten Sie darauf, dass die Batterie in einem gut durchlufteten Raum untergebracht ist! Achten Sie unbedingt auf die richtige Polarität!

Sorgen Sie stets fur eine ausreichende Beluftung Ihres Solarreglers. Decken Sie niemals die Luftungsschitze des Solarreglers ab. Betreiben Sie das Gerat nicht in der Nane von leicht entflammbaren Materialien.
- Beachten Sie, dass in Batterien große Energiemengen gespeichert werden. Bei einem Kurzschluss können diese Energiemengen in kurzer Zeit freigesetzt werden. Folglich kann es am Ort des Kurzschlusses zu großer Hitzeentwicklung bzw. zu einem Brand kommt.

Achtung: Alle Komponenten (Solarmodul, Batterie, Verbraucher und Solar-Controller) müssen in Spannung und Stromstärke aufe nander abgestimmt sein. Überprüfen Sie dazu die Angaben auf dem jeweiligen Typenschild. Wenden Sie sich im Zweifelsfall an ihren Fachhändler. Achten Sie unbedingt auf die richtige Polarität!

Wichtige Hinweise:

• Bei Verpolung am Lastausgang konnen Geräte, die selbst nicht abgesichert sind, zerstört werden. Die jeweiligen Verbraucher müssen deshalb individuell abgesichert werden.
• Um einen sicheren Betrieb zu gewährleisten, müssen Sie unbedingt darauf auf achten, dass Sie beim Anschlieben der einzelnen Systemkomponenten die richtige Reihenfolge einhalten.

Anschlussreihenfolge:

1. Anschluss der Batterie

Verbinden Sie die Batterie an den vorgesehen Schraubklemmen (11) am Solar-Controller. Um den Spanningsabfall gering und die damit verbundene Kabelerwärung niedrig zu halten, wird ein entsprechender Kabelquerschnitt empfohlen. Die Klemmen sind für die Aufnahme bis zu Querschnitten von 16mm^2 ausgelegt.

Die erforderlichen Mindestquerschnitte betragen: 1,5 mm² bis 15 A, 4,0 mm² bis 25 A, 10,0 mm² bis 40 A.
- Achten Sie darauf, dass die Zuleitung zwischen Batterie und Solar-Controller vorschrifsmäßig abgesichert ist.
- Batterie und Solar-Controller müssen im gleichen Raum mit gingem Abstand zueinander installiert werden.

2. Anschluss des Solarmoduls

Verbinden Sie das Solarmodul an den entsprechenden Schraubklemmen (12) am Solar-Controller.

3. Anschluss der Last

Verbinden Sie schließlich die DC-Verbraucher mit dem Lastausgang (10) des Solar-Controllers.

Die Anschlussbelegung kann anhand der Symbole am Solarregler oder aus Abbildung (siehe Anschlusses- und

Bedienelemente) entnommen werden.

Hinweise:

• Achten Sie beim Anschluss der DC-Verbraucher auf die richtige Polarität!
• Stellen Sie sicher, dass der Lastausgang des Solarreglers ausgeschaltet ist!

LED Anzeige

Die LED „Status“ (7) gibt Auskunft über den Ladezustand der Batterie:

aus Laderegler im Standby-Modus; kein Laden der Batterie
rot blinken Batteriespannung kurz vor unterem Entladelimit (Warnung vor Tiefentladung)
rot Batteriespannung am Entladimit; Lastausgang wird abgeschaltet (Tiefentladeschutz)
- grün wiederholend 1x kurz blinken Laden in Stage1-Modus
- grün wiederholend 2x kurz blinken Laden in Stage2-Modus
- grün wiederholend 3x kurz blinken Laden in Stage3-Modus

Die LED „Load" (8) gibt Auskunft über den Status des Lastausganges:

Aus Lastausgang aus
- Ein Lastausgang ein

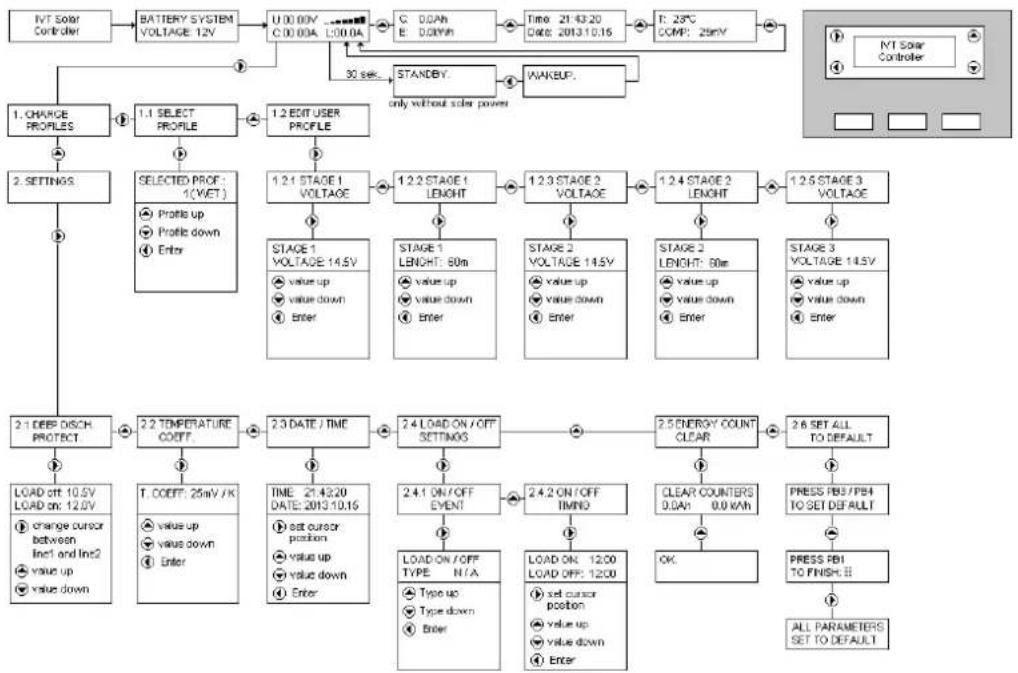

Eine detaillierte Erklärung der Lademodi findsie im Diagramm Menu-Beschreibung

Tiefentladeschutz

Solar-Batterien mussen vor Tiefentladung geschützt werden, da es sonst zu irreparablen Schäden kommt kann. Der Solar-Controller schützt die Batterien zuverlüssig vor Tiefentladung indem er bei Erreichen der Entladeschlussspannung die angeschlossene DC-Last abschlattet. Sobald die Batterien über die Solarzellen ausreichend nachgeladen werden, wird der Lastausgang automatisch in Abhängigkeit von den Voreinstellungen wieder eingeschlattet.

Überladeschutz

Wird die Ladeendspannung erreicht, ist die Batterie noch nicht vollständig geladen. Der Ladestrom wird dann reduziert, damit die Ladeendspannung nicht übersritten wird. Dieses Verfahren liegt die Batterie schonend und schnell ohne sie zu überladen.

Temperaturkompensation

Der Temperaturfuhler sorgt fur optimale Anpassung der Ladeendspannung an die Umgebungstemperatur der Batterie. Dafur sollenn Regler und Batterie im gleichen Raum sein.

Spannungssensor fur Batterie

Stellen Sie über den „Battery sense“-Anschluss (13) mit Hilfe des beigelegten Anschlussadapters eine Verbindung mit den Batteriepolen her, um eine noch prazisere Funktionse des Solardagerglers zu erhalten.

Wechsel der Sicherung

Der Solar-Controller hat für Lade- und Lastausgang eine leicht zugängliche Stecksicherung.

Achtung: Die Sicherungarf nur durch eine des gleichen Typs und mit gleicher Nennstromstarke ersetzt werden!

LCD-Anzeige (nur bei SCDplus-Modellen)

Wird der Solar-Controller mit der Batterie verbunden lauft fur ca. 10 Sekunden die Initialisierung-Phase.

Die Systemspannung wird durch die Sensoren identifiziert und übernommen (Abb. 2).

Während dieser Phase erscheinen im Display folgende Meldungen:

Achtung! Wahrend dieser Initialisierungs-Phase dürfen keine Tasten gedrückt werden!

In der Displayanzeige Abb. 3 werden folgende Daten angezeigt:

die aktuelle Batteriespannung (U:)
der aktuelle Ladestrom (C:)
der aktuelle Laststrom (L:)
der aktuelle Ladezustand (Balkenanzeige)

Durch Drücken der Taste wechseln Sie durch folgende Displaymeldungen:

In den Displayanzeigen Abb. 4 - Abb. 6 werden folgende Daten angezeigt:

die Gesamtladung (C:)
die Gesamtenergie (E:)
die aktuelle Uhrzeit (Time:)
das aktuelles Datum (Date:)
die Temperatur am Sensor (T_:)
der aktuell eingestellte Temperaturkoeffizient (COMP:)

Hinweis:

Wenn durch fehlende oder zu geringe Solarleistung keine Ladung der Batterien möglich ist, wechselt der Solar-Controller in den Standby-Modus.

Um den Standby-Modus aufzuheiten haben Sie folgende Möglichkeit:

automatisch durch ausreichende Solarleistung
- Betätigendes Tasters, Load' (14)
- Betätigen der Taste (2) (nur bei SCD-Modellen).

Standard Geräteinstellungen (bei 12V Batteriesystem)

Ladeprofil/Akkutyp: SLA (Blei-Saure-Batterie)

Tiefentladeschutz : 10,5 V (bei entsprechieten wird Lastausgang automatisch deaktiviert)

Temperaturkoeffizient: 25 mV/K

Lastausgangseinstellung: N/A (manuelle Aktivierung des Lastausganges durch Taster 14)

Parametrisierung und Überwachung des Solar-Controllers mittels Windows Software

Mit Hilfe der kostenloen Software konnen folgende Einstellungen bequem am PC vorgenommen werden: Datum, Uhrzeit, Ladeprofile, Tiefentladeschutz, Funktion des Lastausganges und Temperaturkoeffizient. Darüber hinaus konnen Sie die Betriebsdaten Ihres Geräts Überwachen und Aufzeichnen.

Die PC-Software konnen Sie unter folgender Internetadresse herunterlagen: http://www.ict-hirschau.de/downloads

(Der Download umfasst die beiden Dateien: „SC_series usb.inf" (Treiber) und „SCControl.msi" (Installationsdate))

Hinweis:

Der Solar-Controller kann sowohl mit, als auch ohne Batterieversorgungsspannung mit dem PC parametriert werden.

Bei angeschlossener Batteriespannung werden zusätzlich noch die aktuellen Betriebsdaten angezeigt, welche auch als *.txt Datei auf dem Rechner gespeichert werden können. (siehe Punkt „Betriebsdaten anzeigen")

Ist keine Batteriespannung angeschlossen, so erfolgt die Stromversorgung über das USB-Kabel. (USB powered mode")

Installation und Verwendung der Software:

Installation der Anwendung:

1. Doppelklichen Sie auf die Setupdatei „SCControl.msi" um die Installation der Software zu starten (Diese Datei kann auch verwendet werden um die Software zu deinstallieren)
2. Folgen Sie den Schritten des Installationsassistenten
3. Nach Abschluss des Installationsvorganges ist die Daten SCControl.exe auf dem Desktop verfügbar

Installation des Gerätekreibers:

1. Verbinden Sie nun den Solar-Controller mittels USB-Kabel mit Ihr PC
2. Starten Sie unter „Systemsteuerung“ den „Geräte-Manager“
3. Der Solar-Controller wird als "SC/SCD Series Solar Charger" angezeigt
4. Klichen Sie mit der rechten Maustaste auf das angezeigte Gerät Treibersoftware aktualisieren
5. Wahlen Sie Auf Computer nach Treibersoftware suchen
6. Wahlen Sie den Ordner in dem sich die Treiberdatei (SC_series usb.inf) befindet und bestätigen Sie mit „weiter"
7. Auftretende Sicherheits-Hinweise überspringen ( Treiber trotzdem installmenten)
8. Der Treiber wird installiert Das Gerät kann nun verwendet werden

Hinweis:

Be der Verwendung von Windows 8 konnen Probleme mit der Treiber Signatur aufreten. In thisem Fall muss das Erzwingen der Treibersignatur deaktiviert werden. Informieren Sie sich hierzu bei der Windows 8 Hilfe.

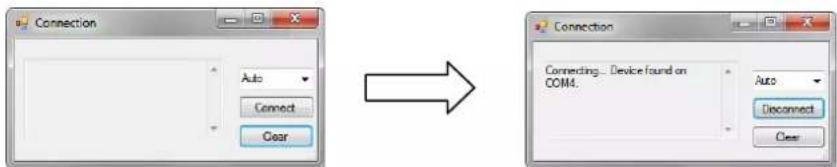

Gerat mit PC verbinden

1. Verbinden Sie nun den Solar-Controller mittels USB-Kabel mit Ihr PC
2. Starten Sie die Anwendung „SCcontrol.exe“
3. Wahlen Sie im Softwarefenster den Reiter „Connect to device" und betätigen Sie den Button „Connect"

1. Der PC erkennt automatisch den angeschlossenen Solar-Controller (das Fenster kann anschließend geschlossen werden)

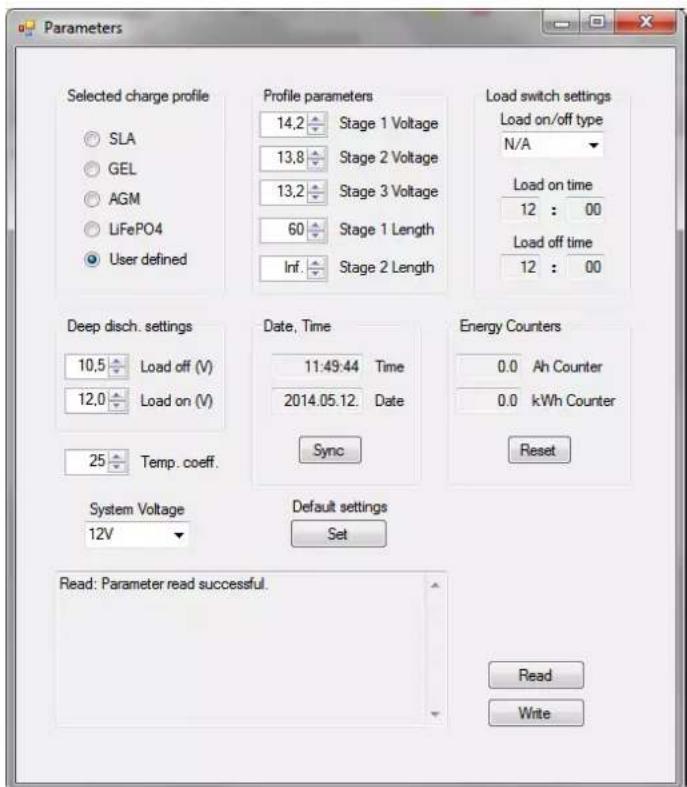

2. Um die gewünschten Geräte Einstellungen vorzunehmen, wahren sie den Reiter „Parameters"

Einstellung des Ladeprofils (Selected charge profile")

Hier konnen Sie das Ladeprofil fur den jeweils verwendeten Akkutypen anpassen. Zur Auswahl stehen SLA, GEL, AGM, LiFePO4 und User defined. Die entspruchenden Ladeprofil-Parameter werden bei „Profile parameters" angezeigt. Ist das Ladeprofil „User defined" ausgewählt, so konnen auch benutzerdefinierte Einstellungen der Ladestufen vorgenommen werden.

Ladeprofil/Akkutyp	Ladestufe 1Spannung	Ladestufe 1Dauer	Ladestufe 2Spannung	Ladestufe 2Dauer	Ladestufe 3Spannung
SLA	14,0 V	60 min	13,7 V	unendlich	-
GEL	14,1 V	90 min	13,7 V	unendlich	-
AGM	14,7 V	60 min	13,8 V	unendlich	-
LiFePO4	14,2 V	60 min	13,8 V	unendlich	-
USER	benutzerdefiniert	benutzerdefiniert	benutzerdefiniert	benutzerdefiniert	benutzerdefiniert

Hinweis:

Das benutzerdefinierte Ladeprofil sollte nur von erfahrenen Anwendern verwendet werden, da bei falschen Einstellungen der angeschlossene Akku nicht vollständig geladen bzw. beschädigt werden kann!

Obige Tabelle gilt fur ein 12V Batteriesystem. Bei 24V mssen die Spannungwerte verdoppelt werden. Bei 48V vervierfacht.

Einstellungen des Lastausganges ("Load switch settings")

Für den Lastausgang stehen vier Betriebsmodi zur Verfügung:

N/A: Lastausgang schaltet bei erreichter Entladeschlussspannung dauerhaft aus
- AUTO: Lastausgang schaltet bei erreichter Entladeschluxsspannung aus, bei Wiedereinschaftsspannung ein
D/N: Lastausgang schaltet nach 2 Minuten ohne Solarleistung ein (Nachtlichfunktion),

bei anliegender Solarleistung wieder aus

• TIME: Lastausgang schaltet bei vorprogrammierten Zeiten ein bzw. aus

Ist die Timer Funktion ausgewählt, so kann eine beliebige Uhrzeit zum Ein- und Ausschalten des Lastausganges definiert werden.

Hier zu stehen die beiden Eingabefelder „Load on time" und „Load off time" zur Verfügung.

Einstellung des Tiefenentladeschutzes (Deep disch. Settings")

Durch Einstellung des „Load off“-Wertes definierten Sie die Batteriespannung, bei welcher der Lastausgang ausgeschalten wird, um die

Batterie vor Tiefenentladung zu schutzten. Der „Load on“-Wert gibt vor, ab welcher Spannung die Last wieder zugeschalten wird, sofern der Lastausgangsmodus „Auto" gewählt wurde.

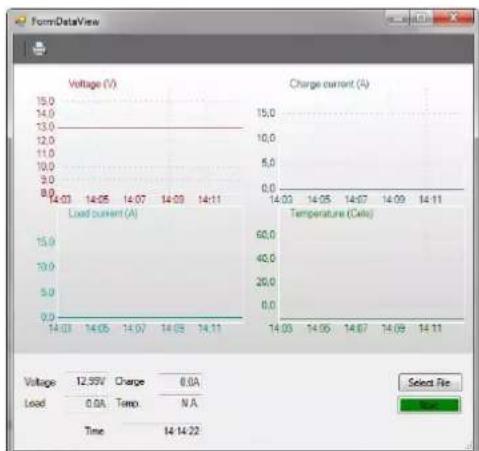

Betriebsdaten anzeigen (Data View-Modus)

Dierer Modus kann nur gewählt werden, wenn mindestens die Batteriespannung an den Solar-Controller angeschlossen ist.

Alle weiteren Daten werden nur dann angezeigt, wenn die entsprechenden Komponenten mit dem Solar-Controller verbunden sind.

Ihnen stehen folgende Funktionen für die Systemüberwachung zur Verflügung:

• Echzeitdarstellung(Diagramme) der aktuellen Betriebsdaten (Batteriespannung, Ladestrom, Laststrom, Temperatur)
• Speicherung der Betriebsdaten in einer *.txt Datei; inklusive Zeitstempel
• Ausdruck der aufgezeichneten Daten über ihren Drucker

Kurzerklarung:

Voltage: Batteriespannung

Time: aktuelle Uhrzeit

Select file: Speicherort für *.txt Datei

festlegen

Start/Stopp: Aufzeichnung starten/beenden

Drucker Symbol: Diagramme ausdrucken

Darüber hinaus kann das aktuelle Datum sowie die Uhrzeit synchronisiert, sowie der Energie Zähler zurückgesetzt werden.

Um die derzeit im Gerät hinterlegten Parameter auszulesen, wahren Sie den Button „Read".

Haben Sie alle gewünschten Einstellungen vorgenommen, so werden diese durch einen Click auf den „Write“-Button für das Gerät

übernommen. Die erfolgreiche Ausführung des Befehls wird im Statusfenster angezeigt.

Anschliebend konnen Sie über das „Connect to device“ Fenster die Verbindung mit dem Gerät trennen („Disconnect“).

Mit den vier Tasten am Display konnen folgende Einstellungen vorgenommen werden: Datum, Uhrzeit, Ladeprofile, Tiefentladeschutz, Funktion des Lastausganges und Temperaturkoeffizient (siehe folgende Menu-Tabelle).

Hinweis: Angewählte Menupunkte konnen mit der jeweils darunter liegender Taste rückgangig gemacht werden.

Die im Diagramm dargestelltien Werte und Daten in den Menus dienen nur als Beispiel und konnen gingfugig von der tatsächlichen Anzeige abweichen.

Begriffe und Abkürzungen in der Menüdarstellung

U: Spannung

Stage Voltage:

Spannung in Ladephase

Anwenderspezifisches Ladeprofil

T: Temperatur Charge Profile: Ladeprofil

Deep Disch.Protection: Energy Count:

Tiefentladungschutz
Energiezahler

Time: Uhrzeit

Date: Datum

Load: Lastausgang

SLA: Blei-Säure-Batterie

AGM:

Blei-Säure-Absorbent-Glass-Mat-Batterie Lithium-Eisen-Phosphat-Batterie

GEL: Blei-Gel-Batterie

e Ursachen und Abhilfe

Achtung! In Batterien sind große Energiemengen gespeichert. Bei Kurzschluss konnen diese Energiemengen in kurzer Zeit frei werden und am Ort des Kurzschlusses durch große Hitzeentwicklung einen Brand verursachen.

Symptom	Ursache	Abhilfe
Alle LEDs aus, Display aus	Batterie ist entladenAnschlusskabel defect oder loseAnschlusskabel falsche PolungSicherung defect	Batterie vorladenAnschlusskabel befestigenKabel polungsrichtig anschliebenUrsache beheben, Sicherung ersetzen
Alle LEDs aus, Display zeigt „STANDBY“	keine ausreichende SolarleistungSolarkabel defect	Solarflächen prüfenUnterbrechung oder Kurzschluss beheben
Display zeigt 12V-Systemstatt 24V-System	24V-Batterie ist beiInbetriebnahme tiefentlagen	Batterie vorladen
LED „Status“ blinkt rot	Vorwarnung Tiefentladung	Belastung der Batterie verringnern
LED „Status“ leuchtet rot	Tiefentladungsschutz aktivAufladung abwarten	Belastung der Batterie verringnern
Batterie wird nicht vollgeladen	falsches Ladeprofil gewählt Ladeprofil anpassen
Batterie wird überladen	falsches Ladeprofil gewählt	Ladeprofil anpassen

Technische Daten

	SCplus 15 A	SCplus 25 A	SCplus 40 A	SCDplus	15A	SCDplus	25A	SCDplus 40 A	SCDplus 40 A/48 V
Systemspannung	12/24 V	12/24 V	12/24 V	12/24 V	12/24 V	48 V
Max. Solarmodulspannung	50 V	50 V	50 V	50 V	90 V
Maximaler Modul-/Laststrom	15 A	25 A	40 A	15 A	40 A	40 A
Empfohlene Modulleistung	180/360 W	300/600 W	480/960 W	180/360 W	300/600 W	480/960 W	1920 W
Ladeschlusspannung, SLA	14,0/28,0 V							56 V
Ladeschlusspannung, GEL	14,1/28,2 V							56,4 V
Ladeschlusspannung, AGM	14,7/29,4 V							58,8 V
Ladeschlusspannung, LiFePO4	14,2/28,4 V							56,8 V
Erhaltungsladung, SLA/GEL	13,7/27,4 V							54,8 V
Erhaltungsladung, AGM/LiFePO4	13,8/27,6 V							55,2 V
Tiefentladeschutz	10,5/21,0 V							42,0 V
Rücksetzspannung	12,0/24,0 V							48,0 V
Sicherung	15 A	25 A	40 A	15 A	40 A
Eigenstromverbrauch, aktiv	25 mA	25 mA	25 mA	50 mA	50 mA	50 mA	50 mA	50 mA
Eigenstromverbrauch, standby	< 10 mA
Betriebstemperatur	-20 °C bis +60 °C
Temperaturfuhler	ja (extern)
PC Schnittstelle	USB (Typ B)
Max. Effizienz	98%
Gehäuse	Kunststoff
Abmessungen	19,0 x 10,5 x 5,5 cm
Gewicht	0,46 kg	0,46 kg	0,48 kg	0,52 kg	0,52 kg	0,54 kg	0,54 kg
Art.-Nr.	200038	200039	200040	200041	200042	200043	200044

D - Hinweis zum Umweltschutz

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist daraufhin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum

Schutze unserer Umwelt.itte erfragen Sie bei der Gemeindeverwaltung die zustandige Entsorgungsstelle.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung.

IVT Innovative Versorgungs-Technik GmbH, Dienhof 14, 92242 Hirschau

Tel. [phone], Fax. [phone] e-Mail: [e-mail] Internet: www.IVT-Hirschau.de

Dear customer,

IVT Innovative Versorgungs-Technik GmbH, Dienhof 14, 92242 Hirschau

Phone [phone], Fax. [phone] e-mail: [e-mail] Internet: www.IVT-Hirschau.de

IVT Innovative Versorgungs-Technik GmbH, Dienhof 14, 92242 Hirschau

Tel. [phone], Fax. [phone] e-Mail: [e-mail] Internet: www.IVT-Hirschau.de

Geachte klant,

Bveiliging gegen diepontlading

Bveiliging gegen diepontlading: 10,5 V

Bescherming gegen diepontlading

Time: Tijdstep

Date: Datum

Energy Count:

Energiemeter

Load: Belastingsuitgang

SLA: Lood-zuur-accu

AGM:

Lood-zuur-accou, "Absorbed Glass Materia"l-accu

GEL: Lood-gel-accu

LiFePO4:

IVT Innovative Versorgungs-Technik GmbH, Dienhof 14, D-92242 Hirschau

Tel. [phone], Fax. [phone] E-mail: [e-mail] - Website: www.IVT-Hirschau.de

Notizen:

Notes:
