M3 MicTrak - Enregistreur de voix ZOOM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Enregistreur de voix ZOOM M3 MicTrak avec plusieurs entrées audio, qualité d'enregistrement haute définition, et compatibilité avec divers formats audio.
Utilisation	Idéal pour les journalistes, les podcasteurs et les musiciens, permettant un enregistrement facile et portable dans divers environnements.
Maintenance et réparation	Nettoyer régulièrement les entrées et sorties audio, vérifier les mises à jour du firmware, et consulter le service après-vente pour toute réparation nécessaire.
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes, utiliser un étui de protection lors du transport.
Informations générales	Vérifier la compatibilité avec les accessoires audio, lire le manuel d'utilisation pour une configuration optimale, et consulter les avis des utilisateurs avant l'achat.

FOIRE AUX QUESTIONS - M3 MicTrak ZOOM

Comment allumer le ZOOM M3 MicTrak ?

Pour allumer le ZOOM M3 MicTrak, appuyez et maintenez le bouton d'alimentation situé sur le côté de l'appareil jusqu'à ce que le voyant d'alimentation s'allume.

Comment transférer les fichiers audio sur mon ordinateur ?

Connectez le ZOOM M3 MicTrak à votre ordinateur à l'aide d'un câble USB. L'appareil sera reconnu comme un disque externe. Ouvrez le dossier approprié et copiez les fichiers souhaités sur votre ordinateur.

Pourquoi mon enregistrement est-il silencieux ?

Assurez-vous que le niveau de gain est correctement réglé. Vérifiez également que le microphone n'est pas en mode muet et que le volume de lecture est suffisamment élevé.

Comment régler le niveau de gain ?

Utilisez le bouton de gain situé sur le dessus de l'appareil. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le gain et dans le sens inverse pour le diminuer. Surveillez les indicateurs LED pour éviter la saturation.

Comment supprimer un enregistrement ?

Accédez au menu des fichiers, sélectionnez l'enregistrement que vous souhaitez supprimer, puis choisissez l'option 'Supprimer'. Confirmez votre choix pour finaliser la suppression.

Mon ZOOM M3 MicTrak ne s'allume pas, que faire ?

Vérifiez si la batterie est chargée ou si l'appareil est correctement alimenté. Si vous utilisez des piles, remplacez-les par des piles neuves. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment enregistrer en stéréo ?

Pour enregistrer en stéréo, assurez-vous que le microphone est configuré en mode stéréo dans les paramètres de l'appareil. Sélectionnez ensuite la source audio appropriée pour l'enregistrement.

Comment changer la qualité d'enregistrement ?

Accédez au menu des paramètres d'enregistrement et sélectionnez la qualité souhaitée (par exemple, WAV ou MP3) ainsi que la fréquence d'échantillonnage. Confirmez les modifications avant de commencer l'enregistrement.

Comment utiliser le ZOOM M3 MicTrak avec un smartphone ?

Utilisez un adaptateur compatible pour connecter le ZOOM M3 MicTrak à votre smartphone. Assurez-vous que l'application d'enregistrement sur votre téléphone est configurée pour utiliser l'entrée externe.

Est-ce que le ZOOM M3 MicTrak peut être utilisé avec un trépied ?

Oui, le ZOOM M3 MicTrak est équipé d'un pas de vis standard pour trépied, ce qui vous permet de le fixer à un trépied pour un meilleur soutien lors de l'enregistrement.

MODE D'EMPLOI M3 MicTrak ZOOM

Mode d'emploi Vous devez lire les Précautions de sécurité et d'emploi avant toute utilisation. ©2023 ZOOM CORPORATION La copie et la reproduction partielles ou totales de ce document sans permission sont interdites. Les noms de produit, marques déposées et noms de société mentionnés dans ce document sont la propriété de leurs détenteurs respectifs. Toutes les marques de commerce et déposées citées dans ce document n'ont qu'un but indicatif et ne sont pas destinées à enfreindre les droits de leurs détenteurs respectifs. Une visualisation correcte n'est pas possible sur des appareils avec affichage en niveaux de gris.Remarques concernant ce mode d'emploi Vous pouvez avoir besoin de ce mode d'emploi dans le futur. Gardez-le en un lieu vous permettant d'y accéder facilement. Le contenu de ce document et les caractéristiques de ce produit sont sujets à modifications sans préavis.

• Windows® est une marque de commerce ou déposée de Microsoft® Corporation.

• Mac, macOS et iPad sont des marques déposées d'Apple Inc. aux USA et dans d'autres pays.

• iOS est une marque de commerce ou déposée de Cisco Systems, Inc. aux USA et dans d'autres pays, et elle est utilisée sous licence.

• Android est une marque de commerce de Google LLC.

• Le logo microSDXC est une marque de commerce de SD-3CLLC.

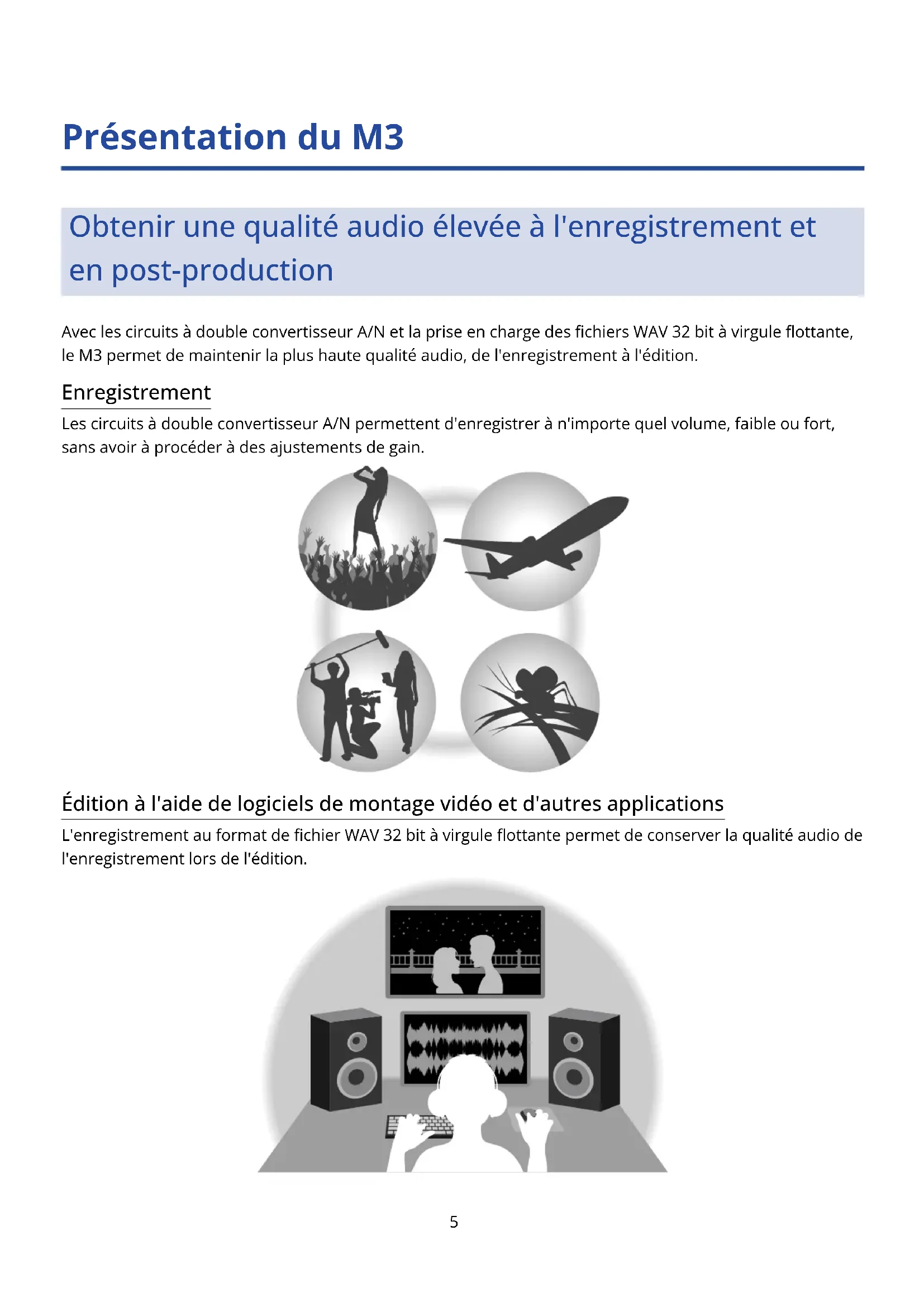

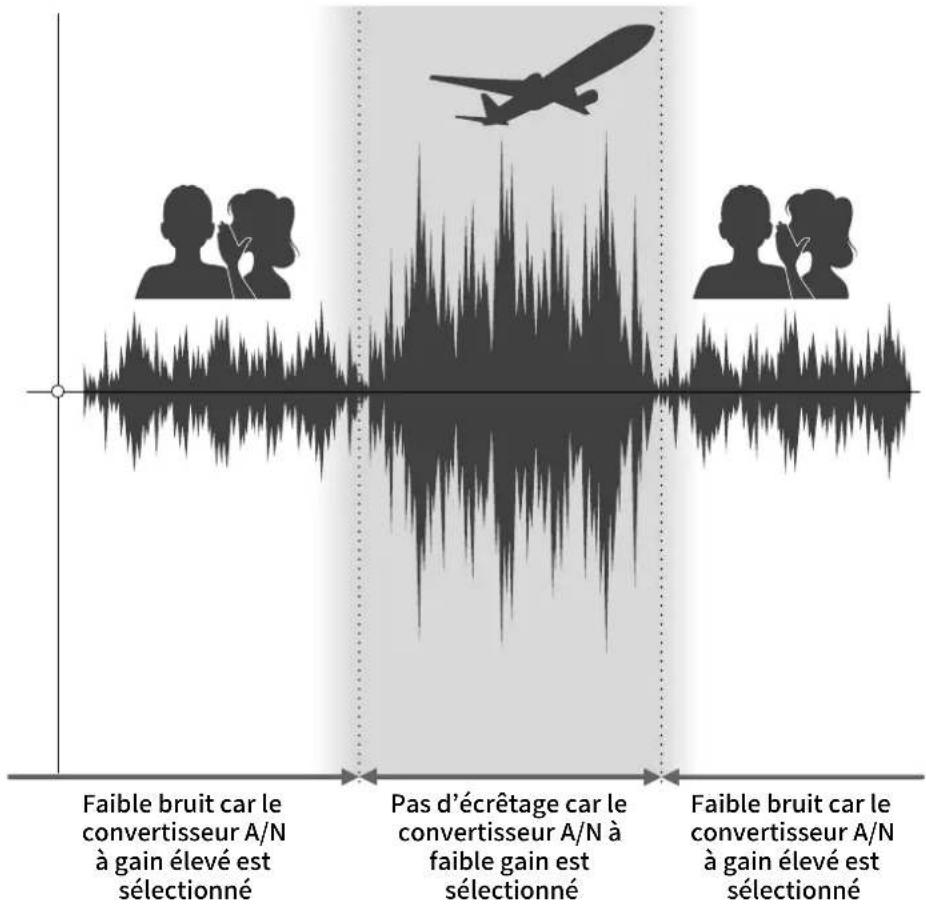

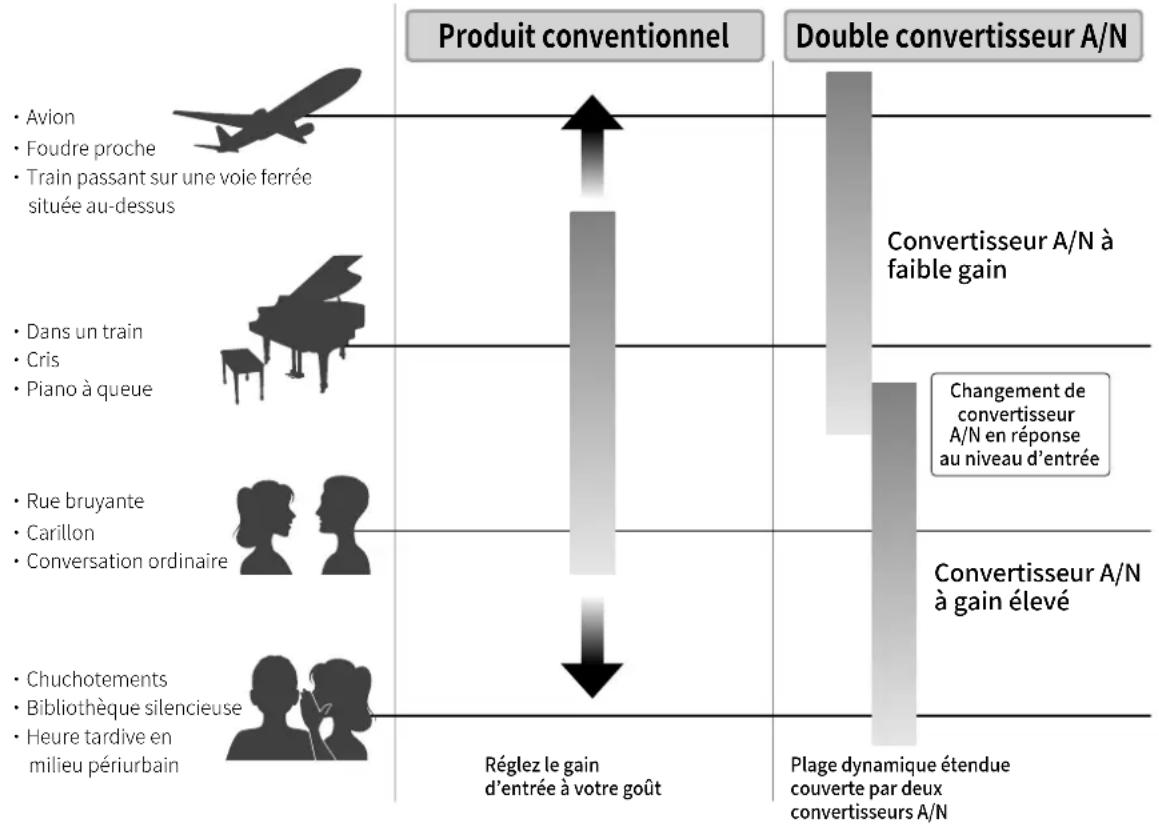

• L'enregistrement de sources soumises à droits d'auteur dont des CD, disques, bandes, prestations live, œuvres vidéo et émissions sans la permission du détenteur des droits dans tout autre but qu'un usage personnel est interdit par la loi. ZOOM CORPORATION n'assumera aucune responsabilité quant aux infractions à la loi sur les droits d'auteur. 2Table des matières Remarques concernant ce mode d'emploi............................................................................................................. 2 Présentation du M3.................................................................................................................................................... 5 Obtenir une qualité audio élevée à l'enregistrement et en post-production....................................................5 Obtention d'une super directivité.......................................................................................................................... 10 Système de prise de son au format Mid-Side......................................................................................................10 Fonctions des parties................................................................................................................................................11 Processus d'enregistrement.................................................................................................................................... 15 Préparations...............................................................................................................................................................16 Fourniture de l'alimentation....................................................................................................................................16 Insertion de cartes microSD....................................................................................................................................18 Formatage de la carte microSD au démarrage....................................................................................................19 Démarrage sans formatage de la carte microSD.................................................................................................21 Mise hors tension......................................................................................................................................................21 Montage sur un appareil photo..............................................................................................................................22 Réglages du matériel................................................................................................................................................ 23 Réglages d'entrée......................................................................................................................................................24 Réglage de la largeur stéréo................................................................................................................................... 24 Réduction du bruit (coupure des basses fréquences)........................................................................................ 25 Enregistrement.......................................................................................................................................................... 26 Écoute de contrôle des sons entrants...................................................................................................................26 Enregistrement...........................................................................................................................................................27 Lecture des enregistrements.................................................................................................................................. 28 Gestion des fichiers.................................................................................................................................................. 29 Structure des dossiers et fichiers du M3.............................................................................................................. 29 Transfert de fichiers vers des ordinateurs............................................................................................................31 Emploi comme micro USB....................................................................................................................................... 33 Connexion d'ordinateurs, de smartphones et de tablettes............................................................................... 33 Gestion du firmware.................................................................................................................................................35 Vérification de la version du firmware.................................................................................................................. 35 Mise à jour du firmware.......................................................................................................................................... 35 Utilisation de M3 Edit & Play.................................................................................................................................. 36 Présentation de l'écran de M3 Edit & Play........................................................................................................... 36 Installation de M3 Edit & Play.................................................................................................................................38 Réglage et vérification de divers paramètres du M3.......................................................................................... 39 Sélection de fichiers..................................................................................................................................................41 Lecture de fichiers.....................................................................................................................................................42 Emploi de la fonction d'exportation.......................................................................................................................45 Menu de l'application M3 Edit & Play....................................................................................................................47 Annexe........................................................................................................................................................................ 48 Guide de dépannage................................................................................................................................................ 48 3Caractéristiques techniques.................................................................................................................................... 50 4Présentation du M3 Obtenir une qualité audio élevée à l'enregistrement et en post-production Avec les circuits à double convertisseur A/N et la prise en charge des fichiers WAV 32bit à virgule flottante, le M3 permet de maintenir la plus haute qualité audio, de l'enregistrement à l'édition. Enregistrement Les circuits à double convertisseur A/N permettent d'enregistrer à n'importe quel volume, faible ou fort, sans avoir à procéder à des ajustements de gain. Édition à l'aide de logiciels de montage vidéo et d'autres applications L'enregistrement au format de fichier WAV 32bit à virgule flottante permet de conserver la qualité audio de l'enregistrement lors de l'édition. 5Présentation du circuit à double convertisseur A/N Pour chaque circuit d'entrée, le M3 possède deux convertisseurs A/N ayant leurs propres gains d'entrée. Cette conception permet un enregistrement audio de haute qualité sans avoir à régler le gain, une étape qui était normalement indispensable. Une plage dynamique étonnante La combinaison de deux convertisseurs A/N permet d'obtenir une plage dynamique étendue inaccessible avec un seul convertisseur A/N. Convertisseur A/N à gain élevé Convertisseur A/N à faible gain Changement de convertisseur A/N en réponse au niveau d’entrée ・Avion・Foudre proche・Train passant sur une voie ferrée située au-dessus ・Dans un train・Cris・Piano à queue・Rue bruyante・Carillon・Conversation ordinaire・Chuchotements・Bibliothèque silencieuse・Heure tardive en milieu périurbain Plage dynamique étendue couverte par deux convertisseurs A/N Réglez le gaind’entrée à votre goût Double convertisseur A/N Produit conventionnel 6Commutation entre les deux convertisseurs A/N Le M3 surveille constamment les données des deux convertisseurs A/N et sélectionne automatiquement celui qui donne les meilleurs résultats d'enregistrement. Faible bruit car le convertisseur A/N à gain élevé est sélectionné Faible bruit car le convertisseur A/N à gain élevé est sélectionné Pas d’écrêtage car le convertisseur A/N à faible gain est sélectionné 7Présentation des fichiers WAV 32bit à virgule flottante Les fichiers WAV 32bit à virgule flottante offrent les avantages suivants par rapport aux fichiers WAV 16/24bit conventionnels. Ces caractéristiques permettent de maintenir la qualité du son durant l'enregistrement et même au cours de l'édition ultérieure. Avantage en termes de résolution Les fichiers WAV 32bit à virgule flottante ont l'avantage de pouvoir maintenir une haute résolution même à faible volume. Par conséquent, les sons doux peuvent être rendus plus forts en édition après l'enregistrement sans pour autant dégrader leur qualité. ■ WAV 16/24bit Augmentation du volume Résolution faible ■ WAV 32bit à virgule flottante Augmentation du volume Résolution élevée 8Avantage en termes d'écrêtage Si une forme d'onde a été écrêtée par exemple lors de sa sortie du M3 ou dans un logiciel d'édition, elle peut être modifiée après l'enregistrement pour réduire son volume et retrouver une forme d'onde non écrêtée car les données contenues par le fichier WAV 32bit à virgule flottante ne souffrent pas elles-mêmes de l’écrêtage. ■ WAV 16/24bit Enregistrement écrêté Réduction du volume Toujours écrêté ■ WAV 32bit à virgule flottante Enregistrement écrêté Réduction du volume Pas d'écrêtage 9Obtention d'une super directivité Avec une seule capsule de micro et une structure originale de tube acoustique, un rapport signal/bruit élevé et une super directivité ont pu être obtenus. C'est idéal pour l'emploi comme micro monté sur un appareil photo reflex numérique. Système de prise de son au format Mid-Side Le format Mid-Side est utilisé pour capturer un signal audio stéréo au moyen d'un micro central et d'un micro latéral. Le micro central capte le son central venant de devant tandis que le micro latéral capte le son venant de la gauche et de la droite. Le tout est converti en stéréo et enregistré. La largeur de la stéréo peut être modifiée à ce moment-là en ajustant le niveau d'enregistrement du micro latéral. En outre, en plus du fichier stéréo normal, des fichiers séparés (au format M/S RAW) pour les signaux des deux microphones, central et latéral, sont enregistrés sur la carte microSD, ce qui permettra d'ajuster ultérieurement la largeur stéréo. Cela ouvre tout un éventail de types d'enregistrement, du mono super-directif, qui est fréquemment utilisé, au stéréo qui nécessiterait normalement la préparation de micros séparés. Mid Side

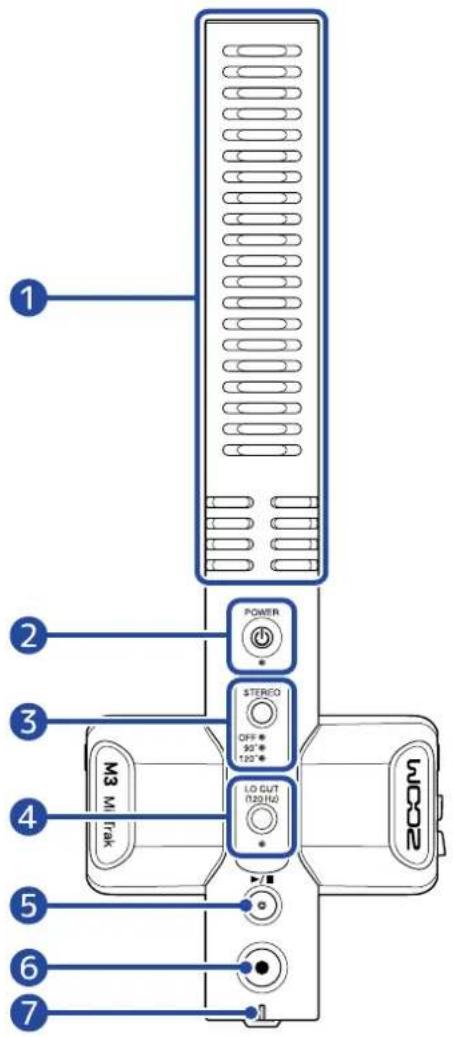

10Fonctions des parties Face supérieure ■ Face supérieure

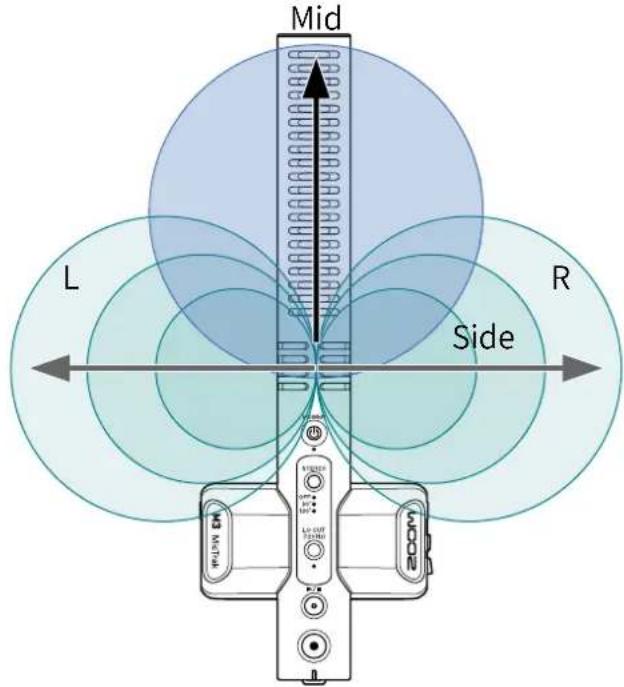

Micro canon intégré (format mid-side) Il s'agit d'un micro canon super-directionnel. L'inclusion d'un micro latéral permet d'enregistrer en stéréo.

Touche/voyant d'alimentation POWER Met l'unité sous/hors tension. Lorsque l'unité est sous tension, le voyant POWER s'allume comme suit.

• Allumé en vert: piles/batteries suffisamment chargées ou une alimentation externe est connectée

• Clignotant (lentement) en orange: piles/batteries faiblement chargées

• Clignotant (rapidement) en orange: piles/batteries très faiblement chargées

Touche/voyants STEREO Elle permet de régler la largeur de la stéréo. Appuyez sur cette touche pour faire défiler les réglages, qui sont indiqués par les voyants. 11Sur OFF, le micro peut être utilisé comme micro canon mono.

Touche/voyant LO CUT (coupe-bas) Les basses fréquences peuvent être coupées pour réduire par exemple le bruit du vent et les plosives. Le voyant LO CUT s'allume lorsque la fonction coupe-bas est activée.

Touche LECTURE/STOP Lance et arrête la lecture du dernier fichier enregistré.

Touche REC (enregistrement) Lance et arrête l'enregistrement. En appuyant sur cette touche et en la maintenant enfoncée lorsque vous commencez à enregistrer, vous activez le mode de maintien de l'enregistrement, qui désactive toutes les autres opérations jusqu'à la fin de l'enregistrement. Pressez et maintenez à nouveau cette touche REC pour arrêter l'enregistrement.

Voyant REC/PLAY (enregistrement/lecture) Indique l’état d’enregistrement/lecture.

• Enregistrement: allumé en rouge.

• Lecture: clignotant en vert. L'état de l'alimentation est indiqué de la même manière qu'avec le voyant POWER. 12Côtés gauche et droit ■ Côté gauche ■ Côté droit

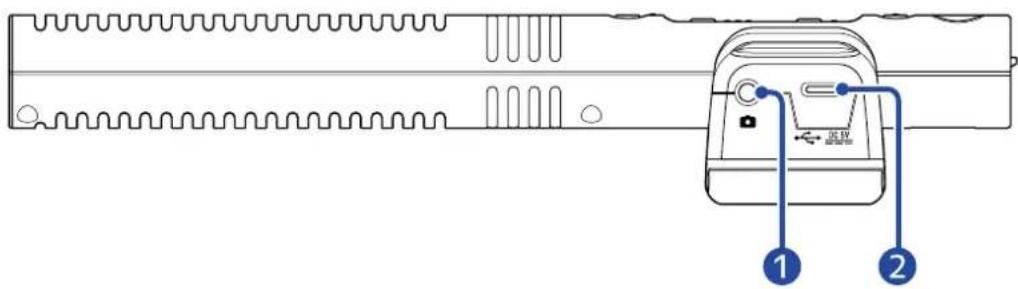

Prise de sortie de niveau ligne Ce mini-jack stéréo peut être utilisé pour produire le signal audio. Connectez-lui l'entrée externe d'un appareil photo reflex numérique ou d'un autre appareil.

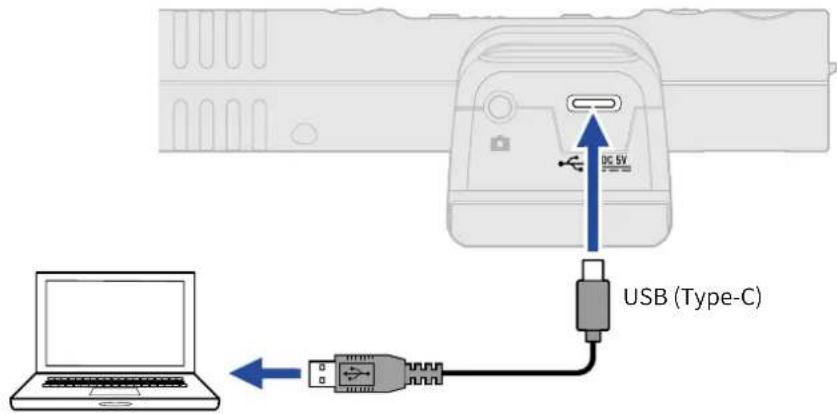

Port USB (Type-C) Il permet de recevoir l'alimentation venant d'une source externe, de se connecter à un ordinateur pour l'emploi comme micro USB et d'effectuer des réglages avec l'application dédiée. L’alimentation par le busUSB est possible.

Touches VOLUME du casque Règlent le volume d’écoute au casque.

Prise de sortie casque Utilisez-la pour fournir le son à un casque. 13Faces avant/inférieure ■ Face avant ■ Face inférieure

Lecteur de carte microSD Insérez ici une carte microSD.

Capot du compartiment des piles Ouvrez-le pour installer ou retirer les pilesAA. (→Installation des piles) 14Processus d'enregistrement L'enregistrement suit le processus représenté ci-dessous. Préparation avant l’enregistrement

• Insérez une carte microSD (→Insertion de cartes microSD)

• Fournissez une alimentation électrique (→Installation des piles,

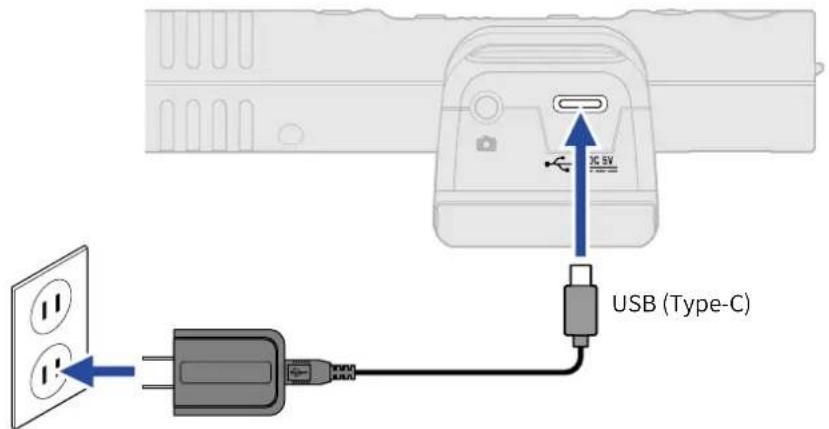

• Connexion d'un adaptateur secteur)

• Mettez sous tension (→Formatage de la carte microSD au démarrage,

• Démarrage sans formatage de la carte microSD)

• Connectez par exemple un appareil photo reflex numérique (→Montage sur un appareil photo)

• Effectuez les réglages du matériel (→Réglages du matériel)

• Effectuez les réglages relatifs à l'entrée (→Réglages d'entrée) Enregistrement

• Lancez l'enregistrement avec et pressez pour l'arrêter (→Enregistrement) Lecture et vérification

• Lisez et vérifiez l'enregistrement sur le M3 ou sur un ordinateur (→Lecture des enregistrements, Utilisation de M3 Edit & Play) 15Préparations Fourniture de l'alimentation Le M3 peut fonctionner sur piles ou au moyen d'une alimentation connectée à son port USB (adaptateur secteur, alimentation par le bus USB ou batterie portable). Si une alimentation est connectée au port USB, elle aura priorité sur les piles.

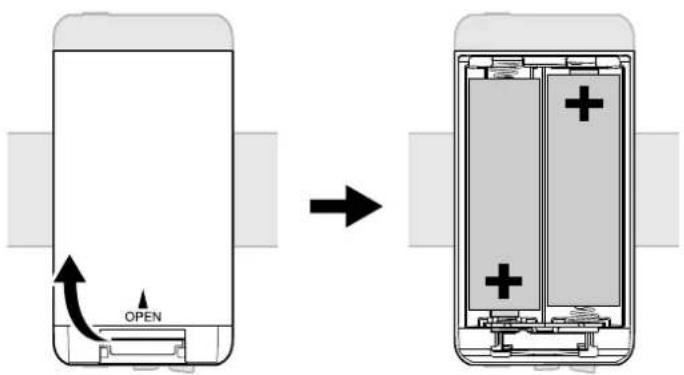

Installation des piles Pour alimenter le M3 avec des piles, ouvrez le couvercle des piles en appuyant dessus et installez deux pilesAA. NOTE:

• N'utilisez qu'un seul type de piles (alcalines, NiMH ou lithium) à la fois.

• Utilisez l'application M3 Edit & Play pour indiquer le type des piles/batteries utilisées afin d’obtenir un affichage fidèle de la charge restante. (→Indication du type des piles/batteries utilisées)

• Quand le témoin indique que la charge des piles faiblit, coupez immédiatement l'alimentation et installez de nouvelles piles. La charge des piles peut être vérifiée à l'aide des voyants POWER et REC/PLAY. (→Face supérieure) 16Connexion d'un adaptateur secteur Branchez le câble de l'adaptateur secteur dédié (AD-17) au port USB (Type-C) et branchez l'adaptateur secteur à une prise de courant. USB (Type-C) Emploi d'autres sources d'alimentation En connectant le port USB (Type-C) à un ordinateur, le M3 peut être alimenté par le bus USB. En outre, une batterie portable de 5V (disponible dans le commerce) peut également servir d'alimentation. USB (Type-C) 17Insertion de cartes microSD

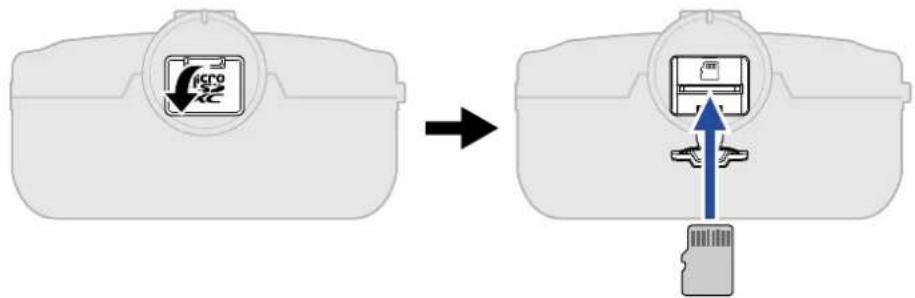

1. Quand l’appareil est éteint, ouvrez le cache du lecteur de carte microSD et insérez une carte microSD à

fond dans la fente avec ses contacts tournés vers le haut. Pour retirer une carte microSD, poussez-la un peu plus dans la fente afin de la faire ressortir puis tirez-la en dehors.

2. Fermez le cache du lecteur de carte microSD.

• Assurez-vous toujours que l'alimentation est coupée quand vous insérez ou retirez une carte microSD. Insérer ou retirer une carte avec l'appareil sous tension peut entraîner une perte de données.

• Quand vous insérez une carte microSD, veillez à le faire par la bonne extrémité et avec sa face tournée du bon côté.

• L’enregistrement et la lecture ne sont pas possibles s’il n’y a pas de carte microSD chargée dans le M3. 18Formatage de la carte microSD au démarrage Avant d'utiliser une carte microSD pour la première fois avec le M3, il faut toujours la formater pour optimiser ses performances. L'utilisation d'une carte microSD qui n'a pas été formatée par le M3 peut provoquer des interruptions lors de l'enregistrement, voire l'échec de l'enregistrement.

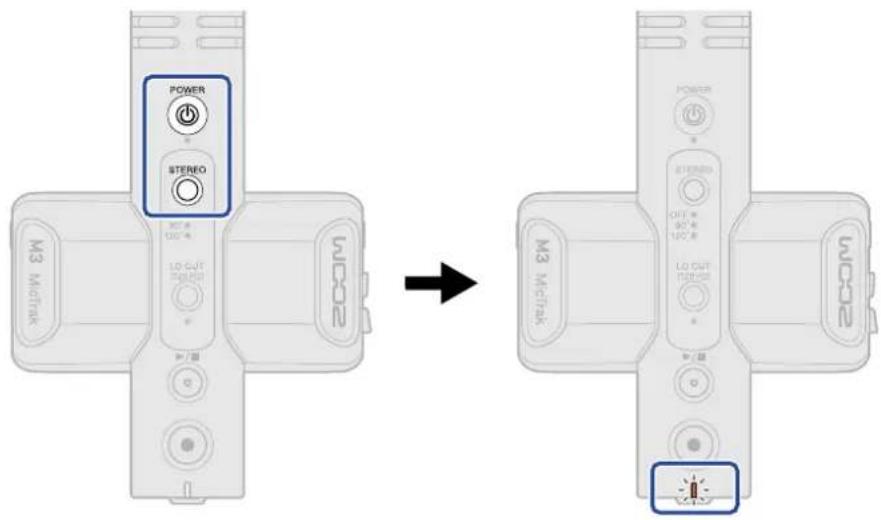

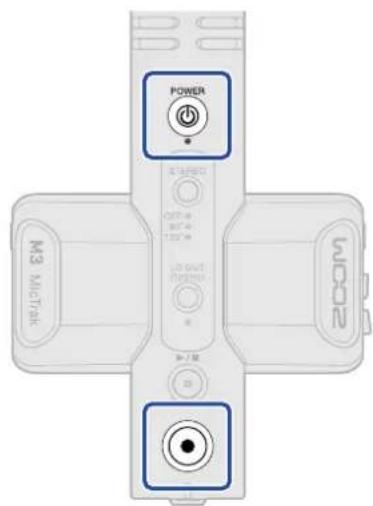

1. Lorsque l'appareil est éteint, tout en maintenant la touche pressée, faites de même avec la

touche . Le démarrage se fait dans un mode préparé au formatage de la carte microSD (les voyants POWER, STEREO et LO CUT sont allumés et le voyant REC/PLAY clignote).

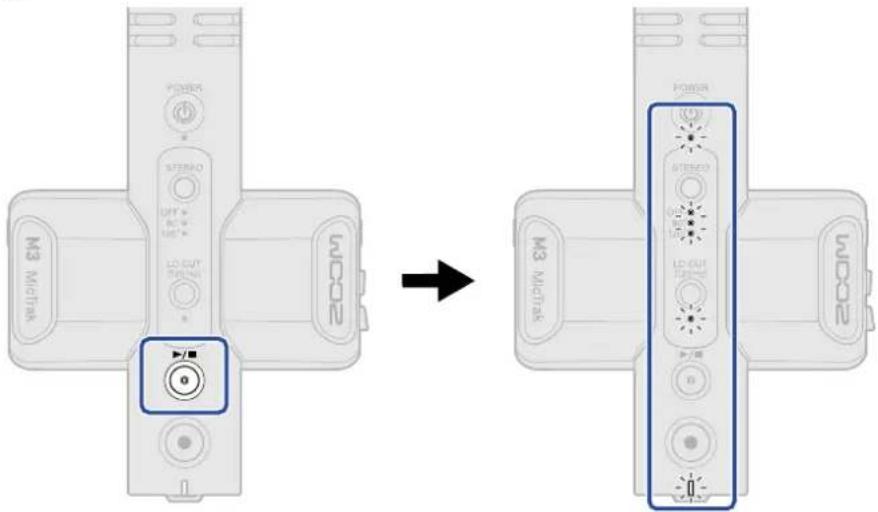

192. Pressez pour lancer le formatage.

Tous les voyants clignotent et la carte microSD est formatée. Pressez au contraire n'importe quelle touche autre que pour ne pas formater. NOTE:

• Formatez toujours les cartes microSD afin d'optimiser leurs performances après les avoir achetées neuves ou les avoir utilisées avec un autre appareil.

• Sachez que toutes les données présentes sur la carte microSD seront supprimées lors du formatage. 20Démarrage sans formatage de la carte microSD

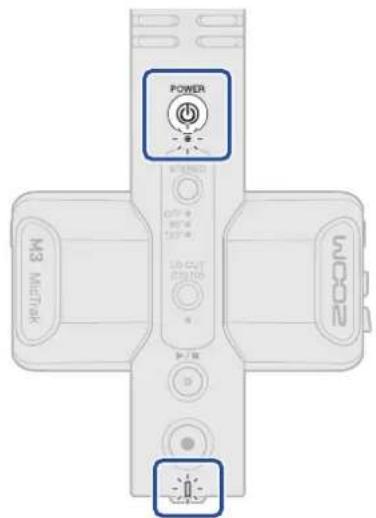

1. Pressez et maintenez .

Le M3 s'allume, et les voyants POWER et REC/PLAY s'allument. Mise hors tension

1. Maintenez la touche pressée jusqu'à ce que le voyant POWER s'éteigne.

• Lors de la mise hors tension, les réglages en vigueur à cet instant sont sauvegardés dans le M3.

• Ne coupez pas l'alimentation durant un enregistrement. 21Montage sur un appareil photo Utilisez la suspension antichoc incluse pour monter le M3, par exemple sur un appareil photo reflex numérique. La suspension antichoc peut réduire les vibrations et autres bruits lorsqu'elle est montée par exemple sur un appareil photo reflex numérique.

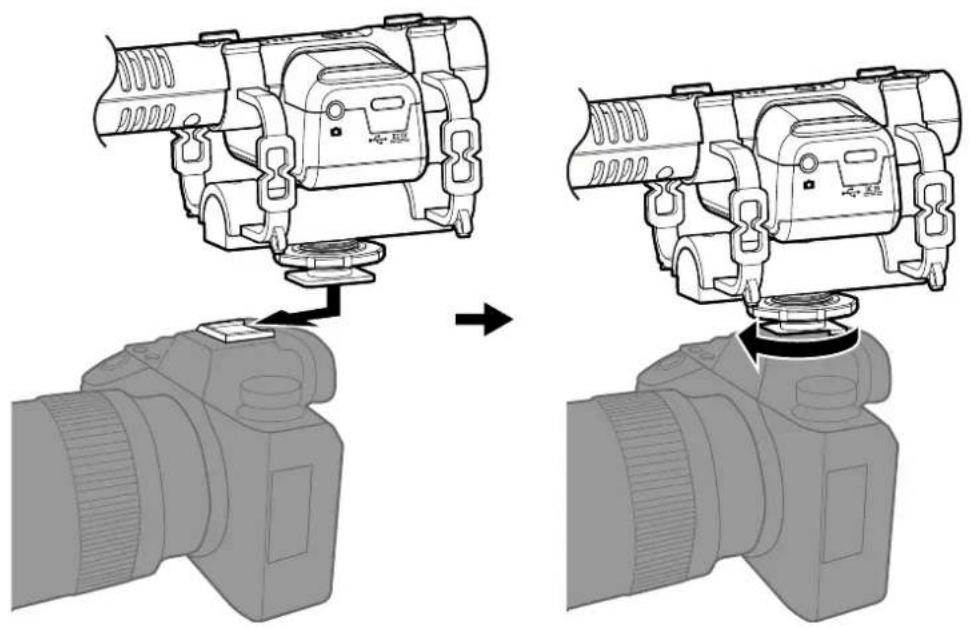

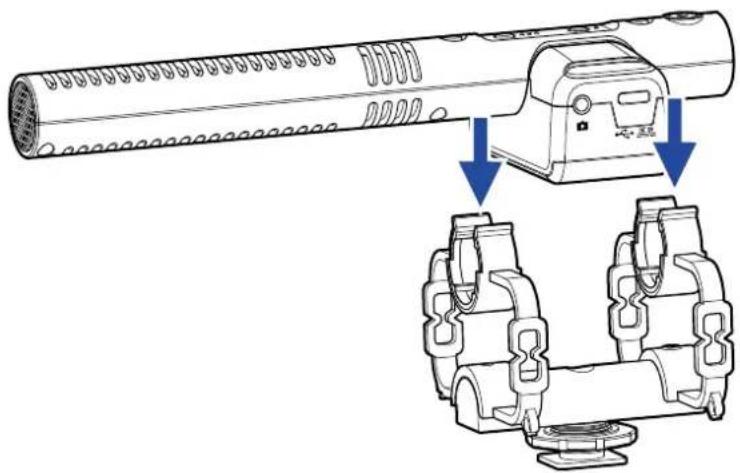

1. Fixez le M3 à la suspension antichoc.

2. Faites glisser la suspension anti-choc sur la griffe porte-accessoire de la caméra et serrez la molette

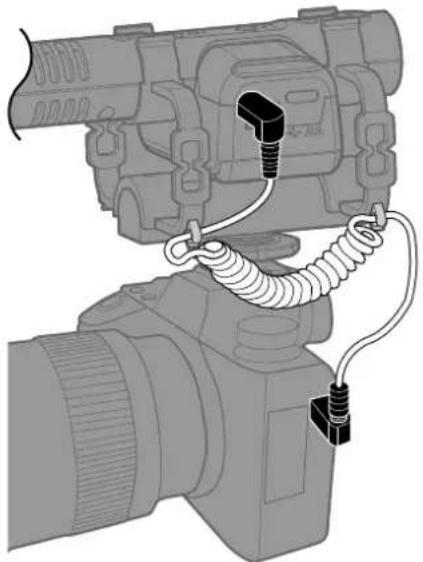

223. Utilisez le câble de connexion fourni pour relier la prise de sortie ligne du M3 à la prise d'entrée

externe de la caméra. Cela permet de faire entrer le son sortant du M3 dans la caméra. En enregistrant également le son du M3 dans la caméra, la synchronisation avec la vidéo de la caméra sera plus facile lors du montage. NOTE:

• Pour éviter que les vibrations ne soient transmises au M3 par le câble de connexion, fixez le câble à la suspension antichoc.

• Réglez le niveau d'enregistrement de manière à ce que le son ne souffre pas de distorsion sur la caméra. Réglages du matériel Utilisez le logiciel M3 Edit & Play pour effectuer les réglages du M3. (→Utilisation de M3 Edit & Play) 23Réglages d'entrée Réglage de la largeur stéréo La largeur stéréo peut être réglée en changeant le niveau du micro latéral. Ce réglage n'affecte pas les fichiers d'enregistrement au format M/S RAW.

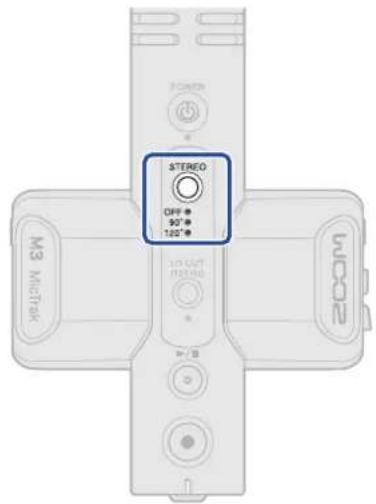

1. Pressez pour régler la largeur de la stéréo.

Appuyez sur cette touche pour faire défiler les réglages, qui sont indiqués par les voyants. Réglage Explication OFF Cela désactive le micro latéral, ce qui permet l'emploi comme micro canon mono. C'est une bonne solution lorsque l'on souhaite ne capturer qu'une source sonore spécifique. 90º C'est une bonne solution lorsque l'on souhaite également capturer des sons ambiants. 120° C'est une bonne solution lorsque l'on souhaite capturer tous les sons ambiants. 24Réduction du bruit (coupure des basses fréquences) Les basses fréquences peuvent être coupées pour réduire par exemple le bruit du vent et les plosives.

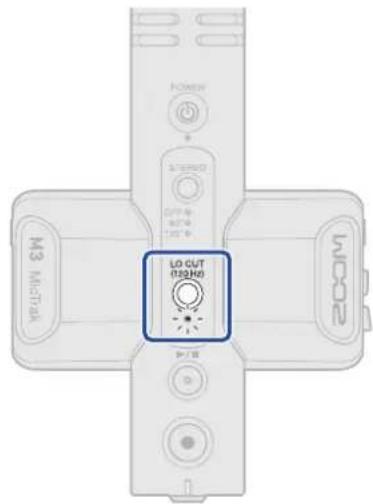

1. Pressez pour allumer son voyant.

25Enregistrement Lorsque vous enregistrez avec le M3, en plus des fichiers d'enregistrement qui mélangent les signaux du micro latéral pour capturer la stéréo, des fichiers au format d'enregistrement brut («RAW») qui capturent tels quels les signaux des micros central et latéral sont également enregistrés sur la carte microSD. La largeur stéréo peut être ajustée ultérieurement grâce aux fichiers au format M/S RAW. Écoute de contrôle des sons entrants Les sons entrants peuvent être écoutés par exemple au casque, et leur volume d'écoute de contrôle peut être réglé.

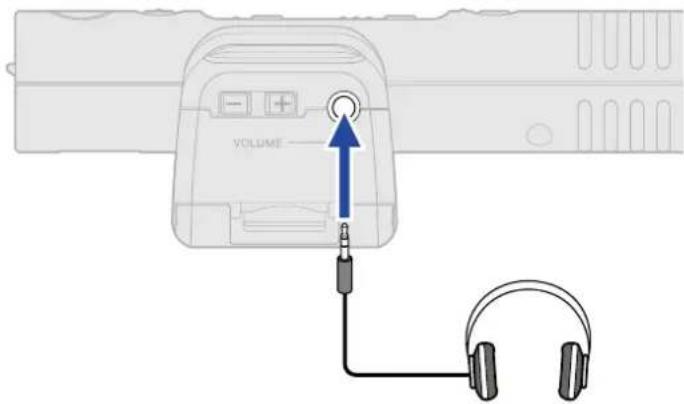

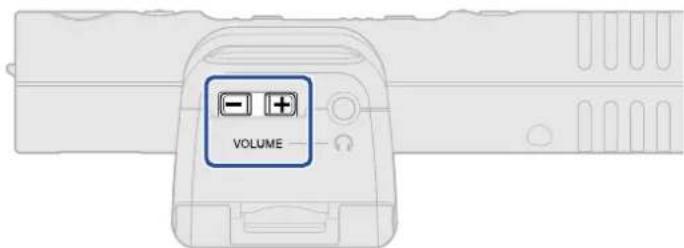

1. Branchez par exemple un casque à la prise prévue à cet effet.

2. Avec , réglez le volume.

NOTE: Le réglage du volume du casque n'affecte pas le niveau d'enregistrement. À savoir: Le M3 est un micro à directivité ciblée. Nous recommandons de contrôler le son au casque pour garantir la précision de la prise de son. 26Enregistrement

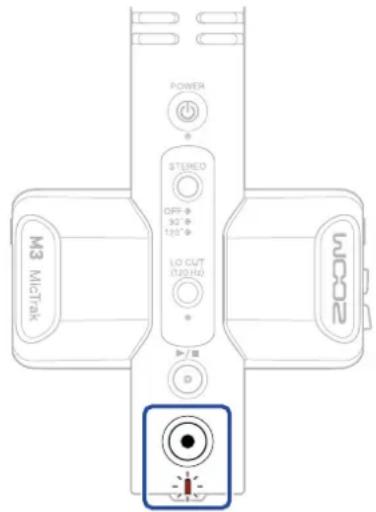

Le voyant REC/PLAY s'allume en rouge et l'enregistrement commence. NOTE: Si la charge des piles devient insuffisante pendant l'enregistrement, le voyant REC/PLAY clignote en orange.

2. Pressez pour arrêter.

À savoir: En pressant et en maintenant la touche au début de l'enregistrement, toutes les autres opérations sont désactivées pendant l'enregistrement (fonction REC HOLD de maintien d'enregistrement). Cela peut éviter les erreurs de manipulation pendant l'enregistrement, notamment la modification accidentelle des réglages ou l'arrêt involontaire de l'enregistrement. Lorsque la fonction REC HOLD est active, pressez et maintenez à nouveau pour la désactiver et arrêter l'enregistrement. 27Lecture des enregistrements Le dernier fichier enregistré peut être lu.

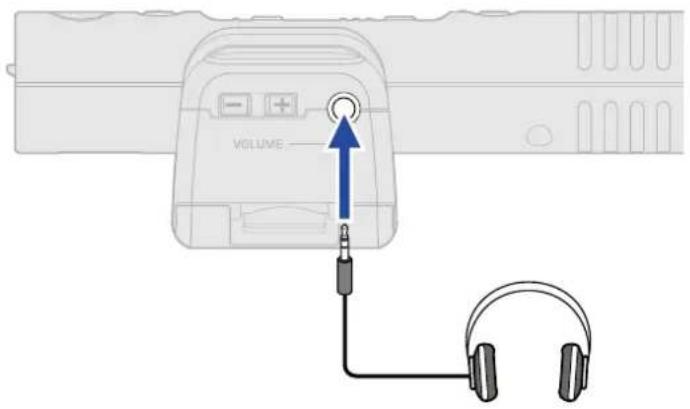

1. Branchez par exemple un casque à la prise prévue à cet effet.

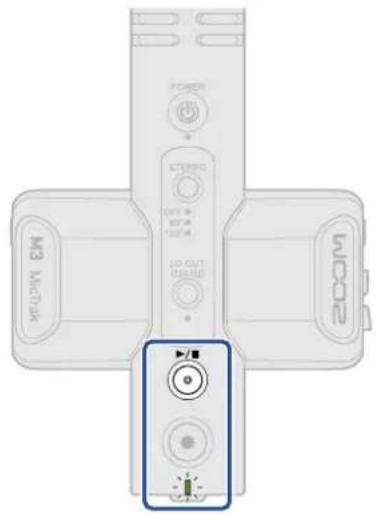

Le voyant REC/PLAY clignote en vert et la lecture commence.

3. Pressez pour arrêter la lecture.

À savoir: Avec l'application M3 Edit & Play, la largeur stéréo des fichiers d'enregistrement au format M/S RAW peut être ajustée avec précision lors de leur lecture et de leur exportation en tant que fichiers stéréo. (→Utilisation de M3 Edit & Play) 28Gestion des fichiers Les fichiers créés par le M3 sont sauvegardés sur la carte microSD. Structure des dossiers et fichiers du M3 Structure des dossiers et fichiers Quand vous enregistrez avec le M3, des fichiers sont créés sur les cartes microSD de la façon suivante. Racine 220101_001_RAW.WAV MS_RAW 220101_002_RAW.WAV 220101_001.WAV 220101_002.WAV

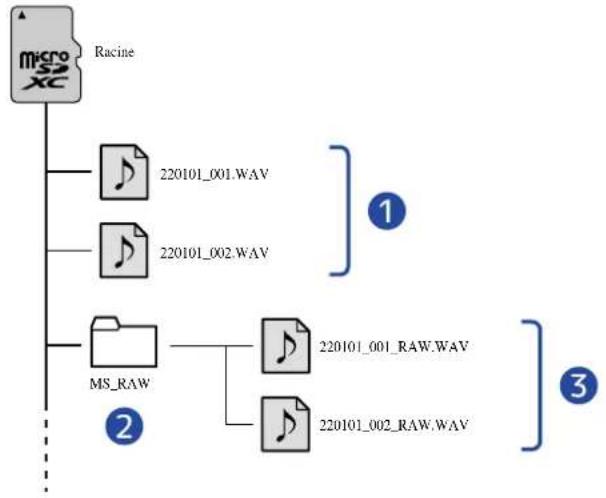

Fichiers stéréo Les fichiers stéréo normaux sont créés en utilisant la largeur stéréo définie dans le dossier racine de la carte microSD. Lorsque la largeur stéréo est réglée sur OFF, le même signal est enregistré dans les canaux gauche et droit. (→ Réglage de la largeur stéréo)

Dossier MS_RAW Les fichiers au format RAW M/S sont créés ici.

Fichiers M/S RAW Les fichiers au format M/S RAW sont créés avec le signal du micro central sur la piste1 et celui du micro latéral sur la piste2. La largeur stéréo peut être ajustée ultérieurement à l'aide de l'application M3 Edit & Play. (→Utilisation de M3 Edit & Play) 29Appellation des fichiers d’enregistrement Les fichiers sont nommés conformément au format suivant. Exemple de nom de fichier Explication

Date La date réglée est utilisée.

Numéro de prise Ce numéro augmente d'une unité chaque fois que l'on recommence l'enregistrement. 30Transfert de fichiers vers des ordinateurs Connecter le M3 à un ordinateur permet de vérifier et de déplacer les fichiers de la carte microSD. Faites démarrer le M3 en mode Transfert de fichiers pour le connecter à un ordinateur.

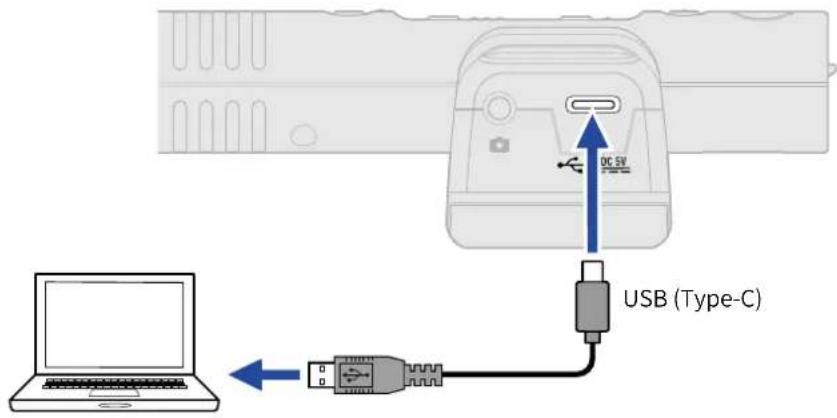

1. Utilisez un câble USB (Type-C) pour raccorder le M3 à l'ordinateur.

USB (Type-C) NOTE: Utilisez un câble USB permettant le transfert de données.

2. Lorsque l'appareil est éteint, tout en maintenant la touche pressée, faites de même avec la

touche . Le voyant REC/PLAY s'allume en orange et le M3 démarre en mode Transfert de fichiers. NOTE: En mode Transfert de fichiers, les fonctions normales, y compris l'entrée/sortie du son, l'enregistrement et la lecture, ne peuvent pas être employées.

3. Utilisez l'ordinateur, le smartphone ou la tablette pour agir sur les fichiers sauvegardés dans la carte

microSD. 31Déconnexion d'un ordinateur

1. Déconnectez depuis l'ordinateur.

• Windows: Sélectionnez le M3 dans «Retirer le périphérique en toute sécurité et éjecter le média».

• macOS: Faites glisser l'icône du M3 et déposez-la sur la corbeille.

2. Débranchez le câble USB reliant le M3 à l’ordinateur.

NOTE: Suivez toujours l'étape1 avant de débrancher le câble USB.

3. Coupez l’alimentation du M3.

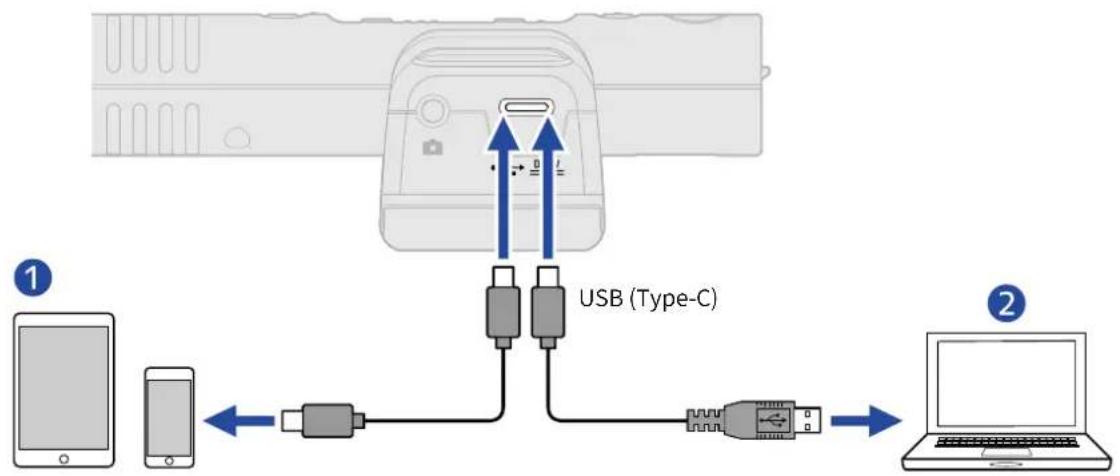

32Emploi comme micro USB Les signaux entrant dans le M3 peuvent être envoyés à des ordinateurs, smartphones ou tablettes, et les signaux lus par ces appareils peuvent sortir par le M3. De plus, le M3 peut également enregistrer du son tout en étant utilisé comme un micro USB. Connexion d'ordinateurs, de smartphones et de tablettes

1. Utilisez un câble USB (Type-C) pour raccorder le M3 à un ordinateur, à un smartphone ou à une

tablette. Si vous connectez un iPhone, reportez-vous à «Connexion à un iPhone» ci-dessous. USB (Type-C)

Smartphone/tablette (Android, iPad à connecteur Type-C)

Ordinateur (Windows/Mac) NOTE:• Utilisez un câble USB permettant le transfert de données.• Le fonctionnement sera fixement réglé sur 48kHz/24bit.• La connexion est possible avec les appareils pouvant fournir une alimentation de 5V/1A, notamment lesappareils Android et les iPads à connecteur Type-C. 33Connexion à un iPhone: Suivez la procédure ci-dessous pour connecter un iPhone.

1. Alimentez le M3 avec des piles/batteries.

2. Utilisez un adaptateur pour appareil photo de type Lightning vers USB pour brancher le M3 à l'iPhone.

• N'enregistrez pas et ne lisez pas de fichiers lorsque vous utilisez l'appareil connecté à un iPhone. Cela pourrait entraîner une défaillance de l'alimentation du M3 et l'interruption de la connexion avec l'iPhone.

• Lorsque vous utilisez un adaptateur pour appareil photo de type Lightning vers USB3, utilisez un bloc d'alimentation externe. À savoir: Lors de l'utilisation comme micro USB, la largeur stéréo peut être réglée (→Réglage de la largeur stéréo) et les bruits de basse fréquence coupés (→Réduction du bruit (coupure des basses fréquences)). 34Gestion du firmware Vérification de la version du firmware Utilisez l'application M3 Edit & Play pour vérifier la version du firmware. (→Utilisation de M3 Edit & Play) Mise à jour du firmware Le firmware du M3 peut être mis à jour avec la toute dernière version. Les fichiers de mise à jour pour les firmwares les plus récents peuvent être téléchargés sur le site web de ZOOM (zoomcorp.com). Suivez les instructions du «M3 Firmware Update Guide» (Guide de mise à jour du firmware du M3) sur la page de téléchargement du M3. 35Utilisation de M3 Edit & Play M3 Edit & Play est une application informatique qui peut être utilisée, par exemple, pour effectuer des réglages du M3 ainsi que pour ajuster le volume et la largeur stéréo des fichiers au format M/S RAW enregistrés par le M3 et les exporter comme des fichiers stéréo ordinaires. Présentation de l'écran de M3 Edit & Play Au lancement de M3 Edit & Play, l'écran ci-dessous apparaît. Voir les liens de référence pour plus de détails sur chaque fonction.

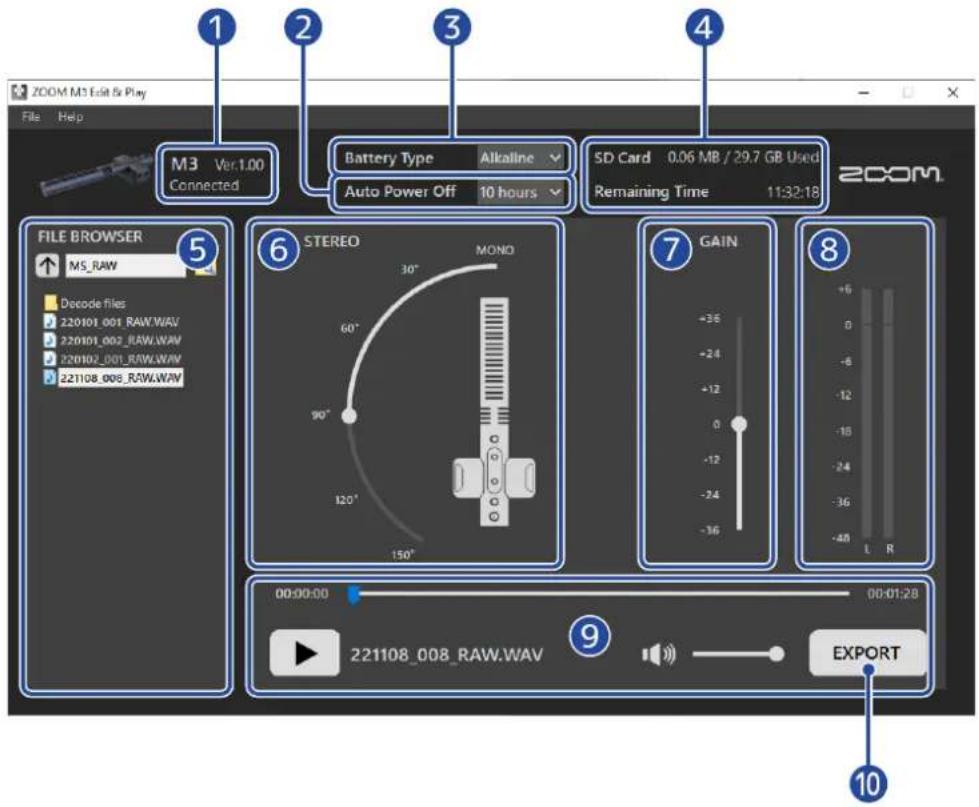

État de la connexion Affiche l'état de la connexion du M3. La version de firmware utilisée par le M3 peut être vérifiée quand il est connecté. (→Vérification de la version du firmware)

Auto Power Off (extinction automatique) Utilisez cette option pour définir le temps sans utilisation au bout duquel l'alimentation du M3 se coupe automatiquement. (→Réglage de la temporisation d’extinction automatique)

Battery Type (type des piles/batteries) Indiquez le type des piles/batteries utilisées dans le M3. (→Indication du type des piles/batteries utilisées) 36❹ SD card (carte SD) Affiche l'espace libre et le temps d'enregistrement restant sur la carte microSD chargée dans le M3. (→Vérification de l'espace restant sur la carte microSD)

File browser (navigateur de fichiers) Utilisez-le pour parcourir les fichiers WAV sur l'ordinateur et sélectionner les fichiers à régler dans M3 Edit & Play. (→Sélection de fichiers)

Réglage de largeur stéréo Sert à régler la largeur stéréo des fichiers enregistrés au format M/S RAW par le M3. (→Réglage de la largeur stéréo)

Réglage du gain Sert à régler le volume des données d'enregistrement. (→Réglage du gain)

Indicateurs de niveau Servent à vérifier le volume pendant la lecture. (→Vérification des niveaux)

Zone de lecture Contrôlez la lecture depuis cette zone. (→Lecture de fichiers)

Bouton Export Sert à exporter des fichiers stéréo ordinaires conformément aux réglages de largeur stéréo et de gain faits dans M3 Edit & Play. (→Emploi de la fonction d'exportation) 37Installation de M3 Edit & Play

1. Téléchargez M3 Edit & Play dans l’ordinateur depuis zoomcorp.com.

NOTE: Vous pouvez télécharger la dernière version de M3 Edit & Play depuis le site web ci-dessus.

2. Installation de M3 Edit & Play sur l'ordinateur

Suivez les instructions du guide d'installation pour effectuer l'installation. 38Réglage et vérification de divers paramètres du M3 Connectez le M3 à un ordinateur pour régler et vérifier divers paramètres du M3.

1. Mettez le M3 sous tension (→Formatage de la carte microSD au démarrage, →Démarrage sans

formatage de la carte microSD).

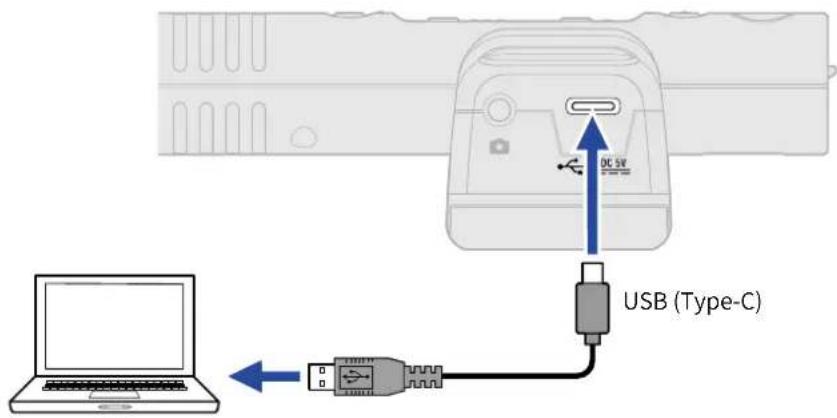

2. Utilisez un câble USB (Type-C) pour raccorder le M3 à l'ordinateur.

USB (Type-C) NOTE: Utilisez un câble USB permettant le transfert de données.

3. Lancez M3 Edit & Play, et vérifiez que «Connected» apparaît.

Réglage de la date et de l'heure Lorsqu'il est connecté à un ordinateur, le M3 est automatiquement réglé sur la date et l'heure utilisées par l'ordinateur. La date est inscrite dans les fichiers d'enregistrement. Indication du type des piles/batteries utilisées Indiquez le type des piles/batteries utilisées pour obtenir du M3 un affichage fidèle de la charge restante. Réglage Explication Alkaline Piles alcalines Ni-MH Batteries nickel-hydrure métallique 39Réglage Explication Lithium Piles au lithium Réglage de la temporisation d’extinction automatique Le M3 peut être réglé pour s'éteindre automatiquement après un certain temps sans utilisation. Pour le garder constamment sous tension, réglez la fonction d’extinction automatique (Auto Power Off) sur Never («jamais»). Réglage Explication 10 min L'alimentation se coupe automatiquement après 10minutes sans utilisation. 60 min L'alimentation se coupe automatiquement après 60minutes sans utilisation. 10heures L'alimentation se coupe automatiquement après 10heures sans utilisation. Never L’alimentation ne se coupera jamais automatiquement. Vérification de l'espace restant sur la carte microSD L'espace et le temps d'enregistrement restants sur la carte microSD peuvent être vérifiés.

Espace utilisé sur la carte microSD

Capacité de la carte microSD

Durée d'enregistrement possible Vérification de la version du firmware La version de firmware utilisée par le M3 peut être vérifiée. 40Sélection de fichiers Le navigateur de fichiers (File Browser) peut être utilisé pour parcourir les fichiers WAV sur l'ordinateur et pour sélectionner les fichiers à lire et à régler. Les fichiers enregistrés par d'autres appareils que le M3 ne peuvent pas être sélectionnés.

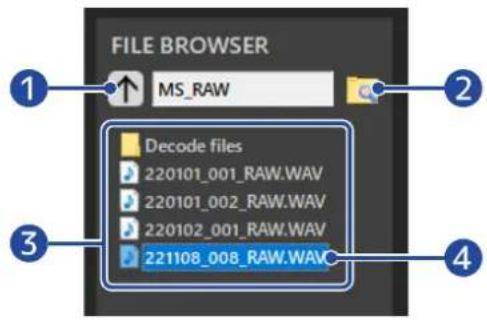

Remonter au dossier de niveau supérieur Cliquez sur ce bouton pour passer au dossier situé un niveau au-dessus.

Sélectionner le dossier Cliquez sur l'icône de dossier pour sélectionner le dossier à ouvrir.

Fichiers WAV et dossiers à l'intérieur du dossier actuellement affiché Double-cliquez sur l'un d'eux pour l'ouvrir.

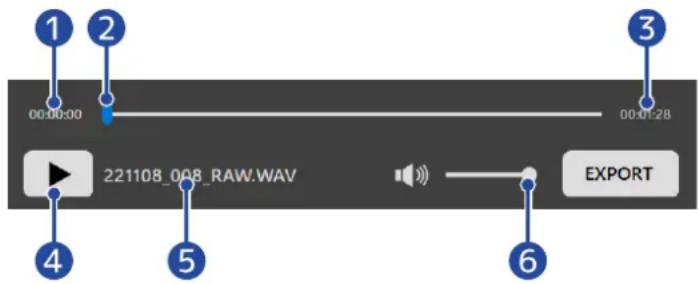

Fichier sélectionné Le fichier sélectionné est surligné. 41Lecture de fichiers Utilisez la zone de lecture pour lire les fichiers. (→Présentation de l'écran de M3 Edit & Play) Utilisez le navigateur de fichiers pour sélectionner le fichier que vous souhaitez lire. (→Sélection de fichiers) La largeur stéréo et le gain peuvent être ajustés pendant la lecture du fichier.

Temps correspondant à la position de lecture

Position de lecture La position de lecture peut être modifiée en cliquant sur la barre ou en tirant le curseur.

Bouton lecture/pause Cliquez dessus pour lancer/mettre en pause la lecture.

Nom du fichier actuellement lu

Volume de lecture Le volume de lecture peut être réglé en cliquant sur la barre ou en tirant le curseur. Il n'affecte pas le volume des fichiers exportés. (Voir «Réglage du gain» pour régler le volume des fichiers exportés.) 42Réglage de la largeur stéréo Sert à régler la largeur stéréo des fichiers enregistrés au format M/S RAW par le M3. Ce réglage ne concerne pas les fichiers stéréo ordinaires.

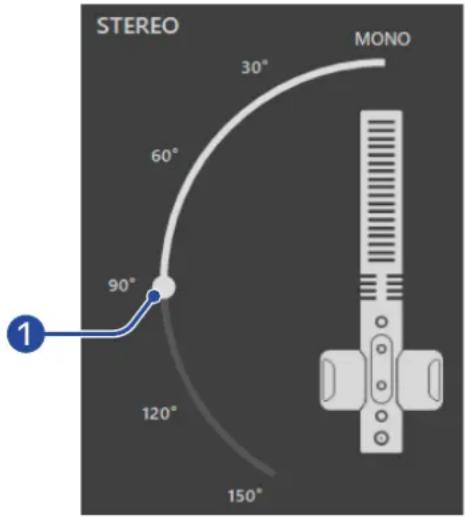

Largeur stéréo Faites glisser le curseur pour la régler. L'augmentation de l'angle renforce le son stéréo. il est possible de cliquer sur les chiffres bordant le curseur (par exemple 90º) pour amener le curseur à cette position. Réglage du gain Le volume des fichiers enregistrés par le M3 peut être modifié.

Volume Tirez le curseur pour régler le volume. il est possible de cliquer sur les chiffres bordant le curseur (par exemple +12) pour amener le curseur à cette position. Double-cliquez sur le curseur pour le ramener sur la position0. 43Vérification des niveaux Le volume peut être contrôlé en temps réel pendant la lecture. Le niveau change en fonction des réglages de largeur stéréo et de gain. NOTE: Si sa valeur dépasse 0dB, l'exportation au format 24bit linéaire entraînera un écrêtage. (→Emploi de la fonction d'exportation) 44Emploi de la fonction d'exportation Des fichiers stéréo ordinaires peuvent être exportés après avoir réglé la largeur stéréo et le volume des fichiers enregistrés avec le M3.

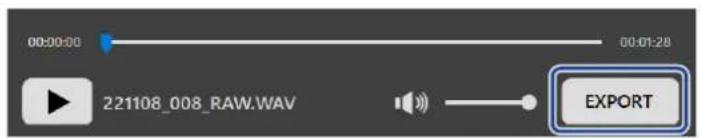

1. Sélectionnez le fichier à exporter (→Sélection de fichiers).

2. Réglez la largeur stéréo et le volume pendant la lecture (→Lecture de fichiers).

3. Cliquez sur le bouton EXPORT.

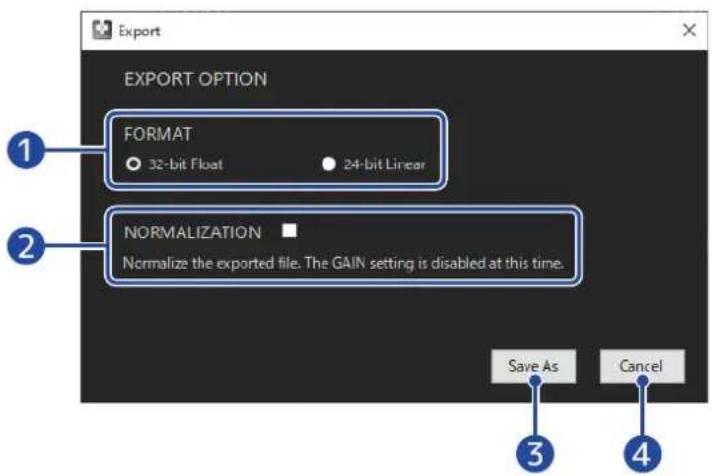

4. Faites les réglages d'exportation.

Format d'exportation Choisissez d'exporter au format 32bit à virgule flottante («32-bit float») ou 24bit linéaire («24-bit linear»).

Réglage de normalisation Ce réglage active la fonction de normalisation lors de l'exportation. Cochez cette case pour activer la normalisation et désactiver le réglage de gain. La normalisation ajuste le volume pour que les données culminent à 0dB.

Bouton de sauvegarde Pressez-le pour passer à l'étape5 et sauvegarder le fichier.

Annuler Interrompt la procédure de sauvegarde et ramène à l'écran précédent.

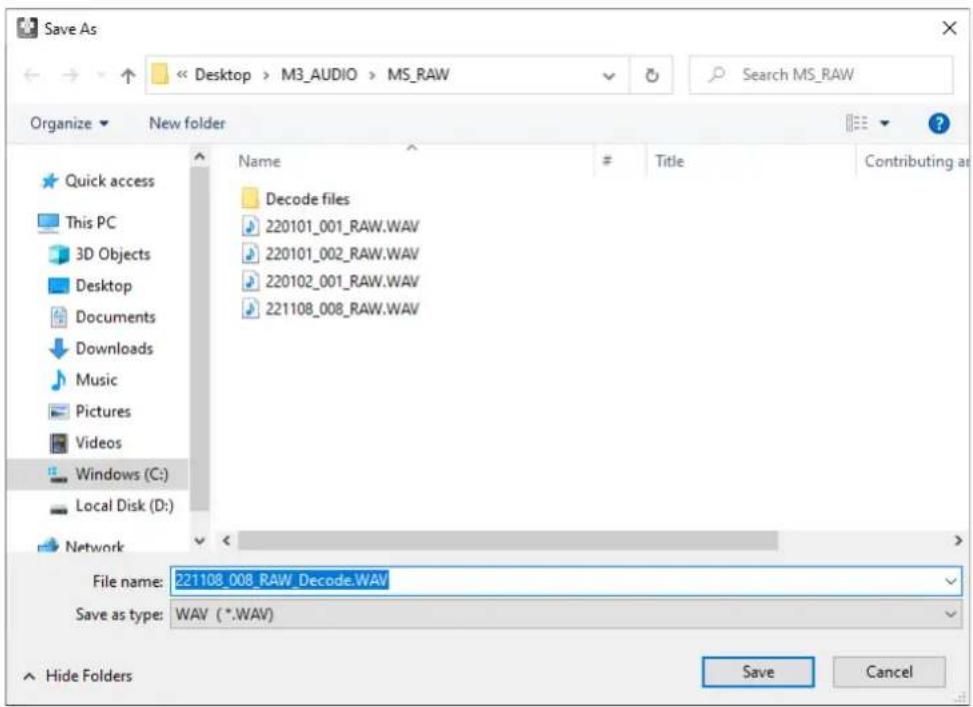

455. Saisissez le nom du fichier dans la boîte de dialogue de sauvegarde et sauvegardez le fichier.

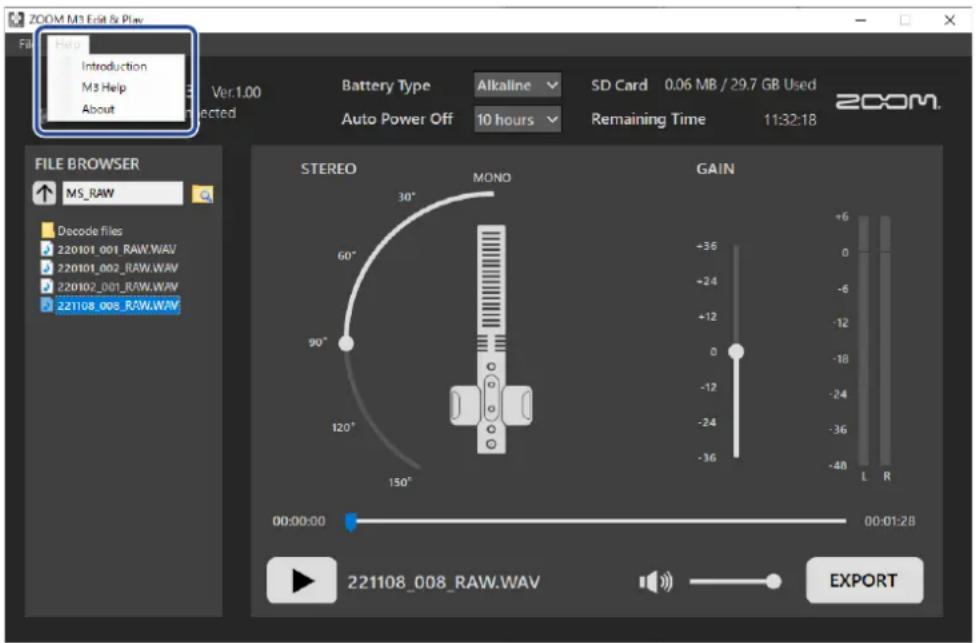

46Menu de l'application M3 Edit & Play Le menu de l'application, en haut à gauche, peut être utilisé pour afficher des informations sur l'application et accéder à son mode d'emploi. Informations sur M3 Edit & Play Des informations sur l'application peuvent être consultées. Sous Windows, sélectionnez Help (aide) > About (à propos). Sur Mac, sélectionnez ZOOM M3 Edit & Play > About ZOOM M3 Edit & Play (à propos de ZOOM M3 Edit & Play). Help (aide) Les documents se rapportant au M3 peuvent être consultés sur Internet. Sélectionnez Help > M3 Help. 47Annexe Guide de dépannage Si vous trouvez que le M3 fonctionne étrangement, vérifiez d'abord les points suivants. Problème d'enregistrement/lecture L'appareil ne s'allume pas

• Vérifiez l'alimentation électrique. (→Fourniture de l'alimentation) Pas de son ou son très faible

• Vérifiez l'orientation du micro.

• Vérifiez les connexions. (→Montage sur un appareil photo)

• Vérifiez le volume du casque. (→Écoute de contrôle des sons entrants) L'enregistrement est impossible ou le son s'interrompt

• Vérifiez que le voyant REC/PLAY est allumé en rouge. (→Enregistrement)

• Vérifiez qu'il reste de l'espace libre sur la carte microSD. M3 Edit & Play peut être utilisé pour vérifier le temps d'enregistrement encore disponible. (→Vérification de l'espace restant sur la carte microSD)

• Vérifiez qu'il y a bien une carte microSD correctement chargée dans le lecteur de carte. (→Insertion de cartes microSD)

• Utilisez le M3 pour formater la carte microSD. (→Formatage de la carte microSD au démarrage) Impossible d'arrêter l'enregistrement

• Presser et maintenir pour lancer l'enregistrement active le mode REC HOLD qui désactive l'utilisation des autres touches. Pressez et maintenez pour arrêter l'enregistrement. (→Enregistrement) Autres problèmes L'enregistreur n'est pas reconnu par un ordinateur, un smartphone ou une tablette alors que son port USB y est connecté.

• Utilisez un câble USB permettant le transfert de données.

• Vérifiez les réglages de l'interface d'entrée et de sortie audio. L'autonomie sur piles est courte Faire les réglages suivants peut augmenter la durée de fonctionnement des piles.

• Indiquez correctement le type des piles/batteries utilisées. (→Indication du type des piles/batteries utilisées) 48• Débranchez les câbles inutiles des prises de sortie casque et ligne.

• En raison de leurs caractéristiques, les batteries nickel-hydrure métallique (surtout celles à haute capacité) ou les piles au lithium procurent une plus grande autonomie que les piles alcalines quand la consommation est élevée. 49Caractéristiques techniques Directivité Supercardioïde Gain d'entrée Réglage inutile (un circuit à double convertisseur A/N est utilisé) Micro central (MID) (canon mono) Pression acoustique max. en entrée 133dB SPL Directivité Bidirectionnel Gain d'entrée Réglage inutile (un circuit à double convertisseur A/N est utilisé) Entrées Micro latéral (SIDE) Pression acoustique max. en entrée 119dB SPL Connecteur Mini-jack 3,5mm stéréo Niveau de sortie maximal +1,2dBu (sous charge de 2kΩ) Sortie ligne Impédance de sortie 100Ω Connecteur Mini-jack 3,5mm stéréo Niveau de sortie maximal 20mW + 20mW (sous charge de 32Ω) Sorties Sortie casque Impédance de sortie 10Ω Nombre maximal de pistes simultanément enregistrables

Nombre maximal de pistes simultanément lisibles

Format d'enregistrement WAV stéréo, 48kHz, 32bit à virgule flottante Prise en charge du format BWF Enregistreur Support d'enregistrement Cartes 4 – 32Go compatibles microSDHC Cartes 64Go – 1To compatibles microSDXC Connecteur USB Type-C

• Utilisez un câble USB permettant le transfert de données. Alimentation possible par le bus USB Micro USB USB 2.0 High Speed 48kHz, 24bit 2entrées/2sorties USB Transfert de fichiers USB 2.0 High Speed 50Alimentation 2 piles AA (alcalines, lithium, ou batteries rechargeables NiMH) Adaptateur secteur (AD-17 ZOOM): CC5V/1A

• Alimentation possible par le bus USB. Durée estimée de fonctionnement en continu sur piles

• Ces valeurs sont approximatives.

• L’autonomie des piles en continu a été déterminée au moyen de méthodes de tests établies en interne. Elles varieront grandement en fonction des conditions d'utilisation.

• Il s'agit du temps s'écoulant avant que le voyant POWER ne clignote en orange (rapidement). Aucun casque d'écoute connecté, sortie ligne connectée à la caméra Piles alcalines: environ 12heures Batteries NiMH (1900mAh): environ 11heures Piles au lithium: environ 21heures Piles 234mACourant nominal Alimentation par bus USB / alimentation CC 5V 186mA Consommation électrique 1,5W maximum Dimensions 71,6mm(L) × 201,3mm(P) × 38mm(H) Poids (avec les piles) 135g Note: 0dBu = 0,775Vrms 51ZOOM CORPORATION 4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0062 Japon zoomcorp.com Z2I-4805-01
