CBC124113.1 - Chauffage Emerio - Notice d'utilisation et mode d'emploi gratuit

Marque	Emerio
Modèle	CBC124113.1
Type de produit	Radiateur infrarouge mural
Alimentation	220-240 V ~ 50 Hz
Consommation électrique	350 W
Puissance thermique nominale	0,35 kW
Plage de température réglable	0 °C à 37 °C
Minuterie	0 à 24 heures
Programmation hebdomadaire	4 plages horaires par jour, réglables
Détection de fenêtre ouverte	Oui, désactivable
Écran	LCD avec affichage de l'heure, température, symboles
Interrupteur d'alimentation	Oui, avec témoin lumineux
Témoin de chauffe	Oui, s'allume pendant le chauffage
Installation	Murale, avec kit de fixation fourni
Distances de sécurité (objets combustibles)	Au moins 100 cm
Distances de sécurité (murs et autres objets)	40 cm devant, 20 cm côtés, 20 cm sol/plafond
Protection contre la surchauffe	Oui, arrêt automatique
Nettoyage	Chiffon humide, sans détergent
Garantie	2 ans
Conformité	Directive européenne 2012/19/EU (DEEE), Règlement UE 2015/1188

FOIRE AUX QUESTIONS - CBC124113.1 Emerio

Comment installer le radiateur Emerio CBC124113.1 au mur ?

Utilisez le gabarit fourni pour marquer les trous, percez avec un foret de 8 mm, insérez les chevilles plastiques, vissez les 4 vis, puis accrochez l'appareil en le faisant glisser vers la droite et vers le bas. Respectez les distances de sécurité : 20 cm des côtés, 40 cm devant, 20 cm du sol et du plafond, et 100 cm des matériaux combustibles.

Comment régler la température souhaitée ?

Appuyez brièvement sur les boutons + ou - pour définir la température entre 0 °C et 37 °C. La valeur clignote puis la température ambiante réapparaît. Si la température réglée est supérieure à la température ambiante, l'appareil chauffe et le témoin de chauffe s'allume.

Comment utiliser la minuterie ?

Appuyez brièvement sur le bouton minuterie (). L'écran affiche '00 H'. Utilisez les boutons + et - pour choisir une durée entre 0 et 24 heures. L'appareil s'éteindra automatiquement à la fin du temps programmé.

Comment programmer le chauffage pour la semaine ?

Réglez d'abord la date et l'heure (appui long sur le bouton ). Ensuite, appuyez sur M (mode) pour passer en mode programmation hebdomadaire (symbole 'P'). Pour modifier les plages, appuyez longuement sur M, choisissez le jour, puis réglez heure et température pour chaque plage (P1 à P4) en appuyant sur M pour valider.

Que fait la fonction détection de fenêtre ouverte ?

Si une baisse rapide de température est détectée alors que le radiateur chauffe, le symbole fenêtre clignote et l'appareil s'éteint pendant 30 minutes, puis reprend avec les réglages précédents. Pour activer/désactiver manuellement, appuyez sur le bouton - pendant 5 secondes.

Comment nettoyer le radiateur ?

Débranchez toujours l'appareil et attendez qu'il refroidisse. Nettoyez l'extérieur avec un chiffon humide puis un chiffon sec. N'utilisez pas de détergents ni d'abrasifs, et ne laissez pas d'eau pénétrer à l'intérieur.

Que faire en cas de surchauffe ?

L'appareil est équipé d'une protection automatique contre la surchauffe : il s'éteint si la température interne devient trop élevée. Si cela se produit, débranchez-le, laissez-le refroidir, vérifiez que rien ne bloque les entrées d'air et qu'il respecte les distances de sécurité. Si le problème persiste, contactez le service après-vente.

Quelle est la consommation électrique du radiateur ?

La puissance nominale est de 350 W (0,35 kW). En mode veille, la consommation est de 0,001 kW. La puissance minimale est de 0 kW (arrêt).

Comment étalonner le capteur de température ?

Appuyez sur le bouton + pendant 5 secondes pour accéder au réglage d'étalonnage. Utilisez les boutons + et - pour ajuster la valeur entre -5 °C et +5 °C. Cela permet de corriger d'éventuels écarts de mesure.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'interrupteur d'alimentation est en position I, que le cordon est branché et que la prise fonctionne. Assurez-vous que la température réglée est supérieure à la température ambiante. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI CBC124113.1 Emerio

Radiateur infrarouge (FR)

Pannello radiante a infrarossi (IT)

Content – inhalt – teneur – contenuto

Mode d'emploi – Français...... - 23 -

Avant d'utiliser l'appareil, lisez toutes les consignes suivantes pour éviter des blessures et des dommages, et pour optimiser les performances de votre appareil. Conservez cette notice d'utilisation dans un endroit sûr. Si vous donnez ou transférez cet appareil à un tiers, veillez à lui remettre également cette notice d'utilisation.

En cas de détérioration due au non-respect par l'utilisateur des instructions de cette notice d'utilisation, la garantie est annulée. Le fabricant/importateur rejette toute responsabilité en cas de dommages dus au non-respect des instructions de la notice d'utilisation, à un usage négligent ou à l'usage non conforme aux exigences de cette notice d'utilisation.

1. Lisez et conservez ces instructions. Attention: les images incluses dans le manuel d'instructions servent de référence seulement.
2. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
3. Les enfants ne doivent pas jouer avec l'appareil.
4. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
5. Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
6. Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position

normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprennent bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

1. ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut prêter une attention particulière en présence d'enfants et de personnes vulnérables.
2. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
3. Avant d'insérer la fiche de l'appareil dans une prise secteur, vérifiez que la tension et la fréquence du secteur correspondent aux spécifications indiquées sur la plaque signalétique.
4. Cet appareil est destiné à être utilisé pour des applications domestiques ou similaires.
5. Ce radiateur n'est pas conçu pour être utilisé dans une salle de bains, dans une laverie ou tout autre lieu intérieur humide. Ne placez jamais le radiateur dans un endroit d'où il peut tomber dans une baignoire ou dans un autre récipient contenant de l'eau.
6. N'utilisez pas cet appareil pour sécher des vêtements ou des tissus.
7. L'appareil de chauffage ne doit pas être placé juste en dessous d'une prise de courant.
8. N'utilisez pas le radiateur si son cordon d'alimentation est abîmé.
9. N'utilisez pas le radiateur dans un endroit où des liquides inflammables sont stockés ni dans un endroit où il peut y avoir des vapeurs inflammables.
10. ATTENTION: Afin d'éviter une surchauffe, ne pas couvrir.
11. MISE EN GARDE: L'appareil de chauffage ne doit pas être utilisé si le panneau est endommagé.
12. Ne pas utiliser cet appareil de chauffage à proximité d'une baignoire, d'une douche ou d'une piscine.

1. Signifie "NE COUVREZ PAS LE RADIATEUR".
2. Veillez à ce que les matériaux combustibles, comme les meubles, les coussins, le linge de lit, les articles en papier, les rideaux etc. restent éloignés d'au moins 100 cm du radiateur.
3. Ce radiateur contient des pièces chaudes et générant des arcs électriques ou des étincelles. Ne l'utilisez pas dans les zones où de l'essence, de la peinture ou des liquides inflammables sont utilisés ou stockés.
4. Pour éviter de surcharger un circuit, ne branchez pas le radiateur sur un circuit sur lequel d'autres appareils fonctionnent déjà. N'installez pas le radiateur sous la prise murale.
5. Débranchez toujours l'appareil après son utilisation.
6. Ce radiateur est chaud quand il est en fonctionnement. Ne touchez pas l'élément chauffant du radiateur lorsque l'appareil est allumé.
7. Le radiateur est conçu pour être fixé au mur. Ne le fixez pas au plafond.
8. Éteignez, débranchez et laissez toujours refroidir le radiateur avant :
9. de le nettoyer,
10. d'effectuer des opérations d'entretien,
11. de toucher ou de déplacer le radiateur.
12. Le radiateur doit se trouver à au moins 40 cm (devant) et 20 cm (côtés) des autres objets et des murs.
13. Tenez les emballages et les sacs en plastique hors de portée des nourrissons et des enfants pour éviter tout risque d'étouffement.
14. Toute ouverture ou réparation de l'appareil (y compris son cordon et sa fiche d'alimentation) doit être confiée à une personne compétente et agréée.
15. Ce radiateur doit être utilisé exclusivement pour les usages prévus et conformément aux consignes données dans ce manuel.
16. En ce qui concerne les informations relatives à l'installation, veuillez vous référer au paragraphe ci-dessous du manuel.

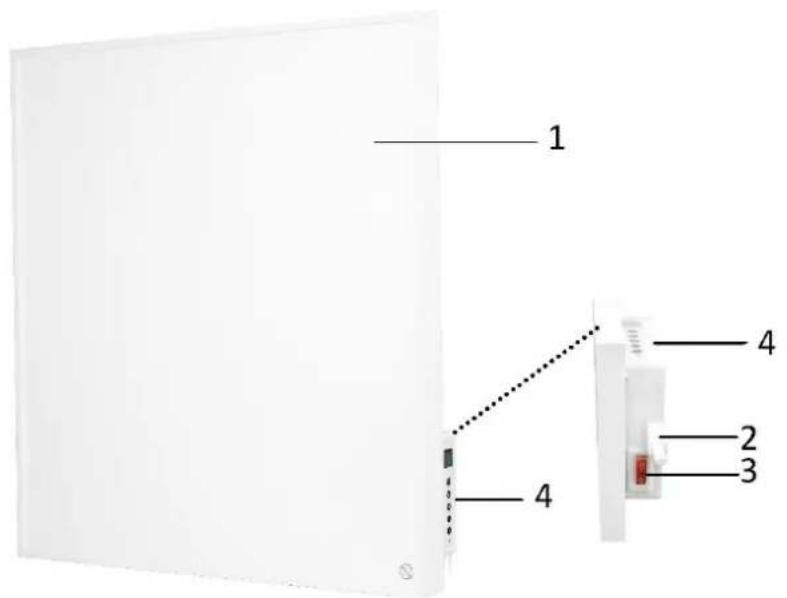

Description des pièces

1. Élément chauffant
2. Capteur de température
3. Interrupteur d'alimentation

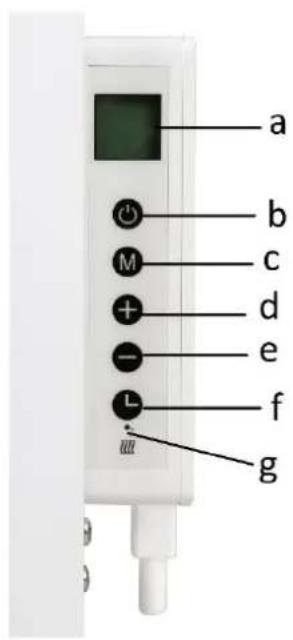

4. Panneau de contrôle a) Écran LCD b) Bouton marche/arrêt c) Bouton M (mode) d) Bouton + e) Bouton - f) Bouton minuterie g) Témoin de chauffe

Écran LCD

a) Symbole date b) Symbole fonction détection de fenêtre ouverte c) Symbole minuterie d) Heure e) Température f) Symbole du mode Normal g) Symbole de la programmation hebdomadaire h) Durée de la programmation hebdomadaire

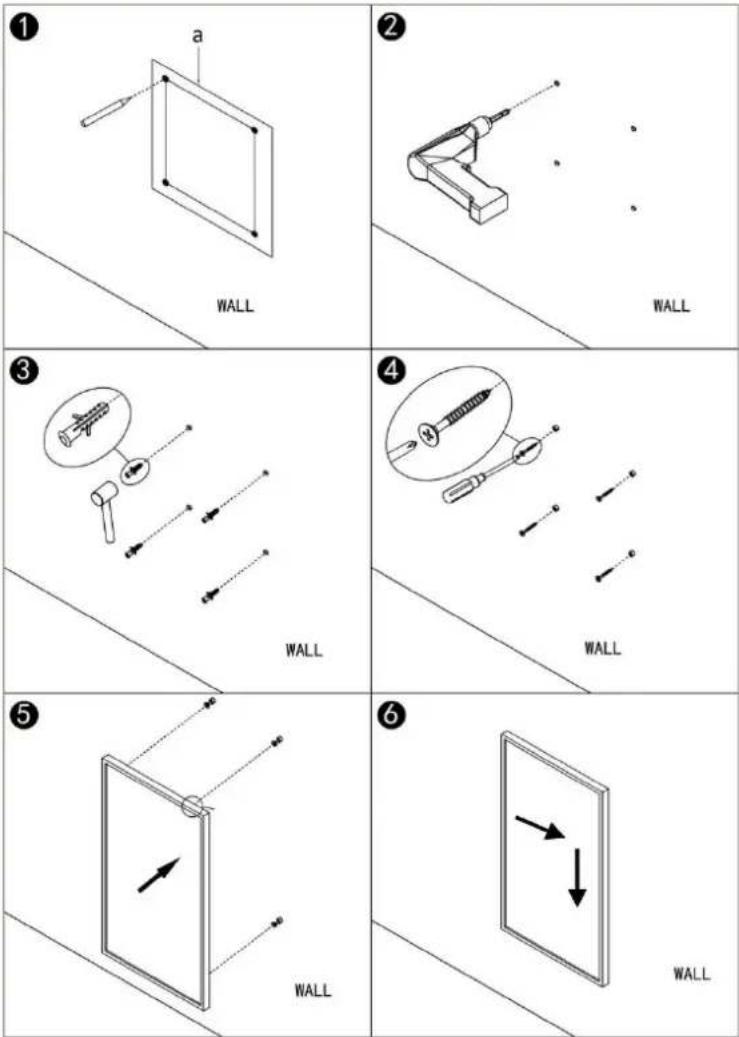

Un pack d'accessoires est fourni avec l'appareil. Utilisez ce pack pour fixer l'appareil au mur conformément aux illustrations ci-dessous. Avant de commencer le montage, vérifiez que l'appareil est éteint et débranché de la prise.

1. Utilisez le modèle fourni (a) pour marquer la position des trous de fixation sur le mur.
2. Percez les trous à l'aide d'un foret de 8 mm.
3. Insérez les chevilles à expansion en plastique dans les trous.
4. Vissez les 4 vis dans les chevilles en plastique.
5. Montez l'appareil sur les vis.
6. Faites glisser l'appareil vers la droite, puis vers le bas jusqu'à ce qu'il soit en place.

REMARQUE : les accessoires fournis dans le pack sont conçus pour fixer l'appareil sur un mur plein et vertical. Le radiateur doit être installé à au moins 20 cm de tout objet, mur, etc.; il doit se trouver à au moins 20 cm du sol et du plafond.

WALL: MUR

Fonctionnement

Branchez l'appareil sur une prise électrique adaptée. Mettez l'appareil en marche en appuyant sur le bouton marche/arrêt (l'interrupteur doit être en position I). L'interrupteur d'alimentation s'allume. L'écran LCD s'allume et affiche « OFF ». L'appareil est en veille. Appuyez sur le bouton marche/arrêt pour allumer l'appareil.

1. Étalonnage du capteur de température

Appuyez sur le bouton + pendant 5 secondes pour afficher les paramètres d'étalonnage du capteur de température. Modifiez la valeur à l'aide des boutons + et -. La valeur doit être comprise entre -5 °C et +5 °C.

1. Réglage de la température désirée

1) Appuyez sur les boutons + ou - pour définir la température désirée. Vous pouvez choisir une

température comprise entre 0 °Cet 37 °C

2) La température désirée clignote à l'écran pendant quelques secondes, puis la température ambiante s'affiche à nouveau. Cela signifie que le réglage de la température a bien été enregistré. 3) Si la température désirée est supérieure à la température ambiante, l'appareil se met à chauffer et le témoin de chauffe s'allume. Une fois que la température ambiante a atteint la température désirée, l'appareil s'éteint automatiquement et se rallumera lorsque la température ambiante sera redescendue. Le témoin de chauffe s'éteindra et s'allumera à nouveau en fonction du fonctionnement du radiateur.

3. Minuterie

Appuyez brièvement sur le bouton 📁. « 00 H » s'affiche à l'écran. Appuyez sur les boutons + et - pour définir la durée de fonctionnement désirée (entre 0 et 24 heures). L'appareil s'éteindra automatiquement à la fin de cette durée.

4. Arrêt

Appuyez à nouveau sur le bouton ⏻ pour éteindre l'appareil. Éteignez l'interrupteur d'alimentation et débranchez l'appareil de la prise secteur.

5. Programmation hebdomadaire

A. Réglage de l'heure : la date et l'heure doivent être réglées avant de définir une programmation hebdomadaire.

1) Lorsque le radiateur est allumé, appuyez longtemps sur le bouton jusqu'à ce que vous entendiez un son aigu. Le symbole de la date clignote. Appuyez sur les boutons + et - pour définir le jour de la semaine (valeur entre 1 et 7); 1 = lundi, 2 = mardi, 3 = mercredi, 4 = jeudi, 5 = vendredi, 6 = samedi, 7 = dimanche. 2) Appuyez brièvement sur le bouton 📁. L'heure clignote. Appuyez sur les boutons + et - pour définir l'heure (valeur entre 00 et 23). 3) Appuyez brièvement sur le bouton 📊. Les minutes clignotent. Appuyez sur les boutons + et - pour définir les minutes (valeur entre 00 et 59).

B. Programmation hebdomadaire

Lorsque l'appareil est allumé, appuyez sur le bouton M (mode) pour basculer en mode programmation hebdomadaire. Le symbole « P » apparaît sur l'écran. Le radiateur fonctionne désormais selon la programmation par défaut décrite ci-dessous.

Quatre plages horaires tous les jours.

Lundi 1 / Mardi 2 / Mercredi 3 / Jeudi 4 / Vendredi 5 / Samedi 6 / Dimanche 7
Plage horaire	P1	P2	P3	P4
Heure	6 h 30	8 h 00	18 h 00	22 h 30
Température	21 °C	18 °C	21 °C	16 °C

Exemple : le lundi, la première plage horaire (P1) court de 6 h 30 à 8 h 00; la température définie pour cette plage est 21 °C. La deuxième plage (P2) court de 8 h 00 à 18 h 00 : la température définie pour cette plage est 18 °C. La troisième plage (P3) court de 18 h 00 à 22 h 30 : la température définie pour cette plage est 21 °C. La quatrième plage (P4) court de 22 h 30 (lundi soir) à 6 h 30 (mardi matin) : la température définie pour cette plage est 16 °C.

La température définie pour la plage en cours peut être modifiée une fois. Pour ce faire, appuyez directement sur les boutons +/-. L'appareil n'enregistrera pas cette modification pour le futur.

Pour modifier la programmation hebdomadaire, suivez la procédure ci-dessous.

1) Appuyez longtemps sur le bouton M (mode) jusqu'à entendre un son aigu. Le symbole de la date clignote. Appuyez sur les boutons + et - pour choisir le jour de la semaine que vous souhaitez modifier. « P1 » s'affiche sur l'écran. 2) Appuyez brièvement sur le bouton M (mode). L'heure clignote. Appuyez sur les boutons + et - pour définir l'heure à laquelle vous souhaitez que la première plage horaire de la journée commence. Chaque pression fait augmenter ou diminuer la valeur de 15 minutes. 3) Appuyez brièvement sur le bouton M (mode). La température clignote. Appuyez sur les boutons + et - pour définir la température souhaitée pour cette première plage horaire. 4) Appuyez brièvement sur le bouton M (mode) pour passer à la deuxième plage horaire de la journée. L'heure clignote à nouveau. Utilisez les boutons + et - pour définir l'heure à laquelle vous souhaitez que cette deuxième plage horaire commence. Chaque pression fait augmenter ou diminuer la valeur de 15 minutes. 5) Appuyez brièvement sur le bouton M (mode). La température clignote. Utilisez les boutons + et - pour définir la température souhaitée pour cette plage. 6) Répétez l'opération pour paramétrer les troisième et quatrième plages horaires. 7) Pour quitter les paramètres, appuyez sur le bouton.

Remarque : si l'appareil est éteint à l'aide de l'interrupteur d'alimentation ou s'il est débranché de sa prise électrique, tous les paramètres seront perdus.

Détection de fenêtre ouverte

L'appareil est équipé d'une fonctionnalité de détection de fenêtre ouverte. Si le système détecte que la température de la pièce baisse drastiquement en peu de temps alors que le radiateur chauffe, il en conclut qu'une fenêtre est ouverte. Dans ce cas, le symbole fenêtre clignote sur l'écran et le radiateur s'éteint pendant 30 minutes. Il se rallume ensuite et fonctionne selon les mêmes paramètres qu'avant son arrêt.

Appuyez sur le bouton - pendant 5 secondes pour activer/désactiver manuellement cette fonction. Le

symbole apparaît ou disparaît sur l'écran.

Système de sécurité

Cet appareil est doté d'un système de sécurité contre la surchauffe qui éteindra automatiquement l'appareil en cas de surchauffe.

Nettoyage du radiateur

Débranchez toujours le radiateur de la prise murale et laissez-le refroidir complètement avant de le nettoyer.

Nettoyez l'extérieur de l'appareil en l'essuyant avec un chiffon humide puis un chiffon sec. N'utilisez pas de détergents ni d'abrasifs et ne laissez aucune eau pénétrer dans le radiateur.

Rangement du radiateur

Lorsque le radiateur n'est pas utilisé pendant une longue période, il convient de le protéger de la poussière et de le stocker dans un endroit propre et sec.

Données techniques

Alimentation : 220-240V \~ 50Hz

Consommation : 350W

Garantie et service après-vente

Nos appareils sont soumis à un contrôle de qualité strict avant d'être livrés. Si l'appareil a toutefois été endommagé lors de la production ou du transport en dépit des soins que nous lui donnons, retournez l'appareil au vendeur. En plus des droits juridiques, le client a la possibilité dans les limites de la garantie de déposer les réclamations suivantes :

Nous offrons une garantie de 2 ans pour l'appareil acheté à partir de la date de vente. En cas de produit défectueux, vous pouvez retourner directement au point de vente.

Les défauts dus à une utilisation non conforme de l'appareil et les dommages dus à une intervention ou réparation faite par une tierce personne ou dus à l'installation de pièces qui ne sont pas d'origine ne sont pas couverts par cette garantie. Conservez toujours votre reçu, car sans celui-ci vous ne pourrez réclamer aucune sorte de garantie. Les dommages causés par le non-respect des instructions de ce manuel rendront la garantie caduque, nous déclinons toute responsabilité en cas de dommages indirects. Nous déclinons toute responsabilité en cas de dégâts matériels ou de dommages corporels causés par une utilisation inappropriée ou si les instructions de sécurité n'ont pas été convenablement observées. Si les accessoires sont endommagés, cela ne signifie pas que toute la machine sera remplacée gratuitement. Dans de tels cas, veuillez contacter notre assistance. Des pièces brisées en verre ou en plastique sont toujours sujettes à des frais. Les défauts des consommables ou des pièces susceptibles de s'user, ainsi que le nettoyage, l'entretien, réparation ou les frais d'expédition et de transport à destination et au départ de tout lieu de réparation. Desdites pièces ne sont pas couverts par la garantie et doivent donc être payés.

Appareil respectueux de l'environnement

Recyclage – Directive européenne 2012/19/EU

Ce symbole indique que le produit ne doit pas être jeté avec les ordures ménagères. Pour limiter les risques pour l'environnement et la santé entraînés par le rejet non contrôlé des déchets, recyclez ce dernier pour promouvoir une réutilisation responsable de ses matériaux. Pour recycler votre produit, utilisez les réseaux de collecte de votre région ou prenez contact avec le revendeur du

produit. Ce dernier pourra vous aider à le recycler.

Déclare que le produit désigné ci-dessous :

Exigences d'informations applicables aux dispositifs de chauffage décentralisés électriques

Référence(s) du modèle :
Caractéristique	Symbole	Valeur	Unité	Caractéristique	Unité
Puissance thermique				Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement (sélectionner un seul type)
Puissance thermique nominale	P_nom	0.35	kW	Contrôle thermique manuel de la charge avec thermostat intégré.	Non
Puissance thermique minimale (indicative)	P_min	0.0	kW	Contrôle thermique manuel de la charge avec réception d'informations sur la température de la pièce et/ou extérieure.	Non
Puissance thermique maximale continue	P_max,c	0.35	kW	Contrôle thermique électronique de la charge avec réception d'informations sur la température de la pièce et/ou extérieure.	Non
Consommation d'électricité auxiliaire	---	---	---	Puissance thermique régulable par ventilateur	Non
À la puissance thermique nominale	el_max	0.350	kW	Type de contrôle de la puissance thermique/de la température de la pièce (sélectionner un seul type)
À la puissance thermique minimale	el_min	0.000	kW	Contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce.	Non
En mode veille	els_B	0.001	kW	Contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la pièce.	Non
				Contrôle de la température de la pièce avec thermostat mécanique.	Non
				Contrôle électronique de la température de la pièce.	Non
				Contrôle électronique de la température de la pièce et	Non
				programmateur journalier.
				Contrôle électronique de la température de la pièce et programmateur hebdomadaire.	Oui
				Autres options de contrôle (sélectionner une ou plusieurs options)
				Contrôle de la température de la pièce, avec détecteur de présence.	Non
				Contrôle de la température de la pièce, avec détecteur de fenêtre ouverte.	Oui
				Option contrôle à distance	Non
				Contrôle adaptatif de l'activation	Non
				Limitation de la durée d'activation	Non
				Capteur à globe noir	Non
Coordonnées de contact	Emerio Switzerland AG Oberneuhofstrasse 1 6340 Baar Switzerland

Satisfait aux exigences des Directives du Conseil :

Règlement (UE) n° 2015/1188 de la Commission du 28 avril 2015 et amendé par le règlement (UE) n° 2016/2282 de la Commission portant application de la directive 2009/125/CE du Parlement européen et du Conseil en ce qui concerne les exigences d'écoconception des dispositifs de chauffage décentralisés.

En ce qui concerne les informations pour les consommateurs sur comment installer, utiliser et entretenir le produit, les informations DEEE, consultez le manuel d'instruction fourni avec l'emballage.
