MANUALE UTENTE CBC124113.1 Emerio

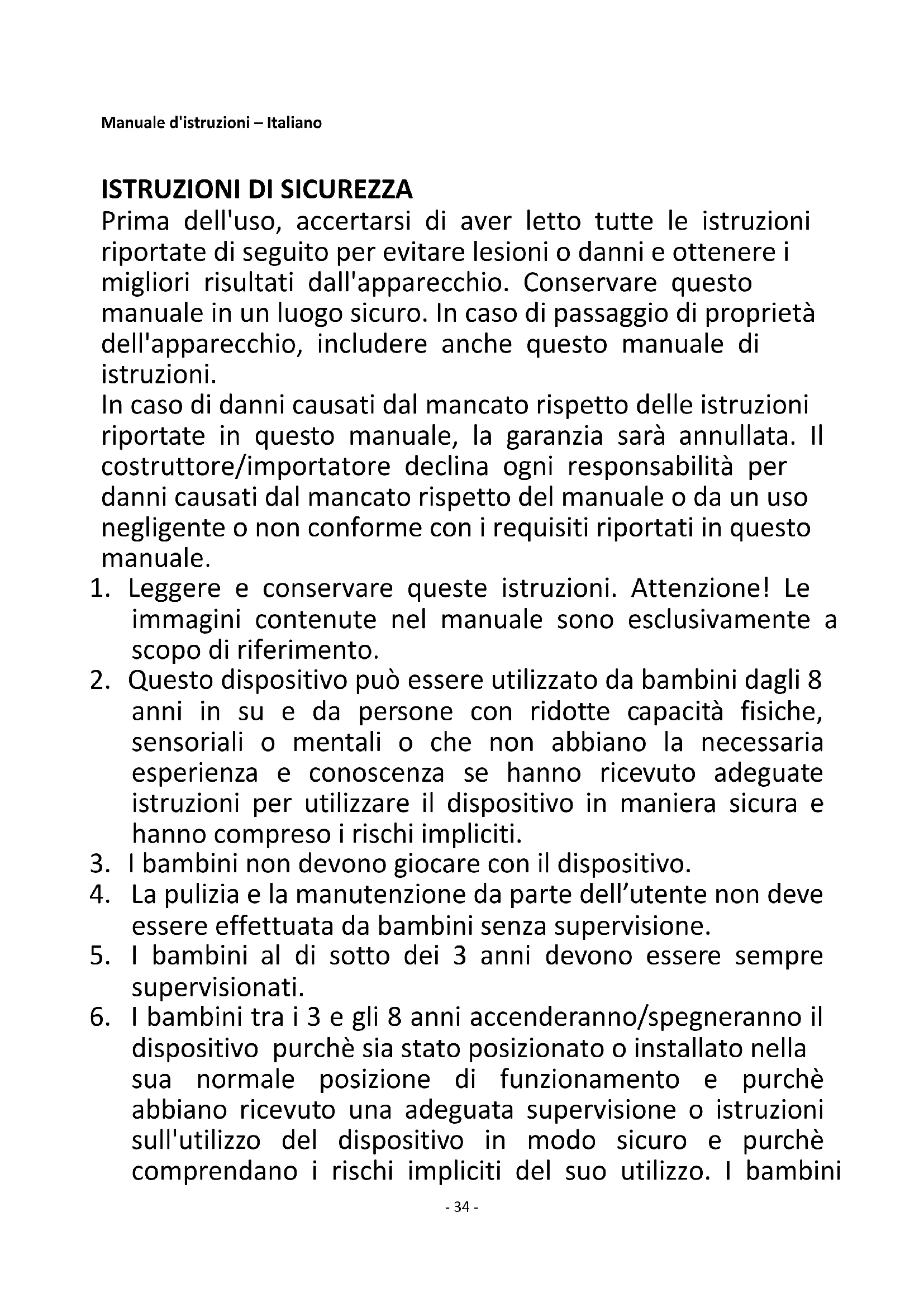

Prima dell'uso, accertarsi di aver letto tutte le istruzioni riportate di seguito per evitare lesioni o danni e ottenere i migliori risultati dall'apparecchio. Conservare questo manuale in un luogo sicuro. In caso di passaggio di proprietà dell'apparecchio, includere anche questo manuale di istruzioni. In caso di danni causati dal mancato rispetto delle istruzioni riportate in questo manuale, la garanzia sarà annullata. Il costruttore/importatore declina ogni responsabilità per danni causati dal mancato rispetto del manuale o da un uso negligente o non conforme con i requisiti riportati in questo manuale.

1. Leggere e conservare queste istruzioni. Attenzione! Le

immagini contenute nel manuale sono esclusivamente a scopo di riferimento.

2. Questo dispositivo può essere utilizzato da bambini dagli 8

anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o che non abbiano la necessaria esperienza e conoscenza se hanno ricevuto adeguate istruzioni per utilizzare il dispositivo in maniera sicura e hanno compreso i rischi impliciti.

3. I bambini non devono giocare con il dispositivo.

4. La pulizia e la manutenzione da parte dell’utente non deve

essere effettuata da bambini senza supervisione.

5. I bambini al di sotto dei 3 anni devono essere sempre

6. I bambini tra i 3 e gli 8 anni accenderanno/spegneranno il

dispositivo purchè sia stato posizionato o installato nella sua normale posizione di funzionamento e purchè abbiano ricevuto una adeguata supervisione o istruzioni sull'utilizzo del dispositivo in modo sicuro e purchè comprendano i rischi impliciti del suo utilizzo. I bambini- 35 - dai 3 anni agli 8 non collegheranno, regoleranno nè svolgeranno operazioni di pulizia o manutenzione sullo stesso

7. ATTENZIONE – Alcune parti del presente prodotto

possono diventare molto calde e causare scottature. Fare particolare attenzione nel caso in cui siano presenti bambini e persone vulnerabili.

8. Se il cavo di alimentazione è danneggiato, farlo sostituire

dal produttore, dal servizio assistenza o personale qualificato per evitare pericoli.

9. Prima di collegare la spina alla presa di corrente, verificare

che il voltaggio e la frequenza siano conformi alle specifiche riportate sulla targa dell'apparecchio.

10. Questo apparecchio è destinato all’uso domestico e

applicazioni similari.

11. Non usare il riscaldatore nel bagno, in lavanderia o locali

interni simili. Non collocarlo mai in posizioni da cui possa cadere in una vasca da bagno o in altri contenitori d’acqua.

12. Non usare all’esterno. Non usare l'apparecchio per

asciugare indumenti o tessuti.

13. Il radiatore non deve essere posizionato immediatamente

sotto una presa di corrente.

14. Non usare l'apparecchio se il cavo di alimentazione è

15. Non usare il riscaldatore in zone dove si conservano liquidi

infiammabili o dove sono presenti vapori infiammabili.

16. AVVERTENZA: Per evitare che si surriscaldi, non coprire il

17. AVVERTENZA! Non usare l'apparecchio se il pannello è

18. Non utilizzare l’unità nelle immediate vicinanze di bagni,

lenzuola, giornali, indumenti, tende, ecc. ad almeno 100 cm di distanza dall'apparecchio.

21. Questo apparecchio contiene parti calde che emettono

scintille o archi elettrici. Non usare l'apparecchio in locali in cui benzina, vernici o liquidi infiammabili sono usati o conservati.

22. Per evitare il sovraccarico del circuito elettrico, non

collegare l'apparecchio a una presa di corrente che alimenta altri apparecchi elettrici. Non installare l'apparecchio sotto la presa di corrente.

23. Scollegare l'apparecchio dalla rete elettrica quando non è

24. L'apparecchio è caldo durante l'uso. Non toccare il

pannello riscaldante quando è acceso.

25. L'apparecchio è progettato per essere fissato alla parete;

non fissarlo al soffitto.

26. Spegnere l'apparecchio, scollegarlo dalla presa di corrente

e lasciarlo raffreddare prima di: - pulirlo; - sottoporlo a manutenzione; - toccarlo o spostarlo.

27. Lasciare uno spazio libero di almeno 40 cm davanti

all'apparecchio e di 20 cm ai lati.

28. Tenere i materiali di imballaggio come i sacchetti di

plastica fuori dalla portata di bambini e neonati per evitare il rischio di soffocamento.

29. L'apparecchio (inclusi la spina e il cavo di alimentazione)

può essere aperto e/o riparato esclusivamente da personale autorizzato e qualificato.

30. Usare l'apparecchio esclusivamente per lo scopo per cui è

progettato e come descritto in questo manuale.- 37 -

31. Per quanto riguarda le informazioni che riguardano

l’installazione, far riferimento al paragrafo di seguito del manuale.- 38 - CBC-124113.1 IT

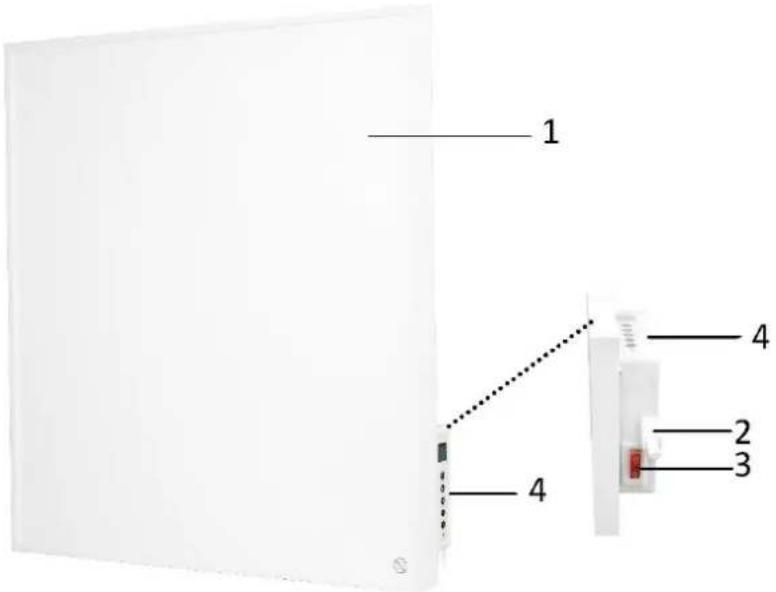

DESCRIZIONE DELLE PARTI

1. Pannello riscaldante

2. Sensore della temperatura

3. Interruttore di alimentazione

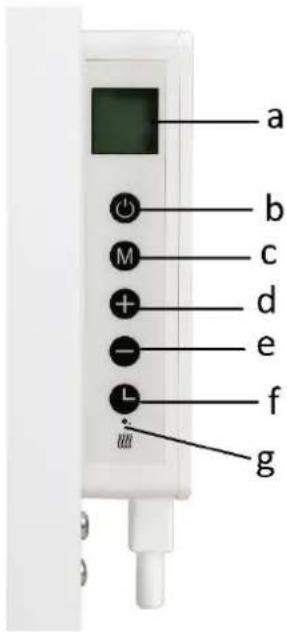

4. Pannello di controllo

a) Display LCD b) Pulsante di avvio/arresto c) Pulsante della modalità d) Pulsante di aumento del valore e) Pulsante di diminuzione del valore f) Pulsante del timer g) Indicatore luminoso di riscaldamento Display LCD a) Indicatore della data b) Indicatore di rilevamento di finestre aperte c) Indicatore del timer d) Orologio e) Temperatura f) Indicatore della modalità normale g) Indicatore della programmazione settimanale h) Intervallo della programmazione settimanale

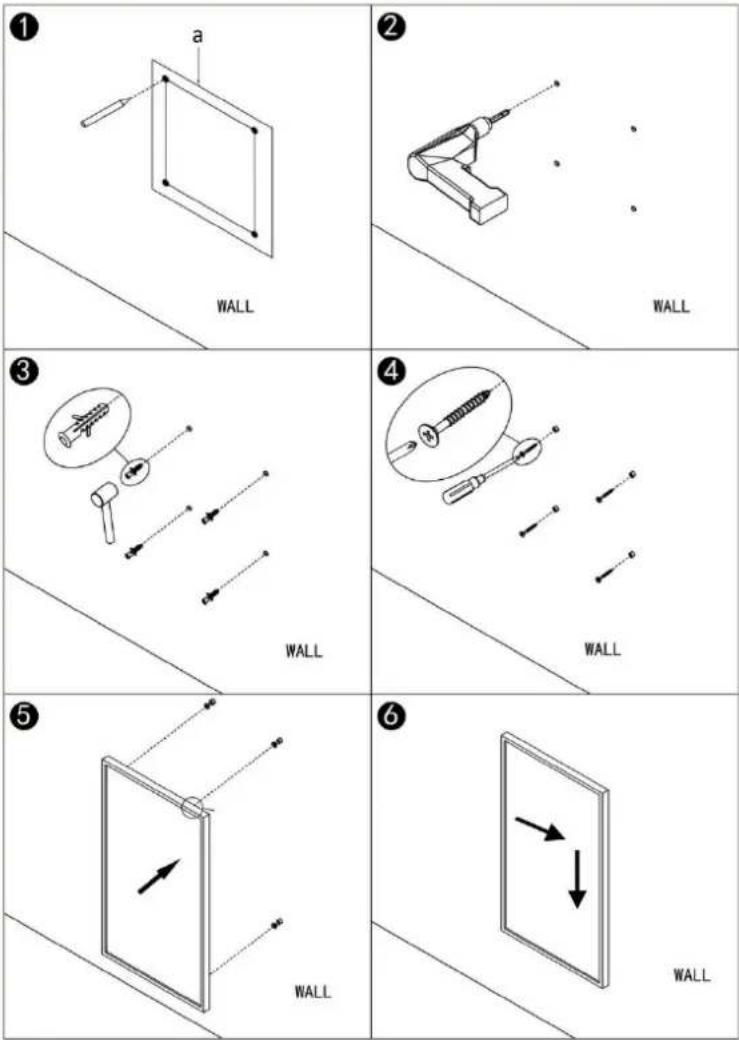

FISSAGGIO ALLA PARETE

Insieme all'apparecchio è fornito un set di accessori. Usarli per fissare l'apparecchio alla parete, come descritto di seguito. Prima di installare l'apparecchio, assicurarsi che sia spento e scollegato dalla presa di corrente.

1. Usare il modello di installazione fornito (a) per contrassegnare la posizione dei fori sulla parete.

2. Praticare i fori usando una punta da trapano da 8 mm.

3. Inserire i tasselli in plastica nei fori.- 39 -

4. Avvitare le 4 viti nei tasselli in plastica.

5. Fissare l'apparecchio sulle viti.

6. Spostare l'apparecchio verso destra e verso il basso finché non è fissato saldamente.

NOTA: il kit fornito insieme all'apparecchio è progettato per il fissaggio verticale su una parete solida. L'apparecchio deve essere fissato ad almeno 20 cm di distanza da qualsiasi oggetto o parete, ad almeno 20 cm di distanza dal pavimento e ad almeno 20 cm di distanza dal soffitto. WALL: PARETE UTILIZZO Collegare l'apparecchio a una presa di corrente adatta. Accendere l'apparecchio portando l'interruttore di alimentazione in posizione "I". L'interruttore si illuminerà. Il display si illuminerà, e apparirà la scritta "OFF". L'apparecchio entrerà in modalità di standby. Premere il pulsante di avvio/arresto per avviare l'apparecchio.

1. Calibrazione della temperatura

Tenere premuto il pulsante + per 5 secondi per accedere alla modalità di calibrazione della temperatura; regolare il valore sul display premendo i pulsanti + e –. L'intervallo di calibrazione è compreso tra -5 e +5.

2. Impostazione della temperatura

1) Premere il pulsante + o – per impostare la temperatura desiderata. La temperatura può essere

impostata tra 0°C e 37°C .

2) Sul display lampeggerà per qualche secondo la temperatura impostata, quindi riapparirà la- 40 -

temperatura corrente. Ciò indica che la temperatura è stata impostata.

3) Se la temperatura impostata è superiore alla temperatura corrente l'apparecchio si avvierà, e

l'indicatore di riscaldamento si accenderà. Al raggiungimento della temperatura impostata l'apparecchio si arresterà automaticamente, e si riavvierà quando la temperatura corrente scende al di sotto di quella impostata. L'indicatore di riscaldamento si accenderà o si spegnerà di conseguenza.

3. Arresto automatico

Premere brevemente il pulsante ; sul display apparirà "00 H". Premere il pulsante + o – per impostare la durata di funzionamento desiderata tra 0 e 24 ore. L'apparecchio si arresterà automaticamente allo scadere del conto alla rovescia.

Premere nuovamente il pulsante per arrestare l'apparecchio. Spegnere l'apparecchio premendo l'interruttore di alimentazione e scollegare il cavo di alimentazione dalla presa di corrente.

5. Programmazione settimanale

A. Prima di impostare la programmazione settimanale è necessario impostare l'ora e il giorno correnti come descritto di seguito.

1) Quando l'apparecchio è acceso, tenere premuto il pulsante finché non viene emesso un segnale

acustico; l'indicatore della data lampeggerà. Premere il pulsante + o – per impostare il giorno della settimana corrente tra 1 e 7. 1 = lunedì, 2 = martedì 3 = mercoledì, 4 = giovedì, 5 = venerdì, 6 = sabato, 7 = domenica

2) Premere brevemente il pulsante ; le cifre dell'ora lampeggeranno. Premere il pulsante + o – per

impostare l'ora corrente tra 00 e 23.

3) Premere brevemente il pulsante ; le cifre dei minuti lampeggeranno. Premere il pulsante + o –

per impostare i minuti correnti tra 00 e 59. B. Programmazione settimanale Quando l'apparecchio è acceso, premere il pulsante M per attivare la modalità di programmazione settimanale; sul display apparirà l'indicatore P. Ora l'apparecchio funzionerà secondo la programmazione settimanale predefinita, descritta di seguito. Ogni giorno è suddiviso in quattro intervalli. Lunedì 1 / Martedì 2 / Mercoledì 3 / Giovedì 4 / Venerdì 5 / Sabato 6 / Domenica 7 Intervallo P 1 P 2 P 3 P 4 Orario di avvio 6:30 8:00 18:00 22:30 Temperatura 21°C 18°C 21°C 16°C Esempio: il lunedì, il primo intervallo (P 1) va dalle 6:30 alle 8:00, e la temperatura impostata per questo intervallo è 21°C; il secondo intervallo (P 2) va dalle 8:00 alle 18:00, e la temperatura impostata per questo intervallo è 18°C; il terzo intervallo (P 3) va dalle 18:00 alle 22:30, e la temperatura impostata per questo intervallo è 21°C; il quarto intervallo (P 4) va dalle 22:30 alle 6:30 di martedì, e la temperatura impostata per questo intervallo è 16°C. Se si desidera modificare temporaneamente la temperatura impostata per il intervallo corrente, premere direttamente il pulsante + o –. L'apparecchio non memorizzerà questa modifica.- 41 - Se si desidera modificare permanentemente la programmazione settimanale, procedere come descritto di seguito.

1) Tenere premuto il pulsante M finché non viene emesso un segnale acustico; l'indicatore della data

lampeggerà. Premere il pulsante + o – per impostare il giorno che si desidera programmare; sul display apparirà "P 1".

2) Premere brevemente il pulsante M; le cifre dell'ora lampeggeranno. Premere il pulsante + o – per

impostare l'orario di avvio del primo intervallo. Ogni pressione aumenterà o diminuirà il valore di 15 minuti.

3) Premere brevemente il pulsante M; la temperatura lampeggerà. Premere il pulsante + o – per

impostare la temperatura del primo intervallo.

4) Premere brevemente il pulsante M per passare all'impostazione del secondo intervallo; le cifre

dell'ora lampeggeranno. Premere il pulsante + o – per impostare l'orario di avvio del secondo intervallo. Ogni pressione aumenterà o diminuirà il valore di 15 minuti.

5) Premere brevemente il pulsante M; la temperatura lampeggerà. Premere il pulsante + o – per

impostare la temperatura di questo intervallo.

6) Ripetere le operazioni precedenti per impostare il terzo e il quarto intervallo.

7) Per uscire dalla modalità di impostazione, premere il pulsante .

Nota: se l'apparecchio viene spento tramite l'interruttore di alimentazione o scollegando il cavo di alimentazione dalla presa di corrente, tutte le impostazioni verranno annullate. Rilevamento di finestre aperte L'apparecchio è dotato di una funzione di rilevamento di finestre aperte. Se l'apposito sensore rileva che la temperatura del locale si abbassa significativamente in poco tempo quando l'apparecchio è in funzione, l'indicatore del rilevamento di finestre aperte inizierà a lampeggiare sul display; l'apparecchio si spegnerà per 30 minuti e si riavvierà automaticamente con l'impostazione precedente dopo 30 minuti. Tenere premuto il pulsante – per 5 secondi per attivare o disattivare questa funzione; l'indicatore si illuminerà o si spegnerà di conseguenza.

DISPOSITIVO DI SICUREZZA

L'apparecchio è dotato di un dispositivo di sicurezza che arresta automaticamente l'unità in caso di surriscaldamento. PULIZIA DELL'APPARECCHIO Scollegare l'apparecchio dalla presa di corrente e attendere che si raffreddi completamente prima di pulirlo. Pulire le superfici esterne dell'apparecchio con un panno umido e un panno asciutto. Non usare detergenti o sostanze abrasive ed evitare l'infiltrazione di acqua nell'apparecchio. CONSERVAZIONE DELL'APPARECCHIO In previsione di un lungo periodo di inutilizzo, proteggere l'apparecchio dalla polvere e riporlo in un luogo pulito e asciutto. DATI TECNICI Voltaggio di esercizio: 220-240V ~ 50Hz Consumo di energia: 350W- 42 -

GARANZIA E SERVIZIO DI ASSISTENZA

Prima della fornitura, i nostri apparecchi vengono sottoposti ad un severo controllo di qualità. Se, nonostante la massima cura, si sono verificati danni durante la produzione o il trasporto, si prega di restituire l'apparecchio al rivenditore. Oltre ai diritti legali previsti dalla legge, l'acquirente può far valere i diritti derivanti dalla seguente garanzia: Concediamo 2 anni di garanzia sull'apparecchio acquistato; il periodo di garanzia inizia dal giorno dell'acquisto. Durante questo periodo ripariamo o sostituiamo gratuitamente ogni componente guasto, la cui malfunzione può essere manifestamente attribuita a difetti del materiale o al processo di produzione. In caso di apparecchio difettoso, rivolgersi direttamente al rivenditore. I difetti derivanti da un uso scorretto dell'apparecchio e le malfunzioni dovute all'intervento o alla riparazione da parte di terzi o alla sostituzione di componenti con ricambi non originali non sono coperti da questa garanzia. Conservare sempre lo scontrino, senza il quale non è possibile far valere la garanzia. I danni dovuti al non rispetto del manuale di istruzioni rendono nulla la garanzia; se ciò porta a conseguenti danni non potremmo essere ritenuti responsabili. Decliniamo inoltre qualsiasi responsabilità per eventuali danni o lesioni personali causati da un uso improprio o in caso di mancata aderenza al manuale di istruzioni. Eventuali danni agli accessori non implicano la sostituzione gratuita dell'intero apparecchio. In tal caso, contattare il reparto di assistenza. La rottura di componenti in vetro o plastica è sempre soggetta a un costo. I difetti ai componenti di consumo o a componenti soggetti a usura, compresa la pulizia, manutenzione, sostituzione o le spese di spedizione e di trasporto verso il luogo di riparazione e ritorno. degli stessi, non sono coperti dalla garanzia e saranno soggetti a un costo. SMALTIMENTO ECOCOMPATIBILE Riciclaggio – Direttiva europea 2012/19/EU Questo simbolo indica che il prodotto non deve essere smaltito con altri rifiuti domestici. Per prevenire rischi all'ambiente o alla salute da uno smaltimento non controllato, riciclare responsabilmente per promuovere un riutilizzo sostenibile delle risorse materiali. Per restituire il dispositivo utilizzato, servirsi dei sistemi di restituzione e raccolta o contattare il proprio rivenditore autorizzato dove il prodotto è stato acquistato. Il rivenditore autorizzato si occuperà dello smaltimento sicuro del prodotto. Emerio Switzerland AG Oberneuhofstrasse 1 6340 Baar Switzerland- 43 - Informazioni ERP (IT) Il fornitore: Emerio Switzerland AG Oberneuhofstrasse 1 6340 Baar Switzerland

dichiara che il prodotto descritto di seguito Informazioni obbligatorie per gli apparecchi per il riscaldamento d'ambiente locale elettrici Identificativo del modello: Dato Simbolo Valore Unità Dato Unità Potenza termica

Tipo di potenza termica, solo per gli apparecchi per il riscaldamento d'ambiente locale elettrici ad accumulo (indicare una sola opzione)

Potenza termica nominale

controllo manuale del carico termico, con termostato integrato

Potenza termica minima (indicativa)

controllo manuale del carico termico con riscontro della temperatura ambiente e/o esterna

Massima potenza termica continua

controllo elettronico del carico termico con riscontro della temperatura ambiente e/o esterna

Consumo ausiliario di energia elettrica

potenza termica assistita da ventilatore

Alla potenza termica nominale

Tipo di potenza termica/controllo della temperatura ambiente (indicare una sola opzione)

Alla potenza termica minima

potenza termica a fase unica senza controllo della temperatura ambiente

due o più fasi manuali senza controllo della temperatura ambiente

con controllo della temperatura ambiente tramite termostato meccanico

con controllo elettronico della temperatura ambiente

con controllo elettronico della temperatura ambiente e temporizzatore giornaliero

con controllo elettronico della Sì- 44 - temperatura ambiente e temporizzatore settimanale

Altre opzioni di controllo (è possibile selezionare più opzioni)

controllo della temperatura ambiente con rilevamento di presenza

controllo della temperatura ambiente con rilevamento di finestre aperte

con opzione di controllo a distanza

con controllo di avviamento adattabile

con limitazione del tempo di funzionamento

è conforme ai requisiti fissati dalle seguenti direttive: REGOLAMENTO (UE) N. 2015/1188 DELLA COMMISSIONE del 28 aprile 2015 e REGOLAMENTO (UE) N. 2016/2282 recante modalità di applicazione della direttiva 2009/125/CE del Parlamento europeo e del Consiglio in merito alle specifiche per la progettazione ecocompatibile degli apparecchi per il riscaldamento d'ambiente locale Per le informazioni destinate ai consumatori sulle modalità di installazione, utilizzo e manutenzione del prodotto e le informazioni RAEE, consultare il manuale di istruzioni incluso nella confezione.
