GMSDR1015LC - Scie Genesis - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie à onglets composés coulissante
Marque	Genesis
Modèle	GMSDR1015LC
Alimentation	120 V~ / 60 Hz, 15 A
Vitesse à vide	4800 tr/min
Diamètre de la lame	254 mm (10 po)
Alésage de la lame	16 mm (5/8 po)
Angle de biseau	0° à 45° à gauche
Angle d'onglet	0° à 45° à gauche et à droite
Capacité de coupe à 90°	Hauteur 78 mm x Largeur 305 mm (3 po x 12 po)
Capacité de coupe à 45° d'onglet	Hauteur 78 mm x Largeur 210 mm (3 po x 8-1/4 po)
Capacité de coupe à 0° onglet et 45° biseau	Hauteur 42 mm x Largeur 305 mm (1-5/8 po x 12 po)
Capacité de coupe à 45° onglet et 45° biseau	Hauteur 42 mm x Largeur 210 mm (1-5/8 po x 8-1/4 po)
Poids net	15,5 kg
Laser	Classe II, 650 nm, < 1,0 mW
Contenu de l'emballage	Scie, lame carbure 60 dents, serre-joint, sac à poussière, extensions de table, pied support arrière, 2 piles AAA, clé de lame, manuel d'utilisation
Garantie	2 ans
Assistance	Sans frais : 1-888-552-8665, site web : genesispowertools.com
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants. Lubrification permanente en usine.
Sécurité	Toujours porter des lunettes de sécurité, tenir les mains hors de la zone de danger, utiliser le serre-joint, débrancher avant réglages.

FOIRE AUX QUESTIONS - GMSDR1015LC Genesis

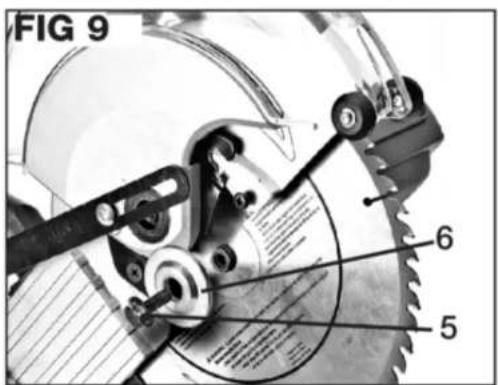

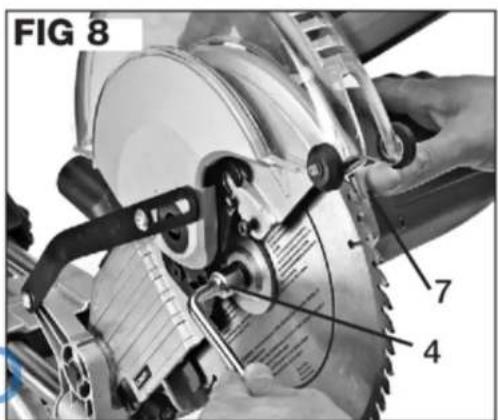

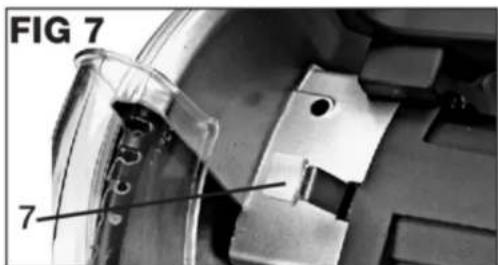

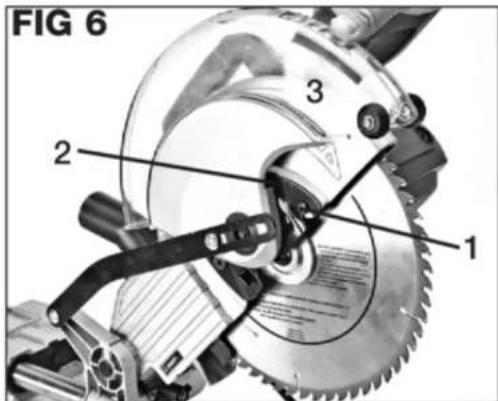

Comment changer la lame de la scie ?

Débranchez la scie. Soulevez le capot de protection inférieur. Desserrez la vis cruciforme et relevez le couvercle du boulon de lame. Appuyez sur le bouton de verrouillage de broche et faites tourner la lame jusqu'à ce qu'elle se bloque. Utilisez la clé de 13 mm pour desserrer le boulon de lame (tournez à droite). Retirez le boulon, la bride externe et la lame. Montez la nouvelle lame en respectant le sens de rotation. Remettez la bride et le boulon, puis serrez à gauche tout en maintenant le verrouillage de broche. Abaissez le couvercle et vérifiez la rotation libre.

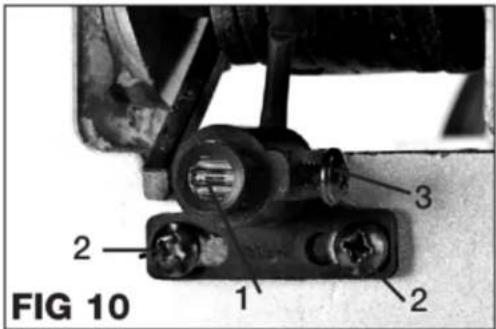

Comment régler le laser ?

Le laser est aligné en usine, mais peut être ajusté après transport. Ouvrez le compartiment des piles (côté droit du moteur) et installez deux piles AAA. Le laser s'allume avec l'interrupteur sur le compartiment. Pour régler la ligne, desserrez les deux vis de chaque côté du laser et ajustez la position latérale. La vis sur la tige du laser permet de corriger la rectitude de la ligne. Effectuez de petits réglages et testez sur une chute de bois.

Quels sont les accessoires inclus ?

La scie est livrée avec : une lame au carbure 60 dents, un serre-joint de fixation, un sac à poussière, deux extensions de table avec blocs d'arrêt, un pied de support arrière, deux piles AAA pour le laser, une clé de lame et le manuel d'utilisation.

Comment utiliser le frein électrique de lame ?

Le frein électrique s'active automatiquement lorsque vous relâchez la gâchette d'interrupteur. Maintenez la tête de coupe en position basse jusqu'à l'arrêt complet de la lame avant de la relever. Vérifiez périodiquement le serrage du boulon d'arbre, car le couple du frein peut le desserrer.

Quelle est la capacité maximale de coupe ?

À 90° (onglet et biseau à 0°), la scie coupe jusqu'à 78 mm de hauteur et 305 mm de largeur. À 45° d'onglet seulement, la largeur est réduite à 210 mm. En biseau à 45° seul, la hauteur est de 42 mm. En combinant 45° d'onglet et 45° de biseau, les dimensions sont 42 mm x 210 mm.

Comment transporter la scie en toute sécurité ?

Abaissez complètement la tête de coupe et verrouillez-la avec la broche de verrouillage. Assurez-vous que la table d'onglet est verrouillée, le biseau à 0°, et la barre coulissante bloquée en position arrière. Transportez la scie uniquement par la poignée de transport prévue sur le dessus, jamais par la poignée de l'interrupteur.

Comment nettoyer la scie après utilisation ?

Débranchez la scie. Utilisez un chiffon propre et sec pour enlever la saleté, la poussière et les résidus. N'utilisez jamais de solvants, de fluide de freins, d'essence ou de produits pétroliers sur les pièces en plastique. Les roulements sont lubrifiés à vie et ne nécessitent pas de graisse supplémentaire.

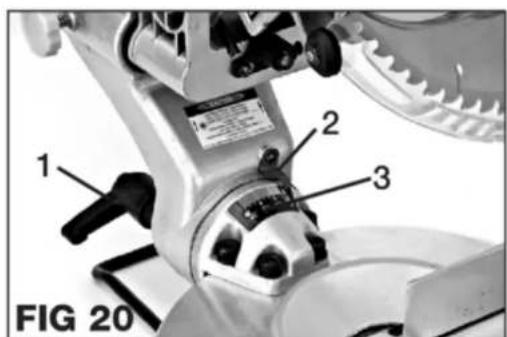

Comment faire une coupe en biseau ?

Réglez la table d'onglet à 0° et verrouillez-la. Desserrez la poignée de verrouillage de biseau à l'arrière de la scie. Inclinez la tête de coupe à gauche jusqu'à l'angle désiré (l'échelle indique l'angle). Resserez la poignée. Placez la pièce contre le guide, utilisez le laser pour aligner la coupe, fixez la pièce si nécessaire, puis effectuez la coupe en abaissant lentement la lame.

Que faire si la scie ne démarre pas ?

Vérifiez que la scie est branchée sur une prise fonctionnelle. Assurez-vous que le verrouillage de l'interrupteur n'est pas activé : pour démarrer, appuyez d'abord sur le bouton de verrouillage (gâchette de sécurité) puis sur la gâchette principale. Si le problème persiste, contactez le service d'assistance au 1-888-552-8665.

Où trouver le manuel d'utilisation complet ?

Le manuel est inclus dans l'emballage. Vous pouvez également le télécharger gratuitement au format PDF sur le site notice-facile.com ou sur le site officiel genesispowertools.com. Un numéro d'aide sans frais est disponible : 1-888-552-8665.

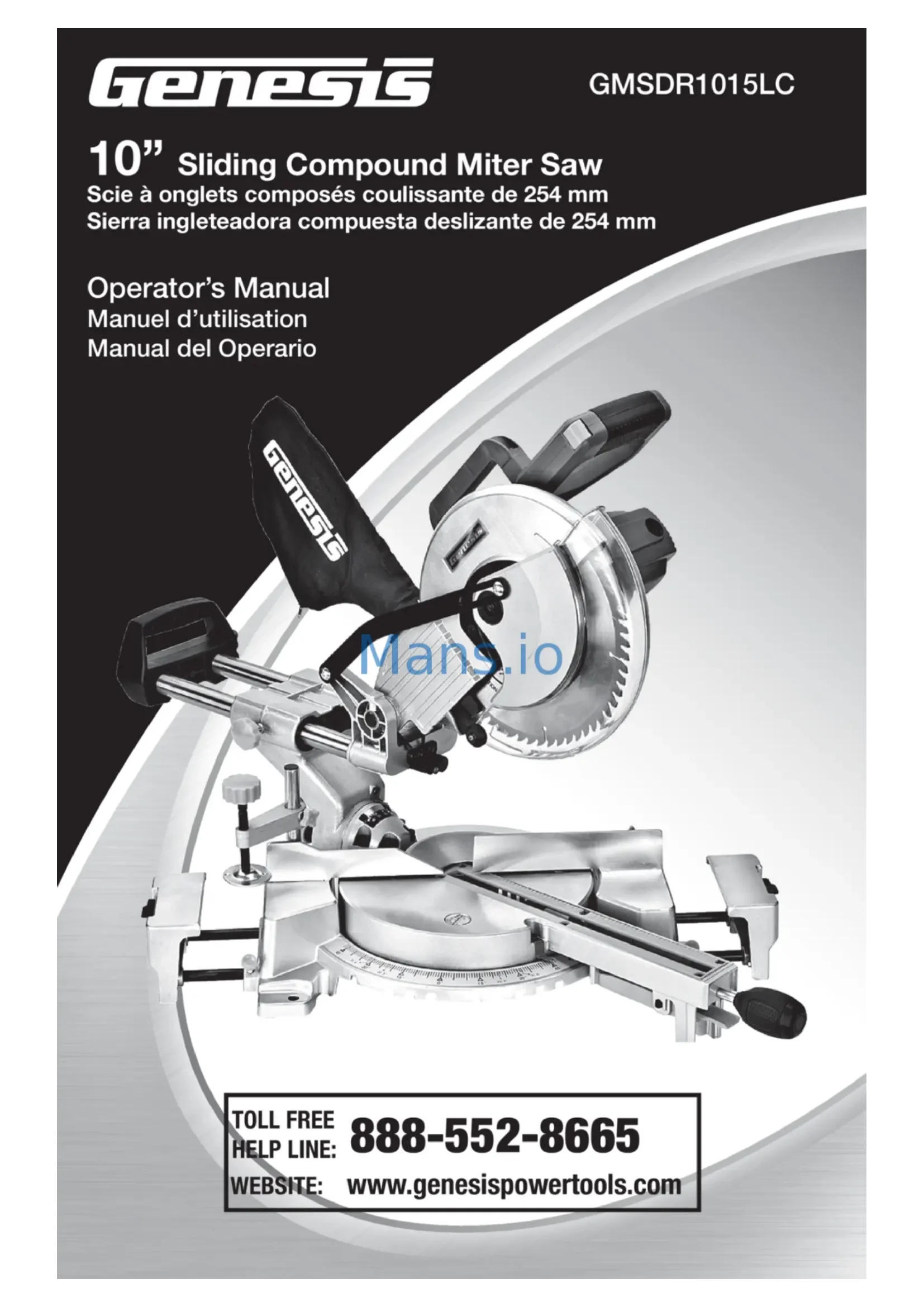

MODE D'EMPLOI GMSDR1015LC Genesis

Scie à onglets composés coulissante de 254 mm

Manuel d'utilisation

Manual del Operario

Mans. io

TOLL FREE

HELP LINE:

888-552-8665

WEBSITE:

www. genesispowertools. com

Spécifications

• Modèle: GMSDR1015LC
• Puissance Nominale: 120V\~/ 60HZ, 15 Amp • Vitesse de rotation sans charge: 4800 tr/min. • Dimension de la lame: 254 mm (10 po.) • Dimension de l'axe de meule: 16,0 mm (5/8 po.)
• Angle de biseau lame: 0-45° à gauche
• Angle d'onglet de lame: 0-45° à gauche comme à droite
• Capacité de coupe à 90°:---- H 78 mm x L 305 mm (3 po. x 12 po.)
• Capacité de coupe à 45° H 78 mm x L 210 mm (3 po. x 8-1/4 po.)
• Capacité de coupe à 0° d'onglet & 45° biseau: ---- H 42 mm x L 305 mm (1-5/8 po. x 12 po.)
• Capacité de coupe à 45° d'onglet & 45° biseau:---- H 42 mm x L 210 mm (1-5/8 po. x 8-1/4 po.)
• Poids net: 15,5 kg
• Laser: ---- Laser de class II, longueur d'onde: 650 nm, sortie max <1.0 mw

Inclut: scie, lame au carbure 60 dents, serre-joint de fixation, sac à poussière, ailes d'extension, un pied de support arrière, deux piles AAA pour le laser et clé de la lame

AVERTISSEMENT: Pour réduire le risque de blessure, l'utilisateur doit lire et assimiler ce manuel d'utilisation avant de se servir de l'outil. Conservez ce manuel comme référence ultérieure.

Numéro d'aide sans frais: 1-888-552-8665.

PORTEZ VOS LUNETTES DE SÉCURITÉ PRÉVOIR EST MIEUX QUE NE PLUS VOIR

AVERTISSEMENT: L'utilisation de tout outil électrique peut causer la projection d'objets étrangers dans vos yeux, pouvant entraîner de sérieux dommages. Avant de commencer à vous servir de l'outil, portez toujours des lunettes de sécurité ou avec des écrans latéraux de protection, et une protection faciale complète si nécessaire. Nous recommandons le port d'un masque à vision large par dessus les lunettes. Portez toujours une protection oculaire qui est marquée comme en conformité avec ANSI Z87.1.

Repérez ce symbole qui signale d'importantes précautions de sécurité. Cela veut dire faites attention ! Votre sécurité est en jeu.

Règles générales de sécurité

AVERTISSEMENT: Certaines poussières produites par des appareils électriques de ponçage, sciage, meulage, perçage et autres travaux de construction contiennent des produits chimiques connus pour causer cancer, anomalies congénitales et autres atteintes à la reproduction. Voici quelques exemples de ces produits nocifs:

• Plomb des peintures au plomb,
• Silice cristalline des briques et du béton et d'autres matériaux de construction,
• Arsenic et chrome de bois d'œuvre traité chimiquement.

Votre risque en cas d'exposition varie, selon la fréquence d'exécution de ce type de tâches. Pour réduire votre exposition à ces produits : travaillez dans une zone bien ventilée en portant un équipement de sécurité approuvé, tel que masque à poussières spécialement conçu pour filtrer les particules microscopiques.

AVERTISSEMENT: Lisez et assimilez tous les avertissements, mises en garde et instructions d'utilisation avant de vous servir de cet équipement. Sinon vous risquez commotion électrique, début d'incendie et/ou blessures corporelles.

LIEU De travail:

• Gardez propre la zone de travail. Les zones et établis en désordre attirent les accidents.
• Ne pas utiliser d'outils électriques dans des atmosphères explosives, par exemple en présence de liquidés, gaz ou poussières inflammables. Les outils électriques produisent des étincelles risquant d'enflammer les poussières ou vapeurs.
• Garder les badauds, enfants et visiteurs à l'écart pendant l'utilisation d'un outil électrique. Les distractions peuvent causer une perdre le contrôle.

Sécurité électrique

• La puissance des bouchons outil doit correspondre à la prise électrique. Ne jamais modifier la prise en aucune façon. Ne pas utiliser d'adaptateur de bouchons dans toute la terre (la terre) les outils électriques. Les outils à double isolation sont équipés d'une fiche polarisée (une broche est plus large que l'autre).. Cette fiche ne peut être branchée sur une prise polarisée que dans un seul sens. Si la fiche ne peut pas être insérée dans la prise, l'inverser. Si vous ne pouvez toujours pas être l'insérer, faire installer une prise polarisée par un électricien qualifié. Ne pas modifier la fiche, de quelque façon que ce soit. La double isolation élimine le besoin de cordon d'alimentation à trois fils et d'un circuit secteur mis à la terre.
• NE PAS exposer les outils électriques à la pluie ou l'humidité. La pénétration d'eau dans ces outils accroît le risque de choc électrique.
• Éviter tout contact du corps avec des surfaces mises à la terre, telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risqué de choc électrique est accru lorsque le corps est mis à la terre.
• NE PAS maltraiter le cordon d'alimentation. Ne jamais utiliser le cordon d'alimentation pour transporter l'outil et ne jamais débrancher ce dernier en tirant sur le cordon. Garder le cordon à l'écart de la chaleur, de l'huile, des objets tranchants et des pièces en mouvement. Remplacer immédiatement tout cordon endommagé. Un cordon endommagé accroît le risque d'électrocution.
• Lorsque l'exploitation d'un pouvoir en dehors des outils, l'utilisation d'une rallonge électrique pour une utilisation extérieure. Ces cordons sont prévus pour une utilisation à l'extérieur et de réduire le risque de choc électrique.
• NE PAS utiliser l'AC notées les outils d'une alimentation en courant continu. Même si l'outil semble fonctionner, les composants électriques de l'AC notées outil sont susceptibles d'échouer et d'accroître le risque pour l'opérateur.

Sécurité personnelle

• Rester attentif, prêter attention au travail et faire prévue de bon sens lors de l'utilisation de tout outil électrique. Ne pas utiliser cet outil en état de fatigue ou sous l'influence de l'alcool, de drogues ou de médicaments. Un moment d'inattention pendant l'utilisation d'un outil électrique peut entraîner des blessures graves.
• Utiliser l'équipement de sécurité. Toujours porter une protection oculaire. Suivant les conditions, le port d'un masque filtrant, de chaussures de sécurité, d'un casque ou d'une protection auditive est recommandé.
• Portez une tenue appropriée. Ne portez pas de vêtements flottants, gants, cravate, bracelets, montre de poignet ou autres bijoux qui peuvent être happés par des pièces en mouvement. Le port de chaussures antidérapantes est recommandé, ainsi que le port d'une couverture des cheveux s'ils sont longs..
• Évitez d'un démarrage accidentel. S'assurer que le commutateur est en position arrêt avant de brancher po. De transport outil avec le doigt sur l'interrupteur ou de brancher des outils électriques qui sont le commutateur invite accidents.
• Enlevez les clés et outils de réglage avant de mettre en marche. Les clés, clavettes, déchets et autres débris peuvent être projetés à grande vitesse, et ainsi causer des graves blessures.
• NE travaillez pas à bout de bras. Gardez une bonne posture et un bon équilibre en permanence, un déséquilibre peut amener votre chute sur la machine en action, avec possibilité de blessure.
• SI dispositifs sont prévus pour la connexion d'extraction des poussières et des installations de collecte, d'assurer ceux-ci sont connectés et utilisés correctement. L'utilisation de ces appareils peut réduire les risques liés à la poussière. Ne pas utiliser l'outil sur une échelle ou un support instable. Une bonne tenue et un bon équilibre permettent de mieux contrôler l'outil en cas de situation imprévue.
• Maintenez l'outil sec, propre et sans huile ou graisse. Utilisez toujours un chiffon propre pour le nettoyage. N'utilisez jamais de fluide pour freins, d'essence, de produits à base de pétrole, ni n'importe quel type de solvant pour nettoyer l'outil.

Utilisation et entretien de l'outil

• Sécurisation de la pièce à travailler. Utilisez des serre-joints ou un étau pour maintenir la pièce travaillée quand c'est possible. C'est plus sûr que de se servir de sa ou ses mains et permet de garder ses deux mains libres pour actionner l'outil. La perte de contrôle de la pièce travaillée peut entraîner des blessures corporelles.
• NE forcez pas sur l'outil. L'outil effectuera la tâche de façon meilleure et plus sûre à la vitesse de pénétration pour laquelle il a été conçu. Forcer sur l'outil peut éventuellement endommager la machine et entraîner des blessures.
• Utilisez le bon outil pour la tâche. Ne forcez pas sur l'outil ou accessoire pour exécuter une tâche pour laquelle il n'a pas été conçu. N'utilisez pas l'outil pour une finalité non prévue car vous risquez des dégâts matériels et/ou des blessures corporelles.
• N'utilisez pas l'outil si son interrupteur de marche/arrêt fonctionne mal. Faites immédiatement remplacer les interrupteurs défectueux par un centre de réparations agréé.
• Débrancher l'outil avant d'effectuer des réglages, de changer d'accessoire ou de ranger l'outil. Ces mesures de sécurité réduisent les risques de démarrage accidentel de l'outil.
• Ranger les outils non utilisés hors de portée des enfant set des personnes n'ayant pas reçu de formation adéquate. Entre les mains de personnes n'ayant pas reçu de formation adéquate, les outils sont dangereux.
• Entretenir soigneusement les outils. Vérifier qu'aucune pièce mobile n'est mal alignée, grippée ou brisée et s'assurer qu'aucun autre problème ne risqué d'affecter le bon fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser de nouveau. De nombreux d'accidents sont causés par des outils mal entretenir.
• N'utilisez que des accessoires recommandés. L'utilisation d'accessoires et équipements annexes non recommandés parle constructeur ou non prévus pour être utilisés sur ce type d'outil peut causer des dégâts matériels et/ou des blessures corporelles pour l'utilisateur. Consultez le manuel d'utilisation pour connaître les accessories recommandés.
• Maintenir des outils de coupe nette et propre. Bien entretenu avec des outils de coupe de pointe sont moins susceptibles de lier et sont plus faciles à contrôler.
• Poussez la pièce à travailler dans la bonne direction à la bonne vitesse. N'envoyez la pièce vers la lame le couteau ou la surface abrasive, selon la machine, que en sens opposé à la rotation de l'outil de coupe. Une mauvaise présentation de la pièce dans le même sens que la rotation de l'outil de coupe fait que la pièce est projetée à grande vitesse.
• NE jamais laisser l'outil en marche sans surveillance. Éteignez l'appareil. Ne laissez pas l'outil jusqu'à ce qu'il arrive à un arrêt complet.
• NE démarrez jamais un outil quand un composant rotatif est déjà en contact avec la pièce travail lée.

AVERTISSEMENT: L'UTILISATION DE CET OUTIL PEUT GÉNÉRER ET BRASSER DE LA POUSSIÈRE ET D'AUTRES PARTICULES EN SUSPENSION DANS L'AIR, COMME SCIURE, SILICE CRISTALLINE ET AMIANTE. Dirigez le flot de particules hors de votre visage et de votre corps. Faites toujours fonctionner l'outil dans une zone bien ventilée, et veillez à une bonne évacuation de la poussière. Utilisez un système de collecte de poussières dans la mesure du possible. L'exposition aux poussières peut causer des troubles respiratoires ou autres sérieux et permanents, incluant la silicose (une sérieuse affection des poumons), le cancer et la mort. Évitez de respirer la poussière et évitez un contact prolongé avec elle. Si vous laissez entrer la poussière dans votre bouche ou vos yeux, ou se déposer sur votre peau, vous risquez de provoquer l'absorption de matières dangereuses. Portez toujours une protection respiratoire approuvée NIOSH/OSHA bien ajustée convenant à la protection contre les poussières, et lavez les surfaces de peau exposées à l'eau et au savon.

Service

• Demandez à votre outil électrique à être desservie par une personne qualifiée en utilisant uniquement des pièces identiques. Cela permettra de s'assurer que la sécurité de l'outil électrique est maintenue.
• L'entretien de votre outil électrique périodiquement. Lors du nettoyage d'un outil, faire attention à ne pas démonter une partie de l'outil en raison de câbles électriques peuvent être égarés ou pincé.

Cordons rallonges

Les outils mis à la terre nécessitent un cordon rallonge à trois fils. Les outils à double isolation peuvent utiliser des cordons rallonge indifféremment à deux ou trois conducteurs. Plus augmente la distance depuis la prise d'alimentation, plus le calibre de la rallonge devra être important. L'utilisation de cordons rallonges avec des fils mal calibrés peut provoquer une importante chute de tension d'entrée, d'où une perte de puissance et de possibles dommages pour l'outil. Reportez-vous au tableau pour déterminer la taille minimum requise pour les fils.

Plus le numéro de calibre de fil est faible, plus importante est la capacité en courant du cordon. Par exemple un calibre 14 peut transporter un courant plus fort qu'un fil de calibre 16. Quand vous utilisez plus d'un cordon d'extension pour obtenir la longueur totale, assurez-vous que chacun contient au moins le calibre minimum de fils requis. Si vous utilisez un câble d'extension pour alimenter plus d'un outil, ajoutez les ampérages de leurs plaques signalétiques et utilisez cette somme pour déterminer le calibre minimum des fils.

Conseils d'utilisation de cordons rallonges

• Si vous utilisez un cordon rallonge à l'extérieur, assurez-vous qu'il est marqué du suffixe « W-A » (W seulement au Canada), qui indique qu'il convient bien à une utilisation à l'extérieur.
• Assurez-vous que votre cordon rallonge est correctement câblé et en bonne condition électrique. Remplacez toujours un cordon rallonge endommagé ou faites-le réparer par une personne qualifiée avant de l'utiliser.
• Protégez vos cordons rallonges des angles et objets tranchants, de la chaleur excessive, et des zones humides ou mouillées.

Calibre de fil minimum recommandé pour cordons de rallonge (en 120 Volts)

Ampérage nominal (à pleine charge)	Longueur du cordon de rallonge
	7.6 m25 Feet	15.2 m50 Feet	22.9 m75 Feet	30.5 m100 Feet	45.7 m150 Feet	61.0 m200 Feet
0–2.0	18	18	18	18	16	16
2.1–3.4	18	18	18	16	14	14
3.5–5.0	18	18	16	14	12	12
5.1–7.0	18	16	14	12	12	10
7.1–12.0	18	14	12	10	8	8
12.1–16.0	14	12	10	10	8	6
16.1–20.0	12	10	8	8	6	6

Règles de sécurité spécifiques pour SCIE à onglets

AVERTISSEMENT: NE laissez PAS une fausse sécurité s'installer provoquée per confort et familiarité avec le produit (suite à des utilisations répétées) remplacer la stricte application des règles de sécurité pour la scie à onglets. Si vous utilisez cet outil dangereusement et incorrectement, vous pouvez subir de sérieuses blessures.

• Ne mettez pas en marche cette scie à onglets jusqu'à ce qu'elle soit assemblée et installée conformément au instructions.
• Si vous n'êtes pas totalement familiarisé avec le fonctionnement des scies à onglets, demandez de l'aide à votre supérieur, à votre instructeur ou à une personne qualifiée.
• Montez l'outil de façon sûre sur une surface de support stable avant de l'utiliser. Idéalement fixez ou boulonnez solidement votre scie à onglets sur établi, table ou support pour outils à environ la hauteur des hanches.
• Tilisez les protections dans la mesure du possible. Vérifiez que les protections sont correctement positionnées, serrées et opérationnelles.
• N'utilisez que des lames de scie de travers. N'utilisez que des angles d'attaque de 0° ou négatifs quand vous travaillez avec des lames à pointes au carbure. Important : n'utilisez pas de lames à trait fin ou à creux de dents profonds. Ces lames peuvent facilement dévier et toucher la protection ou la table de scie à onglets.
• N'utilisez que des lames de scie de type et taille corrects spécifiés pour cet outil.
• Assurez-vous d'utiliser une lame affûtée qui tourne librement et ne vibre pas.
• Inspectez les lames pour y déceler des craquelures ou autres dommages avant l'utilisation. Remplacez immédiatement les lames en mauvais état.
• Nettoyez lame et rondelles de bride de lame avant l'utilisation. Vérifiez de nouveau qu'il n'y a pas de dommages et serrez bien l'écrou de l'arbre.
• N'utilisez que des brides de lame spécifiées pour cet outil.
• Gardez vos mains à l'écart du trajet de la lame de scie. Si la pièce à couper amène vos mains à être à moins de 18 cm de la lame de scie, la pièce à travailler doit être fixée en place avant de commencer la coupe.
• Conservez les évents du moteur propres et exempts de copeaux, poussière, et autres obstructions qui pourraient empêcher la circulation de l'air pour le refroidissement du moteur.
• Assurez-vous que toutes les poignées de réglage de scie sont serrées avant de couper, même si la table est positionnée sur un des arrêts précis. N'oubliez pas de serrer la poignée de réglage de biseau montée à l'arrière.
• N'appliquez jamais de lubrifiants sur la lame quand elle tourne.
• N'utilisez jamais de lames de scie prévues pour fonctionner à moins de 5000 tours/minute.
• Ne démarrez jamais l'outil avec la pièce à travailler contre la lame.
• Laissez le moteur atteindre sa pleine vitesse avant de démarrer la coupe.
• Laissez toujours les protections de lame en place et utilisez-les toujours.
• Ne cherchez jamais à atteindre quelque chose au-delà ou derrière la lame de scie.
• Ne verrouillez jamais l'interrupteur en position de marche (on). • N'essayez jamais de recouper les petites pièces.
• Ne coupez jamais de métaux ferreux ou de la maçonnerie. Cette scie à onglets est conçue pour couper du bois et des produits similaires.
• N'effectuez pas de coupes à mains libres. Maintenez fermement la pièce travaillée contre le guide et la table. Utilisez des serre-joints pour fixer la pièce si possible.
• Les pièces à travailler longues ou larges doivent être convenablement soutenues.
• Important : après avoir terminé la coupe, relâcher l'interrupteur d'alimentation et laissez la lame revenir à un arrêt total avant de mettre la scie en position relevée.
• Arrêtez la scie et laisser la lame stopper totalement avant de nettoyer la zone autour de la lame et enlever débris et chutes du chemin de la lame. Les lames finissant de tourner restent dangereuses.
• Arrêtez la scie et laisser la lame stopper totalement avant d'enlever ou détacher la pièce travaillée, modifier son orientation ou changer l'angle d'attaque de la lame.
• N'effectuez jamais de mise en place, assemblage ou positionnement sur la table de scie ou la zone de travail pendant que la machine tourne.
• Arrêtez la machine (off) et débranchez-la de la prise secteur avant d'installer ou enlever des accessoires, régler ou modifier des réglages, ou pour des réparations.
• Débranchez la machine de la prise secteur et nettoyez la zone de travail avant de quitter la machine.
• Si une des pièces de votre scie à onglets manque, est endommagée ou défectueuse d'une quelconque façon, ou si un composant électrique présente un dysfonctionnement, arrêtez à l'interrupteur et débranchez la fiche de la prise. Remplacez les pièces manquantes ou défectueuses avant de reprendre l'utilisation.

AVERTISSEMENT: Lisez et assimilez tous les avertissements, mises en garde et instructions d'utilisation avant de vous servir de cet équipement. Sinon vous risquez commotion électrique, début d'incendie et/ou blessures corporelles.

Conservez ces instructions

Mans. io

Lexique des TERMES utilises dans le travail du BOIS

Pièce- Morceau de matériau recevant l'opération de coupe. Les surfaces de la pièce sont les faces, les extrémités et les chants.

Doigts Anti recul- Dispositif qui, lorsqu'il est correctement monté et entretenu, empêche la pièce de reculer vers l'avant de la scie lors d'une refente.

Arbre- Axe sur lequel la lame ou l'outil coupant est monté.

Coupe en biseau- Opération de coupe effectuée avec la lame inclinée.

Coupe combinée en onglet- Opération de coupe simple qui combine un réglage de coupe en onglet et un réglage de coupe en biseau.

Coupe à contre-fil -- Opération de coupe effectuée perpendiculairement au fil du bois.

Rainure- Coupe incomplète produisant une encoche à bords droits traversant la pièce ou non.

Panneau-Peigne - Panneau de bois aidant à contrôler et à guider la pièce d'une façon plus sûre en la maintenant contre la table ou le guide lors d'une refente.

Coupe A Main Levée --Coupe effectuée sans l'aide du guide, du guide d'onglet, d'un système de fixation, d'un serre-joint ou d'un autre moyen approprié empêchant la pièce de basculer pendant la coupe.

Gomme-Résidu collant provenant de la sève des produits du bois.

Déviation -Désalignement de la lame. Cette Déviation peut entrainer des rebonds ou le blocage de la machine, faire forcer le moteur, provoquer un échauffement excessif de l'pièce ou faire que l'pièce de fende.

Trait de scie- Matériau enlevé par la lame dans une coupe complète ou fente produite par la lame dans une coupe partielle ou incomplète.

Rebond - Accrochage et rejet incontrôlé d'une pièce vers l'avant de la scie. Associé à la fermeture du trait de scie par la pièce et au pincement de la lame ou à la création d'une tension au niveau de la lame.

Extrémité avant- Extrémité de la pièce qui, lors d'une refente, entre en contact avec l'outil en premier.

Coupe d'onglet- Coupe d'une pièce faisant un angle différent de 90 degrés par rapport à la lame.

Moulure- Coupe produisant une forme spéciale sur la pièce. Utilisée pour la décoration ou l'assemblage de pièces.

Coupe Incomplète -Toute opération de coupe où la lame ne traverse pas l'épaisseur de la pièce.

Bloc-poussoir -Dispositif utilisé pour alimenter la pièce dans la scie, sauf pour la refente de pièces étroites où un poussoir doit être utilisé. Il permet également d'éloigner les mains de l'opérateur de la lame.

Poussoir -Dispositif utilisé pour alimenter la pièce dans la scie et éloigner les mains de l'opérateur de la lame.

Feuillure -Encoche dans le bord d'une pièce.

Résine - Substance collante à base de sève durcie.

Refente -Opération de coupe ou de taille en forme effectuée dans la longueur d'une pièce ou dans le sens du fil.

Guide de refente -Guide réglable utilisé lors des coupes en refente pour maintenir la pièce parallèle à la lame de la scie.

Tours par minute (tr/mn) -Nombre de tours effectués en une minute par un objet tournant. Utilisé pour mesurer la vitesse de la lame.

Trajet De La Lame De Scie -Zone au-dessus, en dessous, sur le côté ou en avant de la lame. Pour la pièce, zone qui va être ou a été coupée par la lame.

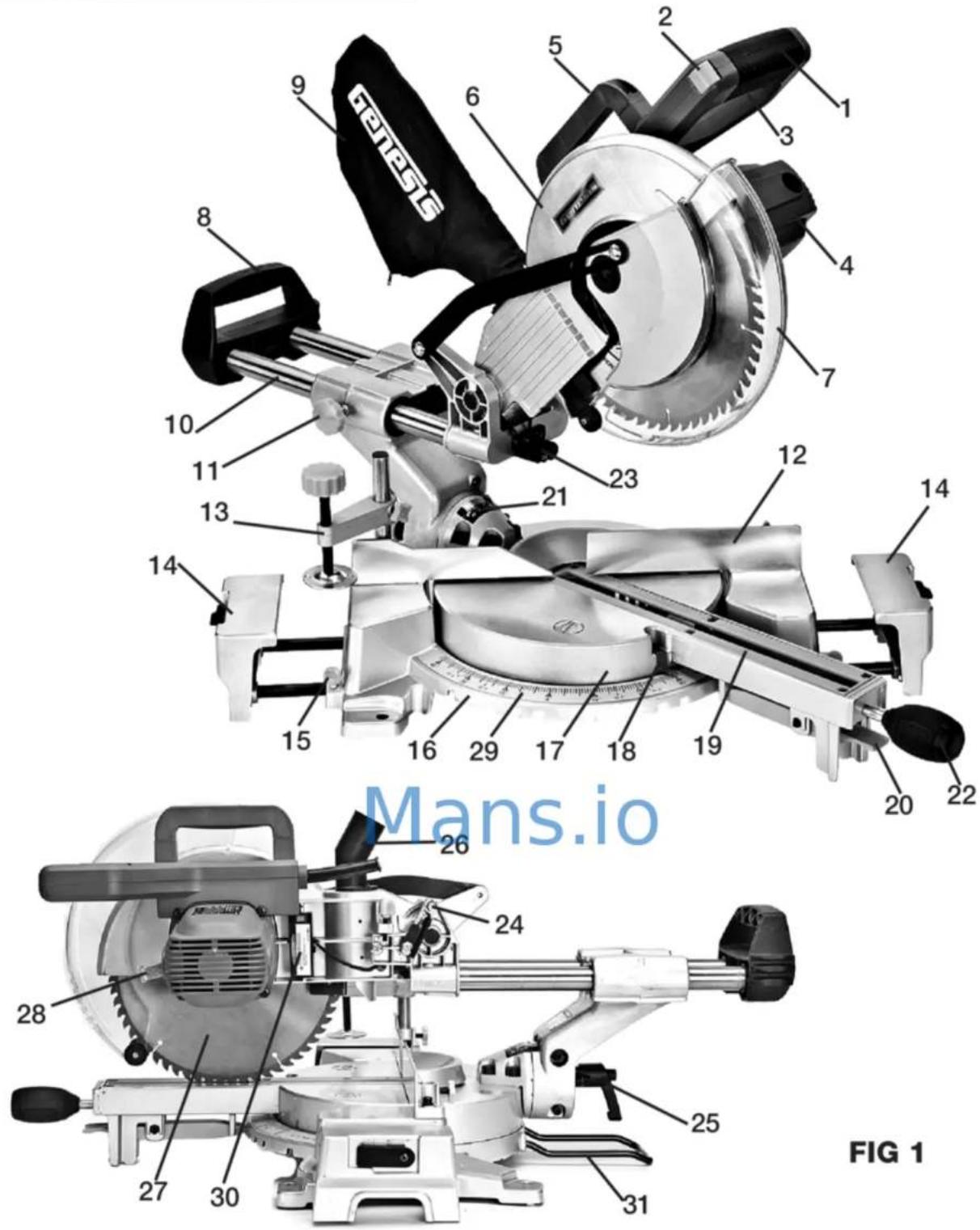

GENESO 10 11 13 14 15 16 29 17 18 19 20 22 23 24 25 26 27 30 31 Mans.io FIG 1

1. Poignée
2. Verrouiller l'interrupteur
3. Gâchette d'interrupteur
4. Moteur
5. Poignée de transport
6. Protection de lame supérieure
7. Protection de lame inférieure
8. Poignée de transport arrière
9. Sac à poussière

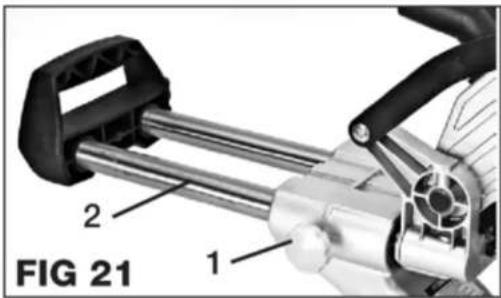

10. Barre coulissante
11. Vis de verrouillage du coulissement
12. Guide d'onglet coulissant
13. Fixation de la pièce
14. Extension de table
15. Vis de verrouillage d'extension
16. Base
17. Table à Onglets
18. Pointeur d'angle d'onglet
19. Plaque à gorge
20. Levier du mécanisme à crans
21. Échelle de biseau
22. Poignée de verrouillage à onglets
23. Laser
24. Broche de verrouillage de la tête
25. Poignée de verrouillage de biseau
26. Port de poussière
27. Lame
28. Bouton de verrouillage de la broche
29. Échelle de d'onglets
30. Compartiment des piles pour laser
31. Pied de support arrière

Ouverture de l'emballage et contenu

IMPORTANT: Grâce à des techniques modernes de production de masse, il est peu probable que l'outil est défectueux ou qu'une pièce est manquante. Si vous trouvez quelque chose de mal, ne pas faire fonctionner l'outil jusqu'à ce que les parties ont été remplacés ou la faute a été corrigée. Le fait de ne pas le faire pourrait entraîner des blessures graves.

CONTENU DE CARTON DE PIÈCES EN VRAC:

Description	Quan	Description	Quan
Scie à onglets	1	piles AAA pour le laser	2
Sac à Poussière	1	Clé de la lame	1
Pied de support arrière	1	Manuel d'utilisation	1
Fixation de la pièce	1

Déballage

1. Supprimer toutes les pièces détachées de la boîte.
2. Retirez les matériaux d'emballage autour de la scie.
3. Utilisation de la poignée de transport (5 & 8-FIG1) soulevez la scie de la boîte et placez-le sur une surface de travail.
4. La scie a été expédiée avec la scie la tête enfermée dans la position. Pour libérer la tête de la scie pousser sur le dessus de la tête de la scie, tirez sur le broche de blocage (24-FIG1) vers l'extérieur, augmenter lentement la tête de la scie.

Assemblage et réglages

AVERTISSEMENT: NE BRANCHEZ PAS votre scie à onglets pour coupes combinées sur le secteur avant qu'elle soit complètement assemblée, que tous les réglages nécessaires soient faits, et que le manuel d'utilisation ait été lu et assimilé.

AVERTISSEMENT: Verifiez que l'outil est arrêté et débranché de la prise secteur avant de vous servir de l'outil. Ne pas le débrancher peut permettre un démarrage involontaire, pouvant causer de sérieuses blessures corporelles.

Votre scie à onglets sort d'usine complètement réglée et ne nécessite qu'un assemblage mineur pour être opérationnelle.

Montage de la SCIE

⚠ AVERTISSEMENT: Toujours s'assurer que la scie à onglets est solidement fixé à un établi ou un support à onglets approuvé. Le non respect de cet avertissement peut entraîner des blessures graves

La scie à onglets doit être monté de façon permanente à une surface solide de support tels que établi. Quatre trous de boulons ont été fournis dans le socle de la scie à cet effet. Chacun des quatre trous de montage doit être solidement boulonné à l'aide 3/8 po boulons de la machine, rondelles et écrous hexagonaux (non inclus). Après le montage en toute sécurité de la scie, vérifier soigneusement le plan de travail afin de s'assurer qu'aucun mouvement peut se produire pendant l'utilisation. Si tout basculement, coulissant, ou de la marche est à noter. Fixez le plan de travail au sol avant l'opération.

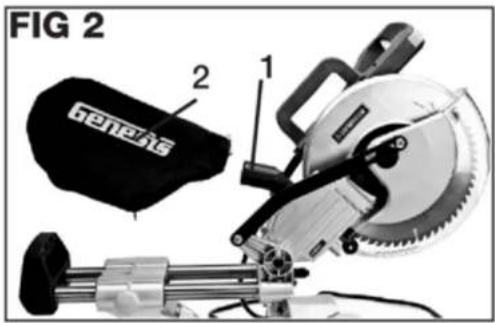

PORT De poussière & SAC a poussiere (FIG 2)

La scie a une 1-1/2 po port de poussière (1) à l'arrière de la protection de la lame supérieure. Un système de collecte de poussière peut être connecté à ce port pour aider à enlever la sciure de la zone de travail.

Un sac à poussière (2) est fourni pour être utilisé avec votre scie à onglets. Il est installé par-dessus le guide de poussière situé à l'arrière de la protection de lame supérieure. Pressez les deux attaches métalliques pour ouvrir l'embouchure du sac et le glisser sur la guide de poussière. Relâchez la pression sur les attaches et le collier métallique d'ouverture de sac doit s'enclencher dans les rainures du guide de poussière.

Le sac à poussière doit être vérifié souvent, et s'il est plus qu'à moitié plein il faut l'enlever simplement par la manœuvre inverse que pour la procédure d'installation. Mettez au rebut la poussière de sciage accumulée dans ce sac et remettez le sac en place avant de reprendre l'utilisation de la scie à onglets.

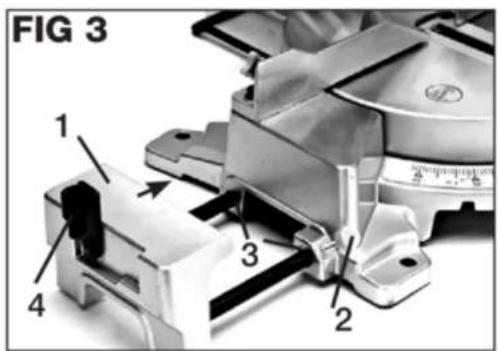

Extensions de TABLE (FIG 3)

Votre scie est livré avec deux extensions de table (1). Il peut être installé dans la gauche ou du côté droit de la base de scie.

Pour installer les extensions de table

1. Desserrez la vis de verrouillage de la extension (2).
2. Insérer les extrémités de extension de table dans les trous (3) dans le côté de la base et ajuster les extensions à la longueur désirée.
3. Fixez le extension en serrant la vis de verrouillage de la extension.

L'extension est livrée avec un bloc de arrêt (4) installé sur l'autre côté de l'extension. Le bloc de arrêt est utile en tant que arrêt pour faire des coupes consécutives à la même longueur.

Pour utiliser le bloc d'arrêt

1. Inclinez le bloc d'arrêt haut, comme indiqué sur la figure 3.
2. Ajuster l'extension à la position de la longueur de coupe désirée.
3. Effectuer une coupe d'essai dans les déchets et mesurer la longueur de la pièce à usiner.
4. Faire les ajustements nécessaires.

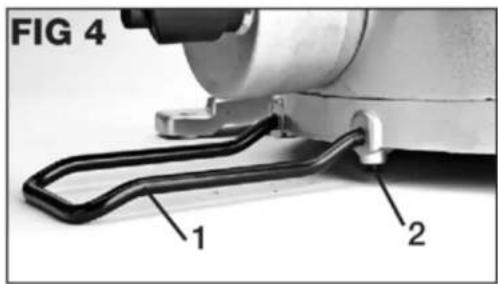

PIED De support arrière (FIG 4)

Un pied de support arrière (1) est prévu pour améliorer la stabilité de la scie. Insérez à deux trous à l'arrière de la base. Fixer en serrant la vis de verrouillage (2), qui est situé sur le fond de la base.

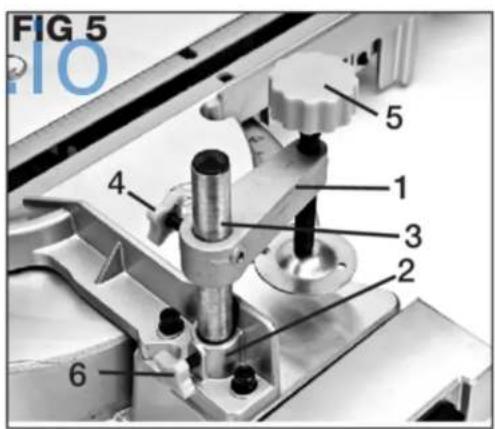

Fixation de la pièce (FIG 5)

AVERTISSEMENT: Dans certaines opérations, la fixation de la pièce peut interférer avec le fonctionnement de l'ensemble de protection de lame. Assurez-vous toujours qu'il n'y a pas cette interférence avec la protection de lame avant de commencer toute opération de coupe afin de réduire les risques de sérieuses blessures par défaut de protection.

FIG 2 GENEATG 1 2

FIG 3 1 2 3 4

FIG 4 1 2

FIG 5 10 2 3 4 5 6

Cette scie à onglets est équipée d'une fixation de pièce (1). Le travail de fixation peut être positionné dans les trous de montage fourni (2) à la base, derrière la guide d'onglet à droite et à gauche de la tête de coupe. Insérer la colonne de serrage (3) dans le trou de montage (2). Fixez en place en serrant la vis de blocage (6). Utilisation du vis de verrouillage de serrage (4) à fixer rapidement la pince en position. Utilisation de la pince serrer la vis (5) pour fixer des pièces contre la table de coupe selon les besoins, en particulier des petites pièces.

La fixation de la pièce permet un meilleur contrôle en maintenant la pièce travaillée sur le guide ou la table de la scie à onglets. Elle permet aussi d'éviter que la pièce ne dérive vers la lame de scie. C'est très utile quand pour des coupes à onglets combinées.

REMARQUE: Suivant l'opération de coupe et la taille de la pièce travaillée, il peut être nécessaire d'utiliser un serre-joint en C à la place de cette fixation pour maintenir la pièce durant sa coupe.

AVERTISSEMENT: Assurez-vous que l'outil est arête et débranché de la prise secteur avant toute intervention sur l'outil.

AVERTISSEMENT: Utilisez des lames de scie de diamètre 254 mm (10 po.), spécifiés pour des vitesses égales ou supérieures aux tours/minutes de la plaque signalétique de la scie à onglets.

AVERTISSEMENT: N'utilisez que des lames conçues pour de la coupe en travers.

⚠ AVERTISSEMENT: N'utilisez pas de lames à trait fin avec creux de dents profonds qui peuvent fléchir et toucher les protections de lame ou donner des coupes de mauvaise qualité dans la pièce travaillée.

Remplacement de la lame

1. Débranchez la scie.
2. Soulever le protection de lame inférieure (3). Desserrer la vis cruciforme (1) sur la couverture boulon de la lame.
3. Soulever le couvercle boulon de lame (2) pour exposer le boulon de lame.
4. Appuyez sur le bouton de verrouillage de broche (7) et faites tourner la lame jusqu'à ce que les verrous de la broche.
5. Utilisation de la clé de 13 mm (4) fournie, desserrer le boulon de la lame (5) en le tournant vers la droite. Retirez le boulon de la lame.
6. Retirez la bride de la lame extérieure (6).
7. Retirez la vieille lame hors de la scie.

REMARQUE: Une rondelle de lame peut être utilisé pour la lame avec trou d'axe pouces plus grand que 5/8 po.

1. Monter la nouvelle lame avec précaution sur la broche, en étant sûr que la flèche directionnelle sur la surface de la lame correspond à la flèche sur le protection de lame supérieur.
2. Remplacez la bride de la lame externe et le boulon de la lame.
3. Appuyez et maintenez enfoncé le bouton de verrouillage de broche tout en serrant la boulon de lame en toute sécurité avec la clé fournie dans le sens antihoraire.
4. Abaisser le couvercle boulon de lame dans sa position initiale. Resserrer la vis cruciforme fixant le couvercle boulon de la lame.
5. Abaisser la protection de lame inférieure.
6. Assurez-vous le blocage de broche a publié et la lame tourne librement avant de brancher l'outil et faire une coupe.

FIG 6 1 2 3

FIG 7 7

FIG 8 7 4

FIG 9 6 5

Alignement du LASER (FIG 10)

AVERTISSEMENT: Éclairage laser – ne regardez pas directement dans le faisceau, dans l'ouverture, ou par réflexion dans une surface faisant miroir.

AVERTISSEMENT: Évitez l'exposition – la lumière laser est émise de l'ouverture dans la protection arrière. Tout réglage ou changement de procédure autres que ceux indiqués peuvent résultat une exposition dangereuse ou rayon laser.

AVERTISSEMENT: Ne démontez pas le module de laser.

⚠ AVERTISSEMENT: l'utilisation de contrôles ou réglages ou l'exécution de procedures autres que ce qui est spécifié ici peuvent conduire à une dangereuse exposition à la lumière du laser.

La scie à onglets est équipée d'un laser à pile (1). Le compartiment des piles de laser (30-figure 1) se trouve sur le côté droit de la scie dans le moteur. Installez deux piles AAA dans le compartiment batterie avant d'utiliser le laser. Le laser interrupteur ON / OFF est située sur le compartiment de batterie du laser.

FIG 10 1 2 3

L'alignement du faisceau laser a été fait à l'usine et il est fixé sur le centre de la ligne de lame ou de repérage. Une retouche de réglage peut être nécessaire avant l'utilisation du fait des effets du transport et de la manutention. Vous avez aussi la possibilité de régler la ligne projetée par le laser où vous voulez. Vous pouvez souhaiter qu'elle soit à gauche ou à droite de la lame, ou tout droit sur une ligne de coupe tracée. Là où vous décidez finalement d'aligner le laser en relation avec le chemin de coupe de la lame de scie déterminera comment vous alignez la ligne de coupe.

De chaque côté du laser il y a deux vis (2) qui quand elles sont desserrées permettent le mouvement vers la gauche ou la droite. La vis (3) sur la zone de tige de laser permet le mouvement de droite/gauche mais surtout affecte la rectitude de la ligne de laser. Faites attention à ce que de petits réglages peuvent entraîner des changements importants dans le chemin du laser. Avec de la patience et de la pratique vous serez à même de placer la ligne de laser en position idéale pour votre style de lame pour l'alignement de la ligne de coupe.

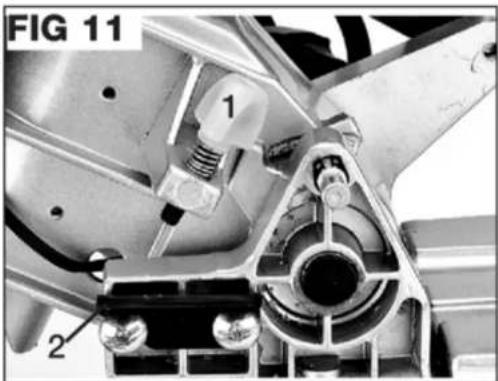

Réglage de profondeur de COUPE (FIG 11)

AVERTISSEMENT: érifiez que l'outil est arrêté et débranché de la prise secteur avant de vous servir de l'outil. Ne pas le débrancher peut permettre un démarrage involontaire, pouvant causer de sérieuses blessures corporelles.

REMARQUE: Votre scie à onglets est livrée bien réglée pour la profondeur de coupe si vous utilisez la lame installée en usine pour un fonctionnement normal.

La course vers le bas, ou profondeur de coupe, de la lame de scie peut être contrôlée pour éviter un contact avec les surfaces métalliques de la scie, pour assurer que la lame coupe complètement au travers de la pièce travaillée, et permettre des réglages de profondeur de coupe pour des opérations spéciales.

REMARQUE: C'est un réglage d'usine, et en général il n'y a pas à y toucher. (Cette scie n'est d'ailleurs pas livrée avec les outils nécessaires pour le faire par la procédure qui suit.)

Pour obtenir la profondeur maximale de coupe, inclinez la Plaque d'arrêt de profondeur de coupe (2) à une position à la hausse. Il désactive la commande de réglage de la profondeur de coupe et de maximiser la profondeur de coupe pour coupe régulière-travers des opérations.

Pour régler la profondeur de coupe

REMARQUE: C'est commode pour effectuer des rainures ou des joints de recouvrement.

1. Localiser l'assembly de réglage de profondeur (1 et 2) sur le côté droit du bras de scie.
2. Si le bras de scie est verrouillé en position basse, le libérer en tirant sur la broche de verrouillage vers l'extérieur.
3. Inclinez la Plaque d'arrêt de profondeur de coupe (2) à la position horizontale. Voir la figure 11.
4. Tournez le bouton de réglage de profondeur (1) à la main. Des aiguilles d'une montre diminuera la quantité de Voyage et de la profondeur de coupe, le sens anti-horaire va augmenter la quantité de Voyage et de la profondeur de coupe.
5. Abaissez le bras de la scie complètement. Le bouton de réglage de profondeur (1) prendra contact avec le Plaque d'arrêt de profondeur de coupe (2). Vérifiez si c'est la profondeur de coupe désirée. Sinon, répétez l'étape 4.

Vous avez besoin d'expérimenter et de faire des coupes d'essai de plusieurs jusqu'à ce que vous déterminer la bonne profondeur de coupe. Nous vous suggérons de pratiquer sur un bois de rebut avec les dimensions d'épaisseur mêmes avant de commencer à couper votre bois de projet.

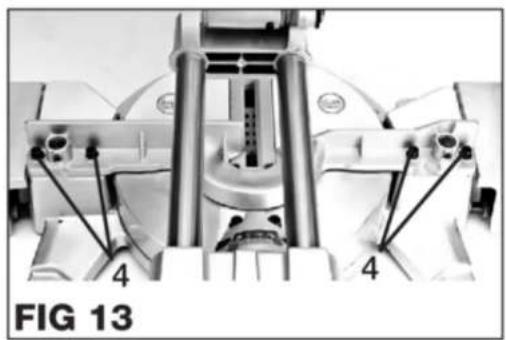

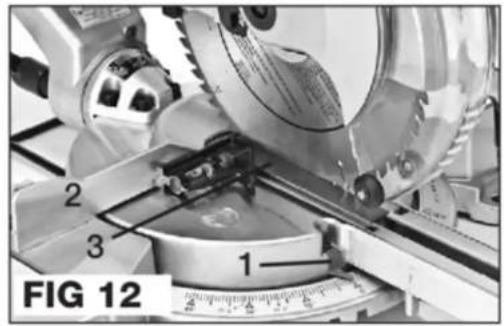

Mise d'équerre de la LAME par rapport au GUIDE (FIG 12, 13)

AVERTISSEMENT: Vérifiez que l'outil est arrêté et débranché de la prise secteur avant de vous servir de l'outil. Ne pas le débrancher peut permettre un démarrage involontaire, pouvant causer de sérieuses blessures corporelles.

1. Débranchez la scie à onglets.
2. Mettre la barre coulissante dans la position la plus en arrière. verrouiller la barre coulissante en serrant bouton de verrouillage du coulissement.
3. Desserrer la poignée de verrouillage d'onglet. Tournez la table à onglets et passer de 0° position d'arrêt à onglets.

(REMARQUE: Vérifiez si le pointeur de la onglet rouge (1) des points à 0° sur l'échelle de mitre. Si ce n'est pas, desserrer la vis du pointeur mitre, régler le pointeur pour pointer avec précision à 0° graduation, serrer la vis du pointeur.)

1. Serrez bien la poignée de verrouillage d'onglet.
2. Tirez complètement vers le bas le bras de scie et passez le bouton de blocage sur position de transport, ce qui bloque la lame et le bras en position basse.
3. Posez une petite équerre de charpentier (3) ou une équerre à chapeau sur la table d'onglet. Placez une branche de l'équerre contre le guide (2) et glissez l'autre contre une partie de la lame de scie (assurez-vous que l'équerre touche la partie plate de la lame et pas ses dents).
4. Vérifiez que le bord de l'équerre et la lame de scie sont parallèles, toute la longueur du bord d'équerre étant contre la lame.
5. Si la partie avant ou arrière de lame fait un angle s'écartant de l'équerre, il faut régler le guide.
6. En utilisant une clé Allen de 5 mm, desserrez les quatre boulons (4) qui maintiennent le guide sur la table fixe de la scie.
7. Tout en maintenant une branche de l'équerre contre le guide, déplacez doucement le guide (2) vers la gauche ou la droite jusqu'à ce que la lame de scie soit parallèle avec l'équerre.
8. Soigneusement serrer les quatre boulons hexagonaux et vérifiez l'alignement de la lame comme dans les étapes 6 et 7.

FIG 12

REMARQUE: TC'est un réglage d'usine, et en général il n'y a pas à y toucher (Cette scie n'est d'ailleurs pas livrée avec les outils nécessaires pour le faire par la procédure qui suit.)

AVERTISSEMENT: Vérifiez que l'outil est arrêté et débranché de la prise secteur avant de vous servir de l'outil. Ne pas le débrancher peut permettre un démarrage involontaire, pouvant causer de sérieuses blessures corporelles.

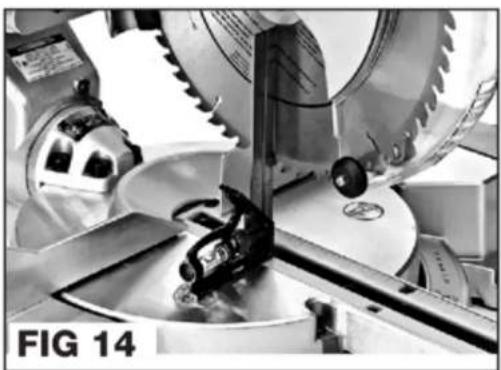

Pour régler l'arrêt fixe de biseau à 0°

1. Débranchez la scie à onglets
2. Mettre la barre coulissante dans la position la plus en arrière. verrouiller la barre coulissante en serrant bouton de verrouillage du coulissement.
3. Alignez la table d'onglets 0° et verrouiller le bras de scie dans la position de transport.
4. Desserrez la poignée de verrouillage de biseau (3) à l'arrière de la scie, régler le bras de la scie à 0° de butée de biseau. (lame de 90° vers la table de coupe).

1. Placez une équerre combinée sur la table d'onglet et la partie plate de la lame de scie (en vous assurant que l'équerre ne touche pas les dents de lame).
2. Faites tourner lentement la lame à la main en vérifiant l'alignement de l'équerre avec la lame à différents points. Le bord de l'équerre et la lame doivent être parallèles, si la partie haute ou basse de lame fait un angle s'écartant de l'équerre, un réglage est nécessaire.
3. Localisez le biseau de 0° arrêt boulon de réglage (1) sur le côté inférieur droit de l'articulation de biseau.
4. Utilisation 5 mm clé Allen pour ajuster la 0° biseau d'arrêt vis de réglage et de telle sorte que la lame soit en alignement avec le carré.
5. Si nécessaire, desserrez le pointeur indicateur de biseau d'angle et de l'ajuster à pointer avec précision à la ligne 0°, puis resserrer la vis.

Pour régler l'arrêt fixe de biseau à 45° à gauche, suivez les directions pour le réglage de l'arrêt fixe de biseau de 0°, à l'exception la position du bras de la scie à un biseau à 45° vers la gauche. Le biseau d'arrêt boulon de réglage 45° à gauche (2) est situé sur la partie supérieure droite de l'articulation en biseau.

Fonctionnement

AVERTISSEMENT: Vérifiez que l'outil est arrêté et débranché de la prise secteur avant de vous servir de l'outil. Ne pas le débrancher peut permettre un démarrage involontaire, pouvant causer de sérieuses blessures corporelles.

AVERTISSEMENT: Toujours porter des lunettes de sécurité ou des lunettes de sécurité avec écrans latéraux lors de l'utilisation des outils. Ne pas le faire pourrait entraîner des objets peuvent être projetés dans les yeux, causant des blessures

Transport de la SCIE

1. Assurez-vous toujours que la scie est abaissée et verrouillée...
2. Assurez-vous que l'onglet table est verrouillé, biseau est verrouillé à 0° position.
3. Mettre la barre coulissante dans la position la plus en arrière. verrouiller la barre coulissante en serrant bouton de verrouillage du coulissement.
4. Lever la scie seulement par la poignée de transport ou à l'extérieur des pièces moulées.

AVERTISSEMENT: Transportez toujours la scie à onglets en position verrouillée basse, en la transportant par sa poignée sur le bras de coupe. NE soulevez PAS et ne déplacez pas la scie à onglets en utilisant la poignée d'interrupteur, vous risqueriez ainsi un désalignement des réglages d'onglet et de biseau.

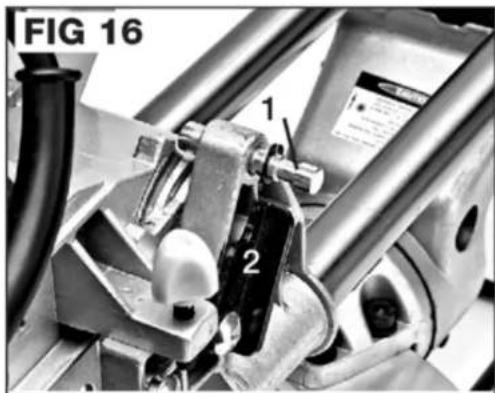

Verrouillage et déverrouillage de la tête de COUPE (FIG 16)

Quand vous entreposez ou transportez la scie à onglets sa tête de coupe doit être verrouillée en position basse.

Pour verrouiller la tête de coupe

1. Abaisser la tête de coupe totalement avec la plaque de butée de profondeur de coupe (2) dans la position vers le haut.
2. Appuyez la broche de verrouillage (1) vers l'intérieur pour bloquer la tête de coupe.

Pour déverrouiller la tête de coupe

1. Appuyez légèrement sur la tête de coupe.
2. Tirer la broche de verrouillage (1) vers l'extérieur pour déverrouiller la tête de coupe.
3. Lentement relevez la tête de coupe en position de travail.

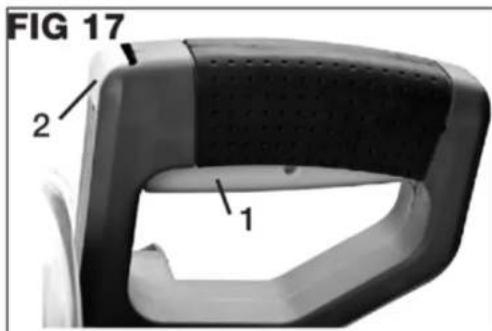

Démarrage et arrêt de la SCIE à onglets (FIG 17)

REMARQUE: La scie est équipée avec Verrouiller l'interrupteur fournir en toute sécurité supplémentaire.

FIG 16 1 2

FIG 17 2 1

Pour démarrez votre scie à onglets, saisir fermement la poignée supérieure de la scie, utiliser votre pouce pour appuyer sur Verrouiller l'interrupteur (2), puis appuyez sur la gâchette (1).

Pour l'arrêter, relâchez complètement cette gâchette d'interrupteur.

AVERTISSEMENT: Après avoir terminé une coupe, relâchez la gâchette d'interrupteur pour activer le frein électrique de lame. Maintenez la tête de coupe en bas jusqu'à ce que la lame arrive à l'arrêt total avant de la relever en position de départ. Une lame de scie qui tourne encore peut être dangereuse.

AVERTISSEMENT: Le couple résultant de l'activation du frein électrique de lame peut desserrer le boulon d'arbre. De temps en temps vérifiez ce boulon d'arbre et resserrez-le si nécessaire.

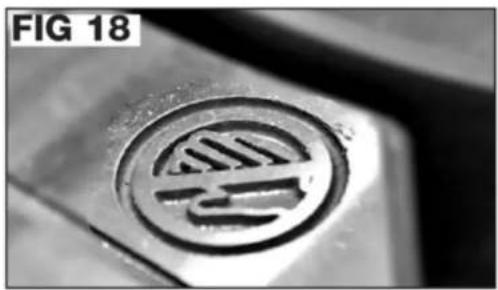

ZONE De DANGER de la TABLE (FIG 18)

Sur la table fixe, de chaque côté de la table d'onglets rotative, il y a un symbole « mains » gravé dans la table. La zone entre les deux symboles de mains est appelée « Zone de danger » et l'opérateur de la scie à onglets ne devra jamais y placer ses mains quand la scie est activée.

FIG 18

AVERTISSEMENT: Gardez vos mains hors de la « Zone de danger » et hors de portée du chemin de la lame de scie. Utilisez le dispositif de fixation fourni ou d'autres moyens d'immobilisation pour maintenir la pièce à travailler en place avant d'exécuter une coupe avec la scie à onglets.

FIG 19 1 2 3 4

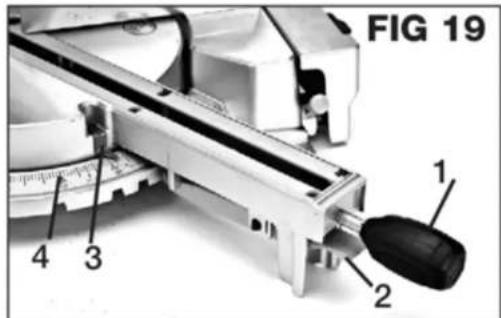

Rotation de la TABLE à onglets (FIG 19)

Cette scie à onglets avec précision couper n'importe quel angle des droites 90° coupés à 45° gauche et 45° à droite. Pour faire pivoter la table de coupe, desserrer la poignée de verrouillage à onglets (1) un ou deux tours dans le sens antihoraire, Utilisez votre doigt index pour tirer vers le haut le levier de détente (2) pour libérer, puis faites pivoter la table de coupe à l'angle désiré en utilisant la poignée de verrouillage à onglets (1). Lorsque l'angle désiré est atteint, tournez la poignée de verrouillage à onglets (1) dans le sens horaire pour verrouiller la table de coupe en place.

REMARQUE: Cette scie à onglets a 9 arrêts à onglets positifs: 0° pour 90° de coupe, à gauche de 15°, 22,5°, 30°, 45°, à droite-15°, 22,5°, 30°, 45° pour rapide la mise en commun des angles d'onglet.

Pointeur et échelle (FIG 19)

Un pointeur (3) en forme de flèche est situé à l'extrémité avant de la plaque d'insert de la scie à onglets. Chaque ligne de l'échelle d'onglet (4) représente 1°. Quand la table à onglets est pivotée le pointeur se déplace d'une ligne à l'autre le long de l'échelle d'onglets, d'où le changement d'angle de coupe par incréments de un degré.

Basculement de la tête de COUPE pour les COUPES en BISEAU (FIG 20)

Votre scie à onglets est équipée d'une tête de coupe qui peut être incliné pour couper n'importe quel angle de biseau à partir d'une coupe verticale droite 90° à un angle de biseau de 45° à gauche coupe.

Pour positionner la tête pour coupe en biseau à gauche, desserrez la poignée de verrouillage de biseau (1) à l'arrière de la scie à onglets, basculez le bras de coupe à l'angle désiré, puis resserrez la poignée de verrouillage de biseau.

1 2 3 FIG 20

Comme pour l'échelle d'onglets (3), chaque ligne sur l'échelle de biseaux représente un degré d'orientation. Le réglage de l'angle est indiqué par un pointeur fixe rouge, et l biseaux.

Des arrêts fixes sont fournis à 0°, 45° à gauche et à droite pour des réglages rapides.

Verrouillage et déverrouillage de BARRA coulissante (FIG 21)

En tournant la vis de Verrouillage Du Coulissement (1) dans le sens horaire vous verrouillez la barra (2), et l'empêchez de bouger vers l'avant ou l'arrière. En le tournant en sens anti-horaire la barra est déverrouillé et permet le déplacement de la tête de scie.

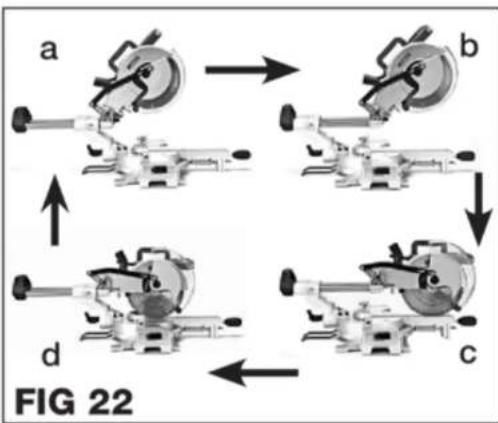

De COUPE avec SCIE à onglets coulissante (FIG 22)

La scie à onglets coulissante a beaucoup plus de capacités que d'une coupe d'onglet scie conventionnelle. Il est aussi utilisé un peu différemment. L'illustration (FIG 22) ci-dessous montre la bonne façon de couper à l'aide du barra coulissant.

Position «a» montre la tête de scie est en position arrière. Pour couper des pièces petites ou étroites il suffit d'appuyer la tête de coupe vers le bas avec la scie en action.

Position «b» montre maintenant la tête de scie dans la position la plus avancée. C'est le réglage standard pour couper des grosses pièces jusqu'à 305 mm (12 po.).

FIG 21 1 2

Avec la scie en marche et la lame à pleine vitesse, poussez lentement et régulièrement vers le bas la tête de scie dans le matériau. comme le prouvent sur la position «C».

Une fois que la scie a coupé au travers de l'épaisseur initiale du matériau Repoussez régulièrement la tête en l'éloignant de vous tandis que la scie continue de couper complètement la pièce, comme le montrent sur la position «d».

Fonctionnements habituels de la SCIE à onglets pour COUPES combinées

AVERTISSEMENT: Vérifiez que l'outil est arrêté et débranché de la prise secteur avant de vous servir de l'outil. Ne pas le débrancher peut permettre un démarrage involontaire, pouvant causer de sérieuses blessures corporelles.

AVERTISSEMENT: Assurez-vous que la scie à onglets est correctement boulonnée ou fixée sur un établi ou une surface de travail appropriée avant d'effectuer une quelconque opération de coupe. Sinon vous risquez une perte de contrôle de la machine, avec potentiellement des blessures corporelles.

AVERTISSEMENT: Si pour maintenir solidement la pièce à travailler vous devez avoir votre main dans la « zone de danger » de la machine, fixez la pièce en place par un dispositif et ramenez votre main en position sûre avant de procéder à la coupe.

Quel que soit le type de coupe réalisé avec votre scie à onglets, les règles de base qui suivent sont à utiliser, sauf indication contraire spécifique.

1. Vérifiez et confirmez que le bras de coupe (position de biseau) et la table rotative (position d'onglet) sont sur les réglages corrects et que les poignées de réglage associées sont bien verrouillées en place.
2. Marquez la position de la coupe désirée dans la pièce de surface pour assurer une bonne lame et alignement au laser.
3. Placez la pièce à travailler sur la table de la scie, alignez la lame et/ou l'éclairage laser avec la ligne de coupe tracée, puis positionnez-la fermement contre le guide et maintenez-la en place à la main ou avec une fixation. Si vous utilisez vos mains assurez-vous qu'elles ne seront pas dans la « Zone de danger ». N'essayez jamais de couper à mains libres, ou de couper une pièce non fermement maintenue contre guide ou table !
4. Mettez la scie en marche, et laissez sa lame atteindre sa pleine vitesse. Abaissez lentement la tête de coupe dans la pièce à travailler et effectuez la coupe à un rythme régulier.
5. Quand la coupe est terminée, relâchez la gâchette d'interrupteur et laissez la lame arrêter totalement sa rotation avant de relever la lame et la tête de coupe hors de la coupe effectuée.

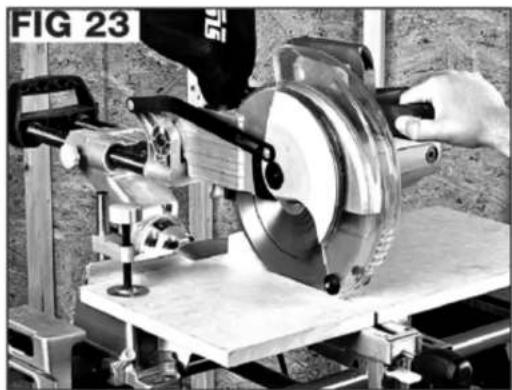

COUPE En travers à ONGLET (FIG 23)

Des coupes en travers sont celles réalisées au travers du grain de la pièce, avec une coupe droite effectuée avec les tables d'onglet et de biseau réglées sur 0°. Une coupe en travers à onglet est réalisée quand la table d'onglets est réglée sur un angle autre que 0°.

1. Mesurez et marquez la pièce à travailler avec la ligne de coupe voulue. Marquez-la de chaque côté de la ligne de coupe en indiquant quel est le côté de chute et lequel constitue la pièce finale voulue.
2. Déverrouillez la table d'onglets rotative, desserrez le bouton de verrouillage d'onglet.
3. Utilisez la poignée de d'onglets pour tourner la table, vers la gauche ou la droite, jusqu'à l'angle de coupe voulu.
4. Placez la pièce à travailler sur la table de scie contre le guide. Allumez la source d'éclairage laser.
5. Déplacez la pièce vers la gauche ou la droite pour aligner la ligne de coupe avec la lame de scie et la lumière laser. Puis fixez la pièce en place, en la tenant à la main pour les grosses pièces ou en utilisant un dispositif de fixation pour les petites pièces.
6. Après confirmation des réglages de la scie, et fixation de la pièce, mettez la scie en marche et effectuez la coupe.

Une coupe en biseau est réalisée en coupant au travers du grain de la pièce avec la lame inclinée ou penchée par rapport à la pièce. Quand vous effectuez une coupe en biseau directe, la table d'onglet est fixée en position 0°, et la lame inclinée dans une position entre 0° et 45° d'inclinaison à GAUCHE.

1. Mesurez et marquez la pièce à travailler avec la ligne de coupe voulue. Marquez-la de chaque côté de la ligne de coupe en indiquant quel est le côté de chute et lequel constitue la pièce finale voulue.
2. Fixez et verrouillez la table rotative d'onglets sur 0°.
3. Desserrez la poignée de verrouillage de biseau et déplacez le bras de coupe à gauche jusqu'à l'angle de biseau voulu comme indiqué par le pointeur sur l'échelle de biseaux. Serrez la poignée de verrouillage de biseau.
4. Placez la pièce à travailler sur la table de scie contre le guide. Allumez la source d'éclairage laser.
5. Déplacez la pièce vers la gauche ou la droite pour aligner la ligne de coupe avec la lame de scie et la lumière laser. Puis fixez la pièce en place, en la tenant à la main pour les grosses pièces ou en utilisant un dispositif de fixation pour les petites pièces.
6. Après confirmation des réglages de la scie, et fixation de la pièce, mettez la scie en marche et effectuez la coupe.

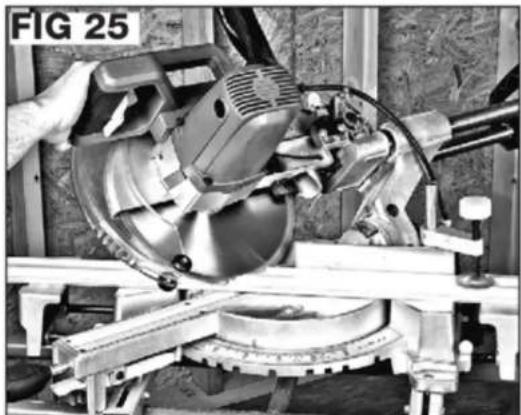

COUPE À ONGLET combinée (FIG 25)

Une coupe à onglet combinée est réalisée en utilisant à la fois un réglage d'onglet et un réglage d'inclinaison de lame. Ce type de coupe est couramment utilisé pour des encadrements d'illustrations, des boîtes à cotés inclinés, des coupes de charpente de toit et des moulures de garnissage.

Les réglages de coupe combinée sont constituées avec des angles d'onglet et de biseau interdépendants, donc des coupes précisément comme on le désire sont délicates à obtenir. Quand un angle d'onglet change, il affecte le réglage d'angle de biseau,

et vice versa. Il peut falloir de nombreux réglages et de nombreuses coupes d'essai pour obtenir le résultat voulu. Quand des coupes combinées sont nécessaires sur un projet, les réglages sont en général fournis, issus de manuels spécialisés avec des paramètres calculés à l'avance, des tableaux publiés, etc. Aussi vous pouvez vous référer au tableau à Coupe d'onglets Composés incluses dans le manuel.

1. Fixez les angles d'onglet et de biseau comme décrit précédemment et verrouillez bien les poignées respectives.
2. Pour des coupes d'essai, utilisez des chutes de matériau afin de confirmer si vos angles d'onglet et de biseau sont fixés correctement.
3. Après la confirmation que vos angles d'onglet et de biseau sont bons, effectuez les coupes combines comme décrit dans les sections séparées précédentes concernant les coupes à onglet ou en biseau.

COUPE De plinthes

Les plinthes peuvent être coupées en utilisant deux méthodes : appui verticalement contre le guide ou pose à plat sur la table d'onglet. L'utilisation de la méthode verticale est limitée par les capacités en hauteur de votre scie à coupes combinées.

Coupe à plat ou horizontale:

1. Posez le dos de la plinthe à plat sur la table à onglets, avec le bas de la plinthe placé contre le guide.
2. Réglez l'ange d'onglet sur 0°.
3. Allumez le laser et réglez l'angle de biseau sur la valeur voulue, comme 45° pour une moitié d'angle de mur à 90°.
4. Alignez la ligne de coupe sur la pièce à travailler avec la lame et la lumière laser.
5. Confirmez les réglages de la scie, mettez-la en marche et effectuez la coupe comme détaillé plus haut.

Coupe verticale:

1. Posez la plinthe droite avec son dos contre le guide et sa base sur la table d'onglet.
2. Réglez l'angle de biseau sur 0°.
3. Allumez le laser et réglez la table d'onglet sur l'angle voulu, comme 45° pour une moitié d'angle de mur à 90°.
4. Alignez la ligne de coupe sur la pièce à travailler avec la lame et la lumière laser.
5. Confirmez les réglages de la scie, mettez-la en marche et effectuez la coupe comme détaillé plus haut.

COUPE De moulures de couronnement

Votre scie combinée est l'outil idéal pour couper de la moulure de couronnement, qui relie les limites de cloisons et plafond. Le style le plus courant de moulure de couronna la cloison. Pour une installation avec des raccords précis dans les coins de la pièce, des réglages extrêmement précis d'onglet et de biseau sont nécessaires. Comme la plupart les instructions qui suivent concernent des moulures de 52°/38° pour les adapter aux coins à 90°, avec la

moulure posée à plat sur la table de la scie.

Il existe deux méthodes pour couper les moulures couronne. 1) Coupe de moulures de couronnement plat sur la table à onglets. 2) Coupe de moulures de couronnement verticalement incliné contre le guide d'onglet.

Coupe de moulures de couronnement plat sur la table à onglets

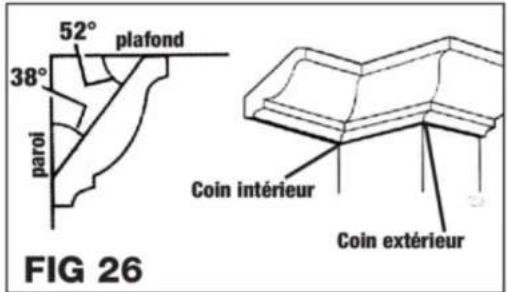

52° plafond 38° paroi Coin intérieur Coin extérieur FIG 26

Depuis les coins les plus courants rencontrés lors de l'utilisation mesure moulures 90° à l'intérieur et à l'extérieur, les instructions suivantes sera pour la coupe de 52° / 38° pour s'adapter à la moulures de couronnement angles à 90° avec le moulure à plat sur la table de scie.

COIN INTÉRIEUR	COIN EXTÉRIEUR
côté gauche,1. Bord supérieur de moulure contre le guide2. Table d'onglet réglée à 31.62° à droite3. Angle de biseau fixé à 33.85° à gauche4. Conserver le morceau à gauche de la coupe	côté gauche1. Bord supérieur de moulure contre le guide2. Table d'onglet réglée à 31.62° à gauche3. Angle de biseau fixé à 33.85° à gauche4. Conserver le morceau à droite de la coupe
côté droit1. Bord inférieur de moulure contre le guide2. Table d'onglet réglée à 31.62° à gauche3. Angle de biseau fixé à 33.85° à gauche4. conserver le morceau à gauche de la coupe	côté droit1. Bord supérieur de moulure contre le guide2. Table d'onglet réglée à 31.62° à droite3. Angle de biseau fixé à 33.85° à gauche4. Conserver le morceau à droite de la coupe

REMARQUE: Quand vous coupez et installez des moulures de couronnement, gardez à l'esprit que les angles d'onglet et de biseau impliqués sont extrêmement précis alors même que les murs que vous allez équiper ne se joignent pas exactement à 90°. De ce fait préparez-vous à faire de nombreuses coupes d'essai avec des chutes de moulure pour affiner vos réglages pour chaque coin spécifique de murs à équiper.

Pour couper les moulures de couronnement plate pour l'autre coin, puis 90°, s'il vous plaît se référer à "Angles d'onglet pour une moulures de couronnement" tableau.

Coupe de moulures de couronnement verticalement incliné contre le guide d'onglet

Toujours utiliser un guide moulures couronnées lors de la coupe moulures couronnées incliné contre la clôture. Lorsque moulures couronnées de coupe inclinée contre la barrière ne nécessite pas de réglages en biseau. De petits changements dans l'angle d'onglet peut être fait sans affecter l'angle de biseau. Lorsque vous utilisez cette méthode, la scie peut être rapidement et facilement ajusté pour les coins qui ne sont pas 90° (carré).

Lors de la coupe de moulures couronnées dans cette méthode, le bas de la moulure va à l'encontre de la clôture. Pensez à la table de la scie étant le plafond, et la clôture comme étant le mur. Angulaires "flats" sur le dos de la moulure doit reposer entièrement sur la clôture et la base de la scie.

Pour la coupe de moulures couronnées pour 90° angle. Voir l'instruction suivante.

COIN INTÉRIEUR	COIN EXTÉRIEUR
côté gauche1) Table d'onglet réglée à 45° à droite2) Conserver le morceau à droite de la coupe	côté gauche1) Table d'onglet réglée à 45° à gauche2) Conserver le morceau à droite de la coupe
côté droit1) Table d'onglet réglée à 45° à gauche2) Conserver le morceau à gauche de la coupe	côté droit1) Table d'onglet réglée à 45° à droite2) Conserver le morceau à gauche de la coupe

COUPE De pièces à travailler tordues

REMARQUE: Il vous est recommandé de ne pas essayer de couper ces pièces tordues

Parfois vous n'avez pas d'autre choix que d'utiliser une pièce de matériau tordu. Pour couper de telles pièces, assurez-vous de les positionner sur la table à onglets avec le côté convexe contre le guide. NE PLACEZ PAS leur côté concave contre le guide de la scie à onglets, car durant la coupe la pièce se replierait près de la coupe réalisée et coincerait la lame.

AVERTISSEMENT: Pour éviter de sérieuses blessures et un possible rebond, ne placez jamais la partie concave d'un matériau cambré ou tordu contre le guide.

ANGLES D'ONGLET POUR UNE MOULURES COURONNÉES

Type	38°/52°	45°/45°	Type	38°/52°	45°/45°
Angle de paroi	onglet / biseau	onglet / biseau	Angle de paroi	onglet/ biseau	onglet/ biseau
67	42.93/41.08	46.89/36.13	107	24.49/27.95	27.62/24.87
68	42.39/40.79	46.35/35.89	108	24.10/27.59	27.19/24.56
69	41.85/40.50	45.81/35.64	109	23.71/27.23	26.77/24.24
70	41.32/40.20	45.28/35.40	110	23.32/26.87	26.34/23.93
71	40.79/39.90	44.75/35.15	111	22.93/26.51	25.92/23.61
72	40.28/39.61	44.22/34.89	112	22.55/26.15	25.50/23.29
73	39.76/39.30	43.70/34.64	113	22.17/25.78	25.08/22.97
74	39.25/39.00	43.18/34.38	114	21.79/25.42	24.66/22.65
75	38.74/38.69	42.66/34.12	115	21.42/25.05	24.25/22.33
76	38.24/38.39	42.15/33.86	116	21.04/24.68	23.84/22.01
77	37.74/38.08	41.64/33.60	117	20.67/24.31	23.43/21.68
78	37.24/37.76	41.13/33.33	118	20.30/23.94	23.02/21.36
79	36.75/37.45	40.62/33.07	119	19.93/23.57	22.61/21.03
80	36.27/37.13	40.12/32.80	120	19.57/23.20	22.21/20.70
81	35.79/36.81	39.62/32.53	121	19.20/22.83	21.80/20.38
82	35.31/36.49	39.13/32.25	122	18.84/22.46	21.40/20.05
83	34.83/36.17	38.63/31.98	123	18.48/22.09	21.00/19.72
84	34.36/35.85	38.14/31.70	124	18.13/21.71	20.61/19.39
85	33.90/35.52	37.66/31.42	125	17.77/21.34	20.21/19.06
86	33.43/35.19	37.17/31.14	126	17.42/20.96	19.81/18.72
87	32.97/34.86	36.69/30.86	127	17.06/20.59	19.42/18.39
88	32.52/34.53	36.21/30.57	128	16.71/20.21	19.03/18.06
89	32.07/34.20	35.74/30.29	129	16.37/19.83	18.64/17.72
90	31.62/33.86	35.26/30.00	130	16.02/19.45	18.25/17.39
91	31.17/33.53	34.79/29.71	131	15.67/19.07	17.86/17.05
92	30.73/33.19	34.33/29.42	132	15.33/18.69	17.48/16.71
93	30.30/32.85	33.86/29.13	133	14.99/18.31	17.09/16.38
94	29.86/32.51	33.40/28.83	134	14.65/17.93	16.71/16.04
95	29.43/32.17	32.94/28.54	135	14.30/17.55	16.32/15.70
96	29.00/31.82	32.48/28.24	136	13.97/17.17	15.94/15.36
97	28.58/31.48	32.02/27.94	137	13.63/16.79	15.56/15.02
98	28.16/31.13	31.58/27.64	138	13.30/16.40	15.19/14.68
99	27.74/30.78	31.13/27.34	139	12.96/16.02	14.81/14.34
100	27.32/30.43	30.68/27.03	140	12.63/15.64	14.43/14.00
101	26.91/30.08	30.24/26.73	141	12.30/15.25	14.06/13.65
102	26.50/29.73	29.80/26.42	142	11.97/14.87	13.68/13.31
103	26.09/29.38	29.36/26.12	143	11.64/14.48	13.31/12.97
104	25.69/29.02	28.92/25.81	144	11.31/14.09	12.94/12.62
105	25.29/28.67	28.48/25.50	145	10.99/13.71	12.57/12.28
106	24.78/28.31	28.05/25.19	146	10.66/13.32	12.20/11.93

COUPE D'onglets composés

Pour aider à faire les bons réglages, le tableau de réglage composé angle ci-dessous a été fourni. Depuis coupes composées sont les plus difficiles à obtenir la précision, faire des coupes d'essai sur le matériel de ferraille avant de faire votre coupe requis.

Angle	Nombre de côtés
	4	5	6	7	8	9	10
0^	M-45.00°B- 0.00°	M-36.00°B- 0.00°	M-30.00°B- 0.00°	M-25.71°B- 0.00°	M-22.50°B- 0.00°	M-20.00°B- 0.00°	M-18.00°B- 0.00°
5^	M-44.89°B- 3.53°	M-35.90°B- 2.94°	M-29.91°B- 2.50°	M-25.63°B- 2.17°	M-22.42°B- 1.91°	M-19.93°B- 1.71°	M-17.94°B- 1.54°
10^	M-44.56°B- 7.05°	M-35.58°B- 5.86°	M-29.62°B- 4.98°	M-25.37°B- 4.32°	M-22.19°B- 3.81°	M-19.72°B- 3.40°	M-17.74°B- 3.08°
15^	M-44.01°B- 10.55°	M-35.06°B- 8.75°	M-29.15°B- 7.44°	M-24.95°B- 6.45°	M-21.81°B- 5.68°	M-19.37°B- 5.08°	M-17.42°B- 4.59°
20^	M-43.22°B- 14.00°	M-34.32°B- 11.60°	M-28.48°B- 8.53°	M-24.35°B- 8.53°	M-21.27°B- 7.52°	M-18.88°B- 6.72°	M-16.98°B- 6.07°
25^	M-42.19°B- 17.39°	M-33.36°B- 14.38°	M-27.62°B- 12.20°	M-23.56°B- 10.57°	M-20.58°B- 9.31°	M-18.26°B- 8.31°	M-16.98°B- 7.50°
30^	M-40.89°B- 20.70°	M-32.18°B- 17.09°	M-26.57°B- 14.48°	M-22.64°B- 12.53°	M-19.73°B- 11.03°	M-17.50°B- 9.85°	M-15.72°B- 8.89°
35^	M-39.32°B- 23.93°	M-30.76°B- 19.70°	M-25.31°B- 16.67°	M-21.53°B- 14.41°	M-18.74°B- 12.68°	M-16.60°B- 11.31°	M-14.90°B- 10.21°
40^	M-37.45°B- 27.03°	M-29.10°B- 22.20°	M-23.86°B- 18.75°	M-20.25°B- 16.19°	M-17.60°B- 14.24°	M-15.58°B- 12.70°	M-13.98°B- 11.46°
45^	M-35.26°B- 30.00°	M-27.19°B- 24.56°	M-22.21°B- 20.70°	M-18.80°B- 17.87°	M-16.32°B- 15.70°	M-14.43°B- 14.00°	M-12.94°B- 12.62°
50^	M-32.73°B- 32.80°	M-25.03°B- 26.76°	M-20.36°B- 22.52°	M-17.20°B- 19.41°	M-14.91°B- 17.05°	M-13.17°B- 15.19°	M-11.80°B- 13.69°
55^	M-29.84°B- 35.40°	M-22.62°B- 28.78°	M-18.32°B- 24.18°	M-15.44°B- 20.82°	M-13.36°B- 18.27°	M-11.79°B- 16.27°	M-10.56°B- 14.66°
60^	M-26.57°B- 37.76°	M-19.96°B- 30.60°	M-16.10°B- 25.66°	M-13.54°B- 22.07°	M-11.70°B- 19.35°	M-10.31°B- 17.23°	M-9.23°B- 15.52°
65^	M-22.91°B- 39.86°	M-17.07°B- 32.19°	M-13.71°B- 26.95°	M-11.50°B- 23.16°	M-9.93°B- 20.29°	M-8.74°B- 18.06°	M-7.82°B- 16.26°
70^	M-18.88°B- 41.64°	M-13.95°B- 33.53°	M-11.17°B- 28.02°	M-9.35°B- 24.06°	M-8.06°B- 21.08°	M-7.10°B- 18.75°	M-6.34°B- 16.88°
75^	M-14.51°B- 43.08°	M-10.65°B- 34.59°	M-8.50°B- 28.88°	M-7.10°B- 24.78°	M-6.12°B- 21.69°	M-5.38°B- 19.29°	M-4.81°B- 17.37°
80^	M-9.85°B- 44.14°	M-7.19°B- 35.37°	M-5.73°B- 29.50°	M-4.78°B- 25.30°	M-4.11°B- 22.14°	M-3.62°B- 19.68°	M-3.23°B- 17.72°
85^	M-4.98°B- 44.78°	M-3.62°B- 35.84°	M-2.88°B- 29.87°	M-2.40°B- 25.61°	M-2.07°B- 22.41°	M-1.82°B- 19.92°	M-1.62°B- 17.93°
90^	M-0.00°B- 45.00°	M-0.00°B- 36.00°	M-0.00°B- 30.00°	M-0.00°B- 25.71°	M-0.00°B- 22.50°	M-0.00°B- 20.00°	M-0.00°B- 18.00°

Entretien

AVERTISSEMENT: Vérifiez que l'outil est arrêté et débranché de la prise secteur avant de vous servir de l'outil. Ne pas le débrancher peut permettre un démarrage involontaire, pouvant causer de sérieuses blessures corporelles.

Nettoyage

Éviter d'utiliser des solvants pour le nettoyage des pièces en plastique. La plupart des matières plastiques peuvent être endommagées par divers types de solvants du commerce. Utiliser un chiffon propre pour éliminer la saleté, la poussière, l'huile, la graisse, etc.

AVERTISSEMENT: Ne jamais laisse de liquides tels que le fluide de freins, l'essence, les produits à base de pétrole, les huiles pénétrantes, etc., entrer en contact avec les pièces en plastique. Les produits chimiques peuvent endommager, affaiblir ou détruire le plastique, ce qui peut entraîner des blessures graves.

Les outils électriques utilisés sur la fibre de verre, le pla-coplâtre, les mastics de bouchage ou le plâtre s'usent plus vite et sont susceptibles de défaillance prématurée, car les particules et les éclats de fibre de verre sont fortement abrasifs pour les roulements, balais, commutateurs, etc. En conséquence, nous ne recommandons pas d'utiliser cet outil pour un travail prolongé avec ces types de matériaux. Toutefois, si l'outil a été utilisé sur l'un de ces matériaux, il est extrêmement important de le nettoyer à l'air comprimé.

Lubrification

Ce outils est lubrifiés en permanence à l'usine et ne nécessitent aucune lubrification supplémentaire.

Garantie de deux ans

Ce produit est garanti exempt de défauts dus au matériaux et à la main d'œuvre pendant 2 ans à compter de sa date d'achat. Cette garantie limitée ne couvre pas l'usure normale ni les déteriorations ou dommages dus à négligence, utilisation anormale ou accident. L'acheteur d'origine est couvert par cette garantie mais elle n'est pas transférable. Avant de renvoyer votre l'outil au magasin d'achat, s'il vous plaît appelez sans frais la ligne d'aide pour les solutions possibles.

LES ACCESSOIRES COMPRIS DANS CE KIT NE SONT PAS COUVERTS PAR LA GARANTIE DE 2 ANS.

Ligne d'assistance sans FRAIS

Pour vos questions sur ce produit ou un autre de GENESISTM, veuillez utiliser en Amérique du Nord ce numéro d'appel sans frais: 888-552-8665.

Ou visitez notre site web: www. genesispowertools. com
