Type de produit	Ventilateur sur pied
Marque	Beko
Modèle	EFS5100W
Alimentation électrique	220-240 V ~ 50 Hz
Puissance du ventilateur	50 W
Débit d'air maximal	55,3 m³/min
Vitesse maximale de l'air	2,83 m/s
Niveau de puissance sonore	63 dB(A)
Valeur de service	1,11 (m³/min)/W
Consommation en veille	0 W
Nombre de vitesses	3 (basse, moyenne, élevée)
Minuteur	120 minutes, avec position "On" sans minuterie
Fonction d'oscillation	Oui, avec arrêt par tirette
Réglage de la hauteur	Oui, par bague de réglage sur le pied télescopique
Réglage de l'inclinaison	Oui, manuel par poussée sur la corbeille
Matériaux	Plastique, métal pour le moteur
Usage prévu	Domestique, intérieur
Entretien	Essuyer avec un chiffon non pelucheux et détergent doux ; ne pas immerger
Sécurité	Grille de protection fixe ; ne pas insérer d'objets ; débrancher avant nettoyage
Pièces détachées	Grille avant/arrière, hélice, écrou plastique, bouton d'oscillation, pied télescopique
Réparabilité	Contacter un technicien qualifié ; ne pas réparer soi-même
Informations générales	Fabricant : Arcelik A.S., Istanbul, Turquie

FOIRE AUX QUESTIONS - EFS5100W BEKO

Comment assembler le ventilateur Beko EFS5100W ?

Suivez les étapes : 1. Insérez le pied d'extension dans le socle et serrez le boulon en L. 2. Desserrez la bague de réglage, ajustez la hauteur du pied télescopique. 3. Fixez l'unité moteur sur le pied télescopique avec la vis papillon. 4. Montez la corbeille arrière sur le moteur, puis l'hélice avec le dispositif de blocage. 5. Fixez la corbeille avant avec le cerclage. Consultez le manuel pour les détails.

Comment nettoyer le ventilateur ?

Débranchez d'abord l'appareil. Utilisez un chiffon non pelucheux légèrement humide avec un détergent doux pour essuyer les surfaces extérieures. Ne jamais immerger le moteur ou le cordon dans l'eau. Évitez les solvants ou nettoyants abrasifs.

Comment utiliser la minuterie ?

Tournez la molette de minuterie vers la droite pour sélectionner une durée jusqu'à 120 minutes. Le ventilateur s'arrêtera automatiquement à la fin. Si vous ne voulez pas de minuterie, positionnez la molette sur On.

Comment activer ou désactiver l'oscillation ?

Pour activer l'oscillation, appuyez sur le bouton d'oscillation situé sur le dessus du moteur. Pour l'arrêter et fixer la direction, tirez le bouton vers le haut jusqu'à sa position initiale.

Que faire si le ventilateur fait un bruit anormal ?

Vérifiez que toutes les pièces sont bien fixées et que l'hélice ne frotte pas contre la grille. Assurez-vous que le ventilateur est sur une surface stable. Si le bruit persiste, débranchez l'appareil et contactez un technicien qualifié.

Puis utiliser le ventilateur à l'extérieur ?

Non, ce ventilateur est conçu uniquement pour un usage domestique à l'intérieur. Ne l'utilisez pas près d'une fenêtre ou dans un environnement humide pour éviter tout risque électrique.

Comment régler la hauteur du ventilateur ?

Desserrez la bague de réglage sur le pied d'extension, ajustez le pied télescopique à la hauteur souhaitée, puis revissez fermement la bague. Assurez-vous que la vis papillon au bas du moteur est bien serrée.

Le ventilateur peut-il être utilisé en présence d'enfants ?

Oui, mais sous surveillance. Les enfants de moins de 8 ans ne doivent pas utiliser l'appareil sans supervision. Assurez-vous que la grille est bien fixée et que les enfants n'insèrent pas d'objets dans le ventilateur.

Comment éteindre complètement le ventilateur ?

Appuyez sur le bouton 0 (Arrêt) sur le panneau de contrôle. Pour une sécurité supplémentaire, débranchez la fiche de la prise secteur.

Où trouver les pièces de rechange si nécessaire ?

Contactez le service après-vente Beko ou un revendeur agréé. Les pièces comme la grille, l'hélice ou le pied peuvent être commandées. Ne tentez pas de réparer vous-même le moteur.

MODE D'EMPLOI EFS5100W BEKO

Veuillez d'abord lire ce manuel d'utilisation!

Chère cliente, cher client, Nous vous remercions d'avoir acheté un produit Beko. Nous espérons que ce produit vous apportera entière satisfaction. Tous nos produits sont fabriqués dans une usine moderne et font l'objet d'un contrôle de qualité minutieux. À cet effet, veuillez lire en intégralité le présent manuel avant d'utiliser cet appareil et conservez-le soigneusement pour une utilisation ultérieure. Si vous remettez le produit à un autre utilisateur, remettez-le-lui avec le manuel de l'utilisateur. Veillez à bien respecter les consignes et les instructions figurant dans le manuel d'utilisation.

Signification des pictogrammes

Vous trouverez les symboles suivants dans ce manuel d'utilisation :

Informations importantes et conseils utiles concernant l'utilisation de l'appareil.

Avertissement à propos des situations dangereuses qui pourraient entraîner des blessures ou des dégâts matériels.

Avertissement relatif aux actions à ne jamais effectuer.

Risque d'électrocution.

Risque d'incendie.

Ce produit a été fabriqué dans le respect de l'environnement et dans des installations modernes.

Tables des matières

1 4onsignes de sécurité 2 Schéma des pièces 6 3 Montage du socle et du pied de l'unité 7 4 Montage de l'hélice et de la corbeille du ventilateur 8 5 Notice technique d'utilisation 9 6 Autres instructions 10 6.1 Consignes d'entretien....10 6.2 Nettoyage....10 6.3 Données techniques....10 7 Mise au rebut

Avertissement

Veuillez lire attentivement les instructions et consignes de sécurité.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le constructeur, une personne mandatée pour faire le SAV ou toute autre personne qualifiée afin d'éviter toute mise en danger. Ne jamais immerger l'unité, le cordon ou la fiche dans de l'eau ni dans tout autre liquide afin d'éviter tout risque d'électrocution. Cet appareil peut être utilisé par des enfants âgés de 8 ans au moins ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales restreintes ou manquant de connaissances ou d'expérience si celles-ci sont surveillées ou ont été informées quant à l'utilisation sûre de l'appareil et des risques existants. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants laissés sans surveillance. Débranchez l'appareil de la prise électrique lorsque vous ne l'utilisez pas ou avant de le nettoyer. Gardez les appareils électriques hors de la portée des enfants et des personnes déficientes. Ne les laissez pas utiliser les appareils sans surveillance. Une fois le ventilateur monté, la grille de protection de l'hélice ne doit plus être enlevée.

- Débranchez le ventilateur avant de le nettoyer.

- Il n'est pas nécessaire de démonter/d'ouvrir la grille de protection du rotor pour nettoyer l'hélice.

1 Consignes de sécurité

- Essuyez la grille de protection de l'hélice ainsi que la surface du ventilateur à l'aide d'un chiffon légèrement humide.

- Ce symbole indique que ce produit ne doit pas être jeté avec les déchets ménagers à la fin de sa vie utile. Les appareils usagés doivent être retournés au point de collecte officiel destiné au recyclage des appareils électriques et électroniques. Pour tro ver ces systèmes de collecte, veuillez contacter les autorités locales ou le détaillant auprès duquel vous avez acheté le produit. Chaque ménage joue un rôle important dans la récupération et le recyclage des appareils mé nagers usagés. L'élimination appropriée des appareils usagés aide à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.

Consignes de sécurité

• Ne tentez jamais d'introduire vos doigts, un crayon ou tout autre objet à travers la grille lorsque le ventilateur est en marche.
• Débranchez le ventilateur lorsque vous le déplacez d'un endroit à un autre.
• Assurez-vous que le ventilateur est placé sur une surface stable lorsqu'il est en marche, afin d'éviter qu'il ne se renverse.
• Ne mettez pas le ventilateur en marche à proximité d'une fenêtre car la pluie pourrait générer un danger électrique en s'infiltrant dans l'appareil.
• Cet appareil est uniquement conçu pour un usage domestique.

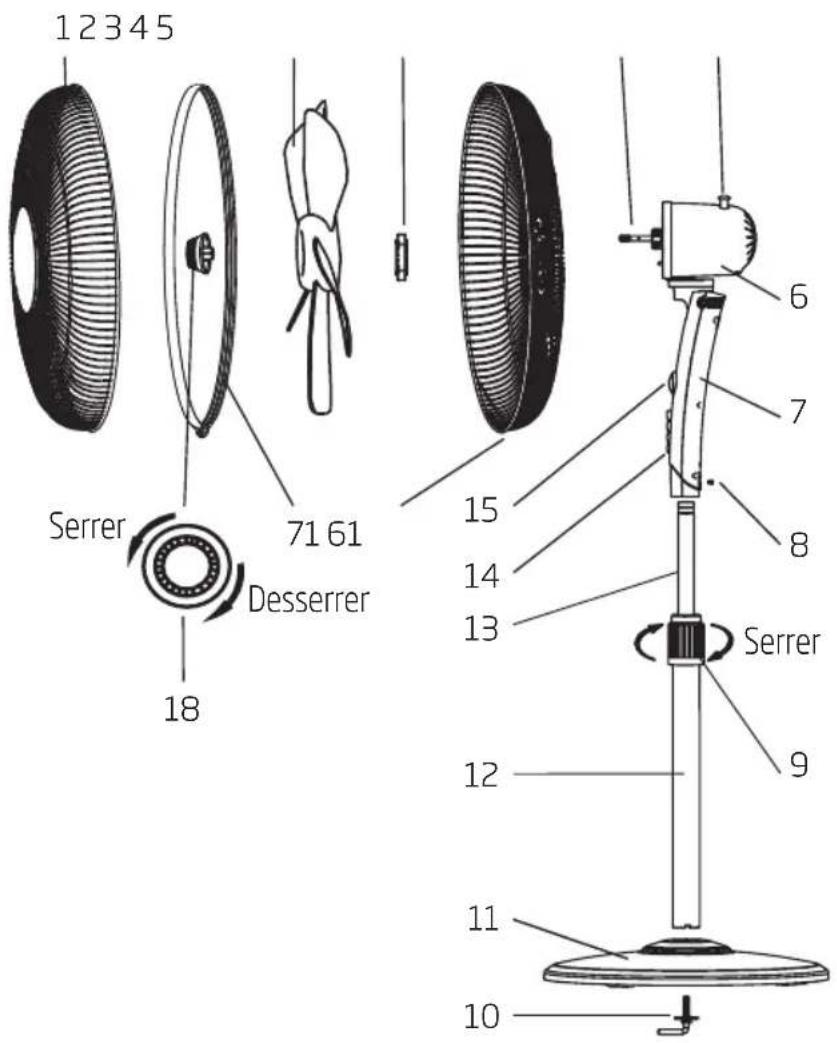

2 Schéma des pièces

1. Corbeille avant
2. Hélice du ventilateur
3. Écrou en plastique
4. Axe du moteur
5. Bouton d'oscillation
6. Boîtier du moteur
7. Corps du ventilateur
8. Vis papillon
9. Bague de réglage de la hauteur
10. Socle
11. Pied d'extension
12. Pied télescopique
13. Panneau de contrôle du ventilateur
14. Minuteur
15. Corbeille arrière
16. Cerclage
17. Dispositif de blocage

Remarque : Toutes les illustrations présentes dans ce manuel sont données uniquement à titre d'exemple. En cas de différence entre le produit réel et son illustration, la forme actuelle prévaut.

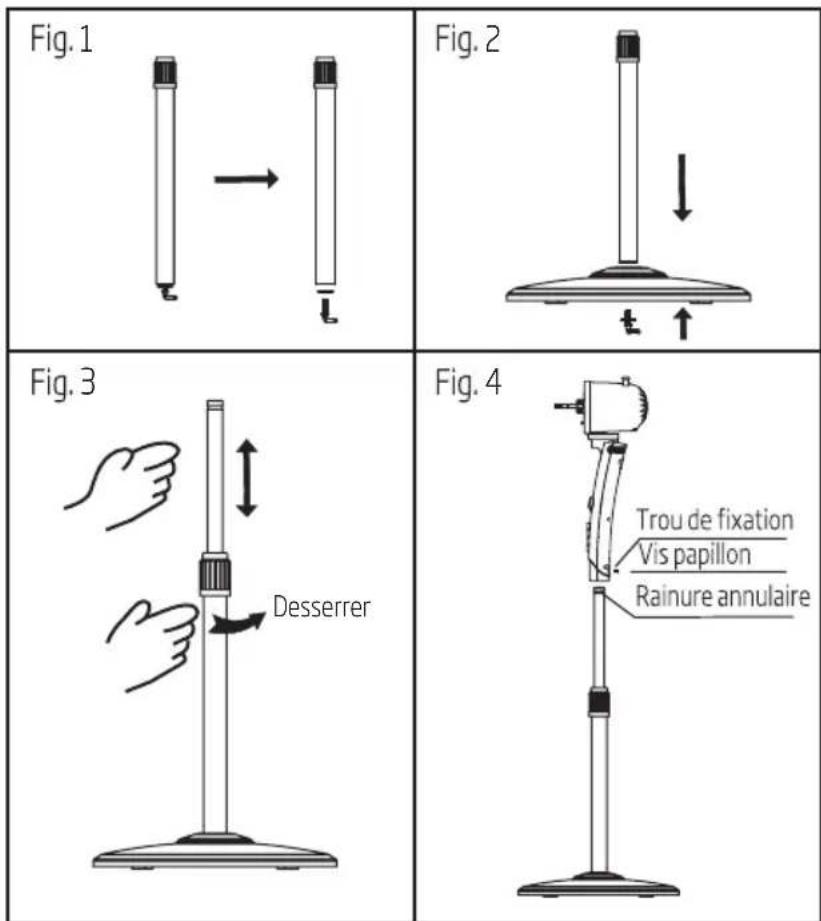

B Montage du socle et du pied de l'unité

1. Dévissez le boulon en forme de L situé sur le pied d'extension. (Fig.
2. Insérez le pied d'extension dans le socle, puis revissez le boulon en forme de L (Fig. 2).
3. Desserrez la bague de réglage de la hauteur située sur le pied d'extension, puis positionnez le pied télescopique à la hauteur souhaitée.

Remarque : Si le pied télescopique n'est pas dans le carton d'emballage, il doit se trouver à l'intérieur du pied d'extension. Vous pouvez le sortir du pied d'extension. (Fig. 3)

1. Pour fixer l'unité de tête au pied télescopique, desserrez la vis papillon située au bas de l'unité de tête. Positionnez l'unité de tête sur le pied télescopique, puis resserrez la vis papillon de manière à ce qu'elle s'aligne avec la rainure sur le pied télescopique. (Fig. 4)

Avertissement : Assurez-vous que la bague de réglage de la hauteur est complètement vissée avant de procéder au montage de la partie motrice sur le pied télescopique.

4 Montage de l'hélice et de la corbeille du ventilateur

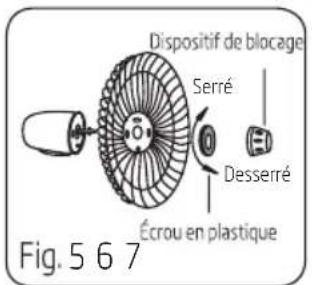

1. Retirez le dispositif de blocage en le dévissant dans le sens des aiguilles d'une montre (ou sortez-le du sac) et retirez l'écrou en plastique en le dévissant dans le sens inverse des aiguilles d'une montre. Fixez la corbeille arrière sur le moteur, puis resserrez l'écrou en plastique. (Fig. 5)

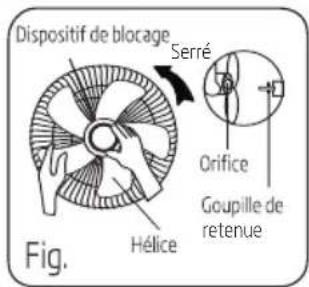

2. Insérez l'hélice dans l'axe en vous assurant que la tige de l'axe du rotor passe dans l'orifice de l'hélice. Tournez le dispositif de blocage dans le sens inverse des aiguilles d'une montre pour resserrer l'hélice. (Fig. 6)

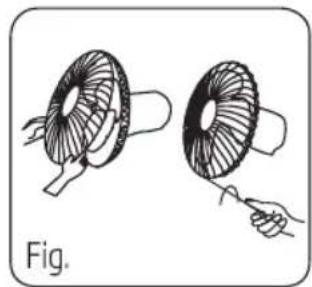

3. Fixez ensemble les corbeilles avant et arrière à l'aide du cerclage, puis serrez l'écrou et la vis de blocage de la corbeille du ventilateur. (Fig. 7)

1. Commande de la vitesse

La vitesse se commande à l'aide des boutons intégrés sur le panneau de contrôle 0---Arrêt 1---Basse 2---Moyenne 3---Élevée

2. Minuteur automatique de 120 minutes

Tournez la molette de programmation sur la droite et définissez une durée. La molette de la minuterie ne va pas au-delà de 120 minutes. Si vous ne prévoyez pas d'utiliser la molette de programmation, positionnez-la sur « On » (Mise en marche du ventilateur sans Minuteur).

3. Commande de l'oscillation

Pour activer l'oscillation du ventilateur, appuyez sur le bouton d'oscillation situé sur le haut du boîtier moteur. Pour orienter le flux d'air dans une seule direction, tirez le bouton d'oscillation vers le haut afin qu'il revienne à sa position initiale.

4. Réglage de l'inclinaison

Poussez légèrement la corbeille vers le haut ou vers le bas pour régler le flux d'air dans la direction souhaitée.

5. Réglage de la hauteur

Pour ajuster la hauteur du ventilateur, desserrez prudemment la bague de réglage de la hauteur. Ensuite, élevez ou abaissez le ventilateur, puis resserrez la bague de réglage.

6.1 Consignes d'entretien

Ce ventilateur exige peu d'entretien. N'essayez pas de le réparer par vous-même. Si une réparation est nécessaire, veuillez contacter un technicien qualifié.

1. Débranchez le ventilateur avant son nettoyage et/ou son montage.
2. Empêchez la poussière de s'accumuler à l'arrière de l'appareil, afin de garantir une bonne circulation de l'air vers le moteur. Ne démontez pas le ventilateur pour ôter la poussière.
3. Veuillez essuyer les parties extérieures à l'aide d'un chiffon non pelucheux imprégné de détergent doux.
4. N'utilisez aucun solvant ni détergent abrasif car ils pourraient rayer la surface de l'appareil. N'utilisez aucun des produits suivants pour nettoyer l'appareil : essence, dissolvant.
5. Ne laissez pas de l'eau ou tout autre liquide s'infiltrer dans le boîtier du moteur ou mouiller les composants intérieurs.

6.2 Nettoyage

1. Avant de le nettoyer, assurez-vous que l'appareil est bien débranché de sa source d'alimentation électrique.
2. Les composants en plastique doivent être nettoyés à l'aide d'un chiffon non pelucheux imprégné de savon doux. Retirez soigneusement tous les résidus de savon à l'aide d'un chiffon sec.

6.3 Données techniques

Alimentation électrique : del 220 V à 240 V environ, 50

Sous réserve de modifications techniques ou d'aspect extérieur du produit.

7 Mise au rebut

Remarque : Ce symbole indique que ce produit ne doit pas être jeté avec les déchets ménagers à la fin de sa vie utile. Les appareils usagés doivent être retournés au point de collecte officiel destiné au recyclage des appareils électriques et électroniques. Pour tro ver ces systèmes de collecte, veuillez contacter les autorités locales ou le détaillant auprès duquel vous avez acheté le produit. Chaque ménage joue un rôle important dans la récupération et le recyclage des appareils mé nagers usagés. L'élimination appropriée des appareils usagés aide à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.

D'information
Description	Symbole Valeur		Unité
Débit d'air maximal du ventilateur	F	55.3	m^3/min
Puissance du ventilateur	P	50	W
Valeur de service	SV (m	1.11	^3/min)/W
Consommation électrique en mode Veille	P_v	0	W
Niveau de puissance sonore du ventilateur	L_WA	63	dB(A)
Vitesse maximale de l'air	C mètres/sec	2.83
Norme de mesure de la valeur de service	IEC 60879 : 1986+ (corr. 1992)
Coordonnées de contact pour tout complément d'information	Manufactured by Arcelik A.S. Karaagac Cd. No:2-6 34445 Sutluce, Beyoglu, Istanbul, Turkey
