Type de produit	Table de cuisson vitrocéramique
Marque	BRANDT
Modèle	TV220XS1
Alimentation électrique	230 V ~ 50 Hz
Puissance totale absorbée	6,2 kW
Fusible recommandé	32 ampères
Nombre de zones de cuisson	4 (radiants)
Réglage de puissance	Manuel de 1 à Max
Fonction Automatic-Stop	Arrêt automatique selon puissance (1-4: 8h, 5-7: 2h, 8-Max: 1h)
Indicateur de chaleur résiduelle	Affichage H
Verrouillage des commandes	Oui, à l'arrêt ou en cours d'utilisation
Matériau de la surface	Vitrocéramique
Type de récipients recommandés	Fond plat, acier inoxydable, aluminium, acier émaillé
Entretien quotidien	Eau chaude et éponge sanitaire
Produit de nettoyage conseillé	Produit spécial verre vitrocéramique avec silicone
Sécurité anti-débordement	Arrêt automatique si touche commande obstruée
Protection thermique	Affichage E en cas d'échauffement
Type de branchement	230 V monophasé ou 400 V triphasé
Câble d'alimentation	H05 RRF 3x2,5 mm² ou 5x1,5 mm²
Poids	Non spécifié
Dimensions	Non spécifié

FOIRE AUX QUESTIONS - TV220XS1 BRANDT

Que faire si la table ne s'allume pas ?

Vérifiez les fusibles et le disjoncteur électrique. Si le problème persiste, inspectez le raccordement électrique.

Pourquoi l'affichage lumineux apparaît-il à la mise sous tension ?

C'est un fonctionnement normal. L'affichage disparaît automatiquement après 30 secondes ou dès l'appui sur une touche.

Comment nettoyer les salissures incrustées ?

Utilisez un racloir spécial verre pour dégrossir, puis une éponge sanitaire. Pour les traces de calcaire, appliquez du vinaigre d'alcool blanc chaud.

Que faire en cas de débordement ?

Retirez le couvercle ou enlevez la casserole, puis baissez le réglage. Si le clavier est encombré, la table émet un bip et s'arrête : nettoyez et relancez.

Pourquoi la zone de cuisson s'éteint-elle automatiquement ?

La fonction Automatic-Stop arrête la zone après un certain temps selon la puissance (ex: 8h pour puissance 1-4, 1h pour Max) pour des raisons de sécurité.

Quels récipients utiliser sur une table vitrocéramique ?

Utilisez des récipients à fond plat et lisse : acier inoxydable avec fond sandwich, aluminium à fond dressé, ou acier émaillé. Évitez les fonds rugueux ou bosselés.

Comment économiser de l'énergie lors de la cuisson ?

Placez la manette sur 0 avant la fin de la cuisson pour utiliser la chaleur résiduelle. Couvrez les récipients pour réduire les pertes par évaporation.

Que signifie l'affichage H ?

C'est l'indicateur de chaleur résiduelle. La zone est encore chaude, ne pas toucher pour éviter les brûlures.

Comment verrouiller les commandes ?

Les commandes peuvent être verrouillées à l'arrêt (pour le nettoyage) ou pendant l'utilisation. La touche 'arrêt' reste prioritaire pour la sécurité.

Que faire si la surface en verre est fêlée ?

Déconnectez immédiatement l'appareil en enlevant les fusibles ou en actionnant le disjoncteur. Ne plus utiliser la table avant remplacement du dessus vitrocéramique.

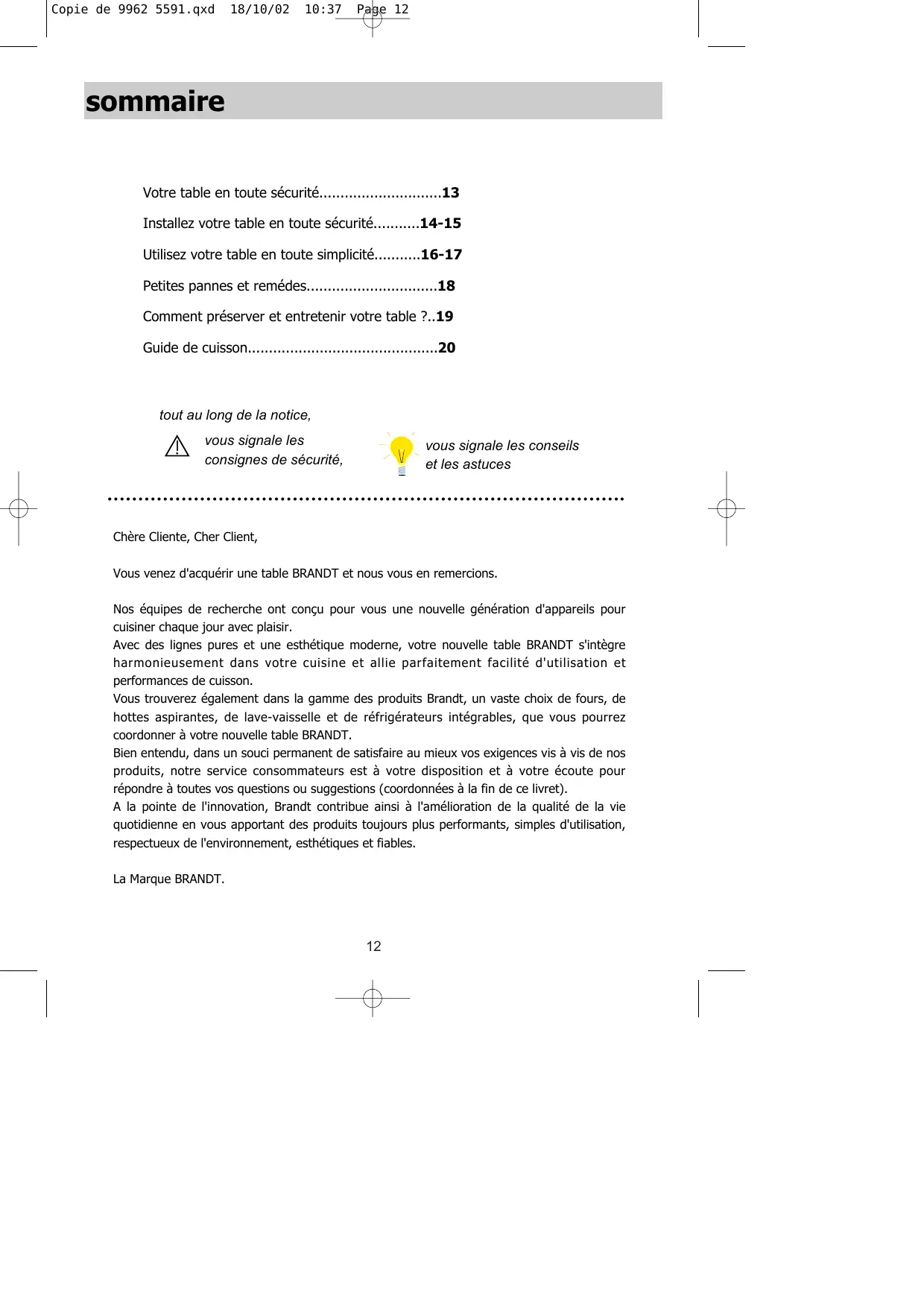

MODE D'EMPLOI TV220XS1 BRANDT

Guide d'utilisation et d'installation de votre table vitrocéramique

Utilisez votre table en toute simplicité.........16-17

Petites pannes et remèdes. 18

Comment préserver et entretenir votre table ?..19

Guide de cuisson. 20

tout au long de la notice,

vous signale les consignes de sécurité,

vous signale les conseils et les astuces

Vous venez d'acquérir une table BRANDT et nous vous en remercions.

Nos équipes de recherche ont conçu pour vous une nouvelle génération d'appareils pour cuisiner chaque jour avec plaisir.

Avec des lignes pures et une esthétique moderne, votre nouvelle table BRANDT s'intègre harmonieusement dans votre cuisine et allie parfaitement facilité d'utilisation et performances de cuisson.

Vous trouverez également dans la gamme des produits Brandt, un vaste choix de fours, de hottes aspirantes, de lave-vaisselle et de réfrigérateurs intégrables, que vous pourrez coordonner à votre nouvelle table BRANDT.

Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

À la pointe de l'innovation, Brandt contribue ainsi à l'amélioration de la qualité de la vie quotidienne en vous apportant des produits toujours plus performants, simples d'utilisation, respectueux de l'environnement, esthétiques et fiables.

La Marque BRANDT.

Utiliser votre table en toute sécurité

Nous avons conçu cette table de cuisson pour une utilisation par des particuliers dans un lieu d'habitation.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques, toutes modifications liées à l'évolution technique.

Ces tables de cuisson destinées exclusivement à la cuisson des boissons et denrées alimentaires ne contiennent aucun composant à base d'amiate.

Si une félure dans la surface du verre apparaisait, déconnectez immédiatement l'appareil, pour éviter un risque de choc électrique

Pour cela, enlevez les fusibles ou actionnez le disjoncteur

Ne plus utiliser votre table avant changement du dessus verre.

La table ne doit pas servir à entreposer quoi que ce soit.

Pour la cuisson, n'utilisez jamais de feuille de papier d'aluminium, ou ne placez jamais directement sur la table des produits emballés avec de l'aluminium ou produit congelé en barquette aluminium.

L'aluminium fondrait et endommagerait définitivement votre appareil.

Ne pas mettre de casseroles sur le cadre ou enjoliveur (suivant modèle)

Ne pas regarder fixement les lampes halogènes des zones de cuisson.

Ne pas brancher des appareils électriques sur une prise de courant située à proximité : assurez-vous que le câble d'alimentation n'est pas en contact avec les zones de cuisson.

Choix d'installation

L'appareil doit être placé de manière à ce que la fiche de prise de courant soit accessible. En fonction de la disposition de votre cuisine, vous allez installer votre table :

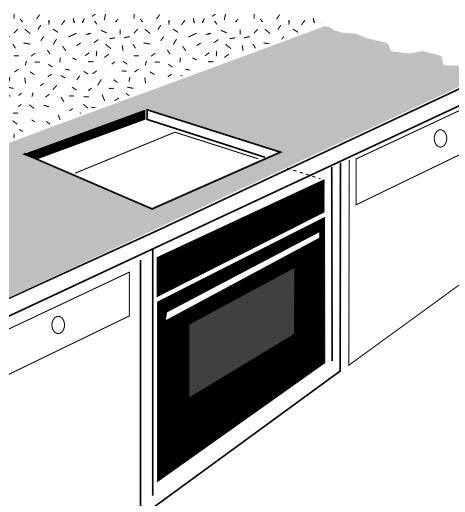

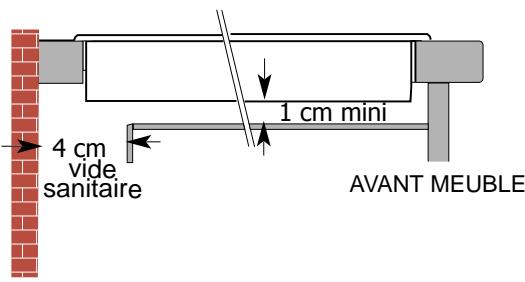

Au-dessus d'un four

La table peut être encastrée directement dans le plan de travail au-dessus du four en position haute. (distance minimum 10 mm)

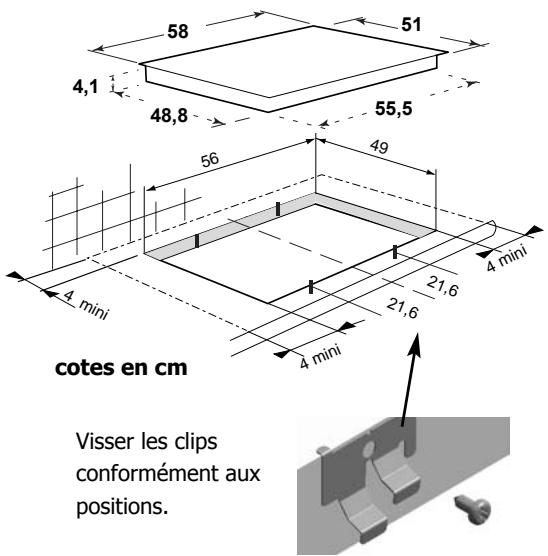

Encastrement

Un joint garantit l'étanchéité avec le plan de travail. - Ce joint est collé sous votre table, insérez directement la table dans la découpe. - Ce joint est fourni dans la pochette, collez celui-ci sous la table.

Branchement

Si le câble est endommagé, il doit être remplacé par le fabricant, son SAV, une personne de qualification similaire afin d'éviter un danger.

À la mise sous tension de votre table, ou après une coupure de courant prolongée, un codage lumineux apparait sur le clavier de commande. Il disparait automatiquement au bout de 30 secondes environ, ou dès le premier appui sur une touche quelconque du clavier. Cet affichage est normal et réservé le cas échéant à votre service après vente. En aucun cas l'utilisateur de la table ne doit en tenir compte.

Lors d'un branchement 400 V2N triphase, en cas de dysfonctionnement de votre table, vérifier que le fil neutre est bien connecté.

230 V ~

400v 2N

Le fusible doit être de : 32 ampère de : 16 ampère

Votre table doit être branchée sur le réseau par l'intermédiaire :

• D'un cordon d'alimentation type H05 RRF à 3 conducteurs de 2,5mm² ou 5 conducteurs de 1,5mm² (dont 1 pour la terre : jaune/vert)
• D'une prise de courant conforme à la publication CEI 83 ou d'un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

230 V~50 Hz

Puissance électrique totale absorbée:

TV220.....6,2 kW

TV223.....6,9 kW

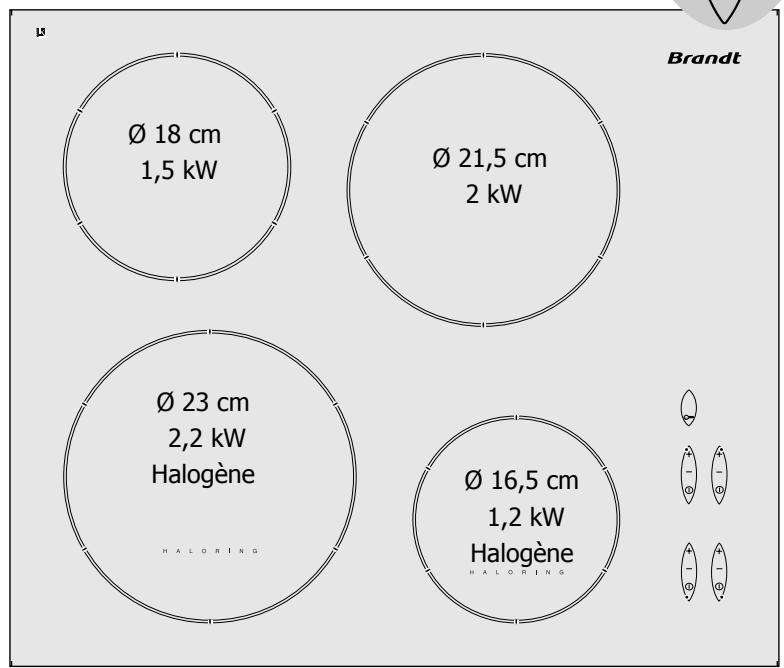

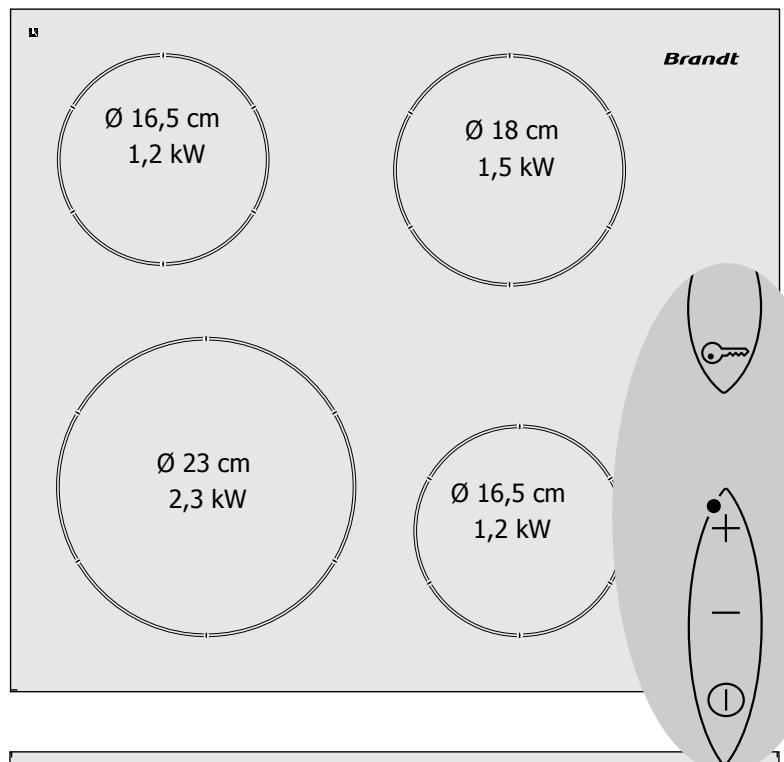

Utilisez votre table en toute simplicité

TV 220

TV 223 16

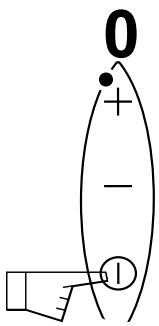

Mise en marche arrêt

Un 0 signale que la zone concernée est allumée.

Vous pouvez alors désirer la puissance désirée.

Sans demande de puissance de votre part, la zone de cuisson s'éteindra automatiquement.

Réglage de puissance manuel

Automatic-Stop est une fonction de sécurité de votre table.

Elle met automatiquement en marche si l'utilisateur oublie d'embrasser sa préparation en cours :

Puisance utilisée	le foyer s'eteind automatiquement au bout de :
comprise entre 1....4	8 heures
entre 5.....7	2 heures
entre 8.....Max	1 heures

L'affichage de la zone de chauffe concernée indique A et un "bip" sonore est émis pendant 2 minutes environ. Cet affichage A restera visible tant que vous n'aurez pas appuyé sur une touche quelconque du foyer concerné, un double bip sonore confirmera votre manoeuvre.

Déverrouillage

Les commandes peuvent être verrouillées :

• soit à l'arrêt (nettoyage),
• soit pendant l'utilisation (les opérations en cours subsistant et les réglages affichés restent actifs).

Toutefois, en position verrouillée, pour des raisons de sécurité, la touche "arrêt" est prioritaire et coupe l'alimentation du foyer.

Indicateur de chaleur résiduelle

L'affichage indique H.

Après une coupure de courant prolongée, un affichage lumineux peut apparaître, il s'éteindra après un appui sur une touche quelconque. Néanmoins, la température des zones de cuisson peut rester élevée.

Attention

Ne pas toucher ces zones, risque de brûlures.

Utilisez au besoin le foyer vitroceramique

Les récipients doivent être conçus pour la cuisine à l'électricité.

Utilisez des récipients à fond plat qui épousent parfaitement la surface du foyer :

• en acier inoxydable avec fond trimétal épais ou "sandwich".
• en aluminium avec fond dressé (lisse) épais.
• en acier émaillé.

Pour votre confort d'utilisation nous avons prévu des zones de cuisson adaptées à vos besoins, néanmoins:

Un réglage supérieur est nécessaire en cas :

• de quantités importantes
• de cuissons avec un récipient non couvert
• de casserole en verre ou en céramique.

Un réglage inférieur est nécessaire en cas :

• de cuisson d'aliments ayant tendance à brûler facilement, commencer avec un réglage plus faible, le réglage pouvant être augmenté si nécessaire).
• de débordement (retirez le couvercle ou enlevez la casserole, puis baissez le réglage).

Économie d'énergie :

Pour finir la cuisson, placez la manette sur la position 0, et laissez le récipient en place pour utiliser la chaleur accumulée. (vous ferez ainsi des économies d'énergie).

Utilisez un couvercle le plus souvent possible pour réduire les pertes de chaleur par évaporation.

Le foyer radiant se régule

automatique, il s'allume et s'éteint pour maintenir la puissance sélectionnée. Ainsi, la température reste homogène et adaptée à la cuisson de vos aliments.

Enfin, la fréquence de régulation varie selon la puissance sélectionnée.

Petites pannes et remèdes

VOUS CONSTATEZ QUE...	LES CAUSES POSSIBLES	QUE FAUT-IL FAIRE ?
A la mise en service, votre instal- lation disjoncte.	Le branchement de votre table est défectueux.	Vérifiez votre racordement ou la conformité du bran- chement.
A la mise en service un seul côté de votre table fonctionne.	Le branchement de votre table est défectueux.
A la mise en service un affichage lumineux apparait	Fonctionnement normal	RIEN: voir chapitre raccordement électrique
La table ne fonctionne pas. Les afficheurs sur le clavier restent étenteis.	L'appareil n'est pas ali- menté. L'alimentation ou le raccordement est défec- tueux.	Inspectez les fusibles et le disjoncteur électrique.
La table s'est arrêtée de fonctionner en cours d'utilisation et elle émet un "BIP" discontinu.	- Il y a eu un débordement ou un objet encombre le clavier de commande	Nettoyez ou enlevez l'objet et relancez la cuisson.
L'afficheur affiche le message E	Les circuits électriques sont échauffés. la table s'est en sécurité thermique	Laisser refroidir

Vousdevez

Eviter les chocs avec les récipients:

La surface verre est très résistante, mais n'est toutefois pas incassable.

Eviter les frottements de récipients qui peuvent à la longue générer une dégradation du décor sur le dessus vitrocéramique.

Éviter les récipients à fonds rugueux ou bosselés:

Ils peuvent retenir et transporter des matières qui provoqueront des taches ou des rayures sur la table.

Ces défauts qui n'entrainent pas un non fonctionnement ou une inaptitude à l'utilisation, n'entre pas dans le cadre de la garantie.

Centrer votre récipient sur la zone de cuisson.

Utiliser un récipient de taille adaptée. Le diamètre du fond doit être égal ou supérieur au diamètre de la zone sénégraphiée.

Poser des ustensiles en plastique sur la surface de cuisson lorsqu'elle est encore chaude

Ranger dans le meuble situé sous votre table de cuisson, vos produits d'ENTRETIEN ou INFLAMMBABLES.

Laisser un récipient vide sur une zone de chauffe.

Chauffez une boîte de conserve fermée, elle risque d'éclater, cette précaution est valable bien sûr pour tout mode de cuisson.

Laisser un récipient contenant de l'huile ou de la graisse chaude sans surveillance sur les zones de cuisson

Votre table se nettoie facilement, pour vous aider voici quelques conseils :

TYPES DE SALISSURES	COMMENT PROCEDER	UTILISEZ
Légères	Bien détrempier la zone à nettoyer avec de l'eau chaude, puis essuyer.	Eponges sanitaires
Accumulation de salissures recuites	Bien détrempier la zone à nettoyer avec de l'eau chaude, utiliser un racloir spécial verre pour dégrossir, finir avec le coté gratoir d'une éponge sanitaire,puis essuyer.	Eponges sanitaires racloir spécial verre
Aureoles et traces de calcaire	- Appliquer du vinaire d'alcool blanc chaud sur la salissure, laisser agir, essuyer avec un chiffon doux - Utiliser un produit du commerce	Pâté spécial verre vitrocéramique
Incrustations suite au débordements de sucres, aluminium, ou plastique fondu	- Appliquer sur la surface un produit spécial verre vitrocéramique, de préférence compteant du silicone (effet protecteur)	Produit spécial verre vitrocéramique

Guide de cuisson

PRÉPARATIONS		MAXI9	TRES VIF8-7	VIF6	MOYEN5-4	MUJOTAGERECHAUFFAGE3-2	TENIRAU CHAUD1
SOUPES	BOUILLONS POTAGES ÉPAYS
POISSONS	COURT-BOUILON SURGELES
SAUCES	ÉPaisse à BASE DE FARINE AU BEURRE AVEC CEUXS (BEARNAISE, HOLLANDAISE)
LÉGUMES	ENDIVES, ÉPINARDS LÉGUMES SECS, POMMES DE TERRE À L'EAU POMMES DE TERRE RISSOLÉS POMMES DE TERRE SAUTÉES DÉCONGÉRATION DE LÉGUMES
VIANDES	VIANDES PEU ÉPAINSSES STEAKS POÉLES GRILLADE (GRIL FONTE)
FRITURE	Frittes surgeolées FRITES FRAICHES
VARIANTES	AUTO-CUISEUR COMPOTES CREPES Creme ANGLAISE CHOCOLAT FONDU CONFITURES LAIT CEUS SUR LE PLAT PATES PETITS POTS DE BÉBE (BAIN MARIE) RAGOUTS RIZ CRÉOLE RIZ AU LAIT					(DES LE CHUCHOTEMENT)

cuisson douce

cuissonvive

mettre les aliments

bouillir avec couvercle

bouillir ou frire
