Type de produit	Support de téléviseur
Marque	LG
Modèle	AMST21BB
Compatibilité	Téléviseurs LG 43", 50", 55" (modèles 43UR762H, 43UN342H, 43UN662M, 43UM662H, 50UR762H, 50UR765H, 50UN342H, 50UN662M, 50UM662H, 55UR762H, 55UR765H, 55UN342H, 55UN662M, 55UM662H, 50/55UR767H, 50/55UR777H)
Dimensions (L x P x H)	570 x 303 x 244 mm
Poids	3,2 kg
Angle de rotation	20° vers la gauche ou la droite
Fixation murale	Compatible avec support mural (non inclus)
Fixation sur bureau	Possible avec vis M5 (type A, non fournies) ou kit de fixation fourni (type B)
Matériau	Acier et plastique
Couleur	Noir
Poids maximal supporté	Non spécifié, mais conçu pour les téléviseurs compatibles
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Ne pas laisser les enfants grimper ou s'accrocher au support. Installer sur une surface plane et stable. Deux personnes requises pour le déplacement.
Pièces détachées et réparabilité	Contacter le service client LG pour les pièces de rechange.
Informations générales	Notice disponible en plusieurs langues (FR, EN, DE, ES, etc.). Poids du support seul.

FOIRE AUX QUESTIONS - AMST21BB LG

Quels modèles de téléviseur sont compatibles avec le support AMST21BB ?

Le support AMST21BB est compatible avec les téléviseurs LG des séries 43UR762H, 43UN342H, 43UN662M, 43UM662H (43 pouces), 50UR762H, 50UR765H, 50UN342H, 50UN662M, 50UM662H (50 pouces), 55UR762H, 55UR765H, 55UN342H, 55UN662M, 55UM662H (55 pouces), ainsi que les modèles 50/55UR767H et 50/55UR777H.

Comment assembler le support ?

Pour assembler le support, placez le téléviseur à l'envers sur une surface molle (chiffon). Fixez le support à l'aide des vis fournies. Assurez-vous que les vis sont bien serrées mais sans excès. Suivez les étapes dans la notice : fixez d'abord la base, puis le bras au téléviseur.

Quelle est la capacité de poids maximale du support ?

La capacité de poids maximale n'est pas explicitement indiquée dans la notice, mais le support est conçu pour les téléviseurs compatibles listés. Pour un modèle 50 pouces, le poids du téléviseur est d'environ 13-15 kg (vérifiez les spécifications de votre TV). Le support étant en acier, il peut supporter ce poids en toute sécurité.

Puis-je fixer le support au mur ?

Oui, le support est compatible avec une fixation murale. Utilisez un support mural adapté (non fourni). Suivez les instructions : insérez les boulons à œil à l'arrière du téléviseur, fixez les supports muraux au mur, puis reliez avec un cordon solide. Assurez-vous que le mur peut supporter le poids.

Comment nettoyer le support ?

Nettoyez le support avec un chiffon doux et sec. N'utilisez pas de produits abrasifs, d'alcool ou de solvants, car ils pourraient endommager la finition. En cas de taches tenaces, humidifiez légèrement le chiffon.

Est-il possible d'ajuster l'angle du téléviseur ?

Oui, le support permet une rotation de 20 degrés vers la gauche ou la droite. Réglez l'angle selon votre préférence de vision. Attention à vos doigts lors du réglage pour éviter tout écrasement.

Le support est-il livré avec les vis nécessaires ?

Oui, le support est livré avec les vis nécessaires pour l'assemblage. Pour la fixation sur un bureau (type B), des vis, rondelles et écrous sont fournis. Pour la fixation murale, les accessoires ne sont pas inclus.

Que faire si une pièce manque dans l'emballage ?

Si une pièce manque, contactez le service client LG ou le revendeur où vous avez acheté le support. Munissez-vous du numéro de modèle (AMST21BB) et de la preuve d'achat.

Y a-t-il des précautions de sécurité importantes ?

Oui : deux personnes sont nécessaires pour soulever ou déplacer le téléviseur. Ne laissez pas les enfants grimper sur le support. Installez sur une surface plane et stable. Pour la fixation murale, assurez-vous que le mur est solide. Serrez les vis correctement sans forcer.

Où trouver la notice d'utilisation ?

La notice est disponible gratuitement sur notice-facile.com au format PDF. Vous pouvez la télécharger en français, allemand, anglais, espagnol, italien, etc. Si votre langue n'est pas disponible, vous pouvez demander une traduction par email.

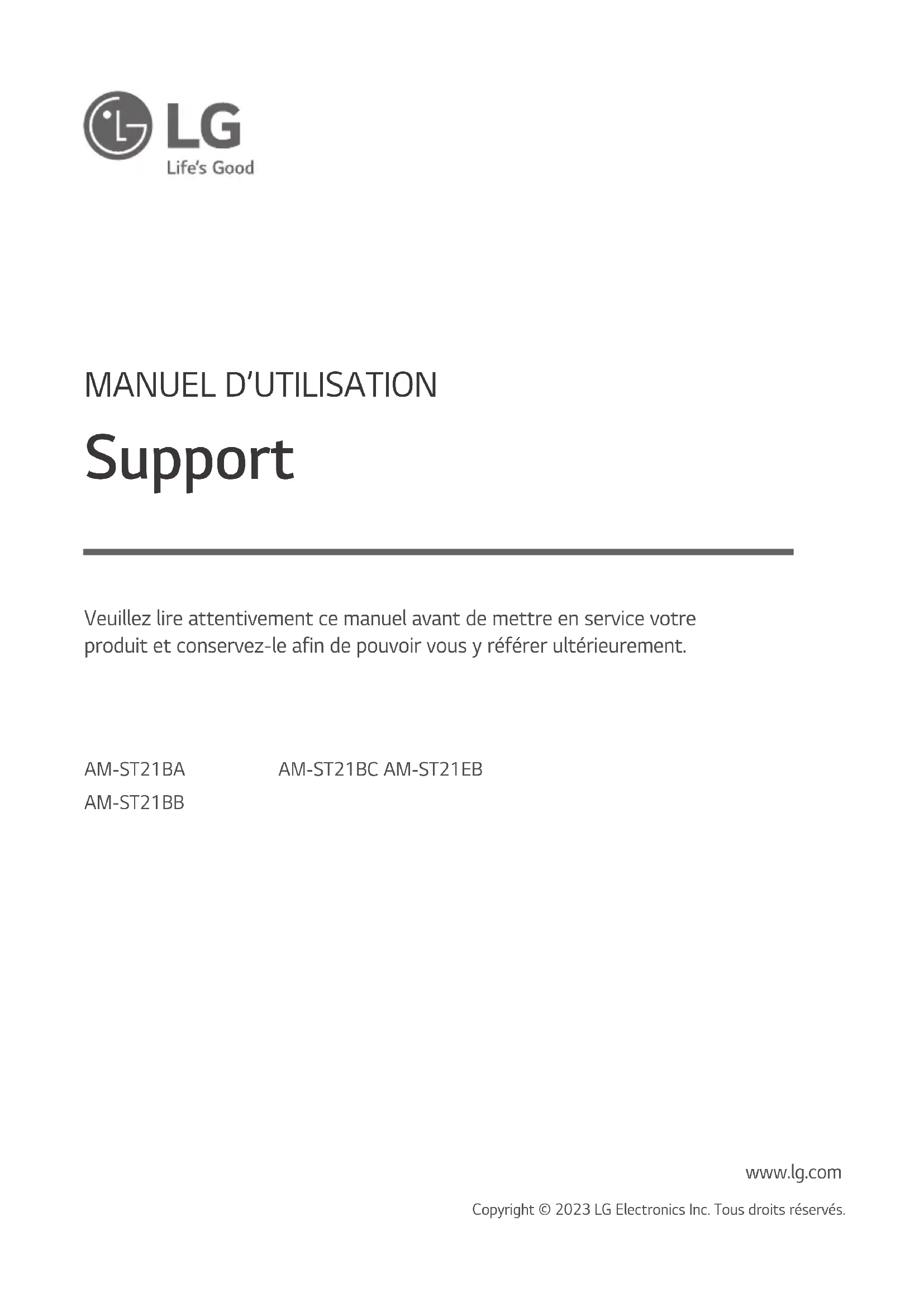

MODE D'EMPLOI AMST21BB LG

Veuillez lire attentivement ce manuel avant de mettre en service votre produit et conservez-le afin de pouvoir vous y référer ultérieurement.

AM-ST21BA

AM-ST21BC AM-ST21EB

AM-ST21BB

* L'image proposée peut différer de l'aspect réel de votre produit.

Consignes de sécurité

Ce symbole est destiné à prévenir l'utilisateur que des instructions importantes sur le fonctionnement et l'entretien (réparation) de l'appareil se trouvent dans la documentation.

Veuillez lire attentivement ces consignes de sécurité avant d'utiliser le produit.

- Au moins deux personnes sont nécessaires pour soulever ou déplacer le produit en raison de son poids.

- Le produit peut tomber, provoquant un dysfonctionnement ou des blessures.

- Ne laissez pas les enfants s'accrocher au produit ou grimper dessus.

- Le produit peut tomber et causer des blessures graves, voire mortelles.

- N'installez pas le produit dans un endroit instable ou exposé à des vibrations, ni dans un endroit où il n'est pas complètement soutenu, par exemple une étagère branlante ou une surface inclinée.

- Le produit peut tomber ou se renverser, provoquant des blessures ou un dysfonctionnement.

- Placez le produit sur un sol plat et ferme.

- Le produit risque de tomber et de causer des blessures.

- Lorsque vous déplacez ou manipulez un produit assemblé avec le support, veillez à ne pas endommager l'extérieur du produit.

- S'il reste une tache ou une empreinte de doigt sur la surface, essuyez-la délicatement.

- Lorsque vous enlevez une tache, ne frottez pas trop vigoureusement. Essuyez la surface avec une force excessive peut causer des rayures ou une décoloration du produit.

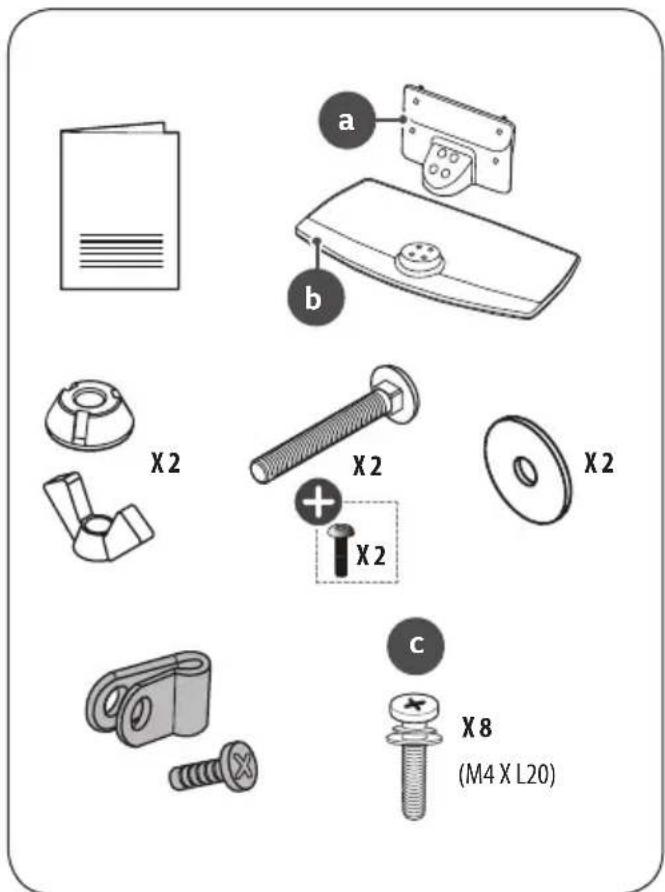

Accessoires

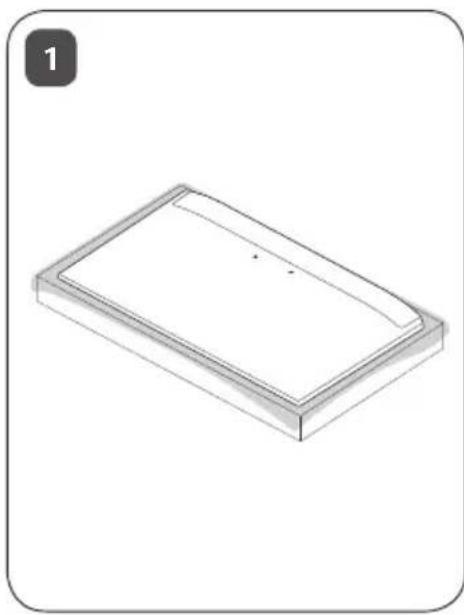

• Lors de l'assemblage du support, placez le produit sur une table ou un sol plat avec l'écran orienté vers le bas. Placez au préalable un tissu doux et moelleux à cet endroit, puis placez le produit dessus pour éviter que l'écran ne s’abîme.
• Lors de l'assemblage du support, vérifiez si les vis sont complètement serrées (le produit risque sinon de pencher vers l'avant après l'installation). Évitez de serrer avec une force excessive, car le trou de passage pourrait s'abîmer et les vis se détacher.
• Lors de l'assemblage du produit, n'utilisez pas de substances étrangères (huile, lubrifiant, etc.) sur les vis.
• Cela pourrait endommager le produit.
• Avant d'installer un support de fixation murale, démontez le pied de support en suivant la procédure d'assemblage dans l'ordre inverse.

La protection et le support de câbles sont fournis en tant qu'accessoires du téléviseur. (Selon le modèle.)

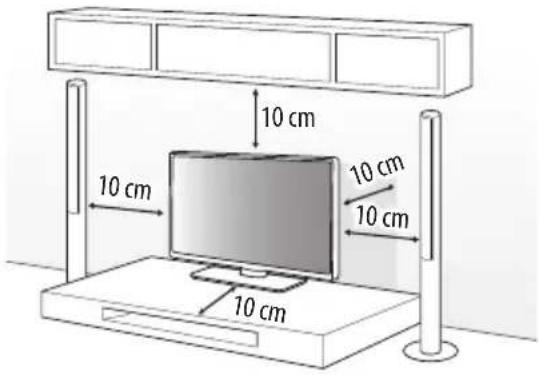

Installation sur une table

1. Soulevez et positionnez la TV à la verticale sur une table.

Laissez au moins 10 cm entre le mur et la téléviseur pour assurer une bonne ventilation.

10 cm 10 cm 10 cm 10 cm 10 cm

2. Branchez le cordon d'alimentation sur une prise murale.

- Veillez à ne pas appliquer de substances étrangères (huiles, lubrifiants, etc.) sur les vis lors de l'assemblage du produit. (Vous pourriez endommager le produit.)

- Si vous installez la TV sur un support, veillez à empêcher le produit de se renverser. Dans le cas contraire, le produit risque de tomber, ce qui peut entraîner des blessures.

- Afin d'optimiser la sécurité et la durée de vie du produit, n'utilisez pas d'éléments non agréés.

- La garantie ne couvre pas les dommages ou les blessures dus à l'utilisation d'éléments non agréés.

- Assurez-vous que les vis sont placées et serrées correctement. (Si les vis ne sont pas correctement serrées, le téléviseur pourrait s'incliner après son installation.) Ne serrez pas les vis en forçant excessivement, sous peine de les abîmer et de finir par les desserrer.

- Utilisez uniquement le pied de support et le support de fixation murale agréés spécialement conçus pour les produits LG.

- Conformément à la loi sur la protection des consommateurs, LG Electronics ne saurait être tenu responsable d'un quelconque dysfonctionnement du produit, dommage matériel ou dommage corporel causé par l'utilisation de produits non agréés par LG Electronics.

Fixation du téléviseur sur un bureau

Fixation du téléviseur sur un bureau

Nous vous recommandons de fixer le poste à un bureau de manière qu'il ne puisse pas être tiré vers l'avant/l'arrière, risquant de blesser quelqu'un ou de s'endommager.

Type A

4 vis

(Non fournis avec le téléviseur)

- Vis : M5 x L (*L : Profondeur de la table + 8\~10 mm) ex) Profondeur de la table : 15 mm, vis : M5 x L25

Type B

2 Vis pour la fixation du support,

2 Rondelles pour la fixation du support,

2 Écrous pour la fixation du support

(Fournis avec le téléviseur)

Fixation fiable de la TV au mur

1. Insérez et serrez les boulons à œil, ou les fixations et les boulons à l'arrière de la TV. - Si des boulons sont insérés dans les trous des boulons à œil, dévissez d'abord ces boulons. 2. Montez les fixations murales avec les boulons sur le mur. Ajustez le support mural et les boulons à œil à l'arrière de la TV. 3. Attachez les boulons à œil et les fixations murales avec un cordon solide. Le cordon doit rester en position horizontale par rapport à la surface plane. - Utilisez une fixation ou un meuble d'une largeur et d'une résistance suffisantes pour soutenir en toute sécurité la TV. - Les fixations, les boulons et les cordons ne sont pas fournis. Pour en savoir plus sur les accessoires en option, contactez votre revendeur.

Ajustement de l'angle de la TV afin de trouver le meilleur angle de vue

Faites pivoter la TV de 20 degrés vers la gauche ou la droite ou réglez l'angle d'inclinaison pour obtenir le meilleur confort visuel.

20° 20°

- Faites attention à vos doigts lorsque vous ajustez l'angle du produit.

- Vous pourriez vous blesser en cas d’écrasement des mains ou des doigts. Si le produit est trop incliné, il peut tomber, provoquant des dommages ou des blessures.

Spécifications

AM-ST21BA
Modèle	43UR762H43UN342H43UN662M43UM662H
Largeur x Profondeur x Hauteur (mm)	570 x 303 x 237
Poids (kg)	3,2

AM-ST21BB
Modèle	50UR762H50UR765H50UN342H50UN662M50UM662H
Largeur x Profondeur x Hauteur (mm)	570 x 303 x 244
Poids (kg)	3,2

AM-ST21BC
Modèle	55UR762H55UR765H55UN342H55UN662M55UM662H
Largeur x Profondeur x Hauteur (mm)	570 x 303 x 244
Poids (kg)	3,2

AM-ST21EB
Modèle	50/55UR767H50/55UR777H
Largeur x Profondeur x Hauteur (mm)	570 x 303 x 232
Poids (kg)	3,2

Le nom du modèle et le numéro de série sont indiqués à l'arrière et sur le côté du produit. Inscrivez-les ci-dessous pour référence ultérieure.

Modèle N° de série

Veuillez lire ce manuel attentivement avant d'utiliser l'appareil et conservez-le pour pouvoir vous y reporter ultérieurement.

AM-ST21BA

AM-ST21BC AM-ST21EB

AM-ST21BB

* L'illustration peut ne pas correspondre à votre produit.

Directives de sécurité

Ce symbole vise à alerter l'utilisateur de la présence de directives d'utilisation et d'entretien importantes dans la documentation accompagnant l'appareil.

Veuillez lire attentivement ces consignes de sécurité avant d'utiliser le produit.

- En raison du poids élevé du produit, au moins deux personnes sont requises pour déplacer ou soulever le produit.

- Sinon, le produit pourrait tomber et causer des blessures ou entraîner un mauvais fonctionnement.

- Ne laissez pas les enfants grimper sur le produit ou s'y suspendre.

- Sinon, le produit pourrait tomber et causer des blessures ou entraîner la mort.

- N'installez pas le produit dans un endroit instable ou sujet aux vibrations ni sur un meuble qui ne supporte pas totalement le produit comme une étagère fragile ou une surface inclinée.

- Le produit pourrait tomber ou se renverser et causer des blessures ou entraîner un mauvais fonctionnement.

- Installez le produit sur une surface plane et stable.

- Sinon, le produit pourrait tomber et causer des blessures.

- Faites attention de ne pas endommager l'extérieur du produit lorsque vous le déplacez ou le manipulez avec le socle.

- En cas de taches ou de traces de doigt sur la surface, essuyez-les délicatement.

- N'appuyez pas trop lorsque vous essuyez une tache.

L'utilisation d'une force excessive risque de rayer ou de décolorer le produit.

Assemblage et préparation

Accessoires

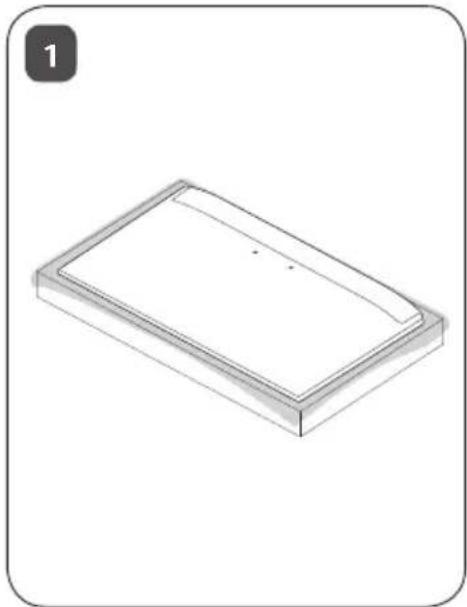

Comment assembler le socle

• Lors de l'installation du socle, posez le produit sur une table ou une surface plane avec son écran tourné vers le bas. Placez d'abord un tissu doux et moelleux, puis posez le produit sur le tissu pour éviter d'endommager l'écran.
• Assurez-vous d'avoir complètement serré les vis lorsque vous assemblez le socle. (Si elles ne sont pas complètement vissées, le produit peut basculer vers l'avant après avoir été installé.) Ne serrez pas trop les vis, car la partie de fixation des vis pourrait s'user, et les vis pourraient tomber.
• Lors de l'assemblage du produit, n'appliquez pas de substances étrangères (huile, lubrifiant, etc.) sur les vis. Cela pourrait endommager le produit.
• Avant d'installer un support mural, démontez le socle en suivant les étapes d'assemblage du socle dans l'ordre inverse.

Le couvercle et le serre-câble sont fournis en tant qu'accessoires du téléviseur. (Selon le modèle.)

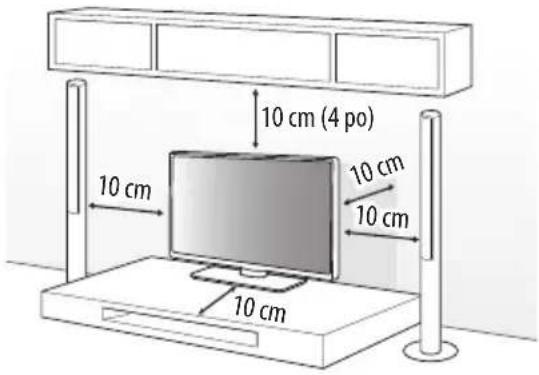

Installation sur une table

1 Soulevez et placez le téléviseur en position verticale sur une table.

Laissez un espace d'au moins 10 cm (4 po) entre le mur et le téléviseur pour assurer une aération adéquate.

10 cm (4 po) 10 cm 10 cm 10 cm 10 cm

2. Branchez le cordon d'alimentation à une prise murale.

- Lors de l'assemblage du produit, n'appliquez pas de substances étrangères (huiles, lubrifiants, etc.) sur les vis. (Cela pourrait endommager le produit.)

- Si vous installez le téléviseur sur un socle, vous devez prendre les mesures nécessaires pour éviter qu'il ne se renverse. Autrement, le produit pourrait tomber et causer des blessures.

- Afin de garantir la sécurité et la durée de vie de l'appareil, n'utilisez pas de composants non approuvés.

- Tout dommage ou toute blessure résultant de l'utilisation d'un composant non approuvé n'est pas couvert par la garantie du fabricant.

- Assurez-vous que les vis sont correctement insérées et fermement serrées. (Autrement, le téléviseur peut basculer vers l'avant après avoir été installé.) Ne serrez pas trop les vis, car vous pourriez les endommager et ne plus pouvoir les visser correctement.

- Utilisez seulement un socle et un support de fixation murale autorisés conçus spécialement pour les produits LG.

- En vertu de la Loi sur la protection des consommateurs, LG Electronics ne pourra être tenue responsable en cas de dysfonctionnement du produit, de dommages matériels ou de blessures attribuables à l'utilisation de produits non autorisés par LG Electronics.

Fixation du téléviseur sur un bureau

(Selon le modèle)

Nous vous recommandons de fixer le téléviseur à un bureau de manière à ce qu'il ne puisse pas être tiré vers l'avant ou l'arrière, ce qui pourrait causer des blessures ou endommager le produit.

Type A

(non fournies avec le téléviseur)

Socle Bureau

- Vis : M5 x L (* L : profondeur de la table + 8 à 10 mm (0,31 à 0,39 po))

Par exemple, profondeur de la table : 15 mm (0,5 po), Vis : M5 x L25

Type B

2 vis pour la fixation du socle, 2 rondelles pour la fixation du socle,

2 écrous pour la fixation du socle (fournis avec le téléviseur)

Socle Bureau

Installation du téléviseur au mur

1 Insérez et serrez les boulons à œil ou les supports et les boulons à l'arrière du téléviseur.

- Si des boulons sont insérés dans les emplacements des boulons à œil, retirez-les d'abord.

2 Fixez les supports de fixation murale au mur à l'aide des boulons. À l'arrière du téléviseur, alignez les boulons à œil sur les emplacements correspondants de la fixation murale.

3 Fixez fermement les boulons à œil aux supports de fixation murale à l'aide d'une corde solide. Assurez-vous d'installer la corde de façon à ce qu'elle soit parallèle à la surface horizontale.

- Utilisez une plateforme ou un meuble suffisamment solide et large pour soutenir le téléviseur de manière sécuritaire.

- Les supports, les boulons et les cordes ne sont pas fournis. Vous pouvez obtenir des accessoires supplémentaires auprès de votre détaillant local.

Réglage de l'angle du téléviseur afin d'optimiser le visionnement

Faites pivoter le téléviseur de 20 degrés vers la gauche ou la droite et réglez l'angle du téléviseur selon vos préférences.

20° 20°

- Faites attention à vos doigts lorsque vous réglez l'angle du produit.

- Vous pourriez vous blesser en cas d’écrasement des mains ou des doigts. Si le produit est trop incliné, il peut tomber, provoquant des dommages ou des blessures.

Caractéristiques techniques

AM-ST21BA
Modèle		43UR762H43UN342H43UN662M43UM662H
Largeur x Profondeur x Hauteur	(mm) 570	x 303 x 237
	(po) 22,4	x 11,9 x 9,3
Poids	(kg) 3,2
	(lb) 7,0

AM-ST21BB
Modèle		50UR762H50UR765H50UN342H50UN662M50UM662H
Largeur x Profondeur x Hauteur	(mm) 570 x 303 x 244
	(po) 22,4 x 11,9 x 9,6
Poids	(kg) 3,2
	(lb) 7,0

AM-ST21BC
Modèle		55UR762H55UR765H55UN342H55UN662M55UM662H
Largeur x Profondeur x Hauteur	(mm) 570 x 303 x 244
	(po) 22,4 x 11,9 x 9,6
Poids	(kg) 3,2
	(lb) 7,0

AM-ST21EB
Modèle		50/55UR767H50/55UR777H
Largeur x Profondeur x Hauteur	(mm) 570	x 303 x 232
	(po) 22,4	x 11,9 x 9,1
Poids	(kg) 3,2
	(lb) 7,0

Les numéros de modèle et de série du produit sont situés à l'arrière et sur l'un de ses côtés. Inscrivez-les ci-dessous au cas où vous auriez besoin d'un service d'entretien ou de réparation.

Modèle

Numéro de série
