Tipo de producto	Soporte para televisor
Marca	LG
Modelo	AMST21BB
Compatibilidad	Televisores LG de 43", 50", 55" (modelos 43UR762H, 43UN342H, 43UN662M, 43UM662H, 50UR762H, 50UR765H, 50UN342H, 50UN662M, 50UM662H, 55UR762H, 55UR765H, 55UN342H, 55UN662M, 55UM662H, 50/55UR767H, 50/55UR777H)
Dimensiones (L x P x A)	570 x 303 x 244 mm
Peso	3,2 kg
Ángulo de giro	20° hacia la izquierda o la derecha
Fijación a la pared	Compatible con soporte de pared (no incluido)
Fijación sobre escritorio	Posible con tornillos M5 (tipo A, no incluidos) o kit de fijación incluido (tipo B)
Material	Acero y plástico
Color	Negro
Peso máximo soportado	No especificado, pero diseñado para los televisores compatibles
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos abrasivos ni disolventes.
Seguridad	No permitir que los niños trepen o se cuelguen del soporte. Instalar sobre una superficie plana y estable. Se requieren dos personas para el desplazamiento.
Piezas de repuesto y reparabilidad	Contactar al servicio al cliente de LG para las piezas de repuesto.
Información general	Manual disponible en varios idiomas (FR, EN, DE, ES, etc.). Peso del soporte solo.

Preguntas frecuentes - AMST21BB LG

¿Qué modelos de televisor son compatibles con el soporte AMST21BB?

El soporte AMST21BB es compatible con los televisores LG de las series 43UR762H, 43UN342H, 43UN662M, 43UM662H (43 pulgadas), 50UR762H, 50UR765H, 50UN342H, 50UN662M, 50UM662H (50 pulgadas), 55UR762H, 55UR765H, 55UN342H, 55UN662M, 55UM662H (55 pulgadas), así como los modelos 50/55UR767H y 50/55UR777H.

¿Cómo ensamblar el soporte?

Para ensamblar el soporte, coloque el televisor boca abajo sobre una superficie blanda (paño). Fije el soporte con los tornillos suministrados. Asegúrese de que los tornillos estén bien ajustados pero sin exceso. Siga los pasos del manual: fije primero la base, luego el brazo al televisor.

¿Cuál es la capacidad de peso máxima del soporte?

La capacidad de peso máxima no está explícitamente indicada en el manual, pero el soporte está diseñado para los televisores compatibles listados. Para un modelo de 50 pulgadas, el peso del televisor es de aproximadamente 13-15 kg (verifique las especificaciones de su TV). El soporte es de acero, por lo que puede soportar este peso de manera segura.

¿Puedo fijar el soporte a la pared?

Sí, el soporte es compatible con una fijación a la pared. Use un soporte de pared adecuado (no incluido). Siga las instrucciones: inserte los pernos de ojo en la parte posterior del televisor, fije los soportes de pared a la pared, luego conecte con un cordón resistente. Asegúrese de que la pared pueda soportar el peso.

¿Cómo limpiar el soporte?

Limpie el soporte con un paño suave y seco. No use productos abrasivos, alcohol ni disolventes, ya que podrían dañar el acabado. En caso de manchas difíciles, humedezca ligeramente el paño.

¿Es posible ajustar el ángulo del televisor?

Sí, el soporte permite una rotación de 20 grados hacia la izquierda o la derecha. Ajuste el ángulo según su preferencia de visualización. Tenga cuidado con los dedos al ajustar para evitar aplastamientos.

¿El soporte viene con los tornillos necesarios?

Sí, el soporte viene con los tornillos necesarios para el ensamblaje. Para la fijación sobre un escritorio (tipo B), se suministran tornillos, arandelas y tuercas. Para la fijación a la pared, los accesorios no están incluidos.

¿Qué hacer si falta una pieza en el embalaje?

Si falta una pieza, contacte al servicio al cliente de LG o al vendedor donde compró el soporte. Tenga a mano el número de modelo (AMST21BB) y el comprobante de compra.

¿Hay precauciones de seguridad importantes?

Sí: se requieren dos personas para levantar o mover el televisor. No permita que los niños trepen sobre el soporte. Instale sobre una superficie plana y estable. Para la fijación a la pared, asegúrese de que la pared sea sólida. Apriete los tornillos correctamente sin forzar.

¿Dónde encontrar el manual de instrucciones?

El manual está disponible gratuitamente en notice-facile.com en formato PDF. Puede descargarlo en francés, alemán, inglés, español, italiano, etc. Si su idioma no está disponible, puede solicitar una traducción por correo electrónico.

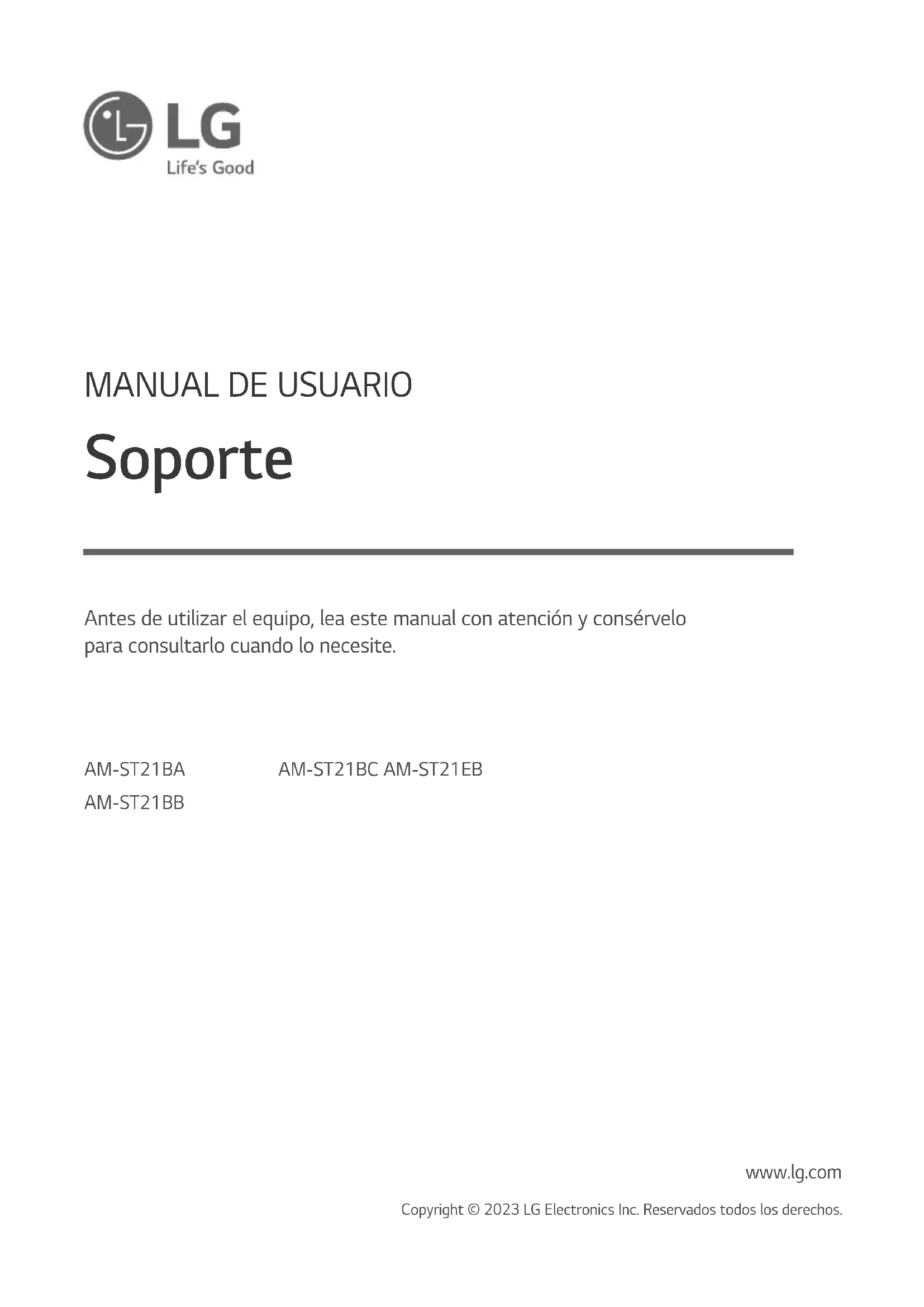

MANUAL DE USUARIO AMST21BB LG

Antes de utilizar el equipo, lea este manual con atención y consérvelo para consultarlo cuando lo necesite.

AM-ST21BA

AM-ST21BC AM-ST21EB

AM-ST21BB

* La imagen mostrada puede variar respecto a la de su producto.

Instrucciones de seguridad

Este símbolo tiene como objetivo alertar al usuario de la presencia de importantes instrucciones de mantenimiento y funcionamiento en la documentación que acompaña al producto.

Lea detenidamente estas instrucciones de seguridad antes de utilizar el producto.

- Se necesitan al menos dos personas para levantar o mover el producto ya que es pesado.

- El producto podría caer y dejar de funcionar o provocar lesiones.

- No permita que los niños se cuelguen ni se suban al producto.

- El producto podría caer y provocar lesiones o incluso la muerte.

- No instale el producto en un sitio poco estable o que reciba vibraciones ni en un lugar en que no esté totalmente fijo, tal como una estantería floja o un sitio inclinado.

- El producto podría caer o volcarse y provocar lesiones o dejar de funcionar.

- Ubique el producto sobre un suelo plano y firme.

- El producto podría caerse y provocar lesiones.

- Tenga cuidado de no dañar el exterior del producto al moverlo o manipularlo junto con el soporte de monitor ya ensamblado.

- En caso de que haya una mancha o marcas de dedos en la superficie, límpiela con cuidado.

- Cuando quite manchas, no haga demasiada fuerza ya que podría rayar o decolorar el producto.

Montaje y preparación

Accesorios

: En función del país

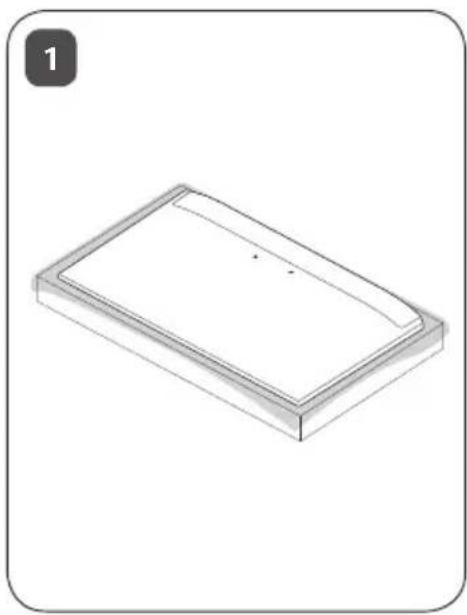

Cómo montar el soporte

• Para montar el soporte, coloque el producto sobre una mesa o suelo plano con la pantalla hacia abajo. Antes de hacerlo, ubique en el lugar una tela suave y mullida sobre la que luego apoyará el producto para así evitar que se dañe la pantalla.
• Al montar el soporte, compruebe que los tornillos estén bien ajustados. (Si no lo están, el producto podría inclinarse hacia delante tras su instalación.) Evite ajustar demasiado los tornillos dado que podría desgastar el orificio y estos podrían salirse.
• Al montar el producto, no use sustancias extrañas (aceites, lubricantes, etc.) en los tornillos.
• Esto puede dañar el producto.
• Antes de instalar un soporte de pared, desmonte el soporte de base. Para ello, siga los pasos de montaje en el orden inverso.

La cubierta y el portacables se suministran como accesorios de la TV. (En función del modelo.)

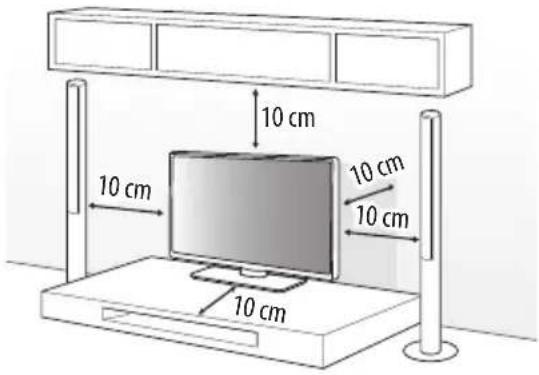

Montaje en una mesa

1 Levante la TV e inclínela hasta la posición vertical sobre una mesa.

- Deje un espacio de 10 cm (como mínimo) con respecto a la pared para permitir una ventilación adecuada.

10 cm 10 cm 10 cm 10 cm 10 cm

2 Enchufe el cable de alimentación a una toma de pared.

- No aplique sustancias extrañas (aceites, lubricantes, etc.) en las piezas con tornillos al montar el producto. (Si lo hace, puede dañar el producto.)

- Si instala la TV en un soporte, es necesario que tome medidas para evitar que el producto vuelque. De lo contrario, el producto podría darse la vuelta, lo cual podría producir daños personales.

- Para garantizar la seguridad y la vida útil del producto, no utilice elementos no aprobados.

- Los daños o lesiones causados por el uso de elementos no aprobados no están cubiertos por la garantía.

- Asegúrese de que los tornillos están colocados y apretados correctamente. (De no ser así, la TV podría inclinarse hacia delante tras su instalación.) No aplique demasiada fuerza a los tornillos ni los apriete en exceso, ya que podría dañarlos y éstos no se apretarían correctamente.

- Utilice únicamente el soporte de base y el soporte de pared autorizado y fabricado específicamente para productos LG.

- Conforme a la Ley de protección al consumidor, LG Electronics no será responsable por cualquier falla, daño material o lesión provocados por el uso de productos no autorizados por LG Electronics.

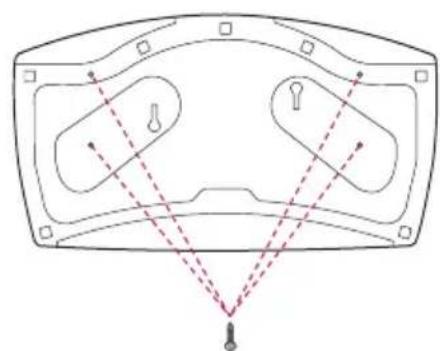

Fijación de la TV sobre un escritorio

(En función del modelo)

La TV debe anclarse al escritorio para que no se mueva hacia adelante o hacia atrás, provocando posibles daños personales o al producto.

Tipo A

(No suministrado con la TV)

Soporte Escritorio

- Tornillo: M5 x L (*L: Profundidad de la mesa + 8\~10 mm) Ejemplo - Profundidad de la mesa : 15 mm, Tornillo: M5 x L25

Tipo B

2 Tornillos para fijar el soporte,
2 Arandelas para fijar el soporte,

2 Tuercas para fijar el soporte (Suministrados con la TV)

Soporte Escritorio

Cómo fijar la TV a una pared

1 Inserte y apriete los cáncamos o los soportes y los pernos de la TV en la parte posterior de esta.

- Si hay pernos insertados en la posición de los cáncamos, quite primero los pernos.

2 Monte las abrazaderas de pared junto con los pernos en la pared. Haga coincidir la ubicación del soporte de pared y los cáncamos en la parte posterior de la TV.
3 Conecte los cáncamos y las abrazaderas de pared firmemente con una cuerda resistente. Asegúrese de mantener la cuerda horizontal con respecto a la superficie plana.

• Utilice una plataforma o una carcasa que sea lo suficientemente resistente y grande como para soportar la TV de forma segura.
• Los soportes, pernos y cuerdas no se suministran. Puede solicitar accesorios adicionales a su distribuidor local.

Ajuste del ángulo de la TV según la perspectiva

Gire la TV 20 grados hacia la izquierda o la derecha y ajuste el ángulo de la TV según su perspectiva.

20° 20°

- Tenga cuidado de no pillarse los dedos al ajustar el ángulo del producto.

- Pueden producirse daños personales si se pilla las manos o los dedos. Si el producto se inclina demasiado, puede caerse y causar daños personales o en el producto.

Especificaciones

AM-ST21BA
Modelo	43UR762H43UN342H43UN662M43UM662H
Ancho x Profundidad x Alto (mm)	570 x 303 x 237
Peso (kg)	3,2

AM-ST21BB
Modelo	50UR762H50UR765H50UN342H50UN662M50UM662H
Ancho x Profundidad x Alto (mm)	570 x 303 x 244
Peso (kg)	3,2

AM-ST21BC
Modelo	55UR762H55UR765H55UN342H55UN662M55UM662H
Ancho x Profundidad x Alto (mm)	570 x 303 x 244
Peso (kg)	3,2

AM-ST21EB
Modelo	50/55UR767H50/55UR777H
Ancho x Profundidad x Alto (mm)	570 x 303 x 232
Peso (kg)	3,2

©

LG

Life's Good

El número de serie y el modelo del producto están situados en la parte posterior y en un lateral del mismo. Anótelos por si alguna vez necesita asistencia.

Modelo

N.° de serie

MANUEL D'UTILISATION

Socle

Lea atentamente este manual antes de poner en funcionamiento el equipo y consérvelo para usar en futuras consultas.

AM-ST21BA

AM-ST21BC AM-ST21EB

AM-ST21BB

* Es posible que la imagen que se muestra sea diferente de su producto.

Montaje Y Preparación

Instrucciones de seguridad

Este símbolo tiene como fin alertar al usuario sobre la presencia de instrucciones importantes de funcionamiento y mantenimiento (servicio) en la documentación que se incluye con el aparato.

Lea estas precauciones de seguridad atentamente antes de utilizar el producto.

- Se necesitan al menos dos personas para levantar o mover el producto debido a su peso.

- El producto podría caerse y causar su malfuncionamiento o lesiones.

• No deje que los niños se trepen ni se cuelguen de él.

- El producto podría caerse y causar lesiones o incluso la muerte.

- No instale el producto en un lugar inestable o con vibraciones, ni donde no quede apoyado firmemente, como un estante inestable o una superficie inclinada.

- El producto podría caerse o darse vuelta y causar lesiones o su malfuncionamiento.

• Coloque el producto en una superficie plana y firme.

- El producto podría caerse y causar lesiones.

- Cuando se traslade o manipule el producto con el soporte ensamblado, tenga cuidado de no dañar la parte externa del producto.

- En caso de que queden manchas o marcas de los dedos sobre la superficie, limpie con un paño cuidadosamente.

- Al quitar una mancha, no aplique demasiada presión.

Si limpia aplicando demasiada presión podría rayar o decolorar el producto.

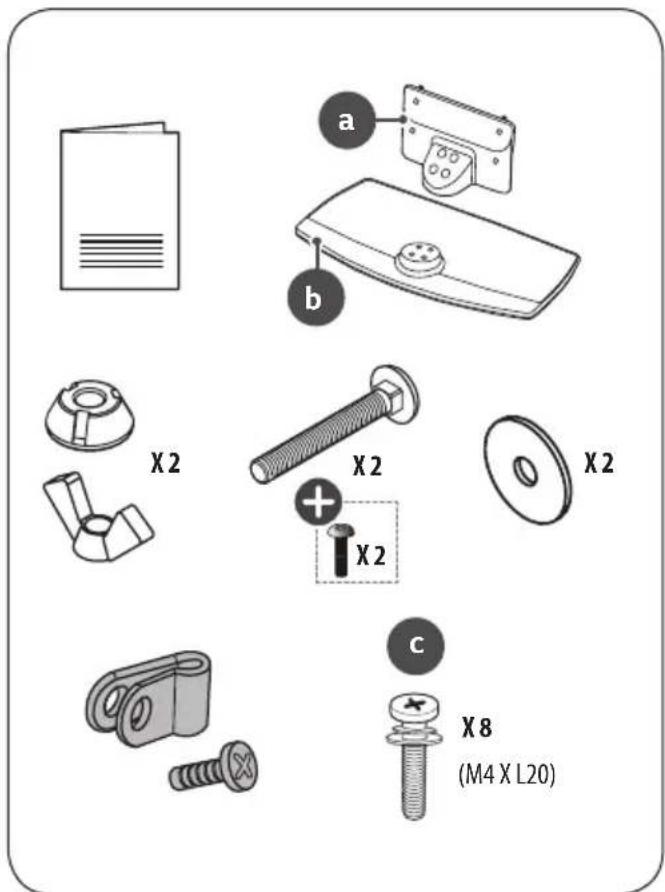

Accesorios

Cómo ensamblar el soporte

• Cuando ensamble el soporte, coloque el producto sobre una mesa o una superficie plana con la pantalla apuntando hacia abajo. Primero, coloque un paño suave y acolchado sobre la superficie y, luego, ubique el producto sobre este para evitar que se dañe la pantalla.
• Cuando ensamble el soporte, verifique que los tornillos estén bien ajustados (de lo contrario, el producto puede inclinarse hacia delante después de instalarse). Trate de no ajustar demasiado los tornillos porque podría desgastarse la tuerca y, por ende, salirse los tornillos.
• Al ensamblar el producto, no aplique sustancias extrañas (como aceite, lubricante, etc.) sobre los tornillos.
• Podría causar daños al producto.
• Antes de instalar el soporte de pared, desmonte el soporte en función del método de montaje en orden contrario.

La tapa y el sujetacables se proporcionan como accesorios para el TV. (Según el modelo.)

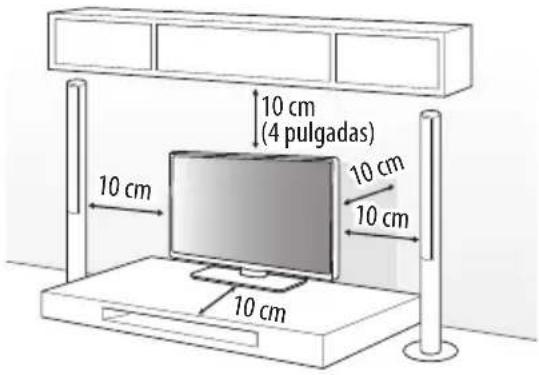

Montar sobre una mesa

1 Levante el televisor y déjelo en posición vertical sobre la mesa.

- Deje un espacio mínimo de 10 cm(4 pulgadas) entre el televisor y la pared para asegurar una ventilación adecuada.

10 cm (4 pulgadas) 10 cm 10 cm 10 cm 10 cm

2 Conecte el cable de alimentación al tomacorriente de la pared.

- No aplique sustancias extrañas (aceites, lubricantes, etc.) a las piezas de los tornillos para el montaje del producto. (Se podría dañar el producto.)

- Si instala la televisión en un soporte, debe tomar medidas para evitar que el producto se vuelque. De lo contrario, el producto puede caerse y provocar lesiones.

- No use ningún producto no autorizado para garantizar la seguridad y la vida útil del producto.

- La garantía del fabricante no cubre daños o lesiones que pueden producirse al utilizar elementos no aprobados.

- Asegúrese que los tornillos se inserten de forma correcta y queden firmes. (Si no están lo suficientemente ajustados, el TV puede inclinarse hacia delante después de instalarse.) No aplique demasiada fuerza ni ajuste demasiado los tornillos; de lo contrario, estos podrían dañarse y quedar mal ajustados.

- Utilice solamente el soporte de pared autorizado y la ménsula de fijación específica para productos LG.

- De acuerdo con la Ley de Protección al Consumidor, LG Electronics no asumirá responsabilidad por el malfuncionamiento del producto, daños materiales o lesiones causados por el uso de productos no autorizados por LG Electronics.

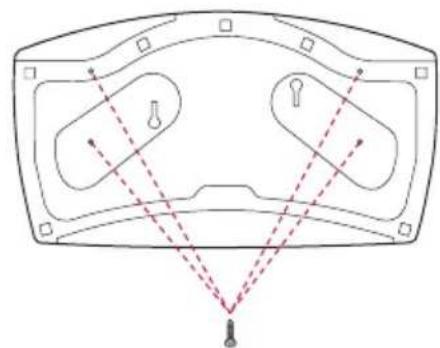

Unión del televisor a un escritorio

(Según el modelo)

Recomendamos que el televisor se una a un escritorio, de modo que no se mueva hacia adelante o hacia atrás, causando posibles lesiones o daños en el producto.

Tipo A

(No suministrados con la TV)

Soporte Escritorio

• Tornillo: M5 x L (*L: Profundidad de Mesa + 8 a 10 mm(0,31\~0,39 pulgadas)) Ejemplo) Profundidad de Mesa: 15 mm (0,5 pulgadas) Tornillo: M5 x L25

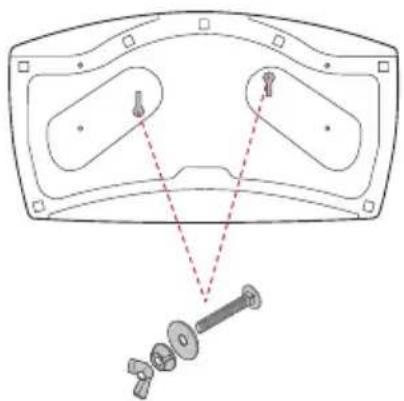

Tipo B

2 Tornillos para la fijación del soporte,
2 Rondanas para la fijación del soporte,
2 Tuercas para la fijación del soporte (Suministradas con la TV)

Soporte Escritorio

Fijar el televisor a la pared

1 Inserte y ajuste los tornillos de ojo del televisor en su parte posterior.

- En caso de que haya tornillos insertados, primero retírelos.

2 Utilice los tornillos para colocar los soportes correspondientes en la pared.

Haga coincidir la ubicación del soporte de pared y los cáncamos de la parte posterior de la televisión.

3 Conecte los cáncamos y los soportes de pared con una amarra resistente y ajustelos con firmeza. Asegúrese de mantener la amarra en posición horizontal a la superficie plana.

- Utilice una plataforma o un armario que sea lo suficientemente fuerte y grande para sostener el televisor de manera segura.

- No se proporcionan soportes, tornillos ni amarras. Puede solicitar otros accesorios a través de su distribuidor local.

Ajuste el ángulo del TV para una mejor visibilidad

Rote el aparato 20 grados hacia la izquierda o la derecha y ajuste el ángulo del televisor según su preferencia.

20° 20°

- Al ajustar el ángulo del televisor, tenga cuidado con sus dedos.

- Si los dedos o las manos quedan atrapados, se pueden provocar lesiones corporales. Si el producto se inclina demasiado, podría caerse, lo que podría provocar lesiones o daños.

Especificaciones

AM-ST21BA
Modelo		43UR762H43UN342H43UN662M43UM662H
Ancho x Profundidad x Altura	(mm) 570 x 303 x 237
	(pulgadas)	22,4 x 11,9 x 9,3
Peso	(kg) 3,2
	(libras) 7,0

AM-ST21EB
Modelo		50/55UR767H50/55UR777H
Ancho x Profundidad x Altura	(mm) 570 x 303 x 232
	(pulgadas) 22,4 x 11,9 x 9,1
Peso	(kg) 3,2
	(libras) 7,0

AM-ST21BB
Modelo		50UR762H50UR765H50UN342H50UN662M50UM662H
Ancho x Profundidad x Altura	(mm) 570 x 303 x 244
	(pulgadas)	22,4 x 11,9 x 9,6
Peso	(kg) 3,2
	(libras) 7,0

AM-ST21BC
Modelo		55UR762H55UR765H55UN342H55UN662M55UM662H
Ancho x Profundidad x Altura	(mm) 570	x 303 x 244
	(pulgadas)	22,4 x 11,9 x 9,6
Peso	(kg) 3,2
	(libras) 7,0

LG

Life's Good

Los números de modelo y de serie del producto

se encuentran ubicados en su parte posterior.

Regístrelos en el siguiente espacio por si alguna vez necesita recurrir al servicio técnico.

Modelo

N.° de serie
