AMST21BB - Televisione LG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto per TV
Marca	LG
Modello	AMST21BB
Compatibilità	Televisori LG 43", 50", 55" (modelli 43UR762H, 43UN342H, 43UN662M, 43UM662H, 50UR762H, 50UR765H, 50UN342H, 50UN662M, 50UM662H, 55UR762H, 55UR765H, 55UN342H, 55UN662M, 55UM662H, 50/55UR767H, 50/55UR777H)
Dimensioni (L x P x H)	570 x 303 x 244 mm
Peso	3,2 kg
Angolo di rotazione	20° verso sinistra o destra
Fissaggio a parete	Compatibile con supporto a parete (non incluso)
Fissaggio su scrivania	Possibile con viti M5 (tipo A, non fornite) o kit di fissaggio fornito (tipo B)
Materiale	Acciaio e plastica
Colore	Nero
Peso massimo supportato	Non specificato, ma progettato per i televisori compatibili
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi.
Sicurezza	Non lasciare che i bambini si arrampichino o si appendano al supporto. Installare su una superficie piana e stabile. Due persone necessarie per lo spostamento.
Ricambi e riparabilità	Contattare il servizio clienti LG per i ricambi.
Informazioni generali	Manuale disponibile in più lingue (FR, EN, DE, ES, ecc.). Peso del solo supporto.

Domande frequenti - AMST21BB LG

Quali modelli di televisore sono compatibili con il supporto AMST21BB?

Il supporto AMST21BB è compatibile con i televisori LG delle serie 43UR762H, 43UN342H, 43UN662M, 43UM662H (43 pollici), 50UR762H, 50UR765H, 50UN342H, 50UN662M, 50UM662H (50 pollici), 55UR762H, 55UR765H, 55UN342H, 55UN662M, 55UM662H (55 pollici), così come i modelli 50/55UR767H e 50/55UR777H.

Come assemblare il supporto?

Per assemblare il supporto, posiziona il televisore capovolto su una superficie morbida (panno). Fissa il supporto utilizzando le viti fornite. Assicurati che le viti siano ben strette ma senza eccesso. Segui i passaggi nel manuale: fissa prima la base, poi il braccio al televisore.

Qual è la capacità di peso massima del supporto?

La capacità di peso massima non è esplicitamente indicata nel manuale, ma il supporto è progettato per i televisori compatibili elencati. Per un modello da 50 pollici, il peso del televisore è di circa 13-15 kg (verifica le specifiche del tuo TV). Il supporto essendo in acciaio può sostenere questo peso in sicurezza.

Posso fissare il supporto al muro?

Sì, il supporto è compatibile con un fissaggio a parete. Utilizza un supporto a parete adatto (non fornito). Segui le istruzioni: inserisci i bulloni a occhiello sul retro del televisore, fissa i supporti a parete al muro, poi collega con un cordone robusto. Assicurati che il muro possa sostenere il peso.

Come pulire il supporto?

Pulisci il supporto con un panno morbido e asciutto. Non utilizzare prodotti abrasivi, alcol o solventi, poiché potrebbero danneggiare la finitura. In caso di macchie ostinate, inumidisci leggermente il panno.

È possibile regolare l'angolo del televisore?

Sì, il supporto consente una rotazione di 20 gradi verso sinistra o destra. Regola l'angolo secondo la tua preferenza di visione. Attenzione alle dita durante la regolazione per evitare schiacciamenti.

Il supporto viene fornito con le viti necessarie?

Sì, il supporto viene fornito con le viti necessarie per l'assemblaggio. Per il fissaggio su una scrivania (tipo B), sono fornite viti, rondelle e dadi. Per il fissaggio a parete, gli accessori non sono inclusi.

Cosa fare se manca un pezzo nell'imballaggio?

Se manca un pezzo, contatta il servizio clienti LG o il rivenditore presso cui hai acquistato il supporto. Tieni a portata di mano il numero di modello (AMST21BB) e la prova d'acquisto.

Ci sono precauzioni di sicurezza importanti?

Sì: due persone sono necessarie per sollevare o spostare il televisore. Non lasciare che i bambini si arrampichino sul supporto. Installare su una superficie piana e stabile. Per il fissaggio a parete, assicurati che il muro sia solido. Stringere le viti correttamente senza forzare.

Dove trovare il manuale d'uso?

Il manuale è disponibile gratuitamente su notice-facile.com in formato PDF. Puoi scaricarlo in francese, tedesco, inglese, spagnolo, italiano, ecc. Se la tua lingua non è disponibile, puoi richiedere una traduzione via email.

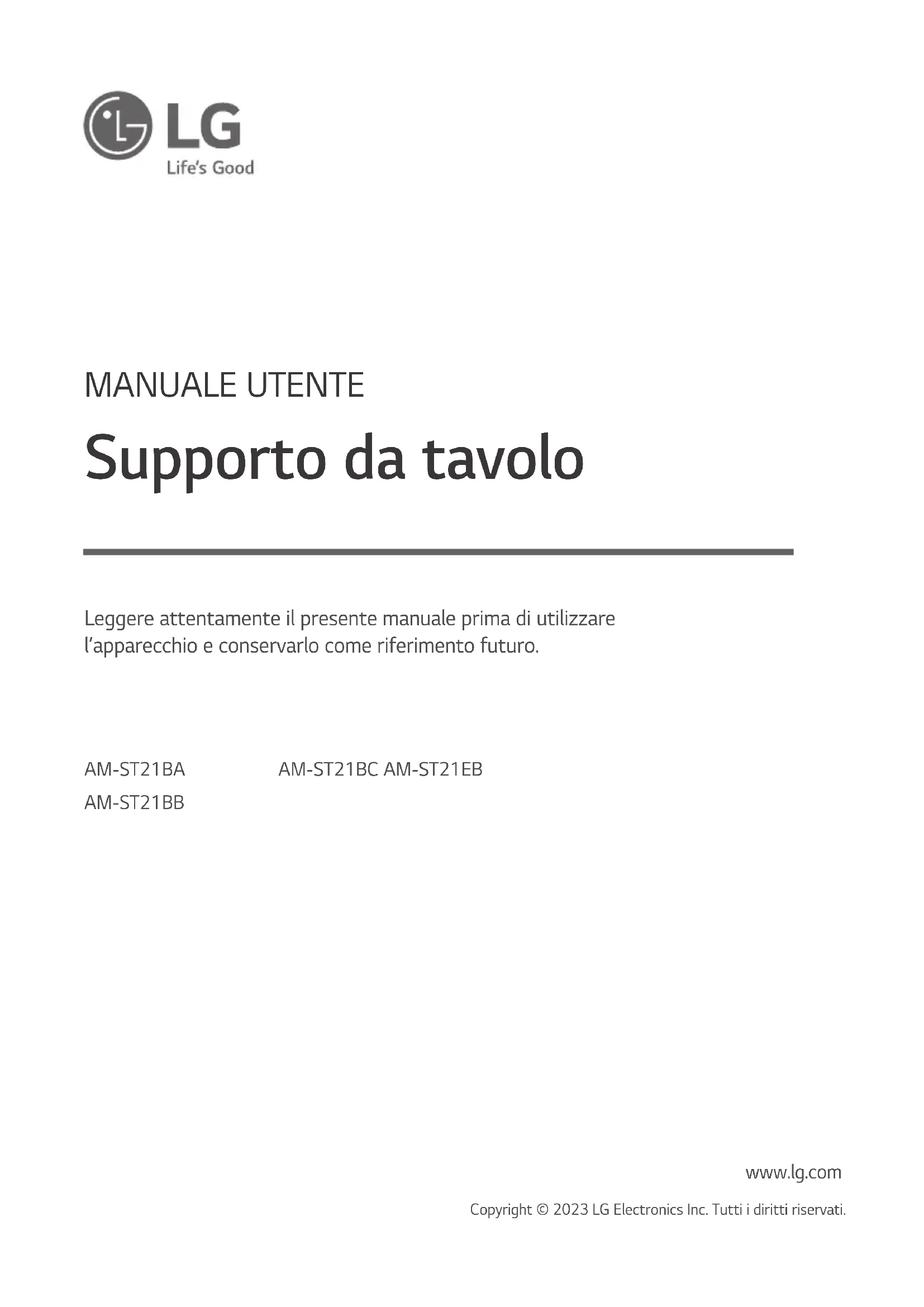

MANUALE UTENTE AMST21BB LG

Leggere attentamente il presente manuale prima di utilizzare l'apparecchio e conservarlo come riferimento futuro.

AM-ST21BA

AM-ST21BC AM-ST21EB

AM-ST21BB

* L'immagine mostrata di seguito potrebbe essere diversa dal prodotto in uso.

Istruzioni sulla sicurezza

Questo simbolo serve ad avvisare l'utente della presenza di istruzioni importanti sul funzionamento e sulla manutenzione (riparazione) all'interno della documentazione fornita con l'apparecchio.

Leggere attentamente queste istruzioni di sicurezza prima di utilizzare il prodotto.

- Poiché il prodotto è molto pesante, per sollevarlo o spostarlo sono necessarie almeno due persone.

- Il prodotto potrebbe cadere, causando malfunzionamenti o lesioni alle persone.

- Impedire ai bambini di arrampicarsi o appendersi al prodotto.

- Il prodotto potrebbe cadere, causando lesioni alle persone o perfino la morte.

- Non installare il prodotto in luoghi instabili o soggetti a vibrazione o in luoghi in cui il prodotto non sia sostenuto appieno, come un ripiano traballante o inclinato.

- Il prodotto potrebbe cadere o rovesciarsi, causando lesioni alle persone o malfunzionamenti.

- Posizionare il prodotto su una superficie piana e stabile.

- Il prodotto potrebbe cadere e causare lesioni alle persone.

- Quando si sposta o si maneggia un prodotto montato con il supporto, fare attenzione a non danneggiarne l'esterno.

- Quando sulla superficie è presente una macchia o un'impronta digitale, pulirla delicatamente.

- Quando si rimuove una macchia, non applicare eccessiva forza per evitare di graffiare o scolorire il prodotto.

Montaggio e preparazione

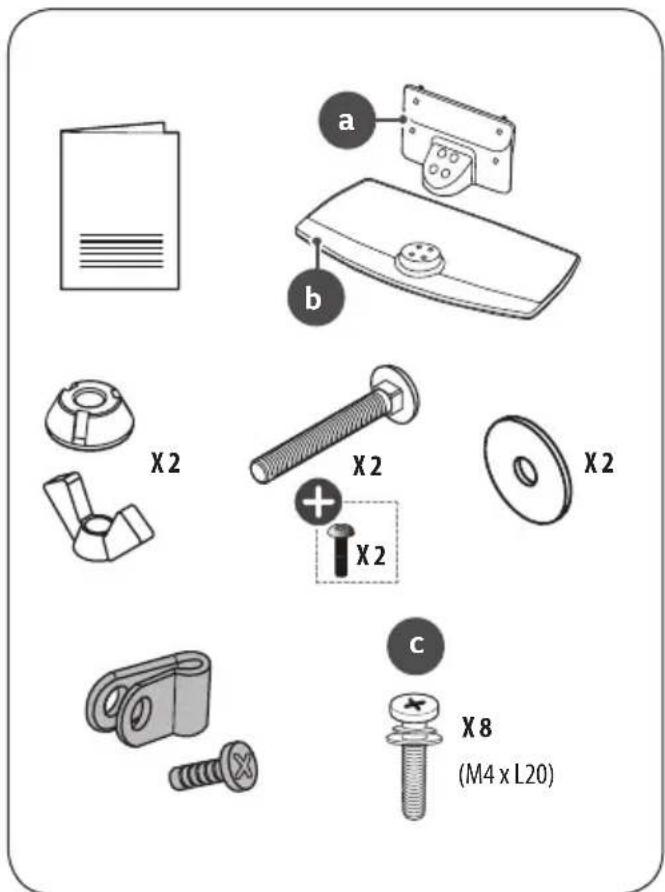

Accessori

: A seconda del paese

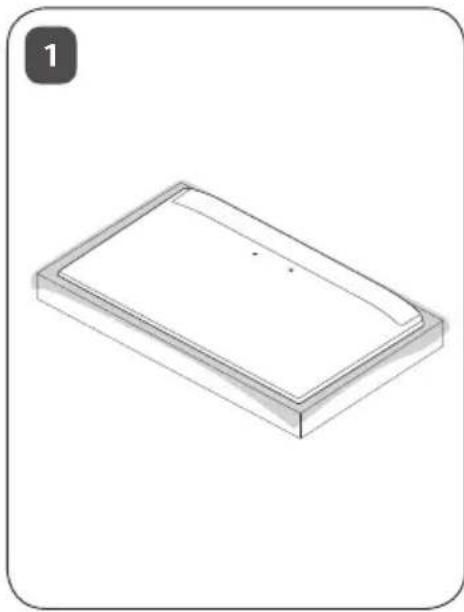

Montaggio del Supporto da tavolo

• Per montare il supporto, posizionarlo su un tavolo o su una superficie piana con lo schermo rivolto verso il basso. Mettere prima un panno morbido e soffice sulla superficie, quindi posizionare il prodotto sopra il panno per evitare che lo schermo venga danneggiato.
• Durante il montaggio del supporto, controllare che le viti siano completamente serrate. (Se le viti non sono completamente serrate, il prodotto potrebbe inclinarsi in avanti dopo l'installazione.) Evitare di serrare le viti con forza eccessiva perché altrimenti la parte di giunzione delle viti potrebbe consumarsi e le viti potrebbero staccarsi.
• Non applicare sostanze estranee (oli, lubrificanti, ecc.) alle viti durante il montaggio del prodotto.
• Potrebbero causare danni al prodotto.
• Prima di installare un supporto per montaggio a parete, smontare il supporto seguendo la procedura per montare il supporto in ordine inverso.

Il coperchio e il portacavi sono forniti con il TV (In base al modello).

Montaggio su un tavolo

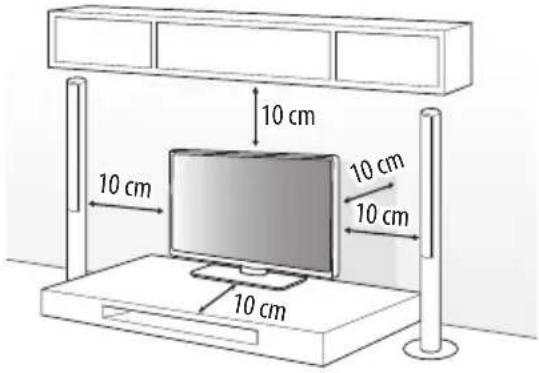

1 Sollevare ed inclinare il televisore in posizione verticale su un tavolo.

- Lasciare uno spazio (minimo) di 10 cm dalla parete per assicurare una ventilazione adeguata.

10 cm 10 cm 10 cm 10 cm 10 cm

2 Collegare il cavo di alimentazione alla presa a muro.

- Non applicare sostanze estranee (oli, lubrificanti, ecc.) ad alcuna parte delle viti durante l'assemblaggio del prodotto. (In caso contrario, si rischia che il prodotto venga danneggiato.)

- Se si installa il televisore su un supporto, usare delle precauzioni per evitare che possa rovesciarsi. In caso contrario, il prodotto potrebbe cadere e provocare lesioni alle persone.

- Per garantire la sicurezza e la durata del prodotto, non utilizzare prodotti pirata.

- I danni o lesioni provocati da prodotti aggressivi non sono coperti dalla garanzia.

- Verificare che le viti siano inserite correttamente e serrate in sicurezza. (Se le viti non sono serrate a sufficienza, il TV potrebbe inclinarsi in avanti dopo l'installazione.) Non serrare le viti applicando eccessiva forza, in quanto potrebbero danneggiarsi e allentarsi.

- Utilizzare solo il supporto e la staffa di montaggio a parete autorizzati, realizzati appositamente per i prodotti LG.

- Ai sensi della legge sulla tutela dei consumatori, LG Electronics non sarà ritenuta responsabile per malfunzionamenti del prodotto, danni materiali o lesioni causati dall'uso di prodotti non autorizzati da LG Electronics.

Fissaggio del TV su un tavolo

(In base al modello)

È necessario fissare il TV a un tavolo per evitare potenziali cause di lesioni o danni al prodotto dovute al movimento in avanti o indietro.

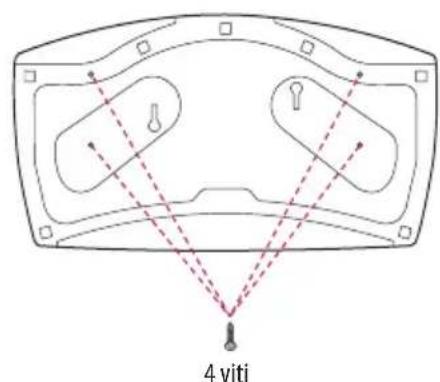

Tipo A

4 viti

(Non in dotazione con il TV)

Supporto da tavolo Tavolo

- Vite: M5 x L (*L: Profondità tavolo + 8\~10 mm) es. Profondità tavolo : 15 mm ; Vite: M5 x L25

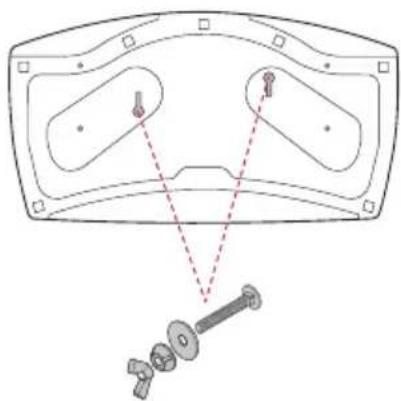

Tipo B

2 Viti per il fissaggio del supporto,

2 Rondelle per il fissaggio del supporto,

2 Dadi per il fissaggio del supporto (In dotazione con il TV)

Supporto da tavolo Tavolo

Fissaggio della TV alla parete

1 Inserire e fissare i bulloni a occhiello o le staffe del televisore e i bulloni sul retro del televisore.
- Se vi sono bulloni inseriti nella posizione dei bulloni a occhiello, rimuoverli.
2 Montare le staffe con le viti sulla parete.
Far corrispondere la posizione della staffa e dei bulloni a occhiello sul retro del televisore.
3 Legare strettamente i bulloni a occhiello alle staffe con una corda robusta. Assicurarsi di mantenere la corda orizzontale con la superficie piatta.
- Utilizzare un piano o un mobile sufficientemente grandi e robusti da sostenere correttamente il televisore.
- Staffe, bulloni e corde non sono forniti. È possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia.

Regolazione dell'angolazione del televisore per una migliore visione

Ruotare di 20 gradi a sinistra o a destra e regolare l'angolo del televisore per adattarlo alla visione.

20° 20°

- Fare attenzione alle dita quando si regola l'angolazione della TV.

- Se le mani o le dita restano incastrate, ci si può ferire.

Se si inclina eccessivamente il prodotto, potrebbe cadere causando lesioni o danni.

Specifiche tecniche

AM-ST21BA
Modello	43UR762H43UN342H43UN662M43UM662H
Larghezza x Profondità x Altezza (mm)	570 x 303 x 244
Peso (kg)	3,2

AM-ST21BB
Modello	50UR762H50UR765H50UN342H50UN662M50UM662H
Larghezza x Profondità x Altezza (mm)	570 x 303 x 244
Peso (kg)	3,2

AM-ST21BC
Modello	55UR762H55UR765H55UN342H55UN662M55UM662H
Larghezza x Profondità x Altezza (mm)	570 x 303 x 244
Peso (kg)	3,2

AM-ST21EB
Modello	50/55UR767H50/55UR777H
Larghezza x Profondità x Altezza (mm)	570 x 303 x 232
Peso (kg)	3,2

LG

Life's Good

Il modello e il numero di serie del prodotto si trovano sul retro e su un lato del prodotto. Annotarli qui di seguito nel caso in cui fosse necessario contattare l'assistenza.

Modello ____

N. di serie
