HE205A1000 - Humidificateur HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Humidificateur à évaporation, capacité de 20 litres par jour, réservoir de 4,5 litres.
Utilisation	Idéal pour les pièces jusqu'à 46 m², fonctionnement silencieux, réglage de l'humidité.
Maintenance et Réparation	Nettoyage régulier du réservoir, remplacement du filtre recommandé tous les 6 mois.
Sécurité	Système de sécurité avec arrêt automatique lorsque le réservoir est vide.
Informations Générales	Consommation électrique de 30 W, poids de 2,5 kg, dimensions compactes pour un rangement facile.

FOIRE AUX QUESTIONS - HE205A1000 HONEYWELL

Quel type d'eau dois-je utiliser dans mon humidificateur HONEYWELL HE205A1000 ?

Il est recommandé d'utiliser de l'eau distillée ou déminéralisée pour éviter l'accumulation de minéraux dans l'appareil.

Comment nettoyer mon humidificateur HONEYWELL HE205A1000 ?

Débranchez l'appareil, démontez le réservoir et nettoyez-le avec un mélange d'eau et de vinaigre. Rincez soigneusement avant de le remonter.

Pourquoi mon humidificateur ne produit-il pas de vapeur ?

Vérifiez que le réservoir est rempli d'eau et correctement installé. Assurez-vous également que l'appareil est branché et allumé.

À quelle fréquence dois-je remplacer le filtre de mon humidificateur HONEYWELL HE205A1000 ?

Il est conseillé de remplacer le filtre tous les 1 à 3 mois, selon la fréquence d'utilisation et la qualité de l'eau utilisée.

Quel est le niveau d'humidité idéal à atteindre avec cet humidificateur ?

Le niveau d'humidité idéal se situe généralement entre 40 % et 60 %. Utilisez un hygromètre pour vérifier le niveau d'humidité dans votre espace.

Mon humidificateur fait du bruit, est-ce normal ?

Un léger bruit est normal, mais si l'appareil émet des bruits forts ou inhabituels, cela peut indiquer un problème. Vérifiez le niveau d'eau et l'état du filtre.

Puis-je utiliser un humidificateur HONEYWELL HE205A1000 dans une grande pièce ?

Cet humidificateur est conçu pour des espaces de taille moyenne. Pour de plus grandes pièces, il peut être nécessaire d'utiliser plusieurs unités ou un modèle plus puissant.

Comment savoir si mon humidificateur a besoin d'être rempli ?

La plupart des humidificateurs sont équipés d'un indicateur de niveau d'eau. Si l'indicateur est bas ou si l'appareil s'arrête, il est temps de le remplir.

Est-ce que l'humidificateur HONEYWELL HE205A1000 consomme beaucoup d'énergie ?

Cet humidificateur est conçu pour être économe en énergie. Sa consommation dépend de l'utilisation, mais il est généralement considéré comme un appareil économique.

Que faire si l'humidificateur semble fuir ?

Vérifiez si le réservoir est bien fermé et s'il y a des fissures. Si le problème persiste, contactez le service client pour assistance.

MODE D'EMPLOI HE205A1000 HONEYWELL

Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l'autorisation d'Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées.

HE105, HE205 Humidificateur à dérivation pour toute la maison

NOTICE D'INSTALLATION

Cette trousse contient votre nouvel humidificateur HE105 ou HE205, le régulateur d'humidité numérique H6062 et tous les accessoires nécessaires à l'installation.

Fonctionnement de l'humidificateur

L'humidificateur utilise le principe selon lequel la vapeur (eau évaporée) est créée lorsque de l'air chaud souffle sur une zone détrempée. Au fur et à mesure que la vapeur circule, l'humidité relative augmente.

Le régulateur d'humidité contrôle l'humidité relative et active l'humidificateur en fonction. L'humidificateur a une alimentation en eau qui distribue l'eau uniformément sur le tampon de l'humidificateur. L'air chaud sec provenant de l'appareil de chauffage passe sur le tampon de l'humidificateur et récupère l'air humide pour le faire circuler dans la maison.

L'air humide semble plus chaud et plus confortable, ce qui peut permettre de réduire le point de consigne de chauffage du thermostat et les factures d'énergie. Le résultat final est un environnement confortable et produisant des économies d'énergie.

Besoin d'aide?

Pour obtenir de l'assistance au sujet de ce produit, veuillez consulter le site http://honeywellhome.com ou appeler le numéro gratuit du service à la clientèle au 1-800-468-1502.

PRÉPARATION À L'INSTALLATION

Veiller à identifier tous les accessoires inclus (répertoriés dans le Tableau 1) et s'assurer que les outils appropriés sont disponibles avant de commencer l'installation.

Inclus dans la boîte :

• Humidificateur
• Régulateur d'humidité numérique H6062
- Transformateur

Les modèles « C » canadiens incluent également :

• Conduit de dérivation de 6 po de dia. (24 po)
  • Fil de thermostat de calibre 18 (20 pi)
• Tube d'eau d'alimentation de 6,35 mm (1/4 po) de diamètre extérieur (20 pi)
• Tuyau d'évacuation de 12,7 mm (1/2 po) de diamètre intérieur (10 pi)
• Vanne à étrier

Outils requis

Les outils requis pour l'installation incluent :

• Cisailles à tôle
- Tournevis
- P in c es
- Clé réglable ou à fourche
- Perceuse
• N i v e a u
- Foret à tôle de 19 mm (3/4 po)

CARACTÉRISTIQUES

Les caractéristiques des modèles spécifiques sont indiquées dans le Tableau 1.

Température ambiante de service : 5 à 45 °C (41 à 113 °F)

Alimentation: 24 V c.a. / 60 Hz.

Consommation d'énergie : 7 Watts avec 24 Vrms

Pression de l'eau : 40 à 120 psi.

Sortie de l'orifice : 0,5 mm (0,02 po)

Débit à la buse : 18 l/h (4,7 gal./h) à moins de 120 psi

Tableau 1. Spécifications.

Modèle	Dimensionslongueur x largeur x profondeur	Ouverture de conduitH × I Taille du	tampon	Débitd’évaporation
HE105	385 × 421 × 240 mm(15,16 × 16,57 × 9,47 po)	240 × 236 mm(9,43 × 9,28 po)	254 × 241 × 38,1 mm(10 × 9,5 × 1,5 po)	12 gal/jour
HE205	465 × 434 × 243 mm(18,30 × 17,11 × 9,59 po)	321 × 246 mm(12,63 × 9,68 po)	333 × 254 × 38,1 mm(13,125 × 10 × 1,5 po)	17 gal/jour

Définitions relatives à la sécurité

Les termes de sécurité identifient des informations qu'il faut lire avant d'installer ou d'utiliser l'humidificateur.

AVERTISSEMENT

Indique une situation dangereuse qui, si elle n'est pas évitée, risque de causer des blessures graves, voire mortelles.

MISE EN GARDE

Indique une situation dangereuse qui, si elle n'est pas évitée, risque d'endommager le produit ou de causer des blessures corporelles.

Précautions relatives à la sécurité

Lire et comprendre les risques d'accident suivants avant d'installer, d'utiliser ou de manipuler l'humidificateur :

AVERTISSEMENT

Risque de blessures graves. Les pièces en mouvement peuvent causer des chocs électriques et des blessures.

Débrancher l'alimentation et couper l'arrivée d'eau avant de retirer le couvercle.

AVERTISSEMENT

Tension dangereuse.

Peut causer des blessures et des dommages matériels.

Ne pas couper ni percer un appareil de conditionnement d'air ou électrique.

MISE EN GARDE

Danger chimique.

Peut causer des blessures et des dommages matériels.

Ne pas se servir de la tuyauterie reliée au système de climatisation.

Ne pas utiliser la tuyauterie de gaz.

MISE EN GARDE

Danger de température et de pression statique. Peut causer des dommages matériels.

Placer l'humidificateur dans un lieu où la température ambiante est comprise entre 5 °C et 45 °C (41 °F et 113 °F).

Ne pas installer l'humidificateur dans un endroit où des températures inférieures ou égales à 0 °C (32 °F) peuvent être présentes.

S'assurer que la pression statique de l'alimentation dans le plénum ne dépasse pas 0,4 po c.e. et que la pression de l'eau ne dépasse pas 120 psi.

MISE EN GARDE

Danger de bords coupants durant l'installation. Peut causer des blessures.

Porter des gants et des lunettes de sécurité.

IMPORTANT

Lire et conserver ces instructions.

Choix du meilleur emplacement pour installer l'humidificateur

• Choisir un emplacement pour l'humidificateur sur la gaine d'arrivée (flux d'air chaud). Voir la Fig. 1 pour les exemples. Un montage sur la gaine de retour est permis en cas de limitations d'espace sur la gaine d'arrivée. Si l'humidificateur est monté sur la gaine de retour, il suffit de permuter la gaine de retour et la gaine d'arrivée tout au long de ces instructions.
• Sélectionner un emplacement ne risquant pas de causer des dommages au serpentin en A du climatiseur durant l'installation.
• Ne pas placer l'humidificateur sur le boîtier de l'appareil de chauffage.
• Monter l'humidificateur dans un espace conditionné pour éviter le gel.
• Installer l'humidificateur à une distance minimale de 78 mm (3 po) au-dessus du boîtier de l'appareil de chauffage afin de laisser un espace suffisant pour l'électrovanne et le tuyau de vidange.

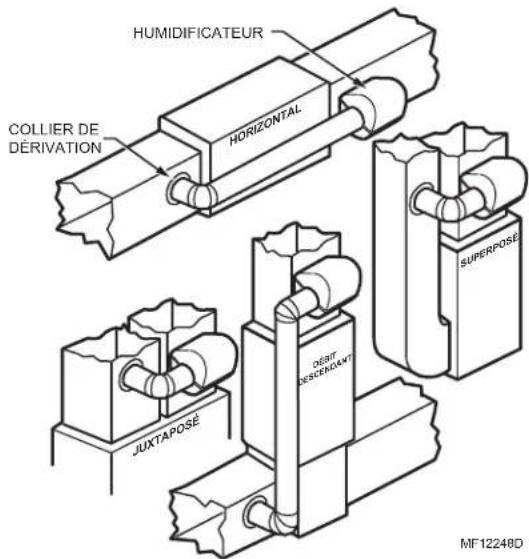

HUMIDIFICATEUR HORIZONTAL COLLIER DE DÉRIVATION JUXTAPOSE OBSIF DESCENDANT SUPERPOSE MF12248D

Fig. 1. Emplacements typiques de l'humidificateur.

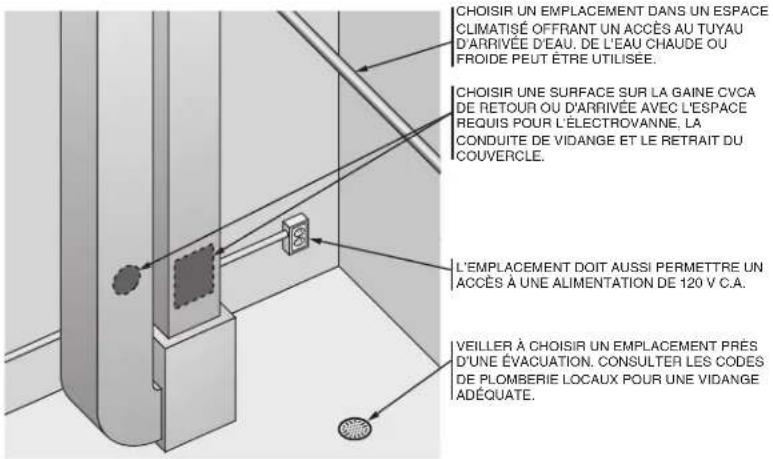

CHOISIR UN EMPLACEMENT DANS UN ESPACE CLIMATISÉ OFFRANT UN ACCÈS AU TUYAU D'ARRIVÉE D'EAU. DE L'EAU CHAUBE OU FROIDE PEUT ETRE UTILISEE. CHOISIR UNE SURFACE SUR LA GAINE CIVCA DE RETOUR OU D'ARRIVÉE AVEC L'ESPACE REQUIS POUR L'ÉLECTROVANNE. LA CONDUITE DE VIDANGE ET LE RETRAIT DU COUVERCLE. L'EMPLACEMENT DOIT AUSSI PERMETtre UN ACCÈS À UNE ALIMENTATION DE 120 V C.A. VEILLER À CHOISIR UN EMPLACEMENT PRÉS D'UNE ÉVACUATION. CONSULTÉR LES CODES DE PLOMBERIE LOCAUX POUR UNE VIDANGE ADÉQUATE.

Fig. 2. Emplacements typiques de l'humidificateur.

Choix du lieu d'installation de l'humidistat

• Sélectionner pour l'humidistat un emplacement sur le plénum de retour ou sur le mur de l'espace habité.
• L'installation sur le plénum de retour permet de contrôler le plus facilement le circuit de câblage du régulateur.
• S'assurer que le fil du thermostat est de longueur suffisante pour relier l'humidificateur à l'humidistat et l'humidificateur au transformateur. Consulter la rubrique « Câblage » de la page 5 pour plus d'informations.

IMPORTANT

L'humidistat doit être monté en amont de l'humidificateur ou du tuyau de dérivation pour assurer une détection adéquate de l'humidité relative de l'espace habité. Placer le régulateur à au moins 203 mm (8 po) en amont de l'humidificateur dans la gaine d'air de retour. (Voir la Fig. 3.)

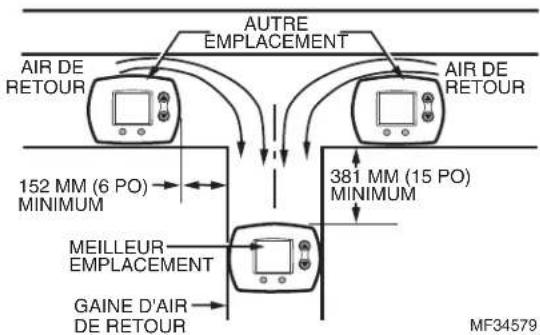

Fig. 3. Choix de l'emplacement du conduit pour l'humidistat.

INSTALLATION

1. Couper l'alimentation du système de traitement de l'air au disjoncteur.
2. Tracer une ligne à niveau sur le plénum à l'emplacement sélectionné.

IMPORTANT

S'assurer que le gabarit de montage est de niveau avant de procéder au marquage. Il est recommandé d'utiliser un niveau de petite taille.

1. Repérer le gabarit (formulaire n° 33-00210 inclus dans la boîte). Pour le modèle HE105, couper le gabarit le long de la ligne pointillée. Pour le modèle HE205, utiliser la feuille entière comme gabarit.
2. Fixer le gabarit à l'emplacement requis avec du ruban adhésif et en tracer le contour.
3. Enlever le gabarit et couper avec soin une ouverture rectangulaire en utilisant des cisailles à tôle.
4. Démonter l'humidificateur, retirer le couvercle et sortir le tampon de l'humidificateur. Voir la Fig. 4.

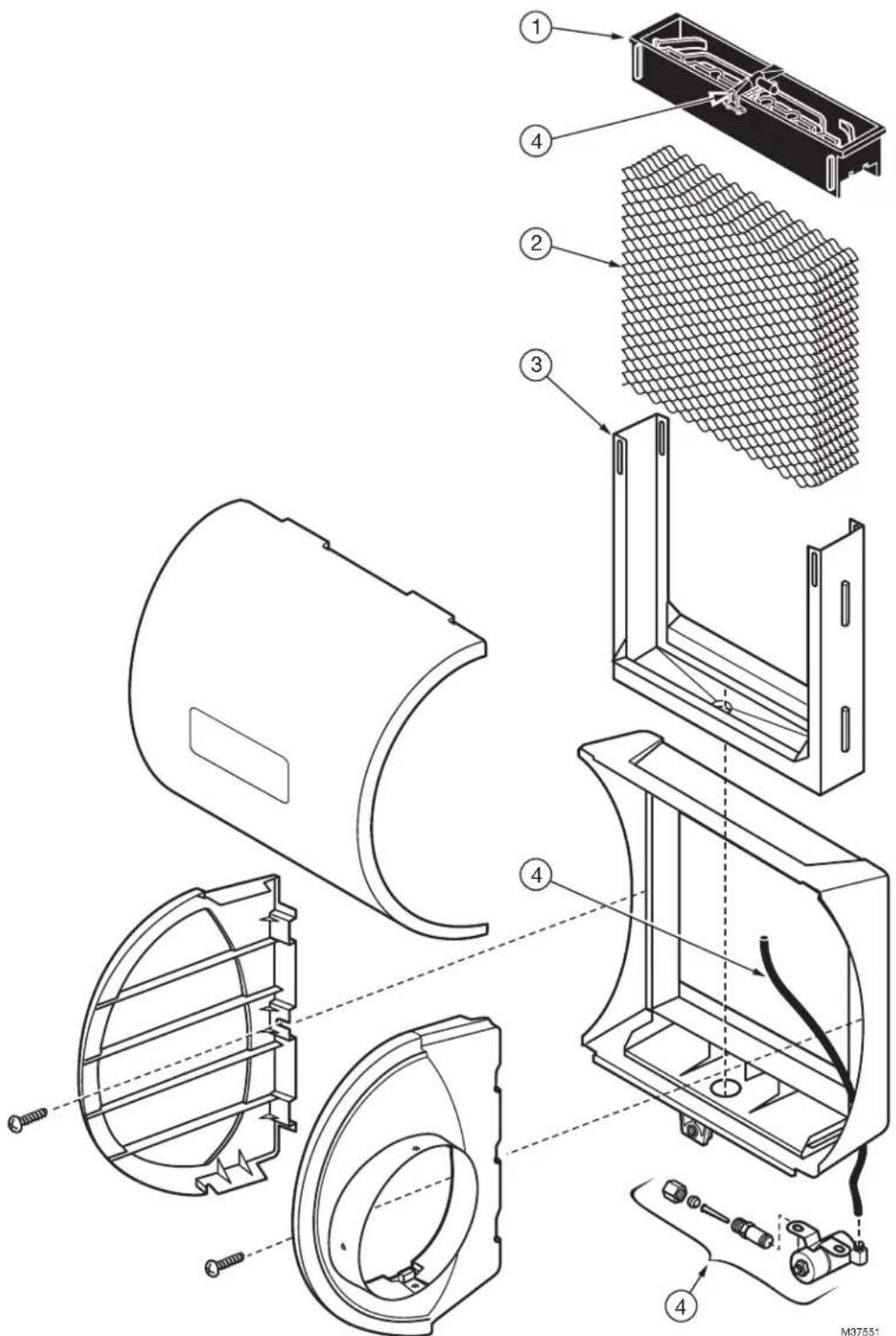

GICLEUR D'ARRIVEE D'EAU ENSEMBLE TAMPON EVAPORATEUR D'HUMIDIFICATEUR CADRE COUVERCLE PAROI LATÉRALE PAROJ LATÉRALE DE DERIVATION BOÎTIER DE L'HUMIDificateUR CONDUITE D'ARRIVEE D'EAU MF31022A

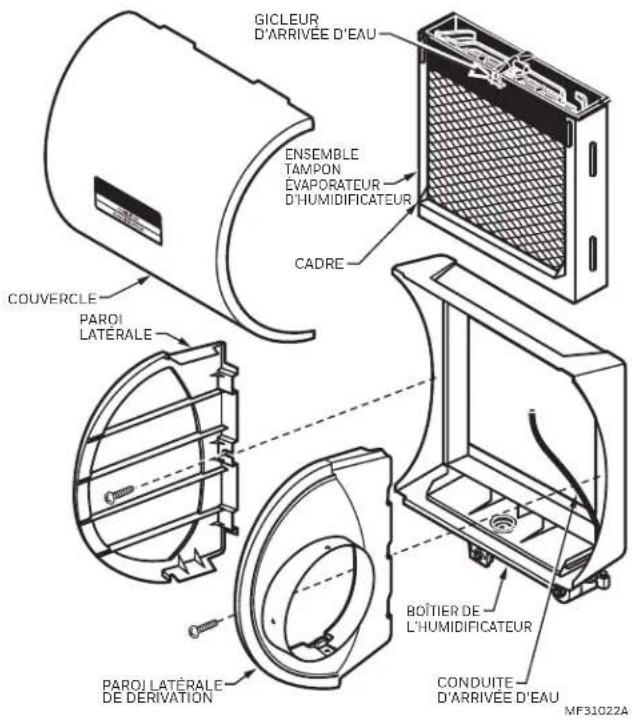

Fig. 4. Démontage de l'humidificateur.

1. S'assurer que le boîtier de l'humidificateur est à niveau, puis le placer dans l'ouverture de sorte que les languettes en plastique soient en place sur le bord de la tôle inférieur de l'ouverture. Utiliser des pinces, selon le besoin, pour aplatir les bords d'attaque. Voir la Fig. 5.
2. Fixer le boîtier de l'humidificateur à l'ouverture en haut et en bas à l'aide des vis à tôle.
3. Réassembler les plaques latérales de l'humidificateur pour adapter l'orientation en fonction de l'installation spécifique. La plaque latérale avec le port pour l'humidificateur doit être située du côté de l'humidificateur le plus proche du conduit de dérivation. Veiller à ouvrir le volet de dérivation lorsque l'humidificateur est utilisé et à le fermer lorsqu'il ne l'est pas. Voir la Fig. 6.

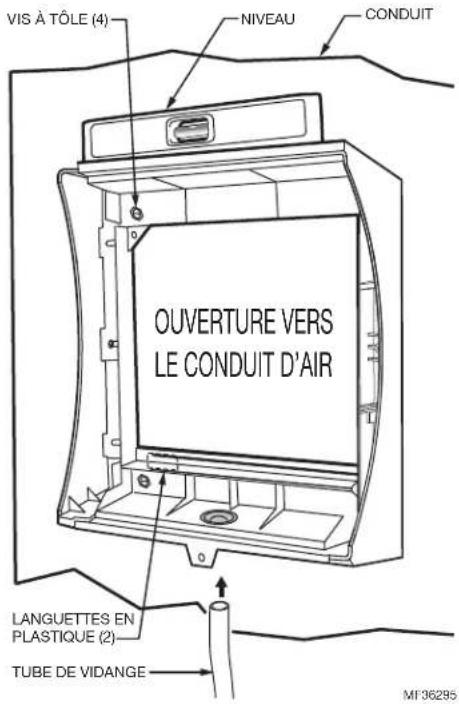

VIS À TÔLE (4) NIVEAU CONDUIT OUVERTURE VERS LE CONDUIT D'AIR LANGUETTES EN PLASTIQUE (2) TUBE DE VIDANGE MI'36295

Fig. 5. Installation de l'humidificateur sur le conduit.

1. Faire glisser le conduit de dérivation sur le port de l'humidificateur du HE105/HE205, en veillant à ce que le conduit flexible dépasse des languettes en plastique saillantes sur le trou. Ces languettes permettent de maintenir la gaine flexible en place. Vérifier que la lame du registre a suffisamment de place pour bouger en avant et en arrière entre les positions ouverte et fermée. Fixer la gaine flexible en place avec la bride de connecteur en plastique.
2. Sceller les connexions de gaine avec le ruban en aluminium. Sceller 1) la connexion entre l'extrémité du collier de départ du conduit flexible et les gaines d'air de la résidence ET 2) l'extrémité du conduit flexible à l'humidificateur sur le haut de la bride du connecteur.
3. Réinstaller le tampon de l'humidificateur dans le boîtier de l'humidificateur.
4. Accrocher le couvercle et le fixer avec la vis de serrage à main située en bas du couvercle.

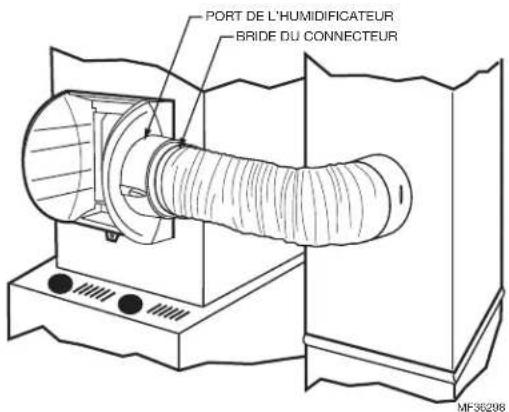

PORT DE L'HUMIDIFICATEUR BRIDE DU CONNECTEUR MF36208

Fig. 6. Connexion du conduit de dérivation.

Connexion de la plomberie

1. L'humidificateur fonctionne avec de l'eau dure ou de l'eau douce. L'eau peut être chaude ou froide. Couper la canalisation d'eau de façon à ce qu'elle s'achemine de l'humidificateur à la prise d'arrivée d'eau principale.

2. Fermer l'arrivée d'eau et accéder à une canalisation d'eau.

3. Consulter les codes locaux pour savoir comment exécuter correctement les travaux de plomberie.

4. Utiliser une vanne à étrier ou un raccord en T homologués et un robinet d'arrêt manuel pour accéder à la canalisation d'eau.
5. Se reporter à la documentation incluse avec le robinet choisi et aux codes de plomberie locaux. Utiliser une technique convenant au robinet.
6. Brancher l'autre extrémité de la canalisation d'eau de l'humidificateur au robinet d'eau.
7. Utiliser un tube en cuivre de 1/4 po de dia. ext. et connecter au côté admission de l'électrovanne via un raccord de compression ou un raccord rapide.
8. Placer un écrou de compression en laiton sur le tube en cuivre.

REMARQUE : Ne pas trop serrer l'écrou de compression.

• Serrer modérément empêche les fuites.
• Glisser la baque en laiton sur le tube.

• Insérer le tube dans le raccord de l'électrovanne et soutenir la vanne tout en serrant l'écrou de compression.

• Connecter à une canalisation de vidange d'eau.

• Consulter les codes de plomberie locaux pour connaître la dimension du tuyau de vidange et les exigences de débit à respecter.

• La meilleure méthode d'installation consiste à se brancher directement dans le drain de plancher principal à l'aide d'un tuyau de vidange en caoutchouc.

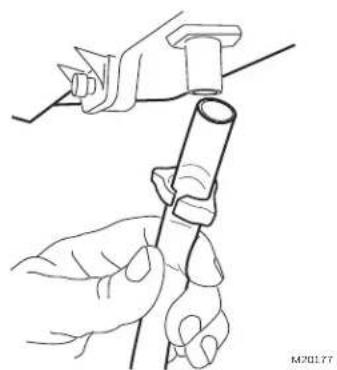

  a. Glisser le collier d'évacuation sur le tube.
  b. Pousser le tube sur le raccord d'évacuation de l'humidificateur.
  c. Acheminer le tuyau de vidange jusqu'au drain de plancher. Le tuyau doit présenter une pente continue vers le bas.
  d. Placer la sortie du tuyau dans le drain de plancher. Attacher le tuyau pour réduire le risque d'accumulation d'eau ou d'éclaboussures lorsque l'eau s'écoule de l'humidificateur. Voir la Fig. 7.

Fig. 7. Installation du tube d'évacuation.

INTERRUPTEUR DE PRESSION D'AIRINTERRUPTEUR À AILETTES 2 C R U S S PUISSANCE DE 24 V CONSTANTE REQUISE CAPTEUR EXTÉRIEUR L2 L1 (SOUS TENSION) 1 (SOU HUMIDIFICATEUR) 1 PLACEZ SI NÉCESSAIRE UN DISPOSITIF DE COUPURE ET UNE PROTECTION CONTRE LES SURCHARGES. 2 LES BORNES R ET C DU RÉGULATEUR D'HUMIDITE HS062 DOIVENT ÊTRE RELIEES DIRECTEMENT AUX BORNES R ET C DU TRANSFORMATEUR. MF345/3B

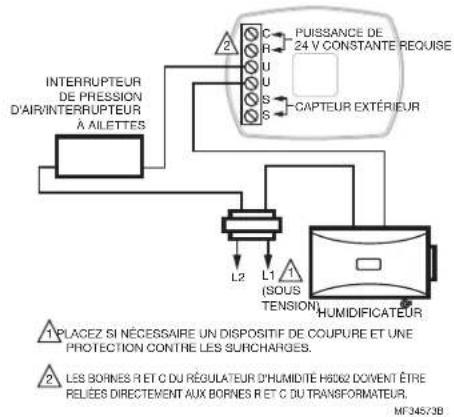

Fig. 9. Câblage en ligne de l'HumidiPRO avec dispositif de vérification de présence d'air.

CÂBLAGE

! MISE EN GARDE

Tension dangereuse.

Peut causer des blessures et des dommages matériels.

Couper l'alimentation avant de faire l'installation ou l'entretien.

IMPORTANT

Tout le câblage doit être conforme aux codes et règlements locaux en vigueur.

Câbler l'humidificateur, l'humidistat et le transformateur. Voir la Fig. 8–11.

L1 (SOUS TENSION) BLOC D'ALIMENTATION L2 MOTEUR DE VENTILATEUR D'APPAREIL DE CHAUFFAGE RÉGULATEUR DE VENTILATEUR TRANSFORMATEUR PUISSANCE DE 24 V CONSTANTE REQUISE CAPTEUR EXTÉRIEUR HUMIDIFICATEUR 1 PLACEZ SI NÉCESSAIRE UN DISPOSITIF DE COUPURE ET UNE PROTECTION CONTRE LES SURCHARGES. 2 CÂBLAGE DE 24 V C.A. 3 LA TENSION 24 VOLTS R ET C DU TRANSFORMATEUR DOIT ÉGALEMENT ÊTRE CÂBLÉE R ET A C SUR LE RÉGULATEUR D'HUMIDITE NUMÉRIQUE, LE CAS ÉCHEANT. 4 LES BORNES R ET C DU H6082 DOIVENT ÊTRE ALIMENTÉES PAR UN TRANSFORMATEU SÉPARÉ, SI LE TRANSFORMATEUR ALIMENTANT L HUMIDificateUR EST CÂBLÉ DE CETTE FAÇON. MF34573C

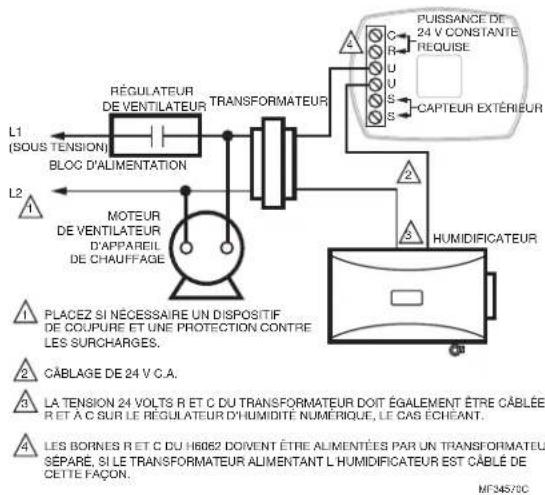

Fig. 8. Câblage à l'humidificateur H6062 avec verrouillage du ventilateur.


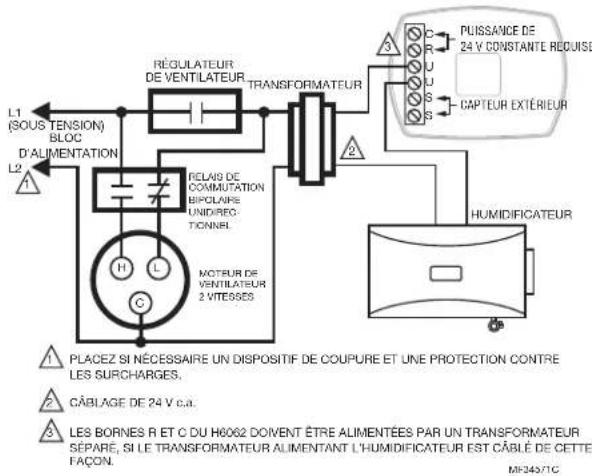

Fig. 10. Câblage de l'HumidiPRO avec moteur de ventilateur à deux vitesses.*

PUISSANCE DE 24 V CONSTANTE REQUISE CAPTEUR EXTÉRIEUR RELAIIS DE DÉTECTION DE COURANT C L0 H1 L2 L1 (SOUS TENSION) HUMIDIFICATEUR 1 PLACEZ SI NÉCESSAIRE UN DISPOSITIF DE COUPURE ET UNE PROTECTION CONTRE LES SURCHARGES. 2 LES BORNÉS R ET C DU RÉGULATEUR D'HUMIDITÉ H6062 DOVENT ÊTRE REUÉS DIRECTEMENT AUX BORNÉS R ET C DU TRANSFORMATEUR. MR34572C

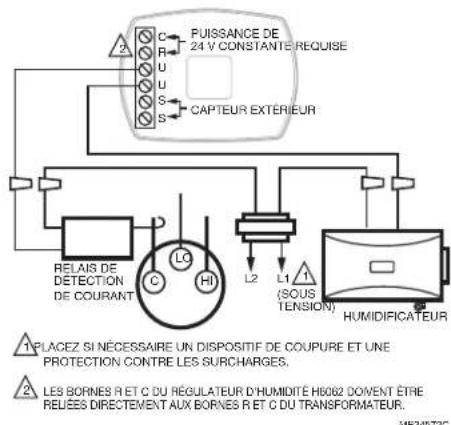

Fig. 11. Câblage de l'HumidiPRO avec relais à détection de courant.

* Lorsqu'on utilise un thermostat avec commande de la QAI plutôt qu'un humidistat, le câblage du circuit est simplifié. Les contacts en U du thermostat remplacent l'humidistat H6062 de la Fig. 10 et l'interrupteur à ailette est retiré du circuit. Aucun câblage spécial n'est requis pour le primaire du transformateur, l'interrupteur à ailette ou le relais.

TEST DU FONCTIONNEMENT DE L'HUMIDIFICATEUR

Liste de contrôle

L'humidificateur est de niveau.
☐ Le câblage des commandes a été vérifié à l'aide du schéma de circuit.
L'humidificateur est branché.
□ Le tuyau d'arrivée n'est pas pincé.
Le tuyau de vidange présente une pente continue vers le bas et se rend au siphon de sol.
☐ Le tuyau d'eau à l'intérieur de l'humidificateur est raccordé au plateau de distribution d'eau PerfectFlow ^MC .

Après l'installation, vérifier le fonctionnement de l'humidificateur en suivant les étapes ci-dessous :

1. Mettre en marche l'humidificateur et ouvrir l'arrivée d'eau.
2. Réglez l'humidistat H6062 au maximum et allumez le chauffage, en réglant le thermostat à 10 °F (6 °C) au-dessus de la température ambiante.

IMPORTANT

Le ventilateur de l'appareil de chauffage doit être en marche pour que l'humidificateur fonctionne.

1. S'assurer que l'eau s'écoule du tuyau de vidange. Dans le cas contraire, se reporter à la section Dépannage de l'humidificateur.

2. Vérifier s'il y a des fuites.

3. Régler de nouveau le thermostat et l'humidistat H6062 à une température de confort pour les faire fonctionner automatiquement.

FONCTIONNEMENT

Fonctionnement de l'humidificateur

L'humidificateur fonctionne selon le principe suivant : la vapeur (eau évaporée) se forme lorsque l'air chaud souffle dans un endroit où il y a de l'eau; en circulant, la vapeur fait augmenter l'humidité relative.

L'humidistat vérifie l'humidité relative et, s'il y a lieu, fait fonctionner l'humidificateur. Le système d'arrivée d'eau répartit uniformément l'eau sur l'écran évaporateur de l'humidificateur. L'air sec et chaud qui sort de l'appareil de chauffage passe sur l'écran évaporateur de l'humidificateur et capte l'air humide pour le faire circuler dans la maison.

L'air humidifié est plus chaud et il assure un meilleur confort. Le point de consigne du thermostat peut donc être abaissé, ce qui permet de diminuer les coûts de chauffage. Avec un humidificateur, la maison devient confortable et éconergétique.

Contrôle des réglages d'humidité

L'humidistat H6062 commande l'humidificateur.

- Régler l'humidistat à l'aide de l'échelle combinée d'humidité relative et de température extérieure.

- Lorsque le capteur extérieur est utilisé, le H6062 optimise le taux d'humidité tout en réduisant la condensation sur les fenêtres. Pour connaître les réglages et les ajustements, reportez-vous aux instructions du H6062.

REMARQUE : Si le capteur extérieur n'est pas associé au système H6062, il est recommandé de réduire le taux d'humidité lorsque la température extérieure baisse, afin de tenir compte des effets du point de rosée. Ces réglages devraient réduire l'accumulation d'humidité et de glace sur les fenêtres et les autres parties de la maison.

- Le réglage de l'humidificateur doit être fait en fonction des activités à l'intérieur, notamment la cuisson, les douches et le séchage des vêtements. Ces activités peuvent produire une humidité excessive et être la cause de l'accumulation d'humidité dans les fenêtres.

REMARQUE : Si ces conditions durent plusieurs heures, régler l'humidistat à la valeur la plus basse pour arrêter l'humidificateur. S'il n'y a aucun changement, il faudrait ventiler la maison pour faire disparaître l'humidité.

Tableau 2. Réglage de votre humidistat lorsque le capteur extérieur n'est pas utilisé.

Lorsque la température extérieure est de : Utiliser ce réglage :
-29 °C (-20 °F) 15
-23 °C (-10 °F) 20
-18 °C (0 °F) 25
-12 °C (+10 °F) 30
-7 °C (+20 °F) 35
Au-dessus de -7 °C (20 °F) 40

ENTRETIEN DE L'HUMIDIFICATEUR

Un programme d'entretien régulier prolonge la durée de vie de votre humidificateur et rend votre maison plus confortable. La fréquence de nettoyage dépend de la condition de l'eau.

L'humidificateur accepte de l'eau dure ou douce, mais les dépôts minéraux de l'eau dure sont plus difficiles à nettoyer que les dépôts d'eau douce.

IMPORTANT

Ne jamais huiler une pièce quelle qu'elle soit de l'humidificateur.

Fin de la saison d'humidification

- Nettoyer l'humidificateur et l'éteindre à la fin de la session de chauffage.

• Couper l'eau au niveau de la vanne à étrier ou du raccord de vanne en T en tournant la poignée à droite (sens horaire) jusqu'à ce que l'eau arrête de couler et/ou qu'une résistance se fasse sentir.
• Mettre l'humidificateur hors tension.
• Mettre la lame du registre en position fermée.

Tampons d'humidificateur de rechange

Resideo recommande de remplacer le tampon de l'humidificateur une fois par an. Toutefois, si l'eau est dure, le tampon peut nécessiter d'être remplacé plus fréquemment en raison de l'accumulation de minéraux diminuant sa capacité à fonctionner normalement. Si possible, il est recommandé d'utiliser de l'eau adoucie en utilisant un adoucisseur d'eau.

Tableau 3. Références des tampons de rechange.

Modèle Tampon de rechange
HE105 HC22
HE205 HC26

Vérification

1. Ouvrir l'arrivée d'eau et le volet du conduit de dérivation.

REMARQUE : L'humidificateur ne fonctionne que si la soufflante de l'appareil de chauffage est en marche.

1. Régler le thermostat à une température supérieure de 6 °C (10 °F) à la température de la pièce.
2. Régler le régulateur d'humidité à un point d'humidité élevé, ou le placer en position de test.
3. Vérifier que l'eau s'écoule par le tuyau de vidange pour s'assurer que l'humidificateur fonctionne correctement.
4. Vérifier qu'il n'y a pas de fuites.
5. Réinitialiser le régulateur d'humidité à un niveau confortable, ou régler le contrôleur d'humidité automatique au facteur de gel désiré.

DÉPANNAGE DE L'HUMIDIFICATEUR

Problème Raisons Solutions
Fuite d'eau	Fuite au niveau des joints.	Couper l'eau et serrer les raccords.
	Inserts de tube en laiton	Vérifier que les inserts de tube en laiton sont présents.
	Fuite de la vanne à étrier.	Vérifier que le tampon en caoutchouc est installé sur la vanne à étrier.
Pas d'eau à évacuer.	Spécifications électriques	Vérifier le câblage du circuit de régulation.Vérifier toutes les connexions.
	Humidistat	Augmenter et réduire le réglage de l'humidistat et détecter le clic indiquant que le contact s'est fait.
	Alimentation de l'humidificateur	Vérifier que la prise est alimentée.
	Solénoïde Après avoir vérifier les autres éléments de câblage, allumer l'appareil de chauffage, augmenter et réduire le réglage de l'humidistat, et écouter pour détecter l'enclenchement du solénoïde.
	Raccordement Vérifier les connexions de plomberie.Vérifier qu'il n'y a pas de coudes ou de pliures.
	Vanne à étrier	Vérifier que l'aiguille trouve la ligne d'eau et recule pour déclencher l'ouverture de la vanne.
	Humidificateur	Retirer le couvercle et vérifier que l'eau s'écoule dans le plateau de distribution.
	Tube d'évacuation Vérifier qu'il n'y a pas d'obstruction.
Fuite d'air Vérifier les joints des conduits		Sceller avec du ruban en aluminium.
Basse humidité	La soufflante de l'appareil de chauffage ne fonctionne pas.	Réenclencher le disjoncteur ou rechercher un fusible grillé.Vérifier que l'appareil de chauffage est alimenté en courant.Vérifier tous les raccords de câblage externes.Vérifier le réglage du régulateur d'humidité.Appeler un professionnel du chauffage.
	Changements rapides d'air. Courants d'air (l'air froid est sec et constitue une charge additionnelle pour l'humidificateur).	Garder les portes et les fenêtres fermées.Fermer le registre du foyer s'il n'est pas utilisé.Limiter l'utilisation du ventilateur d'échappement.Étanchéifier le pourtour des portes et des fenêtres.
	Registre en position fermée	Régler la lame du registre en position ouverte pour permettre l'humidification.
Haute humidité	Condensation sur les murs.	Couper le régulateur d'humidité et l'eau jusqu'à ce que la condensation ait disparu.
	Forte présence de condensation sur les fenêtres.	Placer le régulateur d'humidité à un réglage plus bas pour éliminer la condensation causée par l'humidité des bains, des nettoyages à la vadrouille, de la cuisson, etc. Si l'humidité persiste, une ventilation supplémentaire est requise.

PIÈCES DE RECHANGE

Se référer à la Fig. 12 et au Tableau 4 lors de la commande de pièces de rechange.

Fig. 12. Vue éclatée de pièces d'humidificateurs.

Tableau 4. Liste des pièces de rechange pour HE105, HE205.

Numéro vue éclatée(voir Fig. 12) Description HE105 HE205
1	Bac de distribution de l'eau PerfectFlo^MC	32001619-001/U	32001630-001/U
2	Standard tampon de l'humidificateur HC22A1007/U HC26A1008/U
	Tampon de l'humidificateur avec revêtement AgION HC22E1003/U HC26E1004/U
3 Structure	32001621-001/U 32001632-001/U
4 Ensemble	de valves à solénoïde (inclut un tuyau pour l'alimentation en eau et une buse)	32001639-002/U	32001639-002/U
— Ensemble	de quincaillerie pour l'ensemble de solénoïde (même chose que l'ensemble de valves à solénoïde, sans la valve à solénoïde)	32001752-001	32001752-001
— Transmission de la mesure de courant		32001754-001	32001754-001

GARANTIE LIMITÉE DE 5 ANS

Resideo garantit ce produit, à l'exception des piles, contre tout défaut de pièce ou de main-d'oeuvre, durant une période pour cinq (5) ans à partir de la date d'achat par le consommateur d'origine si le produit est utilisé et entretenu convenablement. En cas de défaillance ou de mauvais fonctionnement pendant la période de garantie, Resideo remplacera ou réparera le produit, à sa discrétion.

Si le produit est défectueux

(i) renvoyez-le avec la facture ou une autre preuve d'achat date au lieu d'achat; ou

(ii) appelez le service à la clientèle de Resideo en composant le 1-800-468-1502. Le service à la clientèle déterminera si le produit doit être retourné à l'adresse suivante : Resideo Return Goods, 1985 Douglas Dr. N., Golden Valley, MN 55422, ou si un produit de remplacement peut vous être expédié.

La présente garantie ne couvre pas les frais de retrait ou de réinstallation. La présente garantie ne s'applique pas s'il est démontré par Resideo que la défaillance ou le mauvais fonctionnement sont dus à un endommagement du produit alors que le consommateur l'avait en sa possession.

La responsabilité exclusive de Resideo se limite à réparer ou à remplacer le produit conformément aux modalités susmentionnées. RESIDEO N'EST EN AUCUN CAS RESPONSABLE DES PERTES OU DOMMAGES, Y COMPRIS LES DOMMAGES INDIRECTS OU ACCESSOIRES DÉCOULANT DIRECTEMENT OU INDIRECTEMENT D'UNE VIOLATION QUELCONQUE D'UNE GARANTIE, EXPRESSE OU TACITE, APPLICABLE AU PRÉSENT PRODUIT, OU TOUTE AUTRE DÉFAILLANCE DU PRÉSENT PRODUIT. Certaines provinces ne permettent pas l'exclusion ou la restriction des dommages indirects ou accessoires et, par conséquent, la présente restriction peut ne pas s'appliquer.

CETTE GARANTIE EST LA SEULE GARANTIE EXPRESSE FAITE PAR RESIDEO POUR CE PRODUIT. LA DURÉE DE TOUTE GARANTIE IMPLICITE, INCLUANT LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION À UNE UTILISATION PARTICULIÈRE, EST LIMITÉE PAR LES PRÉSENTES À LA PÉRIODE À CINQ ANNÉES DE LA PRÉSENTE GARANTIE. Certaines provinces ne permettent pas de limiter la durée des garanties tacites et, par conséquent, la présente limitation peut ne pas s'appliquer.

La présente garantie donne au consommateur des droits spécifiques et certains autres droits qui peuvent varier d'une province à l'autre. Pour toute question concernant la présente garantie, prière d'écrire aux Services à la clientèle de Resideo à l'adresse suivante : Resideo Customer Relations, 1985 Douglas Dr, Golden Valley, MN 55422 ou composer le 1-800-468-1502.

resideo

www.resideo.com

33-00229EF-05 M.S. Rev. 07-22 | Imprimé aux États-Unis

Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l'autorisation d'Honeywell International, Inc. Ce produit est fabriqué par Rosièco Technologies, Inc. et ses sociétés affiliées.
