Type de produit	Lecteur CD-ROM interne E-IDE
Marque	LG
Modèle	CRD8360B
Interface	E-IDE (ATAPI)
Format de disques compatibles	CD-DA, CD-ROM, CD-ROM XA, Photo-CD, CD-Plus, CD-Extra, CD-RW
Diamètre des disques	12 cm, 8 cm
Vitesse de rotation	7 500 tr/min
Débit de transfert	Jusqu'à 5 400 Ko/s (36X)
Temps d'accès moyen	80 ms
Mémoire tampon	128 Ko
Alimentation	12 V ±5% (0,7 A max), 5 V ±5% (1,2 A max)
Sortie audio	Prise casque 3,5 mm avant, connecteur 4 broches arrière
Niveau de sortie casque	0,60 V eff (33 Ω)
Niveau de sortie ligne	0,60 V eff ±10% (47 kΩ)
Réponse en fréquence audio	20 Hz - 20 kHz ±3 dB
Rapport signal/bruit	85 dB
Distorsion harmonique totale	0,05 % à 1 kHz
Température de fonctionnement	5 °C à 45 °C
Dimensions (approx.)	5,25 pouces (demi-hauteur)
Poids (approx.)	0,8 kg
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; ne pas démonter le boîtier (rayon laser invisible)
Entretien	Éviter l'humidité, les températures élevées, les vibrations et la lumière directe du soleil
Accessoires fournis	Mode d'emploi, disquette d'installation, câble audio, carte contrôleur IDE (en option)

FOIRE AUX QUESTIONS - CRD8360B LG

Comment installer le lecteur CD-ROM LG CRD8360B ?

Éteignez l'ordinateur, réglez le cavalier maître/esclave (généralement sur esclave si le disque dur est maître), fixez le lecteur dans un emplacement libre, branchez le câble IDE (broche 1 repérée par le fil rouge) et le câble d'alimentation, puis connectez le câble audio à la carte son. Installez les pilotes via la disquette fournie.

Comment régler le cavalier maître/esclave ?

À l'arrière du lecteur, placez le cavalier sur MA pour maître, SL pour esclave ou CS pour sélection automatique. Si le disque dur est maître sur le même canal, réglez le CD-ROM sur esclave.

Que faire si le lecteur n'est pas reconnu par l'ordinateur ?

Vérifiez le réglage du cavalier (doit être en esclave si le disque dur est maître), assurez-vous que le câble IDE est correctement branché (fil rouge côté broche 1), et que l'interface du disque dur est bien IDE. Si besoin, utilisez la carte contrôleur IDE auxiliaire fournie.

Comment utiliser le lecteur en position verticale ?

Ouvrez le plateau, placez un disque de 12 cm derrière les trois crochets. Les CD de 8 cm ne sont pas compatibles en position verticale. Ne touchez pas la face sans étiquette du disque.

Comment éjecter le plateau en cas d'urgence ?

Utilisez un trombone ou une tige fine pour appuyer dans le trou d'éjection d'urgence situé sur la face avant, à côté du témoin d'activité.

Quels types de CD sont compatibles ?

Le lecteur prend en charge les CD-DA (audio), CD-ROM, CD-ROM XA, Photo-CD, CD-Plus/CD-Extra et CD-RW. Les disques de 12 cm et 8 cm sont acceptés (sauf vertical pour 8 cm).

Comment installer les pilotes sous MS-DOS ?

Insérez la disquette d'installation, tapez INSTALL à l'invite DOS, suivez les instructions. Le programme modifie automatiquement les fichiers CONFIG.SYS et AUTOEXEC.BAT pour charger GSCDROM.SYS et MSCDEX.EXE.

Quelle est la signification du témoin d'activité ?

Le témoin s'allume lors de l'initialisation et de la lecture de données sur le disque. Il indique que le lecteur est en fonctionnement.

Comment nettoyer le lecteur ?

Évitez d'ouvrir le boîtier. Nettoyez l'extérieur avec un chiffon doux et sec. Pour le disque, utilisez un chiffon non pelucheux en essuyant du centre vers le bord. Ne pas utiliser de solvants.

Que faire si le lecteur ne lit pas un CD ?

Vérifiez que le disque est propre et sans rayures. Assurez-vous qu'il est compatible (voir formats). Essayez un autre disque. Si le problème persiste, vérifiez les connexions IDE et audio.

MODE D'EMPLOI CRD8360B LG

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Lisez attentivement et entièrement ce manuel, afin de pouvoir utiliser toutes les caractéristiques et toutes les fonctions de votre appareil.

ATTENTION: Pour réduire les risques de décharges électriques, ne démontez pas le capot (ou le panneau arrière) du lecteur.

Aucune des pièces internes ne doit être manipulée par l'utilisateur.

Toute intervention doit être effectuée par un personnel qualifié.

Le rayon laser utilisé dans le lecteur CD-ROM est invisible à l'œil nu. N'essayez donc pas

de démonter le boîtier. Pour toute intervention, adressez-vous à un personnel qualifié.

Cet appareil utilise des disques CD-ROM portant ce label :

AVERTISSEMENT: Pour réduire les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

Installation

Évitez de placer le lecteur à un endroit exposé à:

- une forte humidité, - une température élevée, des vibrations mécaniques, - la lumière directe du soleil.

Fonctionnement

• Un choc brutal ou des vibrations excessives au cours de l'utilisation du lecteur peuvent entraîner un mauvais fonctionnement de l'appareil.
• Évitez de soumettre le lecteur à de brusques changements de température.

Cela pourrait entraîner la formation de condensation à l'intérieur de l'appareil.

Transport

• Ne laissez jamais de disque à l'intérieur du lecteur pendant le transport.

Interface E-IDE Temps d'accès moyen : 80 ms - Compatibilité PC multimedia ■ Prise en charge de plusieurs sessions CD photo Petite largeur de bande de l'unité centrale (spéc. MPC) Système de transfert de données 36X-speed. Système intelligent pour la mise des données en mémoire tampon Haute fidélité audio Chargement avec plateau sans système de caddy Conc pour un montage interne ■ Prise en charge de l'éjection en cas d'urgence Réglage facile du son CD

PC IBM ou compatible avec les éléments suivants

PC IBM compatible 486SX Mémoire d'au moins 640 K Lecteur de disquette (3 1/2 pouces) Version 3.1 ou ultérieure de MS-DOS

* ACCESSIORES FOURNIS AVEC LE LECTEUR:

Nom	Quantité
Mode d'emploi	1
Disquette d'installation	1
Câble Audio	1
Carte Contrôleur IDE	1 (en option)
Carte d'interface	1 (en option)

Figure 1. Face avant

① Prise casque

Prise jack de 3,5mm de diamètre pour le signal audio.

Commande de volume du casque

Réglez le niveau du volume de votre casque à l'aide de cette commande.

Plateau à disque

Installez le disque CD-ROM sur ce support.

Témoin d'activité

Ce témoin ne s'allume que pendant l'initialisation et la lecture de données sur le disque.

Trou d'éjection d'urgence

Enfoncez une tige à l'intérieur de ce trou pour ouvrir le support manuellement.

Touche Play/Skip (de lecture/saut)

Lorsqu'un disque est installé sur le plateau, cette touche lance la lecture à partir de la première plage. En cours de lecture, cette touche permet de passer à la prochaine plage du disque.

Touche Open/Close/Stop (ouverture/fermeture/arrêt)

Cette touche permet d'éjecter ou de fermer le plateau de lecteur.

Elle n'est opérationnelle que si l'appareil est sous tension.

Si vous appuyez sur cette touche pendant la lecture d'un disque, la lecture s'arrête.

Figure 2. Panneau arrière

Panneau arriere

Connecteur de sortie Audio/Video numérique

Ceci est un connecteur de sortie numérique Audio ou Video.

Vous pouvez l'utiliser pour connecter la carte audio numérique ou vidéo numérique.

Connecteur de sortie sonore

Le connecteur de sortie sonore est raccordé à la carte son.

Cavalier maître/esclave

Le cavalier maître/esclave permet de configurer le lecteur CD-ROM en mode "Maître" ou "esclave" lorsqu'il fonctionne avec votre disque dur.

Connecteur d'interface

Acheminement des données. Raccordez le câble d'interface à ce connecteur et à la carte d'interface installée sur votre ordinateur.

Connecteur d'alimentation

Ce connecteur sert à l'alimentation CC du lecteur. Raccordez le câble d'alimentation à l'ordinateur et à ce connecteur.

Cette section décrit la procédure à suivre pour installer le lecteur CD-ROM sur votre ordinateur.

Pour éviter d'endommager le lecteur, l'ordinateur et les unités périphériques, mettez l'ordinateur et toutes unités périphériques connectées hors tension avant de procéder à l'installation matérielle.

Réglage du cavalier en mode maitre/esclave

Vous trouverez à l'arrière du lecteur CD-ROM trois positions possibles pour le cavalier maître/esclave.

Ces positions permettent de configurer l'unité en mode CSEL(CS). MAITRE(MA) ou ESCAVE(SL). Lorsque vous retirez le cavalier de la position CS, l'unité peut être configurée en mode Maitre(position MA) ou Esclave(position SL).

Lorsque vous réglez le cavalier sur la position CL(CSEL), la configuration de l'unité est déterminée par le signal de l'ordinateur.

Figure 3. Cavalier de configuration de l'unité

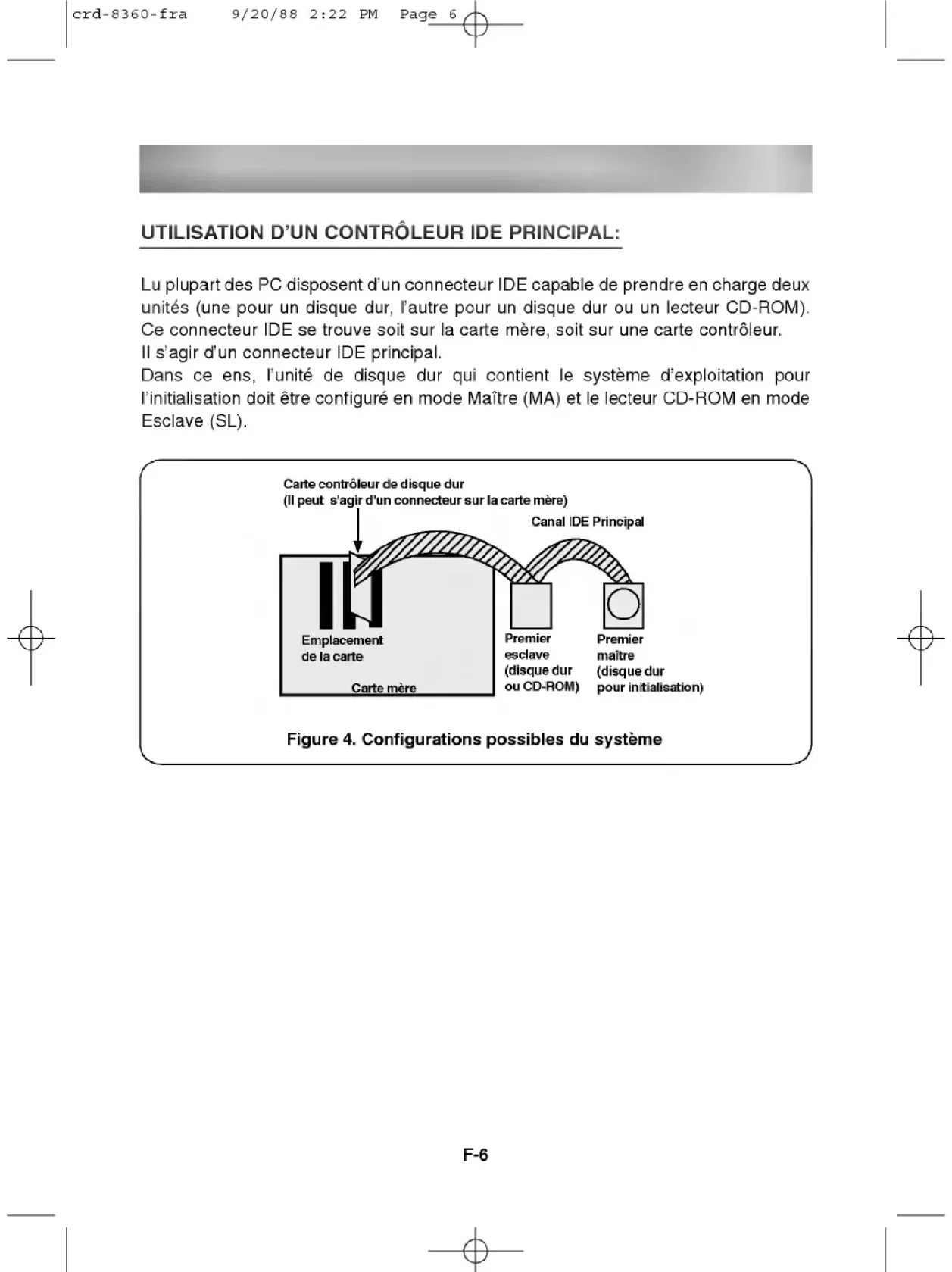

Utilisation d'un controleur IDE principal:

La plupart des PC disposent d'un connecteur IDE capable de prendre en charge deux unités (une pour un disque dur, l'autre pour un disque dur ou un lecteur CD-ROM).

Ce connecteur IDE se trouve soit sur la carte mère, soit sur une carte contrôleur.

Il s'agit d'un connecteur IDE principal.

Dans ce cas, l'unité de disque dur qui contient le système d'exploitation pour l'initialisation doit être configurée en mode Maître (MA) et le lecteur CD-ROM en mode Esclave (SL).

Figure 4. Configurations possibles du système

Utilisation d'un controleur IDE auxiliaire:

• Si votre PC dispose d'un contrôleur IDE auxiliaire sur la carte mère ou à un autre emplacement du système, chaque unité IDE connectée au contrôleur IDE auxiliaire doit également être configurée en mode Maitre (MA) ou Esclave (SL). Dans ce cas, votre système peut prendre en charge quatre unités périphériques, configurées comme suit: Maitre principal, Esclave principal, Maitre auxiliaire et Esclave auxiliaire.
• Maître principal doit correspondre au disque dur contenant le système d'exploitation pour l'initialisation. Enfin, le réglage du cavalier à l'arrêt du lecteur permet de configurer votre unité CD-ROM comme Esclave principal, Maître auxiliaire ou Esclave auxiliaire. Si l'unité CD-ROM est raccordée à un port auxiliaire comme Esclave, une unité Maître (disque dur ou autre CD-ROM IDE) doit également correspondre à ce port.

Figure 5. Configuration possible du système

Attention:

Si vous avez un système avec deux canaux IDE (cas d'un PC amélioré), n'installez pas la carte contrôleur IDE auxiliaire sur votre système.

MODE	CONTROLEUR IDE	REGLAGE CAVALTER
Esclave principal	Contrôleur principal	Cavalier sur SL
Maitre auxiliaire	Contrôleur auxiliaire	Cavalier sur MA
Esclave auxiliaire	Contrôleur auxiliaire	Cavalier sur SL
Utilisation de CSEL		Cavalier sur CS

Montage du lecteur cd-rom

Figure 6. Démontage du lecteur de disquette et du cache

1. Eteignez et débranchez votre ordinateur, ainsi que toutes les unités périphériques qui sont connectées dessus.
2. Enlevez le capot de l'ordinateur.
3. Démontez le panneau qui protège l'un des emplacements inutilisés à mi-hauteur de l'appareil.

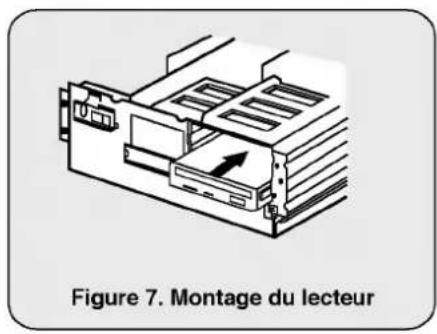

1. Faites glisser le lecteur CD-ROM dans son emplacement et fixez-le à l'aide des vis et des supports de fixation.

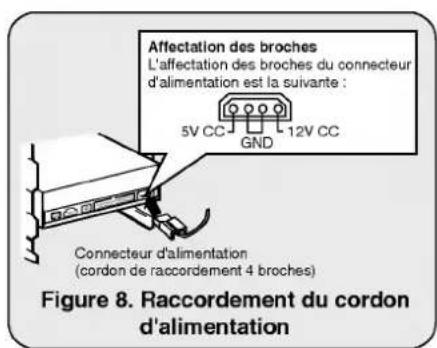

2. Branchez le cordon d'alimentation sur le connecteur d'alimentation.

Figure 9. Raccordement du cable IDE au connecteur d'interface

1. Raccordez le cable IDE 40 broches à l'arrière de l'unité de lecteur CD-ROM. Veillez à faire correspondre le côté rouge du cable à la broche 1 sur l'appareil.

Raccordement du cable AUDIO

Affectation des broches L'affectation des broches du connecteur de sortie audio est la suivante :

Vers un matériel audio (carte son)

affectation des broches du câble audio

Figure 10. Raccordement du câble audio au connecteur de la sortie audio

Pour connecteur du matériel audio ou une carte son sur le lecteur CD-ROM, utilisez un câble audio.

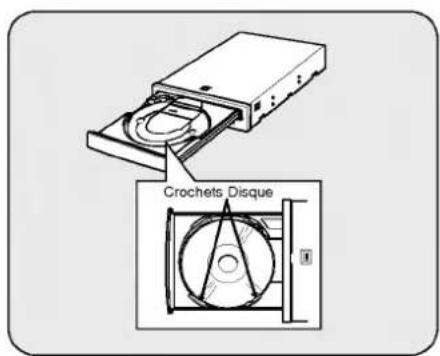

NOTE: Ce lecteur CD-ROM peut être utilisé verticalement

Pour utiliser le lecteur verticalement, ouvrir le tiroir et placer un disque derrière les trois crochets. - Vous ne pouvez pas utiliser de CD 8cm en position verticale. Ne pas toucher à la face sans étiquette du CD.

Procedure d'installation

Le programme INSTALL exécute les fonctions suivantes:

• Permet à l'utilisateur de sélectionner l'unité de disques destinataire pour l'installation des fichiers pilotes de l'unité CD - ROM. A moins d'une intervention de l'utilisateur, recherche le répertoire \CDROM sur le disque destinataire et le crée, s'il n'existe pas.
• Copie le fichier de l'unité CD - ROM intitulé "GSCDROM.SYS", le fichier d'extension CD-ROM Microsoft "MSCDEX.EXE" et les fichiers des utilisaires dans le répertoire spécifique.
• Modifie votre fichier CONFIG. SYS pour répertorier l'emplacement et le nom du pilote de l'unité.
• Modifie votre fichier AUTOEXEC.BAT de manière à charger MSCDEX.
• Redonne la main à l'utilisateur à l'issue de l'installation.

LISTES des fichiers à installer sur votre PC

• MSCDEX. EXE

Logiciel d'extension CD-ROM MS-DOS de Microsoft, qui permet à l'ordinateur d'accéder à l'unité CD-ROM.

• GSCDROM. SYS

Pilote de l'unité CD-ROM.

• EJECT. EXE

Programme du logiciel pour l'éjection du plateau de disque.

*CLOSE. EXE

Programme du logiciel pour la fermeture du plateau de disque.

*LOCK. EXE

Programme permettant de verrouiller la touche d'éjection. Une fois verrouillée, la touche d'éjection ne fonctionne plus. Cette fonction peut se révéler utile si vous utilisez le lecteur de disque CD-ROM pour un travail important.

• UNLOCK. EXE

Programme permettant de déverrouiller la touche d'éjection. Après l'opération de ce programme, la touche d'éjection fonctionne de nouveau normalement.

Lancement du programme install

a) Insérez la disquette d'installation contenant le programme pilote de l'unité CD-ROM dans le lecteur ajust. b) Passer sur la disquette en tapant A: ou B: (selon le lecteur utilisé) à l'invite de DOS. c) Tapez INSTALL et appuyez sur la touche [ENTER] d) Le programme d'installation commence le chargement des fichiers. Lorsque l'opération est terminée, l'écran suivant affiche le répertoire d'installation du programme. e) Suivez les instructions affichées à l'écran. f) Si vous spécifiez le chemin pendant l'installation, le programme d'installation copiera le pilote de l'unité CD-ROM "GSCDROM. SYS", le fichier d'extension CD-ROM Microsoft "MSCDEX. EXE" et les utilisaires dans le répertoire spécifique et modifiera automatiquement vos fichiers CONFIG. SYS, AUTOEXEC. BAT. g) Une fois l'installation terminée, redémarrez votre PC.

Options du programme d'extension cd-rom MSCDEX. EXE

Plusieurs options doivent être définies dans le programme d'extension CD Microsoft.

PARAMETRE	DESCRIPTION
/D (NOM D'UNITE)	Indique à MSCDEX.EXE le nom du programme pilote (nom suivant l'expression "/D:;" dans la ligne "DEVICE" du fichier CONFIG.SYS).
/E	Signale à MSCDEX.EXE l'utilisation de la mémoire étendue.
/L:(LETTRE D'UNITE)	Indique la lecture affectée à l'unité de lecteur CD-ROM.
/M: (VALEUK)	Indique à MSCDEX.EXE la quantité de mémoire affoctée à l'antémémoire. La valeur par défaut est 10 (10 kilo-octets).
/N	Fournit les statistiques sur l'utilisation de la mémoire (quantité de mémoire utilisée pour les tampons, les données résidentes et le code résidents).

Dépannage

• Si le lecteur CD-ROM ne fonctionne pas lorsque l'unité de disque dur est égale sur le canal d'E/S IDE principal.

(SOLUTION) 1. Vérifiez le cavalier maître/esclave du lecteur CD-ROM. Il doit être réglé sur le mode esclave.

1. Vérifiez que l'interface du disque dur est bien du type IDE.
2. Vérifiez le réglage du cavalier maître/esclave de votre disqueur. Les anciennes versions des disques durs de type IDE sont parfois configurées en mode Maî ître.
3. Si le lecteur ne fonctionne toujours pas, vous aurez besoin de la carte auxiliaire IDE (IDE secondary card).
4. Quand le lecteur CD-ROM n'installe pas OS/2 warp.

(Solution) 1. Sélectionner < NON-LISTED IDE CD >

Avertissement:

1. Si vous voulez ajouter la ligne de commande WIN ou DOSSHELL dans votre fichier AUTOEXEC.BAT, veillez à les placer après la ligne de commande MSCDEX.EXE.

GÉNÉRALITÉS

Capacité	553 MO (Type 1), 635 MO (Type 2)
Diamètre des disques	12 cm / 8cm
Vitesse de rotation	7,500 tours/min

PERFORMANCES

Interface Système compatible Débit de transfert Temps d'accès Durée de fonctionnement Taille de mémoire tampon Longueurs blocs logiques acceptées Format appliquable au disque

E-IDE IBC PC-AT ou compatible Débit du transfert de données = Maxi 5400 Ko/sec En moyenne 80 msec (Random) 125,000 heures (pourcentage d'utilisation 10%) 128 Ko 2,048 octets/bloc (Mode 1 & Mode 2 Forme 1) 2,340 2,336 octets/bloc (Mode 2) 2,324 octets/bloc (Mode 2 Forme 2) 2,352 octets/bloc (CD-DA) CD-DA, CD-ROM, CD-ROM XA-READY, Photo-CD CD-Plus/CD-Extra, CD-RW

DONNÉES TECHNIQUES AUDIO

Réponse en fréquence	20 Hz-20 KHz ±3 dB
Gamma dynamique	80 dB
Rapport signal/bruit	85 dB
Distorsion harmonique totale	0.05 % à 1 KHz
Déparation des canaux	75 dB à 1 KHz
Niveau du casque	0.60 V eff (33Ω)
Niveau de sortie ligne	0.60 V eff ± 10% (47KΩ)
Prise sortie ligne	Borne 4 broches (arrière)
Prise casque	ø 3.5 mm (avant)

Température

5 - 45 °C

ALIMENTATION

12V ± 5%Ondulation<90m V crête à crête5V ± 5%Ondulation<90m V crête à crête

0.7 A (maximum)1.2 A (maximum)
