BEDIENUNGSANLEITUNG CRD8360B LG
E-14 Deutsch.....Seite D-1
E-14 Deutsch.....Seite D-1
Electronics Deutschland GmbH Jakob Kaiser Straße
konnen, lesenSiebittedieses Bedienungshandbuch aufmerksamund vollstandig. Achtung:UmdieGefahreineselektrischenSchlageszuvermeiden,entfernenSienichtdasGehause.Keine durchdenAnwenderzureparierendeTeileimlnnern.UberlassenSiedenServicequalifiziertemService-Personal.DaderimCD-ROMLaufwerkbenutzteLasergefahrlichfurdieAugenist,solltenSiekeineswegsversuchen,dasGehausezuoffnen.LassenSiedenServicenurdurchqualifizierteServicestellendurchfuhren. WARTUNG Installation VermeidenSieesdasLaufwerk folgenden Umgebungsbedingungen auszusetzen: hohe Luftfeuchtigkeit
mechanische Erschutterungen
direktesSonnenlicht Benutzung
StarkeVibrationenoder plotzliche StoßewahrenddesBetriebeskonnenzueinerFehlfunktiondesLaufwerkesfuhren. VermeidenSieesdasLaufwerk plotzlichen Temperaturwechseln auszusetzen.Dieswurdezu Kondenswasserbildung imInnerendesLaufwerkesfuhren. Transport
fahig geringe CPU Belastung (gemaß MPC Spezifikationen) fach Datentransferrate intelligente Datenbufferung HIFI Audioausgabe elektrische Schubladenzufuhrung ohne Caddy zum internen Einbau vorgesehen Notauswurffunktion Einfache Handhabung durch Audio
Bedienungstaste SYSTEMVORAUSSETZUNGEN Ein IBM
kompatibles System mit folgenden Komponenten: IBM kompatibles System mit min.
oder hoher mindestens
Speicher 3.5" Floppy Diskettenlaufwerk MS-DOS Version oder großer MITGELIEFERTES ZUBEHOR Bezeichnung Bedienerhandbuch Installationsdiskette Audiokabel IDE Controller Karte Interface Kabel Menge (Optional) (Optional) crd-8360-deu 9/20/88 2:22

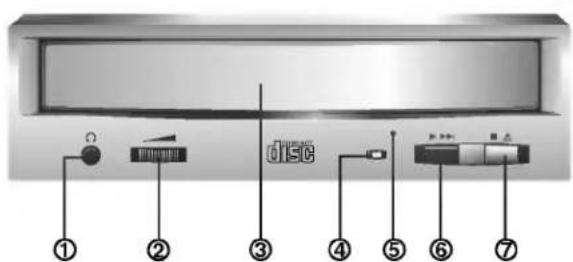

Page 2D-3 LAGE UND FUNKTION DER BEDIENELEMENTE FRONTANSICHT1 Kopfhorerbuchse 3.5mmKlinkenbuchsezumMithorendes Audiosignals Kopfhorerlautstarkeregler Regulieren SiedieLautstarke der Kopfhorer 3DiskschubladefureineCD-Disk4Betriebs-LEDDieBetriebsLEDleuchtetwahrendder Initialisierung undwahrenddesLesensvonDaten.5 Notauswurfoffnung DruckenSiehiereinenDraht ein, umdieSchublademanuellzuoffnen.6 Play/Skip (Abspielen/Weiterspringen) TasteBei Betatigen dieserTastewirddieAudioCDvon Anfang abgespielt. Erfolgt das Betatigen derTastewahrenddieCD abgespielt wird, sowirdzurnachsten Spur gewechselt. Open/Close/Stop (Offnen/Schließen/Stop) TasteDruckenSiediese Taste, umdieSchubladezuoffnenoderzuschließen.DieAuswurftastearbeitetnur,wenndasLaufwerkamStrom angeschlossen ist.BeiDruckendieserTastewirdder Abspielvorgang derAudioCD gestoppt. COMPACT

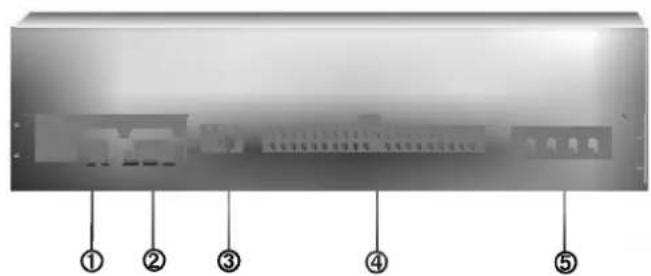

Digitaler Audio Ausgang Dies ist ein digitaler Audio Ausgang bzw. Video-CD Ausgang. Hierdurch konnen Sie eine Verbindung zum digitalen Audio System bzw. zur Video-CD Schnittstellen-Karte (z.B. MPEG) herstellen.
Audioausgangbuchse Dieser Steckverbinder dient der Verbindung mit Ihrer Soundkarte
Master/Slave/CSEL Jumper Diese drei Jumper werden dazu benutzt das CD-ROM Laufwerk
den "Master", "Slave" oder "CSEL" Modus zusetzen. Lesen Sie hierzu Kapitel "Hardwareinstallation"
Interface Anschluß Dieser
polige Steckverbinder wird zur Signalubertragung zwischen dem CD- ROM Laufwerk und Ihrem
benutzt. Verbinden Sie das
mit diesem Steckverbinder. Wenn Sie eine zweite IDE Karte benutzen, verbinden Sie diese Steckverbindung mit der zweiten IDE Karte.
Spannungseingangbuchse Stecken Sie das Stromversorgungskabel Ihres Computers
diese Steck- verbindung. Abbildung Ruckansicht DIGITALANALOGINTERFACEPOWER DRC
Page 4D-5 HARDWAREINSTALLATION Dieser Abschnitt beschreibt den Einbau des CD-ROM Laufwerkes

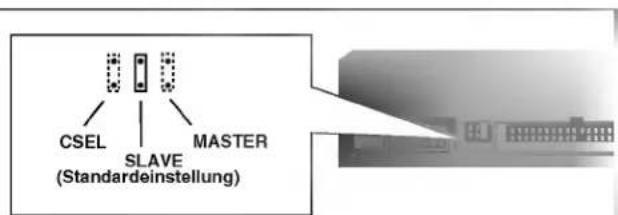

SLAVE JUMPERS Auf der Ruckseite des CD-ROM Laufwerkes sehen Sie drei Jumper. Diese Jumper werden benutzt das CD-ROM Laufwerk
den "CSEL", "MASTER" oder "SLAVE" Modus zusetzen. Der Jumper muß
eine der drei moglichen Positionen gesteckt werden. Wenn der Jumper auf die "CS" Position gesetzt wird, sollte das Laufwerk das CSEL Signal des Hostadapters zur Konfigurierung benutzen. Die Jumper auf der Ruckseite des Laufwerkes sollten nach Einbau zuganglich bleiben. Warnung:
das CD-ROM Laufwerk und Ihren Computer, sowie Peripheriegerate vor Beschadigungen schutzen, ziehen Sie den Netzstecker, bevor Sie das Laufwerk einbauen. Abbildung Konfigurationsjumper CSELSLAVEMASTER (Standardeinstellung) crd-8360-deu 9/20/88 2:22

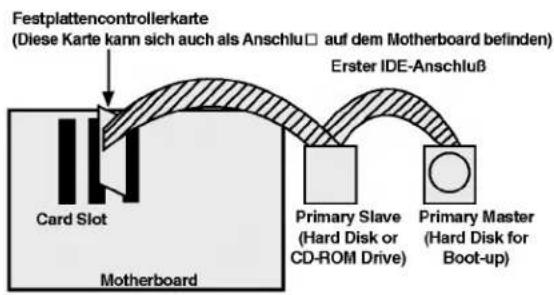

Page 5D-6 BEMERKUNG: Die meisten PC's unterstutzen uber einen Anschluß zwei Gerate (eine Festplatte, und ein CD-ROM Laufwerk oder eine zweite Festplatte). Dieser IDE Anschluß befindet sich entweder auf dem Motherboard oder auf einer Steckkarte. Dies ist der erste (primary) IDE Adapter. Falls das Betriebssystem von der Festplatte geladen wird, muß diese
den Master Mode gesetzt sein und somit das CD-ROM Laufwerk
den Slave Modus gesetzt werden. Wenn Ihr
uber einen zusatzlichen zweiten (secondary) IDE Controller auf dem Motherboard oder auf einer Steckkarte verfugt, muß jedes der diesen zweiten Controller angeschlossenen Gerate ebenfalls entweder
den Master oder den Slave Mode gesetzt werden.
Page 6D-7 FALLS SIE EINEN ZWEITEN IDE CONTROLLER BENUTZEN Wenn Ihr
uber einen zweiten IDE Controller auf dem Motherboard oder auf einem Slot verfugt, muß jedes den zweiten Controller angeschlossene Gerat entweder

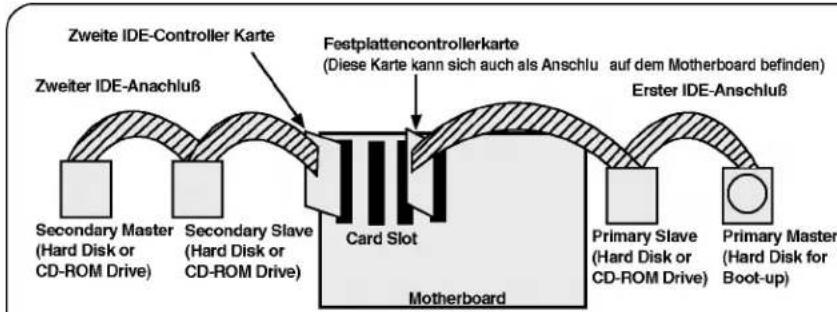

den Master- oder Slavemode gesetzt sein. "Primary Master" sollte die Festplatte mit dem Betriebssystem, von dem gebootet wird sein. Ihr CD-ROM Laufwerk kann "Primary slave", "Secondary Master" oder "Secondary Slave" sein. Falls Ihr CD-ROM Laufwerk "Secondary Slave" sein soll, muß ein Gerat (Harddisk oder CD-ROM) als "Secondary Master" angeschlossen sein. ZweiteIDE-ControllerKarteFestplattencontrollerkarte(DieseKartekannsichauchalsAnschluaufdemMotherboardbefinden)ZweiterIDE-AnachlußErsterIDE-AnschlußSecondaryMaster(HardDiskorCD-ROMDrive)SecondarySlave(HardDiskorCD-ROMDrive)PrimarySlave(HardDiskorCD-ROMDrive)PrimaryMaster(HardDiskforBoot-up)CardSlotMotherboard Abbildung Mogliche Systemkonfiguration Warnung: Wenn Sie bereits ein Computersystem mit zwei IDE Anschlussen besitzen (sogenannte "Enhanced IDE PC) installieren Sie keine zweiten "secondary" IDE Controller! MODE IDE Controller Jumper Einstellung Primary Slave Secondary Master Secondary Slave Use Csel Primary Controller Secondary Controller Secondary Controller Slave Jumper gesetzt Master Jumper gesetzt Slave Jumper gesetzt Use Csel Jumper gesetzt crd-8360-deu 9/20/88 2:22
Page 7D-8 EINBAU DUS CD-ROM LAUFWERKES Schritt
Schalten Sie den Computer und allen Pheripheriegerate aus und losen Sie alleVerbindungs- kabel. Schritt
Entfernen Sie den Deckel Ihres Computers. Schritt

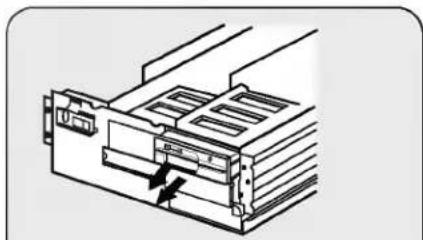

Entfernen Sie die Frontblende eines ungenutzten 5.25" Einbauschachtes mit halber Bauhohe. Schritt

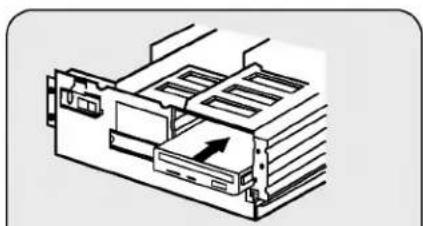

Schieben Sie das CD-ROM Laufwerk
den Einbauschacht, und sichern Sie das Laufwerk mit Einschubschienen und Schrauben. Schritt
Drucken Sie den Spannungs- sversorgungsstecker vorsichtig

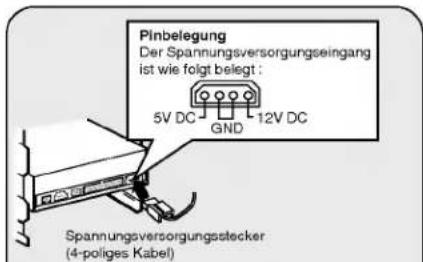

dieSpannungseingangs- buchse. Abbildung Entfernung des Floppylaufwerkes und der Frontblende Abbildung Einbau des Laufwerkes Spannungsversorgungsstecker(4-poligesKabel) Abbildung Anschluß des Spannungsversorgungskabels GNDPinbelegungDerSpannungsversorgungseingangistwiefolgtbelegt:12VDC5VDC crd-8360-deu 9/20/88 2:22
Page 8D-9 ANSCHLUß EINES AUDIOKABELS Schritt Verbinden Sie das polige IDE Kabel mit dem Anschluß auf der Ruckseite des Laufwerkes. Stellen Sie bitte sicher, daß die rote Ader des IDE-Kabels mit PIN des CD- ROM Laufwerkes verbunden ist. Benutzen Sie ein Audiokabel Audiogerate oder eine Soundkarte mit dem CD-ROM Laufwerk verbinden. Achtung: Dieses CD-ROM Laufwerk kann
vertikaler Position benutzt werden.
dieses Laufwerk auch

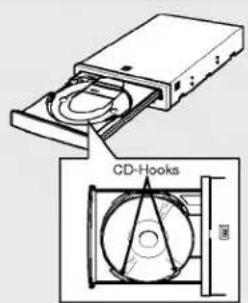

vertikaler Position benutzen konnen, offnen Sie die schublade und arretieren die
svon8cm Große konnen nicht gelesen werden. Vermeiden Sie die Beruhrung der CD-Unterseite. RotePIN1Anschluß-bucheseIDE-Kabel Abbildung 9.VerbindendesIDEKabelsmitderSchnittstelle Abbildung 10.VerbindendesAudiokabelmitder Audioausgangbuchse linkerKanalGNDGNDrechterKanal
Pinbelegung des Audiokabels zum Audiogerat (Soundkarte) Audiokabel rechterKanalGNDGNDlinkerKanal Pinbelegung des Audioausgangs CD-Hooks crd-8360-deu 9/20/88 2:22PMPage9D-10 SOFTWAREINSTALLATION DER SETUP VORGANG Das INSTALL Programm unterstutzt die folgenden Funktionen. Erlaubt die Festlegung des Laufwerkes auf dem die CD-ROM Laufwerk Gerate- treiber installiert werden, wahlen. Wenn nicht vom Anwender geandert, sucht das INSTALL Programm auf dem Standardlaufwerk nach dem Verzeichnis (\CDROM) und richtet dieses ein falls nicht vorhanden ist. Kopiert den CD-ROM Laufwerk Geratetreiber mit der Bezeichnung "GSCDROM.SYS", die Microsoft Betriebssystemerweiterung "MSCDEX.EXE" und einige Hilfsprogramme
das ausgewahlte Verzeichnis. Erganzt Ihr CONFIG.SYS File den Geratetreiberaufruf Erganzt Ihr AUTOEXEC.BAT File den Ladeaufruf fur MSCDEX. Beendet sich und ubergibt die Systemkontrolle wieder den Nutzer. LISTE DER PROGRAMME DIE AUF IHREM
INSTALLIERT WERDEN MSCDEX.EXE Microsoft MSDOS Betriebssystemerweiterung fur den Zugriff auf CD-ROM Laufwerke. GSCDROM.SYS CD-ROM Geratetreiber. EJECT.EXE Software zum Offnen der Schublade uber ein Programm. CLOSE.EXE Software zum Schließen der Schublade uber ein Programm. LOCK.EXE Software die Eject Taste des Laufwerkes sperrt. Diese Funktion ist hilfreich gegen ein unbefugtes Offnen des Laufwerkes. UNLOCK.EXE Programm was die Sperre wieder aufhebt. crd-8360-deu 9/20/88 2:22
Page 10D-11 STARTEN DES INSTALL PROGRAMMS Schritt Schieben sie die CD-ROM Laufwerk Geratetreiberdiskette
das 3.5" Laufwerk. Schritt Wechseln Sie auf das Floppylaufwerk Schritt Geben Sie INSTALL ein und drucken Sie die [Enter] Taste Schritt Das INSTALL Programm wird geladen. Wenn der Ladevorgang abgeschlossen ist erscheint nachfolgendes Fenster: Schritt Folgen Sie den Anweisungen auf dem Bildschirm. Schritt Wenn Sie die Pfad-Informationen wahrend der Installierung spezifizieren, werden die CD-ROM Laufwerk Treiber-Datei "GSCDROM.SYS", die Microsoft CD-ROM Erweiterungsdatei "MSCDEX.EXE" und die Utility Dateien vorn Installierungsprogramm
das angegebene Verzeichnis hineinkopieret. Gleichzeitig werden die CONFIG.SYS Datei und die AUTOEXEC.BAT Datei modifiziert. Schritt Nach Abschluss der Installierung mussen Sie den
erneut booten. OPTIONEN DER CD-ROM BETRIEBSSYTEMERWEITERUNG MSCDEX.EXE
gibt eine Reihe von Optionen, die fur die Microsoft Betriebssystemerweiterung festgelegt werden mussen. Diese sind nachfolgend beschrieben: PARAMETER BESCHREIBUNG
Teilt MSCDEX.EXE den Namen des Geratetreibers mit. (dieser muß mit dem
"/D:" Ausdruck benutzten Namen ubereinstimmen) Befiehlt MSCDEX.EXE expanded memory benutzen. Gibt den Laufwerksbuchstaben an, der dem CD-ROM Laufwerk zugewiesen wird. Sagt MSCDEX.EXE wieviel Speicher der Cache nutzen soll. Standardwert ist 10, was10
entspricht. Gibt statistische Informationen uber die Speichernutzung durch Buffer, residente Daten und residente Programme. crd-8360-deu 9/20/88 2:22
Page 11D-12 FEHLERBEHANDLUNG *WenndasCD-ROMLaufwerknichtmitder Festplatte ander "primary IDEI/OAdresse"arbeitet. (Losung): Uberprufen Sieden"Master/Slave Jumper" aufderRuckseitedesCD-ROMLaufwerkes.DasCD-ROMLaufwerkmußaufSlave gesetzt werden.2.StellenSie sicher, daßIhre Festplatte wirklicheineIDE Festplatte ist.3. Uberprufen Sieden"Master/Slave Jumper" aufderRuckseiteder Festplatte. Die Festplatte mußaufMaster gesetzt werden. Einige alteIDE- Festplatten wurdenvomHerstellerauf"Master only" gesetzt. IndiesemFall befragen SiedenHerstellerder Festplatte wieSiedieseindenMasterModussetzenkonnen.4.FallsdasCD-ROMLaufwerknach Durchfuhrung obiger Arbeitennochnicht funktioniert, benotigen SieeinezweiteIDEKarte.WennSieeinezweiteIDEKartebenutzen mussen, isteserforderlichden"Master/Slave Jumper" desCD-ROMLaufwerkesauf"Master"setzen.*WirdOS/2 Warp nichtvomCD-ROMLaufwerkinstalliert. (Losung) 1.WahlenSie"NON-LISTEDIDECD". Warnung 1.WennSieWINoderDOSSHELLKommandoinIhreAUTOEXEC.BAT einfugen wollen, vergewissern Sie sich, obdieMSCDEX.EXEDatelvordemAufrufWINoderDOSSHELLsteht. crd-8360-deu 9/20/88 2:22
Page 12D-13 SPEZIFIKATIONEN ALLGEMEINES GESCHWINDIGKEIT AUDIO SPEZIFIKATIONEN UMGEBUNGSTEMPERATUR STROMVERSORGUNG Temperatur 5-45°C 12V+5% Restwelligkeit <90mVss0.7A (maximal) 5V+5% Restwelligkeit <90mVss1.2A (maximal) Frequenzbereich 20Hz-20kHz+3dB Dynamik Bereich80dBS/NVerhaltnis85dBKlirrfaktor 0,05% bei1kHz Kanaltrennung 75dBbei1kHz Kopfhorersignalpegel 0,60 Vss (33 Ohm) Ausgangssignalpegel 0,60 Vss+10% (47 KOhm) Ausgangssteckverbindung pol Buchse (auf der Ruckseite) Kopfhorerstecker 3,5 mmKlinkenstecker (Vorderseite) InterfaceEnhancedIDEunterstutztes System IBMPC-AToder kompatible Transferrate standige Datentransferrate maximal 5400Kbytes/s Zugriffszeit imMittel80ms (Random) Fehlerhaufigkeit 125,000 StundenEinschaltdauer (bei 10% Zugriff) BufferGroße128 Kbytes Unterstutzte logische Blocklange 2,048, bytes/block (Mode 1&Mode2Form
