Tipo de producto	Lector CD-ROM interno E-IDE
Marca	LG
Modelo	CRD8360B
Interfaz	E-IDE (ATAPI)
Formatos de discos compatibles	CD-DA, CD-ROM, CD-ROM XA, Photo-CD, CD-Plus, CD-Extra, CD-RW
Diámetro de los discos	12 cm, 8 cm
Velocidad de rotación	7 500 rpm
Tasa de transferencia	Hasta 5 400 KB/s (36X)
Tiempo de acceso medio	80 ms
Memoria búfer	128 KB
Alimentación	12 V ±5% (0,7 A máx.), 5 V ±5% (1,2 A máx.)
Salida de audio	Conector para auriculares de 3,5 mm frontal, conector de 4 pines trasero
Nivel de salida para auriculares	0,60 V rms (33 Ω)
Nivel de salida de línea	0,60 V rms ±10% (47 kΩ)
Respuesta en frecuencia de audio	20 Hz - 20 kHz ±3 dB
Relación señal/ruido	85 dB
Distorsión armónica total	0,05 % a 1 kHz
Temperatura de funcionamiento	5 °C a 45 °C
Dimensiones (aprox.)	5,25 pulgadas (media altura)
Peso (aprox.)	0,8 kg
Seguridad	No exponer a la lluvia ni a la humedad; no desmontar la carcasa (rayo láser invisible)
Mantenimiento	Evitar la humedad, las altas temperaturas, las vibraciones y la luz solar directa
Accesorios incluidos	Manual de instrucciones, disquete de instalación, cable de audio, tarjeta controladora IDE (opcional)

Preguntas frecuentes - CRD8360B LG

¿Cómo instalar el lector CD-ROM LG CRD8360B?

Apague la computadora, ajuste el puente maestro/esclavo (generalmente en esclavo si el disco duro es maestro), fije el lector en una bahía libre, conecte el cable IDE (pin 1 identificado por el cable rojo) y el cable de alimentación, luego conecte el cable de audio a la tarjeta de sonido. Instale los controladores mediante el disquete incluido.

¿Cómo ajustar el puente maestro/esclavo?

En la parte trasera del lector, coloque el puente en MA para maestro, SL para esclavo o CS para selección automática. Si el disco duro es maestro en el mismo canal, configure el CD-ROM como esclavo.

¿Qué hacer si el lector no es reconocido por la computadora?

Verifique la configuración del puente (debe estar en esclavo si el disco duro es maestro), asegúrese de que el cable IDE esté correctamente conectado (cable rojo hacia el pin 1), y que la interfaz del disco duro sea IDE. Si es necesario, use la tarjeta controladora IDE auxiliar incluida.

¿Cómo usar el lector en posición vertical?

Abra la bandeja, coloque un disco de 12 cm detrás de los tres ganchos. Los CD de 8 cm no son compatibles en posición vertical. No toque la cara sin etiqueta del disco.

¿Cómo expulsar la bandeja en caso de emergencia?

Use un clip o una varilla fina para presionar en el orificio de expulsión de emergencia ubicado en el panel frontal, junto al indicador de actividad.

¿Qué tipos de CD son compatibles?

El lector admite CD-DA (audio), CD-ROM, CD-ROM XA, Photo-CD, CD-Plus/CD-Extra y CD-RW. Se aceptan discos de 12 cm y 8 cm (excepto vertical para 8 cm).

¿Cómo instalar los controladores en MS-DOS?

Inserte el disquete de instalación, escriba INSTALL en el símbolo del sistema DOS, siga las instrucciones. El programa modifica automáticamente los archivos CONFIG.SYS y AUTOEXEC.BAT para cargar GSCDROM.SYS y MSCDEX.EXE.

¿Cuál es el significado del indicador de actividad?

El indicador se enciende durante la inicialización y la lectura de datos en el disco. Indica que el lector está en funcionamiento.

¿Cómo limpiar el lector?

Evite abrir la carcasa. Limpie el exterior con un paño suave y seco. Para el disco, use un paño que no suelte pelusa, limpiando del centro hacia el borde. No use solventes.

¿Qué hacer si el lector no lee un CD?

Verifique que el disco esté limpio y sin rayones. Asegúrese de que sea compatible (consulte los formatos). Pruebe con otro disco. Si el problema persiste, revise las conexiones IDE y de audio.

MANUAL DE USUARIO CRD8360B LG

REQUISITI DEL SISTEMA

REQUISITI DI POTENZA

Para disfrutar de todas las posibilidades y functions de su unidad CD-ROM, lea este manual de usuario atentamente.

PRECAUCION: PARA REDUCIR EL RIESGO DE DESCARGA ELECTRICA NO RETIRE LA TAPA. SOLO SE PERMITE LA REPARACION A PERSONAL CUALIFICADO.

El láser utilisé en el CD-ROM pourrait darar sus ojos. No intente abrir la tapa.

Esta unidad CD-ROM utilize discos CD

ADVERTENCIA: Para reducir el riesgo de incendio o descarga electrica, no exponga este aparato a la lluvia o la humedad.

INSTALACION, USO Y PRECAUCIONES DE MANEJO

Instalacion

Evite colocar esta unidad en lugarares expuestos a:

• Durante la operación, la vibración excessiva o movimiento brusco可能导致 un mal funciona.
• Evite la exposión a Cambios repentinos de temperatura, este pueda causar una condensación dentro de lachaft.

Transporte

• Retire siempre el disco antes de mover la unidad.

CHARACTERISTICAS

Interface E-IDE.
Tiempo medio de acceso de 80ms.
Compatible con PC multimedia.
Soporta Photo CD Multisesión.
Ancho de banda de CPU(PCPCpec.)
Sistema de transferencia de datos de 36x velocidad
Sistema de buffer de datos inteligente.
Soporta audio de alta fidelidad.
Bandeja de energia sinistema caddy.
Diseñado para montaje interno.
Incorpora expulsion de emergencia.
Incorpora mandos para un control fácil de CD Audio

REQUISITOS DEL SISTEMA

IBM compatible 486SX o superior
Un minimo de memoria de 640Kb.
Disquetera de 3.5.
■ Version de MS-DOS 3.1 o superior.

ACCESORIOS SUPPLEMENTARIOS :

Nombre	Cantidad
Manual de usuario	1
Diskette instalación	1
Cable audio	1

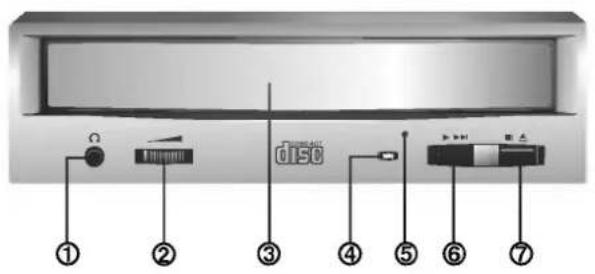

Figura 1. Vista frontal

VISTA FRONTAL

① Conector para auriculares de audio

Jack de 3,5mm para monitorizar la seals de audio.

② Control de volumen de auriculares.

Ajusta el nivel de sonido de los auriculares.

③ Bandeja de disco

Acepta un disco CD-ROM.

④ Indicador de trabajo

El indicator de trabajo luce durante la inicializacion y las operaciones de lecture de datos.

⑤ Orificio de expulsion de emergencia.

Inserte un alambre para expulsar manualmente la bandeja.

⑥ Boton de reproduccion/avance

Una vez introducido un Audio CD pulsando este botón se empezará a reproducir el Audio CD desdelaprimera pista.Pulsando este botón de nuevo se posicionará al inizio de la?siguesta pista.

⑦ Botón de aperture/cierre

Se presiona este botón para abrir o cerrar la bandeja.

Este boton solo funciona cuando la unidad está alimentada.

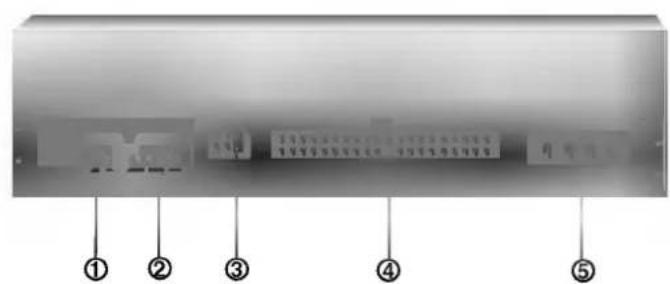

Figura 2. Vista posterior

VISTA POSTERIOR

① Conector de calidad de audio digital.

Es un conector de calidad de audio digital o de video CD. Puede enchufar este conector a su sistemas do audio digital o a su tarjeta de video CD.

② Conector de calidad de audio

El conector de salute de audio se conecta a la tarjeta de sonido.

③ Puente Maestro/Esclavo/CSEL

Estos 3 puentes son para la configuracion de la unidad CD-ROM como Maestro, Esclavo o CSEL.

Ver sección "INSTALLACION DEL HARDWARE"

④ Conector de interface

Este conector de 40 pines se utilizes para transferir y controlar las senales entre launidad CD-ROM y el PC.

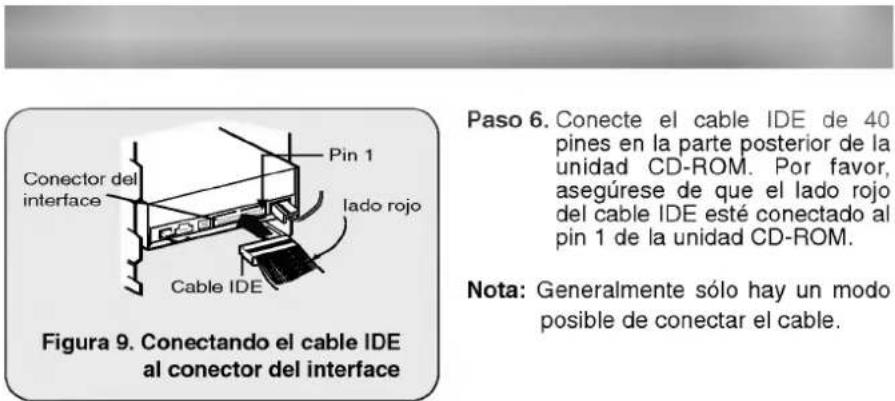

Conecte el cable IDE de 40 pines del PC a este conector.

Si utilizes una tarjeta IDE secundaria, conecte este conector a la tarjeta secundaria usingo除外 cable de 40 pines IDE.

Ver sección "INSTALLACION DEL HARDWARE"

⑤ Conector de alimentación

Conecte un cable de alimentacion desde el ordinador a este conector.

Esta seccion describe como instalar su unidad CD-ROM en su ordinador.

AVISO:

Para proteger de posibles daños a la unidad CD-ROM, a su ordinador y a dispositivos periféricos, desconecte la alimentación antes de instalar la unidad.

SELECCION MAESTRO/ESCLAVO

• Existen 3 puentes en la parte posterior de la unidad CD-ROM. Estos puentes son realizados para seleccionar el modo de la unidad como "CSEL", "MAESTRO" o "ESCLAVO". Si se retira el pvente de la posicion "CS"(CSEL), el dispositivo doit configurarse en la posicion "MA"(maestro) o "SL"(esclavo).

Si se configura el puente "CS", el dispositivo debe utilizes la senal CSEL del interface IDE para configurar el dispositivo. Los puentes de configuracion del dispositivo son accesibles desde la parte posterior de la unidad.

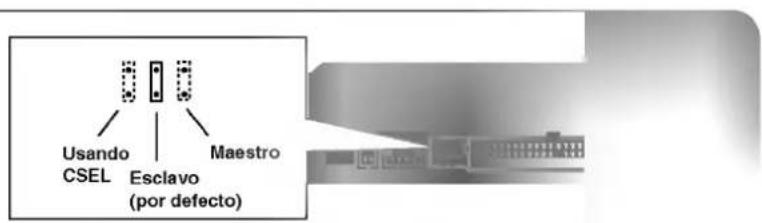

Figura 3. Posible configuración de puentes

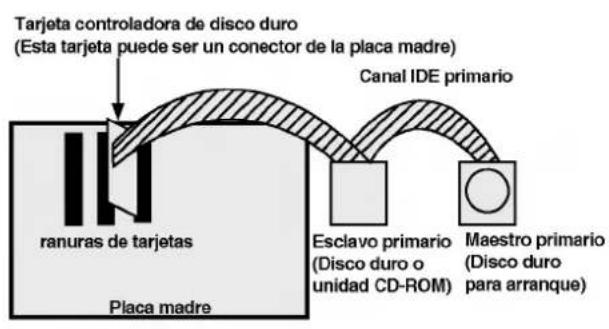

CUANDO SOLO SE UTILIZA UNA UNICA CONTROLadora IDE

La mayora de los PCs incorporean un conector IDE para soportar dos dispositivos (uno para el disco duro, el other para un secondo disco duro o una unidad CD-ROM). Este conceptor IDE se inclueta en la placal base o en una tarjeta controladora.

Esto es lo que se denomina controlador IDE primario.

En este caso, el disco duro que contiene el sistema operativo para el arranque tiene que estar en modo Maestro, y suinstitution CD-ROM deben estar en modo Esclavo.

Figura 4. Possible configuración del sistema

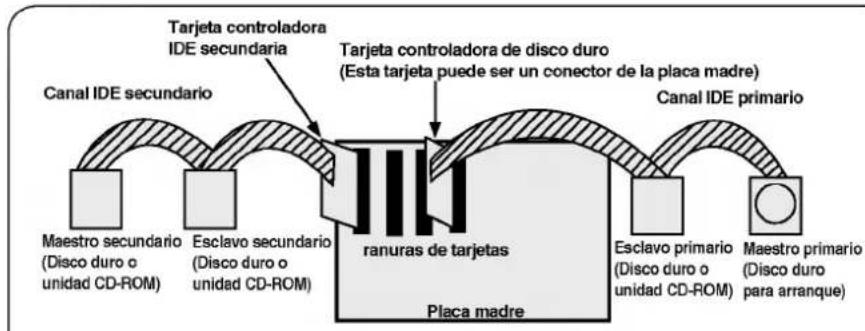

CUANDO SE UTILIZA UNA SEGUNDA CONTROLadora IDE

• Si su PC tiene una controladora IDE adicional en la plaza base o en un slot del sistema,rialquierdispositivoIDEcongestadoaestacontroladoraIDE secundaria.
  debe configurarse también como modo Maestro o modo Esclave.
  En este caso, su sistemaspuedosoparhaqutardocuartodispositivos:Maestro Primario,EsclavoPrimario,Maestro Secundario y Esclavo Secundario.
• El maestro primario tiene que ser el disco duro que contenga el sistemas operativo de arranque. Finalmente, su unidad CD-ROM pueda configurarse como Esclavo Primario, Maestro Secundario o Esclavo Secundario, ajustando los puentes situados en la parte posterior de la unidad. Para configurar el CD-ROM como Esclavo Secundario, el dispositivo maestro de esta controladoraDebe estar connectado.

Figura 5. Possible configuración del sistema

AVISO:

Si Ud. tiene el sistema con dos canales IDE (en el caso de que el PC disponga de E-IDE), no instale otra tarjeta controladora IDE secundaria en su sistemas).

MODO	CONTROLADORA IDE	PUENTES
Esclavo primo	Controladora primaria	Puente esclavo cerrado
Maestro secundario	Controladora secundaria	Puente maestro cerrado
Esclavo secundario	Controladora secundaria	Puente esclavo cerrado
Usando CSEL		Puente CSEL cerrado

MONTAJE DE LA UNIDAD CD-ROM

Figura 6. Desmontando la disquetera y las chapas de sujeción

Paso 1. Apague y desenchufe su ordenador y todos los periféricos conectados.
Paso 2. Retire la tapa del ordinador.
Paso 3. Retire de la parte frontal del ordinador la cubierta de un hueco de media alta sin utiliser.

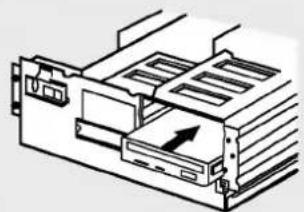

Figura 7. Montando lainstitution

Paso 4. Inserte lainstitution CD-ROM en un hueco de media alta, y asegure lainstitution atornillandola.

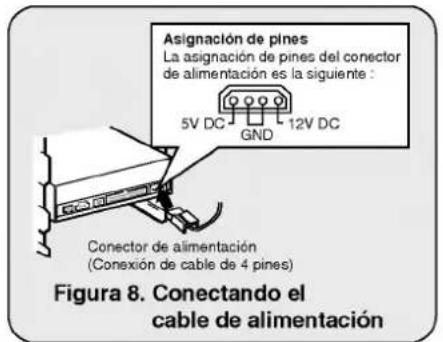

Paso 5. Conecte el cable de alimentacion firmamente en el conductor de alimentacion.

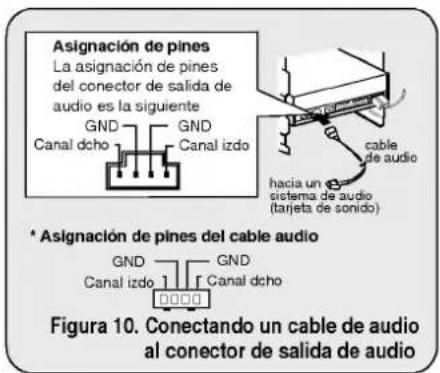

CONECTANDO EL CABLE DE AUDIO

Si desea conectar un equipo de audio o una tarjeta de sonido a launidad CD-ROM,use el cable de audio para conectar launidad al dispositivo de sonido.

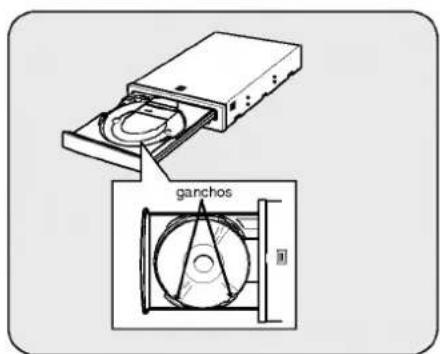

Note: Este CD-ROM puede ser utilisé en posicion vertical.

• Para utiliser CD-ROM verticalmente, abra el Cajón yonga un disco en los tres ganchos.
• No pueda usar discos de 8cm en posicion vertical.

Asegürese de colocar el disco en la posión adecuada

PROCESO DE CONFIGURación

El programa INSTALL replica las siguientesmericanas.

• Permite al usuario selectionar la unidad de disco destino en donde se instalaran los archivos gestores del dispositivo CD - ROM.
• A menos que sea modificado por el usuario, el programa INSTALLoculara el directorio (CDROM), y si no existe dicho directorio sera créé.
• Copia el archivo gestor del dispositivo CD - ROM llamado "GSCDROM.SYS", el archivo de extensiones CD-ROM de Microsoft llamado "MSCDEX.EXE" y los ARCHivos de sistemas en el directorio spécifique.
• Modifica su archivo CONFIG.SYS para específicar la localización y el nombre del gestor del dispositivo.
• Modifica su archivo AUTOEXEC.BAT para cargar el MSCDEX.
  Termina y devuelve el control al usuario.

LISTA DE ARCHIVOS QUE SERÁN INSTALADOS EN SU PC

• MSCDEX.EXE Software de extensiones CD-ROM para Microsoft MS-DOS, elrialabilita alordenador para acceder a la unidad CD-ROM.
• GSCDROM.SYS Gestor del dispositivo CD-ROM.
• EJECT.EXE Programa que permite abideir la bandeja del CD por software.
  *CLOSE.EXE Programa que permite cerrar la bandeja del CD por software.
  *LOCK.EXE Programa que desactiva el boton de aperture. La funciona lock es usada generalmente cuando se esta realizando un trabajo importante.
• UNLOCK.EXE Programa que activa el botón de aperture.

EJECUACION DEL PROGRAMA INSTALL

Paso 1. Inserte el disquete de instalación del gestor del dispositivo CD - ROM en launidad correspondiente.

Paso 2. Cambiese a la unidad A: o B: en el indicator del DOS.

Paso 3. Escribe la palabra INSTALL y pulse [ENTER].

Paso 4. El programa INSTALL comenzará a cargarse. Cuando está totalmente cargado la identificación del programa INSTALL aparecería en la pantalla.

Paso 5. Siga las instalaciones de la pantalla.

Paso 6. Si especifieduringa instalacion el directorio de destino,el programa install copiar ael archivo gestor del dispositivo CD-ROMllamado GSCDROM.SYS,el archivo MSCDEX.EXE de Microsoft CD-ROM Extension y los ARCHIVOS deutilidad al directorio especialico,modificando asi el archivo CONFIG.SYS y el AUTOEXEC.BAT.

Paso. 7. Cuando la instalación está completada, retire el disquete y vuelva a arrancar su equipo.

OPCIONES DEL PROGRAMA DE EXTENSIONES MSCDEX.EXE

Existen varias options de configuracion para el programa de extensiones CD de Microsoft.

Estas options se explican seguidamente:

PARAMETRO	DESCRIPCION
/D (nombre dispositivo)	Le comuna a MSCDEX.EXE el nombre del gestor del dispositivo (tiene que ser el mismo que fue utilisé en la expresión "D:" de la linea "DEVICE=" en el archivo CONFIG.SYS)
/E	Usar memoria expandida por MSCDEX.EXE
/L: (nombre dispositivo)	Indica la letra de unidad que se asignará a la unidad CD-ROM
/M: (valor)	Le comuna a MSCDEX.EXE cuanta memoria puede usar para caché. Por defecto es 10 (que representa 10 KB)
/V	Suministra estasfáticas del uso de la memoria, tal como cuando memoria es usada por los buffers, los datos residentes y el númeroresidente.

PROBLEMAS

• Cuando la unidad CD-ROM no funciona con el disco duro en el canal primario IDE.

(SOLUTION) 1. Compruebe los puentes Maestro/Esclavo de la unidad CD-ROM. El CD-ROM doit estar configurado en modo Esclavo.

1. Compruebe que el interfacel del disco duro sea tipo IDE.

2. Compruebe los puentes Maestro/Esclavo del disco duro. Algunas versiones antiguas de discosuros de tipo IDE estan configurados en modo Maestro Unico, la mayorfa de las vezes. En ese casopongase en contacto con el suministrador del disco duro y cambie el puente del disco duro a modo maestro.

3. Si la unidad CD-ROM sugie sin funciona con lasmericanas anteriores,gue que necesse una tarjeta IDE secundaria.Si utilizea una tarjeta IDE secundaria recuerde configurar el puente de la unidad CD-ROM en modo Maestro, si la unidad CD-ROM es el primer dispositivo queiene connectado a la tarjeta IDE secundaria.

4. Cuando OS/2 Warp no reconozca el lector CD-ROM:

1. Cuandoañada la linea de commando WIN o DOSSHELL en el AUTOEXEC. BAT, asegúrese que la linea de commando MSCDEX.EXE aparece antes que la linea de commando WIN o DOSSHELL.

GENERAL

Capacidad de datos	553 Mbyte (modo 1), 635 Mbyte (modo 2)
Diametro del disco	12 cm / 8 cm
Velocidad de rotación	7500 rpm

CHARACTERISTICAS

Interface	E-IDE
Sistema soporte	IBM PC-AT o compatible
Velocidad transferencia	Transferencia@sostenida de datos = Max 5400Kbytes/seg
Tiempo de acceso	80 ms de media (Random)
MTBF	125000 horas (10% de occupancy)
Tamanio buffer	128 Kbytes
Dataseware/bloque	2048 bytes/bloque (Modo 1 & Modo 2 Forma 1)
	2340, 2336, bytes/bloque (Modo 2)
	2324 bytes/bloque (Modo 2 Forma 2)
	2352 bytes/bloque (CD-DA)
Discos soportados	CD-DA, CD-ROM, CD-ROM XA-READY, Photo-CD
	CD-Plus/CD-Extra, CD-RW

ESPECIFICACIONES DE AUDIO

Respuesta Frequencia	20 Hz - 20 kHz ±3 dB
Rango dinámico	80 dB
RatioSEO/ruido	85 dB
THD	0,05 % a 1 KHz
Separación canales	75 dB a 1 KHz
Nivel auriculares	0.60 Vrms (33Ω)
Nivel salida lópez	0.60 Vrms ± 10% (47kΩ)
Jackenia lópez	Terminal de 4 pines
Jack auriculares	ø 3.5 mm (frontal)

ENTORNO

Temperatura

5 - 45 °C

REQUISITOS DE ALIMENTACION

12 V ± 5%Rizo < 90m Vpp5 V ± 5%Rizo < 90m Vpp

0.7A (máximo)1.2A (máximo)

NOTA: Las espécificaciones están susujetas a posibles Cambios sin previo aviso.
