Type de produit	Convecteur électrique mural avec ventilateur
Modèles	CK 15 E, CK 20 E, CKT 15 E, CKT 20 E
Dimensions (H x L x P)	46 x 33,5 x 12,3 cm
Poids	4,4 kg
Tension	120 V / 240 V / 208 V (selon modèle)
Puissance	1500 W ou 2000 W
Ampérage	12,5 A / 8,3 A / 7,5 A
Disjoncteur requis	15 A
Câble requis	14 AWG cuivre
Plage de réglage température	5 °C – 30 °C (41 °F – 86 °F)
Protection hors gel	7 °C (44,6 °F)
Niveau sonore	49,7 dB(A)
Horloge de temporisation	Oui (modèles CKT) – de 0 à 60 minutes
Utilisation avec régulateur externe	Oui (modèles CK) – pour locaux > 20 m²
Matériau du boîtier	Tôle métallique thermolaquée, côtés en matière synthétique
Montage	Mural – distances minimales : sol 50 cm, côtés 10 cm, dessus 30,5 cm
Homologation	ANSI/UL Std. 2021, CAN/CSA Std. 22.2 No. 46
Sécurité	Thermostat de sécurité, protection contre surchauffe
Entretien	Nettoyage à l’aide d’un chiffon humide et de produits non abrasifs
Garantie	Limitée – consulter la notice

FOIRE AUX QUESTIONS - CK Trend STIEBEL ELTRON

Comment allumer le chauffage CK Trend ?

Tournez le sélecteur de température vers la droite jusqu'au niveau souhaité. L'appareil s'arrête automatiquement à la température ambiante réglée. Pour les modèles CKT, assurez-vous que l'horloge de temporisation n'est pas sur 0.

Comment régler la température ?

Tournez le sélecteur de température (molette) en continu. La plage de réglage est de 5 °C à 30 °C (41 °F – 86 °F). L'appareil maintient la température choisie.

Comment utiliser la minuterie (modèles CKT) ?

Tournez le bouton de l'horloge de temporisation vers la droite pour régler une durée de fonctionnement de 0 à 60 minutes. Sans régulation, l'appareil chauffe à pleine puissance pendant cette durée.

Quelles sont les distances de sécurité à respecter ?

Maintenez une distance d'au moins 50 cm du sol, 10 cm des côtés, 30,5 cm au-dessus et 90 cm des matériaux inflammables (rideaux, meubles, etc.). Ne placez jamais d'objets combustibles sur l'appareil.

Puis-je utiliser ce radiateur dans une salle de bain ?

Oui, l'appareil convient aux salles de bain, à condition de respecter les zones de protection et les distances minimales. L'installation électrique doit être conforme aux normes locales.

Comment nettoyer le radiateur ?

Débranchez l'alimentation et attendez que l'appareil refroidisse. Nettoyez avec un chiffon humide et un produit d'entretien usuel non abrasif. Ne vaporisez jamais de nettoyant en spray dans les fentes d'aération.

Que faire si l'appareil ne chauffe pas ?

Vérifiez la température réglée et le fusible du tableau électrique. Si l'appareil s'est éteint en raison d'une surchauffe (thermostat de sécurité), attendez quelques minutes après avoir éliminé la cause (obstruction des entrées/sorties d'air). Si le problème persiste, contactez un installateur.

Comment installer le radiateur au mur ?

Fixez la fixation murale à l’aide du matériel adéquat en respectant les distances minimales. Accrochez l’appareil sur les ergots arrière, puis sécurisez avec l’équerre de fixation. Le raccordement électrique doit être effectué par un professionnel.

L'appareil est-il adapté à une utilisation en extérieur ?

Non, l'appareil est conçu uniquement pour une utilisation en intérieur. Ne l'utilisez pas à l'extérieur ni dans des locaux à risque d'incendie ou d'explosion (présence de produits chimiques, gaz, etc.).

Comment activer la protection hors gel ?

Tournez le sélecteur de température vers la gauche jusqu'en butée. La protection hors gel se déclenche automatiquement si la température ambiante descend en dessous de 7 °C (44,6 °F). Pour les modèles CKT, vérifiez que l'horloge est sur 0.

MODE D'EMPLOI CK Trend STIEBEL ELTRON

» CK 15 E » CK 20 E » CKT 15 E » CKT 20 E

Conforme à la norme ANSI/UL Std. 2021

Certifié à la norme CAN/CSA Std. 22.2 No. 46

STIEBEL ELTRON, Inc.

1.1 Généralités à propos de ce document 22

1.2 Consignes de sécurité 22

1.3 Autres repérages utilisés dans cette documentation 23

1. Sécurité 23

2.1 Utilisation conforme 23

2.2 Consignes de sécurité générales ______ 23

2.3 Homologation 24

2.4 Label de conformité 24

1. Inscrivez votre produit 24
2. Description de l'appareil 24

4.1 Utilisation avec un régulateur externe de température ambiante ____ 24

1. Utilisation CK 15 E / CK 20 E 24

5.1 Mise en marche du chauffage 24

5.2 Arrêt du chauffage / protection hors gel 24

1. Utilisation CKT 15 E / CKT 20 E 25

6.1 Mise en marche du chauffage 25

6.2 Réglage de l'horloge de temporisation ____ 25

6.3 Arrêt du chauffage / protection hors gel 25

1. Nettoyage, entretien et maintenance 25
2. Stockage 25
3. Comment remédier à un problème 25

Installation

1. Sécurité 26

10.1 Consignes de sécurité générales 26

10.2 Prescriptions, normes et directives 26

1. Description de l'appareil 26

11.1 Livraison normale 26

1. Montage 26
2. Raccordement électrique 26

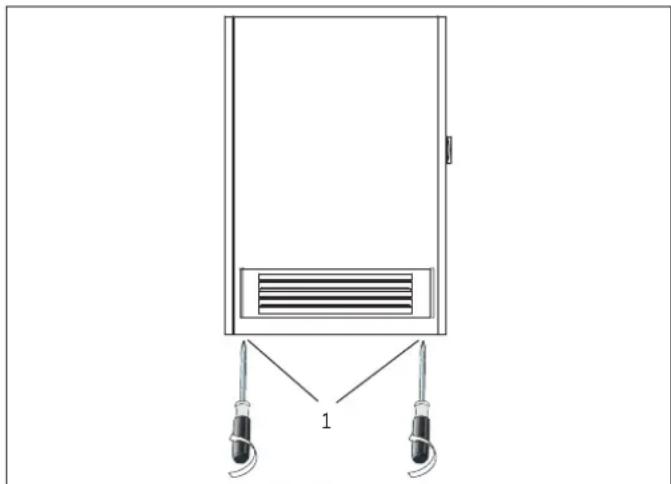

13.1 Retrait du capot avant 26

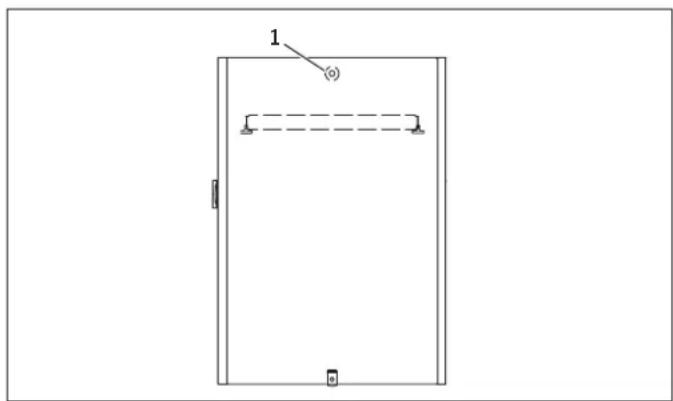

13.2 Branchement du fil au bornier 27

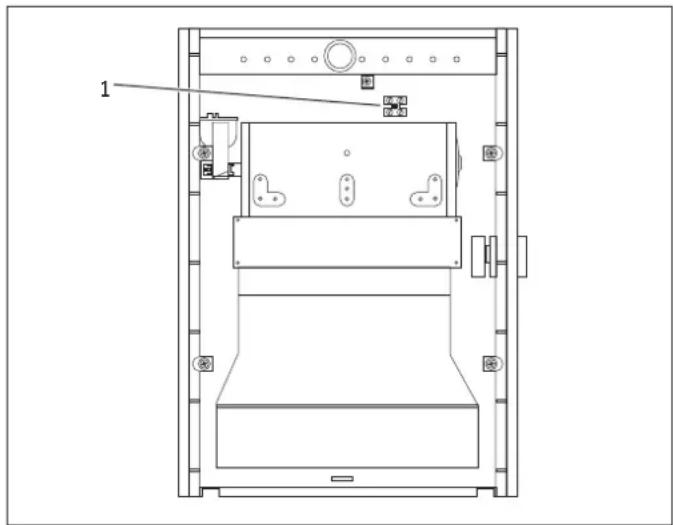

13.3 Bloc de câblage 27

1. Remise de l'appareil 27
2. Données techniques 27

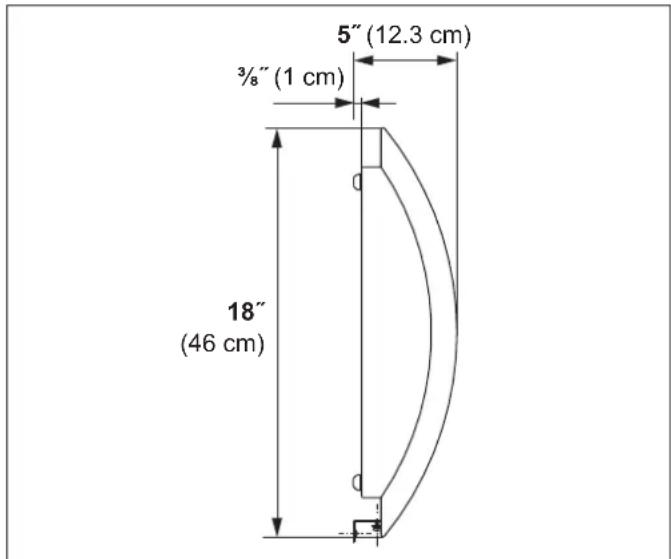

15.1 Dimensions 27

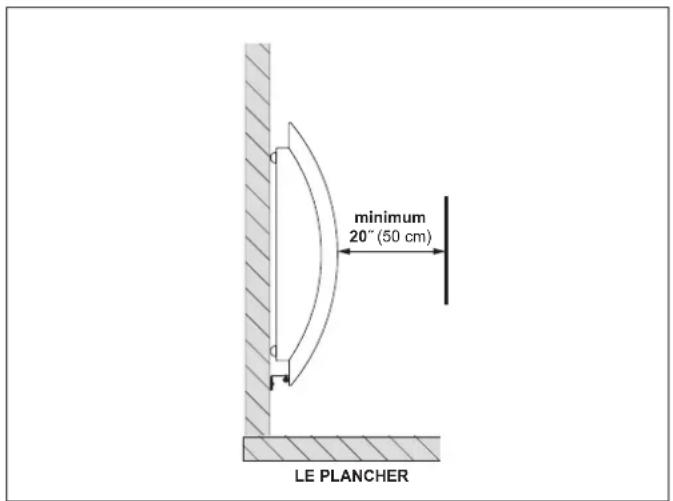

15.2 Distances minimales 28

15.3 Tableau de données 28

15.4 Schéma de câblage CK 15 E 29

15.5 Schéma de câblage CKT 15 E 29

15.6 Schéma de câblage CK 20 E 30

15.7 Schéma de câblage CKT 20 E ____ 30

1. Garantie 31

GARDER ces directives pour référence ultérieure.

Pour réduire le risque d'incendie, de choc électrique ou de blessures, respectez les directives suivantes lorsque vous utilisez des appareils électriques :

1. Lire toutes les instructions avant d'installer ou d'utiliser cet appareil de chauffage.
2. Cet appareil est chaud lorsqu'il est en marche. Pour éviter de vous brûler, ne touchez pas les surfaces chaudes avec la peau nue. Gardez les matériaux combustibles, comme les meubles, les coussins, la literie, le papier, les vêtements, etc., et les rideaux à au moins 1 m (3 pi) de distance du devant de l'appareil de chauffage et au moins à 1 m (3 pi) de distance latéralement et à l'arrière.
3. Prenez de grandes précautions lorsque tout appareil de chauffage doit être utilisé en présence ou par des enfants ou des personnes invalides, ainsi que chaque fois qu'il est laissé en marche sans surveillance.
4. Ne faites pas fonctionner tout appareil de chauffage qui aurait mal fonctionné préalablement. Débranchez le cordon électrique à la prise et faites examiner l'appareil par un électricien de bonne réputation avant de le réutiliser.

1.1 Généralités à propos de ce document

Le chapitre Mode d'emploi est à l'attention des utilisateurs et des entrepreneurs en systèmes de chauffage.

Le chapitre Installation est à l'attention des entrepreneurs en systèmes de chauffage.

Lisez attentivement ces directives avant d'utiliser l'appareil puis mettez-les de côté pour référence ultérieure. Transférez ce document à toute personne qui utilisera l'appareil.

1.2.1 Structure des consignes de sécurité

MENTION D'AVERTISSEMENT Nature du danger Sont indiqués ici les risques éventuellement encourus en cas de non-respect de la consigne de sécurité.

Sont indiqués ici les mesures permettant de pallier au danger.

1.2.2 Symboles, nature du danger

Symbole Nature du danger

Blessure

Électrocution

Brûlure

Incendie

1.2.3 Mentions d'avertissement

MENTIOND'AVERTISSE-MENT	Signification
DANGER	Caractérise des remarques dont le non-respect entraîne de graves lésions, voire la mort.
AVERTISSEMENT	Caractérise des remarques dont le non-respect peut entraîner de graves lésions, voire la mort.
ATTENTION	Caractérise des remarques dont le non-respect peut entraîner des lésions légères ou moyennement graves.

Remarque

Les remarques sont délimitées par des lignes horizontales au-dessus et en dessous du texte. Le symbole ci-contre caractérise des remarques générales.

Lisez attentivement les textes de remarque.

Symbole

Endommagements de l'appareil et pollution de l'environnement

Recyclage de l'appareil

Ne pas couvrir l'appareil

▶ Ce symbole vous indique que vous devez agir. Les actions nécessaires sont décrites étape par étape.

2. Sécurité

Respectez les consignes de sécurité et les prescriptions énoncées par la suite.

N'utilisez cet appareil que s'il est complètement installé et doté de tous les dispositifs de sécurité.

2.1 Utilisation conforme

Cet appareil est conçu pour le chauffage de locaux.

Tout emploi sortant de ce cadre est considéré comme non conforme.

DANGER d'électrocution

- Coupez l'alimentation électrique de l'appareil au disjoncteur avant de le nettoyer et attendez que l'élément chauffant soit refroidi.

DANGER incendie

N'utilisez pas l'appareil...

• lorsque les distances minimales avec les surfaces des objets voisins (mobilier, rideaux et voilages, autres textiles ou tout autre matériau inflammable) ne sont pas respectées (voir le chapitre Données techniques / Cotes et distances minimales).
• dans les locaux où existe un risque d'incendie ou d'explosion en raison de la présence de produits chimiques, poussières, gaz ou vapeurs.
• à proximité immédiate de câbles ou récipients susceptibles de contenir ou de transporter des matériaux inflammables ou explosibles.
• si des travaux de pose, de ponçage, de vitrification sont exécutés dans le local où l'appareil est installé.
• là où sont manipulés de l'essence, des bombes aérosols, de l'encaustique ou d'autres produits identiques. Aérer suffisamment le local avant de chauffer.
• après une chute de l'appareil, après un fonctionnement défaillant, si un composant de l'appareil est endommagé.

DANGER incendie

Ne posez pas sur l'appareil ou à proximité immédiate de celui-ci des objets ou des matériaux combustibles, inflammables ou isolants thermiques tels que linge, couvertures, journaux, récipients contenant de l'encaustique ou de l'essence, bombes aérosols et autres produits similaires.

Avertissement incendie

Veillez à ce qu'aucun corps étranger ne pénètre dans les ouvertures d'entrée ou de sortie d'air. Toute pénétration d'un corps étranger dans ces ouvertures risque de provoquer une électrocution ou un incendie, ou d'endommager l'appareil.

Avertissement incendie

Pour éviter tout incendie, veillez à ne jamais bloquer les ouvertures d'entrée et de sortie d'air. N'utilisez jamais l'appareil sur une surface de pose molle (lit par ex.) afin d'éviter d'obstruer les ouvertures.

DANGER surchauffe

Si l'appareil est utilisé avec une horloge de temporisation, il peut, sans régulation, ne pas cesser de chauffer le local. Si le local est petit et que les personnes qui s'y trouvent ne peuvent pas le quitter d'elles-mêmes, il convient d'assurer une surveillance permanente.

Avertissement blessure

À moins d'être supervisées ou d'avoir reçu les instructions d'usage de la personne responsable de leur sécurité, les personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales réduites ne doivent pas utiliser cet appareil.

Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.

Attention brûlures

Les surfaces de l'appareil et l'air rejeté sont chauds lorsque l'appareil est en service (plus de 90 °C (194 °F)). Pour éviter des brûlures, évitez tout contact direct de la peau nue avec les surfaces chaudes.

Endommagements de l'appareil et pollution de l'environnement

- Ne pas couvrir l'appareil.

- Ne montez pas sur l'appareil.

2.3 Homologation

- Conforme à la norme ANSI/UL Std. 2021

- Certifié à la norme CAN/CSA Std. 22.2 No. 46

2.4 Label de conformité

Voir la plaque signalétique sur l'appareil.

3. Inscrivez votre produit

Vous devez inscrire votre produit dans les 90 jours qui suivent la date d'achat sur notre site internet pour activer la garantie normale ou pour pouvoir réclamer la garantie prolongée. Rendez-vous à notre site internet à l'adresse suivante :

www.stiebel-eltron-usa.com et cliquez sur « Register Your Product » (inscrivez votre produit).

Avant de lancer le processus d'inscription, nous vous conseillons d'avoir à portée de main la documentation nécessaire, à savoir.

Modèle, Exemple : CK 15 E

Numéro apparaissant après « Nr, » (N°)

Lieu d'achat

Date d'achat

Prénom et nom de famille

Adresse courriel

Adresse postale

Numéro de téléphone

Date d'installation

En cas de questions à propos du processus d'inscription ou des options pour la garantie, veuillez contacter Stiebel Eltron USA directement en composant le [phone].

4. Description de l'appareil

L'appareil se fixe au mur et convient en particulier pour les bureaux ou ateliers, cuisines, salles de bains, laveries et locaux similaires.

L'habillage externe de l'appareil est en tôle métallique thermolaquée. Les deux parois latérales sont en matière synthétique et les organes de commande sont placés sur le côté droit.

Le ventilateur silencieux capte l'air ambiant qui est ensuite chauffé par le système de chauffe à fil nu puis soufflé uniformément par le conduit d'air chaud et la grille de sortie d'air chaud située en-dessous.

L'appareil chauffe l'air ambiant à la température réglée et maintient cette température constante.

4.1 Utilisation avec un régulateur externe de température ambiante

Vous avez la possibilité d'utiliser cet appareil dans les locaux de plus de 20 m ² (215 ft ² ) avec un régulateur externe de température ambiante acheté dans le commerce.

▶ Tournez le sélecteur de température de l'appareil vers la droite jusqu'en butée.

5. Utilisation CK 15 e / CK 20 e

1 26_07_31_0211

Sélecteur de température

5.1 Mise en marche du chauffage

La température se règle en continu. L'appareil se coupe dès que la température ambiante réglée est atteinte.

Tournez le sélecteur de température de l'appareil vers la droite jusqu'au niveau souhaité.

5.2 Arrêt du chauffage / protection hors gel

Pour assurer la protection contre le gel, assurez-vous que l'interrupteur d'alimentation est bien sur la position "On".

Tournez le sélecteur de température de l'appareil vers la gauche jusqu'en butée.

La protection hors gel est activée en cette position. Le chauffage se met automatiquement en marche si la température ambiante est inférieure à la température de protection hors gel.

6. Utilisation CKT 15 e / CKT 20 e

1 2

26_07_31_0214

1 Sélecteur de température 2 Horloge de temporisation

6.1 Mise en marche du chauffage

La température se règle en continu. L'appareil se coupe dès que la température ambiante réglée est atteinte.

▶ Tournez le sélecteur de température de l'appareil vers la droite jusqu'au niveau souhaité.

6.2 Réglage de l'horloge de temporisation

Sans régulation et avec l'horloge de temporisation, l'appareil chauffe à pleine puissance.

▶ Tournez le bouton de l'horloge de temporisation vers la droite pour régler une durée de fonctionnement comprise entre 0 et 60 minutes.

6.3 Arrêt du chauffage / protection hors gel

La protection hors gel est activée en cette position. Le chauffage se met automatiquement en marche si la température ambiante est inférieure à la température de protection hors gel.

▶ Tournez le sélecteur de température de l'appareil vers la gauche jusqu'en butée et vérifiez que l'horloge de temporisation est sur 0.

7. Nettoyage, entretien et maintenance

Cet appareil ne contient aucune pièce à entretenir par l'utilisateur.

Nettoyez l'appareil, lorsqu'il est froid, avec des produits d'entretien usuels. Évitez les produits d'entretien abrasifs et corrosifs.

Si des taches de couleur brune apparaissent sur l'enveloppe de l'appareil, nettoyez celles-ci avec un chiffon humide le plus tôt possible.

Endommagements de l'appareil et pollution de l'environnement

Ne vaporisez pas de nettoyant en spray dans la fente d'aération.

8. Stockage

Lorsque l'appareil n'est pas utilisé, rangez-le dans un endroit sec.

9. Comment remédier à un problème

Si l'appareil ne chauffe pas, vérifiez la température réglée sur l'appareil et le fusible de l'installation domestique.

L'appareil est équipé d'un thermostat de sécurité qui le coupe en cas de surchauffe. Une fois la cause éliminée (entrée ou sortie de l'air recouverte par ex.), l'appareil se remettra en marche après un temps de refroidissement de quelques minutes.

Appelez un installateur si vous ne réussissez pas à éliminer la cause. Donnez-lui le numéro indiqué sur la plaque signalétique pour qu'il puisse vous aider plus rapidement et plus efficacement (000000-0000-000000).

10. Sécurité

La maintenance et les réparations de cet équipement ne doivent être effectuées que par un technicien du service clientèle.

10.1 Consignes de sécurité générales

Nous ne garantissons un bon fonctionnement et en toute sécurité de l'appareil que si les accessoires et pièces de rechange d'origine sont employés.

Remarque

Tenez compte de la législation et des prescriptions nationales et locales.

11. Description de l'appareil

Cet appareil est un appareil de chauffage électrique direct à monter au mur. Cet appareil convient particulièrement au chauffage des locaux tels que bureaux ou ateliers, cuisines, salles de bains, laveries, etc.

11.1 Livraison normale

Les articles suivants sont livrés avec l'appareil :

- Applique murale équerre de fixation

DANGER Électrocution

• Lors de l'installation de cet appareil dans des locaux avec baignoire et/ou douche, tenez compte de la zone de protection conformément aux indications reportées sur la plaquette signalétique de l'appareil.
• Placez l'appareil de sorte que les dispositifs de commutation et de régulation ne puissent être touchés par les personnes se trouvant dans la baignoire ou la douche.

DANGER incendie

• L'appareil ne peut être fixé que sur une paroi verticale capable de résister au moins à une température de 90 °C.
• Respectez les distances minimales d'écartement avec les surfaces des objets voisins. N'installez pas l'appareil directement sous une prise électrique murale.

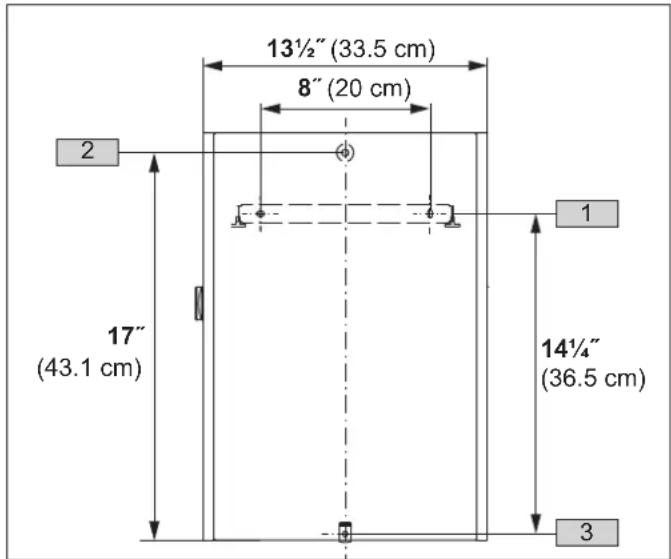

Référez-vous au plan de cotes pour l'écartement des trous pour l'applique murale. ▶ Fixez la fixation murale à l'aide du matériel de fixation adéquat. Il est possible de compenser un décalage du trou dans le sens horizontal et vertical à l'aide du trou oblong de l'applique murale.

Accrochez l'appareil de manière à ce que les deux ergots qui ressortent en haut de la paroi arrière s'agrippent dans la fente de l'applique murale.

▶ Fixez l'appareil avec l'équerre de fixation et une vis afin d'éviter qu'il ne se décroche inopinément. Accrochez l'équerre de fixation derrière la paroi arrière.

DANGER Électrocution

Exécutez tous les travaux de raccordement et d'installation électriques suivant les prescriptions.

Endommagements de l'appareil et pollution de l'environnement

Respectez les indications de la plaque signalétique. La tension spécifiée doit correspondre à la tension du secteur.

N'installez pas l'appareil directement sous une prise électrique murale.

Si vous utilisez un câble de type ROMEX, installez un connecteur ROMEX de 12 " dans l'évidement. Si vous utilisez un câble de type Greenfield, utilisez un connecteur Greenfield de 12 ".

13.1 Retrait du capot avant

Retirez les deux vis en bas de l'appareil. Une fois enlevé, le couvercle peut être retiré en le tirant vers vous.

1 Vissez les emplacements pour enlever le couvercle

13.2 Branchement du fil au bornier

Il y a un trou pour l'entrée du câble à l'arrière de l'unité. Installez un serre-câble pour éviter que le câble d'alimentation ne sorte du bornier pendant le fonctionnement.

13.3 Bloc de câblage

Faites passer le câble d'alimentation dans le trou d'entrée du câble et dans le bornier. La vis du fil de terre est située au-dessus du bornier.

1

Bloc de câblage

Consultez le tableau ci-dessous pour connaître la pression de serrage recommandée pour les vis de la plaque à bornes.

Diamètre de vis (mm) Torque (N·cm) Torque (Lbf·in)

M3.5 60-80 5.31-7.08

Utiliser la pression de serrage appropriée pour fixer les fils au bloc de câblage contribue à prévenir la perte de biens personnels et les dommages à la propriété.

14. Remise de l'appareil

Expliquez les différentes fonctions de l'appareil à l'utilisateur. Attirez particulièrement son attention sur les consignes de sécurité. Remettez les instructions d'utilisation et d'installation à l'utilisateur.

15. Données techniques

15.1 Dimensions

5" (12.3 cm) ¾" (1 cm) 18" (46 cm)

13½" (33.5 cm) 8" (20 cm) 17" (43.1 cm) 14¼" (36.5 cm) 2 1 1 3

1 Fixation murale 2 Passage des câbles électriques 3 Équerre de fixation

2 Passage des câbles électriques

3 Équerre de fixation

15.2 Distances minimales

TOUTE SURFACE DURE minimum 12" (30.5 cm) minimum 4" (10 cm) minimum 4" (10 cm) recommandé 6-8" (15-20 cm) LE PLANCHER

minimum 20" (50 cm) LE PLANCHER

L'image ci-dessus montre la distance minimale à respecter entre le convecteur et toute surface dure. Les objets inflammables comme les meubles, le papier, les vêtements et les rideaux doivent demeurer à plus de 90 centimètres (3 pieds) du convecteur.

Avertissement incendie

Ne placez jamais d'objets ou de matériaux inflammables ou isolants comme des draps, des serviettes, des couvertures, des magazines, des contenants de cire à parquets ou d'essence, des aérosols ou d'autres objets similaires sur l'appareil ou à proximité immédiate de celui-ci.

15.3 Tableau de données

CK 15 E CK 20 E
Réf. commande 074058 074057
Phase	monophasé	monophasé
Tension	120 V	240 V	208 V
Puissance de raccordement	1500 W	2000 W	1500 W
Ampérage	12.5 A	8.3 A	7.5 A
Taille requise disjoncteur	15 A	15 A	15 A
Taille de câble requise, cuivre	14 AWG	14 AWG	14 AWG
Plage de réglage	41°F - 86°F / 5°C - 30°C
Protection hors gel	44.6°F / 7°C
Bruit en fonctionnement	49.7 dB(A)
Hauteur	18.1" / 46 cm
Largeur	13.2" / 33.5 cm
Profondeur	4.8" / 12.3 cm
Poids	8.0 lb / 4.4 kg

CKT 15 E CKT 20 E
Réf. commande 230345 230346
Phase	monophasé	monophasé
Tension	120 V	240 V	208 V
Puissance de raccordement	1500 W	2000 W	1500 W
Ampérage	12.5 A	8.3 A	7.5 A
Taille requise disjoncteur	15 A	15 A	15 A
Taille de câble requise, cuivre	14 AWG	14 AWG	14 AWG
Plage de réglage	41°F - 86°F / 5°C - 30°C
Protection hors gel	44.6°F / 7°C
Bruit en fonctionnement	49.7 dB(A)
Hauteur	18.1" / 46 cm
Largeur	13.2" / 33.5 cm
Profondeur	4.8" / 12.3 cm
Poids	8.0 lb / 4.4 kg

15.4 Schéma de câblage CK 15 E

A1 R1 R2 9 >171°F ± 9°F >80°C ± 5K 9 >171°F ± 9°F >80°C ± 5K F1 F2 M 1~ M1 N1 3> X1 1 2 CK 15 E: GRD L1 N CK_15_SP_T5

A1 Module élément électrique chauffant F1 Protection contre la surchauffe M1 Ventilateur N1 Thermostat R1 Résistance électrique R2 Résistance électrique X1 Bloc de jonction

15.5 Schéma de câblage CKT 15 E

A1 R1 R2 M1 M1 9 >171°F ± 9°F >80°C ± 5K 9 >171°F ± 9°F >80°C ± 5K F1 F2 N1 3 2 T1 1 2 X1 CKT 15 E: GRD L1 N CKT_15_SP_TS

A1 Module élément électrique chauffant F1 Protection contre la surchauffe M1 Ventilateur N1 Thermostat R1 Résistance électrique R2 Résistance électrique T1 Minuterie 60 min X1 Bloc de jonction

15.6 Schéma de câblage CK 20 E

A1 R1 R2 9 >171°F ± 9°F >80°C ± 5K 9 >171°F ± 9°F >80°C ± 5K F1 F2 M 1~ M1 N1 3> X1 1 2 CK 20 E: GRD L1 L2 CK_20_DP_T5

A1 Module élément électrique chauffant F1 Protection contre la surchauffe M1 Ventilateur N1 Thermostat R1 Résistance électrique R2 Résistance électrique X1 Bloc de jonction

15.7 Schéma de câblage CKT 20 E

N1 9> T1 3 2 6 5 4 S1 1 2 X1 A1 R1 R2 F1 M 1~ M1 >171°F ± 9°F >80°C ± 5K >171°F ± 9°F >80°C ± 5K CKT 20 E: GRD L1 L2 CKT_20_DP_TS

A1 Module élément électrique chauffant F1 Protection contre la surchauffe M1 Ventilateur N1 Thermostat R1 Résistance électrique R2 Résistance électrique S1 Interrupteur bipolaire T1 Minuterie 60 min X1 Bloc de jonction

Garantie limitée

Sous réserve du respect des termes et conditions définis dans la présente garantie à vie limitée, Stiebel Eltron, Inc. (ci-après, le « Fabricant ») garantit à l'acheteur d'origine (ci-après le « Propriétaire ») que tous les chauffe-eau électrique sans réservoir (ci-après, le « Chauffe-eau ») ne doit pas (i) des fuites dues à des défauts de matériaux ou de fabrication du fabricant pendant une période de sept (7) ans à compter de la date d'achat ou (ii) l'échec en raison de défauts dans les matériaux ou de fabrication du fabricant pour une période de trois (3) ans à compter de la date d'achat. Le seul et unique recours du propriétaire dans le cadre de la garantie susmentionnée sera pour le Propriétaire de soit réparer en usine, soit remplacer le Chauffe-eau défectueux (à la discrétion du fabricant) avec soit un appareil de rechange, soit une ou des pièces ayant les mêmes caractéristiques d'exploitation. La responsabilité financière maximale du Fabricant ne pourra en aucun cas aller au-delà du prix d'achat du Chauffe-eau.

Cette garantie limitée représente la seule garantie accordée par le fabricant et annule toutes les autres garanties, orales ou écrites, express ou implicites, y compris, mais sans y être limitée, les garanties de qualité marchande ou d'aptitude à un usage particulier. Le fabricant rejette toute responsabilité pour les dommages ou frais indirects, consécutifs ou autres résultant directement ou indirectement de tout vice présent dans le chauffe-eau ou survenu lors de l'usage du Chauffe-eau. Le fabricant rejette toute responsabilité pour tout dégât des eaux ou tout autre dégât matériel encouru par le propriétaire, résultant directement ou indirectement de tout vice présent dans le Chauffe-eau ou survenu lors de l'usage du Chauffe-eau. Seul le Fabricant est autorisé à énoncer les garanties au nom du Fabricant et aucune déclaration, garantie ou autre document énoncé par une tierce partie ne saurait engager la responsabilité du Fabricant.

Le Fabricant rejette toute responsabilité pour tout dommage causé par ou en relation avec :

1. toute mauvaise utilisation ou négligence du chauffe-eau, tout accident subi par le chauffe-eau, toute modification du chauffe-eau ou tout autre usage non prévu,
2. les calamités naturelles ou toute autre circonstance sur laquelle le fabricant n'a aucun contrôle,
3. l'installation du chauffe-eau autre que conformément aux directives du fabricant et autre que conformément

aux codes de la construction en vigueur,

1. le non-respect des procédures d'entretien du chauffe-eau ou l'utilisation du chauffe-eau non conforme aux directives du fabricant,
2. l'utilisation du chauffe-eau avec une pression d'eau irrégulière ou dans le cas où le chauffe-eau serait alimenté en eau non potable pour toute durée que ce soit,
3. une installation incorrecte ou l'utilisation de matériaux incorrects par un installateur et sans relation avec les vices de fabrication ou de matériel du fabricant,
4. déplacer le Chauffe-eau de son lieu d'installation d'origine;
5. l'exposition au gel,
6. problèmes de qualité de l'eau comme l'eau corrosive, l'eau dure et l'eau contaminée par des polluants ou des additifs,

Si le Propriétaire désire renvoyer le Chauffe-eau au Fabricant pour qu'il soit réparé ou remplacé dans le cadre de cette Garantie, le Propriétaire doit d'abord obtenir l'autorisation écrite du Fabricant. Le Propriétaire doit apporter la preuve d'achat, y compris la date d'achat, et sera responsable de tous les frais de transport et de dépose. Si le Propriétaire ne peut pas apporter la preuve de la date d'achat, cette Garantie sera limitée à la période commençant à la date de fabrication estampée sur le Chauffe-eau. Le Fabricant se réserve le droit de rejeter toute couverture de la Garantie à la suite d'une inspection du Chauffe-eau par le Fabricant. Cette Garantie ne s'applique qu'au propriétaire et ne peut pas être transférée.

Certains États et Provinces n'autorisent pas l'exclusion ou la limitation de certaines garanties. Dans ce cas, les limites ci-mentionnées peuvent ne pas s'appliquer au propriétaire. Dans ce cas, la Garantie sera limitée à la période la plus courte et aux dommages et intérêts les plus faibles autorisés par la loi. Cette garantie vous octroie des droits légaux spécifiques. Il est toutefois possible que vous ayez d'autres droits en fonction de votre juridiction.

Le Propriétaire sera responsable de tous les frais de main-d'œuvre et autres encourus lors de la dépose ou de la réparation du Chauffe-eau sur le chantier. Veuillez également noter que le Chauffe-eau doit être installé de sorte qu'en cas de fuite, l'eau qui s'écoule doit couler de façon à ne pas endommager l'endroit où il est installé.

L'installation, le branchement électrique et la première mise en route de cet appareil doivent être exécutés par un prestataire qualifié.

La société rejette toute responsabilité pour toute défaillance du produit livré qui n'aurait pas été installé et mis en route conformément aux directives du fabricant.

Environnement et recyclage

Veuillez nous aider à protéger l'environnement en mettant les matériaux d'emballage au rebut conformément aux règlements nationaux relatifs au traitement des déchets.

Cette garantie n'est valide que pour le Canada et les États-Unis. Les garanties varient en fonction du pays. Veuillez vous adresser à votre représentant local Stiebel Eltron pour plus de détails sur la garantie s'appliquant à votre pays.
