MODE D'EMPLOI TV399XF1 BRANDT
Guide d'utilisation et d'installation de votre duo table vitrocéramique / hotte
Votre duo en toute sécurité. 19
Installez your duo en toute sécurité. 20
Utilisez votre table en toute simplicité. 24
Utilisez votre hotte en toute simplicité. 26
Comment préserver et entretenir votre table ?......28
Comment préserver et entretenir votre hotter ?....30
Guide de cuisson 32
tout au long de la notice,
vous signale les consignes de sécurité,
vous signale les conseils et les astuces
Vous venez d'acquérir un ensemble table et hotte BRANDT et nous vous en remercions.
Nos équipes de recherche ont donc pour vous une nouvelle génération d'appareils pour cuisiner chaque jour avec plaisir.
Cet ensemble automatique composé d'une table et d'une hotte vous assure une cuisson parfaite, sans odeur et sans fumée, quels que soient les plats que vous réalisez.
Avec des lignes pures et une esthétique moderne, votre nouvel ensemble BRANDT s'intègre harmonieusement dans votre cuisine et allie parfaitement facilité d'utilisation et performances de cuisson.
Vous trouverez également dans la gamme des produits Brandt, un vaste choix de fours, de lave-vaisselle et de réfrigerateurs intégrables, que vous pourrez coordonner à votre ensemble BRANDT.
Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées dans ce livre).
À la pointe de l'innovation, Brandt contribue ainsi à l'amélioration de la qualité de la vie quotidienne en vous apportant des produits toujours plus performants, simples d'utilisation, respectueux de l'environnement, esthétiques et fiables.
La Marque BRANDT.
Pour en savoir plus :
informations, conseils, les points de vente, les spécialistes après-vente :
| SERVICE CONSOMMATEURS BRANDT |
| BP 9526 |
| 95069 CERGY PONTOISE CEDEX |
3615 BRANDT
0,20 TTC la minute tarif en vigueur à la date d'émission du document
Tout dépannage doit être effectué par un technicien qualifié. Seuls les distributeurs de notre marque :
- Connaissent parfaitement votre appareil et son fonctionnement,
- Appliquent intégralement nos méthodes de réglage, d'entretien et de réparation,
- Utilisent exclusivement les pièces d'origine.
En cas de réclamation ou pour commander des pièces de rechange à votre distributeur, précisez-lui la référence complète de votre appareil (désignation commerciale, type de l'appareil et numéro de série). Ces renseignements figurent sur la plaque signalétique fixée à l'intérieur de l'appareil.
PIECES D'ORIGINE : demandez à votre vendeur que, lors d'une intervention d'entretien, seules des PIECES DÉTACHÉES CERTIFIÉES D'ORIGINE soient utilisées.
Utilisez votre duo en toute sécurité
Nous avons conçu ce duo de cuisson pour une utilisation par des particuliers dans un lieu d'habitation.
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à l'évolution technique.
Ce duo de cuisson est destiné exclusivement à la cuisson des boissons et denrées alimentaires, ne contient aucun composant à base d'amiant.
La hotte entièrement automatique est pilotée par la table de cuisson et s'adapte à votre puissance de cuisson. Elle ne nécessite qu'un nettoyage régulier et un changement des filtres à charbon en recyclage (voir chapitre entretien)
Si une fêlure dans la surface du verre apparaissait, déconnectez immédiatement l'appareil
, pour éviter un risque de choc électrique
Pour cela, enlevez les fusibles ou actionnez le disjoncteur
Ne plus utiliser votre table avant changement du dessus verre.
La table ne doit pas servir à entreposer quoi que ce soit.
Pour la cuisson, n'utilise jamais de feuille de papier d'aluminium, ou ne placez jamais directement sur la table des produits emballés avec de l'aluminium ou produit congelé en barquette aluminium.
L'aluminium fondrait et endommagerait définitivement votre appareil.
Ne pas brancher des appareils électriques sur une prise de courant située à proximité : assurez-vous que le câble d'alimentation n'est pas en contact avec les zones de cuisson.
Ne pas mettre de casseroles sur voire cadre ou enjoliveur (suivant modèle)
Ne pas regarder fixement les lampes halogènes des zones de cuisson.
Un nettoyeur vapeur ne doit pas être utilisé
Il est interdit de flamber des mets (les flammes aspirées risqueraient de détériorer l'appareil).
Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante.
Les réparations doivent être exclusivement effectuées par un spécialiste agréé.
Si votre cuisine est chauffée avec un appareil raccordé à une cheminée (poêle, cuisinière...), il faut installer la hotte en version recyclage.
Ne pas utiliser la hotte sans les filtres métalliques.
Hotte
Tous nos appareils ont la possibilité de fonctionner en :
EVACUATION EXTERIEUR
Gaine d'évacuation diamètre intérieur 15 cm (ou à défaut sur une gaine diamètre intérieur 12,5 cm en utilisant l'adaptateur fourni avec votre hotte).
RECYCLAGE pas de sortie extérieure filtre à charbon actif obligatoire
Non fournie avec votre appareil :
Gaine d'évacuation : elle peut être en tôle émaillée, en alu, flexible ou matière ininflammable de diamètre intérieur 15 cm ou à défaut 12,5 cm. - Filtre à charbon actif pour les hottes branchées en recyclage
Ces filtres sont disponibles chez votre revendeur sous la référence indiquée sur la plaque signalétique (voir à l'intérieur de la hotte).

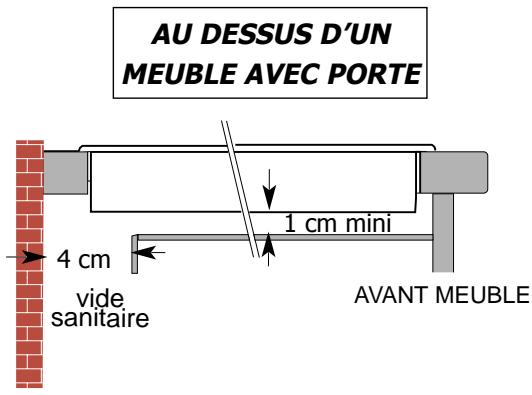

Table
Au-dessus d'un four
La table peut être encastrée directement dans le plan de travail au-dessus du four en position haute.

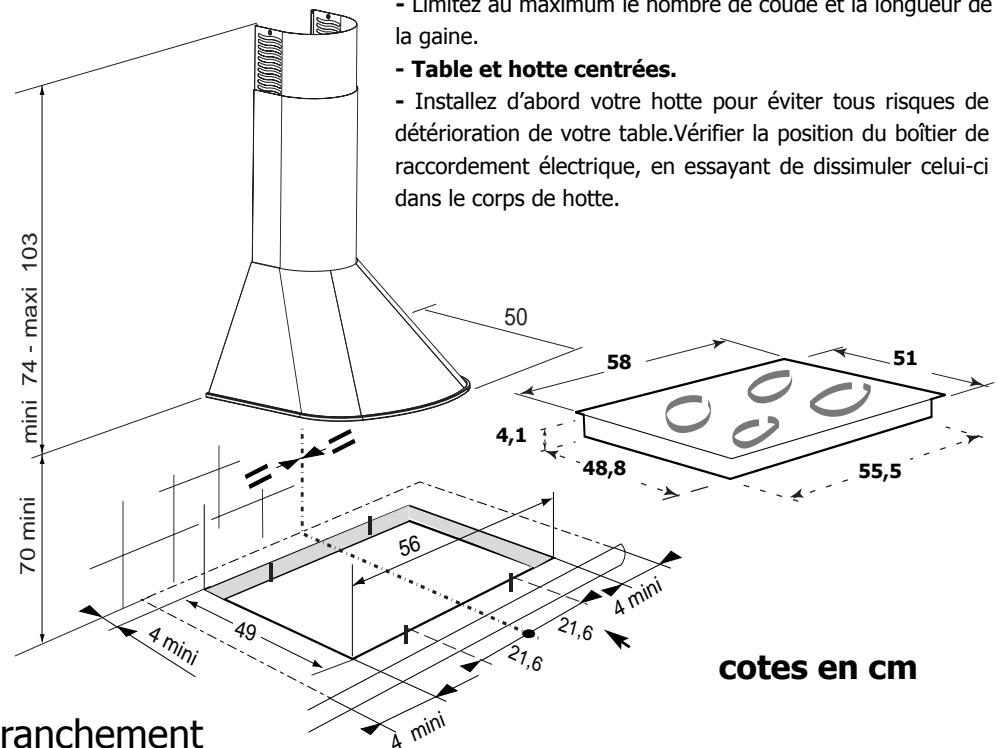

Positionnement
Votre table (220-240 V~ 50 Hz, 6,9 kW) doit être branchée sur le réseau par l'intermédiaire d'un cordon d'alimentation type H05 RRF à 3 conducteurs de 2,5 mm² ou 5 conducteurs de 1,5 mm² (dont 1 pour la terre : jaune/vert)
220-240V 400V
① L1
② L2
16 ampères
Votre hotte (220-240V~ 50 Hz-240 W) est livrée avec un câble d'alimentation H 05 VVF à 3 conducteurs de 0,75mm² (neutre, phase et terre). Fusible de 10 ou 16 ampères
Ce duo doit être branché sur le réseau par l'intermédiaire d'une prise de courant conforme à la publication CEI 60083 ou d'un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
À la mise sous tension de votre table, ou après une coupure de courant prolongée, un codage lumineux apparait sur le clavier de commande. Il disparait automatiquement au bout de 30 secondes environ, ou lors du premier appui sur une touche quelconque du clavier. Cet affichage est normal et réservé, le cas échéant, à votre service après vente. En aucun cas l'utilisateur de la table ne doit en tenir compte. Lors d'un branchement 400 V2N triphasé, en cas de dysfonctionnement de votre table, vérifier que le fil neutre est bien connecté. Les appareils doivent être placés de manière à ce que leur fiche de prise de courant soit accessible.
Lors de l'installation de la table, des précautions doivent être prises pour éviter d'endommager le câble d'alimentation avec des arêtes vives.

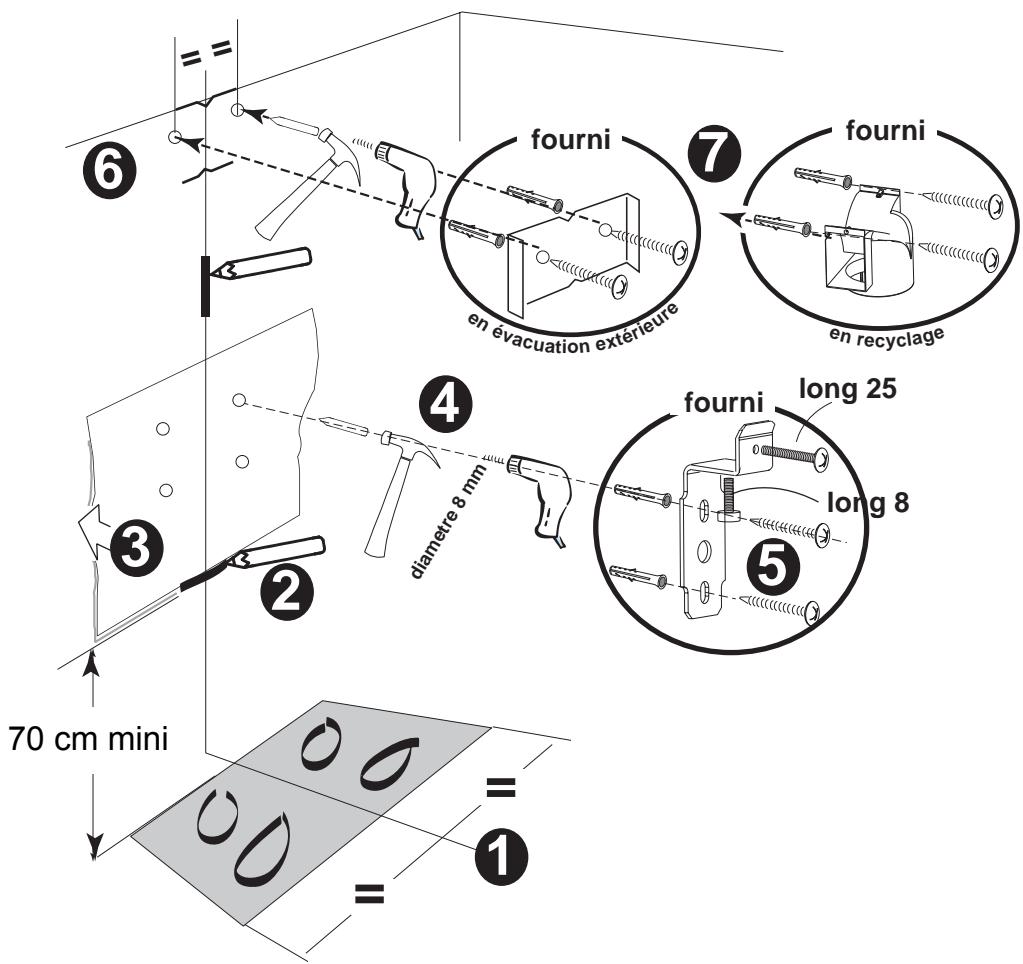

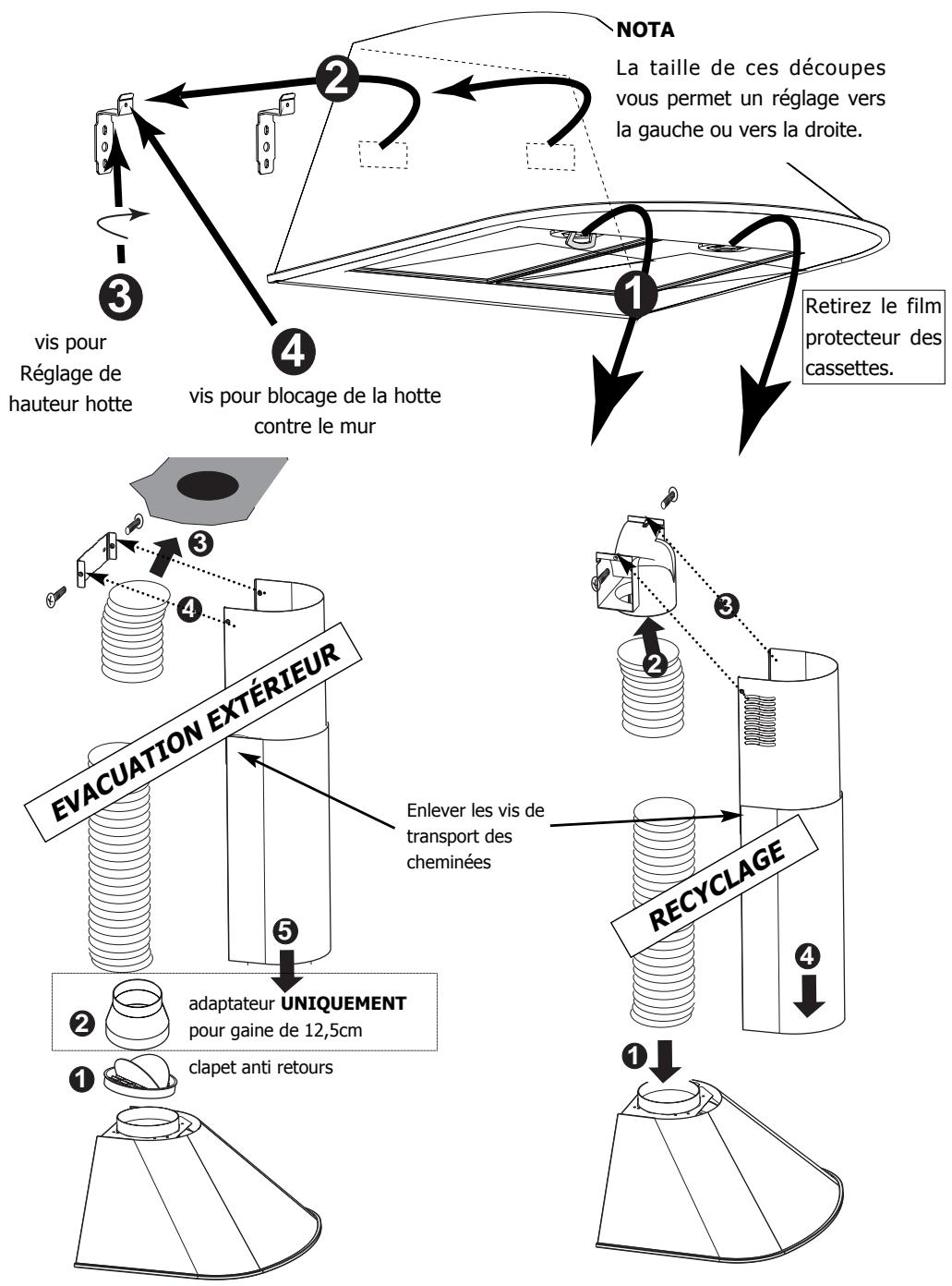

Montage du corps de hotte
L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou autre combustible.
L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.

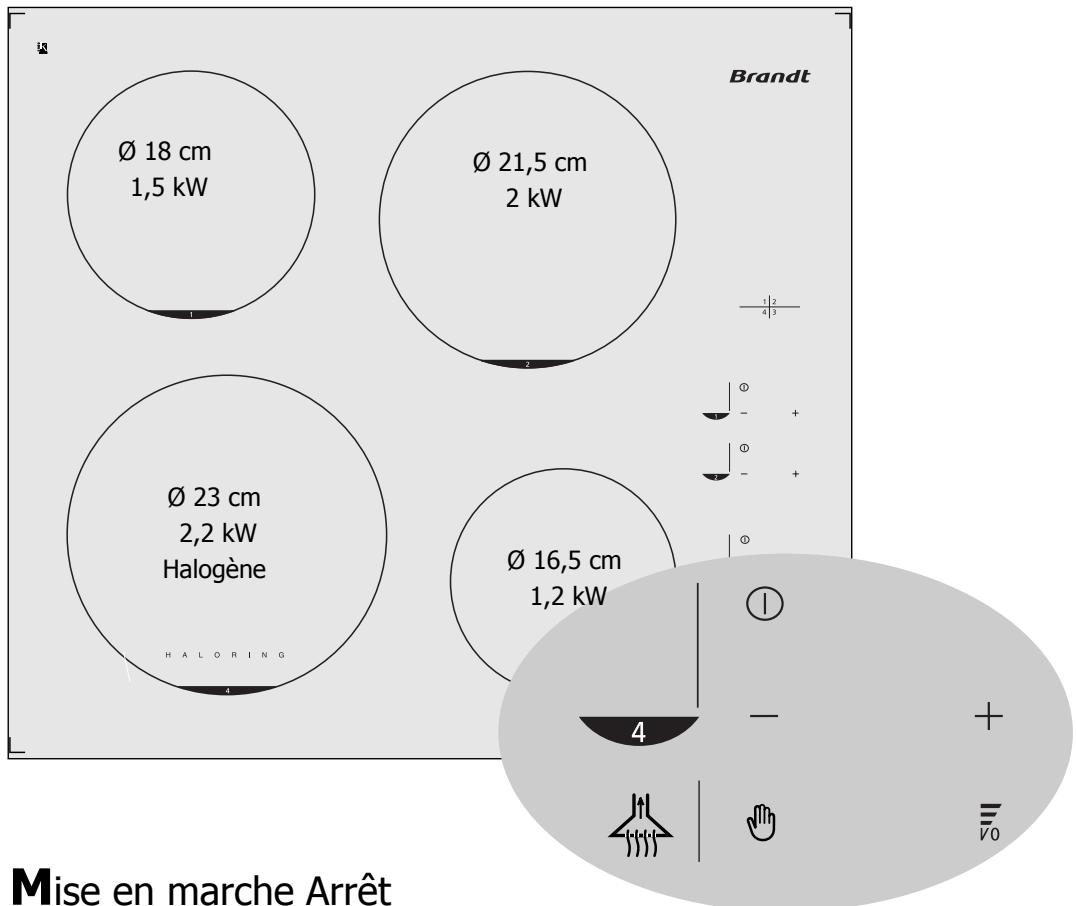

Réglage de puissance manuel
Un 0 signale que la zone concernee est allumée. vous pouvez alorsCHOISIR LA PUSSANCE DESIREE. Sans demande de puissance de votre part la zone de cuisson s'eteindra automatiquement.
Sécurité infant
verrouillage 3,4sec
Déverrouillage 3,4secs
Les commandes peuvent être verrouillées :
- soit à l'arrêt (nettoyage),
- soit pendant l'utilisation (les opérations en cours subsistent et les réglages affichés restent actifs).
Toutefois, en position verrouillée, pour des raisons de sécurité, la touche "arrêt" est prioritaire et coupe l'alimentation du foyer.
Arrêt général
Coupe tous les foyers immédiatement et la hotte suivant une temporisation d'arrêt.
Indicateur de chaleur résiduelle
Tant que le H clignote dans l'afficheur, ne pas toucher les zones de cuisson correspondantes car il y a risque de brûlure
Après une coupure de courant prolongée, un affichage lumineux peut apparaître, il s'éteindra après un appui sur une touche quelconque. Néanmoins, la température des zones de cuisson peut rester élevée.
Automatic-stop est une fonction de sécurité de la plaque.
Elle met automatiquement en marche si l'utilisateur oublie d'embrasser sa préparation en cours :
| Puisance utilisée | automatiquement le foyer s'eteind au bout de |
| comprise entre 1....4 | 8 heures |
| entre 5....7 | 2 heures |
| entre 8....9 | 1 heures |
L'affichage de la zone de chauffe concernée indique A et un "bip" sonore est émis pendant 2 minutes environ. Cet affichage A restera visible tant que vous n'aurez pas appuyé sur une touche quelconque du foyer concerné, un double bip sonore confirmera votre manoeuvre.
Utilisez votre hotte en toute simplicité

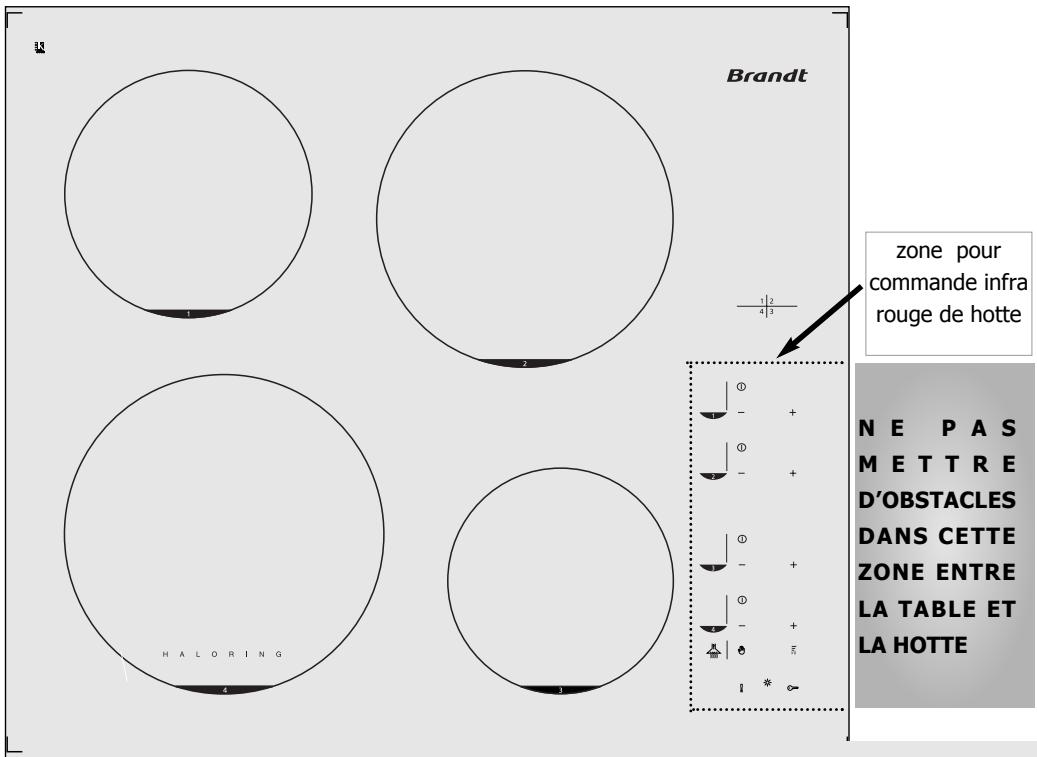

La table possède un système infra-rouge (spécifique à la hotte) qui commande électroniquement la puissance d'aspiration.
À la mise en route de la table, la lumière s'allume, la hotte est en mode automatique : Un A est affiché sur la table.
La vitesse d'aspiration de votre hotte s'adapte automatiquement en fonction de la puissance de cuisson que vous avez choisie.
Dans ce mode vous pourrez intervenir à n'importe quel moment sur le réglage de votre hotte selon des besoins spécifiques de certaines cuissons (frites, vapeur excessive...).
Vous pouvez également vous servir de votre hotte en mode manuel
La vitesse d'aspiration est entièrement sous votre contrôle, vous choisissez seul le réglage d'aspiration en appuyant sur les touches situées sur votre table.
Utilisez de préférence les zones de cuisson arrières de votre appareil de cuisson.
En mode manuel :
Nous vous recommandons de faire fonctionner cette-ci dès le début de votre cuisson.
À l'arrêt de tous les foyers, la hotte s'arrête automatiquement au bout de 1 à 4 mn suivant la vitesse d'aspiration que vous avez.
En mode automatique :
Ces critères sont pris en compte par la table, la hotte étant en fonctionnement dès le début de la mise en chauffe de vos zones de cuisson.

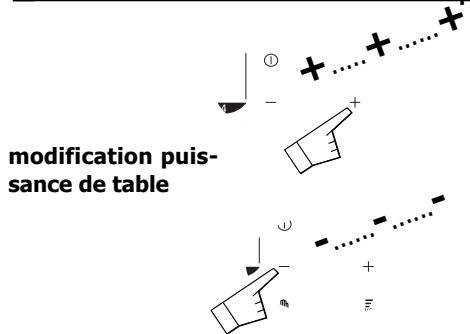

Fonctionnement automatique
vitesse d'aspiration :
arrêt... mini... moyen... maxi
Arrêt de tous les foyers
La hotte recalcule automatiquement la vitesse d'aspiration en fonction des autres foyers.
La hotte calcule automatiquement le temps d'arrêt (en fonction de la ciisson que vous avez effectué celle-ci s'arrête au bout de 1 à 4 minutes).
Modification de la puissance ou arrêt de la hotte
Appuyez sur la touche jusqu'à obtention du réglage souhaité.
Passage en mode manuel
(ou retour en fonctionnement automatique)
Modification de la puissance ou arrêt de la hotte
Appuyez sur la touche jusqu'à obtention de la puissance souhaitée.
Éviter les chocs avec les récipients:
La surface verre est très résistante, mais n'est toutefois pas incassable.
Eviter les frottements de récipients qui peuvent à la longue générer une dégradation du décor sur le dessus vitrocéramique.
Éviter les récipients à fonds rugueux ou bosselés:
Ils peuvent retenir et transporter des matières qui provoqueront des taches ou des rayures sur la table.
Centrer votre ont sur la zone de cuisson.
Utiliser un réseau de taille adaptée. Le diamètre du fond doit être égal ou supérieur au diamètre de la zone sérigraphée.
Ces défauts qui n'entraînent pas un non-fonctionnement ou une inaptitude à l'utilisation, n'entrent pas dans le cadre de la garantie.
- Vous ne devez pas
Poser des ustensiles en plastique sur la surface de cuisson lorsqu'elle est encore chaude.
Ranger dans le meuble situé sous votre table de cuisson, vos produits d'ENTRETIEN ou INFLAMMBABLES.
Laisser un récipient vide sur une zone de chauffe.
Chauffez une boîte de conserve fermée, elle risque d'éclater, cette précaution est valable bien sûr pour tout mode de cuisson.
Laisser un récipient contenant de l'huile ou de la graisse chaude sans surveillance sur les zones de cuisson
Regarder fixement les lampes halogènes des zones de cuisson.
Votre table se nettoie facilement, pour vous aider voici quelques conseils :
| TYPES DE SALISSURES | COMMENT PROCEDER | UTILISEZ |
| Légères | Bien détemper la zone à nettoyer avec de l'eau chaude, puis essuyer. | Eponges sanitaires |
| Accumulation de salissures recuites | Bien détemper la zone à nettoyer avec de l'eau chaude, utiliser un racloir spécial verre pour dégrossir, finir avec le coté gratoir d'une éponce sanitaire,puis essuyer. | Eponges sanitaires racloir spécial verre |
| Aurities et traces de calcaire | - Appliquer du vinaire d'alcool blanc chaud sur la salissure, laisser agir, essuyer avec un chiffon doux - Utiliser un produit du commerce | Pâte spécial verre vitrocéramique |
| Incrustations suite au débordements de sucres, aluminium, ou plastique fondu | - Appliquer sur la surface un produit spécial verre vitrocéramique, de préférence compteant du silicone (effet protecteur) | Produit spécial verre vitrocéramique |
Utiliser au besoin vos foyers vitroceramiques
Les récipients doivent être conçus pour la cuisine à l'électricité.
Utilisez des récipients à fond plat qui épousent parfaitement la surface du foyer :
- en acier inoxydable avec fond trimétal épais ou "sandwich".
- en aluminium avec fond dressé (lisse) écais.
- en acier émaillé.
Pour votre confort d'utilisation nous avons prévu des zones de cuisson adaptées à vos besoins, néanmoins:
Un réglage supérieur est nécessaire en cas :
- de quantités importantes
- de cuissons avec un récipient non couvert - d'emploi d'une casserole en verre ou en céramique.
Un réglage inférieur est nécessaire en cas :
- de cuisson d'aliments ayant tendance à brûler facilement
commencer avec un réglage plus faible, le réglage pouvant être augmenté si nécessaire). - de débordement (retirez le couvercle ou enlevez la casserole, puis baissez le réglage).
Économie d'énergie:
Pour finir la cuisson, éteindre le foyer, et laisser le récipient en place pour utiliser la chaleur accumulée (vous ferez ainsi des économies d'énergie).
Utilisez un couvercle le plus souvent possible pour réduire les pertes de chaleur par évaporation.
Le foyer radiant se régule
automatiquement, il s'allume et s'éteint pour maintenir la puissance sélectionnée. Ainsi, la température reste homogène et adaptée à la cuisson de vos aliments.
Enfin, la fréquence de régulation varie selon la puissance sélectionnée.
Petites pannes et remèdes
A la mise en service, toute installation disjoncte.
A la mise en service un seul côté de votre table fonctionne.
À la mise en service un affichage lumineux apparait
La table ne fonctionne pas. Les afficheurs sur le clavier restent éteints.
La table s'est arrêtée de fonctionner en cours d'utilisation et elle émet un "BIP" discontinu.
L'afficheur affiche le message E
Le branchement de votre table est défectueux.
Le branchement de votre table est défectueux.
Fonctionnement normal
L'appareil n'est pas alimenté. L'alimentation ou le raccordement est défectueux.
- Il y a eu un débordement ou un objet encombre le clavier de commande
Les circuits électroniques sont échauffés. La table s'est en sécurité thermique.
Que faut-il FAIRE?
Vérifiez votre raccordement ou la conformité du branchement.
RIEN : voir chapitre raccordement électrique
Inspectez les fusibles et le disjoncteur électrique.
Nettoyez ou enlevez l'objet et relancez la cuisson.
Laisser refroidir
Comment préserver et entretenir votre hotte
| filtre cassette Avant la première utilisation du filtre cassette, retirez le film de protection | filtre charbon actif pour les hottes installées en recyclage | |
| ENTRETIEN | IMPERATIF TOUS LES MOIS pour éviter tout risque d'accidie. | IMPERATIF TOUS LES ANS |
| RAISON | ce filtre retient les vapeurs grasses et les poussières. Il est l'élement assurant une part importante de l'efficacité de votre hotte. | Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utilisation. |
| COMMENT | avec un nettoyant ménager du commerce, puis rincez abondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale (ne pasmettre en contact avec de la vaisselle sale). | Commandez ces filtres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l'intérieur de la hotte) et notez la date de changement. |
| N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures. Pour nettoyer carrosserie et hublot d'éclairage, utilisez exclusivement des nettoyants ménagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux. | ||
| La hotte doit être mise hors tension avant que les cassettes à filtres soient enlevées etAprès nettoyage, les cassettes à filtre doivent être de nouveau fixées conformément aux instructions. | ||

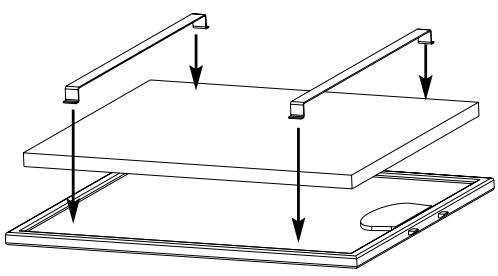

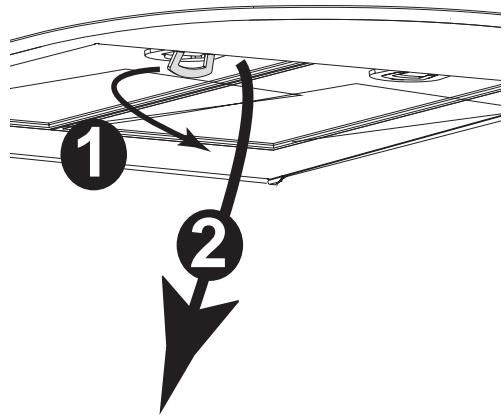

- Démontage du filtre cassette
Après nettoyage, replacez le filtre en effectuant les opérations en sens inverse.
- Montage du filtre charbon
- Retirez les cassettes.
- Placez le filtre charbon neuf sur la cassette côté intérieur de la hotte.
- Placez les 2 tringles de maintien.
- Effectuez cette opération sur toutes les cassettes.

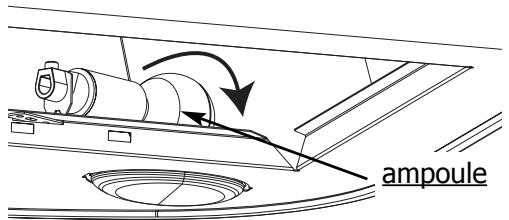

Changez les lampes
- Retirez les cassettes.
- Passez la main à l'intérieur de la hotte en face avant et dévissez l'ampoule défectueuse.
- Revissez une ampoule neuve (E14 40 W).
- Remplace les cassettes.
Avant toute intervention, mettre la hotte hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.
Guide de cuisson
| PREPARATIONS | MIJOTAGE TENIR | ||||||
| MAXI TRES VIF VIF MOYEN RÉCHAUFFAGE AU CHAUD | |||||||
| 9 | 8 7 | 6 | 5 4 | 3 2 | 1 | ||
| SOUPES | BOUILLONS POTAGES ÉPAIS | ||||||
| POISSONS | COURT-BOUILLON SURGELES | ||||||
| SAUCES | ÉPaisse à BASE DE FARINE AU BEURRE AVEC ΚEUF S (BÉARNAISE, HOLLANDAISE) | ||||||
| LÉGUMES | ENDIVES, ÉPINARDS LÉGUMES SECS POMMES DE TERRE À L'EAU POMMES DE TERRE RISSOLÉES POMMES DE TERRE SAUTÉES DÉCONGÉRATION DE LÉGUMES | ||||||
| VIANDES | VIANDES PEU ÉPAISES STEAKS POÉLES GRILLADE (GRIL FONTE) | ||||||
| FRETURE | FRITES SURGELEES FRITES FRAICHES | ||||||
| VARIANTES | AUTO-CUISEUR COMPOTES CREPES Creme ANGLAISE CHOCOLAT FONDU CONFITURES LAIT ΚEUF SUR LE PLAT PATES | ||||||
Les puissances maximales sont réservées aux fritures et montées rapides à ébullition.
