| Type de produit | Système micro sans fil UHF |
| Marque | Renkforce |
| Modèle | BM7200 |
| Fréquence radio | 863 – 865 MHz |
| Nombre de canaux | 21 canaux par voie audio |
| Puissance d'émission | 10 mW |
| Portée maximale | 25/30 m (champ libre) |
| Alimentation station réceptrice | 12 V/CC, 500 mA via bloc secteur 100-240 V/CA |
| Alimentation microphone sans fil | 2 piles AA 1,5 V |
| Alimentation émetteur de sac | 2 piles AA 1,5 V |
| Dimensions microphone (Ø x H) | env. 55 x 286 mm |
| Poids microphone (sans piles) | env. 320 g |
| Dimensions émetteur de sac (L x H x P) | 63 x 105 x 30 mm |
| Poids émetteur de sac (sans piles) | env. 100 g |
| Fonctions principales | Écran LCD, réglage volume par canal, sorties XLR et Jack, recherche de canaux, couplage IR, fonction muet, arrêt automatique |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits agressifs |
| Sécurité | Utilisation en intérieur uniquement ; éviter l'humidité ; ne pas ouvrir ni modifier |
| Contenu de l'emballage | Station réceptrice, microphone sans fil, émetteur de sac, casque, bloc secteur, câble audio 6,35 mm, supports rack, vis, piles AA (x4), mode d'emploi |
FOIRE AUX QUESTIONS - BM7200 Renkforce
Questions des utilisateurs sur BM7200 Renkforce
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Microphone au format PDF gratuitement ! Retrouvez votre notice BM7200 - Renkforce et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BM7200 de la marque Renkforce.
MODE D'EMPLOI BM7200 Renkforce
N° de commande 1491921 Page 40 - 58
- Introduction......41
- Explication des symboles....41
- Utilisation prévue 42
- Contenu d'emballage....42
- Caractéristiques et fonctions....43
- Consignes de sécurité 43
a) Généralités....43 b) Appareils électriques....44 c) Bloc d'alimentation 44 d) Mise en place 45 e) Piles....45 f) Intensité sonore....45
- Éléments de fonctionnement 46
a) Station réceptrice....46 b) Microphone sans fil....47 c) Émetteur de sac....47
- Installation et montage du rack....48
- Raccordement et préparations 48
a) Raccordement de la station réceptrice....48 b) Branchement au secteur....49 c) Émetteur de sac....49 d) Casque....49
- Insertion des piles....50
a) Microphone sans fil....50 b) Émetteur de sac....50
- Utilisation 50
a) Station réceptrice....51 b) Microphone sans fil....53 c) Émetteur de sac....53 d) Couplage du microphone sans fil/de l'émetteur de sac avec la station réceptrice....54 e) Lecture audio....54
- Guide de dépannage....55
- Entretien et nettoyage....56
- Déclaration de conformité (DOC) 57
- Élimination des déchets....57
a) Produit....57 b) Piles/accumulateurs....57
- Données techniques....58

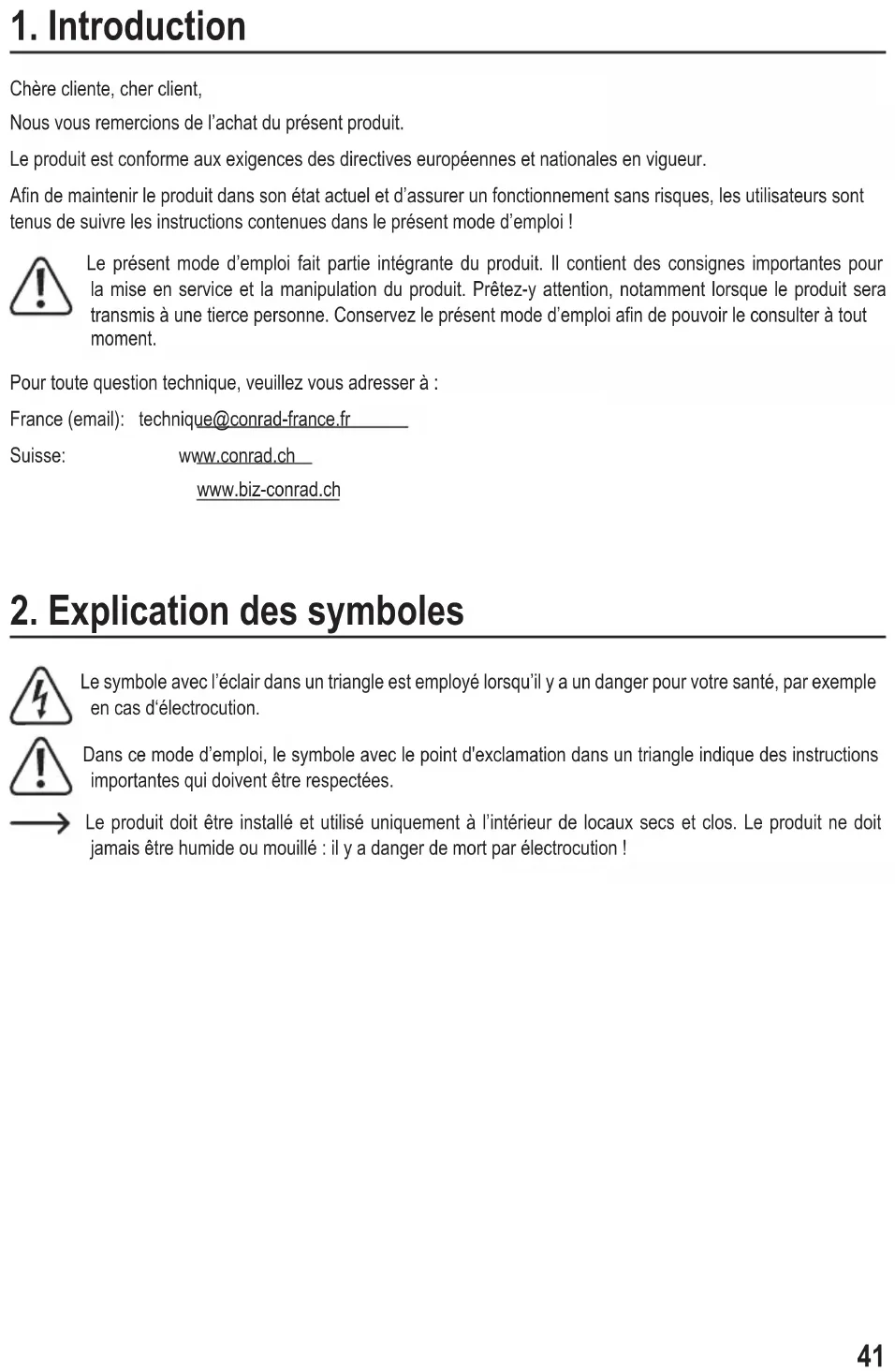

1. Introduction
Chère cliente, cher client,
Nous vous remercions de l'achat du présent produit.
Le produit est conforme aux exigences des directives européennes et nationales en vigueur.
Afin de maintenir le produit dans son état actuel et d'assurer un fonctionnement sans risques, les utilisateurs sont tenus de suivre les instructions contenues dans le présent mode d'emploi !
Le présent mode d'emploi fait partie intégrante du produit. Il contient des consignes importantes pour la mise en service et la manipulation du produit. Prêtez-y attention, notamment lorsque le produit sera transmis à une tierce personne. Conservez le présent mode d'emploi afin de pouvoir le consulter à tout moment.
Pour toute question technique, veuillez vous adresser à :
Le symbole avec l'éclair dans un triangle est employé lorsqu'il y a un danger pour votre santé, par exemple en cas d'électrocution.
Dans ce mode d'emploi, le symbole avec le point d'exclamation dans un triangle indique des instructions importantes qui doivent être respectées.
Le produit doit être installé et utilisé uniquement à l'intérieur de locaux secs et clos. Le produit ne doit jamais être humide ou mouillé : il y a danger de mort par électrocution !
3. Utilisation prévue
L'ensemble microphone sans fil sert à la conversion de signaux acoustiques (ondes sonores) en signaux électriques et à la transmission de ces signaux via une liaison radioélectrique.
Le signal de sortie audio de bas niveau de la station réceptrice doit être seulement raccordé à des entrées audio d'appareils audio compatibles.
La station réceptrice est homologuée seulement pour le raccordement sur la tension alternée 100 - 240 V/CA, 50/60 Hz via le bloc d'alimentation fourni.
L'utilisation est uniquement autorisée en intérieur, dans les locaux fermés ; l'utilisation en plein air est interdite. Impérativement éviter tout contact avec l'humidité, par ex. dans la salle de bains, etc.
Veuillez observer lors de l'utilisation de ce produit les règlementations nationales qui prévalent dans votre pays et qui concernent le fonctionnement radio piloté.
Pour des raisons de sécurité et d'homologation, toute transformation et/ou modification du produit est interdite. Si vous utilisez le produit à d'autres fins que celles décrites précédemment, cela risque d'endommager le produit. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que court-circuit, incendie, électrocution. Lisez attentivement le mode d'emploi et conservez-le. Ne transmettez le produit à des tiers qu'accompagné de son mode d'emploi.
Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés.
4. Contenu d'emballage
- Station réceptrice avec antennes
- Microphone sans fil
- Casque microphone
- Émetteur de sac
- Bloc d'alimentation
- Câble audio de 6,35 mm • 2 équerres de montage
- 5 vis • 4 piles de 1,5 V, type AA
- Mode d'emploi
Mode d'emploi actualisé
Téléchargez les instructions actualisées du mode d'emploi via le lien www.conrad.com/downloads ou scannez le code QR illustré. Suivez les instructions du site Internet.
5. Caractéristiques et fonctions
- Affichage de l'écran à CL
- Bouton de réglage du volume séparé des canaux audio
- Sorties XLR séparées pour chaque microphone • 21 canaux
- Fonction de recherche du canal
6. Consignes de sécurité
Lisez le mode d'emploi avec attention en étant particulièrement attentif aux consignes de sécurité. En cas de non-respect des consignes de sécurité et des informations données dans le présent mode d'emploi pour une utilisation correcte de l'appareil, nous déclinons toute responsabilité en cas de dommage personnel ou matériel consécutif. En outre, la responsabilité/garantie sera alors annulée.
- Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
- Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet pour enfants très dangereux.
- Gardez le produit à l'abri de températures extrêmes, de la lumière du soleil directe, de secousses intenses, d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants.
- N'exposez pas le produit à des contraintes mécaniques.
- Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégez-le d'une utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit :
- présente des traces de dommages visibles;
- le produit ne fonctionne plus comme il devrait,
- a été stocké pour une période prolongée dans des conditions défavorables ou bien
- a été transporté dans des conditions très rudes.
- Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de faible hauteur, l'appareil peut être endommagé.
- Respecter également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à cet appareil.
- Ne faites jamais fonctionner l'appareil sans surveillance.
- Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l'appareil.
- Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste ou un atelier spécialisé.
- Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su répondre, nous vous prions de vous adresser à notre service technique ou à un expert.
B) appareils électriques
- Ne versez jamais de liquides sur des appareils électriques et ne placez aucun objet rempli de liquides à proximité de l'appareil ! Si du liquide ou un objet devait toutefois pénétrer à l'intérieur de l'appareil, mettez d'abord la prise de courant correspondante hors tension (déconnectez par ex. le coupe-circuit automatique) et débranchez ensuite la fiche de la prise de courant. N'utilisez ensuite plus le produit et confiez-le à un atelier spécialisé.
- N'allumez jamais l'appareil immédiatement quand il vient d'être transporté d'une pièce froide dans une pièce chaude. L'eau de condensation qui en résulte pourrait, dans des conditions défavorables, détruire l'appareil. Il y a en plus danger de mort par Électrocution au niveau du bloc d'alimentation ! Avant de connecter et d'utiliser le produit, attendez qu'il ait atteint la température ambiante. Selon les cas, cela peut prendre plusieurs heures.
C) bloc d'alimentation
- Le bloc d'alimentation est fabriqué selon la classe de protection II. Comme source de tension, il convient d'utiliser uniquement une prise de courant conforme (100 – 240 V/CA, 50/60 Hz) raccordée au réseau d'alimentation public.
- Si le bloc d'alimentation est endommagé, ne le touchez pas : il existe un danger de mort par électrocution ! D'abord, coupez la tension d'alimentation de la prise du réseau sur laquelle le bloc d'alimentation est branché (déconnecter le coupe-circuit automatique ou retirer le fusible ; couper le disjoncteur différentiel FI de sorte que la prise de courant soit déconnectée de la tension de réseau sur tous les pôles). Seulement après, débranchez le bloc d'alimentation de la prise de courant. Mettez au rebut le bloc d'alimentation endommagé en respectant l'environnement. Remplacez-le par un autre du même type.
- La prise électrique doit se trouver à proximité de l'appareil et être facilement accessible.
- Utilisez uniquement le bloc d'alimentation fourni comme source d'alimentation électrique.
- Comme source de tension pour le bloc d'alimentation, utilisez uniquement une prise de courant en parfait état de marche et qui soit raccordée au réseau d'alimentation public. Avant de brancher le bloc d'alimentation, vérifief si la tension indiquée sur le bloc d'alimentation correspond à la tension délivrée par votre compagnie d'électricité.
- Après l'utilisation, débranchez le bloc d'alimentation de la prise de courant.
- Les blocs d'alimentation ne doivent jamais être branchés ou débranchés en ayant les mains mouillées.
- Ne tirez jamais sur le câble pour débrancher le bloc d'alimentation de la prise de courant ; retirez-le en le saisissant au niveau de la zone de préhension prévue à cet effet.
- Pour des raisons de sécurité, retirez le bloc secteur de la prise de courant par temps d'orage.
Mise en place
- Assurez-vous que lors de l'installation le câble ne soit pas endommagé par pincements, pliages et arêtes vives.
- Placez les câbles de façon à éviter que des personnes ne trébuchent ou ne restent accrochées à ceux-ci. Cela entraîne des risques de blessures.
- Ne positionnez pas de flammes, comme p. ex. des bougies allumées, qui pourraient se révéler être une source d'incendie, sur ou à proximité du produit.
- N'utilisez pas l'appareil dans des régions tropicales, mais seulement dans un climat tempéré.
- La circulation d'air autour du produit ne doit pas être entravée par des objets tels que magazines, nappes, rideaux, etc. Cela empêche l'évacuation de la chaleur du produit et peut entraîner une surchauffe (risque d'incendie).
- Ne perforez pas de trous dans le boîtier pour fixer l'appareil car l'appareil peut être endommagé et la sécurité peut être compromise.
- Lors de l'installation du produit, veillez à choisir un emplacement sécurisé et une surface stable. Si la station réceptrice venait à tomber, il existe un risque de blessures corporelles.
- Vérifiez l'appareil avant sa mise en service afin de détecter tout dommage. Si vous en découvrez, ne le mettez pas en service, mais adressez-vous à un technicien spécialisé ou à notre service.
- Toutes les personnes qui doivent utiliser, installer, mettre en route, faire fonctionner ou effectuer la maintenance de ce produit doivent être formées en conséquence et qualifiées, et doivent respecter ce mode d'emploi.
E) piles
- Respecter la polarité lors de l'insertion des piles.
- Retirer les piles de l'appareil s'il n'est pas utilisé pendant longtemps afin d'éviter les dégâts causés par des fuites. Des piles qui fuient ou qui sont endommagées peuvent provoquer des brûlures acides lors du contact avec la peau; l'utilisation de gants protecteurs appropriés est par conséquent recommandée pour manipuler les piles corrompues.
- Garder les piles hors de portée des enfants. Ne pas laisser traîner de piles car des enfants ou des animaux pourraient les avaler.
- Il convient de remplacer toutes les piles en même temps. Le mélange de piles anciennes et de nouvelles piles/accumulateurs dans l'appareil peut entraîner la fuite de piles et endommager l'appareil.
- Les piles ne doivent pas être démontées, court-circuitées ou jetées au feu. Ne jamais recharger des piles non rechargeables. Il existe un risque d'explosion !
F) Intensité sonore
- Il est déconseillé d'écouter de la musique de manière prolongée à un volume sonore excessif. Cela peut occasionner des troubles auditifs.
7. Éléments de fonctionnement
a) Station réceptrice
1 Touche SET 2 Touche UP 3 Interrupteur marche/arrêt POWER 4 Bouton de réglage du volume VOLUME. A/ VOLUME. B 5 Capteur IR IR 6 Touche DOWN 7 Affichage de l'écran à CL
8 Antenne ANT-B 9 Raccordement XLR CH. B 10 Raccordement XLR CH. A 11 Prise jack MIX OUTPUT 12 Prise de raccordement électrique DC INPUT 13 Antenne ANT-A
b) Microphone sans fil
Émetteur de sac
8. Installation et montage du rack
Ne placez pas la station réceptrice sur une surface molle comme p. ex. un tapis, un lit, etc.
appareil possédant de forts champs électriques ou magnétiques, tel que transformateur, moteur, téléphone sans fil, appareil radio piloté, etc., ne doit se trouver à proximité car ils peuvent affecter le fonctionnement de l'appareil.
Le produit peut aussi être affecté par des interférences (irradiation) de tuners, des postes de télévision etc.
Maintenez la plus grande distance possible de tels appareils. Aussi des surfaces en métal, des parois en béton armé etc. dans le secteur de la transmission peuvent réduire la portée.
N'installez jamais l'appareil sur la surface de meubles de valeur ou délicats sans une protection suffisante. → Veuillez noter que la station réceptrice doit être idéalement positionnée ou installée dans un espace libre de 100 cm minimal de tous côtés.
- Positionnez l'appareil sur une surface plane, horizontale, stable, propre et sèche.

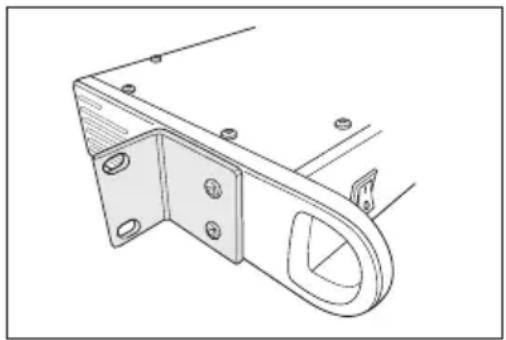

- Pour un montage sur rack, deux équerres de montage sont jointes au contenu de l'emballage. Vissez une équerre de chaque côté, comme cela est représenté sur l'illustration ci-contre.
- Si besoin, l'équerre peut être tournée à 180°.
Raccordement de la station réceptrice
Pour le raccordement des sorties, utilisez seulement ici un câble jack ou XLR blindé compatible. Lors de l'utilisation d'autres câbles, des interférences peuvent apparaître.
Pour éviter les distorsions ou désadaptations, utilisez seulement des câbles appropriés et compatibles. Il est important que vous respectiez et suiviez également les instructions des modes d'emploi des appareils que vous souhaitez raccorder.
- Éteignez la station réceptrice (interrupteur marche/arrêt POWER (3) sur la position 0) et débranchez le bloc d'alimentation de l'alimentation électrique.
- Éteignez votre appareil audio (table de mixage, etc.), sur lequel la station réceptrice est raccordée, et débranchez-le de l'alimentation en courant.
- Raccordez les entrées audio/entrée audio de votre appareil audio aux sorties audio de la station réceptrice :
- Lorsque les signaux des deux émetteurs doivent être transférés séparément, reliez les sorties XLR CH. A (10) et CH. B (9) avec deux entrées de l'appareil audio (p. ex. table de mixage).
- Si les signaux des deux émetteurs doivent être transmis ensemble, raccordez le câble audio de 6,35 mm à la prise jack MIX OUTPUT (11) et une entrée compatible à l'appareil audio.
B) Branchement au secteur
En cas d'incident, le bloc d'alimentation doit pouvoir être débranché rapidement et facilement de l'alimentation en courant.
Ne laissez pas le fil du bloc d'alimentation entrer en contact avec d'autres fils.
La prudence s'impose lors de la manipulation des fils d'alimentation et des prises secteur. La tension secteur peut provoquer une électrocution mortelle.
- Éteignez la station réceptrice (interrupteur marche/arrêt POWER sur la position 0).
- Reliez la fiche ronde du fil de raccordement du bloc d'alimentation à la prise de raccordement électrique DC INPUT (12) à la station réceptrice.
- Branchez le bloc d'alimentation sur une prise murale installée en bonne et due forme.
Émetteur de sac
Il existe la possibilité de raccorder une guitare électrique ou un micro-cravate via un câble jack adapté à l'émetteur de sac (via la prise jack (26)). Respectez absolument les instructions du mode d'emploi concernant la guitare et/ou le micro-cravate.
- Si vous souhaitez utiliser l'émetteur de sac avec le casque ci-joint, branchez la fiche jack du câble de raccordement du casque sur la prise jack (26) de l'émetteur de sac. Tournez la fiche dans la prise pour vous assurer qu'elle tienne bien.
- L'émetteur de sac peut être attaché à une ceinture avec son clip de ceinture (22).
Casque

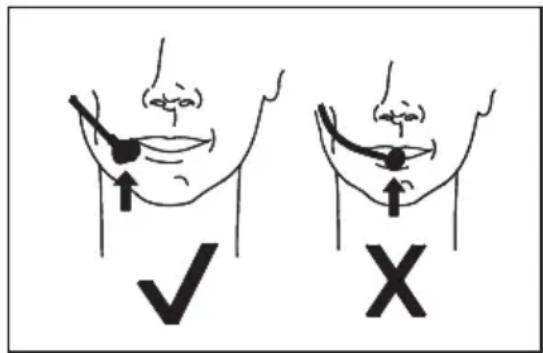

- Portez le casque sur votre tête. Observez les illustrations ci-contre pour apprécier la position correcte et incorrecte.
- Le volume du casque peut être directement réglé sur l'émetteur de sac avec le bouton VOL (27).
En insérant des piles, les indications de polarité dans le compartiment des piles doivent être respectées.
Remplacez les piles par des nouvelles du même type, si l'appareil ne réagit plus ou s'éteint.
Afin d'empêcher que les piles fuissent, enlevez-les du compartiment des piles, si vous n'utilisez pas l'appareil sur une longue période.
Les piles déchargées du microphone sans fil et de l'émetteur de sac sont affichées par le symbole □. Remplacez les piles déchargées par des nouvelles.
Microphone sans fil
- Dévissez l'embout (15) dans le sens inverse des aiguilles d'une montre, afin d'ouvrir le compartiment des piles.
- Insérez deux piles de type AA dans le compartiment des piles (14).
- Révissez l'embout et tirez un peu sur celui-ci.
Émetteur de sac
- Le compartiment des piles (23) est intégré à l'avant de l'émetteur.
- Appuyez légèrement sur les surfaces de préhension situées des deux côtés du couvercle du compartiment des piles (24) et tirez le couvercle vers l'avant. Le compartiment des piles est ouvert.
- Insérez deux piles de type AA dans le compartiment des piles.
Notez la position du capteur IR (25) qui vous est nécessaire plus tard pour le raccordement.
- Refermez le couvercle. Assurez-vous lors de cette opération que l'enclenchement du couvercle soit audible.
11. Utilisation
Tournez les boutons de réglage du volume de tous les appareils sur zéro avant d'alimenter en courant et d'allumer la station réceptrice. Des dommages ne sont pas exclus, si vous ne suivez pas cette instruction.
- La lecture du microphone sans fil et de l'émetteur de sac (avec casque) peut être réalisée en même temps :
- Les canaux CH. A et CH. B sont ici nécessaires;
- le microphone sans fil et l'émetteur de sac reçoivent ici deux assignations de canaux différentes.
- Les canaux audio CH. A et CH. B ont leurs propres réglages de volume.
- Le couplage du microphone sans fil et de l'émetteur de sac (avec casque) à la station réceptrice s'effectue via les capteurs IR.
Avant de débrancher les raccordements des appareils audio, tournez tous les boutons de réglage du volume sur zéro et éteignez la station réceptrice.
Station réceptrice
- Arrangez les antennes ANT-A (13) et ANT-B (8) verticalement (90°). Selon la position de la station réceptrice, il peut être utile de régler les antennes pour améliorer la réception.
- Afin d'allumer la station, placez l'interrupteur marche/arrêt POWER sur la position I. L'affichage de l'écran à CL (7) s'allume. La station réceptrice est prête à l'emploi.
- Pour éteindre la station réceptrice, placez l'interrupteur marche/arrêt POWER sur la position 0.
- Réglez la force du volume du canal audio A (CH. A) et du canal audio B (CH. B) avec les boutons de réglage du volume correspondants VOLUME A (4) et VOLUME B (4).
- Le canal audio A et le canal audio B se laissent indépendamment régler. Reportez-vous à la description qui suit concernant l'affichage de l'écran à CL.

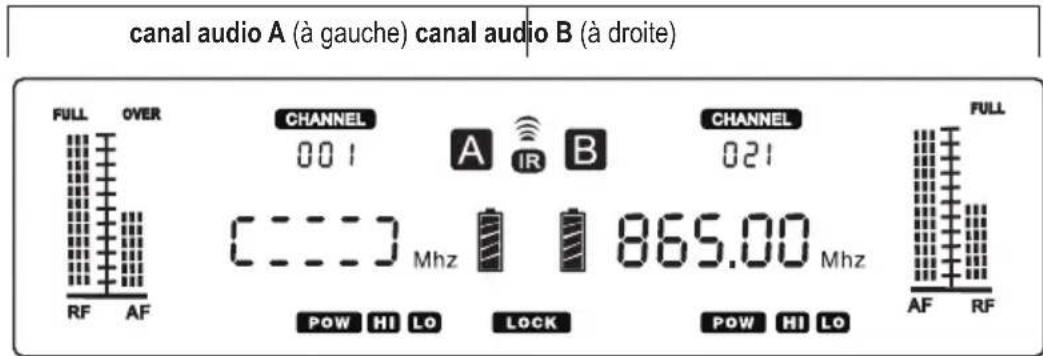

Affichage de l'écran à CL :
 | Canal et numéro de canal | Niveau de charge des piles de l'appareil couplé | |
 | Symbole d'identification d'un canal audioApparaît lorsqu'un émetteur est couplé. | Puissance d'émission faible (LO) / forte (HI) | |
| [H7X5] | Symbole de couplage : clignote durant le couplage. | Touches de fonction bloquées (empêche des entrées erronées) | |
| [1×32] | Est affiché lors de la recherche de fréquences libres. |
Verrouillage/déverrouillage de touches :
- Maintenez appuyée la touche CHANNEL SET (1) jusqu'à ce qu'elle clignote. Des réglages via les touches sont maintenant possibles.
- S'il n'y a aucune entrée pendant environ 6 secondes, les touches seront automatiquement verrouillées.
- Le symbole LOCK s'allume sur l'affichage de l'écran à CL lorsque les touches sont verrouillées.
Réglage d'un canal :
- Maintenez appuyée la touche SET jusqu'à ce que CHANIEL
- Réglez la fréquence souhaitée avec les touches UP (2) et DOWN (6). Chaque fréquence est assignée à un canal.
- Au total, 21 canaux sont disponibles pour chaque canal audio.
- Deux appareils avec différentes fréquences (canaux assignés) ne peuvent pas fonctionner en même temps via le même canal audio (A ou B).
- Il est possible d'assigner la même fréquence au microphone sans fil (p. ex. sur le canal audio A) et à l'émetteur de sac (p. ex. sur le canal audio B).
Exemple :
Microphone sans fil canal audio A : canal 005, 863,40 MHz
Émetteur de sac sur canal audio B : canal 005, 863,40 MHz
Il n'est pas cependant pas possible dans cet exemple de faire fonctionner le microphone sans fil et l'émetteur de sac en même temps. L'appareil qui est allumé en premier reçoit le canal.
Recherche de canaux libres :
- Les canaux libres sont recherchés via la fonction scanner des fréquences.
- Maintenez appuyée la touche SET jusqu'à ce que CHANNEL clignote.
- Appuyez sur la touche SET plusieurs fois jusqu'à ce que CHANNEL clignote.
- Appuyez sur la touche UP ou DOWN pour trouver le prochain canal libre.
- La recherche de canal automatique s'arrête à la prochaine fréquence libre et le canal avec cette fréquence est indiqué sur l'écran à CL.
Définition d'une force de signal :
- Deux forces de signal sont disponibles, (fort), (faible).
- Si plusieurs microphones fonctionnent en même temps, le réglage LO peut réduire les interférences.
- Maintenez appuyée la touche SET jusqu'à ce que CHANNEL clignote.
- Appuyez sur la touche SET plusieurs fois jusqu'à ce que POW clignote.
- Commutez avec les touches UP et DOWN sur HI ou LO
Si le réglage de force du signal est modifié, il doit être transmis de nouveau via le capteur IR (5) sur le microphone sans fil et/ou l'émetteur de sac. En couplant, le réglage de force du signal est transmis aussi sur le microphone sans fil ou l'émetteur de sac.
B) Microphone sans fil
- La touche marche/arrêt (16) du microphone sans fil a les fonctionnalités suivantes :
- Allumer : appuyez jusqu'à ce que l'affichage de l'écran à CL (18) s'allume.
- Éteindre : appuyez et maintenez jusqu'à ce que « Off » apparaisse sur l'affichage de l'écran à CL.
- Afin d'éviter une décharge des piles, le microphone sans fil s'éteint de lui-même s'il n'est pas utilisé.
Affichage de l'écran à CL :
| 86460 | Affichage de la fréquence en MHz | ||
Émetteur de sac
- Les positions de l'interrupteur marche/arrêt (28) de l'émetteur de sac ont les fonctionnalités suivantes :
- ON: allumer (l'affichage de l'écran à CL (21) et le voyant de fonctionnement (29) s'allument).
- OFF: éteindre (l'affichage de l'écran à CL et le voyant de fonctionnement s'éteignent).
- Position centrale (entre ON et OFF) : commuter l'émetteur de sac sur muet.
- Réglez avec le bouton de réglage du volume VOL (27) la force du volume.
- Afin d'éviter une décharge des piles, l'émetteur de poche s'éteint de lui-même s'il n'est pas utilisé.
Affichage de l'écran à CL :
 | Affichage de la fréquence en MHz |  | L'émetteur est commuté sur muet. |
 | Puissance d'émission faible (LO) / fort (HI)Le réglage est repris par la station réceptrice. | ||
Couplage du microphone sans fil/de l'émetteur de sac avec la station réceptrice
Tournez tous les boutons de réglage du volume sur zéro avant d'alimenter en courant et d'allumer la station réceptrice. Des dommages ne sont pas exclus, si vous ne suivez pas cette instruction.
Allumez la station réceptrice.
Microphone sans fil
- Allumez le microphone sans fil.
- Décidez si le microphone sans fil doit être transmis sur le canal audio A (CH. A) (côté d'affichage gauche de la station réceptrice) ou le canal audio B (CH. B) (côté d'affichage droit de la station réceptrice).
- Maintenez appuyée la touche SET jusqu'à ce que CHANIEL
- Choisissez avec les touches UP et DOWN le canal souhaité.
- Appuyez et maintenez la touche SET aussi longtemps, jusqu'à ce que l'affichage de la station réceptrice IR s'allume et alignote.
- Les signaux de couplage sont envoyés pour environ 8 secondes, s'arrêtent ensuite et le processus doit être répété.
- Faites passer le capteur IR (17) sur le microphone, près du capteur IR (5) sur la station réceptrice. Le canal est transféré sur le microphone.
- Contrôlez sur les affichages si le microphone et la station réceptrice indiquent le même canal.
- Si oui, le couplage est achevé.
- Si non, répétez le processus.
- Après le couplage réussi, l'affichage de l'écran à CL de la station réceptrice A ou B s'allume.
- Si le microphone et la station réceptrice sont éteints, les appareils sont couplés automatiquement après le redémarrage. Cela permet que la station réceptrice se trouve sur le même canal que le microphone.
Émetteur de sac :
- Ouvrez le compartiment des piles, pour libérer le capteur IR recouvert IR (25).
- Procédez pour le couplage de l'émetteur de sac de la même manière que pour le microphone sans fil.
D'autres microphones compatibles peuvent être couplés.
Lecture audio
- Mettez l'appareil audio raccordé en marche.
- Réglez le volume souhaité avec les boutons de réglage du volume VOLUME. A (4) et VOLUME. B (4) sur la station réceptrice et le bouton de réglage du volume sur les appareils audio raccordés.
- Un microphone sans fil couplé transfère les signaux à la station réceptrice. Celui-ci transmet les signaux à l'appareil audio raccordé. Respectez les portées qui sont dépendantes du réglage de la force du signal :
- Réglage H30 m maxi, Réglage : Lgn maxi
- Après l'utilisation, éteignez le microphone sans fil et l'émetteur et positionnez l'interrupteur marche/arrêt POWER de la station réceptrice sur la position 0.
Microphone sans fil/émetteur de sac (avec écouteurs) :
Veuillez noter quelques instructions pour l'utilisation du microphone sans fil et de l'émetteur de sac (avec écouteurs) :
Pour éviter les rétroactions du couplage, ne tenez pas le microphone allumé près d'un haut-parleur couplé.
- Ne tenez pas le microphone sans fil près de la grille (19) lorsqu'il est utilisé, mais mettez votre main autour de l'embout (15).
- La distance du microphone à la bouche ne devrait pas s'élever à plus de 15 cm.
- Ne tenez pas ensemble deux microphones allumés, ou amenez-les l'un près de l'autre lentement.
12. Guide de dépannage
Problème Cause possible Solution possible
| Aucune fonction, après que l'interrupteur marche/arrêt POWER soit allumé sur la station réceptrice. | Le bloc d'alimentation n'est pas correctement branché dans la prise de courant.Le câble électrique du bloc d'alimentation n'est pas bien introduit dans la prise de raccordement électrique DC INPUT.La prise réseau n'est pas alimentée en électricité. | Vérifiez les raccordements et assurez-vous que la station réceptrice soit alimentée en électricité. |
| La station réceptrice est allumée, mais aucun son n'est entendu. | La station réceptrice n'est pas raccordée correctement à l'appareil audio installé en aval.La fausse entrée a été choisie sur l'appareil audio installé en aval.Erreur dans la sélection de l'émetteur sur l'appareil de réception.Le volume est mal réglé.La force du volume de l'appareil de réception ou sur d'autres boutons de réglage du volume est sur zéro. | Vérifiez tous les raccordements pour être sûr d'avoir de bonnes connexion et assignation.Allumez un émetteur.Réglez le volume correctement. |
| Distorsions audio Le renforcement du signal sur l'appareil audio raccordé est mal réglé. | Réglez correctement l'amplificateur ou le mixeur. | |
| Le son disparaît occasionnellement. | Une zone non couverte empêche la réception radio. | Évitez de passer dans ces zones avec le microphone. |
| Bruits/distorsion de signal Un autre appareil radiophonique dérange la transmission.Le microphone sans fil ou l'émetteur de sac n'est pas reçu.Les piles sont déchargées. Effectuez un remplacement des piles. | Évitez de faire fonctionner d'autres appareils sur la même bande de fréquences. | |
| Des dérangements apparaissent lors de la transmission radio et/ou aucune réception n'est possible. Les antennes ne sont pas idéalement orientées. | Essayez d'aligner les antennes différemment. | |
| Sur la voie de transmission se trouvent des barrières pour des ondes radio (surfaces en métal, parois en béton armé etc.).La portée du système est dépassée.Des sources parasites (radios, ordinateurs, moteurs électriques puissants, etc.) se trouvent à proximité de l'émetteur ou de la station réceptrice. | Modifiez votre emplacement ou réduisez la distance de l'émetteur et de la station réceptrice. | |
13. Entretien et nettoyage
N'utilisez en aucun cas des produits de nettoyage agressifs, à base d'alcool ou toute autre solution chimique, car ceux-ci pourraient endommager le boîtier et nuire au bon fonctionnement de l'appareil.
- Éteignez l'appareil à nettoyer et débranchez-le de tous les autres appareils raccordés et de l'alimentation électrique.
- Ne plongez jamais les appareils dans l'eau.
- Extérieurement, les appareils doivent être uniquement nettoyés avec un chiffon doux et sec ou un pinceau.
14. Déclaration de conformité (DOC)
Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, déclare par la présente que ce produit est conforme à la directive 2014/53/UE.
Le texte intégral de la déclaration de conformité UE est disponible au lien suivant : www.conrad.com/downloads
Sélectionnez une langue en cliquant sur le drapeau correspondant, puis saisissez le numéro de commande du produit dans le champ de recherche pour pouvoir télécharger la déclaration de conformité UE sous format PDF.
15. Élimination des déchets
Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur. Retirez les piles/accumulateurs insérées et éliminez-les séparément du produit.
B) piles/accumulateurs
Le consommateur final est légalement tenu (ordonnance relative à l'élimination des piles usagées) de rapporter toutes les piles et accumulateurs usagées, il est interdit de les jeter dans les ordures ménagères.
Les piles/accumulateurs qui contiennent des substances toxiques sont caractérisées par les symboles ci-contre qui indiquent l'interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (la désignation se trouve sur les piles/accumulateurs, par ex. sous le symbole de la poubelle illustré à gauche).
Vous pouvez rapporter gratuitement vos piles/accumulateurs usagées aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles/accumulateurs.
Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.
Généralités :
Fréquence radio 863 – 865 MHz
Puissance d'émission : 10 mW
Canaux : 21 canaux
Portée....25/30 m maxi (en champ libre)
Conditions de fonctionnement.... de -10 à +40 °C, 20 – 90 % hum. rel.
Conditions de stockage..... de -10 à +40 °C, 20 – 90 % hum. rel.
Station réceptrice :
Tension / courant de service : 12 V CC, 500 mA
Bloc d'alimentation :
Tension / courant d'entrée.....100 – 240 V/CA, 50/60 Hz, max. 0,18 A
Tension / courant de sortie....12 V/CC, 500 mA maxi
Microphone sans fil :
Tension de fonctionnement....2 piles de 1,5 V type AA
Plage de fréquence....40 – 15000 Hz
Sensitivité (avec 1 kHz)....>10 dBu (SINAD = 30 dB)
Distance bruit-signal.....>90 dB
Caractéristique directive...... dynamique
Dimensions (∅ x H).... env. 55 x 286 mm
Poids.... env. 320 g (sans piles)
Émetteur de sac avec casque :
Tension de service....2 piles de 1,5 V type AA
Plage de fréquence....40 - 15000 Hz
Sensitivité (avec 1 kHz)....>10 dBu (SINAD = 30 dB)
Distance bruit-signal.....>90 dB
Caractéristique directive.... condensateur
Dimensions (L x H x P)...... émetteur : 63 x 105 x 30 mm
Poids...... émetteur avec casque : environ 100 g (sans piles)
