Produkttyp	Drahtloses UHF-Mikrofon-System
Marke	Renkforce
Modell	BM7200
Funkfrequenz	863 - 865 MHz
Anzahl Kanäle	21 Kanäle pro Audiokanal
Sendeleistung	10 mW
Maximale Reichweite	25/30 m (Freifeld)
Stromversorgung Empfängerstation	12 V/DC, 500 mA über Netzteil 100-240 V/AC
Stromversorgung drahtloses Mikrofon	2 AA-Batterien 1,5 V
Stromversorgung Taschensender	2 AA-Batterien 1,5 V
Abmessungen Mikrofon (Ø x H)	ca. 55 x 286 mm
Gewicht Mikrofon (ohne Batterien)	ca. 320 g
Abmessungen Taschensender (L x H x T)	63 x 105 x 30 mm
Gewicht Taschensender (ohne Batterien)	ca. 100 g
Hauptfunktionen	LCD-Display, Lautstärkeregelung pro Kanal, XLR- und Klinkenausgänge, Kanalsuche, IR-Kopplung, Stummschaltfunktion, automatische Abschaltung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine aggressiven Reinigungsmittel verwenden
Sicherheit	Nur für den Innenbereich; Feuchtigkeit vermeiden; nicht öffnen oder verändern
Verpackungsinhalt	Empfängerstation, drahtloses Mikrofon, Taschensender, Kopfhörer, Netzteil, Audiokabel 6,35 mm, Rackhalterungen, Schrauben, AA-Batterien (x4), Bedienungsanleitung

Häufig gestellte Fragen - BM7200 Renkforce

Wie kopple ich das drahtlose Mikrofon mit der Empfängerstation?

Schalten Sie die Station und das Mikrofon ein. Halten Sie die SET-Taste gedrückt, bis 'CHANNEL' blinkt. Wählen Sie den gewünschten Kanal mit UP/DOWN. Halten Sie SET gedrückt, bis das IR-Symbol blinkt. Nähern Sie den IR-Sensor des Mikrofons dem IR-Sensor der Station. Die Kopplung ist erfolgreich, wenn derselbe Kanal angezeigt wird.

Wie lange halten die Batterien des Mikrofons?

Die Akkulaufzeit hängt vom Batterietyp und der Nutzung ab. Das Mikrofon verwendet 2 AA-Batterien. Bei normaler Nutzung halten die Batterien mehrere Stunden. Eine Ladeanzeige wird auf dem Bildschirm angezeigt.

Wie stelle ich die Lautstärke des Systems ein?

Verwenden Sie die Tasten VOLUME.A und VOLUME.B an der Empfängerstation, um die Kanäle A und B unabhängig voneinander einzustellen. Die Kopfhörerlautstärke wird mit der VOL-Taste am Taschensender eingestellt.

Was ist die maximale Reichweite des Systems?

Die Reichweite beträgt 25 bis 30 Meter im Freifeld, abhängig von der Leistungseinstellung (HI/LO). Hindernisse (Wände, Metall) verringern die Reichweite.

Was tun, wenn kein Ton ausgegeben wird?

Überprüfen Sie die Anschlüsse (Audiokabel, Stromversorgung). Stellen Sie sicher, dass Station und Sender eingeschaltet sind und die Lautstärke nicht auf Null steht. Kontrollieren Sie, ob der Kanal korrekt gekoppelt ist. Ersetzen Sie die Batterien, wenn die Ladeanzeige schwach ist.

Kann ich mehrere Mikrofone gleichzeitig verwenden?

Ja, das System unterstützt zwei Kanäle (CH.A und CH.B). Sie können ein drahtloses Mikrofon und einen Taschensender koppeln, jeweils auf dem eigenen Kanal. Verwenden Sie unterschiedliche Frequenzen, um Interferenzen zu vermeiden.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung der Gehäuse. Verwenden Sie niemals chemische Reinigungsmittel, Alkohol oder Lösungsmittel. Vermeiden Sie, dass Feuchtigkeit in die Geräte eindringt.

Funktioniert das System im Freien?

Nein, die Verwendung ist nur in Innenräumen in trockenen Räumen gestattet. Feuchtigkeit oder Wasser können das Gerät beschädigen und ein Stromschlagrisiko darstellen.

Wie wechsle ich die Batterien des Mikrofons?

Schrauben Sie die Kappe (Gitter) des Mikrofons gegen den Uhrzeigersinn ab. Legen Sie zwei AA-Batterien unter Beachtung der Polarität ein. Schrauben Sie die Kappe wieder auf.

Was bedeutet 'LOCK' auf dem Bildschirm der Station?

'LOCK' zeigt an, dass die Tasten der Station gesperrt sind, um versehentliche Einstellungen zu verhindern. Zum Entsperren halten Sie die SET-Taste gedrückt, bis das Symbol verschwindet.

BEDIENUNGSANLEITUNG BM7200 Renkforce

D Bedienungsanleitung

BM-7200 Funkmikrofon-Set

Best.-Nr. 1491921 Seite 2 - 20

1. Einführung ....3
2. Symbol-Erklärung....3
3. Bestimmungsgemäße Verwendung....4
4. Lieferumfang....4
5. Merkmale und Funktionen .... 5
6. Sicherheitshinweise....5

a) Allgemein....5
b) Elektrische Geräte 6
c) Netzteil....6
d) Aufstellen....7
e) Batterien....7
f) Lautstärke....7

1. Bedienelemente....8

a) Empfangsstation....8
b) Funkmikrofon....9
c) Taschensender 9

1. Aufstellen und Rack-Montage....10

2. Anschluss und Vorbereitungen....10

a) Anschluss der Empfangsstation 10
b) Netzanschluss 11
c) Taschensender....11
d) Headset....11

1. Batterien einlegen....12

a) Funkmikrofon....12
b) Taschensender 12

1. Bedienung....12

a) Empfangsstation....13
b) Funkmikrofon....15
c) Taschensender 15
d) Kopplung von Funkmikrofon/Taschensender mit Empfangsstation....16
e) Audio wiedergeben....16

1. Problembehebung 17
2. Pflege und Reinigung ....18
3. Konformitätserklärung (DOC) 19
4. Entsorgung 19

a) Produkt....19
b) Batterien/Akkus 19

1. Technische Daten 20

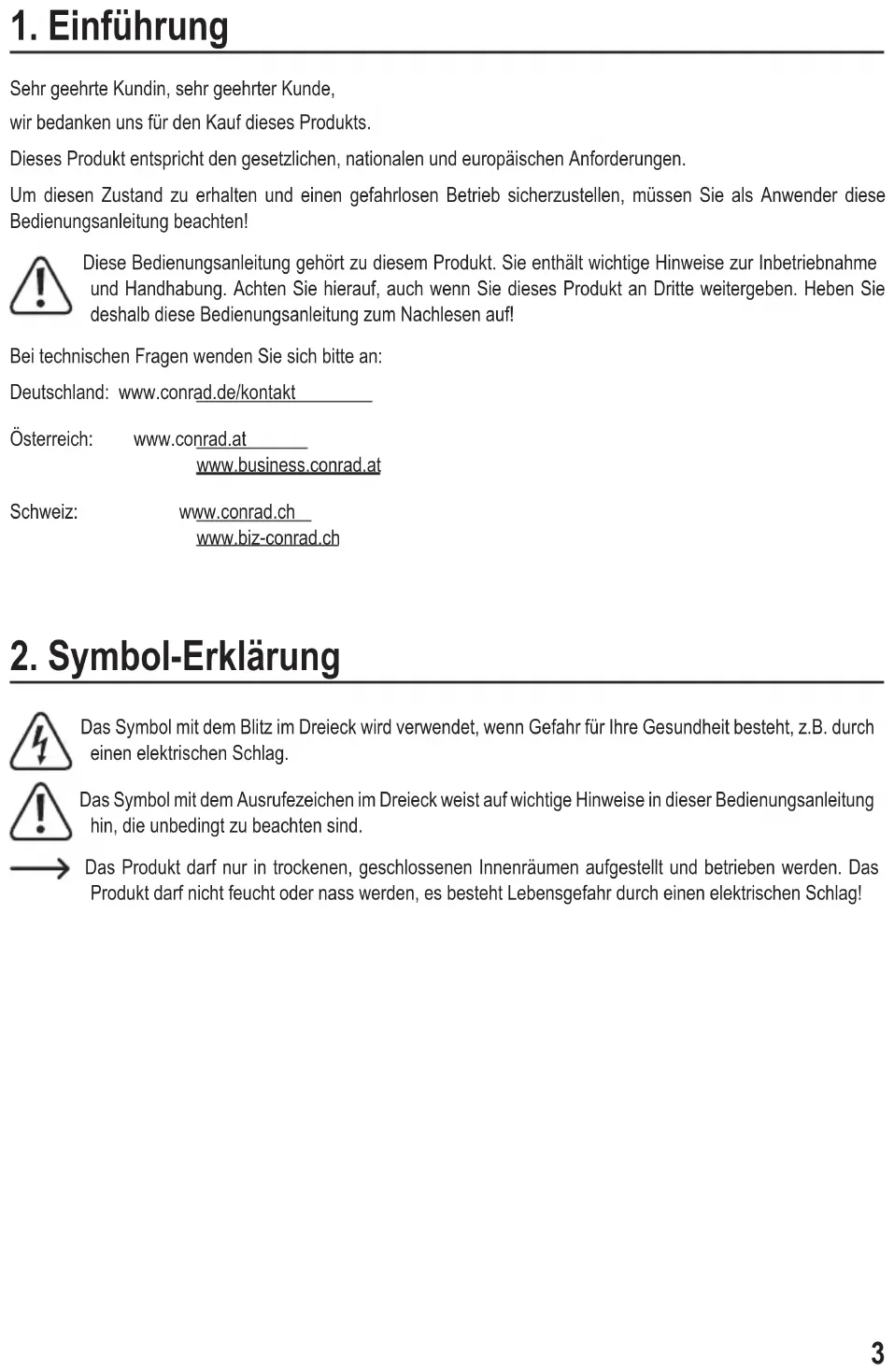

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de/kontakt

Österreich: www.conrad.at

Schweiz: www.conrad.ch

www.biz-conrad.ch

2. Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Produkt darf nur in trockenen, geschlossenen Innenräumen aufgestellt und betrieben werden. Das Produkt darf nicht feucht oder nass werden, es besteht Lebensgefahr durch einen elektrischen Schlag!

3. Bestimmungsgemäße Verwendung

Das Funkmikrofon-Set dient zur Umwandlung von akustischen Signalen (Schallwellen) in elektrische Signale und zur Übertragung dieser Signale über eine Funkstrecke.

Das niederpegelige Audioausgangssignal der Empfangsstation darf nur an geeignete Audioeingänge von Audiogeräten angeschlossen werden.

Die Empfangsstation ist nur für den Anschluss an 100 – 240 V/AC, 50/60 Hz Wechselspannung über das beiliegende Netzteil zugelassen.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Bitte beachten Sie bei der Verwendung dieses Produkts die nationalen Bestimmungen, die in Ihrem Land für den Funkbetrieb gelten.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

4. Lieferumfang

• Empfangsstation mit Antennen
• Funkmikrofon
• Headset-Mikrofon
• Taschensender
• Netzteil
• 6,35 mm Audiokabel
• 2x Montagewinkel
• 5x Schraube
• 4x 1,5 V Batterie, Typ AA
• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

5. Merkmale und Funktionen

• LCD-Anzeige
• Separate Lautstärkenregelung die Audiokanäle
• Separate XLR-Ausgänge für die einzelnen Mikrofone
  • 21 Kanäle
• Kanalsuchfunktion

6. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
• sichtbare Schäden aufweist,
• nicht mehr ordnungsgemäß funktioniert,
• über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

• erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.
• Betreiben Sie das Gerät niemals unbeaufsichtigt.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

b) Elektrische Geräte

• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit oder ein Gegenstand ins Geräteinnere gelangt sein, schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Außerdem besteht beim Netzteil Lebensgefahr durch einen elektrischen Schlag! Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.

c) Netzteil

• Das Netzteil ist in Schutzklasse II aufgebaut. Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose (100 - 240 V/AC, 50/60 Hz) des öffentlichen Versorgungsnetzes verwendet werden.
• Wenn das Netzteil Beschädigungen aufweist, so fassen Sie es nicht an, es besteht Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das Netzteil angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen, anschließend FI-Schutzschalter abschalten, so dass die Netzsteckdose allpolig von der Netzspannung getrennt ist). Ziehen Sie erst danach das Netzteil aus der Netzsteckdose. Entsorgen Sie das beschädigte Netzteil umweltgerecht, verwenden Sie es nicht mehr. Tauschen Sie es gegen ein baugleiches Netzteil aus.
  • Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
• Als Spannungsquelle darf nur das beiliegende Netzteil verwendet werden.
• Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden. Überprüfen Sie vor dem Einstecken des Netzteils, ob die auf dem Netzteil angegebene Spannung mit der Spannung Ihres Stromversorgungsunternehmens übereinstimmt.
• Trennen Sie das Netzteil nach der Benutzung von der Steckdose.
• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür vorgesehenen Grifflächen aus der Netzsteckdose.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus der Netzsteckdose.

d) Aufstellen

• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknickt oder durch scharfe Kanten beschädigt werden.
• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben kann. Es besteht Verletzungsgefahr.
• Stellen Sie keine offenen Brandquellen wie brennende Kerzen auf oder direkt neben dem Gerät ab.
• Benutzen Sie das Gerät nur in gemäßigtem Klima, nicht in tropischem Klima.
• Die Luftzirkulation um das Produkt darf nicht durch Gegenstände wie Zeitschriften, Tischdecken, Vorhänge o.ä. behindert werden. Dies verhindert die Wärmeabfuhr des Produkts und kann zu Überhitzung führen (Brandgefahr).
• Bohren Sie keine Löcher zur Befestigung des Gerätes in das Gehäuse, dadurch kann das Gerät beschädigt und in der Sicherheit beeinträchtigt werden.
• Beim Aufstellen des Gerätes ist auf einen sicheren Stand und auf einen stabilen Untergrund zu achten. Durch ein Herunterfallen der Empfangsstation besteht die Gefahr, dass Personen verletzt werden.
• Prüfen Sie das Gerät vor der Inbetriebnahme auf Schäden. Falls solche vorliegen sollten, nehmen Sie es nicht in Betrieb, sondern wenden Sie sich an eine Fachkraft oder unseren Service.
• Alle Personen, die dieses Produkt bedienen, installieren, aufstellen, in Betrieb nehmen oder warten müssen entsprechend ausgebildet und qualifiziert sein und diese Bedienungsanleitung beachten.

e) Batterien

• Achten Sie beim Einlegen der Batterien auf die richtige Polung.
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien sollten Sie daher Schutzhandschuhe tragen.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.
• Alle Batterien sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen von alten und neuen Batterien im Gerät kann zum Auslaufen der Batterien und zur Beschädigung des Geräts führen.
• Nehmen Sie keine Batterien auseinander, schließen Sie sie nicht kurz und werfen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht aufladbare Batterien aufzuladen. Es besteht Explosionsgefahr!

f) Lautstärke

- Hören Sie Musik nicht über einen längeren Zeitraum mit übermäßiger Lautstärke. Hierdurch kann das Gehör geschädigt werden.

7. Bedienelemente

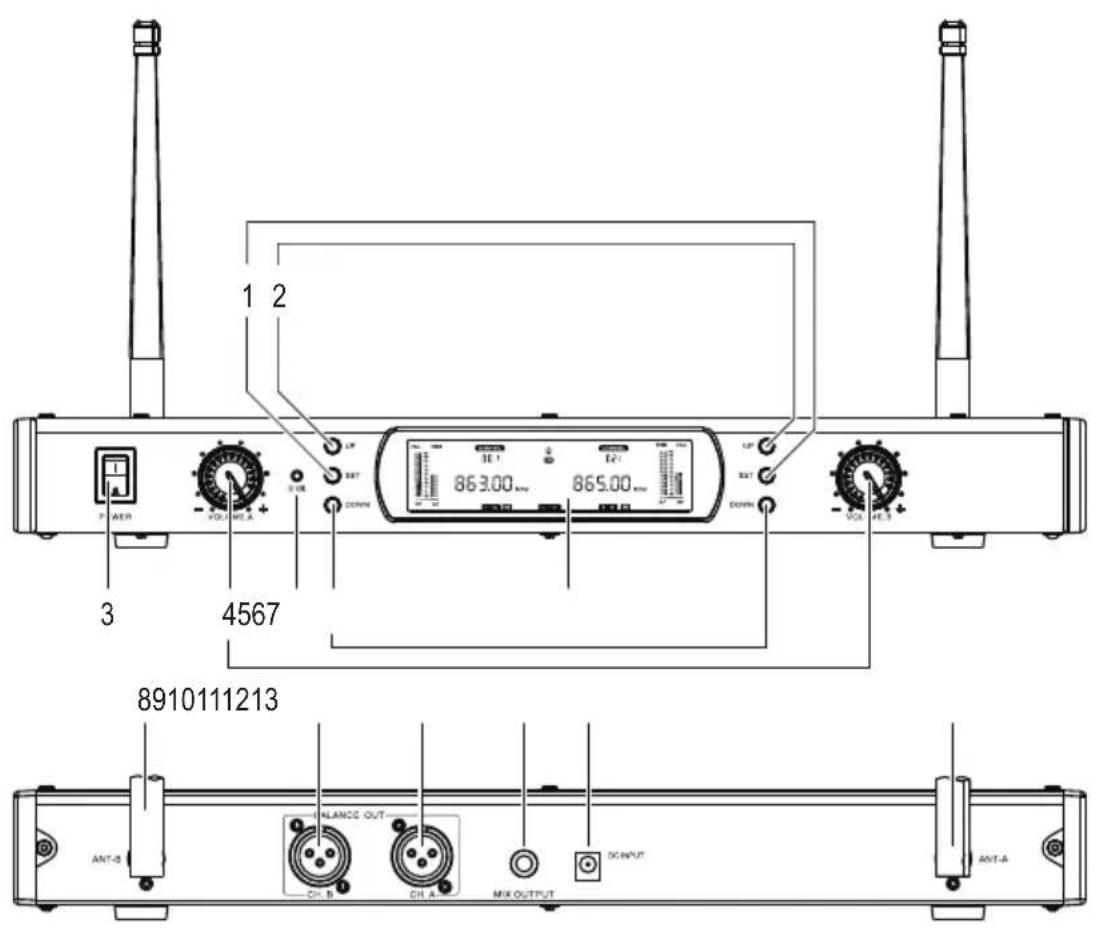

a) Empfangsstation

8 Antenne ANT-B
9 XLR-Anschluss CH.B
10 XLR-Anschluss CH.A
11 Klinkenbuchse MIX OUTPUT
12 Stromanschlussbuchse DC INPUT
13 Antenne ANT-A

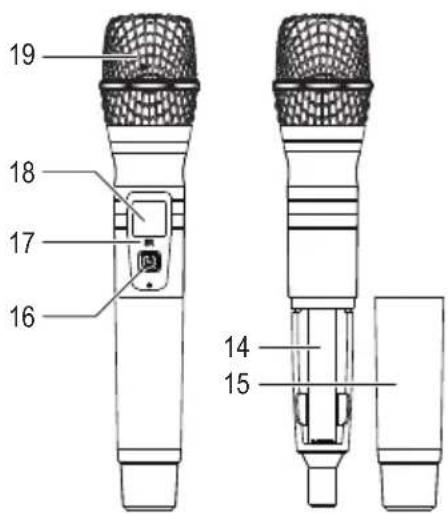

b) Funkmikrofon

19 18 17 16 14 15

14 Batteriefach
15 Hülse
16 Ein-/Austaste
17 IR Sensor IR
18 LCD-Anzeige
19 Gitter

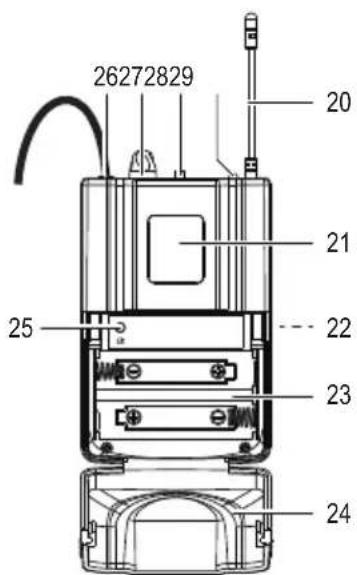

c) Taschensender

26272829 20 21 25 22 23 24

20 Antenne
21 LCD-Anzeige
22 Gürtelclip
23 Batteriefach
24 Batteriefachabdeckung
25 IR Sensor iR
26 Klinkenbuchse
27 Lautstärkeregler VOL
28 Ein-/Ausschalter
29 Betriebsanzeige

8. Aufstellen und Rack-Montage

Stellen Sie die Empfangsstation nicht auf weichem Untergrund auf, wie z.B. Teppiche oder Betten etc.

en sich keine Geräte mit starken elektrischen oder magnetischen Feldern, wie z.B. Transformatoren, Motoren, schnurlose Telefone, Funkgeräte usw. in direkter Nähe befinden, da diese das Gerät beeinflussen können.

Das Produkt kann auch durch Interferenzen (Einstrahlung) von Tunern, Fernsehgeräten etc. beeinflusst werden. Halten Sie möglichst großen Abstand zu solchen Geräten. Auch Metallflächen, Stahlbetonwände etc. im Übertragungsbereich können die Reichweite reduzieren.

Stellen Sie das Gerät niemals ohne ausreichenden Schutz auf wertvolle oder empfindli oberflächen.

Beachten Sie, dass die Empfangsstation idealerweise mit einem Freiraum von min. 100 cm nach allen Seiten aufgestellt bzw. installiert werden muss.

• Stellen Sie das Gerät auf eine stabile, saubere, trockene, ebene und waagerechte Oberfläche.

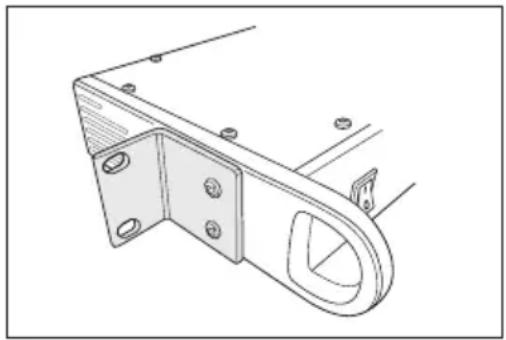

• Für eine Rack-Montage liegen dem Lieferumfang zwei Montagewinkel mit Montageschrauben bei. Schrauben Sie auf jeder Seite einen Winkel fest, wie in der nebenstehenden Abbildung dargestellt.
• Falls notwendig kann der Winkel um 180° gedreht werden.

9. Anschluss und Vorbereitungen

a) Anschluss der Empfangsstation

Benutzen Sie zum Anschluss der Ausgänge nur hierfür geeignete abgeschirmte XLR- bzw. Klinkenkabel. Bei Verwendung anderer Kabel können Störungen auftreten.

Um Verzerrungen oder Fehlanpassungen zu vermeiden, verwenden Sie nur geeignete und passende Kabel. Es ist wichtig, dass Sie ebenfalls die Anweisungen in den Bedienungsanleitungen der anzuschließenden Geräte beachten und befolgen.

• Schalten Sie die Empfangsstation aus (Ein-/Ausschalter POWER (3) in Stellung 0) und trennen das Netzteil von der Stromversorgung.
• Schalten Sie Ihr Audiogerät (Mischpult o.ä.), an dem die Empfangsstation angeschlossen wird, aus und trennen Sie es von der Stromversorgung.

• Verbinden Sie die Audioeingänge/den Audioeingang Ihres Audiogerätes mit den Audioausgängen der Empfangsstation:

• Wenn die Signale der beiden Sender getrennt übertragen werden sollen, verbinden Sie die XLR-Anschlüsse CH.A (10) und CH.B (9) mit zwei Eingängen des Audiogerätes (z.B. Mischpult).

• Wenn die Signale der beiden Sender gemeinsam übertragen werden sollen, verbinden Sie das 6,35 mm Audiokabel mit der Klinkenbuchse MIX OUTPUT (11) und einem passenden Eingang am Audiogerät.

b) Netzanschluss

Das Netzteil muss im Fehlerfall schnell und einfach von der Netzstromversorgung getrennt werden können.

Lasser

Sie die Leitung des Netzteils nicht mit anderen Leitungen in Kontakt kommen.

Seien Sie vorsichtig beim Umgang mit Netzleitungen und Netzanschlüssen. Netzspannung kann lebensgefährliche elektrische Schläge verursachen.

• Schalten Sie die Empfangsstation aus (Ein-/Ausschalter POWER in Stellung 0).
• Verbinden Sie den Rundstecker der Anschlussleitung des Netzteils mit der Stromanschlussbuchse DC INPUT (12) an der Empfangsstation.
• Verbinden Sie das Netzteil mit einer ordnungsgemäßen Wandsteckdose.

c) Taschensender

Es besteht die Möglichkeit eine elektrische Gitarre oder ein Ansteckmikrofon über ein passendes Klinkenkabel an den Taschensender (über die Klinkenbuchse (26)) anzuschließen. Beachten Sie unbedingt die Angaben diesbezüglich in der Bedienungsanleitung der Gitarre bzw. Ansteckmikrofon.

• Wollen Sie den Taschensender mit dem beiliegenden Headset verwenden, stecken Sie den Klinkenstecker des Headset-Anschlusskabels in die Klinkenbuchse (26) am Taschensender. Drehen Sie den Stecker in die Buchse um guten Halt zu gewährleisten.
• Der Taschensender lässt sich mit dem Gürtenclip (22) an einem Gürtel anbringen.

d) Headset

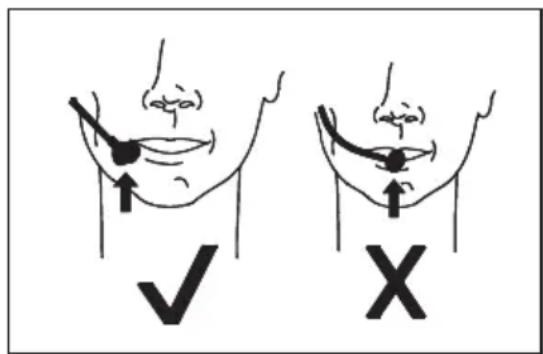

• Tragen Sie das Headset auf Ihrem Kopf. Beachten Sie die nebenstehenden Abbildungen mit korrekter und inkorrekter Trageposition.
• Die Lautstärke des Headsets kann direkt am Taschensender mit dem Regler VOL (27) geregelt werden.

10. Batterien einlegen

→ Beim Einlegen von Batterien sind die Polaritätsangaben im Batteriefach zu beachten.

Ersetzen Sie die Batterien durch neue des gleichen Typs, wenn das Gerät nicht mehr reagiert oder sich nicht einschalten lässt.

Entnehmen Sie Batterien aus dem Batteriefach, wenn Sie das Gerät für längere Zeit nicht verwenden, um Auslaufen zu verhindern.

Enladene Batterien in Funkmikrofon und Taschensender werden durch das Symbol angezeigt. Tauschen Sie entladene Batterien gegen neue aus.

a) Funkmikrofon

- Drehen Sie die Hülse (15) entgegen dem Uhrzeigersinn ab, um das Batteriefach freizulegen.

- Legen Sie zwei Batterien des Typs AA in das Batteriefach (14) ein.

- Drehen Sie die Hülse wieder auf und ziehen Sie sie leicht fest.

b) Taschensender

- Das Batteriefach (23) ist in der Sender-Vorderseite integriert.

- Drücken Sie die beiden seitlichen mit ◀ markierten Griffflächen an der Batteriefachabdeckung (24) leicht ein und ziehen die Abdeckung nach vorne. Das Batteriefach steht offen.

- Legen Sie zwei Batterien des Typs AA in das Batteriefach ein.

→ Merken Sie sich die Position des IR Sensors iR (25), den Sie später zum Verbinden benötigen.

- Verschließen Sie die Abdeckung. Achten Sie darauf, dass die Abdeckung einrastet.

11. Bedienung

Drehen Sie die Lautstärkeregler aller Geräte auf null bevor Sie die Empfangsstation mit Strom versorgen und einschalten. Befolgen Sie diese Anweisung nicht, sind Schäden nicht ausgeschlossen.

• Die Wiedergabe von Funkmikrofon und Taschensender (mit Headset) kann gleichzeitig erfolgen:

- Kanäle CH.A und CH.B werden dazu benötigt

- Funkmikrofon und Taschensender werden dabei zwei unterschiedliche Kanäle zugeordnet

- Audiokanäle CH.A und CH.B haben eigene Lautstärkeeinstellungen.

• Die Koppelung von Funkmikrofon und Taschensender (mit Headset) zur Empfangsstation erfolgt über die IR Sensoren iR.

Bevor Sie die Verbindungen zu Audiogeräten trennen, drehen Sie alle Lautstärkeregler auf null und schalten die Empfangsstation aus.

a) Empfangsstation

• Richten Sie die Antennen ANT-A (13) und ANT-B (8) senkrecht auf (90°). Je nach Positionierung der Empfangsstation kann es hilfreich sein die Antennen anzuwinkeln, um den Empfang zu verbessern.
• Schalten Sie den Ein-/Ausschalter POWER in die Position I, um die Station einzuschalten. Die LCD-Anzeige (7) leuchtet auf. Die Empfangstation ist betriebsbereit.
• Schalten Sie den Ein-/Ausschalter POWER in die Position 0, um die Empfangstation auszuschalten.
• Regeln Sie die Lautstärken von Audiokanal A (CH.A) und Audiokanal B (CH.B), mit den entsprechenden Lautstärkereglern VOLUME.A (4) und VOLUME.B (4).
• Audiokanal A und Audiokanal B lassen sich unahängig einstellen. Beachten Sie dazu die nachstehende Beschreibung der LCD-Anzeige.

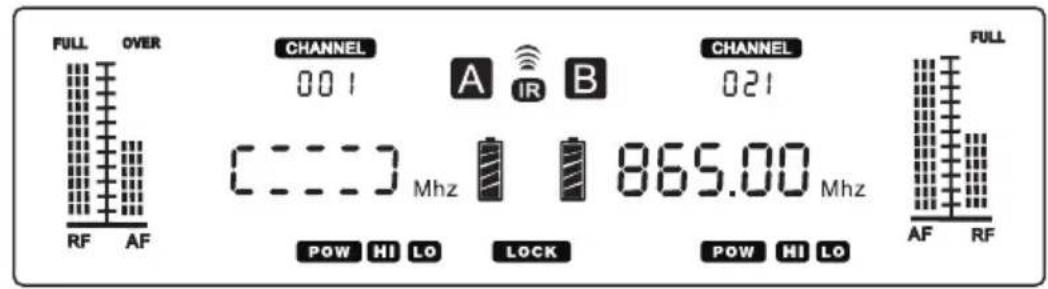

LCD-Anzeige:

Audiokanal A (links) Audiokanal B (rechts)

FULL OVER CHANNEL 001 A IR B CHANNEL 021 [---] Mhz 865.00 Mhz POW HI LO LOCK POW HI LO FULL AF RF

	RF: FunksignalstärkeAF: Audiosignalstärke	865.00Mhz	Frequenzanzeigein MHz
	Kanal und Kanalnummer		Batterieladezustand vongekoppeltem Gerät
	Identifikationssymbol einesAudio-KanalsErscheint wenn ein Sendergekoppelt ist		Sendeleistungniedrig (LO) / hoch (HI)
	Kopplungssymbol: Blinktwährend dem Koppeln		Funktionstasten gesperrt(verhindert Fehleingaben)
[K03T]	Wird bei der Suchenach freien Frequenzenangezeigt

Tasten sperren/entspeeren:

• Halten Sie die Taste SET (1) gedrückt, bis CHANNEL blinkt. Einstellungen über die Tasten sind jetzt möglich.
• Findet für ca. 6 Sekunden keine Eingabe statt, werden die Tasten automatisch gesperrt.

- Das Symbol LOCKt bei gesperrten Tasten in der LCD-Anzeige auf.

Kanal einstellen:

• Halten Sie die Taste SET gedrückt, bis CHANNEL
• Stellen Sie mit den Tasten UP (2) und DOWN (6) die gewünschte Frequenz ein. Jede Frequenz ist einem Kanal zugeordnet.

- Es stehen insgesamt 21 Kanäle für jeden Audiokanal zur Verfügung.

- Es können nicht zwei Geräte mit verschiedenen Frequenzen (zugeordneten Kanälen) gleichzeitig über den gleichen Audiokanal (A oder B betrieben werden.

- Es ist möglich die gleiche Frequenz dem Funkmikrofon (z.B. auf Audiokanal A) und Taschensender (z.B. auf Audiokanal B) zuzuordnen.

Beispiel:

Funkmikrofon auf Audiokanal A: Kanal 005, 863.40 MHz

Taschensender auf Audiokanal B: Kanal 005, 863.40 MHz

Es ist jedoch in diesem Beispiel nicht möglich Funkmikrofon und Taschensender gleichzeitig zu betreiben. Das Gerät, welches zuerst eingeschaltet wird, dem wird der Kanal freigegeben.

Freie Kanäle suchen:

• Über die Frequenzscan-Funktion werden freie Kanäle aufgesucht.
• Halten Sie die Taste SET gedrückt, bis CHANNEL blinkt.
• Drücken Sie die Taste SET so oft, bis [____] blinkt.
• Drücken Sie die Taste UP oder DOWN, um den nächst freien Kanal zu finden.
• Die automatische Kanalsuche stoppt an der nächst freien Frequenz und Kanal mit Frequenz werden in der LCD-Anzeige angezeigt.

Signalstärke festlegen:

- Es stehen zwei Signalstärken zur Verfügung, (särk), (sächter)

- Werden Mikrofone gleichzeitig betrieben kann die Einstellung LO Interferenzen reduzieren.

• Halten Sie die Taste SET gedrückt, bis CHANNEL blinkt.
• Drücken Sie die Taste SET so oft, bis POW blinkt.
• Schalten Sie mit den Tasten UP und DOWN auf HI oder Loh.

Wird die Signalstärkeneinstellung geändert, muss Sie über den IR Sensor iR (5) erneut auf Funkmikrofon bzw. Taschensender übertragen werden.

→ Beim Koppeln wird die Signalstärkeneinstellung ebenfalls auf Funkmikrofon bzw. Taschensender übertragen.

b) Funkmikrofon

• Die Ein-/Austaste (16) am Funkmikrofon hat folgende Funktionen:

- Einschalten: Drücken bis die LCD-Anzeige (18) aufleuchtet

- Ausschalten: Drücken und halten bis die LCD-Anzeige, Off anzeigt

- Schalten Sie das Funkmikrofon bei Nichtbenutzung aus, um Batterieentladung zu vermindern.

LCD-Anzeige:

CH011 86400 MHz PILOT GAIN

CX011	Kanal und Kanalnummer		Batteriezustand
86460	Frequenzanzeige in MHz

c) Taschensender

• Die Stellungen des Ein-/Ausschalters (28) am Taschensender haben folgende Funktionen:

- ON: Einschalten (LCD-Anzeige (21) und Betriebsanzeige (29) leuchten auf)

- OFF: Ausschalten (LCD-Anzeige und Betriebsanzeige erlöschen)

- Mittelstellung (zwischen ON und OFF): Taschensender auf stumm schalten

- Regeln Sie mit dem Laustärkeregler VOL (27) die Lautstärke.

- Schalten Sie den Taschensender bei Nichtbenutzung aus, um Batterieentladung zu vermindern.

LCD-Anzeige:

CH017	Kanalnummer Batteriezustand
86460	Frequenzanzeige in MHz	MUTE Sender ist auf stumm geschaltet.
HI LO	Sendeleistung niedrig (LO) / hoch (HI)Einstellung wird von Empfangsstation übernommen.

d) Kopplung von Funkmikrofon/Taschensender mit Empfangsstation

Drehen Sie alle Lautstärkeregler auf null bevor Sie die Empfangsstation mit Strom versorgen und einschalten. Befolgen Sie diese Anweisung nicht, sind Schäden nicht ausgeschlossen.

• Schalten Sie die Empfangsstation ein.

Funkmikrofon

• Schalten Sie das Funkmikrofon ein.
- Entscheiden Sie, ob das Funkmikrofon auf Audiokanal A (CH.A) (linke Displayseite der Empfangsstation) oder Audiokanal B (CH.B) (rechte Displayseite der Empfangsstation) übertragen soll.
- Halten Sie die Taste SET gedrückt, bis CHANNEL blinkt.
- Wählen Sie mit den Tasten UP und DOWN den gewünschten Kanal aus.
- Drücken und halten Sie die Taste SET solange, bis in der Anzeige der Empfangsstation IR aufleuchtet und blinkt.

- Koppelungssignale werden für ca. 8 Sekunden ausgesendet, anschließend erlischt 🔺 und der Vorgang muss wiederholt werden.

• Führen Sie den IR Sensor IR (17) am Funkmikrofon an den IR Sensor iR (5) an der Empfangstation heran. Der Kanal wird auf das Mikrofon übertragen.

• Kontrollieren Sie auf den Anzeigen, ob Mikrofon und Empfangsstation den gleichen Kanal anzeigen.

• Wenn ja, ist die Koppelung abgeschlossen.

• Wenn nein, wiederholen Sie den Vorgang.

- Nach erfolgreicher Koppelung leuchtet in der LCD-Anzeige der Empfangsstation A bzw. Buf.

- Werden Mikrofon und Empfangsstation ausgeschaltet, so werden die Geräte nach Wiedereinschalten automatisch gekoppelt. Dies bedingt, dass die Empfangsstation auf dem gleichen Kanal steht wie das Mikrofon.

Taschensender:

• Öffnen Sie das Batteriefach, um den verdeckten IR Sensor iR (25) freizulegen.
• Verfahren Sie für die Koppelung des Taschensenders auf gleiche Weise wie für das Funkmikrofon.

→ Weitere kompatible Mikrofone können gekoppelt werden.

e) Audio wiedergeben

• Nehmen Sie das angeschlossene Audiogerät in Betrieb.
• Stellen Sie mit den Lautstärkereglern VOLUME.A (4) und VOLUME.B (4) an der Empfangsstation und dem Lautstärkeregler an den angeschlossenen Audiogeräten die gewünschte Lautstärke ein.
• Ein gekoppeltes Funkmikrofon überträgt Signale an die Empfangsstation. Diese leitet die Signale an das angeschlossene Audiogerät weiter. Beachten Sie die Reichweiten abhängig von der Signalstärkeneinstellung:

- Einstellung Hax. 30 m, Einstellung : nLQ 25 m

- Schalten Sie nach Gebrauch Funkmikrofon und Taschensender aus und stellen den Ein-/Auschalter POWER an der Empfangsstation in die Stellung 0.

Funkmikrofon/Taschensender (mit Headset):

Beachten Sie einige Hinweise zur Benutzung des Funkmikrofons und Taschensenders (mit Headset):

Halten Sie das eingeschaltete Mikrofon nicht an einen gekoppelten Lautsprecher, um Rückkoppelungen zu vermeiden.

• Halten Sie das Funkmikrofon nicht am Gitter (19) während es in Betrieb steht, sondern legen Ihre Hand um die Hülse (15).
• Der Abstand zum Mund sollte beim Funkmikrofon nicht mehr als 15 cm betragen.
• Halten Sie zwei eingeschaltete Mikrofone nicht aneinander, oder führen sie nahe aneinander heran.

12. Problembehebung

Problem Mögliche Ursache Mögliche Lösung
Keine Funktion, nachdem der Ein-/Ausschalter POWER an der Empfangsstation eingeschaltet wurde.	Das Netzteil steckt nicht richtig in der Steckdose.Die Anschlussleitung des Netzteils steckt nicht richtig in der Stromanschlussbuchse DC INPUT.Die Netzsteckdose wird nicht mit Strom versorgt.	Prüfen Sie die Anschlüsse und stellen Sie sicher, dass die Empfangsstation mit Strom versorgt wird.
Die Empfangsstation ist eingeschaltet, es ist jedoch kein Ton zu hören.	Die Empfangsstation ist nicht richtig am nachgeschalteten Audiogerät angeschlossen.Am nachgeschalteten Audiogerät ist der falsche Eingang ausgewählt.	Überprüfen Sie alle Anschlüsse auf korrekte Verbindung und Zuordnung.
	Falsche Wahl des Senders am Empfangsgerät.	Schalten Sie einen Sender ein.
	Die Lautstärke ist falsch eingestellt.Lautstärke am Empfangsgerät oder an anderen Lautstärkereglern steht auf null.	Stellen Sie die Lautstärke richtig ein.
Audio-Verzerrungen Die Signalverstärkung am angeschlossenen Audiogerät ist falsch eingestellt.		Stellen Sie den Verstärker oder Mixer richtig ein.
Audio verschwindet zeitweise. Ein Funkloch verhindert den Empfang. Vermeiden Sie es mit dem Mikrofon in diese Stellen hineinzulaufen.
Rauschen/Signalverzerrung Ein anderes funkgestütztes Gerät stört die Übertragung.		Vermeiden Sie es andere Geräte auf dem gleichen Frequenzband zu betreiben.
Funkmikrofon oder Taschensender wird nicht empfangen.	Die Batterien sind entladen. Führen Sie einen Batteriewechsel durch.
	Bei der Funkübertragung treten Störungen auf bzw. es ist kein Empfang möglich. Die Antennen sind nicht ideal ausgerichtet.	Versuchen Sie die Antennen anders auszurichten.
	Im Übertragungsweg befinden sich Barrieren für Funkwellen (Metallflächen, Stahlbetonwände etc.).Die Reichweite des Systems wird überschritten.In der Nähe der Sender oder der Empfangsstation befinden sich Störquellen (Funkgeräte, Computer, starke Elektromotoren etc.).	Ändern Sie Ihren Standort bzw. verringern Sie die Entfernung von Sender und Empfangsstation.

13. Pflege und Reinigung

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Schalten Sie das zu reinigende Gerät aus und trennen es von allen anderen angeschlossenen Geräten und der Stromversorgung.
  • Tauchen Sie die Geräte nicht in Wasser ein.
• Äußerlich sollten die Geräte nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden.

14. Konformitätserklärung (DOC)

Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.conrad.com/downloads

Wählen Sie eine Sprache durch Anklicken eines Flaggensymbols aus und geben Sie die Bestellnummer des Produkts in das Suchfeld ein; anschließend können Sie die EU-Konformitätserklärung im PDF-Format herunterladen.

15. Entsorgung

a) Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt.

b) Batterien/Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

16. Technische Daten

Allgemein:

Funkfrequenz....863 – 865 MHz

Sendeleistung....10 mW

Kanäle 21 Kanäle

Reichweite....max. 25/30 m (im Freifeld)

Betriebsbedingungen....-10 bis +40 °C, 20 – 90 % rF

Lagerbedingungen....-10 bis +40 °C, 20 – 90 % rF

Empfangsstation:

Betriebsspannung/-strom 12 V/DC, 500 mA

Abmessungen (B x H x T) 420 x 45 x 210 mm

Gewicht....1260 g

Netzteil:

Eingangsspannung/-strom....100 – 240 V/AC, 50/60 Hz, max. 0,18 A

Ausgangsspannung/-strom....12 V/DC, max. 500 mA

Funkmikrofon:

Betriebsspannung....2 x 1,5 V Batterie Typ AA

Frequenzbereich....40 – 15000 Hz

Sensitivität (bei 1 kHz)....>10 dBu (SINAD = 30 dB)

Signal-Rausch-Abstand....>90 dB

Richtcharakteristik ...... Dynamisch

Abmessungen (∅ x H)......ca. 55 x 286 mm

Gewicht.....ca. 320 g (ohne Batterien)

Taschensender mit Headset:

Betriebsspannung....2 x 1,5 V Batterie Typ AA

Frequenzbereich....40 – 15000 Hz

Sensitivität (bei 1 kHz)....>10 dBu (SINAD = 30 dB)

Signal-Rausch-Abstand.....>90 dB

Richtcharakteristik ....Kondenser

Abmessungen (B x H x T) ......Sender: 63 x 105 x 30 mm

Gewicht....Sender mit Headset: ca. 100 g (ohne Batterien)

Page

Suisse: www.conrad.ch

www.biz-conrad.ch

2. Explication des symboles

1. Technische gegevens 77

1. Inleiding

Zeer geachte klant,

b) Elektrische apparaten

16. Technische gegevens

Algemeen:

Radiofrequentie 863 – 865 MHz

Zendvermogen 10 mW

Kanalen 21 kanalen
