ELVOX EK02.EXP - Carte électronique Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte électronique pour motoréducteur coulissant 24 Vdc
Marque	Vimar - Elvox
Modèle	ELVOX EK02.EXP
Alimentation	230/120 Vac via transformateur interne, sortie 24 Vdc, puissance nominale 50 W
Fonctions principales	Commande séquentielle ou piétonne, programmation rapide ou personnalisée de la course, ralentissement réglable (trimmers), reconnaissance d'obstacles par encodeur, récepteur radio intégré (200 radiocommandes max, code fixe ou tournant), contrôle de courant moteur
Entrées de commande	APCH (séquentielle), APED (piéton), STOP (NF), FOTO (cellule photo N.F.), STPA (bord sensible ou cellule interne), fins de course (FCAP, FCCH)
Sorties	Moteur 24 Vdc 50 W, éclairage de courtoisie/second canal 24 Vdc 85 mA, voyant signalisation 24 Vdc 85 mA, alimentation accessoires 24 Vdc 300 mA, clignotant 24 Vdc 15 W
Protections électriques	Fusible réseau 2 A (230 V) ou 4 A (110 V), fusible moteur 15 A, fusible accessoires 3,15 A, protection surcourant moteur
Sécurité	Entrées de sécurité normalement fermées (STOP, FOTO, STPA) avec shunt si non utilisées, phototest optionnel, bord sensible résistif (8,2 kΩ) ou contact NC, fonction fermeture immédiate, préclignotement 3 secondes
Indicateurs LED	AC (réseau), STPA, APCH, APED, STOP, FOTO, FCAP, FCCH, ENC.A, ENC.B, DL12 (diagnostic et programmation)
Réglages	Dip switches (1-1 à 1-8, 2-1, 2-2) et trimmers TR1 (non utilisé), TR2 (puissance/couple), TR3 (vitesse de ralentissement), TR4 (vitesse du cycle), TR5 (temps fermeture automatique 1-120 s)
Alimentation de secours	Connecteur pour chargeur de batterie (CN8), fonctionnement sur batterie avec réduction de vitesse de 15 %
Récepteur radio	Intégré, fréquence non spécifiée (compatible code fixe 12 bits ou tournant), antenne filaire 17 cm ou externe ZL43
Mémoire	Mémoire extractible pour données enregistrées, capacité 200 radiocommandes
Entretien et nettoyage	Couper l'alimentation avant toute intervention ; ne pas tenter de réparer soi-même, contacter un service agréé
Pièces détachées et réparabilité	Fusibles remplaçables (2 A, 15 A, 3,15 A) ; autres pièces : s'adresser au fabricant
Informations générales	Conforme aux directives 2004/108/CE (EMC), 1999/5/CE (R&TTE), 2006/42/CE (machines) ; normes EN 61000, EN 301 489, EN 300 220, EN 60335, EN 13241, EN 12453

FOIRE AUX QUESTIONS - ELVOX EK02.EXP Vimar

Comment programmer la course du portail ?

La programmation rapide s'effectue en maintenant la touche P3 enfoncée 2 secondes (LED rouge DL12 clignote lentement), puis en appuyant sur APCH. Le portail effectue un cycle complet (fermeture, ouverture, fermeture). Pour une programmation personnalisée avec ralentissement réglable, maintenir P3 4 secondes (clignotement rapide) et suivre les étapes décrites dans la notice.

Comment enregistrer une radiocommande ?

Appuyer sur la touche P2 pendant 2 secondes (LED DL12 verte clignote lentement). Relâcher, puis appuyer sur la touche de la radiocommande à enregistrer. La LED s'allume fixe 2 secondes pour confirmer. Capacité maximale : 200 radiocommandes.

Comment effacer toutes les radiocommandes ?

Couper l'alimentation électrique (y compris les batteries). Maintenir la touche P2 enfoncée, puis rétablir l'alimentation sans relâcher P2 jusqu'à l'extinction de la LED DL12.

Que faire si le portail ne s'arrête pas aux fins de course ?

Vérifier le capteur magnétique et l'aimant, les LED FCAP et FCCH doivent s'éteindre au contact. Contrôler le dip switch 2-1 (présence fin de course) et 2-2 (sens d'ouverture). Si nécessaire, rapprocher l'aimant du capteur.

Comment connecter des cellules photoélectriques ?

Raccorder le contact normalement fermé entre COM (borne 13) et FOTO (borne 15). Si non utilisée, shunter ces bornes. Alimenter les cellules via les bornes +24V et GND (bornes 6-7). Pour activer le phototest, mettre le dip 1-5 ON.

Que signifie le clignotement de la LED DL12 ?

La LED DL12 clignote pour signaler des anomalies. Par exemple : 2 clignotements = échec test photocellules, 3 = problème moteur, 4 = encodeur, 6 = temps fin de course dépassé, 9 = fils moteur inversés. Voir le tableau des messages d'anomalie dans la notice.

Comment régler la vitesse et le couple moteur ?

Utiliser les trimmers : TR2 pour la puissance (couple), TR3 pour la vitesse de ralentissement, TR4 pour la vitesse du cycle. Après réglage, envoyer une commande APCH pour un cycle complet d'enregistrement.

Comment activer la fermeture automatique ?

Mettre le dip switch 1-1 sur ON. Le temps de fermeture automatique se règle via le trimmer TR5 de 1 à 120 secondes.

Que faire si l'automatisme ne fonctionne pas du tout ?

Vérifier l'alimentation réseau (LED AC), remplacer les fusibles grillés (2A, 15A, 3,15A) par des modèles équivalents, contrôler les LED STOP, STPA et FOTO qui doivent être allumées (entrées shuntées si non utilisées).

Comment installer des batteries de secours ?

Brancher le chargeur de batterie sur le connecteur CN8 et connecter les batteries. En fonctionnement sur batterie, la vitesse moteur est réduite de 15 %, les sorties accessoires (2CAN, AUX) sont désactivées à l'arrêt.

MODE D'EMPLOI ELVOX EK02.EXP Vimar

RS05

Carte avec trimmer 24 Vdc pour coulissant

Carte avec trimmer 24 Vdc pour coulissant

Recommandations pour l'installateur

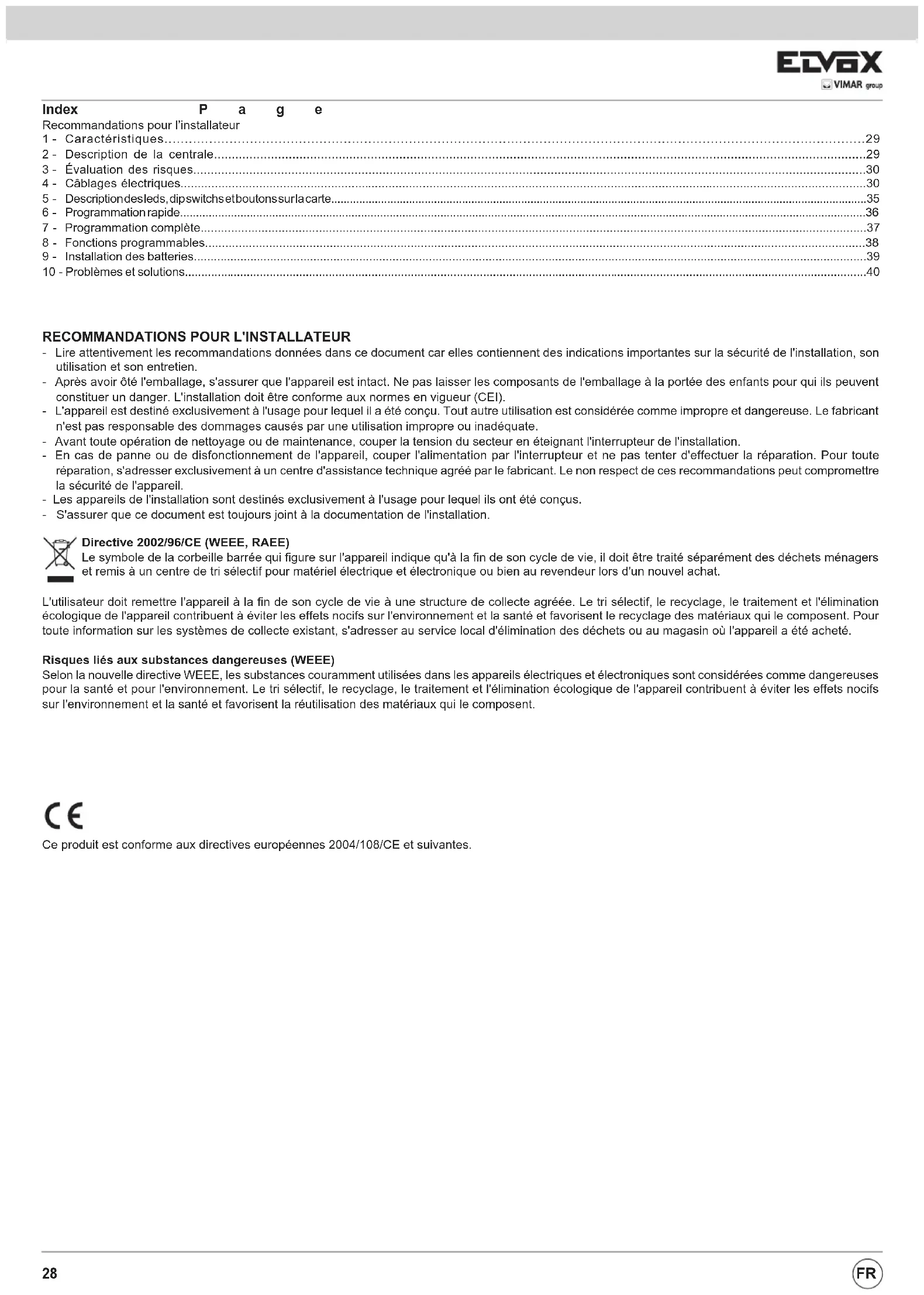

1 - Caractéristiques....29 2 - Description de la centrale....29 3 - Évaluation des risques....30 4 - Câblages électriques....30 5 - Description des leds, dip switch et boutons sur la carte....35 6 - Programmation rapide....36 7 - Programmation complète....37 8 - Fonctions programmables....38 9 - Installation des batteries....39 10 - Problèmes et solutions....40

Recommandations pour l'installateur

• Lire attentivement les recommandations données dans ce document car elles contiennent des indications importantes sur la sécurité de l'installation, son utilisation et son entretien.
• Après avoir ôté l'emballage, s'assurer que l'appareil est intact. Ne pas laisser les composants de l'emballage à la portée des enfants pour qui ils peuvent constituer un danger. L'installation doit être conforme aux normes en vigueur (CEI).
• L'appareil est destiné exclusivement à l'usage pour lequel il a été conçu. Tout autre utilisation est considérée comme impropre et dangereuse. Le fabricant n'est pas responsable des dommages causés par une utilisation impropre ou inadéquate.
• Avant toute opération de nettoyage ou de maintenance, couper la tension du secteur en éteignant l'interrupteur de l'installation.
• En cas de panne ou de dysfonctionnement de l'appareil, couper l'alimentation par l'interrupteur et ne pas tenter d'effectuer la réparation. Pour toute réparation, s'adresser exclusivement à un centre d'assistance technique agréé par le fabricant. Le non-respect de ces recommandations peut compromettre la sécurité de l'appareil.
• Les appareils de l'installation sont destinés exclusivement à l'usage pour lequel ils ont été conçus.
• S'assurer que ce document est toujours joint à la documentation de l'installation.

Le symbole de la corbeille barrée qui figure sur l'appareil indique qu'à la fin de son cycle de vie, il doit être traité séparément des déchets ménagers et remis à un centre de tri sélectif pour matériel électrique et électronique ou bien au revendeur lors d'un nouvel achat.

L'utilisateur doit remettre l'appareil à la fin de son cycle de vie à une structure de collecte agréée. Le tri sélectif, le recyclage, le traitement et l'élimination écologique de l'appareil contribuent à éviter les effets nocifs sur l'environnement et la santé et favorisent le recyclage des matériaux qui le composent. Pour toute information sur les systèmes de collecte existants, s'adresser au service local d'élimination des déchets ou au magasin où l'appareil a été acheté.

Risques liés aux substances dangereuses (WEEE)

Selon la nouvelle directive WEEE, les substances couramment utilisées dans les appareils électriques et électroniques sont considérées comme dangereuses pour la santé et pour l'environnement. Le tri sélectif, le recyclage, le traitement et l'élimination écologique de l'appareil contribuent à éviter les effets nocifs sur l'environnement et la santé et favorisent la réutilisation des matériaux qui le composent.

Ce produit est conforme aux directives européennes 2004/108/CE et suivantes.

1- Caractéristiques

Centrale de commande pour motoréducteurs coulissants 24 Vdc, puissance nominale 50 W, avec entrées pour fin de course, encodeur (pour la détection des obstacles et le contrôle de la vitesse) et récepteur intégré. La centrale permet :

• de personnaliser l'espace et la vitesse de ralentissement en ouverture et en fermeture
• Elle est équipée d'un système de reconnaissance des obstacles
• d'une LED pour le diagnostic des entrées
• d'une mémoire des données enregistrées extractible
• d'un récepteur intégré ayant une capacité de 200 radiocommandes (à code fixe ou tournant)
• d'un contrôle du courant pour la protection du moteur électrique.

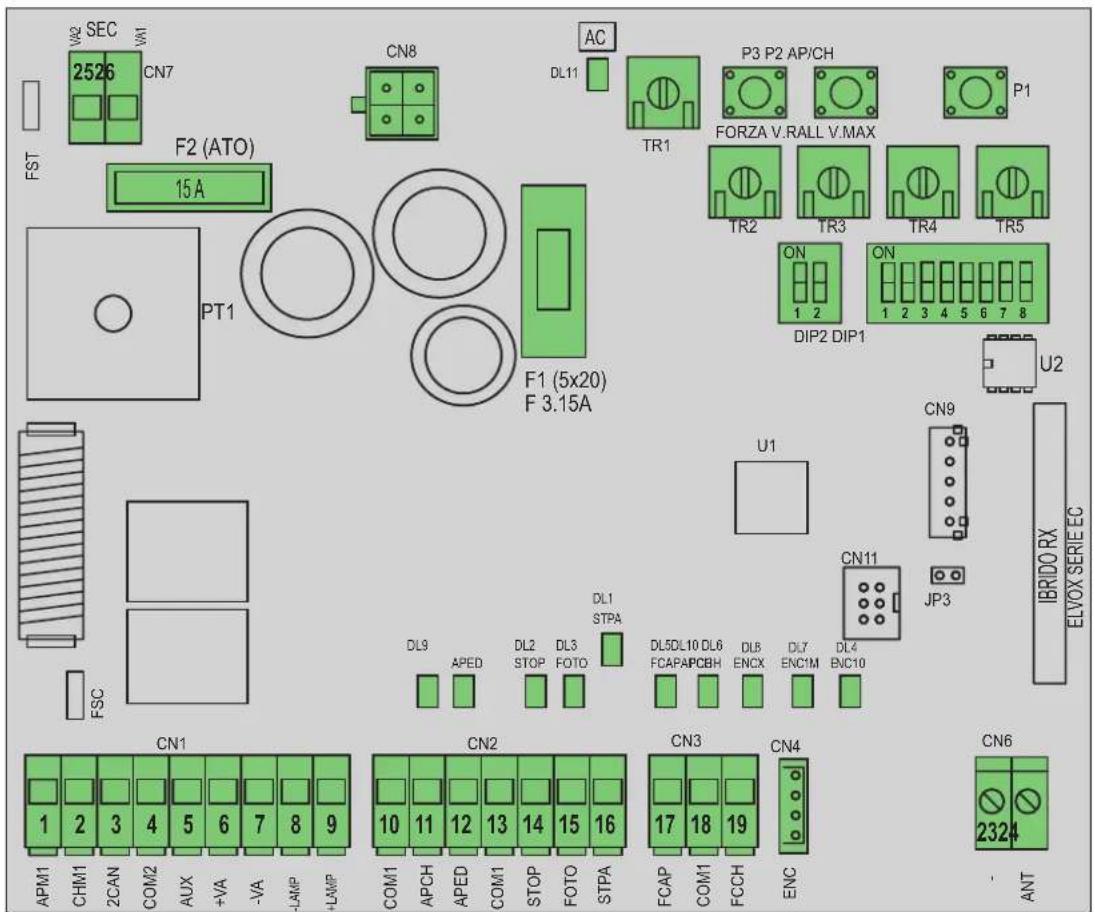

2- Description de la centrale

Fig. 1

Légende

1- Fusible primaire transformateur (2 A retardé) 2- Transformateur 230/120 Vac - 22 Vac 3- Fusible de protection du moteur 15 A 4- Fusible de protection des accessoires 3,15 A 5- LED alimentation du réseau 6- LED diagnostic programmation 7- Bouton de commande APCH 8- Bouton de programmation 9- Mémoire externe 10- Module radio 11- LED diagnostic entrées 12- Borne de raccordement antenne 13- Dip switch fonctions (Dip 1, Dip 2) 14- Connecteur encodeur 15- Borne extractible pour raccordement des fin de course 16- Borne extractible pour le branchement des entrées de commande et de sécurité, centrale livrée avec entrées normalement fermées et shuntées 17- Borne extractible pour le branchement de la sortie moteur, clignotant et alimentation des accessoires

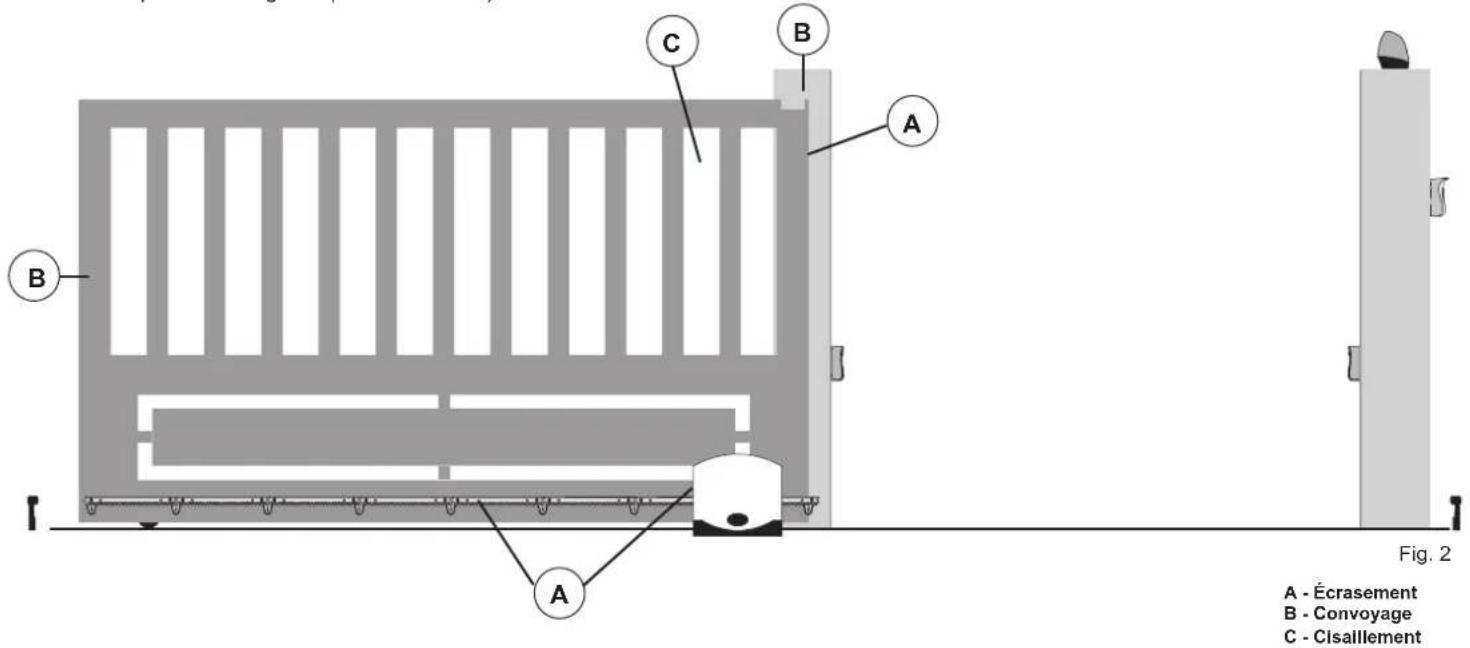

3- Évaluation des risques

Avant de commencer l'installation de l'automatisme, évaluer les points de danger potentiels pendant le mouvement du portail (la fig. 2 montre quelques-uns des points de danger du portail coulissant).

Avant de commencer l'installation, vérifier le coulissement du portail, la présence des arrêts mécaniques, leur état et le système de soutien du portail.

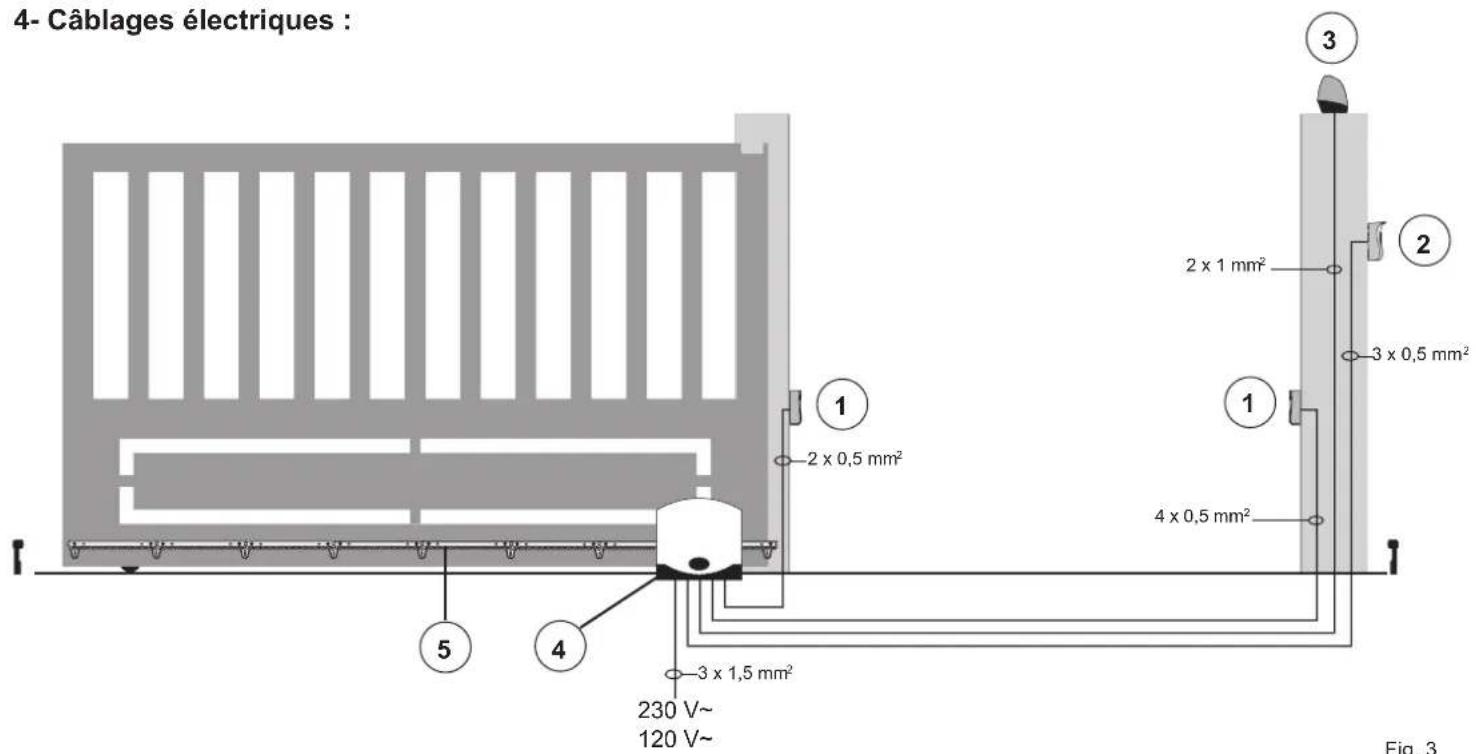

Fig. 3

Légende

1 - Cellule photoélectrique 2 - Sélecteur 3 - Clignotant 4 - Motoréducteur 5 - Crémaillère

4.1- Câblage de la ligne d'alimentation

Le compartiment du transformateur abrite une borne avec fusible de protection 2 A; relier la phase au pôle qui correspond au fusible.

Fusible 2 A L 250 V (réseau : 230 V, 240 V)

Fusible 4 A L 250 V (réseau : 110 V, 117 V, 125 V)

Fig. 4

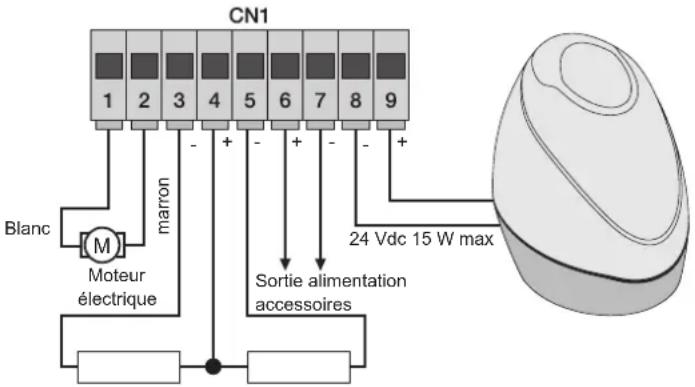

4.3 - Câblage clignotant, éclairage de courtoisie et voyant de signalisation du mouvement du portail

24 Vdc, 120 mA max Éclairage de courtoisie Second canal radio 24 Vdc, 120 mA max Voyant de signalisation du mouvement du portail Fig. 5

N. B. : ne pas modifier le câblage de la sortie moteur (bornes 1 et 2), le dip switch 2-2 sélectionne le sens d'ouverture.

Bornes Description Fonction
1-2 Sortie moteur Sortie	pour la commande du moteur électrique à 24 Vdc, puissance nominale 50 W(borne numéro 1 blanc, borne numéro 2 marron)
3-4 Éclairage de courtois	le ou second canalradio	Sortie 24 Vdc, charge maximale 85 mA, peut être programmée comme sortie temporisée (60 secondes) ou sortie second canal radio, voir dip switch numéro 6(3 = GND/4 = + 24 Vdc).
4-5 Sortie voyant de signalisation	alisation Sortie 24 Vdc, charge maximale 85 mA, clignote lentement pendant l'ouverture,allumée quand le portail est arrêté et ouvert, clignote rapidement pendant la fermeture et s'éteint quand le portail est fermé (4 = 24 Vdc 5 = GND).
6-7 Sortie alimentation accessoires	Sortie 24 Vdc maximum, 300 mA pour alimentation des cellules photoélectriques etdes accessoires(6 = + 24 Vdc, 7 = GND)
8-9 Sortie pour clignotant	Sortie 24 Vdc, charge maximale 15 W pour clignotant (8 = GND, 9 = + 24 Vdc)

La somme de l'absorption des sorties 2CAN, AUX et -VA ne doit pas dépasser 500 mA.

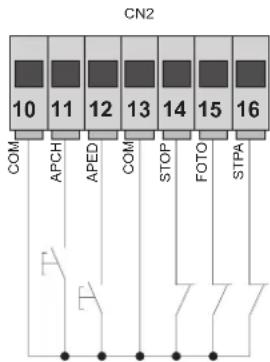

Tableau de description des entrées

La centrale est livrée avec les entrées normalement fermées et shuntées (STOP, FOTO et STPA) ; supprimer le pont de l'entrée que l'on souhaite utiliser.

Numéro borne Description Type d'entrée
10-13-18 Entrée de commande commune (GND permanente)		-
11	Entrée de commande séquentielle pour la commande de la course complète du portail	Normalement ouverte
12	Entrée de commande séquentielle pour la commande de la course piétons du portail	Normalement ouverte
14	Entrée pour arrêt du portail	Normalement fermée
15	Entrée cellule photoélectrique active pendant la fermeture du portail	Normalement fermée
16	Entrée bords et cellule photoélectrique interne active pendant la fermeture et l'ouverture du portail	Normalement fermée
17	Entrée fin de course d'ouverture avec dip 2-2 sur off Entrée fin de course de fermeture avec dip 2-2 sur on	Normalement fermée
19	Entrée fin de course de fermeture avec dip 2-2 sur off Entrée fin de course d'ouverture avec dip 2-2 sur on	Normalement fermée

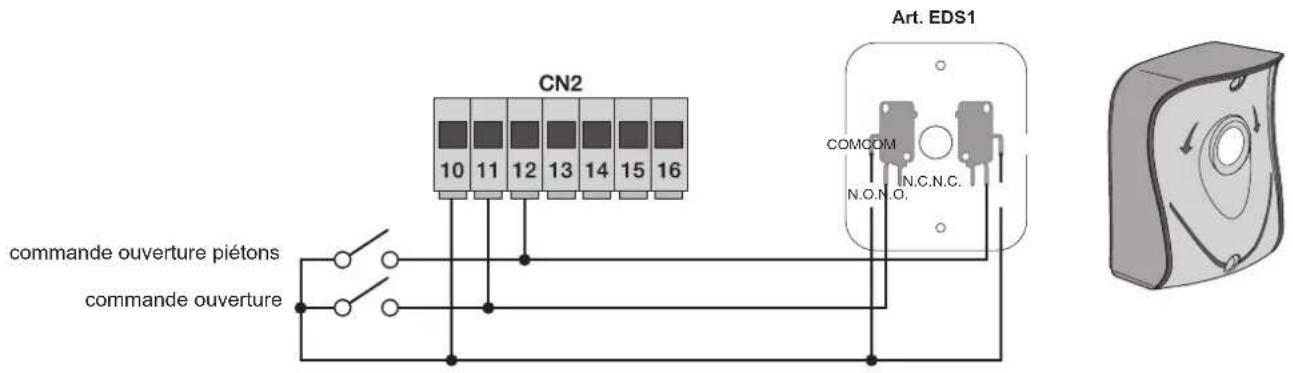

4.4- Raccordement des boutons de commande et du sélecteur à clé

Contacts normalement ouverts (les LEDS rouges APCH ou APED s'allument quand le sélecteur ou les boutons reliés en parallèle sont actionnés) :

Fig. 6

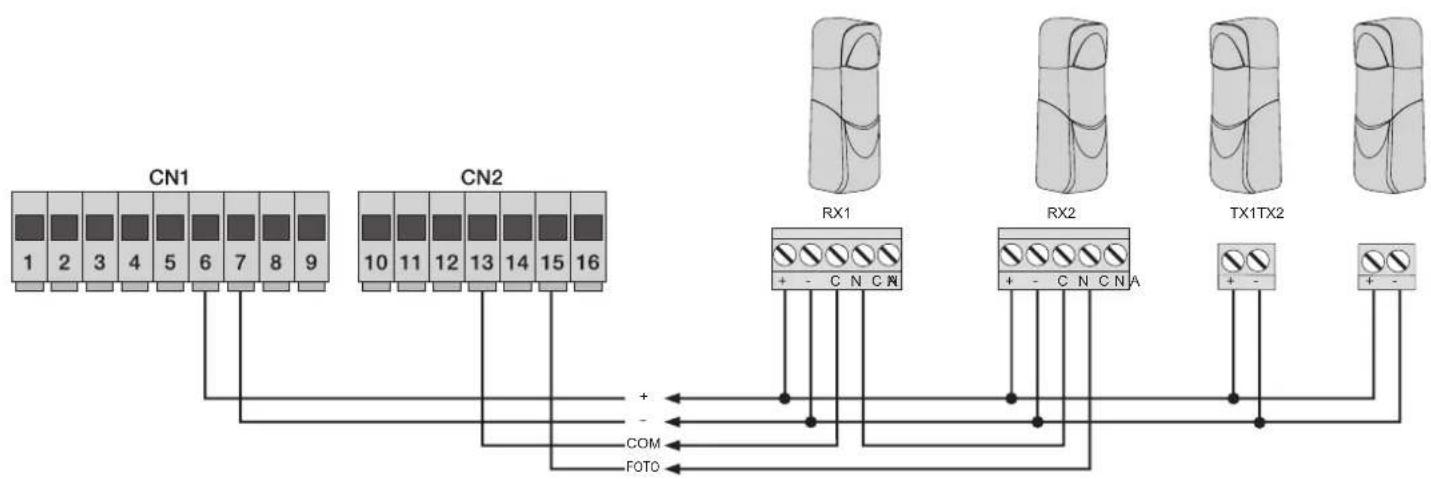

4.5- Raccordement des cellules photoélectriques

Contact normalement fermé (si les cellules photoélectriques ne sont pas actives, la LED FOTO doit être allumée) ; s'il n'est pas utilisé, faire un shunt entre COM. et FOTO ; respecter la polarité pour l'alimentation des cellules photoélectriques :

Fig. 7

4.6- Raccordement bord sensible ou cellule photoélectrique interne

Si le bord ou la cellule photoélectrique ne sont pas actifs, la LED STPA doit être allumée, voir les dip switches 1-4 et 1-7. S'il n'est pas utilisé, faire un shunt entre COM et STPA. Si un bord sensible est connecté, le dip switch numéro 4 doit être réglé sur ON; le dip switch numéro 7 sélectionne le type de bord, (OFF avec contact normalement fermé ou ON, bord avec résistance d'équilibrage 8,2 kΩ); le déclenchement du bord inverse le mouvement du portail de 10 cm.

Exemple de DIP en position OFF

Exemple de DIP en position ON

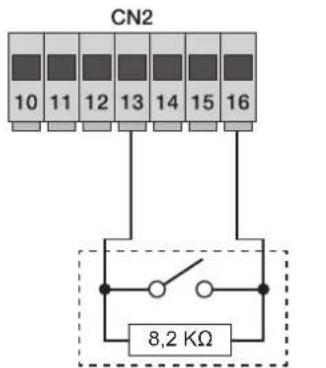

Entrée STPA comme bord résistif à 8,2 kΩ ; placer les dip switches 1-4 et 1-7 en position ON

DIP 1 DIP 1

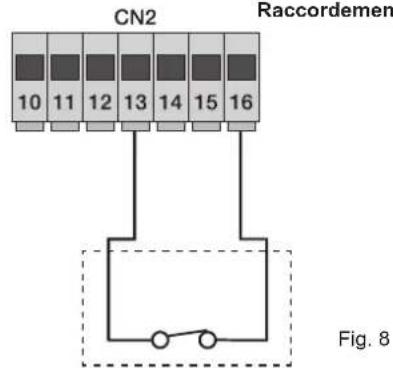

Entrée STPA comme bord à switch électromécanique; placer 1-4 sur ON et les commutateurs DIP 1-7 dans la position OFF

Raccordement bord à switch4.6.1 Raccordement

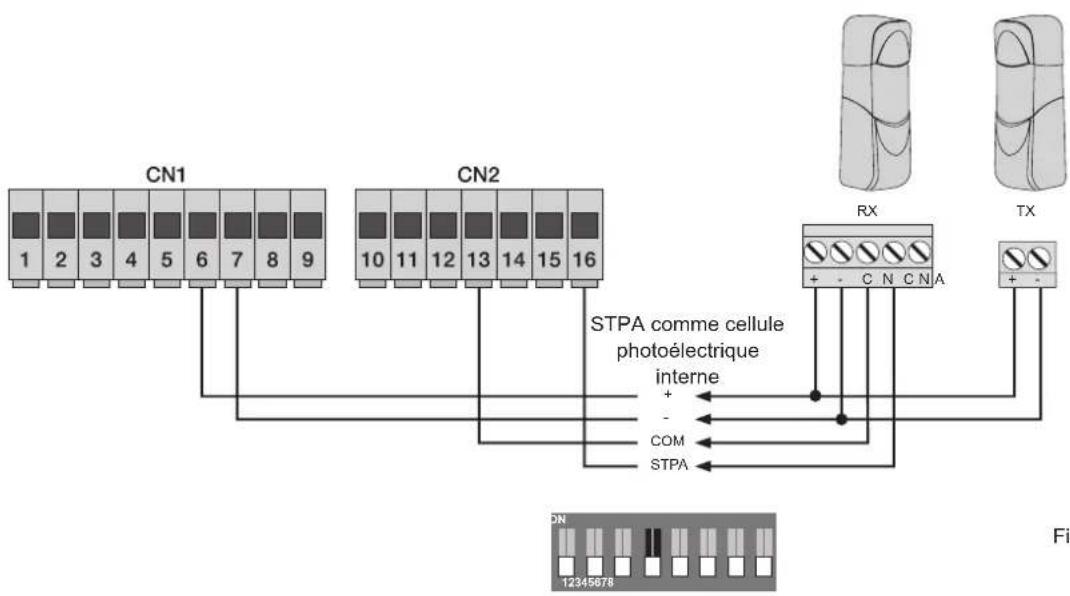

4.6.2 Raccordement cellule photoélectrique interne

Si l'entrée STPA est reliée au récepteur de la cellule photoélectrique, régler le dip switch numéro 1-4 sur OFF (si la cellule photoélectrique interne est active, le portail s'arrête pendant l'ouverture ou la fermeture, puis reste arrêté jusqu'à ce que la cellule photoélectrique soit libérée et repart dans le sens de l'ouverture).

Fig. 9

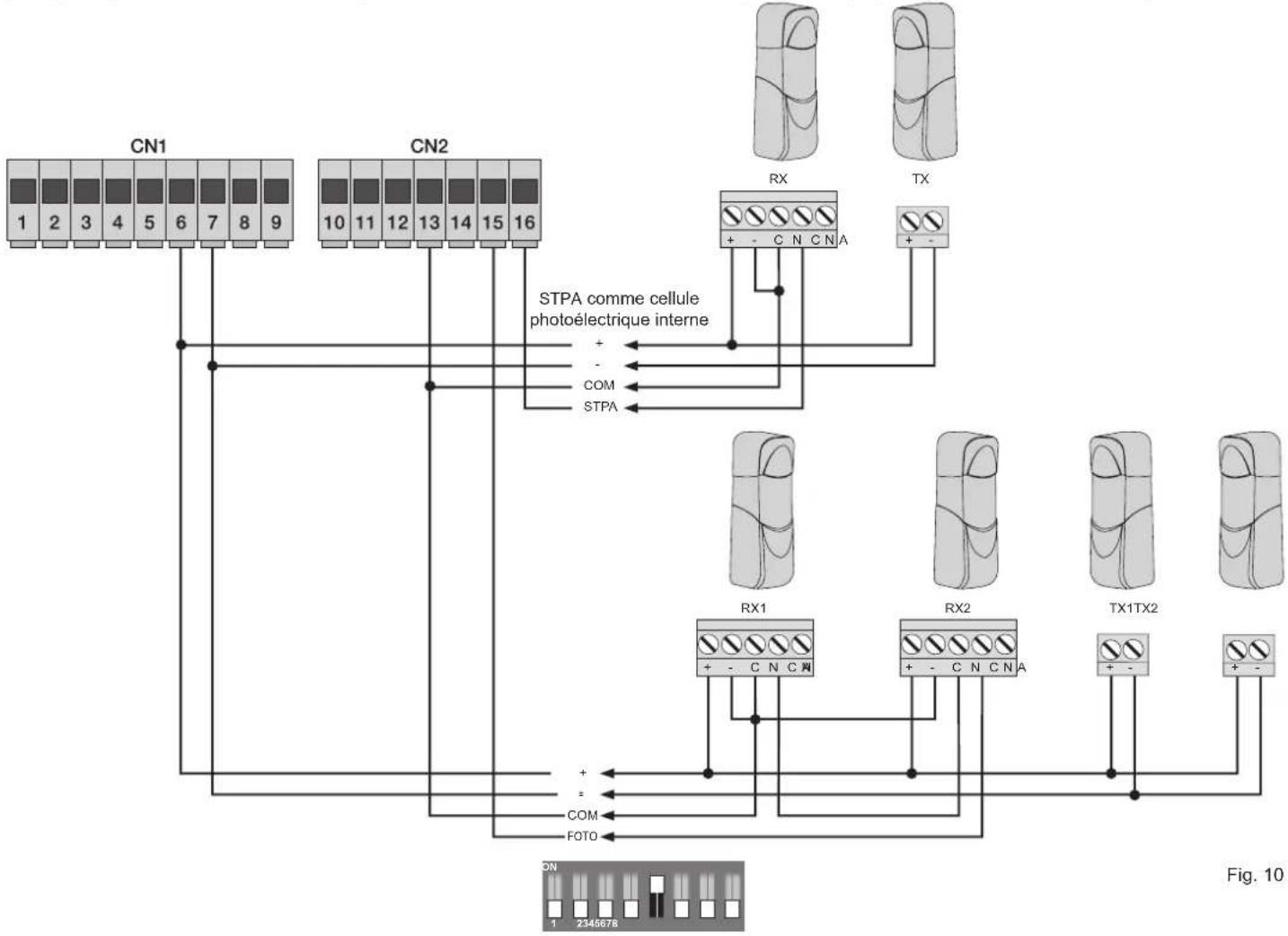

4.6.3 Raccordement des cellules photoélectriques avec fonction phototest active

Si la fonction phototest est active (la centrale vérifie le fonctionnement des cellules photoélectriques, voir dip switch 5 sur ON), respecter les liaisons suivantes (à chaque départ du moteur, la centrale coupe l'alimentation au transmetteur de la cellule photoélectrique pour vérifier son fonctionnement) :

4.7- Raccordement du bouton d'arrêt

Raccordement du bouton d'arrêt : contact normalement fermé ; l'ouverture du contact entraîne l'arrêt du portail et la suspension du temps de fermeture automatique (si le bouton n'est pas actif, la LED STOP doit être allumée) ; si elle n'est pas utilisée, faire un shunt entre COM et STOP.

Fig. 11

N. B. : si l'installation ne comporte pas de cellules photoélectriques, de bords sensibles ou de boutons d'arrêt (les entrées FOTO, STPA et STOP doivent être shuntées avec le commun, borne 13) ; ne pas activer la fonction phototest.

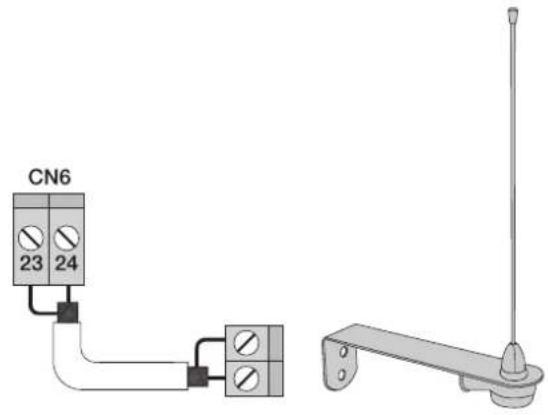

4.8- Raccordement de l'antenne

Un fil rigide câblé de 17 cm est livré en série ; pour augmenter sa portée, brancher l'antenne art. ZL43 comme le montre la figure :

Fig. 12

5 - Description des leds du circuit

Sigle Description
AC Affiche l'alimentation du réseau (allumée si la tension du réseau est présente).
STPA	Affiche l'état de l'entrée STPA (borne 16) ; si elle n'est pas active, la led verte reste allumée ; si elle n'est pas utilisée faire un shunt entre les bornes COM et STPA.
APCH Affiche l'état de l'entrée APCH (borne 11) ; si elle n'est pas active, la led rouge reste éteinte.
APED Affiche l'état de l'entrée APED (borne 12) ; si elle n'est pas active, la led rouge reste éteinte.
STOP	Affiche l'état de l'entrée STOP (borne 14) ; si elle n'est pas active, la led verte reste allumée ; si elle n'est pas utilisée, faire un shunt entre les bornes COM et STOP.
FOTO	Affiche l'état de l'entrée FOTO (borne 15) ; si elle n'est pas active, la led verte reste allumée ; si elle n'est pas utilisée, faire un shunt entre les bornes COM et FOTO.
FCAP	Affiche l'état du fin de course d'ouverture avec dip2-2 sur off ; la led verte s'éteint lorsque le portail est complètement ouvert. Affiche l'état du fin de course de fermeture avec dip2-2 sur on ; la led verte s'éteint lorsque le portail est complètement fermé.
FCCH	Affiche l'état du fin de course de fermeture avec dip2-2 sur off ; la led verte s'éteint lorsque le portail est complètement fermé. Affiche l'état du fin de course d'ouverture avec dip2-2 sur on ; la led verte s'éteint lorsque le portail est complètement ouvert.
ENC.A	Affiche l'entrée encodeur A ; allumée fixe pendant le mouvement du moteur à la vitesse du cycle, clignotante pendant le ralentissement, éteinte quand le moteur est arrêté.
ENC.B	Affiche l'entrée encodeur B ; allumée fixe pendant le mouvement du moteur à la vitesse du cycle, clignotante pendant le ralentissement, éteinte quand le moteur est arrêté.
DL12 Affiche l'état de programmation de la course et l'apprentissage des radiocommandes (LED bicolore).

Boutons du circuit

Sigle Description
APCH Commande l'ouverture et la fermeture du portail
P3 Appuyer pour entrer dans la programmation de la course
P2 Appuyer pour entrer dans la programmation ou effacer les radiocommandes

Contrôle préliminaire

Quand on alimente la centrale, la LED DL12 s'allume pendant une seconde.

Vérifier les LEDs de diagnostic des entrées ; STOP, FOTO et STPA doivent être allumées.

Si une des entrées de sécurité (FOTO, STOP, STPA) n'est pas utilisée, faire un shunt entre COM et l'entrée inutilisée.

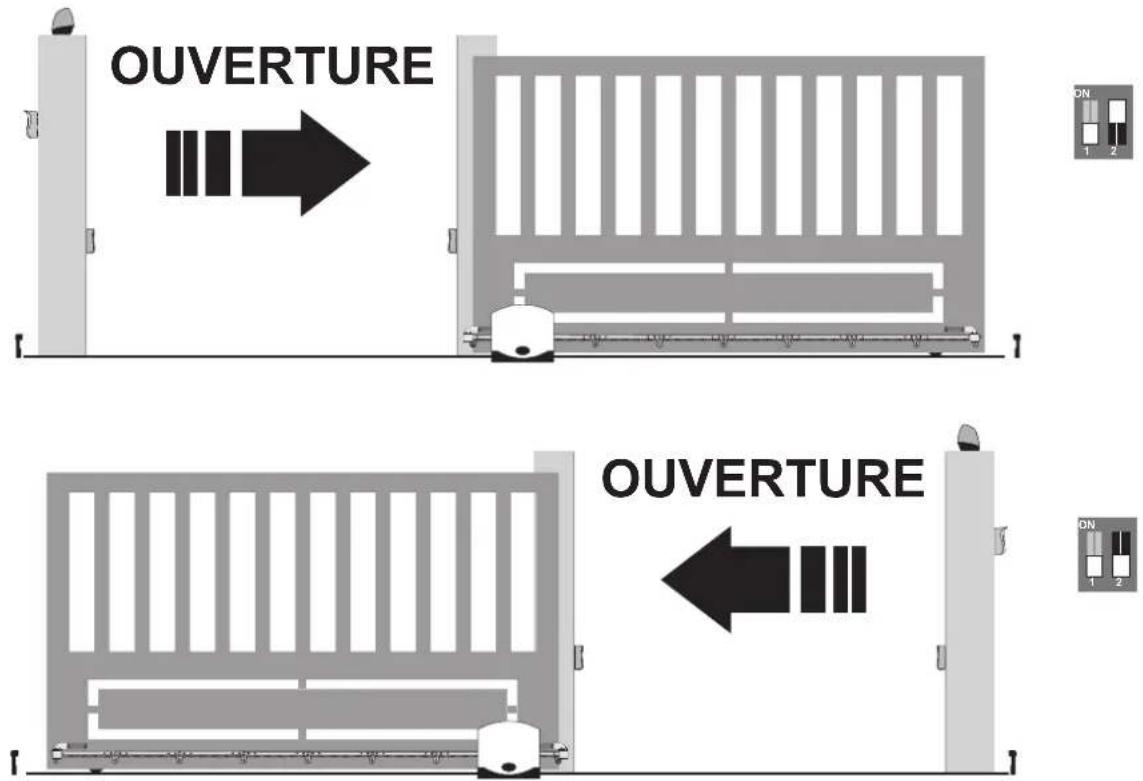

6 - Programmation rapide

Procédure de programmation facilitée de la course du portail

N. B. : avant de commencer la programmation, vérifier le dip switch 2-2 (OFF ouverture vers la gauche, ON ouverture vers la droite)

• Amener le portail à 1 mètre environ de la fermeture.
• Maintenir la pression sur la touche P3 pendant 2 secondes (la LED rouge DL12 clignote lentement), relâcher la touche P3.
• Appuyer sur la touche APCH ; le portail continue jusqu'au déclenchement du fin de course de fermeture, puis repart dans le sens de l'ouverture à vitesse réduite.
• Lorsqu'il atteint les fins de course magnétiques d'ouverture, le portail repart dans le sens de la fermeture jusqu'au déclenchement du fin de course.
• La LED DL12 s'éteint; la centrale a enregistré la course du portail et s'est alignée sur les paramètres par défaut avec un espace de ralentissement de 50 cm en ouverture et 75 cm en fermeture avant les fins de course magnétiques.

Si pendant la programmation les manœuvres se trouvent inversées, ne pas modifier le câblage du moteur électrique (bornes 1 et 2) ni des fins de course, mais contrôler le dip switch 2-2 (OFF, ouverture du portail vers la gauche, ON, ouverture du portail vers la droite).

N. B. : si les fils d'alimentation du moteur électrique sont inversés, lorsqu'elle reçoit la commande d'ouverture la centrale signale l'erreur par le clignotement de la LED DL12 et du clignotant (voir tableau message anomalie).

Procédure d'enregistrement de la radiocommande

• Appuyer sur la touche P2 pendant 2 secondes, la LED DL12 verte clignote lentement ; relâcher la touche P2.
• La centrale est en attente d'apprentissage d'une radiocommande (délai d'attente 20 secondes).
• Appuyer sur la touche de la radiocommande à enregistrer, la LED DL12 s'allume fixe en vert pendant 2 secondes puis s'éteint.

Répéter la procédure pour enregistrer les autres radiocommandes. La capacité maximale est de 200 radiocommandes.

La capacité maximale est de 200 radiocommandes ; lorsqu'elle est atteinte et qu'une nouvelle radiocommande est programmée (led verte DL12 clignotante), à la pression sur la touche du nouveau transmetteur à mémoriser, la led verte DL12 clignote trois fois rapidement.

N. B. : la première radiocommande enregistrée configure la centrale pour qu'elle accepte uniquement les radiocommandes avec code tournant ou fixe 12 bits.

Programmation de la course personnalisée

N. B. : avant de commencer la programmation, vérifier le dip switch 2-2 (OFF ouverture vers la gauche, ON ouverture vers la droite) et le dip switch 2-1 qui doit être en position OFF (fonctionnement avec fin de course).

• Amener le portail à 1 mètre environ de la fermeture.
• Maintenir la pression sur la touche P3 pendant 4 secondes (la LED rouge DL12 clignote rapidement) ; relâcher la touche P3.
• Appuyer sur la touche APCH, le portail se ferme jusqu'au déclenchement du fin de course de fermeture, puis repart dans le sens de l'ouverture.
• Avant que le portail soit complètement ouvert, appuyer sur la touche APCH ; la centrale enregistre le point de départ du ralentissement en ouverture.
• Le portail continue en ralentissement jusqu'au déclenchement du fin de course d'ouverture puis repart dans le sens de la fermeture.
• Avant que le portail soit complètement fermé, appuyer sur la touche APCH ; la centrale enregistre le point de départ du ralentissement en fermeture.
• Le portail continue en ralentissement jusqu'au déclenchement du fin de course de fermeture puis repart dans le sens de l'ouverture.
• Appuyer sur la touche APCH pour définir l'ouverture piétons (si une commande est donnée par l'entrée APED, le portail s'ouvre de la largeur définie à ce point) ; le portail part dans le sens de la fermeture jusqu'au déclenchement du fin de course de fermeture.
• La centrale enregistre la course prédéfinie et la LED DL12 s'éteint; la procédure de programmation de la course est terminée.

Programmation ou effacement des radiocommandes

Enregistrer la touche de radiocommande de l'entrée APCH : appuyer sur la touche P2 jusqu'à ce que la LED DL12 verte clignote lentement; relâcher la touche et appuyer sur le bouton de radiocommande à enregistrer; la LED DL12 s'allume en vert pendant 1 seconde pour confirmer l'enregistrement. Pour enregistrer les autres radiocommandes, répéter la procédure.

Enregistrer la touche de radiocommande de l'entrée APED : appuyer sur la touche P2 jusqu'à ce que la LED DL12 verte clignote rapidement; relâcher la touche et appuyer sur le bouton de la de la touche de radiocommande qui actionne l'ouverture piétons. Pour enregistrer les autres radiocommandes, répéter la procédure.

Pour effacer une radiocommande enregistrée : appuyer sur la touche P2 jusqu'à ce que la LED DL12 verte clignote très vite; relâcher la touche et appuyer sur le bouton de la radiocommande à effacer; la LED DL12 s'allume en vert pendant 1 seconde pour confirmer l'effacement de la touche de la radiocommande. Pour enregistrer les autres radiocommandes, répéter la procédure.

Pour effacer toutes les radiocommandes : couper l'alimentation de la centrale et déconnecter les batteries (selon le modèle).

Maintenir la pression sur la touche P2 ; rétablir l'alimentation de la centrale sans relâcher la touche P2 jusqu'à l'extinction de la led DL12.

La capacité maximale est de 200 radiocommandes ; lorsqu'elle est atteinte et qu'une nouvelle radiocommande est programmée (led verte DL12 clignotante), à la pression sur la touche du nouveau transmetteur à mémoriser, la led DL12 clignote trois fois rapidement pour signaler la saturation de la mémoire.

N. B. : la première radiocommande enregistrée configure la centrale pour qu'elle accepte uniquement les radiocommandes avec code tournant ou fixe 12 bits.

8 - Fonctions programmables :

Le tableau résume les fonctions qui peuvent être activées par les dip switches ; la centrale lit les dip switches lorsque le portail est à l'arrêt en fermeture.

Nombre de dip switches	État du dip switch	Description
DIP 1-1 OFF Fonction	de fermeture automatique désactivée
DIP 1-1 ON Fonction	de fermeture automatique active
DIP 1-2	OFF	Fonction copropriété active (pendant l'ouverture du portail, il n'est pas possible d'arrêter le mouvement avec la radiocommande ou les entrées APCH)
DIP 1-2 ON À chaque	commande, le portail exécute : ouverture, arrêt, fermeture, arrêt
DIP 1-3 OFF Préclignotement désactivé
DIP 1-3	ON	Préclignotement actif ; avant le mouvement du portail, le clignotant s'allume 3 secondes
DIP 1-4 OFF Entrée STPA comme cellule photoélectrique interne
DIP 1-4 ON Entrée STPA comme bord sensible
DIP 1-5 OFF Fonction	phototest désactivée
DIP 1-5	ON	Fonction phototest active (contrôle des cellules photoélectriques à chaque commande) voir paragraphe 4.6.3
DIP 1-6 OFF Second	canal radio associé à l'ouverture piétons du portail
DIP 1-6	ON	Second canal radio associé à l'activation pendant 1 seconde de la sortie 2can (bornes 3 et 4)
DIP 1-7 OFF Bord sensible avec contact normalement fermé
DIP 1-7	ON	Bord sensible résistif, contact normalement ouvert avec résistance d'équilibrage de 8,2 k en parallèle
DIP 1-8 OFF Fonction	de fermeture immédiate désactivée
DIP 1-8	ON	Active la fonction de fermeture immédiate (le déclenchement de la cellule photoélectrique ramène le temps de fermeture automatique à 5 secondes après sa désactivation)
DIP 2-1 OFF Inutilisé
DIP 2-1 ON Inutilisé
DIP 2-2 OFF Ouverture	du portail vers la gauche
DIP 2-2 ON Ouverture	du portail vers la droite

Trimmer de réglage

Trimmer Description
TR1
TR2 Puissance (règle le couple moteur)
TR3 Vitesse de ralentissement
TR4 Vitesse du cycle
TR5 Temps de fermeture automatique (réglable de 1 à 120 secondes)

N. B. : lorsqu'on règle les trimmers TR3 (vitesse de ralentissement) ou TR4 (vitesse du cycle), la led rouge DL12 clignote rapidement ; envoyer une commande avec la touche APCH. Le portail exécute une ouverture et une fermeture complètes pour enregistrer les absorptions pendant la course avec les nouvelles vitesses ; lorsque la fermeture est terminée, la led DL12 s'éteint et enregistre les nouvelles valeurs.

Les signaux d'erreur sont affichés par la led DL12 et le clignotant (bornes numéros 8 et 9).

Légende des messages d'anomalie

Nombre de clignotements Description
2	Échec du test cellules photoélectriques (câblage erroné ou cellules photoélectriques occupées)
3 Détecte un problème sur le circuit qui active le moteur
4 Problème sur l'encodeur (en codeur absent ou câblage moteur électrique inversé)
5 Erreur grave sur EEPROM (composant U2 absent ou endommagé)
6 Temps prévu pour la fin de course épuisé (composant U2 absent ou détérioré)
7 Fusible F2 brisé
8 Erreur surcourant moteur
9 Câbles d'alimentation du moteur (bornes 1-2) inversées

À la fin de la programmation, vérifier le fonctionnement de l'automatisme en simulant le déclenchement des cellules photoélectriques et des bords sensibles ; en cas de dysfonctionnement, vérifier le câblage électrique du dip switch 2-2 pour sélectionner la direction d'ouverture.

9 - Installation des batteries

Introduire dans le connecteur CN8 le circuit du chargeur de batterie et brancher les batteries ; lorsqu'il fonctionne seulement sur la batterie, la vitesse du moteur est réduite de 15 % par rapport à l'alimentation par le réseau ; le nombre de manœuvres avec les batteries dépend du nombre de cellules photoélectriques dans le circuit et de la longueur du portail. Lorsque le système fonctionne uniquement sur batteries, la LED AC s'éteint, les sorties 2CAN et AUX ne sont pas actives et les accessoires ne sont pas alimentés lorsque le portail est arrêté.

10 - Problèmes et solutions

Problème Cause Solution
L'automatisme ne fonctionne pas	Panne d'alimentation du réseauFusibles grillésEntrées de commande et de sécurité en panne	Vérifier l'interrupteur de la ligne d'alimentationRemplacer les fusibles par des modèles équivalentsVérifier les LEDS de diagnostic (STOP, STPA et FOTO doivent être allumées)
Le système n'enregistre pas les radiocommandes	Sécurités ouvertesBatteries de la radiocommande déchargéesRadiocommande incompatible avec la première commande enregistréeMémoire saturée	Vérifier les LEDS de diagnostic (STOP, STPA et FOTO doivent être allumées)Remplacer les batteriesLa première radiocommande mémorisée configure la centrale pour qu'elle enregistre uniquement les radiocommandes à code tournant ou à dip switch.Supprimer au moins une radiocommande ou ajouter un récepteur extérieur (capacité maximale 200 radiocommandes)
La radiocommande ne fonctionne pas Batteries de la radiocommande déchargées Remplacer les batteries
Le système n'entre pas dans la programmation de la course	Sécurités ouvertes	Vérifier les LEDS de diagnostic (STP, STPA et FOTO doivent être allumées)
Dès qu'il part, le portail s'arrête et s'inverse	Couple moteur insuffisant Augmenter la puissance avec le trimmer TR2
Pendant le ralentissement, le portail s'arrête et s'inverse	Vitesse de ralentissement trop faible Augmenter la valeur du trimmer TR3
Le portail ne s'arrête pas quand les fin de course se déclenchent, selon le modèle	Le capteur magnétique ne lit pas l'aimant	Approcher l'aimant du capteurVérifier les LEDS des fin de course.Vérifier le dip switch numéro 2-1 de présence du fin de course et le dip switch 2-2 du sens d'ouverture du portail.

(Déclaration d'intégration de quasi-machines annexe IIB Directive 2006/42/CE)

N°: ZDT00434.00

Je soussigné, représentant le fabricant

Elvox SpA

Via Pontarola, 14/A - 35011 Campodarsego

(PD) Italy

déclare ci-dessous que les produits :

CARTE De commande - SERIE RS

sont conformes aux directives communautaires suivantes (ainsi qu'à l'ensemble de leurs modifications applicables) et qu'ils respectent les normes et les spécifications techniques ci-dessous :

Directive EMC 2004/108/CE : EN 61000-6-1 (2007), EN 61000-6-3 (2007) + A1 (2011)

Directive R&TTE 1999/5/CE : EN 301 489-3 (2002), EN 300 220-3 (2000)

Directive machines 2006/42/CE EN 60335-2-103 (2003) + A11 (2009),

EN 13241 (2003) + A1 (2011), EN 12453 (2000)

déclare en outre que le composant ne doit pas être mis en service avant que la machine finale à laquelle il sera intégré n'ait été déclarée conforme, si nécessaire, à la Directive 2006/42/CE;

déclare que la documentation technique correspondante a été rédigée par Elvox SpA conformément à l'annexe VIIIB de la Directive 2006/42/CE dont elle respecte les dispositions essentielles suivantes : 1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7, 1.5.8, 1.5.9, 1.6.1, 1.6.2, 1.7.1, 1.7.2, 1.7.3, 1.7.4.

s'engage à présenter en réponse à toute demande motivée des autorités nationales le dossier justificatif de l'appareil.

Campodarsego, 29/04/2013

Le président directeur général

Remarque : cette déclaration correspond à la dernière révision de la déclaration officielle disponible avant l'impression de ce manuel. Ce texte a été adapté aux nécessités éditoriales. Une copie de la déclaration originale peut être demandée à Elvox SpA.
