23009 - Éclairage Heitronic - Notice d'utilisation et mode d'emploi gratuit

Marque	Heitronic
Modèle	23009
Catégorie	Éclairage
Type de produit	Projecteur apparent à LED
Usage	Intérieur sec et protégé
Tension d'alimentation	230 V ~ 50 Hz (avec transformateur intégré 12 V DC)
Nombre de LED	3
Puissance totale	6 W (3 x 2 W)
Flux lumineux	270 lumens
Température de couleur	Blanc chaud (WW)
Indice de protection	IP20
Classe de protection	II
Installation	Montage fixe sur surface stable, par électricien qualifié
Matériau	Non spécifié (estimation : aluminium et plastique)
Dimensions	Non spécifiées (estimation : environ 15 x 10 x 5 cm)
Poids	Non spécifié (estimation : environ 0,5 kg)
Entretien	Nettoyer avec un chiffon sec après mise hors tension
Sécurité	Ne pas exposer à l'eau (IP20), ne pas modifier, utiliser uniquement sur surfaces non inflammables
Mise au rebut	Ne pas jeter avec les déchets ménagers, déposer dans un point de collecte
Garantie	Perdue en cas de non-respect des consignes

FOIRE AUX QUESTIONS - 23009 Heitronic

Comment installer le projecteur Heitronic 23009 ?

L'installation doit être réalisée par un électricien qualifié. Mettez le circuit hors tension, fixez le projecteur sur une surface stable avec des vis adaptées, puis raccordez les fils conformément au schéma. Ne pas tordre les câbles.

Que faire si la lampe ne s'allume pas ?

Vérifiez que l'interrupteur mural est allumé, que le transformateur est correctement branché, et que les connexions électriques sont en bon état. Si le problème persiste, contactez un électricien.

Quelle est la tension d'alimentation requise ?

Le projecteur nécessite une tension secteur de 230 V ~ 50 Hz. Il est équipé d'un transformateur intégré fournissant du 12 V DC aux LED.

Peut-on utiliser ce projecteur en extérieur ?

Non, l'indice de protection IP20 signifie qu'il est protégé uniquement contre les corps solides de plus de 12,5 mm, mais pas contre l'eau. Il est réservé à un usage en intérieur sec.

Comment nettoyer le projecteur ?

Avant tout nettoyage, mettez l'appareil hors tension. Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques agressifs.

Quel type d'ampoule utilise ce projecteur ?

Ce projecteur est équipé de LED intégrées non remplaçables. Il contient 3 LED d'une puissance totale de 6 W.

Puis-je remplacer les LED moi-même ?

Non, les LED sont intégrées et non remplaçables. En cas de défaillance, le projecteur doit être remplacé ou réparé par un professionnel.

Quelle est la classe de protection électrique ?

Le projecteur est de classe de protection II, ce qui signifie qu'il est à double isolation et ne nécessite pas de mise à la terre.

Dois-je faire appel à un électricien pour l'installation ?

Oui, l'installation doit exclusivement être réalisée par un électricien qualifié afin de respecter les normes de sécurité.

Comment éliminer le projecteur en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Déposez-le dans un point de collecte pour déchets d'équipements électriques et électroniques.

MODE D'EMPLOI 23009 Heitronic

Projecteur apparent à LED

Réf. art. 23009

Le présent mode d'emploi fait exclusivement partie des produits susmentionnés.

Il contient d'importantes consignes pour la mise en service et la manipulation de la lampe.

Il convient donc de respecter le présent mode d'emploi, même si vous transmettez ce produit à des tiers.

Par conséquent, il est important de bien conserver les présentes instructions afin de pouvoir les relire ultérieurement.

1. Introduction

Cher client, nous vous remercions beaucoup d'avoir choisi d'acheter notre produit.

Vous avez acquis un produit fabriqué par la société Vollmer conformément aux connaissances techniques actuelles.

La lampe respecte les exigences des directives européennes et nationales en vigueur.

Afin de conserver l'état du produit et de garantir un fonctionnement exempt de risques, vous devez vous conformer, en tant qu'utilisateur, au présent mode d'emploi !

2. Consignes de sécurité

- En cas de dommages découlant du non-respect du présent mode d'emploi, le droit de garantie perd toute validité !

- Nous déclinons toute responsabilité en cas de dommages consécutifs !

- En cas d'endommagements causés sur la lampe, la mise en service est formellement interdite.

- Ne pas laisser jouer les enfants sans surveillance dans la zone de la lampe ou autres appareils électriques.

- Ne mettez pas la lampe au contact d'une chaleur extrême ou de flammes nues.

- Le produit intégral ne doit pas être modifié, ni transformé. Les modifications apportées à la lampe entraînent une annulation de la garantie.

• La plaque signalétique ne doit pas être retirée.

3. Utilisation conforme

La lampe est conçue pour être utilisée dans des espaces intérieurs secs et protégés.

Ce produit ne doit servir qu'à des fins d'éclairage et :

• doit uniquement être utilisé avec une tension de 230 V, • doit uniquement être raccordé conformément à la classe de protection II (deux), • doit uniquement être utilisé en étant monté fixement sur une surface stable, plate et difficile à basculer. • doit uniquement être mis en service sur des surfaces normales et/ou non inflammables, - ne doit pas être exposé à de fortes contraintes mécaniques, ni à un encrassement important.

4. Avant l'installation/la mise en service

• La lampe doit uniquement être mise en service en dehors de son emballage.
• Ôtez la lampe de l'emballage avec précaution.
• Avant de mettre en service la lampe, assurez-vous que celle-ci n'a pas été endommagée pendant le transport. En cas d'endommagements causés sur les pièces électriques, la lampe ne doit pas être mise en service. Les réparations doivent exclusivement être réalisées par un électricien professionnel.

- Tenir le matériel d'emballage hors de portée des enfants et des animaux domestiques. Risque d'étouffement !

La lampe ne s'allume pas

• La lampe s'allume-t-elle au moyen de l'interrupteur mural ? • Transformateur correctement monté et relié ? • Contrôle des conduites raccordées

6. Données techniques

Article Raccordement Projecteur à LED			Indice de protection	Classe de protection
23009	230 V~50Hz, AC, 12V DC	3x2W, 270lm, WW IP 20 II

7. Entretien

- Mettez d'abord le produit intégral hors tension avant d'entreprendre des tâches de nettoyage et d'entretien sur celui-ci.

8. Élimination

- Les vieux appareils électroniques doivent être acheminés aux points de collecte publics et non éliminés comme des déchets ménagers.

9. Installation/mise en service

• Ce produit doit exclusivement être installé par un électricien qualifié.
• Avant l'installation, les conduites de raccordement côté bâtiment doivent être mises hors tension et protégées contre toute remise en marche. À cet effet, déclenchez le disjoncteur automatique correspondant de l'installation domestique.
• Veillez à ce que la surface soit conçue pour porter le poids de la lampe de façon durable et fiable.

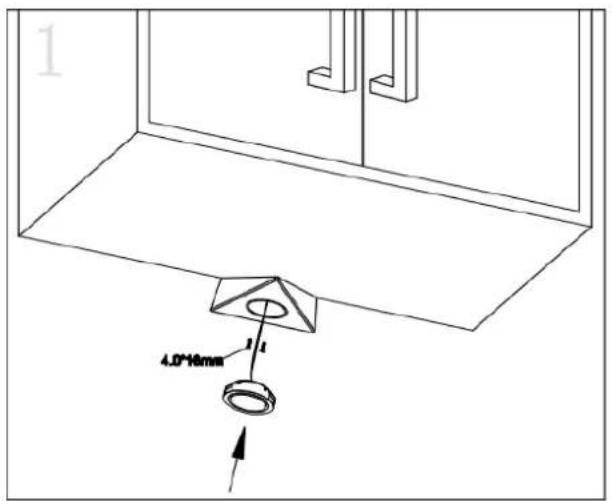

• Maintenez le projecteur et/ou le boîtier du projecteur sur la position de montage souhaitée et marquez les trous de perçage. Pour fixer le projecteur à LED, utilisez des vis adaptées. Veillez à ce qu'aucune conduite ne soit endommagée.
• Ne pas tordre les câbles, veillez à ce que les câbles et les connecteurs soient exempts de forces de traction et de torsion. Protégez tous les câbles et toutes les isolations d'éventuels endommagements. • Vérifiez de nouveau le bon raccordement.
• Allumez de nouveau le disjoncteur automatique de l'installation domestique.
