Marke	Heitronic
Modell	23009
Kategorie	Beleuchtung
Produkttyp	Aufbau-LED-Strahler
Verwendung	Trockener und geschützter Innenbereich
Versorgungsspannung	230 V ~ 50 Hz (mit integriertem Transformator 12 V DC)
Anzahl LEDs	3
Gesamtleistung	6 W (3 x 2 W)
Lichtstrom	270 Lumen
Farbtemperatur	Warmweiß (WW)
Schutzart	IP20
Schutzklasse	II
Montage	Feste Montage auf stabiler Oberfläche, durch qualifizierten Elektriker
Material	Nicht angegeben (Schätzung: Aluminium und Kunststoff)
Abmessungen	Nicht angegeben (Schätzung: ca. 15 x 10 x 5 cm)
Gewicht	Nicht angegeben (Schätzung: ca. 0,5 kg)
Pflege	Mit einem trockenen Tuch nach Ausschalten reinigen
Sicherheit	Nicht Wasser aussetzen (IP20), nicht modifizieren, nur auf nicht brennbaren Oberflächen verwenden
Entsorgung	Nicht mit dem Hausmüll entsorgen, zu einer Sammelstelle bringen
Garantie	Erlöschen bei Nichtbeachtung der Anweisungen

Häufig gestellte Fragen - 23009 Heitronic

Wie installiere ich den Heitronic 23009 Strahler?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Schalten Sie den Stromkreis aus, befestigen Sie den Strahler mit geeigneten Schrauben auf einer stabilen Oberfläche und schließen Sie die Drähte gemäß dem Schema an. Kabel nicht knicken.

Was tun, wenn die Lampe nicht leuchtet?

Überprüfen Sie, ob der Wandschalter eingeschaltet ist, der Transformator richtig angeschlossen ist und die elektrischen Verbindungen in Ordnung sind. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Elektriker.

Welche Versorgungsspannung wird benötigt?

Der Strahler benötigt eine Netzspannung von 230 V ~ 50 Hz. Er ist mit einem integrierten Transformator ausgestattet, der die LEDs mit 12 V DC versorgt.

Kann dieser Strahler im Außenbereich verwendet werden?

Nein, die Schutzart IP20 bedeutet, dass er nur gegen feste Körper größer als 12,5 mm geschützt ist, nicht gegen Wasser. Er ist nur für den Einsatz in trockenen Innenräumen bestimmt.

Wie reinige ich den Strahler?

Schalten Sie das Gerät vor der Reinigung aus. Verwenden Sie ein trockenes, weiches Tuch. Keine aggressiven Chemikalien verwenden.

Welche Art von Lampe verwendet dieser Strahler?

Dieser Strahler ist mit fest eingebauten, nicht austauschbaren LEDs ausgestattet. Er enthält 3 LEDs mit einer Gesamtleistung von 6 W.

Kann ich die LEDs selbst austauschen?

Nein, die LEDs sind integriert und nicht austauschbar. Bei Ausfall muss der Strahler ersetzt oder von einem Fachmann repariert werden.

Welche elektrische Schutzklasse hat das Gerät?

Der Strahler hat die Schutzklasse II, was bedeutet, dass er doppelt isoliert ist und keine Erdung benötigt.

Muss ich einen Elektriker für die Installation beauftragen?

Ja, die Installation muss ausschließlich von einem qualifizierten Elektriker durchgeführt werden, um die Sicherheitsstandards einzuhalten.

Wie entsorge ich den Strahler am Ende seiner Lebensdauer?

Entsorgen Sie ihn nicht mit dem Hausmüll. Bringen Sie ihn zu einer Sammelstelle für Elektro- und Elektronikaltgeräte.

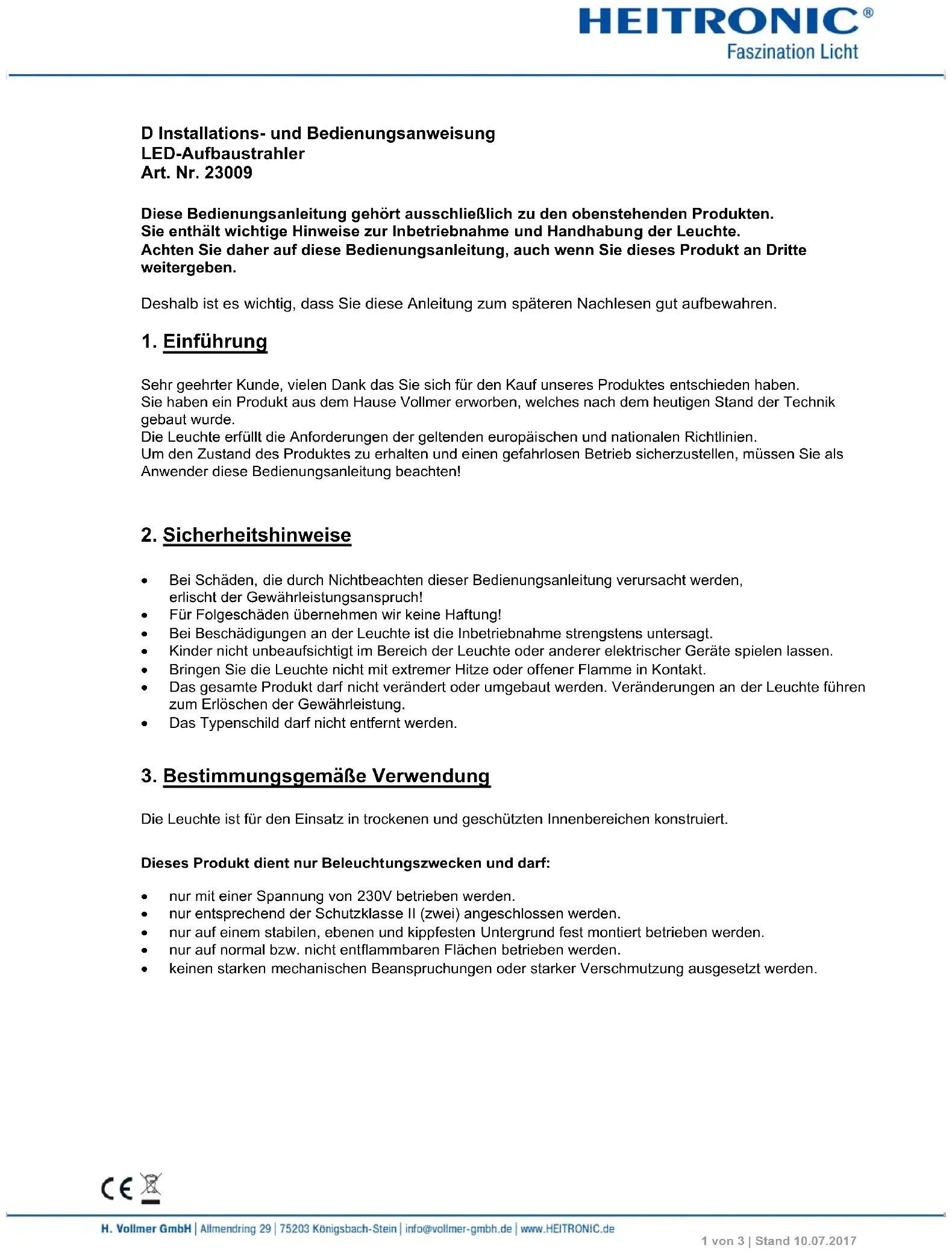

BEDIENUNGSANLEITUNG 23009 Heitronic

D Installations- und Bedienungsanweisung

LED-Aufbaustrahler

Art. Nr. 23009

Diese Bedienungsanleitung gehört ausschließlich zu den obenstehenden Produkten.

Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung der Leuchte.

Achten Sie daher auf diese Bedienungsanleitung, auch wenn Sie dieses Produkt an Dritte weitergeben.

Deshalb ist es wichtig, dass Sie diese Anleitung zum späteren Nachlesen gut aufbewahren.

1. Einführung

Sehr geehrter Kunde, vielen Dank das Sie sich für den Kauf unseres Produktes entschieden haben.

Sie haben ein Produkt aus dem Hause Vollmer erworben, welches nach dem heutigen Stand der Technik gebaut wurde.

Die Leuchte erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.

Um den Zustand des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

2. Sicherheitshinweise

- Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Gewährleistungsanspruch!

• Für Folgeschäden übernehmen wir keine Haftung!

- Bei Beschädigungen an der Leuchte ist die Inbetriebnahme strengstens untersagt.

- Kinder nicht unbeaufsichtigt im Bereich der Leuchte oder anderer elektrischer Geräte spielen lassen.

- Bringen Sie die Leuchte nicht mit extremer Hitze oder offener Flamme in Kontakt.

- Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen an der Leuchte führen zum Erlöschen der Gewährleistung.

• Das Typenschild darf nicht entfernt werden.

3. Bestimmungsgemäße Verwendung

Die Leuchte ist für den Einsatz in trockenen und geschützten Innenbereichen konstruiert.

Dieses Produkt dient nur Beleuchtungszwecken und darf:

• nur mit einer Spannung von 230V betrieben werden.
• nur entsprechend der Schutzklasse II (zwei) angeschlossen werden.
• nur auf einem stabilen, ebenen und kippfesten Untergrund fest montiert betrieben werden.
• nur auf normal bzw. nicht entflammbaren Flächen betrieben werden.
• keinen starken mechanischen Beanspruchungen oder starker Verschmutzung ausgesetzt werden.

4. Vor der Installation/Inbetriebnahme

• Die Leuchte darf nur außerhalb der Verpackung betrieben werden.
- Nehmen Sie die Leuchte vorsichtig aus der Verpackung.
- Bevor Sie die Leuchte in Betrieb nehmen, versichern Sie sich, dass dieses auf dem Transportweg nicht beschädigt wurde. Bei Beschädigung an elektrischen Teilen darf die Leuchte nicht betrieben werden. Reparaturen dürfen ausschließlich durch den Elektro-Fachmann ausgeführt werden.
• Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!

5.Funktionsstörungen

Leuchte schaltet nicht ein

• Leuchte über den Wandschalter eingeschaltet?
• Trafo korrekt montiert und verbunden?
• Kontrolle der angeschlossenen Leitungen

6. Technische Daten

Artikel Anschluss LED-Strahler			Schutz-art	Schutz-klasse
23009	230 V~50Hz, AC, 12V DC	3x2W, 270lm, WW IP 20 II

7. Pflege

- Schalten Sie erst das gesamte Produkt spannungsfrei bevor Sie Reinigungs- oder Pflegemaßnahmen an dem Produkt vornehmen.

8. Entsorgung

- Elektronik-Altgeräte müssen den öffentlichen Sammelstellen zugeführt werden und dürfen nicht als Hausmüll entsorgt werden.

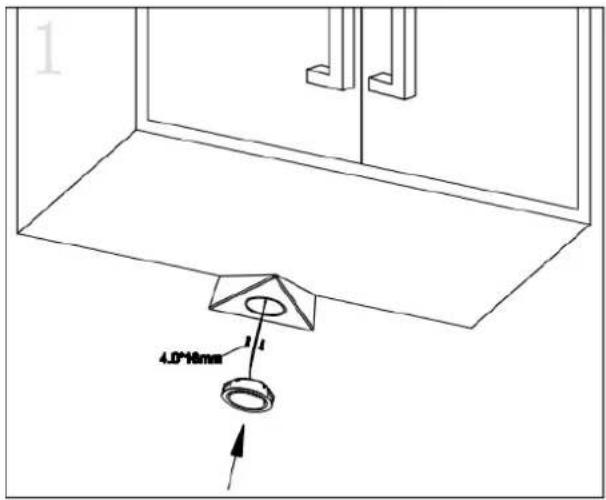

9. Installation/Inbetriebnahme

• Dieses Produkt darf ausschließlich von einer qualifizierten Elektrofachkraft installiert werden.
• Vor der Installation müssen die gebäudeseitigen Anschlussleitungen spannungsfrei geschaltet und gegen Wiedereinschalten gesichert werden. Lösen Sie hierzu den entsprechenden Sicherungsautomaten der Hausinstallation aus.
• Achten Sie darauf, dass der Untergrund geeignet ist das Gewicht der Leuchte dauerhaft und zuverlässig zu tragen.

• Halten Sie den Strahler bzw. das Strahlergehäuse an die gewünschte Montageposition und markieren Sie die Bohrlöcher. Zur Befestigung des LED-Strahlers verwenden Sie geeignete Schrauben. Achten Sie darauf, dass keine Leitungen beschädigt werden.

• Kabel nicht knicken; bitte darauf achten, dass die Kabel und Stecker frei von Zug- und Drehkräften sind. Schützen Sie alle Kabel und Isolierungen vor eventuellen Beschädigungen.

• Kontrollieren Sie nochmals den ordnungsgemäßen Anschluss.
  • Schalten Sie den Sicherungsautomaten der Hausinstallation wieder ein.

6. Technische gegevens

Artikel A	ansluiting LED-spotlamp		Bescher mingssoort	Bescher mingsklasse
23009	230 V~50Hz, AC, 12V DC	3x2W, 270lm, WW IP 20 II
