Type de produit	Pince ampèremétrique (multimètre à pince)
Marque	Gossen Metrawatt
Modèle	MetraClip 410 (CP 41 / CP 410)
Poids	235 g
Alimentation	Pile alcaline 9V PP3 (MN1604 ou IEC6LR61)
Autonomie de la pile	Environ 15 heures (CP 41) / 50 heures (CP 410)
Affichage	LCD 4000 comptes
Gammes de courant (CP 41)	0 à 40 A CC/CA crête (gammes auto 4 A / 40 A)
Gammes de courant (CP 410)	0 à 400 A CC/CA crête (gammes auto 40 A / 400 A)
Résolution (CP 41)	1 mA / 10 mA
Résolution (CP 410)	10 mA / 100 mA
Précision en courant continu	±1% de la lecture ±5 digits
Gamme de fréquence	CC et 15 – 400 Hz (-0.5 dB)
Tension d’emploi maximale	300 V CA efficaces ou CC
Capacité de surcharge	200 A (CP 41) / 600 A (CP 410) pendant 60 s
Fonctions principales	Mesure courant AC/DC, valeur efficace réelle (True RMS), mise à zéro automatique, maintien de données, arrêt automatique (10 min), gamme automatique
Sécurité	Double isolation, catégorie de mesure CAT III 300 V, pollution degré 2
Entretien et nettoyage	Nettoyer avec de l’alcool isopropanol
Pièces détachées	Pile alcaline 9V, couvercle du compartiment piles
Garantie	1 an contre défauts de pièces ou vice de fabrication

FOIRE AUX QUESTIONS - MetraClip 410 Gossen Metrawatt

Comment allumer la pince ampèremétrique MetraClip 410 ?

Déplacez l'interrupteur de la position ARRET vers CC pour mesurer un courant continu ou vers CA pour un courant alternatif. L'appareil s'allume alors.

Comment effectuer la mise à zéro automatique ?

En mode CC, si l'affichage du zéro dérive, appuyez sur le bouton Auto Zéro après avoir retiré la pince du conducteur. Cela compense les variations thermiques.

Quelle est la procédure pour mesurer un courant avec la pince ?

Sélectionnez le mode CC ou CA, effectuez la mise à zéro, puis fermez les mâchoires autour du conducteur. Assurez-vous que les plans de fermeture sont en contact. Lisez la valeur sur l'afficheur.

Comment utiliser la fonction de maintien des données (Data Hold) ?

Appuyez une fois sur le bouton Maintien pour figer la dernière lecture. Appuyez à nouveau pour revenir au mode normal.

Comment désactiver l'arrêt automatique ?

L'arrêt automatique se produit après environ 10 minutes. Pour le désactiver, éteignez l'appareil puis rallumez-le en maintenant enfoncé le bouton Auto Zéro.

Quel type de pile utiliser et comment la changer ?

Utilisez une pile alcaline 9V type PP3 (MN1604). Pour la changer, retirez la pince du circuit, éteignez-la, dévissez le couvercle du compartiment pile, soulevez-le à 30°, remplacez la pile, puis refermez.

Quelle est la tension maximale que la pince peut supporter ?

La tension d'emploi maximale est de 300 V en CA efficace ou CC. Ne l'utilisez pas sur des conducteurs non isolés au-delà de cette tension.

La pince mesure-t-elle le courant continu ?

Oui, elle mesure le courant continu grâce à la technologie à effet Hall. Sélectionnez la position CC sur le commutateur.

Comment nettoyer la pince ampèremétrique ?

Utilisez un chiffon doux imbibé d'alcool isopropanol pour nettoyer les surfaces. Évitez les solvants agressifs et assurez-vous que l'appareil est hors tension.

Quelles sont les conditions de sécurité à respecter ?

Utilisez l'appareil en intérieur, à une altitude < 2000 m, température 0-50°C. Gardez les doigts derrière la barrière tactile. Ne l'utilisez pas sur des conducteurs sous tension avant de changer la pile.

MODE D'EMPLOI MetraClip 410 Gossen Metrawatt

Pince ampèremétrique CP 41 p-12.230.0 pince ampèremétrique CP 410 p-12.480.0

Les piles sont incluses.

Nous vous remercions d'avoir fait le choix de ce produit. Veuillez lire cette notice d'utilisation très attentivement pour des raisons de sécurité et une utilisation optimale de cet instrument.

Sommaire

1 Sécurité.... 3

3 SPECIFICATIONS TECHNIQUES... 4

3.1 Données électriques.... 4

3.2 Données générales.... 4

4 NOTICE D'UTILISATION...... 6

4.1 Mise en marche 6

4.2 Auto Zéro 6

4.3 Mesure de courant 6

4.4 Maintien de données 6

4.5 Arrêt automatique 6

4.6 Changement de pile 6

5 Normes de sécurité.... 7

6 GARANTIE 8

7 AUTRES PRODUITS......8

1. Sécurité

Les symboles suivants apparaissent sur les produits :

Ne pas éliminer ce produit parmi les

déchets municipaux. Contacter un centre

de recyclage qualifié pour sa mise au rebut.

Attention ! Se référer au manuel.

Double isolation / isolation renforcée

Ne pas l'appliquer sur des conducteurs TENSION DANGEREUSE

ni la retirer de ces conducteurs.

Conformes aux normes européennes pertinentes.

Lisez l'ensemble des instructions en entier avant d'utiliser ce produit.

Pour éviter une électrocution :

• Soyez très prudent pendant le montage et l'utilisation de ce produit; des tensions et des courants élevés peuvent circuler dans le circuit électrique à contrôler.
• Seul un personnel qualifié prenant les mesures de sécurité correspondantes est autorisé à utiliser ce produit.
• Ne pas utiliser un produit défectueux.
• Toujours s'assurer que la pince ampèremétrique est bien retirée de tout circuit électrique sous tension avant d'enlever le couvercle du compartiment à pile.
• Ne pas tenir la pince ampèremétrique en aucun endroit au-delà de la barrière tactile, voir la FIG 1.

2. Introduction

La pince ampèremétrique CP 41 / CP 410 a été conçue pour réaliser des mesures fiables, précises et non intrusives de courants alternatifs, continus et à forme d'onde complexe.

En s'appuyant sur une technologie de pointe à effet Hall, la pince CP 41 peut mesurer des courants avec précision, de 5 mA à 40 ampères (CP 41) et de 100 mA à 400 ampères (CP 410).

Les caractéristiques de mesure sont les suivantes :

• lecture de valeur efficace réelle • résolution 1 mA / 10 mA
• gamme automatique/mise à zéro automatique/arrêt automatique.
• maintien de données

Ces caractéristiques en font un outil puissant pour une utilisation dans les onduleurs, alimentations à découpage, contrôleurs industriels et toute autre application nécessitant la mesure de courant et / ou l'analyse de forme d'onde.

3.1 Données électriques

(toutes les précisions sont données pour une température de 23°C ± 1°C)

Gamme de mesure (CP41)..... 0 à 40 A CC ou CA _crête

(CP410). 0 à 400 A CC ou

CA crête

Gammes de courant

(gamme auto) (CP 41)... 4 A / 40 A

(CP 410). 40 A / 400A

Résolution (CP 41)... 1 mA / 10 mA

(CP 410). 10 mA / 100 mA

Capacité de surcharge..... 200 A / 600A (60s)

Précision globale en CC.... ± 1% de lect. ± 5 ch.

Coefficient de température..... ± 0,1% de lect./ °C

Gamme de fréquence (-0.5dB). CC et 15 – 400 Hz

Tension d'emploi.... 300 V CAEFF ou CC

3.2 Données générales

Température de service : 0°C à +50°C

Température de stockage

sans pile.... -20°C à +85°C

Alimentation en tension...... pile alcaline 9 V

PP3, MN 1604

ou IEC6LR61

Autonomie des piles normale

(CP 41)...... 15 heures d'utilisation

(CP 410)...... 50 heures d'utilisation

Afficheur 4000 comptes

Section du conducteur.... 25 mm

Poids 235 g

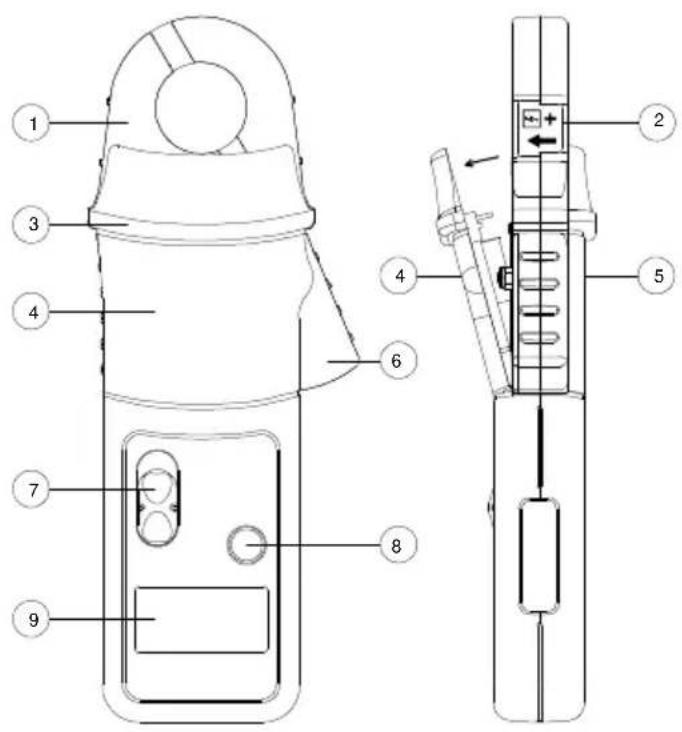

1. Mâchoires de pince
2. Sens du courant conventionnel
3. Barrière tactile
4. Couvercle du compartiment à piles
5. Vis du couvercle du compartiment à piles
6. Lever d'ouverture
7. Bouton MARCHE/ARRET
8. Bouton Auto Zéro
9. Afficheur LCD

4.1 Mise en marche

Déplacer l'interrupteur de la position ARRET vers CC ou CA pour sélectionner le mode de fonctionnement souhaité.

4.2 Auto zéro

En mode CC, l'affichage du zéro peut varier en fonction des variations thermiques et d'autres facteurs environnementaux. Pour compenser l'afficheur à zéro, appuyer sur le bouton Auto Zéro. Veiller à ce que la pince ampèremétrique soit bien retirée du conducteur de courant lorsque l'afficheur est mis à zéro.

4.3 Mesure de courant

Sélectionner l'option CC ou CA selon les besoins.

Mettre la lecture de l'afficheur à zéro à l'aide du bouton Auto Zéro.

Fermer les mâchoires autour du conducteur en s'assurant que les plans de fermeture des mâchoires entrent bien en contact.

Observer et procéder aux mesures suivant vos besoins. Une valeur positive de la sortie indique que le débit de courant vers la sonde s'opère dans le sens indiqué par la flèche.

4.4 Maintien de données

Appuyer sur le bouton Maintien une fois pour activer la fonction de maintien des données. La dernière lecture reste affichée sur l'afficheur. Appuyer à nouveau sur le bouton Maintien pour revenir au mode de fonctionnement normal.

4.5 Arrêt automatique

La pince ampèremétrique est commutée automatiquement sur arrêt après 10 minutes environ de manière à préserver la durée de vie de la pile. Rendre infirme le Pouvoir D'auto de la fonction. Éteignez la sonde et allumez tandis qu'en appuyant sur le bouton zéro d'auto.

Avertissement de sécurité

Avant d'enlever le couvercle du compartiment à piles, s'assurer que la sonde est retirée de tout circuit électrique sous tension.

Retirer la pince ampèremétrique du conducteur. La mettre hors tension à l'aide de l'interrupteur.

Marche/arrêt.

Desserrer la vis imperdable qui fixe le couvercle du compartiment de la pile. Soulever le couvercle à 30° puis le retirer du corps de la pince comme le montre la Figure 1. Remplacer la pile puis remettre le couvercle en place et resserrer la vis.

N'utiliser que des piles alcalines de type 9 V PP3 (MN 1604).

5. NORMES de sécurité

EN 61010-1:2001

EN 61010-2-032:2002

EN 61010-031:2002

300 V Cat III, degré de pollution 2

Normes CEM

EN 61326-2-2:2006

Conformes ROHS et WEEE

Ce produit est conçu pour fonctionner en toute sécurité dans les conditions suivantes :

• utilisation en intérieur
• température de 0°C à +50°C
• humidité relative maximale de 80 % à une température de 31°C maximale, avec décroissance linéaire jusqu'à 40% d'humidité relative à 50°C.

L'utilisation de la pince ampèremétrique sur des conducteurs non isolés est restreinte à 300 V CA EFF ou CC et des fréquences inférieures à 1 kHz.

La sécurité d'utilisation relève de la responsabilité de l'opérateur qui doit être une personne dûment qualifiée ou autorisée. Prêter attention à garder les doigts derrière la barrière de protection lors de l'utilisation de la pince ampèremétrique, voir la FIG 1. Vérifier toujours que la pince ampèremétrique soit en parfait état avant utilisation.

Pour éviter une électrocution, garder la pince ampèremétrique propre et exempte de salissures à sa surface.

Utiliser de l'alcool isopropanol pour nettoyer la pince ampèremétrique.

6. Garantie

Votre pince ampèremétrique GMC-I PROSyS est couverte par une garantie d'un an à partir de la date d'achat contre tout défaut de la pièce ou vice de fabrication. Si la sonde s'avère défectueuse au cours de la période de garantie, nous procéderons, à notre appréciation, soit à une réparation soit au remplacement de cette unité par une unité nouvelle ou révisée, sous réserve que la défaillance soit due à un défaut de la pièce ou vice de fabrication. Pour faire valoir vos droits à garantie, veuillez nous renvoyer la sonde, en port payé, en décrivant la nature du défaut. L'utilisation d'une pile autre que celle spécifiée annulera la garantie.

Les biens allégués défectueux par l'acquéreur ne pourront être l'objet d'une revendication pour blessure, perte, dommage ou frais et débours de quelque nature que ce soit, directement ou indirectement consécutifs aux défauts allégués, exception faite de la mort ou de préjudice à l'égard de la personne résultant de la négligence du vendeur.

Aucune condition n'est stipulée ou implicite et aucune garantie n'est donnée ou implicite concernant la durée de vie ou l'usure des produits fournis ou leur adéquation à une utilisation particulière ou sous conditions spécifiques, même si cette utilisation particulière ou ces conditions spécifiques ont été signalées au vendeur.

7. AUTRES produits

GMC-I PROSyS propose une gamme de produits servant à réaliser des tests électriques afin d'assurer un fonctionnement efficient et en toute sécurité de l'équipement et des installations électriques. Cette gamme comprend :

Sondes de courant : sondes de courant alternatif flexibles et une large gamme de solutions personnalisées pour des mesures de courant alternatif uniquement ou alternatif/continu.
