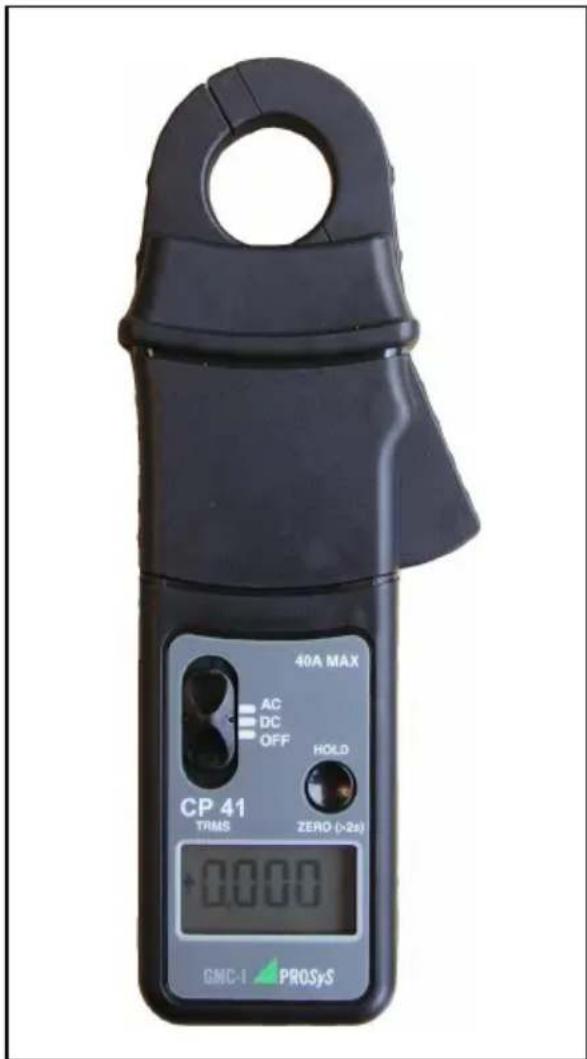

MetraClip 410 - Multimeter Gossen Metrawatt - Kostenlose Bedienungsanleitung

Produkttyp	Stromzange (Zangenmultimeter)
Marke	Gossen Metrawatt
Modell	MetraClip 410 (CP 41 / CP 410)
Gewicht	235 g
Stromversorgung	Alkalibatterie 9V PP3 (MN1604 oder IEC6LR61)
Batterielebensdauer	Ca. 15 Stunden (CP 41) / 50 Stunden (CP 410)
Display	LCD 4000 Zähler
Strombereiche (CP 41)	0 bis 40 A DC/AC Spitze (Auto-Bereiche 4 A / 40 A)
Strombereiche (CP 410)	0 bis 400 A DC/AC Spitze (Auto-Bereiche 40 A / 400 A)
Auflösung (CP 41)	1 mA / 10 mA
Auflösung (CP 410)	10 mA / 100 mA
Genauigkeit bei Gleichstrom	±1 % vom Messwert ±5 Digit
Frequenzbereich	DC und 15 – 400 Hz (-0,5 dB)
Max. Betriebsspannung	300 V AC effektiv oder DC
Überlastfähigkeit	200 A (CP 41) / 600 A (CP 410) für 60 s
Hauptfunktionen	AC/DC-Strommessung, Echter Effektivwert (True RMS), automatische Nullstellung, Datenhaltedruckknopf, automatische Abschaltung (10 min), automatische Bereichswahl
Sicherheit	Doppelte Isolierung, Messkategorie CAT III 300 V, Verschmutzungsgrad 2
Wartung und Reinigung	Mit Isopropylalkohol reinigen
Ersatzteile	Alkalibatterie 9V, Batteriefachdeckel
Garantie	1 Jahr gegen Material- oder Fabrikationsfehler

Häufig gestellte Fragen - MetraClip 410 Gossen Metrawatt

Wie schalte ich die Stromzange MetraClip 410 ein?

Bewegen Sie den Schalter von der Position AUS zu DC, um Gleichstrom zu messen, oder zu AC für Wechselstrom. Das Gerät schaltet sich dann ein.

Wie führe ich die automatische Nullstellung durch?

Im Gleichstrommodus (DC), falls die Nullanzeige driftet, drücken Sie die Taste Auto Zero, nachdem Sie die Zange vom Leiter entfernt haben. Dies gleicht thermische Schwankungen aus.

Wie ist die Vorgehensweise zur Strommessung mit der Zange?

Wählen Sie den Gleichstrom- (DC) oder Wechselstrommodus (AC), führen Sie die Nullstellung durch, schließen Sie dann die Zange um den Leiter. Achten Sie darauf, dass die Schließflächen in Kontakt sind. Lesen Sie den Wert auf dem Display ab.

Wie verwende ich die Datenhaltefunktion (Data Hold)?

Drücken Sie einmal die Taste Hold, um den letzten Messwert zu fixieren. Drücken Sie erneut, um zum Normalmodus zurückzukehren.

Wie deaktiviere ich die automatische Abschaltung?

Die automatische Abschaltung erfolgt nach ca. 10 Minuten. Um sie zu deaktivieren, schalten Sie das Gerät aus und dann wieder ein, während Sie die Taste Auto Zero gedrückt halten.

Welcher Batterietyp wird verwendet und wie wechselt man sie?

Verwenden Sie eine Alkalibatterie 9V Typ PP3 (MN1604). Zum Wechseln entfernen Sie die Zange vom Stromkreis, schalten Sie sie aus, schrauben Sie den Batteriefachdeckel ab, heben Sie ihn um 30° an, ersetzen Sie die Batterie und schließen Sie ihn wieder.

Welche maximale Spannung kann die Zange aushalten?

Die maximale Betriebsspannung beträgt 300 V AC effektiv oder DC. Verwenden Sie sie nicht an unisolierten Leitern über dieser Spannung.

Misst die Zange Gleichstrom?

Ja, sie misst Gleichstrom mithilfe der Hall-Effekt-Technologie. Wählen Sie die DC-Position am Schalter.

Wie reinige ich die Stromzange?

Verwenden Sie ein weiches, mit Isopropylalkohol getränktes Tuch zur Reinigung der Oberflächen. Vermeiden Sie aggressive Lösungsmittel und stellen Sie sicher, dass das Gerät ausgeschaltet ist.

Welche Sicherheitsbedingungen sind zu beachten?

Verwenden Sie das Gerät im Innenbereich, in einer Höhe < 2000 m, Temperatur 0-50°C. Halten Sie Ihre Finger hinter der Tastsperre. Verwenden Sie es nicht an spannungsführenden Leitern, bevor Sie die Batterie wechseln.

BEDIENUNGSANLEITUNG MetraClip 410 Gossen Metrawatt

AC/DC-Anzeigemessgeräte

AC/DC Current Clamp Meter

Sondes de Courant CA/CD 3-349-589-37

Sondas De Corriente AC/DC 1/03.10

Sonda Amperometrica AC/DC

Bezeichnung Artikelnr.

METRACLIP 41 M320A

METRACLIP 410 M320B

Batterien sind im Lieferumfang enthalten.

Vielen Dank für den Kauf dieses Produktes! Aus Gründen der Sicherheit und der bestmöglichen Verwendung dieses Gerätes bitten wir Sie die Bedienungsanleitung sorgfältig zu lesen.

Inhaltsverzeichnis

1 SICHERHEITSHINWEISE .... 3

2 EINLEITUNG 4

3 TECHNISCHE DATEN 4

3.1 Elektrische Daten 4

3.2 Allgemeine Daten 4

4 BEDIENUNG 6

4.1 Einschalten 6

4.2 Nullabgleich 6

4.3 Strommessung 6

4.4 Messwerte halten 6

4.5 Automatisches Ausschalten ..... 6

4.6 Austausch der Batterie ...... 6

5 SICHERHEITSNORMEN ...... 7

6 GARANTIE 8

7 PRODUKTSUPPORT 9

8 REPARATUR- UND ERSATZTEIL- SERVICE DKD-KALIBRIERZENTRUM UND MIETGERÄTE-SERVICE ...... 9

1. SICHERHEITSHINWEISE

Die folgenden Symbole befinden sich auf dem Produkt:

as Gerät darf nicht mit dem Hausmüll entsorgt werden. Zur Entsorgung wenden Sie sich bitte an geeignete Stellen.

Achtung! Bedienungsanleitung beachten

Doppelte/Verstärkte Isolierung

Nicht anbringen an oder entfernen von STROMFÜHRENDEN Leitern.

Erfüllt die Anforderungen der geltenden europäischen Richtlinien

Lesen Sie, vor Verwendung dieses Produktes, alle Anweisungen vollständig.

Zur Vermeidung von elektrischem Schlag:

• Vorsicht beim Anbringen und Verwenden dieses Produktes; hohe Ströme und Spannungen können am Messkreis anliegen.
• Dieses Produkt darf nur von qualifiziertem Personal verwendet werden, unter Einhaltung geeigneter Schutzvorkehrungen.
• Verwenden Sie dieses Produkt nicht, wenn es beschädigt ist.
• Stellen Sie sicher, dass das Anzeigemessgerät vom stromführenden Leiter entfernt wurde, bevor Sie das Batteriefach öffnen.
• Halten Sie das Anzeigemessgerät nirgends hinter der Sicherheitsbarriere (siehe Bild 1).

2. EINLEITUNG

Die Anzeigemessgeräte METRACLIP 41 / METRACLIP 410 wurden zur genauen, berührungslosen Messung von AC- und DC-Strömen, sowie komplexen Stromformen entworfen.

Unter Verwendung neuester Halleffekt-Technologie eignen sich die METRACLIP 41 / METRACLIP 410 zur exakten Strommessung von 5 mA bis 40 A (METRACLIP 41) und 100 mA bis 400 A (METRACLIP 410).

Folgende Messeigenschaften sind verfügbar:

■ Echt-Effektivwert-Anzeige
■ 1 mA / 10 mA Auflösung
■ Automatische Messbereichswahl / Autom. Nullabgleich / Autom. Abschalten
- Messwerte halten

Diese Eigenschaften machen es zum leistungsstarken Instrument zur Messung an Umrichtern, getakteten Schaltnetzteilen, industriellen Steuerungen und anderen Anwendungen, die eine Strommessung oder Analyse der Wellenform benötigen.

3. TECHNISCHE DATEN

3.1 Elektrische Daten

(Alle Werte gelten bei 23°C ±1°C)

METRACLIP 41

Messbereich...... 0 bis 40 A DC oder AC _pk

Strombereiche 4 A / 40 A

Auflösung 1 mA / 10 mA

Überstromfähigkeit (60s) .... 200 A

METRACLIP 410

Messbereich...... 0 bis 400 A DC oder AC _pk

Strombereiche 40 / 400 A

Auflösung 10 mA / 100 mA

Überstromfähigkeit (60s) .... 600 A

3.2 Allgemeine Daten

Allg. DC-Genauigkeit...... ±1% v. Mw. ±5 Digits

Verstärkungsdrift .... ±0,1% v. Mw./°C

Frequenzbereich (-0.5dB)... DC und 15 – 400 Hz

Betriebsspannung .... 300 V ACeff oder DC

Betriebstemperatur...... 0°C bis +50°C

Lagertemperatur bei

entfernter Batterie..... -20°C to +85°C

Stromversorgung...... 9 V Alkaline battery

PP3, MN 1604

oder IEC6LR61

Batterielebensdauer ..... 15 Stunden (METRACLIP 41)

50 Stunden

(METRACLIP 410)

Anzeige...... 4000 Werte

Leitergröße 25 mm Durchmesser

Gewicht.... 235 g

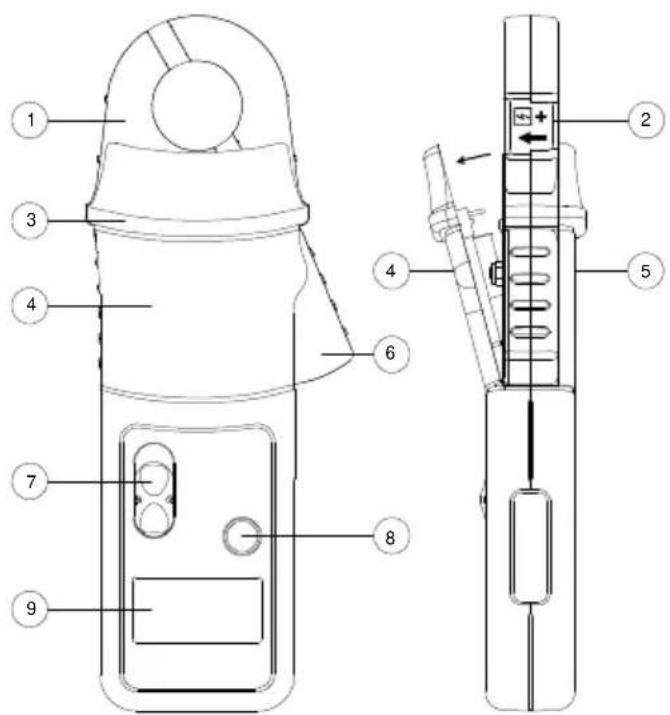

1. Backen
2. Konventionelle Stromrichtung
3. Sicherheitsbarriere
4. Batteriefachdeckel
5. Schraube Batteriefach
6. Öffnungshebel
7. EIN/AUS-Schalter
8. Knopf Nullabgleich / Messwerte halten
9. LCD-Anzeige

4. BEDIENUNG

4.1 Einschalten

Stellen Sie den Schalter von der Stellung „OFF“ entweder in Position „DC“ oder „AC“, entsprechend der gewünschten Betriebsart.

4.2 Nullabgleich

Die Ausgangsspannung (Nulloffset) kann sich aufgrund von thermischer Drift und anderer

Umgebungsbedingungen verändern. Durch Drücken der Nullableichtaste wird diese Ausgangsspannung auf Null abgeglichen. Stellen Sie sicher, dass während des Abgleichs die Stromzange sich nicht am stromführenden Leiter befindet.

4.3 Strommessung

Wählen Sie die Schalterstellung „DC“ oder „AC“.

Drücken Sie den Knopf Nullabgleich zum Offsetabgleich.

Umschliessen Sie mit den Backen der Stromzange dne Leiter. Stellen Sie sicher, dass die Backenenden richtig schliessen.

Beobachten und führen Sie die gewünschten Strommessungen durch. Ein positiver Anzeigewert gibt an, dass der Strom in Richtung der Pfeile auf der Stromzange fliesst.

4.4 Messwerte halten

Um Messwerte in der Anzeige zu halten drücken Sie den Knopf „HOLD“ einmal. Der letzte gemessene Wert wird im Display angezeigt. Um in die normale Betriebsart zurückzukehren drücken Sie den Knopf erneut.

4.5 Automatisches Ausschalten

Um die Batterie zu schonen schaltet sich das Anzeigemessgerät automatisch nach etwa 10 Minuten aus. Um diese Funktion auszuschalten schalten Sie die Stromzange Aus und wieder ein bei gleichzeitigem Drücken des Nullabgleichknopfes.

4.6 Austausch der Batterie

SICHERHEITSHINWEIS

Stellen Sie sicher, bevor Sie den

Batteriefachdeckel entfernen, dass die

Stromzange von jeglichem stromführenden

Leiter entfernt wurde

Wenn das Symbol für niedrige Batteriespannung im Display aufleuchtet, ist die minimale Batteriespannung erreicht. Siehe Bild 1 und gehen Sie wie folgt vor:

Entfernen Sie das Anzeigemessgerät vom Leiter und schalten sie es durch Drücken des EIN/AUS-Schalters aus.

Lösen Sie die Schraube am Batteriefachdeckel. Heben Sie die Abdeckung um 30° und ziehen Sie diese gerade vom Rumpf der Stromzange, wie in Bild 1 dargestellt. Ersetzen Sie die Batterie, schliessen Sie das Batteriefach und drehen Sie die Schraube fest.

Verwenden Sie ausschliesslich Batterien Typ 9 V PP3 Alkaline (MN 1604).

5. SICHERHEITSNORMEN

EN 61010-1:2001

EN 61010-2-032:2002

EN 61010-031:2002

300V Kat. III; Verschmutzungsgrad 2

EMV-Normen

EN 61326-2-2:2006

ROHS und WEEE konform

Dieses Produkt wurde so entworfen, dass es unter den folgenden Bedingungen sicher betrieben werden kann:

• Einsatz im Innenbereich
• Höhe bis 2000 m über dem Meeresspiegel
• Temperaturbereich von 0°C bis +50°C
• Maximale relative Luftfeuchte von 80% bis 31°C und einer sich linear verringernden relativen Luftfeuchte von 40% bei 50°C.

Der Einsatz der Stromzange an nicht isolierten Leitern begrenzt sich auf 300 V ACeff oder DC bei Frequenzen unter 1 kHz.

Die Sicherheit im Gebrauch unterliegt der Verantwortung des Anwenders, der eine entsprechend qualifizierte oder berechtigte Person sein muss. Stellen Sie sicher, dass sich Ihre Finger beim Verwenden der Stromzange hinter der Sicherheitsbarriere (siehe Bild 1) befinden.

Untersuchen Sie immer vor dem Einsatz die Stromzange und das Kabel auf Beschädigungen.

Zur Vermeidung von elektrischem Schlag halten Sie die Stromzange sauber und frei von Verschmutzung der Oberfläche.

Verwenden Sie Isopropyl-Alkohol, um die Stromzange zu reinigen.

6. GARANTIE

Der Garantiezeitraum für Ihr METRACLIP beträgt zwei Jahre ab dem Kaufdatum gegen Material- oder Produktionsfehler. Fällt Ihr Gerät während der Garantiezeit aus, werden wir es nach unserer Wahl reparieren oder durch ein neues oder überarbeitetes Gerät ersetzen, sofern wir uns überzeugt haben, dass der Ausfall auf defektes Material oder mangelhafte Verarbeitung zurückzuführen ist. Damit im Rahmen der Garantiebedingungen ein Anspruch erhoben werden kann, sollte das Gerät kostenfrei übersandt und eine Fehlerbeschreibung beigelegt werden. Die Garantie erlischt, falls andere Batterien oder externe Stromversorgungen als spezifiziert, verwendet wurden.

Waren, die nach Angabe des Käufers Mängel aufweisen, können nicht Gegenstand eines Anspruchs wegen Folgeschäden, Verlust, Beschädigung oder Verursachung von Kosten gleich welcher Art sein, gleich ob sich der Anspruch direkt oder indirekt aus den angegebenen Mängeln ergibt. Ausgenommen wird der Fall, dass aufgrund von Nachlässigkeit des Verkäufers, Todesfälle oder Verletzungen von Personen eintreten.

Hinsichtlich Lebensdauer oder Verschleiß der gelieferten Ware besteht keine Vereinbarung und keine Garantie. Es wird auch keine Haftung dafür übernommen, dass sich die Ware für einen bestimmten Zweck oder zur Verwendung unter spezifischen Bedingungen eignet.

7. PRODUKTSUPPORT

Bitte wenden Sie sich im Bedarfsfall an:

GMC-I Messtechnik GmbH

Hotline Produktsupport

Telefon: D 0900 1 8602-0

A/CH [phone]

Fax: [phone]

E-mail: [e-mail]

REPARATUR- UND ERSATZTEILSERVICE DKD-KALIBRIERZENTRUM UND MIETGERÄTE-SERVICE

Bitte wenden Sie sich im Bedarfsfall an:

GMC-I Service GmbH

Service-Center

Thomas-Mann-Straße 20

Telefon: [phone]

Fax: [phone]

E-mail: [e-mail]

Diese Anschrift gilt nur für Deutschland. Im Ausland stehen Ihnen unsere jeweiligen Vertretungen oder Niederlassungen zur Verfügung.
