| Type de produit | Pompe de piscine |
| Marque | Polaris |
| Modèle | Forza |
| Puissance | 1,00 CV (PAG100) / 1,50 CV (PAG150) |
| Tension d'alimentation | 115 V / 60 Hz |
| Intensité nominale | 9 A (PAG100) / 12 A (PAG150) |
| Vitesse de rotation | 3450 tr/min |
| Débit maximum | 60 gal/min (PAG100) / 70 gal/min (PAG150) |
| Type de moteur | Monophasé, autolubrifiant |
| Raccordements | PVC rigide ou flexible, soudage au solvant ou filetés |
| Pression maximale | 2,41 bars (35 lb/po²) |
| Température maximale de l'eau | 38 °C (100 °F) |
| Distance minimale de la piscine | 1,8 m (6 pi) aux États-Unis ; 3 m (10 pi) au Canada |
| Protection électrique requise | Disjoncteur différentiel (DDFT) classe A |
| Liaison équipotentielle | Conducteur cuivre AWG n° 8 (É.-U.) ou n° 6 (Canada) |
| Entretien du panier-filtre | Nettoyage régulier, lubrification du joint torique avec silicone |
| Hivernage | Vidanger l'eau, stocker à l'intérieur, ne pas utiliser d'antigel |
| Pièces de rechange | Joint mécanique, panier-filtre, joint torique |
| Normes de sécurité | ANSI/ASME A112.19.8, ANSI/APSP-16, NEC, CEC |
| Utilisation | Piscines, spas, cuves thermales (hors sol permanentes) |
FOIRE AUX QUESTIONS - Forza POLARIS
Questions des utilisateurs sur Forza POLARIS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe au format PDF gratuitement ! Retrouvez votre notice Forza - POLARIS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Forza de la marque POLARIS.
MODE D'EMPLOI Forza POLARIS
© 2022 Zodiac Pool Systems LLC. Tous droits réservés. Polaris® et la conception de nettoyeur à 3 roues sont des marques déposées de Zodiac Pool Systems LLC. Toutes les autres marques de commerce citées dans le présent document appartiennent à leurs propriétaires respectifs.

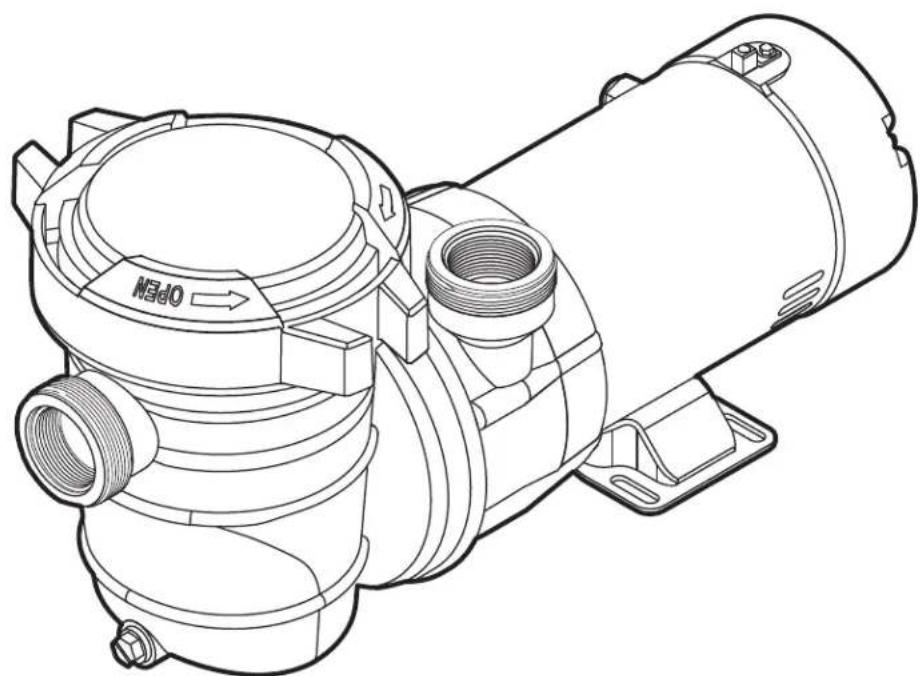

Manuel du propriétaire
Avertissement
POUR VOTRE SÉCURITÉ, ce produit doit être installé et entretenu par un entrepreneur disposant d'une licence et qui est qualifié en équipements de piscine par la juridiction dans laquelle le produit est installé lorsque de telles exigences provinciales ou locales existent. L'agent d'entretien doit être un professionnel disposant de suffisamment d'expérience dans l'installation et l'entretien de l'équipement de piscine, afin de s'assurer que toutes les directives du présent manuel sont scrupuleusement respectées. Avant d'installer ce produit, lire et suivre tous les avertissements et toutes les directives qui accompagnent ce produit. Tout non-respect des instructions d'avertissement peut entraîner des dommages matériels, des blessures corporelles ou même la mort. Une mauvaise installation ou utilisation annule la garantie.
Une mauvaise installation ou utilisation peut engendrer un danger électrique pouvant entraîner des dommages matériels ou des blessures graves, voire mortelles.
NE PAS MODIFIER CET ÉQUIPEMENT
À L'ATTENTION DE L'INSTALLATEUR - Le présent manuel contient des informations importantes sur l'installation, le fonctionnement et l'utilisation sécuritaire de ce produit. Ces informations doivent être transmises au propriétaire ou à l'utilisateur de cet équipement.
Section 1. consignes de sécurité importantes......15
1.1 Directives pour la prévention de l'effet ventouse d'une pompe de piscine. 17
2.1 Emplacement de l'installation..... 18 2.2 Raccordements généraux.... 18 2.3 Plomberie de la pompe..... 18 2.4 Données électriques.... 18 2.5 Liaison et mise à la terre..... 19
Section 3. mise en marche de la pompe.....19
3.1 Amorçage....19 3.2 Démarrage....19 3.3 Pompes à vitesse simple....19
Section 4. hivernage
4.1 Chimie de l'eau....20 4.2 Entretien de la pompe....20
Section 5. pièces de service et de réparation....20
Section 6. Dépannage...... 21
Section 7. Données techniques..... 21
Enregistrement des informations sur l'équipement
DATE DE L'INSTALLATION ____
COORDONNÉES DE L'INSTALLATEUR
PREMIÈRE LECTURE DU MANOMÈTRE (AVEC FILTRE PROPRE)
MODÈLE DE LA POMPE HP
REMARQUES :
Section 1. Consignes de sécurité importantes LIRE et SUIVRE TOUTES les directives
Tout travail électrique doit être effectué par un professionnel qualifié en piscine ou détenant un permis, et se conformer aux codes locaux, provinciaux et nationaux. Lors de l'installation et de l'utilisation de cet équipement électrique, les consignes de sécurité élémentaires doivent toujours être respectées, notamment les mises en garde suivantes :
Avertissement
RISQUE D'EFFET D'ASPIRATION QUI, S'IL N'EST PAS ÉVITÉ, PEUT CAUSER DES BLESSURES GRAVES OU MORTELLES. Ne pas bloquer l'aspiration de la pompe, ce qui pourrait causer des blessures graves, voire mortelles. Ne pas utiliser cette pompe pour les pataugeoires, les piscines peu profondes ou les spas contenant des drains de fond. Les ensembles de sortie d'aspiration (drain) et leurs couvercles doivent être certifiés conformes à la dernière édition publiée de ANSI®/ASME® A112.19.8, ou à sa norme qui lui succède, ANSI/APSP-16.
Avertissement
Pour réduire les risques de blessures, ne pas laisser les enfants utiliser ce produit. Tous les composants du système, tels que les pompes, les filtres et les appareils de chauffage, etc., doivent être placés de manière à éviter qu'ils ne soient utilisés comme moyen d'accès à la piscine par de jeunes enfants.
Avertissement
Pour réduire les risques de dommages matériels ou de blessures, ne pas tenter de modifier la position de la valve du lavage à contre-courant (ports multiples, glisser ou débit plein) lorsque la pompe fonctionne.
Avertissement
Les pompes Polaris sont alimentées par un moteur électrique haute tension et doivent être installées par un électricien agréé ou qualifié ou un technicien d'entretien des piscines.
Avertissement
RISQUE DE DÉCHARGE ÉLECTRIQUE, D'INCENDIE, DE BLESSURES OU DE MORT. Raccorder uniquement à une prise avec fuite à la terre qui est protégée par un disjoncteur de fuite à la terre (DDFT) (Canada: CLASSE A). Contacter un électricien qualifié s'il n'est pas possible de vérifier que le circuit est équipé d'un différentiel ou non. S'assurer qu'un tel différentiel est fourni par l'installateur et qu'il est testé quotidiennement. Pour tester le différentiel, appuyer sur le bouton de test. Le différentiel doit couper le DDFT de l'alimentation. Appuyer sur le bouton de remise en route. L'alimentation doit être rétablie. Si le DDFT ne fonctionne pas comme indiqué, c'est qu'il est défectueux. Si le différentiel coupe l'alimentation de la pompe sans que le bouton de test ait été enfoncé, cela indique la présence d'un courant de terre, signifiant un risque de décharge électrique. Ne pas utiliser la pompe. Débrancher la pompe et faire corriger le problème par un représentant de service qualifié avant toute utilisation.
En raison du risque potentiel d'incendie, d'électrocution ou de blessures corporelles, les pompes Polaris doivent être installées conformément au National Electrical Code® (NEC®), au Code canadien de l'électricité (CEC), à tous les codes électriques et de sécurité locaux, ainsi que selon la loi Occupational Safety and Health Act (OSHA®). Il est possible de commander des copies du NEC auprès de la National Fire Protection Association® (NFPA®) en ligne sur www.nfpa.org, en appelant le 617 770-3000 ou en contactant votre agence d'inspection du gouvernement.
Avertissement
Un équipement mal installé peut faire défaut, causant de graves blessures ou dommages matériels. NE PAS MODIFIER CET ÉQUIPEMENT.
Avertissement
Pour réduire le risque de choc électrique, remplacer immédiatement le cordon endommagé. Si le remplacement de la fiche ou du cordon est nécessaire, utiliser uniquement des pièces de rechange identiques. Pour réduire le risque de choc électrique, ne pas utiliser de rallonge pour connecter l'appareil à l'alimentation électrique; prévoir une prise correctement située.
- Ne pas raccorder le système à un réseau municipal d'approvisionnement en eau non régulé ni à aucune autre source externe d'eau sous pression produisant des pressions supérieures à 2,41 BAR (35 lb/in²).
- La présence d'air emprisonné dans le système peut faire sauter le couvercle du filtre et entraîner le décès, de graves blessures corporelles ou des dommages matériels. Veiller à ce que tout l'air ait quitté le système avant d'utiliser l'équipement.
Avertissement
Pour réduire le risque de blessures graves ou de décès, la pompe ou le filtre ne doit pas être soumis à un essai de mise sous pression de la tuyauterie.
Les codes locaux peuvent exiger l'application d'un test de mise sous pression au niveau de la tuyauterie de la piscine. Généralement, ces exigences ne sont pas conçues pour être appliquées à l'équipement de piscine, comme les filtres ou les pompes.
L'équipement de piscine Polaris est soumis à des tests de mise sous pression en usine.
Toutefois, si cet AVERTISSEMENT ne peut pas être respecté et que le test de mise sous pression du système de tuyauterie doit inclure le filtre et/ou la pompe, S'ASSURER DE RESPECTER LES CONSIGNES DE SÉCURITÉ SUIVANTES :
- Vérifier les serre-joints, les boulons, les couvercles, les anneaux de blocage et les accessoires du système pour s'assurer qu'ils sont correctement installés et fixés solidement avant d'effectuer un test. • LIBÉRER TOUT L'AIR présent dans le système avant le test.
- La pression de l'eau pendant le test NE DOIT PAS DÉPASSER 2,41 BAR (35 lb-po²).
- La température de l'eau pendant le test NE DOIT PAS DÉPASSER 38 °C (100 °F).
- Limiter la durée du test à 24 heures. Après le test, vérifier visuellement le système pour s'assurer qu'il est prêt à fonctionner. REMARQUE : Ces paramètres s'appliquent à l'équipement Polaris uniquement. Pour tout équipement d'une autre marque que Polaris, consulter le fabricant.
Avertissement
Les déversements de produits chimiques et les émanations peuvent affaiblir l'équipement de piscine/spa. La corrosion peut provoquer la panne des filtres et d'autres équipements, entraînant ainsi de graves blessures ou des dommages matériels. Ne pas ranger les produits chimiques à proximité de votre équipement.
Mise en GARDE
Ne pas démarrer la pompe à sec! Le fait de laisser fonctionner la pompe à sec pendant un certain temps provoquera de graves dommages et annulera la garantie.
Mise en GARDE
Seulement pour les États-Unis, destiné aux piscines hors sol installées de façon permanente et peut également être utilisé dans les cuves thermales et les spas lorsque cela est indiqué. Ne pas utiliser avec des piscines pouvant être entreposées. Une piscine permanente est construite dans le sol, sur le sol ou dans un bâtiment, de telle manière qu'elle ne puisse pas être facilement démontée et rangée. Une piscine pouvant être rangée est construite pour qu'elle puisse être démontée facilement aux fins d'entreposage, puis remontée à son état initial.
Mise en GARDE
Ne pas installer la pompe dans un boîtier extérieur ou sous les rebords d'une cuve thermale ou d'un spa. Celle-ci nécessite une ventilation adéquate pour maintenir une température ambiante inférieure à la température ambiante maximale figurant sur la plaque signalétique du moteur.
Mise en GARDE
Afin d'éviter une défaillance prématurée ou des dommages à l'équipement, le protéger de l'exposition directe à l'eau provenant des gicleurs, du ruissellement des toits et du drainage, etc. Le non-respect de cette consigne peut entraîner une défaillance de l'équipement et peut également annuler la garantie.
Mise en GARDE
Pour réduire le risque de choc électrique, la piscine doit être installée à au moins 1,8 m (6 pi) de toute prise électrique. Ne pas placer d'appareils portatifs à moins de 1,8 m (6 pi) de la piscine. Au Canada, la distance minimale maintenue du bord de la piscine et/ou du spa comme indiqué ci-dessus doit être de 3 m (10 pi), tel que requis par le Code canadien de l'électricité (CEC, CSA C22.1). Les pompes de piscine situées à moins de 3 m (10 pi) des parois de la piscine doivent être spécifiquement approuvées à cet effet. Ne pas enterrer le cordon. Installer le cordon de manière à ce qu'il ne soit pas endommagé par les tondeuses à gazon, les taille-haies et d'autres équipements.

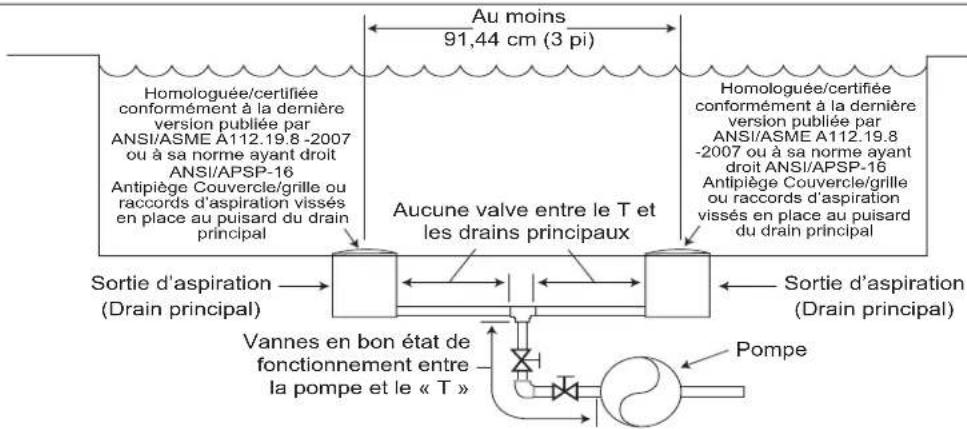

1.1 Directives pour la prévention de l'effet ventouse d'une pompe de piscine.
RISQUE D'ASPIRATION. Peut causer une blessure grave voire la mort. Ne pas utiliser cette pompe pour les pataugeoires, les piscines peu profondes ou les spas disposant de drains au fond, à moins que la pompe ne soit connectée à au moins deux (2) prises d'aspiration fonctionnelles.
L'aspiration générée par la pompe est dangereuse et peut coincer et noyer ou éventrer les baigneurs. Ne pas utiliser ni faire fonctionner des piscines, spas ou cuves thermales si le couvercle de la sortie d'aspiration est manquant, brisé ou desserré. Les directives suivantes fournissent de l'information sur l'installation de la pompe qui minimise les risques de blessures chez les utilisateurs de piscines, de spas ou de cuves thermales :
Protection contre le piégeage : le système d'aspiration de la pompe doit protéger contre les risques de piégeage par aspiration.
Couvercles de sortie d'aspiration - Toutes les sorties d'aspiration doivent être correctement installées, avec les couvercles vissés en place. Tous les couvercles de la prise d'aspiration (drain) doivent être correctement entretenus. Les couvercles doivent être certifiés selon la dernière version de ANSI®/ASME® A112.19.8 ou sa norme ayant droit, ANSI/ APSP-16. Ils doivent être remplacés s'ils sont fissurés, brisés ou manquants.
Nombre de sorties d'aspiration par pompe - Lorsque les sorties sont suffisamment petites pour être bloquées par une personne, fournir au moins deux (2) drains principaux hydrauliquement équilibrés avec les couvercles, en tant que sorties d'aspiration pour chaque conduite d'aspiration de pompe. Les centres des drains principaux (sortie d'aspiration) sur n'importe quelle conduite d'aspiration doivent être situés à au moins 90 cm (3 pi) de distance, centre à centre. Se reporter à la Figure 1.
Le système doit être construit pour inclure au moins deux (2) prises d'aspiration (drains) raccordées à la pompe lorsqu'elle fonctionne. Cependant, si deux (2) drains principaux deviennent une seule conduite d'aspiration, celle-ci peut être dotée d'une valve qui verrouille les deux drains principaux de la pompe. Le système sera construit de manière à ne pas permettre un verrouillage séparé ou indépendant, ni l'isolation de chaque drain. Se reporter à la Figure 1.
D'autres pompes peuvent être raccordées à une seule conduite d'aspiration tant que les exigences ci-dessus sont respectées.
Vélocité de l'eau - la vitesse maximale d'écoulement de l'eau à travers le raccord d'aspiration ou le couvercle de n'importe quelle prise d'aspiration doit être de 1.5 pied par seconde, sauf si la prise est conforme à la dernière version de ANSI/ASME A112.19.8 ou à sa norme ayant droite, ANSI/ APSP-16, la norme pour Raccords d'aspiration à utiliser dans les piscines, pataugeoires, spas et cuves thermales. Quoi qu'il en soit, ne pas dépasser le débit d'écoulement maximum conçu pour le raccord d'aspiration.
Si 100 % du débit de la pompe provient du système du drain principal, la vitesse maximale d'écoulement de l'eau dans le système hydraulique d'aspiration de la pompe doit être de six (6) pieds par seconde ou moins, même si un (1) drain principal (sortie d'aspiration) est complètement obstrué. Le débit dans le(s) drain(s) principal(aux) doit se conformer à la dernière version de ANSI/ASME A112.19.8 ou à son ayant droit, ANSI/APSP-16, la norme pour Raccords d'aspiration à utiliser dans les piscines, pataugeoires, spas et cuves thermales.
Essais et certification - Les couvercles de sortie d'aspiration doivent être testés par un laboratoire d'essais reconnu à l'échelle nationale et se conformer à la dernière édition publiée de ANSI/ASME A112.19.8 ou son ayant droit, ANSI/APSP-16, la norme pour Raccords d'aspiration à utiliser dans les piscines, pataugeoires, spas et cuves thermales.
Raccords : les raccords limitent le débit ; pour une meilleure efficacité, utiliser le moins de raccords possibles (mais au moins deux (2) prises d'aspiration).
Éviter les raccords qui pourraient emprisonner de l'air.
Les raccords d'aspiration pour piscine doivent se conformer aux normes de l'International Association of Plumbing and Mechanical Officials (IAPMO®).


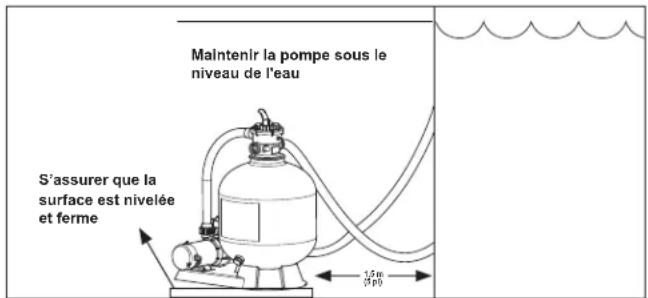

La pompe doit être installée sur une base ou un socle ferme et de niveau. Lorsque la base fournie par l'usine est utilisée, s'assurer que l'installation est de niveau et sans vibration. La pompe doit être installée sous la ligne d'eau.
- Évacuation – loin de la pompe.
- Écoulement des avant-toits et des gicleurs.
- Ventilation du moteur de la pompe.
- Accès pour entretien futur et hivernage.
- Protection contre les intempéries.
Exposition au soleil.
Placer la pompe aussi près que possible de la piscine pour réduire la friction et augmenter l'efficacité.
Cependant, la pompe doit être à au moins 1,8 m (6 pi) du bord de la piscine, ou être séparée par une barrière permanente. Positionner la pompe et tous les composants du système de filtration de sorte qu'ils ne puissent PAS être utilisés comme moyen d'accès à la piscine par de jeunes enfants. Au Canada, la distance minimale maintenue du bord de la piscine et/ou du spa comme indiqué ci-dessus doit être de 3 m (1 0 pi), tel que requis par le Code canadien de l'électricité (CEC, CSA C22.1). Les pompes de piscine situées à moins de 3 m (10 pi) des parois de la piscine doivent être spécifiquement approuvées à cet effet.
Avertissement
Pour réduire le risque d'incendie, installer l'équipement de la piscine dans une zone où les feuilles et autres débris ne risquent pas de s'accumuler sur ou autour de l'équipement. Maintenir la zone libre de débris tels que du papier, des feuilles, des aiguilles de pin et autres matières combustibles.
Mise en GARDE
Afin d’éviter une défaillance prématurée ou des dommages au moteur de la pompe, la protéger de l’exposition directe à l’eau provenant des gicleurs, du ruissellement des toits et du drainage, etc. Le non-respect de cette consigne peut entraîner une défaillance de la pompe et peut également annuler la garantie.
2.2.1 Raccordements de soudage au solvant
Un conduit en PVC rigide ou flexible peut être utilisé. Les extrémités des conduits doivent être propres et exemptes de bavures causées par la coupe. S'assurer que l'adhésif approprié est utilisé sur le type de tuyau spécifié.
REMARQUE: Un apprêt garantira la supériorité des joints adhésifs. Suregard P-3000 a un traceur violet pour se qualifier dans les zones où les codes spécifient qu'un apprêt doit être utilisé.
Mise en GARDE
Nous vous recommandons de tenir compte des conditions climatiques lors de l'application des adhésifs. Certaines situations atmosphériques, telles qu'un taux d'humidité élevé, rendent l'action adhésive de certaines colles moins efficace. Vérifier les instructions du fabricant.
2.2.2 Raccordements filetés
Utiliser uniquement du ruban Téflon ou équivalent sur les raccordements de plomberie filetés. D'autres composés pour conduits peuvent endommager les filetages. Nous ne recommandons pas l'utilisation de composés à base de silicone ou de pétrole.
NE PAS TROP SERRER – SERRER À LA MAIN PLUS UN ½ TOUR SUFFIT.
2.3 Plomberie de la pompe
La conduite d'aspiration doit être aussi large ou plus grande que la conduite d'évacuation. Éviter d'utiliser une conduite d'aspiration plus petite que le raccordement de la pompe.
- Garder la tuyauterie aussi droite et courte que possible, et de taille appropriée.
- Éviter de raccorder un coude directement à l'entrée de la pompe (utiliser une longueur de tuyau droit pour permettre une entrée appropriée pour l'eau).
- Soutenir la conduite indépendamment afin qu'elle n'exerce aucune contrainte sur la pompe.
- Il est recommandé d'installer des robinets sur les conduites d'aspiration et de sortie pour empêcher l'eau de s'écouler lors de l'entretien de la pompe. Ne jamais faire fonctionner la pompe avec les robinets fermés.
2.4 Données électriques
- Se reporter aux informations sur la plaque signalétique du moteur pour les données de service électrique.
Mise en GARDE
Tout défaut de fournir une tension selon la plaque signalétique (+/- 10 %) pendant l'opération entraînera la surchauffe du moteur et annulera la garantie.
- Tous les moteurs doivent avoir un sectionneur à fusibles ou un disjoncteur.
- S'assurer que la taille du fil est suffisante pour la pompe HP et la distance de la source d'alimentation.
- Le câblage doit être effectué conformément aux codes applicables par un électricien agréé.
- Connecter uniquement à une prise protégée par DDFT (Canada: CLASSE A). • NE PAS UTILISER DE RALLONGE.
Avertissement
Il faut toujours déconnecter la source d'alimentation électrique avant de travailler sur un moteur ou sa charge connectée.
Avertissement
RISQUE DE CHOC ÉLECTRIQUE. En raison du risque potentiel d'incendie, d'électrocution ou de blessures corporelles, les pompes Polaris® et toutes charges auxiliaires doivent être installées conformément au National Electrical Code® (NEC®), aux codes électriques et de sécurité locaux, ainsi que selon la loi Occupational Safety and Health Act (OSHA). Il est possible de commander des copies du NEC auprès de la National Fire Protection Association, 1 Batterymarch Park, Quincy, MA 02169 ou de votre agence d'inspection du gouvernement. Au Canada, les pompes Polaris doivent être installées conformément au Code canadien de l'électricité (CCE).
2.5 Liaison et mise à la terre
En plus d'une mise à la terre adéquate conformément aux exigences du National Electrical Code (NEC) ou au Canada le Code Canadien de l'électricité (CCE), le moteur de la pompe doit être relié aux pièces métalliques de la piscine, du spa ou de la cuve thermale et à tous les composants et équipements électriques avec le système de circulation d'eau de la piscine ou du spa. Cette liaison doit être réalisée en utilisant un conducteur en cuivre plein, AWG n° 8 ou plus gros. Au Canada, il faut utiliser du AWG n° 6 ou plus gros. Relier le moteur en utilisant la languette de liaison externe fournie sur le cadre du moteur. Se reporter à la Figure 8.
Le National Electrical Code® (NEC®) requiert la mise à la terre de la piscine. Lorsqu'aucun équipement, structure ou pièce de la piscine mis à la terre n'est en connexion directe avec l'eau de la piscine, l'eau de la piscine devra être en contact direct avec une surface conductrice approuvée résistante à la corrosion qui n'expose pas moins de 5800 mm² (9 po²) de la surface de l'eau de la piscine en tout temps. La surface conductrice devra être située à un endroit où celle-ci n'est pas exposée à des dommages physiques ou à des délogements au cours des activités courantes en piscine, et devra être mise à la terre conformément aux exigences en matière de mise à la terre du NEC Article 680. Se reporter aux codes appliqués localement pour toute exigence supplémentaire en matière de mise à la terre.
3.1 Amorçage
ARRÊTER LA POMPE et FERMER les vannes d'aspiration et de d'évacuation.
- Relâcher toute la pression de la pompe et du système de tuyauterie.
- Remplir le boîtier du filtre avec de l'eau. NE JAMAIS faire fonctionner la pompe sans eau. Faire fonctionner la pompe « à sec » pendant un certain temps peut causer de graves dommages à la pompe, aux joints et au moteur, et peut annuler la garantie.
- Inspecter, nettoyer et utiliser uniquement un lubrifiant à base de silicone pour éviter d'endommager le joint torique.
- Replacer le couvercle de la crépine et serrer à la main uniquement.
- Ouvrir toutes les vannes avant de démarrer la pompe.
- Évacuer tout l'air du filtre et du système de tuyauterie. Voir les instructions d'utilisation des filtres.
- Avec les vannes d'aspiration et d'évacuation ouvertes et la pompe située sous la ligne d'eau de la piscine, activer la pompe et la laisser s'amorcer. Si la pompe ne s'amorce pas dans les dix minutes, arrêter le moteur et déterminer la cause. S'assurer que les vannes d'aspiration et d'évacuation sont ouvertes. Voir le guide de dépannage pour plus d'instructions.
3.2 Démarrage
- Une fois la pompe amorcée, mettre le moteur sous tension et ouvrir toutes les vannes des conduites d'aspiration et d'évacuation.
REMARQUE : La pompe peut mettre un certain temps à éliminer l'air des conduites d'aspiration.
- Si aucun débit n'est observé dans les cinq minutes, arrêter le moteur et réamorcer. Si la pompe ne fonctionne pas, vérifier s'il y a des fuites d'air. (Se reporter à la section Dépannage.)
- Après environ dix minutes de fonctionnement, vérifier s'il y a des bulles d'air provenant des raccords de retour. Un flux d'air continu indique des fuites dans la conduite d'aspiration. Localiser et corriger immédiatement toute fuite.
- Garder le robinet à vanne de la conduite d'aspiration complètement ouvert pendant le fonctionnement. S'il est nécessaire de contrôler l'évacuation, utiliser une vanne dans la conduite de retour.
Mise en GARDE
Ne pas resserrer la bague de verrouillage de la crépine pendant le fonctionnement. Ne pas faire fonctionner la pompe avec des vannes d'aspiration ou d'évacuation fermées.
3.3 Pompes à vitesse simple
Il est fortement recommandé d'installer un interrupteur marche/arrêt ou une minuterie. À défaut, la pompe fonctionnera en continu. La pompe ne doit pas être débranchée lorsqu'elle est sous tension, car des risques pour la sécurité tels que des étincelles peuvent se produire.
Avertissement
S'assurer que le commutateur de contrôle, l'horloge ou le système de contrôle est installé à un endroit accessible afin qu'en cas de défaillance de l'équipement ou d'un raccord de plomberie desserré, l'équipement peut être désactivé. Cet endroit ne doit pas être dans la même zone que la pompe de la piscine, le filtre et autres équipements.
Mise en GARDE
La pompe doit être protégée en prévision des températures de gel. Si la pompe gèle, cela causera de graves dommages qui pourraient annuler la garantie.
Mise en GARDE
Ne pas utiliser de solutions d'antigel dans les systèmes de piscine, de spa ou de cuve thermale! L'antigel est très toxique et peut endommager le système de circulation. La seule exception est le propylène glycol. Pour plus d'informations, consulter le détaillant local en piscine/spa ou prendre contact avec une entreprise d'entretien de piscine qualifiée.
Avertissement
Risque d'électrocution. Couper l'alimentation du moteur de la pompe en débranchant la pompe.
- Vidanger toute l'eau de la pompe, de l'équipement du système et de la tuyauterie.
- Garder le moteur couvert et au sec. Ne pas couvrir la pompe avec du plastique, car ceci va créer de la condensation susceptible d'endommager la pompe.
REMARQUE Après avoir débranché l'alimentation et vidé toute l'eau de la pompe, il est recommandé de retirer la pompe de la plomberie et de la ranger à l'intérieur.
- Lorsque le système est rouvert pour la mise en marche, demander à un technicien ou un électricien de vérifier que toute la tuyauterie, toutes les valves, tout le câblage et l'équipement est conforme aux recommandations du fabricant. Prêter une attention particulière au filtre et aux connexions électriques.
- La pompe doit être amorcée avant d'être démarrée. Se reporter à la section 3.2, La mise en marche.
4.1 Chimie de l'eau
- Une utilisation appropriée et cohérente de produits chimiques est nécessaire pour maintenir une eau propre et salubre, pour empêcher la propagation des infections germinales et contrôler la croissance des algues qui peuvent gâcher l'apparence et le plaisir de votre piscine ou de votre spa.
- Le chlore est le produit chimique le plus couramment utilisé pour fournir de l'eau propre et sanitaire. Du chlore sec ou liquide (hypochlorite de calcium ou de sodium) peut être utilisé et doit être ajouté quotidiennement, car il est dissipé par la saleté et les germes ainsi que par le soleil et le vent.
Il est important de maintenir le bon niveau d'acidité ou d'alcalinité de l'eau de la piscine. Une plage souhaitable est de 7,2 à 7,4, le pH de votre piscine à pH 7,0 étant neutre. Les lectures au-dessus de 7,0 sont alcalines et ci-dessous sont acides.
Avertissement
Pour éviter tout risque de dommages matériels ou de blessures corporelles graves, voire la mort, couper l'alimentation à la pompe en débranchant le moteur de la pompe avant de procéder à l'entretien de la pompe.
- Tout entretien doit être effectué avec le disjoncteur éteint.
- Les moteurs sont autolubrifiants – aucune lubrification n'est requise.
- Nettoyer le panier-filtre.
- Inspecter visuellement le moteur pour le blocage des bouches d'aération sur la coque du moteur. Retirer les débris.
- Les joints d'arbre peuvent s'user et doivent être remplacés en cas de fuite.
4.2.1 Entretien du panier-filtre
Pour nettoyer la pompe :
- Couper l'alimentation.
- Fermer les vannes dans les conduites d'aspiration et de retour.
- Retirer la bague de verrouillage de la crépine dans le sens inverse des aiguilles d'une montre et retirer le couvercle du panier de la crépine.
- Soulever le panier-filtre.
- Nettoyer et remplacer le panier. Prendre soin de bien asseoir le panier.
- Nettoyer le joint torique et n'utiliser que du lubrifiant à base de silicone pour éviter d'endommager le joint torique.
- Nettoyer les sièges des joints toriques sur le couvercle et la crépine.
- Remettre le couvercle et la crépine – serrer à la main uniquement – et ouvrir les vannes.
- Remettre la pompe en marche.
Mise en GARDE
Ne pas resserrer la bague de la crépine pendant le fonctionnement.
Section 5. pièces de service et de réparation
Commander toutes les pièces de rechange auprès de votre revendeur. Donner les informations suivantes lors de la commande de pièces de rechange :
- Données de la plaque signalétique de l'appareil. • Description de la pièce.
Section 6. dépannage
Si les recommandations de cette section ne résolvent pas le ou les problèmes particuliers, prendre contact avec le revendeur local pour le service.
| Symptôme Cause possible/Solution | |
| Le moteur ne démarre pas. 1. Sectionneur | ou disjoncteur en position OFF (ARRÊT)2. Fusibles grillés ou surcharge thermique ouverte. Arbre moteur bloqué3. Bobinages du moteur grillés4. Interrupteur de démarrage défectueux à l'intérieur du moteur monophasé5. Câblage déconnecté ou défectueux6. Basse tension |
| Le moteur n'atteint pas sa pleine vitesse. 1. | Basse tension2. Enroulements de moteur connectés à une tension incorrecte sur le modèle à double tension |
| Surchauffe du moteur (protège les déclenchements). | 1. Basse tension2. Enroulements de moteur connectés à une tension incorrecte sur le modèle à double tension3. Ventilation inadéquate |
| La pompe ne fournit pas d'eau 1. La pompe | n'est pas amorcée2. Vanne fermée dans la conduite d'aspiration ou d'évacuation3. Fuite ou air dans le système d'aspiration4. Turbine bouchée |
| Faible capacité de la pompe. 1. Vanne dans | la conduite d'aspiration ou d'évacuation partiellement fermée2. Conduite d'aspiration ou d'évacuation partiellement bouchée3. Conduite d'aspiration ou d'évacuation trop petite4. Pompe fonctionnant à vitesse réduite (voir ci-dessus)5. Panier bouché dans l'écumoire ou le filtre à cheveux et à charpie6. Filtre sale7. Turbine bouchée |
| Pression de la pompe basse 1. Pompe fonctionnant à vitesse réduite (voir ci-dessus)2. Vanne de refoulement ou raccords d'admission trop fermés | |
| Pression de pompe élevée 1. Vanne de refoulement ou raccords d'admission trop fermés2. Conduites de retour trop petites3. Filtres sales | |
| Pompe et moteur bruyants 1. Panier bouché dans l'écumoire ou le panier de crépine2. Roulements de moteur usés3. Vanne dans la conduite d'aspiration partiellement fermée4. Conduite d'aspiration partiellement bouchée5. Tuyau d'aspiration bouché ou trop petit6. La pompe n'est pas correctement soutenue | |
| Il y a une fuite d'eau entre le moteur et le corps de la pompe | Ceci est causé par un joint mécanique endommagé ou défectueux. Remplacer le joint mécanique |
| Bulles d'air dans les raccords d'entrée | Fuite d'air dans la conduite d'aspiration au niveau des raccords ou de la tige de vanneLe joint du couvercle du filtre à cheveux et à charpie doit être nettoyéRestriction dans la conduite d'aspirationNiveau d'eau bas dans la piscine |
Section 7. Données techniques
| Modèle | Gal/min | HP (CV) | THP | RPM | Volts / Hz | Amp. |
| PAG100PAG100T | 60 | 1,00 | 0,75 | 3450 | 115 V/60 HZ | 9 |
| PAG150PAG150T | 70 | 1,50 | 1,0 | 12 |
Remarques
© 2022 Zodiac Pool Systems LLC. Tous droits réservés. Polaris® et la conception de nettoyeur à 3 roues sont des marques déposées de Zodiac Pool Systems LLC. Toutes les autres marques de commerce citées dans le présent document appartiennent à leurs propriétaires respectifs.
