FP1052X - Four électrique BRANDT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four encastrable
Capacité	65 litres
Type de chaleur	Chaleur tournante
Alimentation électrique	230 V
Dimensions approximatives	60 x 60 x 55 cm
Poids	30 kg
Puissance	2500 W
Fonctions principales	Gril, cuisson traditionnelle, chaleur tournante
Entretien et nettoyage	Intérieur émaillé, nettoyage facile
Pièces détachées et réparabilité	Disponibilité des pièces détachées
Sécurité	Verrouillage de porte, protection contre la surchauffe
Compatibilités	Compatible avec les cuisines encastrées standard
Informations générales	Garantie de 2 ans, classe énergétique A

FOIRE AUX QUESTIONS - FP1052X BRANDT

Comment détartrer mon BRANDT FP1052X ?

Pour détartrer votre BRANDT FP1052X, mélangez une solution de vinaigre blanc et d'eau (1:1) et versez-la dans le réservoir. Lancez un cycle de nettoyage à vide et rincez plusieurs fois avec de l'eau claire.

Que faire si mon appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le panneau de contrôle n'est pas verrouillé.

Comment nettoyer le filtre de mon BRANDT FP1052X ?

Le filtre peut être retiré facilement. Rincez-le sous l'eau tiède pour enlever les résidus. Laissez-le sécher complètement avant de le remettre en place.

Pourquoi mon appareil fait-il du bruit pendant le fonctionnement ?

Des bruits inhabituels peuvent être causés par des objets coincés dans le mécanisme ou par une mauvaise installation. Vérifiez que rien ne bloque les hélices et que l'appareil est bien de niveau.

Comment régler la température de cuisson ?

Utilisez le bouton de contrôle de température sur le panneau pour sélectionner la température souhaitée. Référez-vous au manuel pour les recommandations spécifiques selon le type d'aliment.

Mon appareil ne chauffe pas correctement, que faire ?

Vérifiez que la température est correctement réglée et que le réservoir est suffisamment rempli. Si le problème persiste, il peut être nécessaire de contacter le service client.

Comment puis-je conserver mon BRANDT FP1052X en bon état ?

Nettoyez régulièrement l'appareil après chaque utilisation, rangez-le dans un endroit sec et évitez de le soumettre à des chocs ou des températures extrêmes.

Où puis-je trouver des pièces de rechange pour mon BRANDT FP1052X ?

Les pièces de rechange peuvent être commandées auprès du service client BRANDT ou sur des sites de vente en ligne spécialisés dans les pièces électroménagères.

MODE D'EMPLOI FP1052X BRANDT

• Consignes de sécurité 04
• Respect de l'environnement 05

2 / Installation de votre appareil

• Choix de l'emplacement 06
• Encastrement 06 Raccordement électrique 07
• Changement de câble d'alimentation 08

3 / Description de votre appareil

Accessoires 09

4 / Entretien et nettoyage de votre appareil

• Nettoyage de la surface extérieure 11 Nettoyage de la porte 11 Four à émail catalytique 13
• Remplacement des parois catalytiques — Démontage des gradins — Fils 13
• Qu'est-ce qu'une pyrolyse ? 14 Dans quel cas faut-il effectuer une pyrolyse ? 14

• Remplacement de la lampe du four 15

7/ Service apres-vente 17

Important : Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour leur sécurité et celle d'autrui.

Consignes de sécurité

• Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. Il est destiné exclusivement à la cuisson des denrées alimentaires. Ce four ne contient aucun composant à base d'amiate.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. -À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. -Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
• Ne modifies pas ou n'essaie pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous. -MISE EN GARDE: les parties accessibles peuvent devenir chaudes au cours de l'utilisation. Il est recommandé d'éloigner les jeunes enfants.
• Ne tirez jamais votre appareil par la poignée de la porte. -Avant d'utiliser votre four pour la première fois, chauffez-le à vide pendant 15 minutes environ. Assurez-vous que la pièce est suffisamment aérée. Vous constaterez peut-être une odeur particulière ou un petit dégagement de fumée. Tout ceci est normal.
• MISE EN GARDE: les parties accessibles peuvent devenir chaudes quand le grill est utilisé. Il est recommandé d'éloigner les enfants. -Lors de son utilisation, l'appareil devient

chaud. Faire attention à ne pas toucher les éléments chauffants situés à l'intérieur du four.

• En enfournant ou en sortant vos plats du four, n’approchez pas vos mains des éléments chauffants supérieurs, utilisez des gants thermiques de cuisine.
• Pendant un nettoyage, les surfaces accessibles deviennent plus chaudes qu'en usage normal. Il y a lieu d'éloigner les jeunes enfants.
• Avant de procéder à un nettoyage pyrolyse de votre four, retirez tous les éléments de casserolerie et enlevez les éclaboussures excessives. Pendant une pyrolys
• Après une cuisson, ne prenez pas à main nue la casserolerie (grille, tournebroche...).
• Ne placez jamais de papier d'aluminium directement en contact avec la sole (voir chapitre description de votre four), la chaleur accumulée pourrait entraîner une dépréciation de l'email.
• Sur la porte ouverte du four, ne posez pas de charges lourdes, et assurez-vous qu'un enfant ne puisse ni monter ni s'asseoir. - Pour toute intervention de nettoyage dans la cavité du four, le four doit être arrêté.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de reconnaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, de surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• En plus des accessoires fournis avec votre four, n'utilisez que des plats résistants à de hautes températures (suivez les instructions des fabricants).
• Après l'utilisation de votre four, assurez-vous que toutes les commandes se trouvent sur la position arrêt.
• Ne vous servez pas de votre four comme garde-manger ou pour stocker quelconques éléments après utilisation.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).

-(Suivant modèle) Pour votre sécurité, votre four est équipé d'un ARRET AUTOMATIQUE, si par mégarde vous oubliez d'éteindre votre four. Après 23h30 de fonctionnement, la fonction AS (Auto Stop) s'active et votre four s'arrête de chauffer. AS ou Auto Stop s'affiche à la place de l'heure et une série de bips successifs est émise pendant un certain temps.

Respect de l'environnement

• Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
• Notre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage

des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez-vous à votre maire

rie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

• Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention l'installation

installation 68:1000/1000 aux installateurs et techniciens qualifiés. Cet appareil est conforme aux directives européennes suivantes :

• Directive Basse Tension 2006/95/CE pour l'apposition du marquage CE.
• Directive Compatibilité Electromagnétique 89/336/CEE modifiée par la directive 93/68/CEE pour l'apposition du marquage CE.
• Règlement CE n° 1935/2004 concernant les matériaux et objets destinés à entrer en contact avec des denrées alimentaires.

fig.1

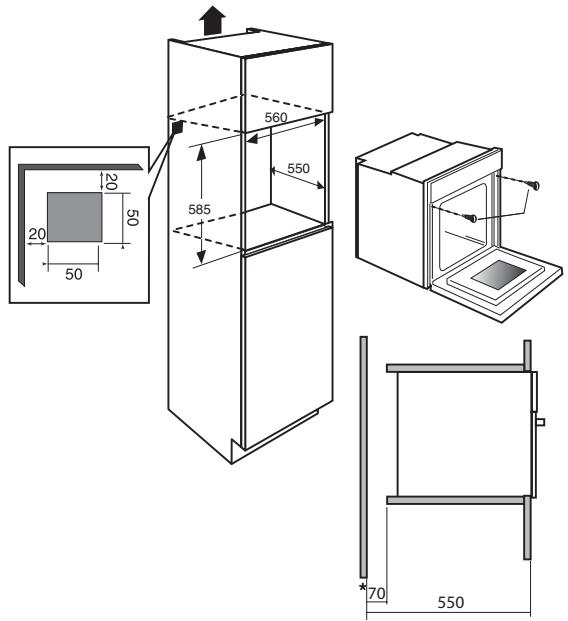

Choix de l'emplacement

Les schémas ci-dessus déterminent les cotes d'un meuble qui permettra de recevoir votre four.

Le four peut indifféremment être installé sous un plan de travail ou dans un meuble en colonne (ouvert* ou fermé) ayant les dimensions d'encastrement adaptées (voir schéma ci-dessus).

Votre four possède une circulation d'air optimisée qui permet d'obtenir des résultats de cuisson et de nettoyage remarquables en respectant les éléments suivants:

• Centrez le four dans le meuble de façon à garantir une distance minimale de 5 mm avec le meuble voisin.
• La matière du meuble d'encastrement ou le revêtement de celui-ci doit résister à la chaleur.
• Pour plus de stabilité, fixez le four dans le meuble par 2 vis au travers des trous prévus à cet effet sur les montants latéraux (fig. 1).

Pour ce faire :

1) Retirez les cache-vis en caoutchouc pour accéder aux trous de fixation. 2) Effectuez un trou dans la paroi du meuble pour éviter l'éclatement du bois. 3) Fixez le four avec les 2 vis. 4) Remettez les cache-vis en caoutchouc (ceux-ci servent également à amortir la fermeture de la porte du four). (^*) si le meuble est ouvert, son ouverture doit être de 70 mm (maxi).

Conseil

Pour être assuré d'avoir une installation conforme, n'hésitez pas à faire appel à un spécialiste électroménager.

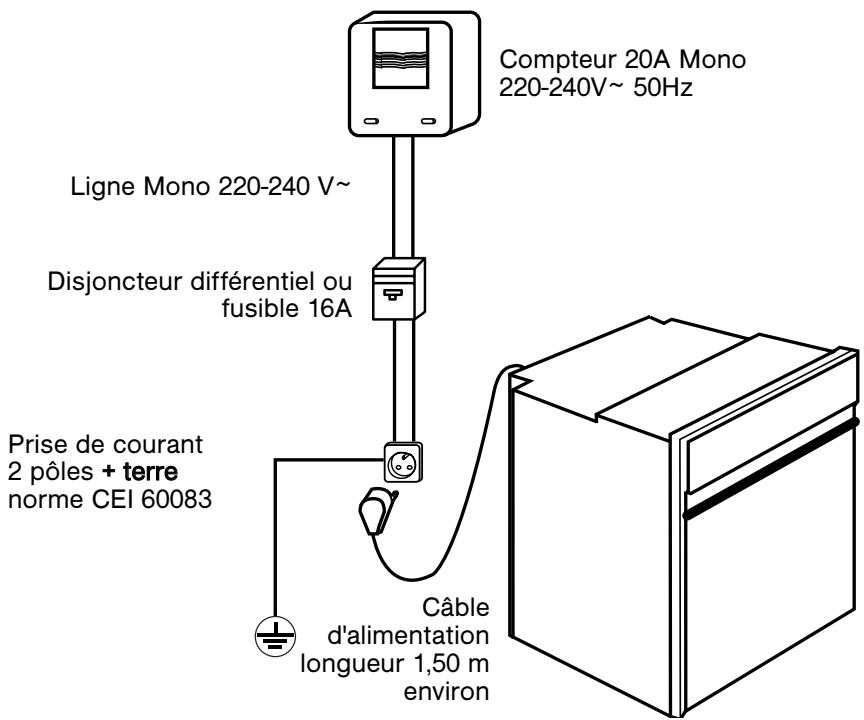

Raccordement electrique

La sécurité électrique doit être assurée par un encastrement correct. Lors de l'encastrement et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou reliés.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que:

• la puissance de l'installation est suffisante,
• les lignes d'alimentation sont en bon état,
• le diamètre des fils est conforme aux règles d'installation.

Votre four doit être branché avec un cordon d'alimentation (normalisé) à 3 conducteurs de 1,5mm² ( 1ph + 1N + terre ) qui doivent être raccordés sur réseau 220 - 240V~ monophasé par l'intermédiaire d'une prise de courant 1ph + 1 neutre + terre normalisée CEI 60083 ou d'un dispositif à coupure omnipolaire conformément aux règles d'installation.

Attention

Le fil de protection (vert-jaune) est relié à la borne 1 de l'appareil et doit être relié à la terre de l'installation.

Il est nécessaire de permettre la déconnexion de l'appareil du réseau d'alimentation après installation.

La déconnexion peut être obtenue en prévoyant une fiche de prise de courant accessible ou en incorporant un interrupteur dans les canalisations fixes conformément aux règles d'installation.

Le fusible de l'installation doit être de 16 ampères.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Attention

7:1 Notre responsabilité ne saurait être engagée en cas d'accident ou d'incident consécutif à une mise à la terre inexistante, défectueuse ou incorrecte.

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un Electricien qualifié.

Si le four présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement du four.

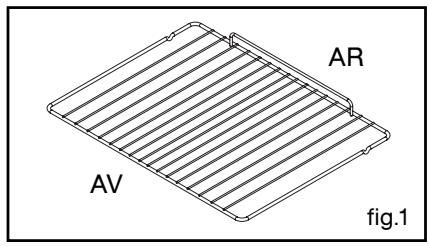

Grille de sécurité anti-basculement (fig.1)

La grille peut être utilisée pour supporter tous les plats et moules contenant des aliments à cuire ou à gratiner.

Elle sera utilisée pour les grillades (poser directement dessus).

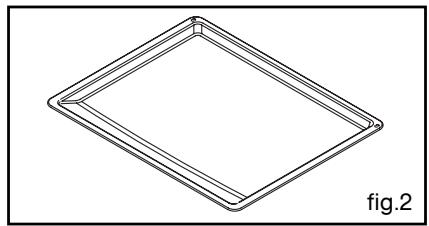

Il sert de plat à gâteaux et dispose d'un rebord incliné. Il s'utilise pour la cuisson de pâtisseries telles que choux à la crème, meringues, madeleines, pâtes feuilletées...

Inséré dans les gradins sous la grille, il recueille les jus et les graisses des grillades. Il peut aussi être utilisé à demi rempli d'eau pour des cuissons au bain-marie. Evitez de poser directement dans ce plat des roits ou des viandes car vous aurez automatiquement d'importantes projections sur les parois du four.

Pour l'utiliser :

• disposez le plat multi-usages au gradin N°1 pour recueillir les jus de cuisson ou sur la sole si la pierce à rôtir est trop grosse.

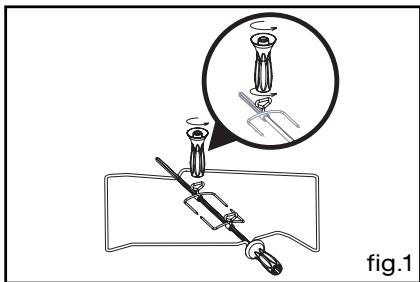

• enfilez une des fourchettes sur la broche ; embrochez la pierce à rôtir ; enfilez la deuxième fourchette ; centrez et serrez en vissant les deux fourchettes à l'aide de la poignée (fig. 1).

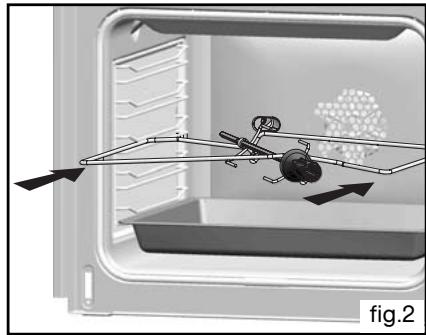

• placez la broche sur son berceau (fig.2).

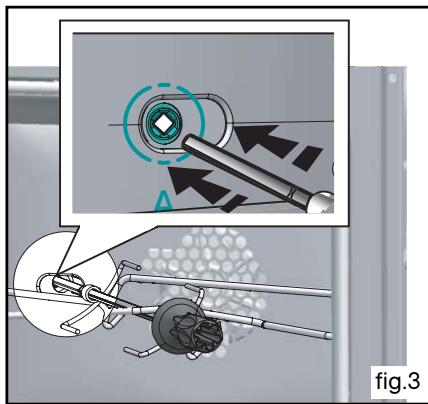

• poussez légèrement pour engager la pointe de la broche dans le carré d'entraînement situé au fond du four (fig.3).

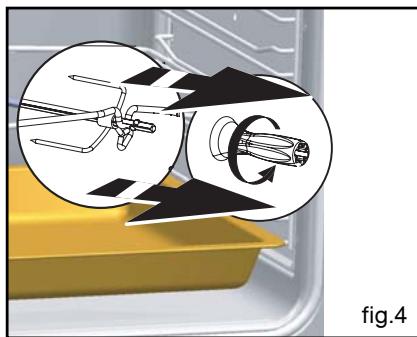

• retirez la poignée en la dévissant afin de pouvoir fermer la porte (fig.4). Après la cuisson, revissez la poignée sur la broche pour retarder la pierce à rotir sans se brûler.

- Nettoyage de la surface exterieure (suivant modele)

Pour nettoyer la fenêtre du programmateur électronique, ainsi que la porte du four, utilisez un chiffon doux, imbibé de produit à vitre.

N'utilisez pas de crèmes à récurer, ni d'éponge grattoir.

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnelles au service des particuliers

Clarity you propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.

Vous les trouvez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

Attention

Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l'éclatement du verre.

Attention

Avant de procéder au déclippage de la once, laissez refroidir l'appareil.

Démontage de la porte

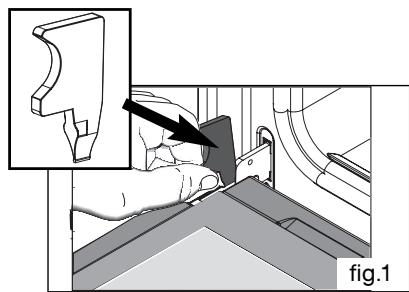

• Ouvrez complètement la porte et la bloquez à l'aide de deux butées rouges (fig. 1).

Elles sont fournies dans la pochette plastique de votre appareil.

• Retirez la première glace clipsée de la manière suivante:

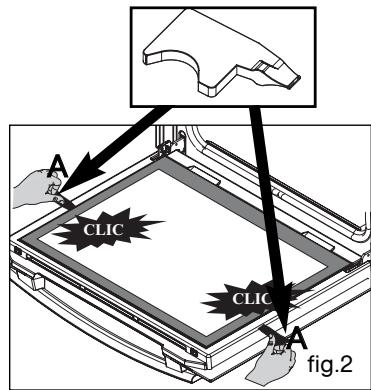

Insérez les deux autres butées rouges dans les emplacements A prévus à cet effet.

Faire levier sur ces pièces afin de déclipper la glace (fig. 2).

• Nettoyez votre glace à l'aide d'une éponge douce et de produit vaisselle.

Ne pas immerger la glace dans l'eau.

Ne pas utiliser de crèmes à récurer, ni d'éponges gratantes. Rincez à l'eau claire et essuyez avec un chiffon non pelucheux.

• Si nécessaire, retirez l'ensemble des glaces intérieures de la porte. Cet ensemble est composé d'une ou deux glaces selon modèle avec à chaque coin une butée caoutchouc noire (fig. 4).
• Après nettoyage, repositionnez vos quatre coins caoutchouc en prenant soin que sur la glace soit indiqué :

en haut à droite : R

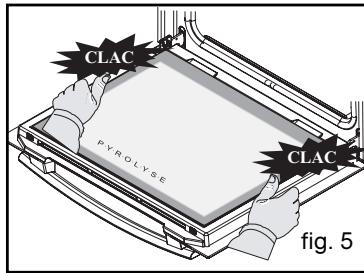

Placez votre ensemble de glaces intérieures dans la porte afin que L et R se situent côte à côte.

• Si votre four est équipé d'une seule glace interieure, celle-ci doit se trouver au plus proche de la glace clipée. - Clippez votre dernière glace en plaçant l'indication "PYROLYSE" vers vous (fig. 5).
• Retirez les butées plastiques rouges.

Votre appareil est de nouveau opérationnel.

fig. 4

Attention

Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l'éclatement du verre.

FOUR à EMAIL catalytique (autodegraisant) (suivant modèle)

• Ce four est constitué d'une enceinte équipée de parois amovibles recouvertes d'un émail spécial microporeux (émail catalytique) qui lui confère ses qualités autodégraissantes. Dès leur apparition, les souillures se sont et se diffusent largement dans les microporosités. Elles se trouvent oxydées sur les deux faces et disparaisent progressivement. L'émail autodégraissant est rundout adapté aux corps gras, mais pas au sucre. C'est pourquoi le revêtement de la sole, plus sujet aux débordements de sucre, n'est pas revêtu de cet émail.

Nous vous recommandons fortement :

• De ne pas gratter ces parois catalytiques avec un rosse métallique, des instruments pointus ou tranchants.
• De ne pas essayer de les nettoyer avec des produits à récurer du commerce.
• Lors de la cuisson des grillades, la température des parois n'est pas toujours suffisante pour éliminer les projections grasses importantes.

Dans ce cas, après cuisson, prolonger le chauffage du four pendant 20 à 30 minutes, à la température maximale de la séquence.

S'il reste des traces, elles s'attenueront lors des cuissons suivantes.

- Remplacement des PAROIS catalytiquess - demontage des gradins FILS (suivant modele)

Avant de procéder au démontage, laisser refroidir l'appareil et s'assurer que l'appareil est déconnecté de l'alimentation.

Attention

• Pour toute intervention de nettoyage dans la cavité, le four doit être arrêté.

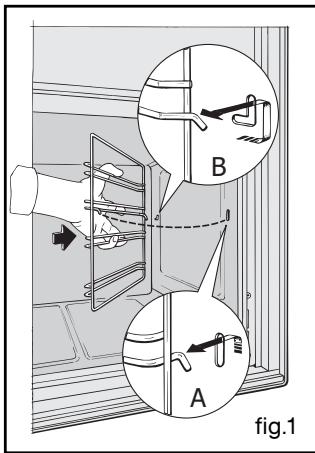

- Parois latérales avec gradins fils :

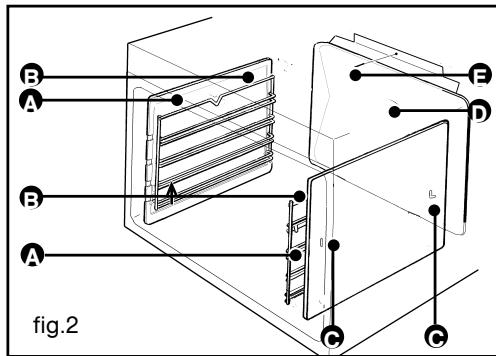

Décrochez le gradin fil (B fig. 2) à l'avant en le soulevant (schéma A fig. 1). Tirez vers soi l'ensemble du gradin, le soulever afin de décrocher l'attache de fixation arrière (schéma B fig. 1). Le sortir des 2 trous (C fig. 2) de la paroi catalytique et du mouflé du four. Retirez ensuite la paroi catalytique (A fig. 2). Replacez les nouveaux éléments (gradins) en effectuant les opérations inverses.

- Remplacement de la paroi du fond

Dévissez complètement la vis (E fig.2) située en haut de la paroi du fond (D fig.2). Inclinez la paroi vers l'avant afin de la retirer du moufle. Replacez la nouvelle paroi en effectuant les opérations inverses.

Attention

Retirer la casserolerie du four et enlever les débordements importants qui auraient pu se produire avant d'effectuer la pyrolyse.

Conseil

Votre four est équipé de gradins fils émaillés : il n'est pas nécessaire de les retirer pour effectuer la pyrolyse.

• La pyrolyse est un cycle de chauffe de la cavité du four à très haute température qui permet d'éliminer toutes les salissures qui proviennent des éclaboussures ou des débordements. Les fumées et odeurs dégagées sont détruites par le passage dans un catalyseur.
• La pyrolyse n'est toutefois pas nécessaire après chaque cuisson, mais seulement si le degré de salissure le justifie.
• Par mesure de sécurité, l'opération de nettoyage ne s'effectue qu'après blocage automatique de la porte. Dès que la température à l'intérieur du four dépasse les températures de cuisson, il est impossible de déverrouiller la porte même en positionnant la manette «selecteur de fonctions» sur 0.

Dans QUEL cas faut-il effectuer une pyrolyse? (suivant modèle)

Votre four fume lors d'un préchauffage ou fume enormément lors d'une cuisson.

Votre four dégage une odeur à froid désagréable suite à différentes cuissons (mouton, poisson, grillades...).

Cuissons peu salissantes	Biscuits, légumes, pâtisseries, quiches, soufflés...	Cuissons sans éclaboussures : une pyrolyse n'est pas justifiée.
Cuissons salissantes	Viandes, poissons (dans un plat), légumes farcis.	La pyrolyse peut se justifier toutes les 3 cissons.
Cuissons très salissantes	Grosses pièces de viandes à la broche.	La pyrolyse peut se faire après une cisson de ce type, si les projections ont été importantes.

Conseil

Il ne faut pas attendre que le four soit chargé de graisse pour effectuer ce nettoyage.

Mise en garde

S'assurer que l'appareil est déconnecté de l'alimentation avant de replacer la lampe pour éviter tout risque de choc électrique. Intervenez lorsque l'appareil est refroidi.

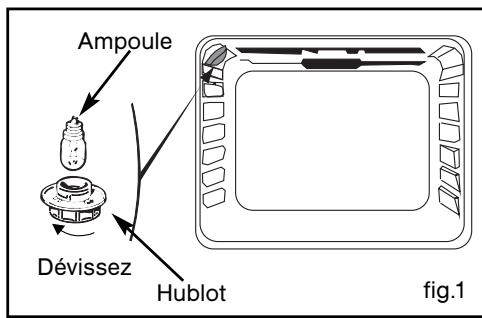

La lampe est accessible :

L'ampoule se situe au plafond de la cavité de votre four.

• Dévissez le hublot vers la gauche (fig. 1), - Tirez l'ampoule.

\section*{Caractéristiques de l'ampoule :}

-15W, -220-240V~ - 300°C - culot E14. - Changez l'ampoule puis remontez le hublot et rebranchez votre four.

Conseil

Pour dévisser le hublot et la lampe, utilisez un gant de caoutchouc qui facilitera le démontage.

Vous avez un doute sur le bon fonctionnement de votre four, ceci ne signifie pas forcément qu'il y a une panne. Dans tous les cas, vérifiez les points suivants:

VOUS CONSTATEZ QUE...	LES CAUSES POSSIBLES	QUE FAUT-IL FAIRE?
Votre four ne chauffe pas.	- Le four n'est pas branché. - Le fusible de votre installation est hors service. - La température sélectionnée est trop BASSE.	→ Branchez Your four. → Changez le fusible de votre installation et vérifie sa valeur (16A). → Augmentez la température selec-tionnée.
* Le cadenas clignote.	- Défaut de verrouillage de la porte.	→ Faire appel au ServiceAprès-Vente.
La lampe de votre four ne fonctionné plus.	- La lampe est hors service. - Notre four n'est pas branché ou le fusible est hors service.	→ Changez la lampe. → Branchez Your four ou changez le fusible.
* Le nettoyage par pyroly-se ne se fait pas.	- La porte est mal fermée. - Le système de verrouillage est défectueux.	→ Vérifiez la fermeture de la porte. → Faire appel au ServiceAprès-Vente.
Votre four émet des bips.	- En cours de cuisson. - En fin de cuisson.	→ La température de consigne de votrechoix est atteinte. → Notre cuisson programmée est terminée.
Le ventilateur de refroidissement continue de tourner à l'arrêt du four.	- La ventilation fonctionné pendant 1 heures maximum après la cuisson, ou lorsque la température de votre four est supérieure à 125°C - Si pas d'arrêt après 1 heures.	→ Ouvrir la portepour accélérer le refroidissement du four. → Faire appel au ServiceAprès-Vente.

• Pour les modèles avec fonction pyrolyse uniquement.

Attention

• Les réparations sur l'appareil doivent être effectuées uniquement par des professionnels.

Les réparations non effectuées dans les règles peuvent être source de dangers pour l'utilisateur.

Conseil

Dans tous les cas, si votre intervention n'est pas suffisante, contactez sans attendre le

Service après-vente.

Interventions

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig.1).

fig.1

• Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

• Pour communiquer :

Nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire :

Service Consommateurs BRANDT BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

0892 02 88 01*

0,45€ TTC / min à partir d'un poste fixe

Selon l'opérateur

Pièces d'origine

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces

détachées certifiées

d'origine.

Service fourni par FagorBrandt SAS, locataire-gérant, Etablissement de Cergy, 5/7 avenue des Béthunes, 95310 Saint-Ouen-l'Aumône SAS au capital social de 20 000 000 euros RCS Nanterre 440 303 196.

FagorBrandt SAS, locataire-gérant - SAS au capital social de 20 000 000 euros RCS Nanterre 440 303 196.

CZ5700235-00 03-10
