MODE D'EMPLOI DXH165 DEWALT

Pour toute question ou tout commentaire, nous contacter.

Chauffage électrique à air forcé DXH165

LES INSTRUCTIONS : Lisez et observez toutes les instructions. Conservez ces instructions dans un endroit sécuritaire pour vous y référer ultérieurement. Interdisez à quiconque n'ayant pas lu les présentes directives d'assembler, de régler ou de faire fonctionner cette fournaise.

Appareil de chauffage à air forcé électrique modèle DXH165

LES INSTRUCTIONS : Lisez et observez toutes les instructions. Conservez ces instructions dans un endroit sécuritaire pour vous y référer ultérieurement. Interdisez à quiconque n'ayant pas lu les présentes directives d'assembler, de régler ou de faire fonctionner cette fournaise.

Définitions : directives de sécurité

Les définitions ci-dessous décrivent le niveau de sévérité pour chaque mot signalétique. Veuillez lire le manuel et faire attention à ces symboles.

DANGER : Indique « une situation à risque imminent, laquelle, si elle n'est pas évitée, entraînera des blessures sérieuses ou la mort ». AVERTISSEMENT : Indique « une situation à risque potentiel, laquelle si elle n'est pas évitée, pourrait entraîner des blessures sérieuses ou la mort ». MISE EN GARDE : Indique une situation dangereuse potentielle, laquelle, si elle n'est pas évitée, peut causer des blessures mineures ou des blessures légères.

AVIS : Indique une pratique non reliée à une blessure personnelle, laquelle, si elle n'est pas évitée, peut entraîner des dommages aux biens.

▲MISE EN GARDE : L'utilisation de cet appareil de chauffage de toute autre façon que celle décrite dans ce manuel peut provoquer un incendie, une décharge électrique, des blessures personnelles et/ou aux biens.

▲MISE EN GARDE : Cet appareil devient chaud lorsqu'il est utilisé. Pour éviter les brûlures, évitez que la peau touche les surfaces chaudes. Gardez les produits combustibles, tels que les meubles, les oreillers, la literie, les papiers, les vêtements et les rideaux, à au moins 1,8 m (6 pi) du devant de l'appareil de chauffage et gardez-les à au moins 0,6 m (2 pi) des côtés et de l'arrière.

▲MISE EN GARDE : Afin d'éviter tout cycle inattendu de l'appareil de chauffage, toujours le débrancher ou le déconnecter de la source d'alimentation lorsque vous ne l'utilisez pas.

▲MISE EN GARDE : Ne recouvrez pas le câblage de l'alimentation ni ne le faites courir sous tout tapis ou carpette. Placez le cordon d'alimentation et les branchements loin des zones de circulation, de sorte qu'ils ne deviendront pas un risque de trébuchement.

▲MISE EN GARDE : Branchez l'appareil à des prises de courant correctement mises à la terre et de la bonne grandeur, ainsi qu'à des

systèmes électriques mis à la terre.

MISE EN GARDE : N'utilisez pas l'appareil avec des connexions ou des câblages électriques non approuvés ou trop petits. Ils peuvent surchauffer et provoquer un risque d'incendie.

AVERTISSEMENT : N'utilisez pas l'appareil de chauffage si celui-ci, la fiche ou le cordon a des dommages visibles ou si l'appareil a mal fonctionné. Avant d'utiliser de nouveau l'appareil, veuillez communiquer avec un électricien qualifié.

▲AVERTISSEMENT : N'exposez pas l'appareil à des conditions d'humidité ; cet appareil est conçu seulement pour une utilisation à l'intérieur.

▲ AVERTISSEMENT : L'appareil n'est pas conçu pour être utilisé dans des zones à l'intérieur où il peut être exposé à de l'eau. Évitez de l'utiliser dans les salles de bain, les buanderies, ou toute autre zone où l'appareil peut entrer en contact avec de l'eau.

▲AVERTISSEMENT : N'insérez ni ne permettez à aucun objet étranger d'entrer dans l'appareil par le biais de l'entrée ou de la sortie d'air de celui-ci. Un non-respect de cet avertissement peut provoquer une décharge électrique, un incendie ou des dommages à l'appareil.

▲AVERTISSEMENT : Pour empêcher tout incendie, ne bloquez ni l'entrée ni la sortie d'air.

▲AVERTISSEMENT : L'appareil est équipé avec des composants électriques internes actifs qui produisent des étincelles lors de son utilisation. Ne l'utilisez pas dans des zones où des émanations d'essence, de peinture ou d'autres liquides inflammables peuvent s'y trouver.

▲AVERTISSEMENT : Une étroite surveillance est requise lorsque tout appareil de chauffage est utilisé par ou près des enfants ou des personnes handicapées et lorsque l'appareil est laissé en opération et sans surveillance.

CONSERVEZ CES INSTRUCTIONS.

Assemblage

• Enlevez l'appareil de chauffage et tout le matériel d'emballage de la boîte.
• Vérifiez l'ensemble du matériel d'emballage pour toute pièce mobile et mettez-les de côté.
• Trouvez la trousse du matériel avec les quatre vis et la poignée.
• Inspectez en détail l'appareil de chauffage pour en déceler tout dommage. Si vous en trouvez, ne communiquez pas avec le lieu d'achat. Communiquez plutôt avec le fabricant au 855-805-5745.
• Utilisez les vis pour fixer la poignée au haut de l'appareil de chauffage.

Remarque : Ne pas trop serrer les vis car cela peut fissurer la poignée.

La poignée et la trousse de matériel sont situées dans le matériel d'emballage de la boîte; assurez-vous de ne pas les jeter.

TABLE des matières

AVERTISSEMENT....2 ASSEMBLAGE....3 FONCTIONNEMENT....3-4 SPÉCIFICATIONS....4 ESPACES LIBRES....4 ENTRETIEN....4 GUIDE DE DÉPANNAGE....5 SCHÉMAS DU CÂBLAGE....6 LISTES DES PIÈCES/VUES ÉCLATÉES....7-8 GARANTIE....9 INSTRUCTIONS POUR COMMANDER DES PIÈCES....9

Les appareils de chauffage à air forcé électriques DeWALT sont conçus pour être utilisés par des professionnels.

La chaleur est créée par un courant électrique passant à travers des éléments métalliques spiralés, les chauffant à de très fortes températures. Le ventilateur fait courir l'air de la pièce sur les éléments chauds, échangeant ainsi l'air froid en air chaud.

L'air se déplaçant sur les spirales les empêche d'atteindre des températures dangereuses pour le fonctionnement normal de l'appareil de chauffage. Cependant, il est important de garder tout matériel combustible et tout objet qui peuvent être aspirés dans les pales du ventilateur à une distance sécuritaire (veuillez vous référer à la table à la page suivante pour les distances appropriées). Assurez-vous que les pales du ventilateur demeurent dégagées en tout temps.

Gardez l'appareil propre et libre de poussières. Ne jamais bloquer l'entrée ou la sortie de l'appareil.

Fonctionnement

Révisez et comprenez l'ensemble des avertissements dans ce manuel. Suivez tous les codes locaux.

Cet appareil de chauffage est conçu pour utilisation avec une tension de 115 VCA uniquement.

Cet appareil est fourni avec la fiche (NEMA 5-15P) appropriée. N'utilisez aucune autre fiche que celle fournie par le fabricant.

Si vous détectez des dommages, veuillez consulter la liste des pièces dans ce manuel et communiquez avec le fabricant pour un remplacement.

L'appareil a été conçu pour être utilisé avec une prise NEMA 5-15 correctement mise à la terre seulement (comme montrée à droite).

AVERTISSEMENT : La prise doit être correctement mise à la terre, sinon, une décharge électrique pourrait survenir.

NEMA 5-15R

Instructions de mise en marche

1. Placez l'appareil sur une surface plane et à niveau. Assurez-vous que l'espace libre entre tout combustible soit respecté (voir la table sur cette page).
2. Tournez le thermostat dans le sens contraire des aiguilles d'une montre à sa plus basse position.
3. Branchez l'appareil dans une prise correctement mise à la terre.
4. Appuyez sur l'interrupteur d'alimentation à la position « I ».
5. Tournez le bouton du thermostat vers le haut (dans le sens horaire) jusqu'à ce que la température désirée soit atteinte.
6. L'élément chauffant et le ventilateur demeureront allumés jusqu'à ce que la configuration pour la température soit atteinte. L'appareil va effectuer un cycle de marche et d'arrêt si besoin est.

Pour fermer le chauffage

1. Tournez le bouton du thermostat à sa plus basse position.
2. Basculez l'interrupteur d'alimentation à la position d'arrêt « O ».
3. Débranchez la fiche de la source d'alimentation.

REMARQUE : Cet appareil de chauffage est équipé d'un interrupteur de fin de surchauffe qui peut provoquer l'arrêt du réchauffeur. Ceci est indiqué par une alarme visuelle lorsque l'interrupteur d'alimentation est en position marche et le voyant "défaut" s'allume. (Fig. 1) Vérifiez et retirez la cause de la surchauffe avant de redémarrer. Préparez les étapes 1 à 3 de la procédure Stop Heating ci-dessus. Une fois que l'appareil est frais (peut prendre jusqu'à 15 minutes), retirez le capuchon noir près de la base de la poignée, en utilisant un tournevis à tête plate si nécessaire. À l'aide d'un objet non métallique, enfoncez le commutateur de réinitialisation à l'intérieur du trou d'accès. Lorsque le réchauffeur est branché à l'alimentation et allumé, la lumière "défaut" s'éteint et le réchauffeur sera à nouveau opérationnel. Remplacez le capuchon noir dans le trou d'accès.

Entretien

N'essayez jamais de faire l'entretien de l'appareil de chauffage s'il est chaud, en utilisation ou branché. Seuls des techniciens qualifiés devraient faire l'entretien de ces appareils.

• Veuillez toujours inspecter l'appareil avant de l'utiliser.
• Gardez l'appareil propre et libre de poussières et de débris.
• Vous pouvez utiliser de l'air comprimé pour souffler la poussière du bâti de l'appareil. Assurez-vous de seulement utiliser une pression d'air modérée afin de ne pas endommager les composants internes.
• Un doux chiffon sec devrait être utilisé pour nettoyer l'enceinte extérieure et la poignée.
• Le moteur du ventilateur est scellé et n'a pas besoin d'être lubrifié.

Spécifications

Modèle : DXH165
Sortie de la chaleur BTU/WATTS	5118/1500
Flux d'air 120 pies	^3 /mn
Alimentation électrique 120V/12.5A/	60Hz
Cordon d'alimentation (fourni) 3-14 AWG
Fiche (fournie)	NEMA 5-15p
Rallonge minimale	3-12 AWG
Température de fonctionnement -18	°C - 27°C
Dimensions : (LxlxH) 33 x 22,8 x 27,9	cm
Poids 6,35 Kg

Espace libre entre tout matériel combustible

Sortie 1,8 m
Arrière	0,6 m
Haut	0,6 m
Bas	Plancher non-combustible

Lorsque l'appareil de chauffage n'est pas utilisé, il doit être débranché de la source de tension, épousseté et le cordon doit être grossièrement enroulé autour de la poignée.

Pour l'entretien :

Veuillez appeler sans frais le 855-805-5745 www.dewalt.com

Nos heures de bureau sont de 8 h 30 à 17 h, fuseau horaire de l'est, du lundi au vendredi.

Veuillez inclure le numéro du modèle, la date d'achat et la description du problème lors de toute communication.

AVERTISSEMENT : N'UTILISEZ QUE LES PIÈCES DE REMPLACEMENT DU FABRICANT. L'UTILISATION D'AUTRES PIÈCES RISQUE DE CAUSER DES BLESSURES ET LA MORT. LES PIÈCES DE RECHANGE SONT SEULEMENT DISPONIBLES DIRECTEMENT DE L'USINE ET DOIVENT ÊTRE INSTALLÉES PAR UNE ENTREPRISE DE SERVICE SPÉCIALISÉE.

Guide de dépannage

Symptômes Causes Solutions
Le réchauffeur ne fonctionne pas	Alimentation endommagée ou défectueuse Réinitialisez le disjoncteur source ou remplacez le fusible.
	L'interrupteur d'alimentation est au mauvais réglage Appuyez sur l'interrupteur d'alimentation à la position "1".
Le réchauffeur ne fonctionne pas (l'interrupteur d'alimentation brille)	Réglage du thermostat incorrect Règlez le bouton du thermostat à une température plus élevée.
	Thermostat défectueux, bobine ou interrupteur d'alimentation Reportez-vous à la page 8 pour les pièces et services.
Le réchauffeur ne fonctionne pas (Lumière de défaut allumée)	L'interrupteur de surcharge thermique a été déclenché	Réinitialisation manuelle (voir Arrêt de note de chauffage à la page 4).
Les éléments sont allumés mais le moteur ne tourne pas	Lame de ventilateur obstruée Débranchez l'appareil de l'alimentation, vérifiez que le ventilateur tourne librement.
	Le disjoncteur interne du moteur du ventilateur a déclenché Débranchez, laissez refroidir à température ambiante.
	Moteur défectueux Reportez-vous à la page 8 pour les pièces et services.
La température ambiante souhaitée ne peut être atteinte	Tension d'alimentation inférieure à 120 Voits Vérifiez la tension d'alimentation.
	Unité sous-dimensionnée pour l'application Reportez-vous à la page 9 pour obtenir des informations sur le service.
Surchauffe (défaut répétitif du chauffage)	Température ambiante trop élevée	Faites fonctionner le radiateur à une température ambiante inférieure à 27°C (voir Arrêt de la note de chauffage à la page 4).

NE JAMAIS laisser le chauffage sans surveillance pendant le brûlage!

Schémas du câblage

PCB 1 TC1 SW1 Thermostat ajustable N Mise à la terre N° Sonde de température ambiante M R1

SW1 = Interrupteur d'alimentation avec lampe au néon 250 Vac 16 amp TC1 = Interrupteur de haute limite normalement fermé 77°C R1 = Élément chauffant M = Moteur de ventilateur PCB 1 = carte de circuits imprimés avec indicateur de limite élevée

NE JAMAIS laisser le chauffage sans surveillance pendant le brûlage!

DXH165

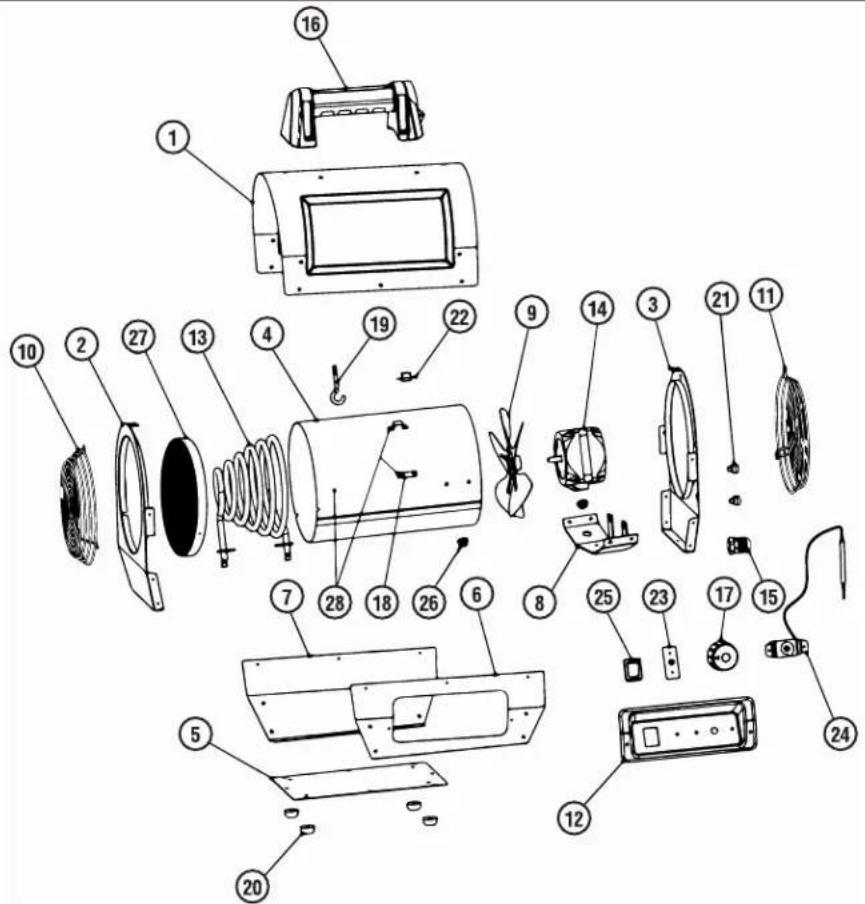

Liste des pièces DXH165

RÉF. #......ITEM#......DESCRIPTION	RÉF. #......ITEM#......DESCRIPTION
1......41010......COUVERCLE, HAUT, COQUE, EXTÉRIEUR	15......41025......BAGUE, TENSION, RÉDUCTEUR
2......41011......PANNEAU, AVANT	16......40801......POIGNÉE, TRANSPORT
3......41012......PANNEAU, ARRIÈRE	17......41027......BOUTON, THERMOSTAT, PLASTIQUE
4......41013......ÉCRAN, RADIATION, TUBE	18......N/A......SUPPORT, MONTAGE DE CÂBLES
5......41014......BASE, PLAQUE	19......41029......SUPPORT, ÉLÉMENT CHAUFFANT
6......41016......PANNEAU, LATÉRAL, GAUCHE	20......41030......PIED, CAOUTCHOUC
7......41017......PANNEAU, LATÉRAL, DROIT	21......41031......CLIP, SONDE, TUBE CAPILLAIRE
8......41018......SUPPORT, MONTAGE, MOTEUR	22......41032......COMMUTATEUR, LIMITE ÉLEVÉE, 77 °C
9......41019......PALE, VENTILATEUR	23......41015......CIRCUIT IMPRIMÉ, LIMITE ÉLEVÉE, INDICATEUR
10......41020......GARDE, GRILLE, AVANT	24......41034......THERMOSTAT, TEMPÉRATEURE, AMBIANT
11......41021......GARDE, GRILLE, ARRIÈRE	25......41035......COMMUTATEUR, ALLUMÉ, MARCHE/ARRÊT
12......41022......PANNEAU, CONTRÔLE, PLASTIQUE	26......41036......BAGUE, PLASTIQUE, CÂBLE
13......41023......ÉLÉMENT, CHAUFFANT	27......41028......ENSEMBLE ÉCRAN AVANT
14......41024......MOTEUR, VENTILATEUR	28......41093......RAYONNEMENT TUBE DE PROTECTION AVEC SUPPORTS*......41097......Cordon d'alimentation*Non montré sur le dessin.

Avertissement :

N'utilisez que les pièces de remplacement du fabricant. L'utilisation d'autres pièces risque de causer des blessures ou la mort. Les pièces de remplacement ne sont offertes que par le fabricant et doivent être installées par une entreprise de service spécialisée.

Pour l'entretien

Veuillez appeler sans frais le 855-805-5745 www.dewalt.com

Nos heures de bureau sont de 8 h 00 à 17 h, fuseau horaire de l'est, du lundi au vendredi.

Veuillez inclure le numéro du modèle, la date d'achat et la description du problème lors de toute communication.

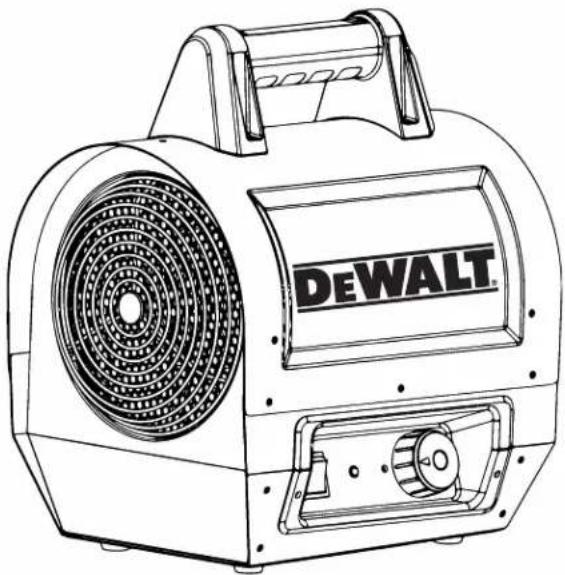

Appareil de chauffage à air forcé électrique DXH165

N'utilisez que les pièces de remplacement du fabricant. L'utilisation d'autres pièces risque de causer des blessures et la mort. Les pièces de remplacement ne sont offertes que directement de l'usine et doivent être installées par une entreprise de service spécialisée.

Information sur la commande des pièces :

ACHAT : Les accessoires peuvent être achetés chez n'importe quel revendeur local DeWALT® ou directement à l'usine.

ACHAT : pour obtenir des informations sur le service :

Appelez sans frais au 855-805-5745

www.DEWALT.com

Nos heures de bureau sont de 8 h 00 à 17 h, HE, du lundi au vendredi.

Veuillez indiquer le numéro du modèle, la date d'achat et la description du problème dans toutes vos communications.

Garantie limitée :

DeWALT® garantit ses fournaises et ses accessoires contre les défauts de matériel et de main-d'œuvre pour une période d'un an à partir de la date d'achat. DeWWALT® réparera ou remplacera ce produit sans frais s'il est démontré qu'il est devenu défectueux pendant la période d'un (1) an et qu'il est retourné à DeWALT® aux frais de l'acheteur avec une preuve d'achat, au cours de la période de garantie.

DeWALT® et GUARANTEED TOUGH® et les schémas de couleurs jaune et noir sont des marques de commerce de DeWALT Industrial Tool Co., utilisées sous licence. ©2020 DeWALT. EGI/Enerco Group Inc. sous licence de DeWALT Industrial Tool Co.

CSA C22.2#46

U. L. 1278
