Caractéristiques techniques	Table de mixage MAKITA UT001G
Type d'appareil	Table de mixage
Dimensions	Non spécifiées
Poids	Non spécifié
Alimentation	Non spécifiée
Utilisation	Conçu pour un usage professionnel et amateur dans le domaine de la musique et de l'audio
Maintenance	Nettoyage régulier des surfaces, vérification des connexions et des câbles
Sécurité	Utiliser avec précaution, éviter l'exposition à l'humidité et aux températures extrêmes
Informations générales	Vérifier la compatibilité avec les équipements audio avant l'achat

FOIRE AUX QUESTIONS - UT001G MAKITA

Comment puis-je allumer la table de mixage MAKITA UT001G ?

Pour allumer la table de mixage, branchez l'appareil sur une source d'alimentation électrique et appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Que faire si le son est faible ou inexistant ?

Vérifiez que le volume principal et le volume des canaux sont réglés correctement. Assurez-vous également que les câbles audio sont bien connectés et que les sources audio fonctionnent.

Comment connecter un microphone à la table de mixage ?

Utilisez un câble XLR pour connecter le microphone à l'une des entrées dédiées sur le panneau arrière de la table de mixage.

La table de mixage MAKITA UT001G fait des bruits de fond, que dois-je faire ?

Vérifiez les connexions des câbles et assurez-vous qu'ils sont bien isolés. Éloignez la table de mixage des appareils électroniques qui pourraient causer des interférences.

Comment régler les effets audio sur la table de mixage ?

Accédez à la section des effets sur le panneau de contrôle et utilisez les boutons pour ajuster les paramètres selon vos préférences. Consultez le manuel pour des détails spécifiques sur chaque effet.

Est-il possible de connecter un ordinateur à la table de mixage ?

Oui, vous pouvez connecter un ordinateur à la table de mixage via un câble USB ou un câble audio 3,5 mm, selon les ports disponibles sur votre ordinateur et la table de mixage.

Comment réinitialiser la table de mixage en cas de problème ?

Pour réinitialiser la table de mixage, débranchez-la de l'alimentation pendant environ 30 secondes, puis rebranchez-la et allumez-la à nouveau.

Que faire si la table de mixage ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise fonctionnelle. Testez avec un autre appareil pour vous assurer que la prise fonctionne. Si le problème persiste, contactez le service client.

Comment mettre à jour le firmware de la table de mixage ?

Visitez le site web de MAKITA pour télécharger la dernière version du firmware. Suivez les instructions fournies pour procéder à la mise à jour via USB.

Où puis-je trouver le manuel d'utilisation de la MAKITA UT001G ?

Le manuel d'utilisation est disponible en ligne sur le site web de MAKITA dans la section support ou ressources. Vous pouvez également le trouver dans l'emballage du produit.

MODE D'EMPLOI UT001G MAKITA

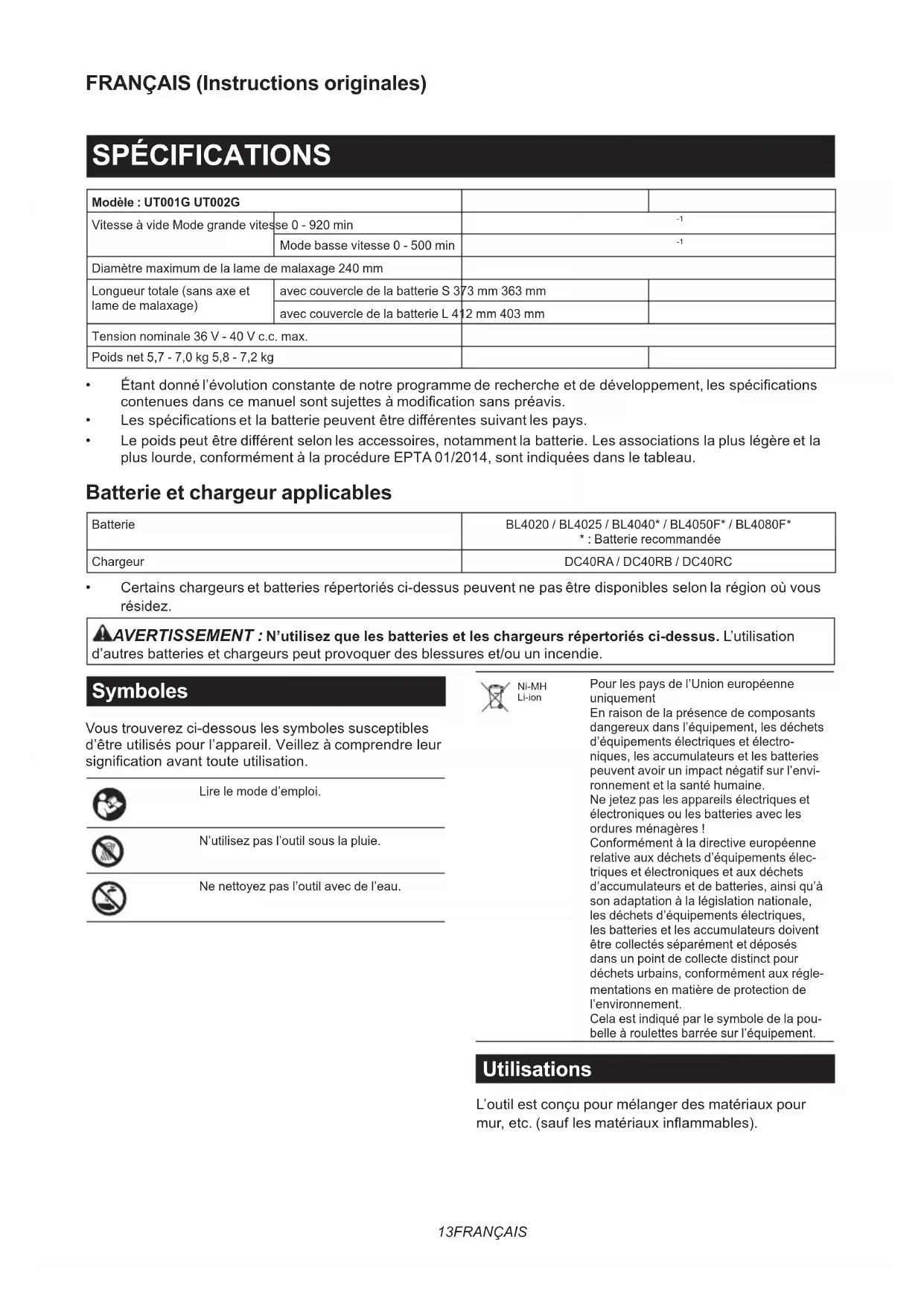

Modèle : UT001G UT002G
Vitesse à vide Mode grande vitesse 0 - 920 min		-1
Diamètre maximum de la lame de malaxage 240 mm
Longueur totale (sans axe et lame de malaxage)	avec couvercle de la batterie S 373 mm 363 mm
	avec couvercle de la batterie L 412 mm 403 mm
Tension nominale 36 V - 40 V c.c. max.
Poids net 5,7 - 7,0 kg 5,8 - 7,2 kg

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Les spécifications et la batterie peuvent être différentes selon les pays.
• Le poids peut être différent selon les accessoires, notamment la batterie. Les associations la plus légère et la plus lourde, conformément à la procédure EPTA 01/2014, sont indiquées dans le tableau.

Batterie et chargeur applicables

Batterie	BL4020 / BL4025 / BL4040* / BL4050F* / BL4080F* * : Batterie recommandée
Chargeur	DC40RA / DC40RB / DC40RC

- Certains chargeurs et batteries répertoriés ci-dessus peuvent ne pas être disponibles selon la région où vous résidez.

Symboles

Vous trouverez ci-dessous les symboles susceptibles d’être utilisés pour l’appareil. Veillez à comprendre leur signification avant toute utilisation.

Ni-MH Li-ion

Pour les pays de l'Union européenne uniquement

En raison de la présence de composants dangereux dans l'équipement, les déchets d'équipements électriques et électroniques, les accumulateurs et les batteries peuvent avoir un impact négatif sur l'environnement et la santé humaine.

Ne jetez pas les appareils électriques et électroniques ou les batteries avec les ordures ménagères !

Conformément à la directive européenne relative aux déchets d'équipements électriques et électroniques et aux déchets d'accumulateurs et de batteries, ainsi qu'à son adaptation à la législation nationale, les déchets d'équipements électriques, les batteries et les accumulateurs doivent être collectés séparément et déposés dans un point de collecte distinct pour déchets urbains, conformément aux réglementations en matière de protection de l'environnement.

Cela est indiqué par le symbole de la poubelle à roulettes barrée sur l'équipement.

Utilisations

L'outil est conçu pour mélanger des matériaux pour mur, etc. (sauf les matériaux inflammables).

Bruit

Niveau de bruit pondéré A typique, déterminé selon EN62841-2-10 :

Modèle UT001G

Niveau de pression sonore ( L_pA ): 81 dB (A) Niveau de puissance sonore ( L_WA ): 92 dB (A) Incertitude (K): 3 dB (A)

Modèle UT002G

Niveau de pression sonore ( L_pA ): 81 dB (A) Niveau de puissance sonore ( L_WA ): 92 dB (A) Incertitude (K): 3 dB (A)

NOTE : La ou les valeurs d'émission de bruit déclarées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour comparer les outils entre eux.

NOTE : La ou les valeurs d'émission de bruit déclarées peuvent aussi être utilisées pour l'évaluation préliminaire de l'exposition.

AAVERTISSEMENT : Portez un serre-tête antibruit. AAVERTISSEMENT : L'émission de bruit lors de l'usage réel de l'outil électrique peut être différente de la ou des valeurs déclarées, suivant la façon dont l'outil est utilisé, particulièrement selon le type de pièce usinée. AAVERTISSEMENT : Les mesures de sécurité à prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).

Vibrations

Valeur totale de vibrations (somme des vecteurs triaxiaux) déterminée selon EN62841-2-10 :

Modèle UT001G

Mode de travail : fonctionnement à vide Émission de vibrations (a_h) : 2,5 m/s² ou moins Incertitude (K) : 1,5 m/s²

Modèle UT002G

Mode de travail : fonctionnement à vide Émission de vibrations ( a_h ): 2,5 m/s² ou moins Incertitude (K): 1,5 m/s²

NOTE : La ou les valeurs de vibration totales déclarées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour comparer les outils entre eux.

NOTE : La ou les valeurs de vibration totales déclarées peuvent aussi être utilisées pour l'évaluation préliminaire de l'exposition.

⚠ AVERTISSEMENT : L'émission de vibrations lors de l'usage réel de l'outil électrique peut être différente de la ou des valeurs déclarées, suivant la façon dont l'outil est utilisé, particulièrement selon le type de pièce usinée. AVERTISSEMENT : Les mesures de sécurité à prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).

Déclaration de conformité CE

Pour les pays européens uniquement

La déclaration de conformité CE est fournie en Annexe A à ce mode d'emploi.

Consignes de sécurité générales pour outils électriques

AVERTISSEMENT : Veuillez lire les consignes de sécurité, instructions, illustrations et spécifications qui accompagnent cet outil électrique. Le non-respect de toutes les instructions indiquées ci-dessous peut entraîner une électrocution, un incendie et/ou de graves blessures.

Conservez toutes les mises en garde et instructions pour référence ultérieure.

Le terme « outil électrique » dans les avertissements fait référence à l'outil électrique alimenté par le secteur (avec cordon d'alimentation) ou à l'outil électrique fonctionnant sur batterie (sans cordon d'alimentation).

Consignes de sécurité pour malaxeur sans fil

1. Tenez l'outil des deux mains par les poignées prévues. Toute perte de maîtrise de l'outil comporte un risque de blessure.
2. Prévoyez une aération suffisante lorsque vous mélangez des matériaux inflammables afin d’éviter de créer une atmosphère dangereuse. Les vapeurs émises peuvent être inhalées ou s’enflammer au contact des étincelles produites par l’outil électrique.
3. Ne mélangez pas de nourriture. Les outils électriques et leurs accessoires ne sont pas conçus pour préparer les aliments.
4. Assurez-vous que la cuve de mélange est placée dans une position stable et sûre. Une cuve mal sécurisée peut bouger brusquement.
5. Suivez les instructions et les avertissements du matériau à mélanger. Le matériau à mélanger peut être dangereux.
6. Ne mettez pas les mains dans la cuve de mélange, ni n'insérez tout autre objet dedans pendant le malaxage. Le contact avec la lame du malaxeur peut entraîner de graves blessures corporelles.
7. Démarrez et arrêtez l'outil dans la cuve de mélange uniquement. La lame du malaxeur peut se tordre ou tourner de manière imprévisible.
8. Assurez-vous qu'aucun liquide n'éclabousse le logement de l'outil électrique. La pénétration de liquide dans l'outil électrique peut l'endommager.
9. Utilisez les poignées auxiliaires, si l'outil en possède. Toute perte de maîtrise de l'outil peut présenter un risque de blessure.
10. Tenez l'outil électrique par des surfaces de prise isolées lorsque vous effectuez une tâche au cours de laquelle l'accessoire de coupe peut entrer en contact avec des fils cachés. Le contact de l'accessoire de coupe avec un fil sous tension peut transmettre du courant dans les pièces métalliques exposées de l'outil électrique et électrocuter l'utilisateur.
11. Assurez-vous toujours d'avoir une bonne assise. Veillez à ce que personne ne se trouve dessous lorsque vous utilisez l'outil en hauteur.
12. Tenez l'outil fermement.
13. Gardez vos mains à l'écart des pièces en rotation.
14. N'abandonnez pas l'outil alors qu'il tourne. Faites fonctionner l'outil uniquement lorsque vous le tenez.
15. Certains matériaux contiennent des produits chimiques susceptibles d'être toxiques. Prenez les précautions nécessaires pour éviter que la poussière dégagée lors du travail ne soit inhalée et n'entre en contact avec la peau. Suivez les consignes de sécurité du fabricant du matériau.
16. Lors du malaxage, placez la cuve de mélange sur une surface plane et stable.

Conservez ces instructions.

⚠ AVERTISSEMENT : NE vous laissez PAS tromper (au fil d'une utilisation répétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent le produit en question. La MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité indiquées dans ce mode d'emploi peut entraîner de graves blessures.

Consignes de sécurité importantes pour la batterie

1. Avant d'utiliser la batterie, lisez toutes les instructions et précautions relatives (1) au chargeur de batterie, (2) à la batterie, et (3) au produit utilisant la batterie.
2. Ne désassemblez pas et ne modifiez pas la batterie. Cela pourrait entraîner un incendie, une chaleur excessive ou une explosion.
3. Cessez immédiatement l'utilisation si le temps de fonctionnement devient excessivement court. Il y a risque de surchauffe, de brûlures, voire d'explosion.
4. Si l'électrolyte pénètre dans vos yeux, rincez-les à l'eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :

Ne touchez les bornes avec aucun matériau conducteur. Évitez de ranger la batterie dans un conteneur avec d'autres objets métalliques, par exemple des clous, des pièces de monnaie, etc. N'exposez pas la batterie à l'eau ou à la pluie. Un court-circuit de la batterie peut provoquer une intensité de courant élevée, une surchauffe, parfois des brûlures et même une panne.

1. Ne rangez ni n'utilisez l'outil et la batterie dans un endroit où la température risque d'atteindre ou de dépasser 50 °C.
2. Ne jetez pas la batterie au feu même si elle est sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu.
3. Abstenez-vous de clouer, couper, écraser, jeter, laisser tomber la batterie, ou de la heurter contre un objet dur. Cela pourrait entraîner un incendie, une chaleur excessive ou une explosion.
4. N'utilisez pas la batterie si elle est endommagée.
5. Les batteries au lithium-ion contenues sont soumises aux exigences de la législation sur les marchandises dangereuses.

Lors du transport commercial par des tierces parties ou des transitaires par exemple, des exigences spécifiques en matière d'étiquetage et d'emballage doivent être respectées.

Pour la préparation de l'article expédié, il est nécessaire de consulter un expert en matériau dangereux. Veuillez également respecter les réglementations nationales susceptibles d'être plus détaillées.

Recouvrez les contacts exposés avec du ruban adhésif ou du ruban de masquage et emballez la batterie de telle sorte qu'elle ne puisse pas bouger dans l'emballage.

1. Lors de la mise au rebut de la batterie, retirez-la de l'outil et jetez-la en lieu sûr. Suivez les réglementations locales en matière de mise au rebut des batteries.
2. Utilisez les batteries uniquement avec les produits spécifiés par Makita. L'insertion de batteries dans des produits non conformes peut provoquer un incendie, une chaleur excessive, une explosion ou une fuite de l'électrolyte.
3. Lorsque vous n'utilisez pas l'outil pendant une période prolongée, la batterie doit être retirée de l'outil.
4. Pendant et après l'utilisation, la batterie peut chauffer, ce qui peut entraîner des brûlures, y compris en cas de température relativement basse. Manipulez les batteries chaudes avec précaution.
5. Ne touchez pas la borne de l'outil immédiatement après utilisation car elle peut être assez chaude pour provoquer des brûlures.
6. Évitez que des copeaux, de la poussière ou du sol adhèrent aux bornes, aux trous et aux rainures de la batterie. Cela peut provoquer un échauffement, un incendie, une explosion ou un dysfonctionnement de l'outil ou de la batterie, ce qui peut entraîner des brûlures ou des blessures.
7. À moins que l'outil prenne en charge un tel usage, n'utilisez pas la batterie à proximité de lignes électriques haute tension. Cela pourrait entraîner un dysfonctionnement ou casser l'outil ou la batterie.
8. Conservez la batterie hors de portée des enfants.

Attention : n'utilisez que des batteries

Makita d'origine. L'utilisation de batteries de marque autre que Makita ou de batteries modifiées peut provoquer l'explosion des batteries, ce qui présente un risque d'incendie, de dommages matériels et corporels. Cela annulera également la garantie Makita pour l'outil et le chargeur Makita.

Conseils pour assurer la durée de vie optimale de la batterie

1. Chargez la batterie avant qu'elle ne soit complètement déchargée. Arrêtez toujours l'outil et rechargez la batterie quand vous remarquez que la puissance de l'outil diminue.
2. Ne rechargez jamais une batterie complètement chargée. La surcharge réduit la durée de service de la batterie.
3. Chargez la batterie à une température ambiante comprise entre 10 °C et 40 °C. Avant de charger une batterie chaude, laissez-la refroidir.
4. Lorsque vous n'utilisez pas la batterie, retirez-la de l'outil ou du chargeur.
5. Rechargez la batterie si elle est restée inutilisée pendant une période prolongée (plus de six mois).

Modèle UT001G

▶ Fig.1

1 Gâchette 2 Bouton de sécurité
3 Bouton de verrouillage 4 Molette de réglage de la vitesse
5 Bouton de changement de vitesse	6 Couvercle de la batterie
7 Poignée 8 Porte-axe
9 Axe 10 Lame de malaxage

Modèle UT002G

▶ Fig.2

1 Gâchette 2 Bouton de sécurité
3 Bouton de verrouillage 4 Molette de réglage de la vitesse
5 Bouton de changement de vitesse	6 Couvercle de la batterie
7 Poignée 8 Mandrin

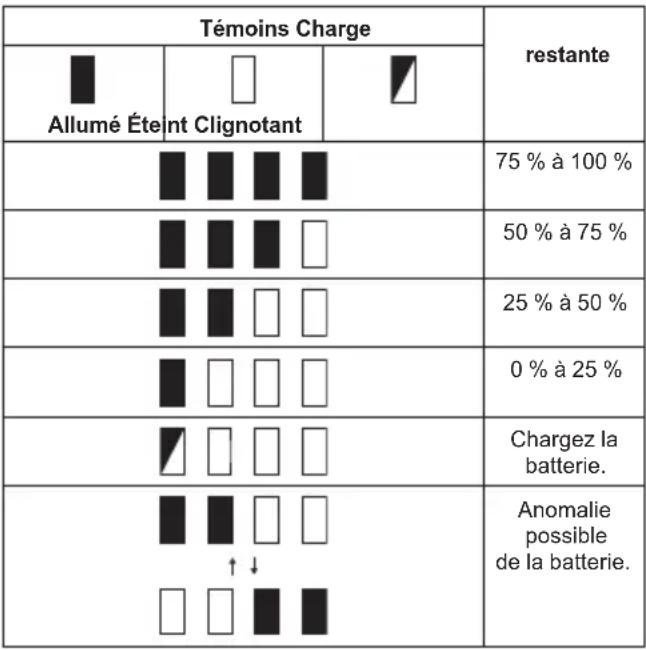

Indication de la charge restante de la batterie

Appuyez sur le bouton de vérification sur la batterie pour indiquer la charge restante de la batterie. Les témoins s'allument pendant quelques secondes.

▶ Fig. 3: 1. Témoins 2. Bouton de vérification

NOTE : Selon les conditions d'utilisation et la température ambiante, l'indication peut être légèrement différente de la capacité réelle.

NOTE : Le premier témoin (complètement à gauche) clignotera pendant le fonctionnement du système de protection de la batterie.

Ce que vous devez connaître avant toute utilisation

Tenez la poignée lorsque vous utilisez ou transportez l'outil.

▶ Fig.4

⚠️ATTENTION : Ne tenez pas la partie en tôle. Les zones coupantes peuvent provoquer des blessures.

Système de protection de l'outil/la batterie

L'outil est équipé d'un système de protection de l'outil/la batterie. Ce système coupe automatiquement l'alimentation vers le moteur pour prolonger la durée de vie de l'outil et de la batterie. Si l'outil ou la batterie se trouve dans l'une des situations suivantes, l'outil cessera automatiquement de fonctionner.

Protection contre la surcharge

Lorsque l'outil ou la batterie est utilisé(e) d’une manière provoquant un appel de courant anormalement élevé, l’outil s’arrête automatiquement. Dans ce cas, éteignez l’outil et arrêtez la tâche ayant provoqué la surcharge de l’outil. Puis rallumez l’outil pour reprendre la tâche.

Protection contre la surchauffe

En cas de surchauffe de l'outil ou de la batterie, l'outil s'arrête automatiquement. Dans ce cas, laissez l'outil ou la batterie refroidir avant de rallumer l'outil.

Protection contre la décharge totale de la batterie

Lorsque la charge restante de la batterie devient très faible, l'outil s'arrête automatiquement. Si le produit ne fonctionne pas même en actionnant les boutons, retirez les batteries de l'outil et chargez-les.

Méthode d'utilisation

ATTENTION : Assurez-vous toujours que l'outil est hors tension et que sa batterie est retirée avant d'effectuer toute tâche dessus.

REMARQUE : Lorsque vous ne travaillez pas, posez la machine et rangez-la.

▶ Fig.5

Pour le UT001G

1. Serrez l'axe dans le porte-axe. ▶ Fig.6: 1. Axe 2. Porte-axe
2. Maintenez les méplats sur le porte-axe avec une clé de 19 mm pour que ce dernier ne puisse pas tourner. En maintenant ainsi les méplats, serrez l'écrou hexagonal avec une autre clé de 19 mm dans le sens de la flèche. ▶ Fig.7: 1. Axe 2. Porte-axe

Pour le UT002G

1. Insérez l'axe dans le mandrin en l'insérant à fond. ▶ Fig.8: 1. Axe 2. Mandrin
2. Serrez le mandrin manuellement, puis placez la clé de mandrin dans chacun des trois orifices et serrez-la dans le sens des aiguilles d'une montre. Assurez-vous de serrer la clé de mandrin sur les trois orifices de manière uniforme. ▶ Fig.9: 1. Clé de mandrin 2. Mandrin
3. Pour retirer l'axe, tournez la clé de mandrin dans le sens inverse des aiguilles d'une montre sur l'un des orifices, puis desserrez manuellement le mandrin.
4. Lorsque vous n'utilisez pas la clé de mandrin, rangez-la comme illustré sur la figure pour éviter de la perdre. ▶ Fig. 10: 1. Clé de mandrin

Accessoire en option

Insérez la lame de malaxage dans l'axe, puis maintenez-la en place avec le boulon hexagonal. À cette étape, placez-la de sorte que l'extrémité supérieure du boulon hexagonal s'adapte toujours à la surface plane sur l'axe et serrez le boulon hexagonal avec la clé fournie.

▶ Fig. 11: 1. Boulon hexagonal 2. Axe 3. Surface plane 4. Lame de malaxage

Lors de l'installation des lames de malaxage en deux positions différentes, montez et fixez les deux lames de malaxage sur la partie plane de l'axe avec les boulons hexagonaux de sorte que la même surface de lames de malaxage soit en face l'une de l'autre, comme illustré sur la figure.

▶ Fig. 12: 1. Boulon hexagonal 2. Axe 3. Surface plane 4. Lame de malaxage

NOTE : Demandez à votre centre de service Makita local de vous indiquer les lames de malaxage autorisées.

Insertion ou retrait de la batterie

ATTENTION : Éteignez toujours l'outil avant de mettre en place ou de retirer la batterie. ATTENTION : Tenez fermement l'outil et la batterie lors de la mise en place ou du retrait de la batterie. Si vous ne tenez pas fermement l'outil et la batterie, ils peuvent vous glisser des mains, et s'abîmer ou vous blesser. ATTENTION : N'utilisez pas cet outil avec

L'adaptateur de batterie. Si vous connectez l'adaptateur de batterie à l'outil, le couvercle de la batterie ne pourra pas fermer. Utiliser l'outil avec le couvercle de la batterie ouvert présente un risque de blessure.

ATTENTION : Veillez à ne pas vous pincer les doigts lors de l'ouverture ou de la fermeture du couvercle de la batterie.

REMARQUE : Installez un couvercle de batterie convenant à la taille de la batterie.

Ouvrez le couvercle de la batterie en appuyant sur le bouton dessus.

▶ Fig.13: 1. Bouton 2. Couvercle de la batterie

Pour retirer la batterie, faites-la glisser hors de l'outil tout en faisant glisser le bouton à l'avant de la batterie.

▶ Fig. 14: 1. Indicateur rouge 2. Bouton 3. Batterie

Pour mettre la batterie en place, alignez la languette de la batterie avec la rainure du compartiment puis insérez la batterie. Insérez-la entièrement jusqu'à entendre un léger déclic indiquant qu'elle est bien en place. Si vous pouvez voir l'indicateur rouge comme illustré sur la figure, c'est qu'elle n'est pas bien verrouillée.

Après avoir installé la batterie, refermez bien le couvercle de la batterie.

ATTENTION : Insérez toujours complètement la batterie jusqu'à ce que l'indicateur rouge ne soit plus visible. Sinon, elle pourrait tomber accidentellement de l'outil, au risque de vous blesser ou de blesser quelqu'un se trouvant près de vous.

ATTENTION : N'insérez pas la batterie de force. Si elle ne glisse pas facilement, c'est que vous ne l'insérez pas correctement.

Fonctionnement de la gâchette

AVERTISSEMENT : Avant d'insérer la batterie dans l'outil, assurez-vous toujours que la gâchette fonctionne bien et revient en position d'arrêt en l'enclenchant complètement et en la relâchant. AVERTISSEMENT : NE bloquez JAMAIS le bouton de sécurité avec du ruban ou de toute autre manière. Une gâchette dont le bouton de sécurité est bloqué comporte un risque d'activation accidentelle pouvant entraîner de graves blessures. AVERTISSEMENT : N'utilisez JAMAIS l'outil s'il se met en marche lorsque vous appuyez simplement sur la gâchette sans avoir enfoncé le bouton de sécurité. Une gâchette non réparée comporte un risque d'activation accidentelle pouvant entraîner de graves blessures. Confiez l'outil à un centre d'entretien Makita pour le faire réparer AVANT de poursuivre l'utilisation. AVERTISSEMENT : N'installez pas la batterie alors que le bouton de verrouillage est enclenché.

Pour éviter tout déclenchement accidentel de la gâchette, l'outil est muni d'un bouton de sécurité. Pour démarrer l'outil, enfoncez le bouton de sécurité et enclenchez la gâchette. La vitesse de l'outil augmente à mesure que vous augmentez la pression sur la gâchette. Pour l'arrêter, relâchez la gâchette. Pour un fonctionnement en continu, enfoncez le bouton de verrouillage tout en enclenchant la gâchette, puis relâchez-la. Pour arrêter l'outil, enclenchez complètement la gâchette, puis relâchez-la.

▶ Fig. 15: 1. Gâchette 2. Bouton de sécurité 3. Bouton de verrouillage

Fonctionnement du bouton de changement de vitesse

REMARQUE : N'utilisez le bouton de changement de vitesse qu'une fois l'outil complètement arrêté. Si vous changez le mode de vitesse de l'outil avant l'arrêt de l'outil, vous risquez de l'endommager.

REMARQUE : Mettez toujours le bouton de changement de vitesse soigneusement sur la bonne position. En utilisant l'outil avec le bouton de changement de vitesse placé à mi-chemin entre la position 1 et la position 2, vous risquez d'endommager l'outil.

REMARQUE : Si la vitesse de rotation diminue considérablement pendant le fonctionnement en mode grande vitesse, arrêtez l'outil et réglez le mode sur le mode basse vitesse. Autrement, cela pourrait provoquer la surcharge du moteur et entraîner un dysfonctionnement ou un incendie.

Deux plages de vitesse peuvent être présélectionnées avec le bouton de changement de vitesse.

Sélectionnez le mode de vitesse adéquat selon le matériau à mélanger.

Pour changer le mode de vitesse, tournez le bouton de changement de vitesse de sorte que l'index soit dirigé vers le point à la position 1 pour le mode basse vitesse ou vers le point à la position 2 pour le mode grande vitesse.

▶ Fig. 16: 1. Index 2. Bouton de changement de vitesse 3. Point

Fonctionnement de la molette de réglage de la vitesse

La vitesse de l'outil peut être réglée en continu en tournant la molette de réglage de la vitesse. La vitesse à vide lorsque la gâchette est complètement enclenchée peut être réglée entre 270 min ^-1 et 500 min ^-1 en mode basse vitesse et entre 500 min ^-1 et 920 min ^-1 en mode grande vitesse. Une vitesse plus élevée s'obtient en tournant la molette vers le numéro 5 et une vitesse plus basse en la tournant vers le numéro 1. Sélectionnez la vitesse adéquate selon le matériau à mélanger.

▶ Fig. 17: 1. Molette de réglage de la vitesse

REMARQUE : La molette de réglage de la vitesse ne peut pas être tournée plus haut que 5 ou plus bas que 1. Ne forcez pas au-delà de 5 ou 1.

Fonction de prévention de redémarrage accidentel

Si vous installez la batterie tout en enclenchant ou en verrouillant la gâchette, l'outil ne démarrera pas. Pour démarrer l'outil, relâchez la gâchette, puis enclenchez-la.

Fonction électronique

L'outil est doté de la fonction électronique suivante pour en faciliter le fonctionnement.

Démarrage en douceur

La fonction de démarrage en douceur minimise le choc au démarrage et permet de démarrer l'outil en douceur.

Opérations de base

ATTENTION : Ne mélangez pas de matériaux inflammables, ni n'utilisez l'outil à proximité de matériaux inflammables comme de la peinture avec du diluant utilisé comme solvant. Vous risqueriez autrement de vous blesser. ATTENTION : Ne mélangez pas de matériau à viscosité élevée dans le mode grande vitesse. Vous risqueriez de perdre la maîtrise de l'outil et de vous blesser. ATTENTION : Ne faites pas pivoter la lame de malaxage à l'extérieur de la cuve d'agitation. ATTENTION : Si vous entendez un bruit anormal pendant l'utilisation, mettez l'outil hors tension avec l'interrupteur et cessez de l'utiliser.

REMARQUE : Lorsque vous mélangez le matériau alors que la lame de malaxage flotte hors du matériau, prenez garde de ne pas asperger de matériau autour de vous.

REMARQUE : N'utilisez pas l'outil à d'autres fins que l'agitation du mortier, du béton, etc.

1. Sélectionnez le mode grande vitesse ou le mode basse vitesse en fonction du matériau à mélanger.
2. Tenez l'outil fermement à deux mains. Placez la lame de malaxage complètement sous le matériau. Vérifiez que le matériau ne s'est pas solidifié et que le chantier est sûr, puis mettez l'outil sous tension.
3. Déplacez la lame de malaxage de haut en bas pendant le malaxage de sorte que l'ensemble du matériau puisse être mélangé.
4. Lorsque le malaxage est terminé, mettez l'outil hors tension. Assurez-vous de l'arrêt complet de la lame de malaxage, puis sortez-la de la cuve de mélange.

Opérations appliquées

ATTENTION : Assurez-vous toujours que l'outil est hors tension et que sa batterie est retirée avant de l'ajuster ou de vérifier son fonctionnement.

Accessoire en option

Installez l'un des couvercles de batterie selon la taille de votre batterie.

▶ Fig. 18: 1. Couvercle de la batterie S 2. Couvercle de la batterie L 3. Bouton

1. Ouvrez le couvercle de la batterie équipé en série en appuyant sur le bouton dessus.
2. Desserrez la vis fixant le couvercle de la batterie équipé en série. Retirez ensuite la vis, le manchon et le couvercle de la batterie. ▶ Fig.19: 1. Vis 2. Manchon 3. Couvercle de la batterie (équipé en série)

NOTE : Le manchon peut rester dans les orifices de montage. Dans ce cas, sortez-le avec une vis ou un objet similaire.

1. Alignez l'orifice de montage du couvercle de la batterie en option avec ceux sur le logement. Insérez le manchon. Serrez ensuite les vis pour le maintenir en place. ▶ Fig.20: 1. Vis 2. Manchon 3. Couvercle de la batterie (en option)
2. Fermez solidement le couvercle de la batterie.

Installation ou retrait du porte-axe

selon le pays

Pour le UT001G

Installez l'un des porte-axes disponibles en option selon la taille de la vis de l'axe.

Tout en tenant la tige avec une clé, desserrez le porte-axe avec une autre clé.

Pour installer le porte-axe, réalisez la procédure de dépose en sens inverse.

Pour le UT002G

1. Insérez la clé hexagonale dans le mandrin, puis desserrez le mandrin à l'aide de la clé hexagonale tout en tenant la tige avec la clé.

▶ Fig. 23: 1. Clé hexagonale 2. Mandrin 3. Clé 4. Tige

1. Serrez le porte-axe avec une clé tout en tenant la tige avec une autre clé.

Manipulation après utilisation

Utilisez un chiffon humide ou autre pour essuyer soigneusement le matériau resté sur l'outil après utilisation. Redoublez de précaution pour nettoyer en profondeur les orifices d’aération, la zone des interrupteurs, les ouvertures des couvercles, etc.

Remarque : évitez de nettoyer l'outil dans

L'eau. De l'eau peut pénétrer dans le carter du moteur et provoquer une défaillance du moteur.

Entretien

ATTENTION : Assurez-vous toujours que l'outil est hors tension et que la batterie est retirée avant d'y effectuer tout travail d'inspection ou d'entretien.

REMARQUE : N'utilisez jamais d'essence, benzine, diluant, alcool ou autre produit similaire. Cela risquerait de provoquer la décoloration, la déformation ou la fissuration de l'outil.

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, toute réparation, tout travail d'entretien ou de réglage doivent être effectués par un centre de service après-vente Makita agréé ou un centre de service usine, avec des pièces de rechange Makita.

Guide de dépannage

Avant de solliciter une réparation, vérifiez les points suivants.

1. Éteignez l'outil, puis rallumez-le pour le redémarrer.
2. Chargez la ou les batteries ou remplacez-les par des batteries rechargées.
3. Laissez l'outil et la ou les batteries refroidir.

En l'absence d'amélioration après avoir rétabli le système de protection, contactez votre centre de service Makita local.

Accessoires en OPTION

ATTENTION : Ces accessoires ou pièces complémentaires sont recommandés pour l'utilisation avec l'outil Makita spécifié dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N'utilisez les accessoires ou pièces complémentaires qu'aux fins auxquelles ils ont été conçus.

Pour obtenir plus de détails sur ces accessoires, contactez votre centre d'entretien local Makita.

• Lame de malaxage - Axe • Couvercle de la batterie - Batterie et chargeur de marque Makita

NOTE : Il se peut que certains éléments de la liste soient compris dans l'emballage de l'outil en tant qu'accessoires standard. Ils peuvent varier d'un pays à l'autre.

TECHNISCHE DATEN

Erreur (K) : 3 dB (A)

Error (K) : 3 dB (A)

Error (K) : 1,5 m/s²

Erreur (K) : 1,5 m/s²
