MANUALE UTENTE UT001G MAKITA

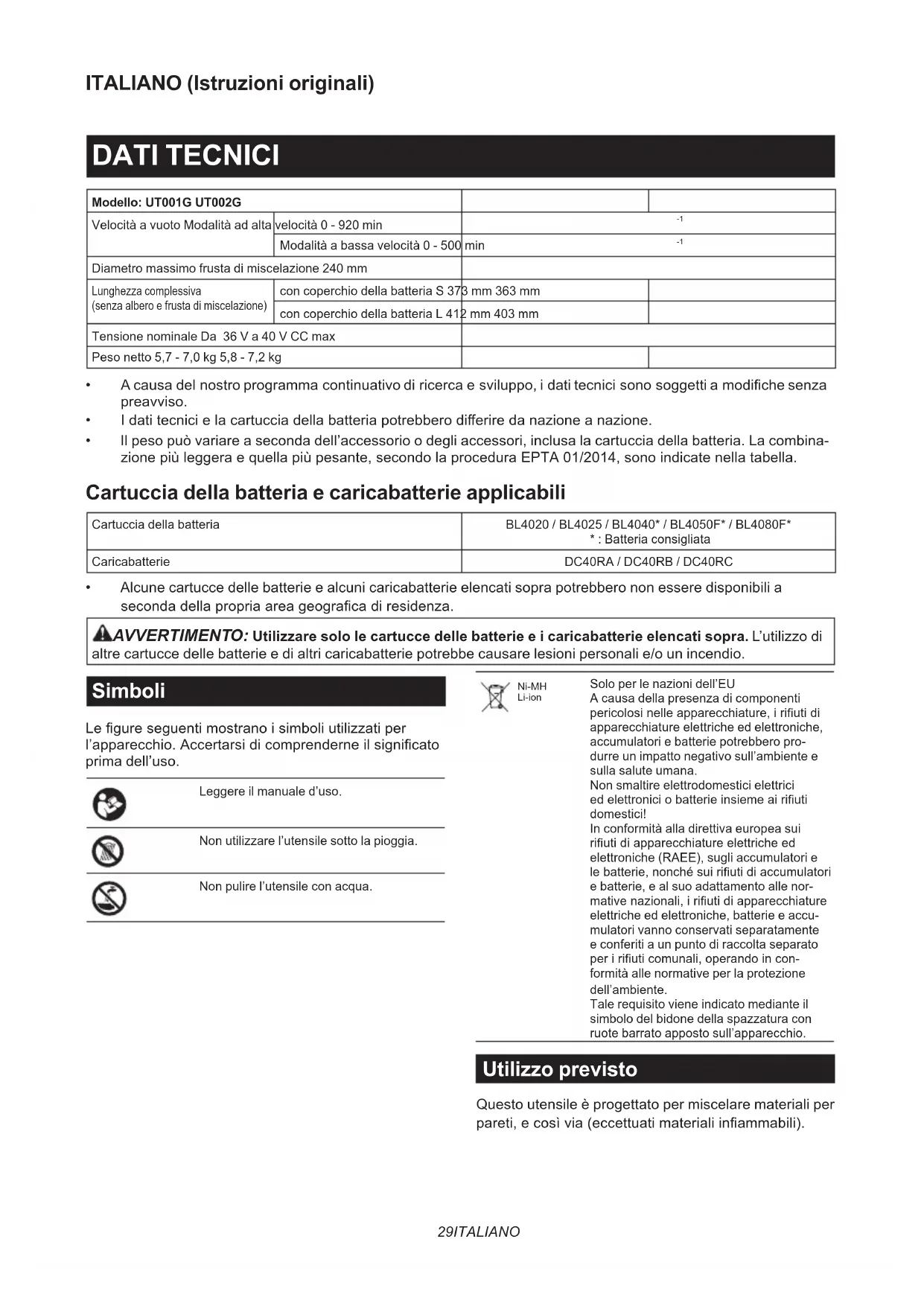

Modello: UT001G UT002G
Velocità a vuoto Modalità ad alta	velocità 0 - 920 min	-1
	Modalità a bassa velocità 0 - 500 min	-1
Diametro massimo frusta di miscelazione 240 mm
Lunghezza complessiva (senza albero e frusta di miscelazione)	con coperchio della batteria S 373 mm 363 mm
	con coperchio della batteria L 412 mm 403 mm
Tensione nominale Da 36 V a 40 V CC max
Peso netto 5,7 - 7,0 kg 5,8 - 7,2 kg

- A causa del nostro programma continuativo di ricerca e sviluppo, i dati tecnici sono soggetti a modifiche senza preavviso.

• I dati tecnici e la cartuccia della batteria potrebbero differire da nazione a nazione.

- Il peso può variare a seconda dell'accessorio o degli accessori, inclusa la cartuccia della batteria. La combinazione più leggera e quella più pesante, secondo la procedura EPTA 01/2014, sono indicate nella tabella.

Cartuccia della batteria e caricabatterie applicabili

Cartuccia della batteria	BL4020 / BL4025 / BL4040* / BL4050F* / BL4080F**: Batteria consigliata
Caricabatterie	DC40RA / DC40RB / DC40RC

• Alcune cartucce delle batterie e alcuni caricabatterie elencati sopra potrebbero non essere disponibili a seconda della propria area geografica di residenza.

AVVERTIMENTO: Utilizzare solo le cartucce delle batterie e i caricabatterie elencati sopra. L'utilizzo di e cartucce delle batterie e di altri caricabatterie potrebbe causare lesioni personali e/o un incendio.

Simboli

Le figure seguenti mostrano i simboli utilizzati per l'apparecchio. Accertarsi di comprenderne il significato prima dell'uso.

Ni-MH Li-ion

Solo per le nazioni dell'EU

A causa della presenza di componenti pericolosi nelle apparecchiature, i rifiuti di apparecchiature elettriche ed elettroniche, accumulatori e batterie potrebbero produrre un impatto negativo sull'ambiente e sulla salute umana.

Non smaltire elettrodomestici elettrici ed elettronici o batterie insieme ai rifiuti domestici!

In conformità alla direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), sugli accumulatori e le batterie, nonché sui rifiuti di accumulatori e batterie, e al suo adattamento alle normative nazionali, i rifiuti di apparecchiature elettriche ed elettroniche, batterie e accumulatori vanno conservati separatamente e conferiti a un punto di raccolta separato per i rifiuti comunali, operando in conformità alle normative per la protezione dell'ambiente.

Tale requisito viene indicato mediante il simbolo del bidone della spazzatura con ruote barrato apposto sull'apparecchio.

Utilizzo previsto

Questo utensile è progettato per miscelare materiali per pareti, e così via (eccettuati materiali infiammabili).

Rumore

Livello tipico di rumore pesato A determinato in base allo standard EN62841-2-10:

Modello UT001G

Livello di pressione sonora (LpA) : 81 dB (A)

Livello di potenza sonora (LWA): 92 dB (A)

Incertezza (K): 3 dB (A)

Modello UT002G

Livello di pressione sonora (L _pA ) : 81 dB (A)

Livello di potenza sonora (LWA): 92 dB (A)

Incertezza (K): 3 dB (A)

NOTA: Il valore o i valori dichiarati delle emissioni di rumori sono stati misurati in conformità a un metodo standard di verifica, e possono essere utilizzati per confrontare un utensile con un altro.

NOTA: Il valore o i valori dichiarati delle emissioni di rumori possono venire utilizzati anche per una valutazione preliminare dell'esposizione.

⚠AVVERTIMENTO: Indossare protezioni per le orecchie.

AAVVERTIMENTO: L'emissione di rumori durante l'utilizzo effettivo dell'utensile elettrico può variare rispetto al valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l'uten- sile e specialmente a seconda di che tipo di pezzo venga lavorato.

AVVERTIMENTO: Accertarsi di identificare misure di sicurezza per la protezione dell'operatore che siano basate su una stima dell'esposizione nelle condizioni effettive di utilizzo (tenendo conto di tutte le parti del ciclo operativo, ad esempio del numero di spegnimenti dell'utensile e di quando giri a vuoto, oltre al tempo di attivazione).

Vibrazioni

Valore totale delle vibrazioni (somma vettoriale triassiale) determinato in base allo standard EN62841-2-10:

Modello UT001G

Modalità di lavoro: funzionamento a vuoto

Emissione di vibrazioni ( a_h ): 2,5 m/s ^2 o inferiore

Incertezza (K): 1,5 m/s²

Modello UT002G

Modalità di lavoro: funzionamento a vuoto

Emissione di vibrazioni ( a_h ): 2,5 m/s ^2 o inferiore

Incertezza (K): 1,5 m/s ^2

NOTA: Il valore o i valori complessivi delle vibrazioni dichiarati sono stati misurati in conformità a un metodo standard di verifica, e possono essere utilizzati per confrontare un utensile con un altro.

NOTA: Il valore o i valori complessivi delle vibrazioni dichiarati possono venire utilizzati anche per una valutazione preliminare dell'esposizione.

⚠ AVVERTIMENTO: L'emissione delle vibrazioni durante l'utilizzo effettivo dell'utensile elettrico può variare rispetto al valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l'utensile, specialmente a seconda di che tipo di pezzo venga lavorato.
AVVERTIMENTO: Accertarsi di identificare misure di sicurezza per la protezione dell'operatore che siano basate su una stima dell'esposizione nelle condizioni effettive di utilizzo (tenendo conto di tutte le parti del ciclo operativo, ad esempio del numero di spegnimenti dell'utensile e di quando giri a vuoto, oltre al tempo di attivazione).

Dichiarazione di conformità CE

Solo per i paesi europei

La dichiarazione di conformità CE è inclusa nell'Allegato A al presente manuale di istruzioni.

AVVERTENZE DI SICUREZZA

Avvertenze generali relative alla sicurezza dell'utensile elettrico

⚠ AVVERTIMENTO: Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e i dati tecnici forniti con il presente utensile elettrico. La mancata osservanza di tutte le istruzioni elencate di seguito potrebbe risultare in scosse elettriche, incendi e/o gravi lesioni personali.

Conservare tutte le avvertenze e le istruzioni come riferimento futuro.

Il termine “utensile elettrico” nelle avvertenze si riferisce sia all’utensile elettrico (cablato) nel funzionamento alimentato da rete elettrica che all’utensile elettrico (a batteria) nel funzionamento alimentato a batteria.

Avvertenze di sicurezza relative al miscelatore a batteria

1. Mantenere l'utensile con entrambe le mani sulle apposite maniglie. La perdita di controllo può causare lesioni personali.
2. Assicurare una ventilazione sufficiente durante la miscelazione di materiali infiammabili, per evitare un'atmosfera pericolosa. I vapori sviluppati potrebbero venire inalati o incendiati dalle scintille prodotte dall'utensile elettrico.

3. Non miscelare alimenti. Gli utensili elettrici e i relativi accessori non sono progettati per la lavorazione di alimenti.

4. Accertarsi che il contenitore di miscelazione sia collocato in una posizione stabile e fissata. Un contenitore che non sia fissato correttamente potrebbe spostarsi improvvisamente.

5. Attenersi alle istruzioni e alle avvertenze relative al materiale da miscelare. Il materiale da miscelare potrebbe essere pericoloso.
6. Non infilare le mani nel contenitore di miscelazione né inserire alcun oggetto nel contenitore durante la miscelazione. Il contatto con la frusta di miscelazione potrebbe portare a gravi lesioni personali.
7. Avviare e far rallentare fino all'arresto l'uten- sile solo nel contenitore di miscelazione. In caso contrario, la frusta di miscelazione potrebbe piegarsi o girare in modo incontrollato.
8. Accertarsi che nessun liquido schizzi contro il corpo dell'utensile elettrico. Un liquido che penetri nell'utensile elettrico può causare danni all'utensile.
9. Utilizzare le maniglie ausiliarie, se in dotazione con l'utensile. La perdita di controllo potrebbe causare lesioni personali.
10. Mantenere l'utensile elettrico mediante le superfici di impugnature isolate, quando si intende eseguire un'operazione in cui l'accessorio da taglio potrebbe entrare in contatto con fili elettrici nascosti. Un accessorio da taglio che entri in contatto con un filo elettrico sotto tensione potrebbe mettere sotto tensione le parti metalliche esposte dell'utensile elettrico e causare una scossa elettrica all'operatore.
11. Accertarsi sempre di avere un appoggio saldo sui piedi. Accertarsi che non sia presente alcuna persona sotto di sé quando si intende utilizzare l'utensile in ubicazioni elevate.
12. Mantenere saldamente l'utensile.
13. Tenere le mani lontane dalle parti rotanti.
14. Non lasciare l'utensile mentre è in funzione. Far funzionare l'utensile solo mentre lo si mantiene con le mani.
15. Alcuni materiali contengono sostanze chimiche potenzialmente tossiche. Fare attenzione a evitare l'inalazione delle polveri e il contatto con la pelle. Attenersi alle avvertenze di sicurezza del fornitore del materiale.
16. Quando si intende eseguire l'operazione di miscelazione, posizionare il contenitore di miscelazione su una superficie piana e stabile.

CONSERVARE LE PRESENTI ISTRUZIONI.

AVVERTIMENTO: NON lasciare che comodità o la familiarità d'utilizzo con il prodotto (acquisita con l'uso ripetuto) sostituisca la stretta osservanza delle norme di sicurezza per il prodotto in questione. L'USO IMPROPRIO o la mancata osservanza delle norme di sicurezza indicate nel presente manuale di istruzioni potrebbero causare gravi lesioni personali.

Istruzioni di sicurezza importanti per la cartuccia della batteria

1. Prima di utilizzare la cartuccia della batteria, leggere tutte le istruzioni e le avvertenze riportate (1) sul caricabatteria, (2) sulla batteria e (3) sul prodotto che utilizza la batteria.
2. Non smantellare né manomettere la cartuccia della batteria. In caso contrario, si potrebbe causare un incendio, calore eccessivo o un'esplosione.
3. Qualora il tempo di utilizzo si riduca eccessivamente, interrompere immediatamente l'utilizzo dell'utensile. In caso contrario, si può incorrere nel rischio di surriscaldamento, possibili ustioni e persino un'esplosione.
4. Qualora l'elettrolita entri in contatto con gli occhi, sciacquarli con acqua pulita e richiedere immediatamente assistenza medica. Questa eventualità può risultare nella perdita della vista.
5. Non cortocircuitare la cartuccia della batteria:

(1) Non toccare i terminali con alcun materiale conduttivo.
(2) Evitare di conservare la cartuccia della batteria in un contenitore insieme ad altri oggetti metallici quali chiodi, monete, e così via.
(3) Non esporre la cartuccia della batteria all'acqua o alla pioggia.

Un cortocircuito della batteria può causare un grande flusso di corrente, un surriscaldamento, possibili ustioni e persino un guasto.

1. Non conservare e utilizzare l'utensile e la cartuccia della batteria in ubicazioni in cui la temperatura possa raggiungere o superare i 50 °C.
2. Non incenerire la cartuccia della batteria anche qualora sia gravemente danneggiata o completamente esaurita. La cartuccia della batteria può esplodere se a contatto con il fuoco.
3. Non inchiodare, tagliare, schiacciare, lanciare o far cadere la cartuccia della batteria, né farla urtare con forza contro un oggetto duro. Questi comportamenti potrebbero risultare in un incendio, calore eccessivo o un'esplosione.
4. Non utilizzare una batteria danneggiata.
5. Le batterie a ioni di litio contenute sono soggette ai requisiti del regolamento sul trasporto di merci pericolose (Dangerous Goods Legislation).

Per trasporti commerciali, ad esempio da parte di terzi o spedizionieri, è necessario osservare dei requisiti speciali sull'imballaggio e sull'etichetta.

Per la preparazione dell'articolo da spedire, è richiesta la consulenza di un esperto in materiali pericolosi. Attenersi anche alle normative nazionali, che potrebbero essere più dettagliate.

Nastrare o coprire i contatti aperti e imballare la batteria in modo tale che non si possa muovere liberamente all'interno dell'imballaggio.

1. Quando si intende smaltire la cartuccia della batteria, rimuoverla dall'utensile e smaltirla in un luogo sicuro. Attenersi alle normative locali relative allo smaltimento della batteria.

2. Utilizzare le batterie esclusivamente con i prodotti specificati da Makita. L'installazione delle batterie in prodotti non compatibili potrebbe risultare in incendi, calore eccessivo, esplosioni o perdite di liquido elettrolitico.

3. Se l'utensile non viene utilizzato per un periodo di tempo prolungato, la batteria deve essere rimossa dall'utensile.
4. Durante e dopo l'uso, la cartuccia della batteria potrebbe assorbire calore, che può causare ustioni o ustioni a bassa temperatura. Fare attenzione a come si maneggiano le cartucce delle batterie estremamente calde.
5. Non toccare i terminali dell'utensile subito dopo l'uso, in quanto potrebbero diventare estremamente caldi al punto da causare ustioni.
6. Evitare di far incastrare schegge, polveri o terreno nei terminali, nei fori e nelle scanalature della cartuccia della batteria. In caso contrario, l'utensile o la cartuccia della batteria potrebbero riscaldarsi, prendere fuoco, scoppiare o guastarsi, causando ustioni o lesioni personali.
7. A meno che l'utensile supporti l'uso in prossimità di linee elettriche ad alta tensione, non utilizzare la cartuccia della batteria in prossimità di linee elettriche ad alta tensione. In caso contrario, si potrebbe causare un malfunzionamento o la rottura dell'utensile o della cartuccia della batteria.
8. Tenere la batteria lontana dai bambini.

CONSERVARE LE PRESENTI ISTRUZIONI.

ATTENZIONE: Utilizzare solo batterie originali Makita. L'utilizzo di batterie Makita non originali, o di batterie che siano state alterate, potrebbe risultare nello scoppio della batteria, causando incendi, lesioni personali e danni. Inoltre, ciò potrebbe invalidare la garanzia Makita per l'utensile e il caricabatterie Makita.

Suggerimenti per preservare la durata massima della batteria

1. Caricare la cartuccia della batteria prima che si scarichi completamente. Smettere sempre di utilizzare l'utensile e caricare la cartuccia della batteria quando si nota che la potenza dell'utensile è diminuita.
2. Non ricaricare mai una cartuccia della batteria completamente carica. La sovraccarica riduce la vita utile della batteria.
3. Caricare la cartuccia della batteria a una temperatura ambiente compresa tra 10 °C e 40 °C. Lasciar raffreddare una cartuccia della batteria prima di caricarla.
4. Quando non si utilizza la cartuccia della batteria, rimuoverla dall'utensile o dal caricabatterie.
5. Caricare la cartuccia della batteria se non la si è utilizzata per un periodo di tempo prolungato (più di sei mesi).

DESCRIZIONE DELLE PARTI

Modello UT001G

▶ Fig.1

1	Interruttore a grilletto 2 Pulsante di sblocco
3	Pulsante di blocco 4 Selettore di regolazione della velocità
5	Manopola di modifica della velocità
7	Maniglia 8 Supporto dell'albero
9	Abero 10 Frusta di miscelazione

Modello UT002G

▶ Fig.2

1	Interruttore a grilletto 2 Pulsante di sblocco
3	Pulsante di blocco 4 Selettore di regolazione della velocità
5	Manopola di modifica della velocità
7	Maniglia 8 Mandrino

PREPARAZIONE PRIMA DELL'USO

Indicazione della carica residua della batteria

Premere il pulsante di controllo sulla cartuccia della batteria per indicare la carica residua della batteria. Gli indicatori luminosi si illuminano per alcuni secondi.

▶ Fig.3: 1. Indicatori luminosi 2. Pulsante di controllo

Indicatori luminosi Carica		residua
Illuminato Spento	[swivel]Lampeggiante
		Dal 75% al100%
		Dal 50% al75%
		Dal 25% al50%
		Dallo 0% al25%
		Caricare labatteria.
(temo)		La batteriapotrebbeessersiguastata.

NOTA: A seconda delle condizioni d'uso e della temperatura ambiente, l'indicazione potrebbe variare leggermente rispetto alla carica effettiva.

NOTA: Il primo indicatore luminoso (all'estremità sinistra) lampeggia quando il sistema di protezione della batteria è in funzione.

Considerazioni da tenere presenti prima dell'uso

Quando si utilizza o si trasporta l'utensile, afferrarlo per la maniglia.

▶ Fig.4

ATTENZIONE: Non afferrare la parte in lamierino. Le aree affiliate potrebbero causare lesioni personali.

Sistema di protezione strumento/batteria

L'utensile è dotato di un sistema di protezione dell'utensile stesso e della batteria. Tale sistema interrompe automaticamente l'alimentazione al motore per prolungare la vita utile dell'utensile e della batteria. L'utensile si arresta automaticamente durante il funzionamento, qualora l'utensile o la batteria vengano a trovarsi in una delle condizioni seguenti:

Protezione dal sovraccarico

Quando l'utensile o la batteria vengono utilizzati in un modo che causi un assorbimento di energia elevato in modo anomalo, l'utensile si arresta automaticamente. In questa situazione, spegnere l'utensile e interrompere l'applicazione che ne ha causato il sovraccarico. Quindi, accendere l'utensile per ricominciare.

Protezione dal surriscaldamento

Quando l'utensile o la batteria sono surriscaldati, l'utensile si arresta automaticamente. In questa situazione, lasciar raffreddare l'utensile o la batteria prima di riaccendere l'utensile.

Protezione dalla sovrascarica

Quando la carica della batteria diventa bassa, l'utensile si arresta automaticamente. Qualora il prodotto non funzioni anche quando si attivano gli interruttori, rimuovere le batterie dall'utensile e caricarle.

UTILIZZO

ATTENZIONE: Accertarsi sempre che l'uten- sile sia spento e che la cartuccia della batteria sia stata rimossa, prima di effettuare qualsiasi inter- vento sull'utensile.

AVVISO: Quando non si intende lavorare, appoggiare al suolo la macchina e riporla.

▶ Fig.5

Montaggio

Installazione dell'albero

Accessorio opzionale

Per il modello UT001G

1. Serrare l'albero nel supporto dell'albero.
   ▶ Fig.6: 1. Albero 2. Supporto dell'albero
2. Tenere ferme le parti piatte sul supporto dell'albero con la chiave 19, affinché il supporto dell'albero non possa girare. Mentre si tiene ferma la parte piatta in tal modo, serrare il dado esagonale con un'altra chiave 19 nella direzione indicata dalla freccia.
   ▶ Fig.7: 1. Albero 2. Supporto dell'albero

Per il modello UT002G

1. Inserire fino in fondo l'albero nel mandrino.
   ▶ Fig.8: 1. Albero 2. Mandrino
2. Serrare il mandrino con la mano, quindi inserire la chiave del mandrino in ciascuno dei tre fori e serrarla in senso orario. Accertarsi di serrare la chiave del mandrino in tutti e tre i fori in modo omogeneo.
   ▶ Fig.9: 1. Chiave del mandrino 2. Mandrino
3. Per rimuovere l'albero, ruotare la chiave del mandrino in senso antiorario in uno dei fori, quindi allentare il mandrino con la mano.
4. Quando non si utilizza la chiave del mandrino, riporla come mostrato nella figura per evitare di perderla.
   ▶ Fig.10: 1. Chiave del mandrino

Installazione della frusta di miscelazione

Accessorio opzionale

Inserire la frusta di miscelazione nell'albero e fissarla con il bullone esagonale. In questa fase, posizionarla in modo che l'estremità superiore del bullone esagonale entri sempre nella superficie piatta sull'albero, e serrare il bullone esagonale con la chiave in dotazione.

▶ Fig.11: 1. Bullone esagonale 2. Albero 3. Superficie piatta 4. Frusta di miscelazione

Quando si intende installare le fruste di miscelazione in due posizioni diverse, montare e fissare le due fruste di miscelazione sulla parte piatta dell'albero con i bulloni esagonali in modo che le superfici identiche delle fruste di miscelazione siano rivolte l'una verso l'altra, come indicato nella figura.

▶ Fig.12: 1. Bullone esagonale 2. Albero 3. Superficie piatta 4. Frusta di miscelazione

NOTA: Per informazioni relative a quali fruste di miscelazione siano consentite, rivolgersi al proprio centro di assistenza Makita locale.

Installazione o rimozione della cartuccia della batteria

ATTENZIONE: Spegnere sempre l'utensile prima di installare o rimuovere la cartuccia della batteria.
ATTENZIONE: Mantenere saldamente lo strumento e la batteria quando si intende installare o rimuovere la cartuccia della batteria. Qualora non si mantengano saldamente lo strumento e la cartuccia della batteria, questi ultimi potrebbero scivolare dalle mani, con la possibilità di causare un danneggiamento dello strumento e della cartuccia della batteria, nonché una lesione personale.
ATTENZIONE: Non utilizzare questo utensile con l'adattatore per batterie. Qualora si colleghi l'adattatore per batterie all'utensile, non è possibile chiudere il coperchio della batteria, e l'utilizzo dell'utensile con il coperchio della batteria aperto potrebbe causare lesioni personali.
ATTENZIONE: Fare attenzione a non far restare incastrate le dita durante l'apertura o la chiusura del coperchio della batteria.

AVVISO: Installare un coperchio della batteria che coincida con la dimensione della batteria.

Aprire il coperchio della batteria mentre si tiene premuto il pulsante sul coperchio della batteria.

▶ Fig.13: 1. Pulsante 2. Coperchio della batteria
Per rimuovere la cartuccia della batteria, farla scorrere via dall'utensile mentre si fa scorrere allo stesso tempo il pulsante sulla parte anteriore della cartuccia.
▶ Fig.14: 1. Indicatore rosso 2. Pulsante 3. Cartuccia della batteria

Per installare la cartuccia della batteria, allineare la linguetta sulla cartuccia della batteria con la scanalatura nell'alloggiamento e farla scivolare in sede. Inserirla completamente fino al suo blocco in sede con un leggero scatto. Se è possibile vedere l'indicatore rosso, come indicato nella figura, non è bloccata completamente.

Dopo aver installato la cartuccia della batteria, chiudere saldamente il coperchio della batteria.

ATTENZIONE: Installare sempre fino in fondo la cartuccia della batteria, fino a quando l'indicatore rosso non è più visibile. In caso contrario, la batteria potrebbe cadere accidentalmente dall'uten-sile, causando lesioni personali all'operatore o a chi gli è vicino.
ATTENZIONE: Non installare forzatamente la cartuccia della batteria. Qualora la batteria non si inserisca scorrendo agevolmente, vuol dire che non viene inserita correttamente.

Funzionamento dell'interruttore

AVVERTIMENTO: Prima di inserire la cartuccia della batteria nell'utensile, accertarsi sempre che l'interruttore a grilletto funzioni correttamente e torni sulla posizione "OFF" premendolo a fondo e rilasciandolo.
AVVERTIMENTO: Non rendere MAI inefficace il pulsante di sblocco fissandolo con del nastro adesivo o in altri modi. Un interruttore con un pulsante di sblocco escluso potrebbe causare il funzionamento accidentale e gravi lesioni personali.
AVVERTIMENTO: Non utilizzare MAI l'uten- sile qualora quest'ultimo si avvii semplicemente premendo l'interruttore a grilletto senza premere il pulsante di sblocco. Un interruttore da riparare potrebbe causare un funzionamento accidentale e gravi lesioni per- sonali. Portare l'utensile a un centro di assistenza Makita per le riparazioni necessarie PRIMA di un ulteriore utilizzo.
⚠ AVVERTIMENTO: Non installare la cartuccia della batteria con il pulsante di blocco attivato.

Per evitare di premere accidentalmente l'interruttore a grilletto, è fornito un pulsante di sblocco. Per avviare l'utensile, premere il pulsante di sblocco, quindi premere l'interruttore a grilletto. La velocità dell'utensile aumenta di pari passo con l'incremento della pressione sull'interruttore a grilletto.

Per arrestarlo, rilasciare l'interruttore a grilletto. Per il funzionamento continuo, far rientrare il pulsante di blocco premendolo mentre si tiene premuto l'interruttore a grilletto, quindi rilasciare l'interruttore a grilletto. Per arrestare l'utensile, premere a fondo l'interruttore a grilletto, quindi rilasciarlo.

▶ Fig.15: 1. Interruttore a grilletto 2. Pulsante di sblocco 3. Pulsante di blocco

Funzionamento della manopola di modifica della velocità

AVVISO: Utilizzare la manopola di modifica della velocità solo dopo che l'utensile si è arrestato completamente. La modifica della modalità di velocità dell'utensile prima che quest'ultimo si arresti potrebbe danneggiare l'utensile.
AVVISO: Impostare sempre la manopola di modifica della velocità con precisione sulla posizione corretta. Qualora si utilizzi l'utensile con la manopola di modifica della velocità su una posizione intermedia tra la posizione 1 e la posizione 2, l'utensile potrebbe venire danneggiato.
AVVISO: Qualora la velocità di rotazione si riduca notevolmente durante il funzionamento in modalità ad alta velocità, arrestare l'utensile e cambiare la modalità su quella a bassa velocità. In caso contrario, il motore potrebbe sovraccaricarsi e causare un malfunzionamento o un incendio.

È possibile preselezionare due gamme di velocità con la manopola di modifica della velocità.

Selezionare la modalità di velocità appropriata per il materiale da miscelare.

Per cambiare la modalità di velocità, ruotare la mano-pola di modifica della velocità in modo che la freccia punti verso il puntino nella posizione 1 per la modalità a bassa velocità, oppure verso il puntino nella posizione 2 per la modalità ad alta velocità.

▶ Fig.16: 1. Indicatore 2. Manopola di modifica della velocità 3. Puntino

Funzionamento del selettore di regolazione della velocità

È possibile regolare la velocità dell'utensile in modo continuo ruotando il selettore di regolazione della velocità. È possibile regolare la velocità a vuoto quando si preme a fondo l'interruttore a grilletto da 270 min ^-1 a 500 min ^-1 in modalità a bassa velocità, e da 500 min ^-1 a 920 min ^-1 in modalità ad alta velocità. La velocità più elevata si ottiene quando il selettore viene ruotato verso il numero 5, mentre la velocità più bassa si ottiene quando viene ruotato verso il numero 1. Selezionare la velocità appropriata per il materiale da miscelare.

▶ Fig.17: 1. Selettore di regolazione della velocità

AVVISO: È possibile ruotare il selettore di regolazione della velocità solo fino a 5 e indietro fino a 1. Non forzarlo oltre 5 o 1.

Funzione di prevenzione del riavvio accidentale

Se si installa la cartuccia della batteria mentre si tiene premuto o bloccato l'interruttore a grilletto, l'utensile non si avvia. Per avviare l'utensile, rilasciare l'interruttore a grilletto, quindi premere l'interruttore a grilletto.

Funzione elettronica

L'utensile è dotato della funzione elettronica seguente, per un facile utilizzo.

Avvio morbido

La funzione di avvio morbido riduce al minimo l'impatto all'avvio, e fa avviare delicatamente l'utensile.

Funzionamento di base

ATTENZIONE: Non miscelare materiali infiammabili né far funzionare l'utensile in prossimità di materiali infiammabili, quali vernice con diluente utilizzato come solvente. In caso contrario, si potrebbero causare lesioni personali.

ATTENZIONE: Non miscelare materiali ad elevata viscosità nella modalità ad alta velocità. In caso contrario, si potrebbe perdere il controllo dell'utensile e causare lesioni personali.

ATTENZIONE: Non far girare la frusta di miscelazione al di fuori del contenitore di miscelazione.

ATTENZIONE: Qualora si senta un rumore anomalo durante l'uso, disattivare l'interruttore e arrestare l'utilizzo dell'utensile.

AVVISO: Quando si mescola il materiale mentre la frusta di miscelazione sta galleggiando fuori dal materiale, fare attenzione a non far schizzare il materiale.

AVVISO: Non utilizzare l'utensile per scopi diversi dal mescolare malta, calcestruzzo, e così via.

1. Selezionare la modalità ad alta velocità o la modalità a bassa velocità in base al materiale da miscelare.
2. Mantenere saldamente l'utensile con entrambe le mani. Posizionare la frusta di miscelazione completamente sotto il materiale. Verificare che il materiale non si sia solidificato e la sicurezza della sede di lavoro, quindi accendere l'utensile.
3. Muovere la frusta di miscelazione verso l'alto e verso il basso durante l'operazione di miscelazione, in modo che tutto il materiale venga miscelato.
4. Al termine della miscelazione, spegnere l'utensile. Accertarsi che la frusta di miscelazione si sia arrestata completamente, quindi estrarla dal contenitore di miscelazione.

Operazioni applicate

ATTENZIONE: Accertarsi sempre che l'uten- sile sia spento e che la cartuccia della batteria sia stata rimossa prima di regolare o di controllare il funzionamento dell'utenile.

Sostituzione del coperchio della batteria

Accessorio opzionale

Istallare uno dei coperchi della batteria per adattarlo alle dimensioni della cartuccia della batteria utilizzata.

▶ Fig.18: 1. Coperchio della batteria S 2. Coperchio della batteria L 3. Pulsante

1. Aprire il coperchio della batteria installato di serie mentre si tiene premuto il pulsante sul coperchio della batteria.
2. Allentare la vite che fissa il coperchio della batteria installato di serie. Quindi, rimuovere la vite, il manicotto e il coperchio della batteria.
   ▶ Fig.19: 1. Vite 2. Manicotto 3. Coperchio della batteria (installato di serie)

NOTA: Il manicotto potrebbe restare nei fori di montaggio. In tal caso, estrarlo utilizzando una vite o un oggetto simile.

1. Allineare il foro di montaggio sul coperchio della batteria opzionale con i fori di montaggio sull'alloggiamento. Inserire il manicotto. Quindi, serrare le viti per fissarlo in sede.
   ▶ Fig.20: 1. Vite 2. Manicotto 3. Coperchio della batteria (opzionale)
2. Chiudere saldamente il coperchio della batteria.

Installazione o rimozione del supporto dell'albero

specifico in base alla nazione

Per il modello UT001G

Installare uno dei supporti dell'albero opzionali disponibili per adattarlo alla dimensione della vite dell'albero utilizzato.

▶ Fig.21: 1. Supporto dell'albero M12 2. Supporto dell'albero M14

Mentre si tiene fermo l'alberino con una chiave, allentare il supporto dell'albero con un'altra chiave.

▶ Fig.22: 1. Supporto dell'albero 2. Chiave 3. Alberino

Per installare il supporto dell'albero, eseguire la procedura di rimozione al contrario.

Per il modello UT002G

1. Inserire la brugola nel mandrino, quindi allentare il mandrino con la brugola mentre si tiene fermo l'alberino con la chiave.
   ▶ Fig.23: 1. Brugola 2. Mandrino 3. Chiave 4. Alberino
2. Serrare il supporto dell'albero con una chiave mentre si tiene fermo l'alberino con un'altra chiave.
   ▶ Fig.24: 1. Supporto dell'albero 2. Chiave 3. Alberino

Manutenzione dopo l'uso

Utilizzare un panno bagnato o qualcosa di simile per rimuovere con cura eventuali residui del materiale rimasti sull'utensile dopo l'uso. Pulire a fondo con la massima attenzione le aperture di ventilazione, l'area dell'interruttore, le aperture del coperchio, e così via.

AVVISO: Evitare di pulire l'utensile in acqua.

L'acqua penetrerebbe nell'alloggiamento del motore e ne causerebbe il guasto.

MANUTENZIONE

ATTENZIONE: Accertarsi sempre che l'uten- sile sia spento e che la cartuccia della batteria sia stata rimossa prima di tentare di eseguire inter- venti di ispezione o manutenzione.

AVVISO: Non utilizzare mai benzina, benzene, solventi, alcol o altre sostanze simili. In caso contrario, si potrebbero causare scolorimenti, deformazioni o crepe.

Per preservare la SICUREZZA e l'AFFIDABILITÀ del prodotto, le riparazioni e qualsiasi altro intervento di manutenzione o di regolazione devono essere eseguiti da centri di assistenza autorizzati Makita, utilizzando sempre ricambi Makita.

Risoluzione dei problemi

Prima di richiedere riparazioni, controllare i punti seguenti.

1. Spegnere l'utensile, quindi riaccenderlo per ricominciare.
2. Caricare la batteria o le batterie, o sostituirla/sostituirle con una batteria o delle batterie ricaricate.
3. Lasciar raffreddare l'utensile e la batteria o le batterie.

Qualora non si riscontri alcun miglioramento ripristinando il sistema di protezione, contattare il proprio centro di assistenza locale Makita.

ACCESSORI OPZIONALI

ATTENZIONE: Questi accessori o componenti aggiuntivi sono consigliati per l'uso con l'utensile Makita specificato nel presente manuale. L'impiego di altri accessori o componenti aggiuntivi può costituire un rischio di lesioni alle persone. Utilizzare gli accessori o i componenti aggiuntivi solo per il loro scopo prefissato.

Per ottenere ulteriori dettagli relativamente a questi accessori, rivolgersi a un centro di assistenza Makita.

• Frusta di miscelazione
• Albero
  • Coperchio della batteria
• Batteria e caricabatterie originali Makita

NOTA: Alcuni articoli nell'elenco potrebbero essere inclusi nell'imballaggio dell'utensile come accessori standard. Tali articoli potrebbero variare da nazione a nazione.

TECHNISCHE GEGEVENS

ACCESORIOS OPCIONALES
