MANUAL DE UTILIZADOR UT001G MAKITA

▶ Fig.21: 1. Porte-axe M12 2. Porte-axe M14

▶ Fig.22: 1. Porte-axe 2. Clé 3. Tige

▶ Fig.24: 1. Porte-axe 2. Clé 3. Tige

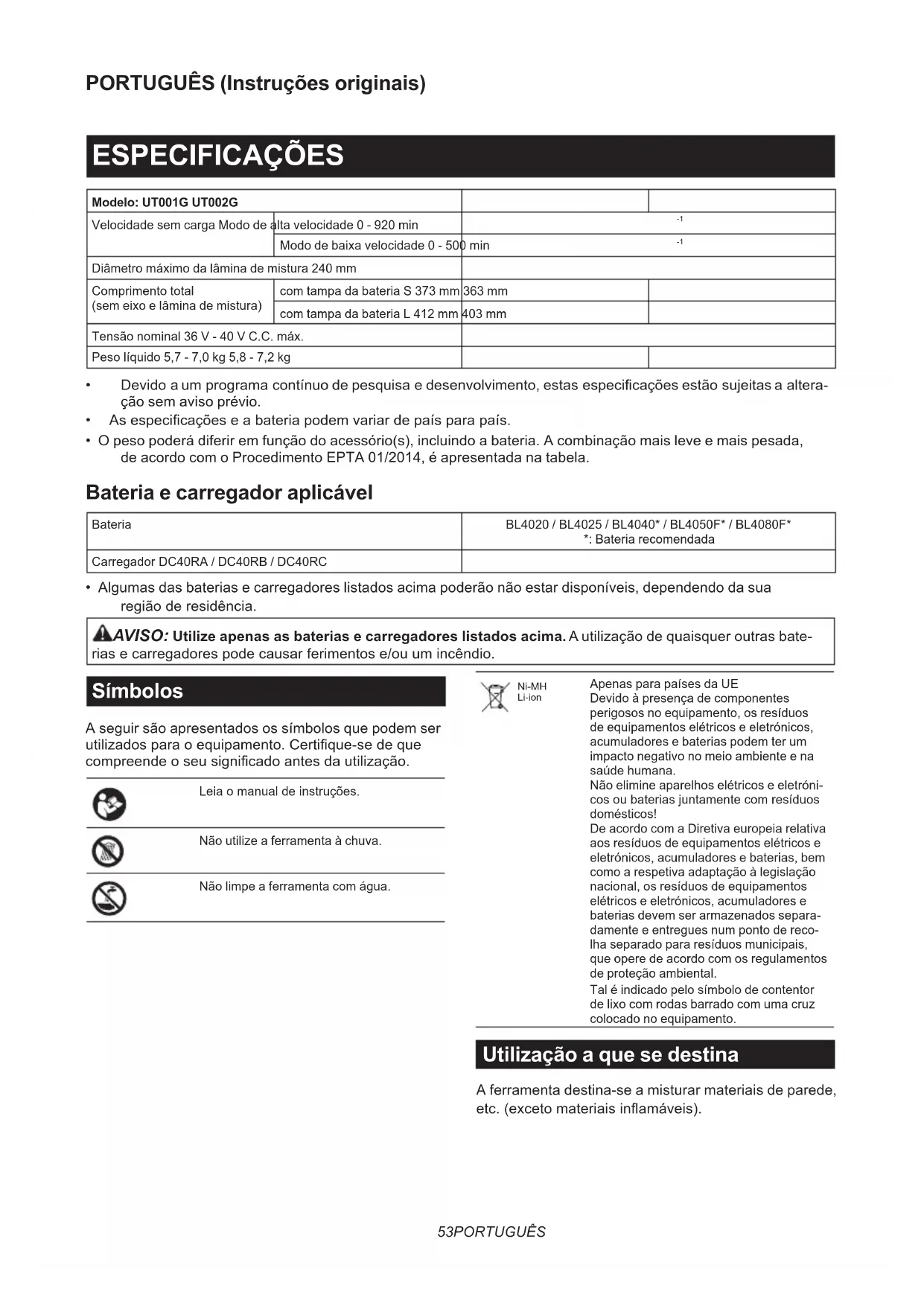

Modelo: UT001G UT002G
Velocidade sem carga Modo de alta velocidade 0 - 920 min		-1
		-1
Diâmetro máximo da lâmina de mistura 240 mm
Comprimento total (sem eixo e lâmina de mistura)	com tampa da bateria S 373 mm	363 mm
	com tampa da bateria L 412 mm	403 mm
Tensão nominal 36 V - 40 V C.C. máx.
Peso líquido 5,7 - 7,0 kg 5,8 - 7,2 kg

• Devido a um programa contínuo de pesquisa e desenvolvimento, estas especificações estão sujeitas a alteração sem aviso prévio.
• As especificações e a bateria podem variar de país para país.
• O peso poderá diferir em função do acessório(s), incluindo a bateria. A combinação mais leve e mais pesada, de acordo com o Procedimento EPTA 01/2014, é apresentada na tabela.

Bateria e carregador aplicável

Bateria	BL4020 / BL4025 / BL4040* / BL4050F* / BL4080F**: Bateria recomendada
Carregador DC40RA / DC40RB / DC40RC

- Algumas das baterias e carregadores listados acima poderão não estar disponíveis, dependendo da sua região de residência.

AVISO: Utilize apenas as baterias e carregadores listados acima. A utilização de quaisquer outras bate- s e carregadores pode causar ferimentos e/ou um incêndio.

Símbolos

A seguir são apresentados os símbolos que podem ser utilizados para o equipamento. Certifique-se de que compreende o seu significado antes da utilização.

Ni-MH Li-ion

Apenas para países da UE

Devido à presença de componentes perigosos no equipamento, os resíduos de equipamentos elétricos e eletrónicos, acumuladores e baterias podem ter um impacto negativo no meio ambiente e na saúde humana.

Não elimine aparelhos elétricos e eletrónicos ou baterias juntamente com resíduos domésticos!

De acordo com a Diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos, acumuladores e baterias, bem como a respetiva adaptação à legislação nacional, os resíduos de equipamentos elétricos e eletrónicos, acumuladores e baterias devem ser armazenados separadamente e entregues num ponto de recolha separado para resíduos municipais, que opere de acordo com os regulamentos de proteção ambiental.

Tal é indicado pelo símbolo de contentor de lixo com rodas barrado com uma cruz colocado no equipamento.

Utilização a que se destina

A ferramenta destina-se a misturar materiais de parede, etc. (exceto materiais inflamáveis).

Ruído

A característica do nível de ruído A determinado de acordo com a EN62841-2-10:

Modelo UT001G

Nível de pressão acústica (LpA) : 81 dB (A)

Nível de potência acústica (LWA): 92 dB (A)

Variabilidade (K): 3 dB (A)

Modelo UT002G

Nível de pressão acústica (L _pA ) : 81 dB (A)

Nível de potência acústica (LWA): 92 dB (A)

Variabilidade (K): 3 dB (A)

NOTA: O(s) valor(es) da emissão de ruído indicado(s) foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar duas ferramentas.

NOTA: O(s) valor(es) da emissão de ruído indicado(s) pode também ser utilizado na avaliação preliminar da exposição.

AVISO: Utilize protetores auriculares.

AVISO: A emissão de ruído durante a utilização real da ferramenta elétrica pode diferir do(s) valor(es) indicado(s), dependendo das formas como a ferramenta é utilizada, especialmente o tipo de peça de trabalho que é processada.
AVISO: Certifique-se de identificar as medidas de segurança para proteção do operador que sejam baseadas em uma estimativa de exposição em condições reais de utilização (considerando todas as partes do ciclo de operação, tal como quando a ferramenta está desligada e quando está a funcionar em marcha lenta além do tempo de acionamento).

Vibração

Valor total da vibração (soma vetorial tri-axial) determinado de acordo com a EN62841-2-10:

Modelo UT001G

Modo de trabalho: funcionamento sem carga Emissão de vibração ( a_h ): 2,5 m/s ^2 ou menos Variabilidade (K): 1,5 m/s ^2

Modelo UT002G

Modo de trabalho: funcionamento sem carga Emissão de vibração ( a_h ): 2,5 m/s ^2 ou menos Variabilidade (K): 1,5 m/s ^2

NOTA: O(s) valor(es) total(ais) de vibração indicado(s) foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar duas ferramentas.

NOTA: O(s) valor(es) total(ais) de vibração indicado(s) pode também ser utilizado na avaliação preliminar da exposição.

AVISO: A emissão de vibração durante a utilização real da ferramenta elétrica pode diferir do(s) valor(es) indicado(s), dependendo das formas como a ferramenta é utilizada, especialmente o tipo de peça de trabalho que é processada.
AVISO: Certifique-se de identificar as medidas de segurança para proteção do operador que sejam baseadas em uma estimativa de exposição em condições reais de utilização (considerando todas as partes do ciclo de operação, tal como quando a ferramenta está desligada e quando está a funcionar em marcha lenta além do tempo de acionamento).

Declaração de conformidade da CE

Apenas para os países europeus

A declaração de conformidade da CE está incluída como Anexo A neste manual de instruções.

AVISOS DE SEGURANÇA

Avisos gerais de segurança para ferramentas elétricas

AVISO: Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidos com esta ferramenta elétrica. O não cumprimento de todas as instruções indicadas em baixo pode resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para futuras referências.

Ó termo “ferramenta elétrica” nos avisos refere-se às ferramentas elétricas ligadas à corrente elétrica (com cabo) ou às ferramentas elétricas operadas por meio de bateria (sem cabo).

Avisos de segurança do misturador a bateria

1. Agarre na ferramenta com as duas mãos nas pegas previstas. A perda de controlo pode causar ferimentos pessoais.
2. Assegure ventilação suficiente quando misturar materiais inflamáveis para evitar uma atmosfera perigosa. O vapor produzido pode ser inalado ou provocar a ignição através das faíscas que a ferramenta elétrica produz.
3. Não misture alimentos. As ferramentas elétricas e os respetivos acessórios não são adequados para processar alimentos.
4. Certifique-se de que o recipiente de mistura está colocado numa posição firme e segura. Um recipiente que não esteja devidamente seguro pode mover-se inesperadamente.

5. Siga as instruções e avisos para o material a misturar. O material a misturar pode ser nocivo.

6. Não tente alcançar o recipiente de mistura com as mãos ou insira quaisquer outros objetos neste durante a mistura. O contacto com a lâmina do misturador pode resultar em ferimentos pessoais graves.

7. Efetue o arranque da ferramenta e pare a ferramenta apenas no recipiente de mistura. A lâmina do misturador pode dobrar ou girar de forma descontrolada.
8. Assegure que não ocorre o salpico de líquido contra o compartimento da ferramenta elétrica. O líquido que tenha penetrado na ferramenta elétrica pode causar danos na ferramenta.
9. Utilize pegas auxiliares, se fornecidas com a ferramenta. A perda de controlo pode causar ferimentos pessoais.
10. Segure a ferramenta elétrica através das superfícies isoladas quando executar uma operação na qual o acessório de corte possa estabelecer contacto com os fios ocultos. O acessório de corte que estabeleça contacto com um fio sob tensão pode colocar as peças metálicas expostas da ferramenta elétrica sob tensão e pode provocar choque elétrico no operador.
11. Assegure sempre uma posição firme. Certifique-se de que ninguém se encontra sob locais elevados quando utiliza a ferramenta nestes locais.
12. Segure a ferramenta com firmeza.
13. Mantenha as mãos afastadas de peças rotativas.
14. Não deixe a ferramenta a funcionar. Opere a ferramenta apenas quando estiver a segurar nesta.
15. Alguns materiais contêm produtos químicos que podem ser tóxicos. Tenha cuidado para evitar a inalação de poeira e o contacto com a pele. Respeite os avisos de segurança do fornecedor do material.
16. Quando executar a operação de mistura, coloque o recipiente de mistura numa superfície plana e estável.

GUARDE ESTAS INSTRUÇÕES.

AVISO: NÃO permita que o conforto ou familiaridade com o produto (adquirido com o uso repetido) substitua o cumprimento estrito das regras de segurança da ferramenta. A MÁ INTERPRETAÇÃO ou o não seguimento das regras de segurança estabelecidas neste manual de instruções pode provocar ferimentos pessoais graves.

Instruções de segurança importantes para a bateria

1. Antes de utilizar a bateria, leia todas as instruções e etiquetas de precaução no (1) carregador de bateria (2) bateria e (3) produto que utiliza a bateria.

2. Não desmonte ou manipule a bateria. Pode resultar num incêndio, em calor excessivo ou numa explosão.

3. Se o tempo de funcionamento se tornar excessivamente curto, pare o funcionamento imediatamente. Pode resultar em sobreaquecimento, possíveis queimaduras e mesmo explosão.

4. Se entrar eletrólito nos seus olhos, lave-os com água e consulte imediatamente um médico. Pode resultar em perca de visão.
5. Não coloque a bateria em curto-circuito:

(1) Não toque nos terminais com qualquer material condutor.

(2) Evite guardar a bateria juntamente com outros objetos metálicos tais como pregos, moedas, etc.

(3) Não exponha a bateria à água ou chuva. Um curto-circuito pode ocasionar um enorme fluxo de corrente, sobreaquecimento, possíveis queimaduras e mesmo estragar-se.

1. Não guarde nem utilize a ferramenta e a bateria em locais onde a temperatura pode atingir ou exceder 50 °C.
2. Não queime a bateria mesmo que esteja estragada ou completamente gasta. A bateria pode explodir no fogo.
3. Não pregue, corte, esmague, atire, deixe cair a bateria, nem bata a bateria contra um objeto rijo. Esta conduta pode resultar num incêndio, em calor excessivo ou numa explosão.
4. Não utilize uma bateria danificada.
5. As baterias de iões de lítio contidas na ferramenta são sujeitas aos requisitos da DGL (Dangerous Goods Legislation - Legislação de bens perigosos).

Para o transporte comercial, por exemplo, por terceiros ou agentes de expedição, têm de ser observados os requisitos referentes à embalagem e etiquetagem.

Para preparação do artigo a ser expedido, é necessário consultar um perito em materiais perigosos. Tenha ainda em conta a possibilidade de existirem regulamentos nacionais mais detalhados.

Coloque fita-cola ou tape os contactos abertos e embale a bateria de tal forma que não possa mover-se dentro da embalagem.

1. Quando eliminar a bateria, remova-a da ferramenta e elimine-a num local seguro. Siga os regulamentos locais relacionados com a eliminação de baterias.
2. Utilize as baterias apenas com os produtos especificados pela Makita. Instalar as baterias em produtos não-conformes poderá resultar num incêndio, calor excessivo, explosão ou fuga de eletrólito.
3. Se a ferramenta não for utilizada durante um período de tempo prolongado, a bateria deve ser removida da ferramenta.
4. Durante e após a utilização, a bateria pode aquecer, o que pode provocar queimaduras ou queimaduras a baixa temperatura. Preste atenção ao manuseamento de baterias quentes.

5. Não toque no terminal da ferramenta imediatamente após a utilização, pois pode ficar suficientemente quente para provocar queimaduras.

6. Não permita a adesão de aparas, pó ou sujidade nos terminais, nos orifícios e nas ranhuras da bateria. Poderá fazer com que a ferramenta ou a bateria aqueça, incendeie, rebente e avarie, resultando em queimaduras ou ferimentos corporais.

7. A menos que a ferramenta suporte a utilização perto de linhas elétricas de alta tensão, não utilize a bateria perto de linhas elétricas de alta tensão. Pode resultar no mau funcionamento ou na avaria da ferramenta ou bateria.
8. Mantenha a bateria afastada das crianças. GUARDE ESTAS INSTRUÇÕES.

APRECAUÇÃO: Utilize apenas baterias genuínas da Makita. A utilização de baterias não genuínas da Makita ou de baterias que foram alteradas, pode resultar no rebentamento da bateria provocando incêndios, ferimentos pessoais e danos. Além disso, anulará da garantia da Makita no que se refere à ferramenta e ao carregador Makita.

Conselhos para manter a máxima vida útil da bateria

1. Carregue a bateria antes que esteja completamente descarregada. Pare sempre o funcionamento da ferramenta e carregue a bateria quando notar menos poder na ferramenta.
2. Nunca carregue uma bateria completamente carregada. Carregamento excessivo diminui a vida útil da bateria.
3. Carregue a bateria à temperatura ambiente de 10 °C – 40 °C. Deixe que uma bateria quente arrefeça antes de a carregar.
4. Quando não utilizar a bateria, remova-a da ferramenta ou do carregador.
5. Carregue a bateria se não a utilizar durante um longo período de tempo (mais de seis meses).

DESCRIÇÃO DAS PEÇAS

Modelo UT001G

▶ Fig.1

1 Gatilho do interruptor 2 Botão de desbloqueio
3 Botão de bloqueio 4 Indicador de ajuste da velocidade
5 Botão de mudança de velocidade	6 Tampa da bateria
7 Pega 8 Suporte do eixo
9 Exo 10 Lâmina de mistura

Modelo UT002G

▶ Fig.2

1 Gatilho do interruptor 2 Botão de desbloqueio
3 Botão de bloqueio 4 Indicador de ajuste da velocidade
5 Botão de mudança de velocidade	6 Tampa da bateria
7 Pega 8 Mandril

PREPARAÇÃO ANTES DA UTILIZAÇÃO

Indicação da capacidade restante da bateria

Prima o botão de verificação na bateria para indicar a capacidade restante da bateria. As luzes indicadoras acendem durante alguns segundos.

▶ Fig.3: 1. Luzes indicadoras 2. Botão de verificação

Luzes indicadoras Capacidade			restante
Aceso Apagado	A piscar
			75% a 100%
			50% a 75%
			25% a 50%
			0% a 25%
			Carregar a bateria.
			A bateria pode estar avariada.

NOTA: Dependendo das condições de utilização e da temperatura ambiente, a indicação pode ser ligeiramente diferente da capacidade real.

NOTA: A primeira luz indicadora (extremo esquerdo) pisca quando o sistema de proteção da bateria funciona.

O que precisa de saber antes da utilização

Segure a pega quando utilizar ou transportar a ferramenta.

▶ Fig.4

⚠ PRECAUÇÃO: Não segure a parte metálica da chapa. As áreas afiadas podem provocar ferimentos.

Sistema de proteção da ferramenta/bateria

A ferramenta está equipada com um sistema de proteção da ferramenta/bateria. Este sistema corta automaticamente a corrente para o motor para aumentar a vida da ferramenta e da bateria. A ferramenta para automaticamente durante o funcionamento se a ferramenta ou bateria for colocada mediante uma das seguintes condições:

Proteção contra sobrecarga

Quando a ferramenta/bateria é utilizada de forma a causar a absorção de uma corrente anormalmente elevada, a ferramenta para automaticamente. Nesta situação, desligue a ferramenta e pare a aplicação que provocou a sobrecarga da ferramenta. Depois, volte a ligar a ferramenta para voltar ao trabalho.

Proteção contra sobreaquecimento

Quando a ferramenta/bateria fica sobreaquecida, a ferramenta para automaticamente. Neste caso, deixe a ferramenta/bateria arrefecer antes de voltar a ligar a ferramenta.

Proteção contra descarga excessiva

Quando a capacidade da bateria é baixa, a ferramenta para automaticamente. Se o produto não funcionar mesmo quando os interruptores são acionados, retire as baterias da ferramenta e carregue-as.

COMO UTILIZAR

APRECAUÇÃO: Certifique-se sempre de que a ferramenta está desligada e a bateria retirada antes de executar qualquer trabalho na ferramenta.

OBSERVAÇÃO: Quando não estiver a trabalhar, pouse a máquina e guarde-a.

▶ Fig.5

Montagem

Instalar o eixo

Acessório opcional

Para UT001G

1. Aperte o eixo no suporte do eixo.
   ▶ Fig.6: 1. Eixo 2. Suporte do eixo
2. Fixe os lados no suporte do eixo com a chave 19 para que não seja possível a respetiva rotação. Com os lados assim fixados, aperte a porca hexagonal com outra chave 19 na direção da seta.
   ▶ Fig.7: 1. Eixo 2. Suporte do eixo

Para UT002G

1. Insira o eixo no mandril até ao fim.
   ▶ Fig.8: 1. Eixo 2. Mandril
2. Aperte o mandril manualmente e, em seguida, coloque a chave do mandril em cada um dos três orifícios e aperte-o para a direita. Certifique-se de que aperta a chave do mandril nos três orifícios uniformemente.
   ▶ Fig.9: 1. Chave do mandril 2. Mandril
3. Para remover o eixo, rode a chave do mandril para a esquerda num dos orifícios e depois solte o mandril à mão.
4. Quando não estiver em utilização, guarde a chave do mandril conforme apresentado na figura para evitar que se perca.
   ▶ Fig.10: 1. Chave do mandril

Instalar a lâmina de mistura

Acessório opcional

Insira a lâmina de mistura no eixo e prenda-a com o perno hexagonal. Nesta altura, posicione-a de modo que a extremidade superior do perno hexagonal encaixe sempre na superfície plana no eixo e aperte o perno hexagonal com a chave fornecida.

▶ Fig.11: 1. Perno hexagonal 2. Eixo 3. Superfície plana 4. Lâmina de mistura

Quando instalar as lâminas de mistura em duas posições diferentes, monte e fixe as duas lâminas de mistura na parte plana do eixo com os pernos hexagonais de modo que a mesma superfície das lâminas de mistura esteja de frente uma para a outra conforme apresentado na figura.

▶ Fig.12: 1. Perno hexagonal 2. Eixo 3. Superfície plana 4. Lâmina de mistura

NOTA: Informe-se junto do seu centro de assistência da Makita local relativamente às lâminas de mistura que são permitidas.

Instalação ou remoção da bateria

PRECAUÇÃO: Desligue sempre a ferramenta antes de instalar ou remover a bateria.
PRECAUÇÃO: Segure firmemente a ferramenta e a bateria quando instalar ou remover a bateria. Se não segurar firmemente a ferramenta e a bateria pode fazer com que escorreguem das suas mãos resultando em danos na ferramenta e na bateria e ferimentos pessoais.
PRECAUÇÃO: Não utilize esta ferramenta com o adaptador da bateria. Se ligar o adaptador da bateria à ferramenta, a tampa da bateria não pode ser fechada e utilizar a ferramenta com a tampa da bateria aberta pode provocar ferimentos.
PRECAUÇÃO: Tenha cuidado para não prender os dedos quando abrir ou fechar a tampa da bateria.

OBSERVAÇÃO: Instale uma tampa da bateria que corresponda ao tamanho da bateria.

Abra a tampa da bateria enquanto pressiona o botão na tampa da bateria.

▶ Fig.13: 1. Botão 2. Tampa da bateria

Para retirar a bateria, deslize-a para fora da ferramenta enquanto desliza o botão na frente da bateria.

▶ Fig.14: 1. Indicador vermelho 2. Botão 3. Bateria

Para instalar a bateria, alinhe a lingueta na bateria com a ranhura na caixa e deslize-a para a posição correta. Insira-a por completo até bloquear na posição correta com um pequeno clique. Se conseguir ver o indicador vermelho conforme apresentado na figura, não está completamente bloqueada.

Fecha a tampa da bateria em segurança após instalar a bateria.

⚠PRECAUÇÃO: Instale sempre a bateria até ao fim, até deixar de ver o indicador vermelho. Caso contrário, a bateria poderá cair da ferramenta acidentalmente e provocar ferimentos em si mesmo ou em alguém próximo.
⚠PRECAUÇÃO: Não instale a bateria à força. Se a bateria não deslizar facilmente é porque não foi colocada corretamente.

Ação do interruptor

AVISO: Antes de instalar a bateria na ferramenta, certifique-se sempre de que o gatilho do interruptor funciona adequadamente e volta à posição de desligado, puxando-o completamente e soltando-o.
AVISO: NUNCA tente anular o botão de desbloqueio utilizando fita adesiva ou qualquer outro meio. Um interruptor com um botão de desbloqueio inutilizado pode provocar o funcionamento acidental e causar ferimentos pessoais graves.
AVISO: NUNCA utilize a ferramenta se esta funcionar quando puxar simplesmente o gatilho do interruptor sem pressionar o botão de desbloqueio. Um interruptor que necessita de reparação pode resultar em funcionamento acidental e em ferimentos pessoais graves. Devolva a ferramenta a um centro de assistência da Makita para a execução das tarefas de reparação adequadas ANTES de nova utilização.
AVISO: Não instale a bateria com o botão de bloqueio engatado.

Para evitar que o gatilho do interruptor seja puxado acidentalmente, existe um botão de desbloqueio. Para efetuar o arranque da ferramenta, pressione o botão de desbloqueio e puxe o gatilho do interruptor.

A velocidade da ferramenta aumenta à medida que se vai aumentando a pressão no gatilho do interruptor. Solte o gatilho do interruptor para parar.

Para uma operação contínua, prima o botão de bloqueio enquanto puxa o gatilho do interruptor e, depois, solte o gatilho do interruptor. Para parar a ferramenta, puxe o gatilho do interruptor até ao fim e, em seguida, solte-o.

▶ Fig.15: 1. Gatilho do interruptor 2. Botão de desbloqueio 3. Botão de bloqueio

Operação do botão de mudança de velocidade

OBSERVAÇÃO: Utilize o botão de mudança de velocidade apenas após a paragem completa da ferramenta. Se mudar o modo de velocidade da ferramenta antes de a ferramenta parar pode danificar a ferramenta.

OBSERVAÇÃO: Regule sempre o botão de mudança de velocidade cuidadosamente para a posição correta. Se operar a ferramenta com o botão de mudança de velocidade posicionado a meio entre a posição 1 e a posição 2, a ferramenta pode ficar danificada.

OBSERVAÇÃO: Se a velocidade de rotação diminuir significativamente durante o funcionamento no modo de alta velocidade, pare a ferramenta e altere o modo para o modo de baixa velocidade. Caso contrário, o motor pode ficar sobrecarregado e causar uma anomalia ou um incêndio.

É possível pré-selecionar duas gamas de velocidade com o botão de mudança de velocidade.

Seleccione o modo de velocidade adequado para o material a ser misturado.

Para alterar o modo de velocidade, rode o botão de mudança de velocidade de modo que o indicador aponte para o ponto na posição 1 para o modo de baixa velocidade ou para o ponto na posição 2 para o modo de alta velocidade.

▶ Fig.16: 1. Indicador 2. Botão de mudança de velocidade 3. Ponto

Operação do indicador de ajuste da velocidade

A velocidade da ferramenta pode ser ajustada de modo contínuo ao rodar o indicador de ajuste da velocidade. A velocidade sem carga quando o gatilho do interruptor está totalmente puxado pode ser ajustada entre 270 min ^-1 e 500 min ^-1 no modo de baixa velocidade e entre 500 min ^-1 e 920 min ^-1 no modo de alta velocidade. A velocidade mais elevada é obtida quando o indicador é rodado na direção do número 5. A velocidade mais baixa é obtida quando o mesmo é rodado na direção do número 1.

Seleccione a velocidade adequada para o material a ser misturado.

▶ Fig.17: 1. Indicador de ajuste da velocidade

OBSERVAÇÃO: O indicador de ajuste da velocidade apenas pode ser rodado até 5 e de volta ao 1. Não o force além de 5 ou 1.

Função de prevenção de reinício acidental

Se instalar a bateria enquanto puxa ou bloqueia o gatilho do interruptor, a ferramenta não efetua o arranque. Para efetuar o arranque da ferramenta, solte o gatilho do interruptor e, em seguida, puxe o gatilho do interruptor.

Função eletrónica

A ferramenta está equipada com a seguinte função eletrónica para uma fácil operação.

Arranque suave

A função de arranque suave minimiza o choque de arranque e faz com que a ferramenta arranque suavemente.

Operações básicas

⚠PRECAUÇÃO: Não misture materiais inflamáveis ou opere a ferramenta em redor de materiais inflamáveis, tais como tinta com diluente utilizado como solvente. O incumprimento desta instrução pode provocar ferimentos.
⚠PRECAUÇÃO: Não misture material de alta viscosidade no modo de alta velocidade. Pode perder o controlo da ferramenta e provocar ferimentos.
⚠PRECAUÇÃO: Não rode a lâmina de mistura fora do recipiente de mistura.
APRECAUÇÃO: Se ouvir um ruído anormal durante a utilização, desligue o interruptor e pare de utilizar a ferramenta.

OBSERVAÇÃO: Quando misturar o material enquanto a lâmina de mistura estiver a flutuar fora do material, tenha cuidado para não salpicar o material.

OBSERVAÇÃO: Não utilize a ferramenta para qualquer finalidade que não a mistura de argamassa, cimento, etc.

1. Seleccione o modo de alta velocidade ou o modo de baixa velocidade de acordo com o material a ser misturado.
2. Segure a ferramenta firmemente com as duas mãos. Coloque a lâmina de mistura totalmente sob o material. Verifique se o material não está solidificado e a segurança do local de trabalho e, em seguida, ligue a ferramenta.
3. Mova a lâmina de mistura para cima e para baixo durante a operação de mistura para que toda a parte do material possa ser misturada.
4. Quando terminar a mistura, desligue a ferra- menta. Certifique-se de que a lâmina de mistura parou completamente e, em seguida, retire-a do recipiente de mistura.

Operações aplicadas

⚠ PRECAUÇÃO: Certifique-se sempre de que a ferramenta está desligada e a bateria foi retirada antes de regular ou verificar qualquer função na ferramenta.

Substituir a tampa da bateria

Acessório opcional

Instale uma das tampas da bateria para se ajustar ao tamanho da sua bateria.

▶ Fig.18: 1. Tampa da bateria S 2. Tampa da bateria L 3. Botão

1. Abra a tampa da bateria equipada de série enquanto pressiona o botão na tampa da bateria.
2. Solte o parafuso que fixa a tampa da bateria equipada de série. Em seguida, remova o parafuso, a manga e a tampa da bateria.
   ▶ Fig.19: 1. Parafuso 2. Manga 3. Tampa da bateria (equipada de série)

NOTA: A manga pode permanecer nos orifícios de montagem. Nesse caso, retire-a utilizando um para-fuso ou algo similar.

1. Alinhe o orifício de montagem na tampa da bateria opcional com os orifícios de montagem na caixa. Insira a manga. Em seguida, aperte os parafusos para a fixar na devida posição.
   ▶ Fig.20: 1. Parafuso 2. Manga 3. Tampa da bateria (opcional)
2. Feche a tampa da bateria firmemente.

Instalar ou remover o suporte do eixo

Instale um dos suportes do eixo opcionalmente disponíveis para se ajustar ao tamanho do parafuso do eixo.

▶ Fig.21: 1. Suporte do eixo M12 2. Suporte do eixo M14

Enquanto segura o eixo com uma chave, solte o suporte do eixo com outra chave.

▶ Fig.22: 1. Suporte do eixo 2. Chave 3. Eixo

Para instalar o suporte do eixo, execute o procedimento de remoção pela ordem inversa.

Para UT002G

1. Insira a chave hexagonal no mandril e, em seguida, solte o mandril com a chave hexagonal enquanto segura o eixo com a chave.
   ▶ Fig.23: 1. Chave hexagonal 2. Mandril 3. Chave 4. Eixo
2. Aperte o suporte do eixo com uma chave enquanto segura o eixo com outra chave.
   ▶ Fig.24: 1. Suporte do eixo 2. Chave 3. Eixo

Manuseamento após a utilização

Utilize um pano húmido ou algo similar para limpar cuidadosamente o material deixado na ferramenta após a utilização. Deve-se tomar cuidado extra com a limpeza minuciosa das aberturas de ventilação, área do interruptor, aberturas da tampa, etc.

OBSERVAÇÃO: Evite limpar a ferramenta com água. A água irá entrar na caixa do motor e provocar a falha do motor.

MANUTENÇÃO

⚠PRECAUÇÃO: Certifique-se sempre de que a ferramenta se encontra desligada e de que a bateria foi retirada antes de executar qualquer inspeção ou manutenção.

OBSERVAÇÃO: Nunca utilize gasolina, benzina, diluente, álcool ou produtos semelhantes. Pode ocorrer a descoloração, deformação ou rachaduras.

Para manter a SEGURANÇA e a FIABILIDADE do produto, as reparações e qualquer outra manutenção ou ajuste devem ser levados a cabo pelos centros de assistência Makita autorizados ou pelos centros de assistência de fábrica, utilizando sempre peças de substituição Makita.

Resolução de problemas

Antes de solicitar reparações, verifique os seguintes pontos.

1. Desligue a ferramenta e, em seguida, volte a ligá-la para reiniciar.
2. Carregue a(s) bateria(s) ou substitua-a(s) por bateria(s) recarregada(s).
3. Deixe a ferramenta e a(s) bateria(s) arrefecerem.

Se não for possível constatar qualquer melhoria através do restauro do sistema de proteção, contacte o centro de assistência Makita local.

ACESSÓRIOS OPCIONAIS

⚠PRECAUÇÃO: Estes acessórios ou peças são recomendados para utilização com a ferra- menta Makita especificada neste manual. A utiliza- ção de outros acessórios ou peças pode ser perigosa para as pessoas. Utilize apenas acessórios ou peças para os fins indicados.

Se necessitar de informações adicionais relativas a estes acessórios, solicite-as ao seu centro de assistência Makita.

• Lâmina de mistura
  Eixo
• Tampa da bateria
• Bateria e carregador genuínos da Makita

NOTA: Alguns itens da lista podem estar incluídos na embalagem da ferramenta como acessórios padrão. Eles podem variar de país para país.

SPECIFICATIONER
