ANIR2511GY700 - Antenne TV NEDIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV intérieure
Marque	Nedis
Modèle	ANIR2511GY700
Alimentation	12 V DC (adaptateur) ou 5 V DC (via décodeur)
Gamme de fréquences	UHF 470 - 694 MHz
Gain	28 dB
Niveau de sortie maximal	100 dBμV
Impédance de sortie	75 Ohms
Facteur de bruit	≤ 3 dB
Compatibilité	DVB-T, DVB-T2, ISDB-T, DTMB, ATSC, TV HD
Conception	Ultra-mince et légère
Amplificateur intégré	Oui, à gain élevé et faible bruit
Positionnement	Multiple orientations possibles
Utilisation prévue	Intérieur uniquement
Connectique	Câble coaxial
Contenu de la boîte	Antenne, adaptateur secteur
Sécurité	Ne pas exposer à l'eau ou à l'humidité, ne pas ouvrir
Entretien	Nettoyer avec un chiffon sec et doux
Certifications	CE, RED 2014/53/UE
Pays d'origine	Chine

FOIRE AUX QUESTIONS - ANIR2511GY700 NEDIS

Comment installer l'antenne ANIR2511GY700 ?

Connectez le câble coaxial à l'antenne et à votre téléviseur ou décodeur. Branchez l'adaptateur secteur à l'antenne et à une prise électrique. Allumez le téléviseur, effectuez une recherche de chaînes et ajustez la position de l'antenne pour obtenir la meilleure réception.

Quelle est la portée de réception de cette antenne ?

La portée dépend de nombreux facteurs : distance à l'émetteur, obstacles, interférences. Pour une meilleure réception, placez l'antenne près d'une fenêtre, en hauteur et éloignée des sources d'interférences.

Puis-je utiliser cette antenne à l'extérieur ?

Non, cette antenne est conçue pour un usage intérieur uniquement. Ne l'exposez pas à l'eau ou à l'humidité.

Que faire si je ne capte aucune chaîne ?

Vérifiez les connexions, éloignez l'antenne des sources d'interférences (climatiseur, micro-ondes, etc.), placez-la en hauteur près d'une fenêtre, et effectuez une nouvelle recherche de chaînes sur votre téléviseur.

L'antenne est-elle compatible avec la TNT française ?

Oui, elle est compatible avec les signaux DVB-T et DVB-T2 utilisés pour la TNT en France, ainsi qu'avec d'autres normes comme ISDB-T, DTMB et ATSC.

Comment alimenter l'antenne ?

L'antenne peut être alimentée soit via l'adaptateur secteur fourni (12 V DC, 200 mA), soit directement par le câble coaxial depuis un décodeur compatible (5 V DC, 40 mA).

Quel est le gain de l'antenne ?

L'antenne offre un gain de 28 dB, avec un amplificateur intégré à faible bruit pour améliorer la réception des signaux faibles.

Comment nettoyer l'antenne ?

Utilisez un chiffon doux et sec pour nettoyer l'antenne. N'utilisez pas de produits chimiques ou de nettoyants abrasifs, et ne l'immergez pas dans l'eau.

Que faire si l'antenne ne fonctionne pas ?

Vérifiez d'abord les connexions et l'alimentation. Si le problème persiste, testez avec un autre câble ou adaptateur. L'antenne ne contient aucune pièce réparable par l'utilisateur ; en cas de défaut, contactez le fournisseur.

Où trouver la déclaration de conformité ?

La déclaration de conformité complète (et la fiche de sécurité le cas échéant) peut être téléchargée sur le site nedis.fr/ANIR2511GY700#support.

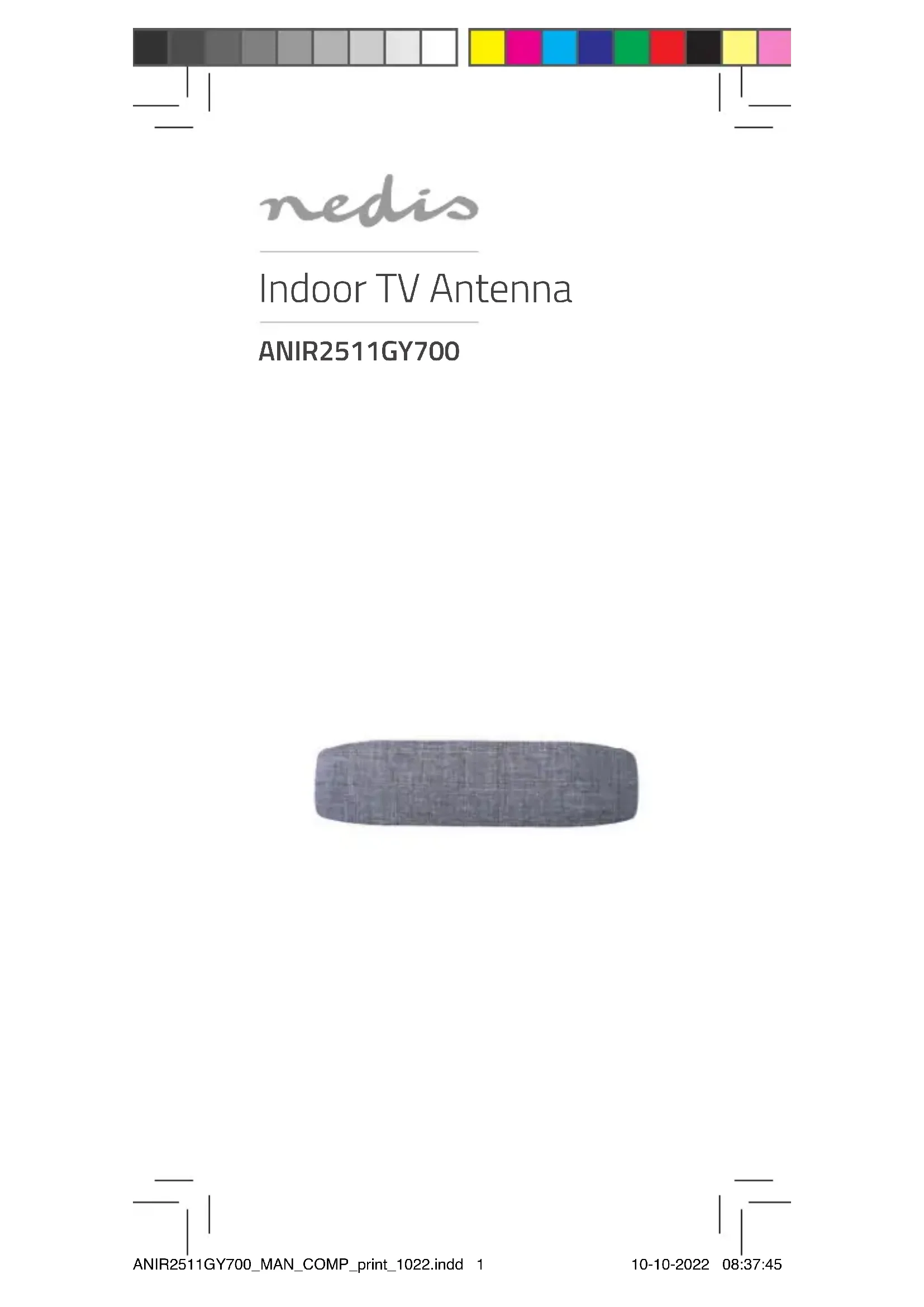

MODE D'EMPLOI ANIR2511GY700 NEDIS

Antenne TV intérieure

ANIR2511GY700

Utilisation prévue

Le produit est une antenne qui peut être utilisée avec un téléviseur ou un décodeur prenant en charge l'alimentation par câble coaxial. Il s'agit d'une antenne spécialement conçue pour la réception de diffusion TV numérique terrestre. Le produit est prévu pour un usage intérieur uniquement.

Caractéristiques techniques

Produit Antenne TV intérieure
Article numéro ANIR2511GY700
Puissance d'entrée Adaptateur CA/CC : 12,0 VCC ;200 mADécodeur TVN : 5.0 VCC ; 40 mA
Gamme de fréquences UHF: 470 - 694 MHz
Portée de réception UHF
Gain 28 dB
Niveau de sortie 100 dBμV
Impédance de sortie 75 Ohms
Facteur de bruit ≤ 3 dB

Inclus dans la boîte (image a)

Avant installation, veuillez vérifier le contenu.

1 Unité principale d'antenne

2 Adaptateur secteur

Caractéristiques du produit

• Conception ultra-mince et légère.
• Amplificateur intégré à gain élevé et à faible bruit.
• Positionnement multiple pour la meilleure réception possible.
• Excellente réception des signaux TV numériques, Freeview et analogiques.
• Compatible avec la TV HD de divers signaux terrestres numériques (DVB-T, DVB-T2, ISDB-T, DTMB, ATSC).

Consignes de sécurité

• Assurez-vous d'avoir entièrement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit. Conservez l'emballage et le présent document pour référence ultérieure.
• Utilisez le produit uniquement comme décrit dans le présent document.
• Ne pas utiliser le produit si une pièce est endommagée ou défectueuse. Remplacez immédiatement un produit endommagé ou défectueux.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ce produit ne peut être réparé que par un technicien qualifié afin de réduire les risques d'électrocution.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Ne pas jeter ce produit avec les autres ordures ménagères.
• Le produit ne contient aucune pièce réparable par l'utilisateur. Ne pas ouvrir le boîtier.
• Gardez le produit hors de portée des enfants, de personnes infirmes ou d'animaux.
• Vérifiez régulièrement si le produit présente des signes de dommages. En cas de dommages, n'utilisez plus le produit et renvoyez-le au fournisseur.
• Tenez le produit à l'écart des sources de chaleur. Ne pas placer le produit sur des surfaces chaudes ou à proximité de flammes nues.
• Ne soumettez pas le produit à des contraintes mécaniques.
• Ne pas exposer le produit à un niveau élevé de vibrations.

Mode d'emploi

Pour la meilleure réception, merci de vérifier les conditions suivantes :

• Éloignez l'antenne des sources d'interférences : éloignez l'antenne des appareils à forte consommation d'énergie, tels qu'un climatiseur, un ascenseur, un sèche-cheveux et un four à micro-ondes.
• Positionnez l'antenne à proximité des fenêtres lorsque vous l'utilisez dans un environnement intérieur.
• Installez l'antenne le plus haut possible : en réception numérique terrestre, les interceptions entre l'antenne et la tour de transmission entraîneront temporairement une perte de signal. Veuillez installer l'antenne aussi haut que possible afin de réduire les interceptions.

Installation : alimentée par un adaptateur ca/cc (image b)

1. Connectez le câble coaxial avec l'antenne et le décodeur TVN ou le téléviseur.
2. Connectez la prise de sortie CC de l'adaptateur d'alimentation au connecteur d'entrée CC de l'antenne, puis branchez l'adaptateur d'alimentation CA/CC dans la prise d'alimentation CA.
3. Une fois toutes les connexions effectuées correctement, mettez en marche le téléviseur et sélectionnez un programme TV, puis réglez la position de l'antenne jusqu'à obtenir la meilleure réception de signal.

Traitement des déchets

Ce symbole indique que ce produit ne doit pas être jeté avec les autres déchets ménagers dans l'UE.

Afin d'éviter tout risque pour l'environnement ou la santé humaine d'une élimination incontrôlée des déchets, vous devez le recycler pour qu'il puisse promouvoir la réutilisation durable des matières premières. Pour retourner votre produit usagé, vous pouvez utiliser les systèmes de reprise et de collecte classiques ou contacter le magasin où le produit a été acheté. Il peut recycler ce produit pour l'environnement.

Déclaration de conformité

Nous, Nedis B. V., déclarons en tant que fabricant que le produit ANIR2511GY700 de notre marque Nedis ®, produit en Chine, a été testé conformément à toutes les normes et réglementations CE en vigueur et que tous les tests ont été réussis. Cela inclut, sans toutefois s'y limiter, la directive RED 2014/53/UE.

La Déclaration de conformité complète (et la fiche de sécurité le cas échéant) peut être trouvée et téléchargée via: nedis.fr/ANIR2511GY700#support

ANIR2511GY700
