HASZNÁLATI ÚTMUTATÓ ANIR2511GY700 NEDIS

Gyors beüzemelési útmutató 33

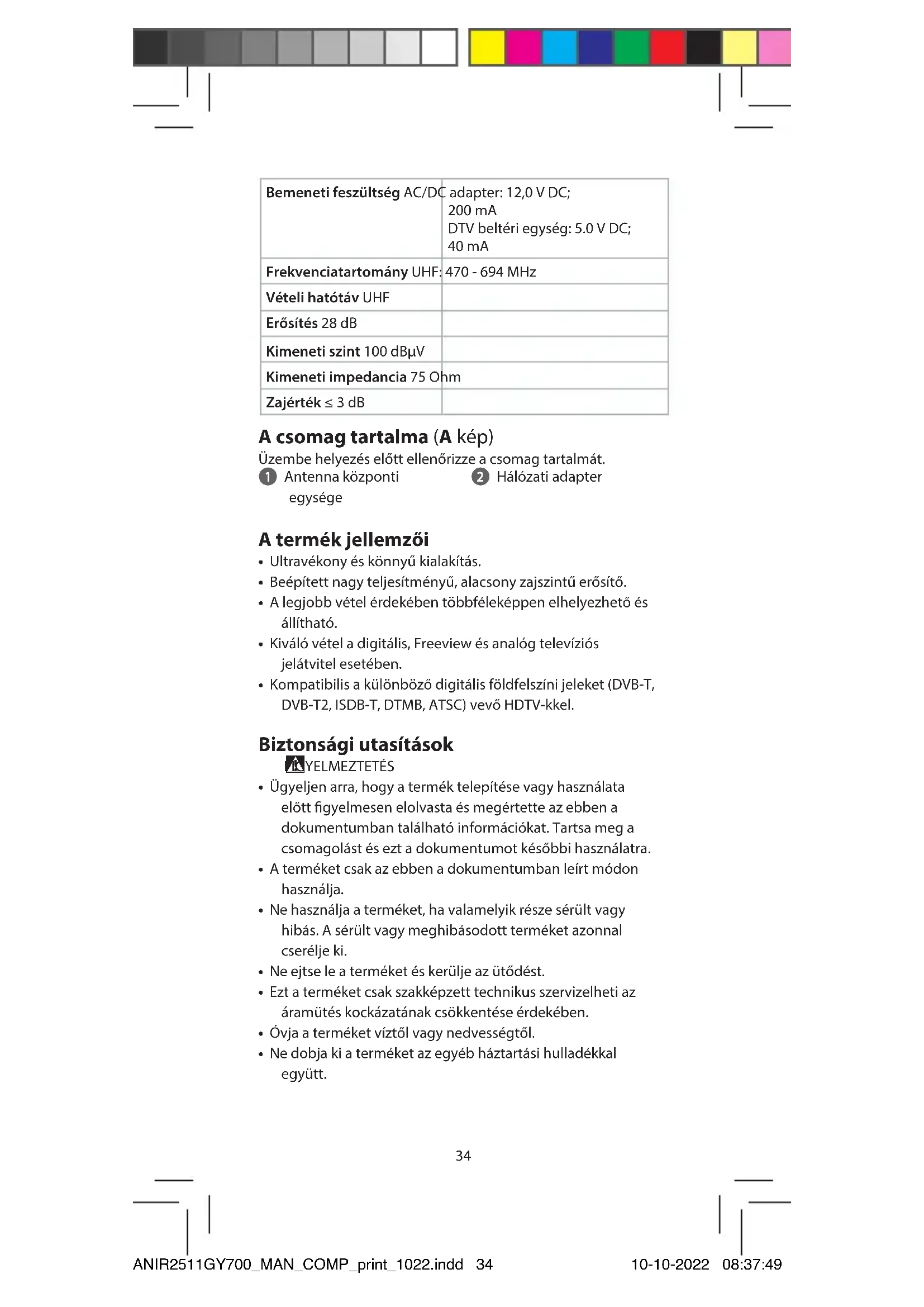

Gyors beüzemelési útmutató Beltéri tévéantenna ANIR2511GY700 Tervezett felhasználás Ez a termék egy televízióval vagy beltéri egységgel használható, koaxiális kábellel történő tápellátást támogató antenna. Ezt az antennát kifejezetten a digitális földfelszíni televíziós műsorszórás vételére tervezték. A termék beltéri használatra készült. Műszaki adatok Termék Beltéri tévéantenna Cikkszám ANIR2511GY700 ANIR2511GY700_MAN_COMP_print_1022.indd 33ANIR2511GY700_MAN_COMP_print_1022.indd 33 10-10-2022 08:37:4910-10-2022 08:37:4934 Bemeneti feszültség AC/DC adapter: 12,0 V DC; 200 mA DTV beltéri egység: 5.0 V DC; 40 mA Frekvenciatartomány UHF: 470 - 694 MHz Vételi hatótáv UHF Erősítés 28 dB Kimeneti szint 100 dBµV Kimeneti impedancia 75 Ohm Zajérték ≤ 3 dB A csomag tartalma (A kép) Üzembe helyezés előtt ellenőrizze a csomag tartalmát. 1 Antenna központi egysége 2 Hálózati adapter A termék jellemzői

• Ultravékony és könnyű kialakítás.

• Beépített nagy teljesítményű, alacsony zajszintű erősítő.

• A legjobb vétel érdekében többféleképpen elhelyezhető és állítható.

• Kiváló vétel a digitális, Freeview és analóg televíziós jelátvitel esetében.

• Kompatibilis a különböző digitális földfelszíni jeleket (DVB-T, DVB-T2, ISDB-T, DTMB, ATSC) vevő HDTV-kkel. Biztonsági utasítások

• Ügyeljen arra, hogy a termék telepítése vagy használata előtt gyelmesen elolvasta és megértette az ebben a dokumentumban található információkat. Tartsa meg a csomagolást és ezt a dokumentumot későbbi használatra.

• A terméket csak az ebben a dokumentumban leírt módon használja.

• Ne használja a terméket, ha valamelyik része sérült vagy hibás. A sérült vagy meghibásodott terméket azonnal cserélje ki.

• Ne ejtse le a terméket és kerülje az ütődést.

• Ezt a terméket csak szakképzett technikus szervizelheti az áramütés kockázatának csökkentése érdekében.

• Óvja a terméket víztől vagy nedvességtől.

• Ne dobja ki a terméket az egyéb háztartási hulladékkal együtt. ANIR2511GY700_MAN_COMP_print_1022.indd 34ANIR2511GY700_MAN_COMP_print_1022.indd 34 10-10-2022 08:37:4910-10-2022 08:37:4935

• Nincsenek a felhasználó által javítható alkatrészek. Ne nyissa ki a készülékházat.

• Tartsa a terméket gyermekektől, sérült személyektől vagy állatoktól távol.

• Rendszeresen ellenőrizze, hogy a terméken nincsenek-e sérülésre utaló jelek. Sérülés esetén ne használja a terméket, hanem juttassa vissza az eladóhoz.

• Tartsa távol a terméket a hőforrásoktól. Ne helyezze a terméket forró felületekre, vagy nyílt láng közelébe.

• Ne tegye ki a terméket semmilyen mechanikai terhelésnek.

• Ne tegye ki a terméket nagy mértékű rezgésnek. Használati utasítás A legjobb vétel érdekében ellenőrizze a következő feltételek teljesülését:

• Tartsa az antennát távol az interferenciaforrásoktól: tartsa az antennát távol a nagy energiafogyasztású készülékektől, mint például a légkondicionáló berendezés, a lift, a hajszárító és a mikrohullámú sütő.

• Ha az antennát beltéri környezetben használja, helyezze az antennát ablakok közelébe.

• Helyezze az antennát a lehető legmagasabbra: A digitális földfelszíni vétel során az antenna és az adótorony közötti interferencia átmeneti jelveszteséget okozhat. Az interferencia csökkentése érdekében helyezze az antennát a lehető legmagasabbra. Üzembe helyezés: AC/DC adapterről történő tápellátás (B kép)

1. Csatlakoztassa a koaxiális kábelt az antennához és a DTV

beltéri egységhez vagy a televízióhoz.

2. Csatlakoztassa a hálózati adapter egyenáramú (DC) kimeneti

csatlakozóját az antenna egyenáramú (DC) bemeneti csatlakozójához, majd csatlakoztassa az AC/DC hálózati adaptert a hálózati aljzathoz.

3. Miután minden csatlakoztatást megfelelően elvégeztek,

kapcsolja be a televíziót, és válasszon ki egy tévéműsort, majd állítsa be az antenna helyzetét, amíg a legjobb jelvételt nem kapja. ANIR2511GY700_MAN_COMP_print_1022.indd 35ANIR2511GY700_MAN_COMP_print_1022.indd 35 10-10-2022 08:37:4910-10-2022 08:37:4936 Ártalmatlanítás Ez a szimbólum azt jelzi, hogy a terméket az EU-ban nem szabad kidobni a többi háztartási hulladékkal. A környezet vagy az emberi egészség lehetséges károsodásának megelőzését illetően Ön a felelős az újrahasznosításért a nyersanyagok fenntartható újrafelhasználásának népszerűsítéséért. A használt termék visszajuttatásához használhatja a szokásos visszaküldő és begyűjtő rendszereket, vagy kapcsolatba léphet azzal az üzlettel, ahol a terméket vásárolta. Ők gondoskodni tudnak a termék újrahasznosításáról. Megfelelőségi nyilatkozat A gyártó Nedis B.V. nevében kijelentjük, hogy a Nedis® márkájú, Kínában gyártott ANIR2511GY700 terméket az összes vonatkozó CE szabvány és előírás szerint bevizsgáltuk, és a termék minden vizsgálaton sikeresen megfelelt. Ez magában foglalja – nem kizárólagos jelleggel – a rádióberendezésekről szóló 2014/53/EU irányelvet. A teljes megfelelőségi nyilatkozat (és ha van, akkor a biztonsági adatlap) a: nedis.hu/ANIR2511GY700#support
