Type d'appareil	Aspirateur souffleur
Puissance	2400 W
Débit d'air	13 m³/min
Vitesse de soufflage	320 km/h
Capacité du sac	50 L
Poids	4,5 kg
Dimensions	100 x 30 x 30 cm
Utilisation recommandée	Nettoyage de jardins, allées, terrasses
Maintenance	Vider le sac régulièrement, nettoyer le filtre
Sécurité	Utiliser des gants et des lunettes de protection
Garantie	2 ans

FOIRE AUX QUESTIONS - WG514 WORX

Comment utiliser l'aspirateur WORX WG514 ?

Pour utiliser l'aspirateur WORX WG514, branchez l'appareil, sélectionnez le mode d'aspiration souhaité, puis dirigez le tuyau ou la buse vers la surface à aspirer et appuyez sur le bouton d'alimentation.

Comment nettoyer le filtre de l'aspirateur ?

Pour nettoyer le filtre, retirez-le de l'appareil, tapotez-le doucement pour enlever la poussière et lavez-le à l'eau tiède sans détergent. Laissez sécher complètement avant de le réinstaller.

L'aspirateur ne s'allume pas, que faire ?

Vérifiez que l'aspirateur est bien branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, vérifiez le cordon d'alimentation pour des dommages visibles et consultez le service après-vente.

Quelle est la capacité du bac à poussière ?

Le bac à poussière de l'aspirateur WORX WG514 a une capacité de 20 litres.

Comment vider le bac à poussière ?

Pour vider le bac à poussière, retirez-le de l'aspirateur, ouvrez le couvercle et videz le contenu dans une poubelle. Assurez-vous de bien refermer le bac avant de le réinstaller.

Quels types de surfaces puis-je aspirer avec le WORX WG514 ?

L'aspirateur WORX WG514 est adapté pour aspirer les sols durs, les tapis et les moquettes, ainsi que les débris extérieurs comme les feuilles et la poussière.

Comment remplacer le filtre de l'aspirateur ?

Pour remplacer le filtre, retirez le filtre usé de l'appareil et insérez un nouveau filtre en vous assurant qu'il est bien en place avant de refermer le couvercle.

Quelles précautions dois-je prendre lors de l'utilisation de l'aspirateur ?

Évitez d'aspirer des liquides, des objets enflammés ou des matériaux tranchants. Ne pas utiliser l'aspirateur sans filtre et assurez-vous que le cordon d'alimentation n'est pas endommagé.

Où puis-je trouver des pièces de rechange pour mon aspirateur ?

Vous pouvez commander des pièces de rechange sur le site officiel de WORX ou auprès de revendeurs agréés.

MODE D'EMPLOI WG514 WORX

poussières produites en utilisant des outils électriques sont considérées par l’État de Californie comme susceptibles de provoquer le cancer, des anomalies congénitales et d’autres problèmes de reproduction. Voici des exemples de ces produits chimiques:

• plomb issu de peinture à base de plomb;

• silice crystalline issue de briques et du ciment et autres produits de maçonnerie;

• arsenic et chrome issus de bois traité chimiquement. Votre risque de ces expositions varie en fonction de la fréquence à laquelle vous effectuez ce travail. Pour réduire votre exposition à ces produits chimiques: travaillez dans une zone bien ventilée; portez un équipement de sécurité approuvé, tel que des masques antipoussières spécialement conçus pour éliminer les particules microscopiques par filtrage.

AVERTISSEMENT: Ce produit peut vous

exposer à des produits chimiques, incluant au plomb, au phtalate ou au bisphénol A, qui sont reconnus dans l’État de Californie comme pouvant causer un cancer, des anomalies congénitales ou d’autres dommages à l’appareil reproducteur. Assurez-vous de bien vous laver les mains après usage. Pour en savoir plus, veuillez consulter le site www.P65Warnings.ca.gov. Instructions importantes de sécurité

AVERTISSEMENT: Lors de l’utilisation

d’appareils électriques de jardinage, des précautions de base doivent être observées afin de réduire les risques de feu, choc électrique, et blessure grave, incluant ce qui suit:

1) Évitez les environnements dangereux. N’utilisez

pas les appareils dans des environnements très humides ou mouillés.

2) N’utilisez pas sous la pluie.

3) Tenez les enfants éloignés. Tous les visiteurs

devraient se tenir éloignés de l’aire de travail.

4) Habillez-vous convenablement. Ne portez pas

des vêtements lâches ou des bijoux. Ils peuvent se prendre dans les pièces en mouvement. L’utilisation de gants de caoutchouc et chaussures épaisses est recommandée lors de travaux extérieurs. Portez une protection pour cheveux afin de contenir les cheveux longs.

5) Utilisez des lunettes de sécurité Toujours porter

un masque pour le visage ou pour la poussière si l’opération est poussiéreuse.

6) Utilisez le bon appareil. N’utilisez pas l’appareil

pour tout autre travail que pour celui auquel il est destiné.

Un disjoncteur différentiel devrait être utilisé sur le(s) circuit(s) et prise(s) murale(s) destinée(s) à l’appareil de jardinage. Des prises de défaut à la terre sont disponibles et peuvent être utilisées également.

8) AVERTISSEMENT ! Afin de réduire le risque

de choc électrique, utilisez seulement avec une rallonge électrique destinée à un usage extérieur, tel que les rallonges de types SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A. ou SJTOW-A.

9) Rallonge électrique ! Assurez-vous que votre

rallonge électrique est en bon état. Lorsque vous utilisez une rallonge électrique, assurez-vous qu’elle puisse soutenir l’intensité du courant demandé par votre produit. Une rallonge électrique trop petite cause une baisse de la tension d’alimentation, entraînant une perte de puissance et une surchauffe. Le tableau 1 montre le calibre approprié en fonction de la longueur de la rallonge électrique et de l’ampérage indiqué sur la plaque signalétique. Dans le doute, utilisez le calibre supérieur. Plus le calibreest petit, plus la rallonge électrique est grosse. Afin de réduire le risque de déconnexion de l’appareil et de la rallonge électrique alors qu’il est en fonction:

i) Faites un nœud tel qu’illustré en Figure 1;

ii) Utilisez une courroie de retenue ou les

connecteurs décrits dans ce manuel.

10) Évitez les démarrages non intentionnels. Ne

transportez pas les appareils alors qu’ils sont connectés et que vous avez le doigt sur le commutateur. Soyez certain que le commutateur est en position « OFF » lorsque connecté.

11) Ne soumettez pas le cordon d’alimentation

électrique à des abus. Ne transportez jamais l’appareil par le cordon d’alimentation électrique ou le tirer d’un coup sec afin de le déconnecter du réceptacle. Tenez le cordon d’alimentation électrique éloigné de la chaleur, l’huile, et les arêtes tranchantes. 12) Ne forcez pas l’appareil. Il va faire un meilleur travail et avec moins de risques de blessure en travaillant au taux de charge pour lequel il a été conçut.

13) N’essayez pas d’utiliser l’appareil hors de votre

portée normale. Gardez votre équilibre et les pieds bien ancrés en tout temps.

14) Restez alerte. Faites attention à ce que vous

faites. Utilisez le bon sens. N’utilisez pas l’appareil lorsque vous êtes fatigué.

15) Déconnectez l’appareil. Déconnectez l’appareil

de la source d’alimentation lorsqu’il n’est pas en utilisation, avant d’en faire l’entretien, lors du changement d’accessoires tels que lames, et autres accessoires du même genre.

16) Entreposez à l’intérieur les appareils qui ne sont

pas utilisés fréquemment. Lorsqu’inutilisés, les appareils devraient êtres entreposés à l’intérieur dans un endroit sec, élevé et gardé sous clef,12AMP Souffleur/Aspirateur/Broyeur Tout en 1

hors de la portée des enfants.

17) Entretenez les appareils avec soins. Gardez

les arêtes de coupe aiguisées et propres pour une meilleure performance et risque réduit de blessure. Suivez les instructions pour lubrifier et changer les accessoires. Inspectez le cordon d’alimentation électrique de l’appareil périodiquement, et si endommagé, faites le réparer par un dépôt de service autorisé. Inspectez les cordons prolongateurs périodiquement et remplacez si endommagés. Gardez les poignées sèches, propres, et libres d’huile et de graisse. 18) Vérifier les pièces endommagées. Avant d’employer l’appareil, une garde ou autre pièce endommagée devrait être soigneusement vérifiée afin de déterminer qu’elle fonctionnera correctement et exécutera la fonction pour laquelle elle a été conçue. Vérifier l’alignement des parties mobiles, leur pincement, la brisure de pièces, montage, et toute autre condition qui peut affecter son opération. Une garde ou autre pièce endommagée devrait être correctement réparée ou remplacée par un centre de service autorisé à moins d’avis contraire ailleurs dans ce manuel. Tableau 1 Grosseur minimum de fil pour rallonges Ampérage sup- porté Tension élec

trique Longueur totale de la rallonge élec

PÈRES Pas plus que, Am- pères 120V mm

1) Pièces de remplacement

Lors de l’entretien de l’appareil, n’utilisez que des pièces identiques de remplacement.

2) Connexions polarisées des appareils électriques

Afin de réduire le risque de choc électrique, cet outil a une fiche de connexion polarisée (une des lames est plus large que l’autre) et requiert l’utilisation d’une rallonge électrique polarisée. La fiche de l’appareil s’accouple seulement dans un sens avec une rallonge électrique polarisée. Si la fiche ne s’accouple pas complètement avec la rallonge électrique, tournez la fiche. Si la fiche ne s’accouple toujours pas, utilisez une rallonge électrique polarisée. Une rallonge électrique polarisée nécessite une prise murale polarisée. Cette fiche entre seulement d’une seule façon à la prise murale polarisée. Si la fiche ne rentre pas complètement dans la prise murale, tournez la fiche. Si la fiche ne rentre toujours pas, contactez un électricien qualifié afin d’installer une prise murale appropriée. Ne changez pas la fiche de l’équipement, ou l’une des fiches de la rallonge électrique, de quelque façon que ce soit. CONSERVEZ CES INSTRUCTIONS INSTRUCTIONS SUPPLÉMENTAIRES

Vous devez lorsque vous utilisez des appareils électriques toujours prendre des précautions élémentaires, y compris les suivantes: Rallonge électriqueCordon électrique de l’appareil

PRISE12AMP Souffleur/Aspirateur/Broyeur Tout en 1

AVERTISSEMENT – Pour réduire le risque d’incendie, d’électrocution ou de blessure:

Ne quittez pas l’appareil lorsqu’il est branché. Débranchez-le de la prise murale lorsque vous ne l’utilisez pas ou avant de le réparer.

2) Pour réduire le risque d’électrocution. Ne pas

utiliser sur surfaces mouillées. Garder le à l’abri de la pluie . Rangez à l’intérieur.

3) Ne pas le laisser utiliser comme un jouet. Une

surveillance toute particulière est exigée quand il est utilisé par ou à proximité d’enfants.

4) N’utiliser que selon les instructions décrites dans

le manuel. N’utiliser que selon les pièces jointes recommandées du fabricant.

5) A ne pas utiliser avec un câble ou une prise

endommagé. Retournez l’appareil à un centre de service, s’il ne fonctionne pas comme il devrait, ou qu’il a été échappé, endommagé, laissé à l’extérieur ou échappé dans l’eau.

6) Évitez de tirer sur le cordon ou de transporter

l’appareil par le cordon, de se servir du cordon comme poignée, de fermer une porte sur le cordon ou de tirer le cordon autour de bords ou de coins pointus. Ne pas passer l’appareil au dessus du cordon. Éloignez le cordon des surfaces chauffées.

7) Ne touchez pas la prise ou l’appareil avec les

8) Ne pas jeter d’objets dans les orifices. Ne pas

utiliser avec un orifice bloqué; gardez libre de poussière, peluche, cheveux, et n’importe quoi qui peut réduire les flux d’air.

9) Gardez les cheveux, les vêtements larges, les

doigts, et toutes les parties du corps éloignés des ouvertures et des pièces en mouvement.

10) Eteignez toutes les commandes avant de

débrancher l’appareil.

11) Soyez particulièrement précautionneux lorsque

vous utilisez l’appareil dans des escaliers.

12) Ne pas utiliser cet appareil pour aspirer des

liquides inflammables ou combustibles, tels que l’essence, ni dans des endroits où ces liquides pourraient être présents.

13) Ne pas aspirer des choses qui sont en train de

brûler ou de se consumer, comme des cigarettes, des allumettes ou des cendres encore chaudes.

14) Ne pas utiliser sans un sac de récupération de la

poussière ou sans les filtres.

15) Ne débranchez pas l’appareil en tirant sur le

cordon. Pour débrancher l’appareil, saisissez la fiche et non le cordon.

16) Cet appareil est muni d’une double isolation.

Utilisez uniquement les pièces de rechange identiques. Référez-vous aux instructions relatives à l’entretien des appareils à double isolation.

1) Avertissement - Pour réduire le risque de

blessures dues à un branchement électrique desséré entre la fiche de l’appareil et la rallonge électrique, branchez fermement et bien à fond la fiche de l’appareil à la rallonge électrique. Vérifiez le régulièrement le branchement tout en faisant fonctionner l’appareil pour vous assurer qu’il est bien branché. Ne pas utiliser une rallonge électrique qui résulte en un branchement déserré. Un branchement déserré peut entraîner une surchauffe, un incendie, et augmente le risque de brûlure.

2) Pour réduire le risque que le cordon de

l’appareil puisse se débrancher de la rallonge électrique pendant le fonctionnement de l’appareil, fixez la fiche de l’appareil à la rallonge électrique comme indiqué ou décrit dans le manuel d’utilisation. CONSERVEZ CES INSTRUCTIONS

ENTRETIEN DES APPAREILS À DOUBLE

ISOLATION Un appareil à double isolation est marqué d’un ou de plusieurs symboles suivants : Les mots « DOUBLE ISOLATION » ou « À DOUBLE ISOLATION » ou le symbole de la double isolation (un carré dans un carré). Sur un appareil à double isolation, deux systèmes d’isolation sont fournis au lieu d’une mise à la terre. Aucun système de mise à la terre n’est fourni avec un appareil à double isolation et aucun système de mise à la terre n’est ajouté à cet appareil. L’entretien d’un appareil à double isolation nécessite une attention et une connaissance particulières du système et doit être mené par un personnel d’entretien qualifié. Les pièces de rechange pour un appareil à double isolation doivent être identiques aux pièces qu’elles remplacent.12AMP Souffleur/Aspirateur/Broyeur Tout en 1

SYMBOLES Afin de réduire les risques de blessure, l’utilisateur doit lire ce mode d’emploi. Portez une protection auditive Portez un protecteur oculaire Double isolation Avertissement Mode soufflerie Mode aspiration La turbine poursuit sa rotation après l’arrêt de l’appareil. Attendez que tous les composants de l’appareil soient entièrement arrêtés avant d’y toucher. Avant de commencer de travailler avec l’appareil, débranchez l’appareil.12AMP Souffleur/Aspirateur/Broyeur Tout en 1

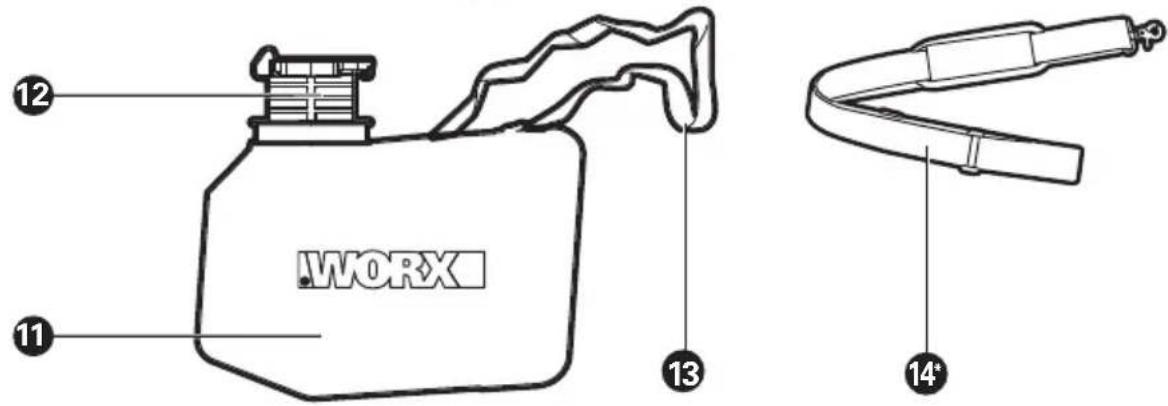

1112AMP Souffleur/Aspirateur/Broyeur Tout en 1

9. BOUTON DE LIBÉRATION DU COUVERCLE À DÉBRIS

10. COUVERCLE À DÉBRIS

*Les accessoires illustrés ou décrits ne sont pas tous compris dans le cadre de la livraison standard.

WG512 WG513 WG514 Tension 120V~60Hz Courant assigné 12A Vitesse à vide 16500/min Débit d’air 600 cfm 660 cfm 620 cfm Vitesse de l’air 75 mph 80 mph 75 mph Rapport de hachage 16:1 18:1 Capacité du sac de récupération 42L (1.2 Bushels) Poids de la machine (Mode souffleur) 4.1kg (8.6 lbs) Double isolation /II ACCESSOIRES WG512 WG513 WG514 Sac de ramassage des feuilles 1 1 1 Sangle d’épaule / / 1 Nous vous recommandons d’acheter tous vos accessoires du même magasin qui vous a vendu l’outil. Pour de plus amples renseignements, consultez l’emballage de l’accessoire. Le personnel du magasin peut également vous conseiller.12AMP Souffleur/Aspirateur/Broyeur Tout en 1

l’aspirateur souffleur est destiné uniquement à un usage résidentiel. Utilisez la souffleuse en extérieur pour déplacer des débris selon les besoins. ASSEMBLAGE & FONCTIONNEMENT

ASSEMBLAGE Montage de la souffleuse/du tube d’aspiration Voir Fig. A Fixation/retrait du sac de collecte de feuilles (mode aspiration uniquement) Voir Fig. B1,

Fixation de la sangle d’épaule (fourni avec le modèle WG514 uniquement) Remarque: La sangle peut se fixer de deux manières. Voir Fig. C1,

OPÉRATION Conversion de souffleur à aspirateur Remarque: Appuyez sur le bouton de déverrouillage (a) ou (b) pour tourner le bouton de sélection de soufflerie/aspirateur jusqu’à ce que le bouton s’enclenche et soit aligné avec la flèche correspondante sur la machine. Voir Fig. D1,

Branchement de la rallonge électrique Voir Fig. E

- L’outil fonctionne encore pendant quelques secondes une fois qu’il est éteint. Laissez le moteur atteindre un arrêt complet avant de poser l’outil à terre. Voir Fig. F Réglage vitesses multiples

• Réglage à deux vitesses (pour WG512, WG514 seulement) Remarque: - Pour une performance d’aspiration maximale, il est préférable d’utiliser la vitesse II. - La vitesse I n’est recommandée que pour les zones sensibles (exemple : le jardin de fleurs)

• Réglage de vitesse variable (pour WG513 seulement) Remarque: La vitesse du souffleur peut être modifiée en tournant l’interrupteur Marche/ Arrêt. Voir Fig. G1,

Utilisation de la souffleuse Mise en garde! - Ne soufflez pas des objets durs comme des clous, des boulons ou des pierres. - N’opérez pas la souffleuse à proximité de spectateurs ou d’animaux. -Prenez des précautions particulières lorsque vous nettoyez des débris sur des escaliers ou autres zones étroites. - Portez des lunettes de sécurité ou autre protection adaptée pour les yeux, un pantalon et des chaussures. Voir Fig. G1,

Utilisation de l’aspirateur

—Pour passer l’aspirateur, assurez-vous que le tube et le sac sont bien fixés, dans le cas contraire, l’outil ne démarre pas. Mise en garde! —Ne pas aspirer des objets solides comme des blocs et chutes de bois, de grandes branches, du verre brisé, des morceaux de métal ou des pierres. Voir Fig. H12AMP Souffleur/Aspirateur/Broyeur Tout en 1

Vider le sac de collecte de feuilles Remarque: Il est recommandé de vider le sac de ramassage lorsqu’il est rempli à 75 %.

-Une utilisation normale du sac entraîne une usure et une détérioration au fil du temps. Un sac usé ou détérioré permet que de petits objets soient projetés à travers le sac, avec des risques de blessure pour l’opérateur ou les spéctateurs. Vérifiez fréquemment le sac. S’il est usé ou détérioré, remplacez-le par un nouveau WORX sac d’aspirateur. Voir Fig. I1, I2 Comment enlever les bouchons de débris de l’hélice (aucun outil inclus) Remarque: 1. Passez l’outil du mode aspirateur au mode souffleur avant de procéder à son nettoyage.

2. Retirez la prise avant d’ouvrir

le couvercle à débris. Voir Fig. J1, J2 ENTRETIEN Retirez la prise de l’alimentation avant une procédure d’ajustements, d’entretien ou de maintenance. N’utilisez jamais de l’eau ou des nettoyants chimiques pour nettoyer l’outil. Rangez toujours votre outil dans un endroit sec. Gardez propres les ouvertures de ventilation du moteur. Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, son agent de réparation ou d’autres personnes professionnelles afin d’éviter tout danger. ENTREPOSAGE Entreposez le souffleur/aspirateur et la rallonge électrique en intérieur, dans un endroit sec et frais, hors de portée des enfants et des animaux. DÉPANNAGE Problème Causes possibles Mesures correctives Le souffleur/ aspirateur ne fonctionne pas. Le tube d’aspiration ou le couvercle du ventilateur n’est pas attaché au boîtier du moteur. Attachez le tube d’aspiration ou le couvercle du ventilateur au boîtier du moteur. Le câble d’alimentation n’est pas connecté à une prise électrique. Branchez le cordon d'alimentation à une source d'alimentation. Le sac de collecte de feuilles n'est pas correctement installé. Installez correctement le sac de collecte de feuilles. L'interrupteur souffleur/ aspirateur ne correspond pas à la flèche correspondante sur l'outil. Placez l'interrupteur sur la bonne position. Le souffleur/ aspirateur est obstrué ou bloqué. Des débris bloquent le rotor. Comment enlever les bouchons de débris de l'hélice. Des débris bloquent le tube de soufflage /d’aspiration ou la connexion du sac de récupération des feuilles. Enlevez l’obstruction du tube de soufflage /d’aspiration ou de la connexion du sac de récupération des feuilles.12AMP Aspiradora/Soplador/Mulcher todo en uno
