UCVRECIRC - Hotte aspirante THERMADOR - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Récupérateur de chaleur
Dimensions	Non spécifiées
Poids	Non spécifié
Capacité de traitement d'air	Non spécifiée
Consommation énergétique	Non spécifiée
Utilisation	Améliore l'efficacité énergétique des systèmes de chauffage
Maintenance	Filtre à nettoyer ou remplacer régulièrement
Sécurité	Conforme aux normes de sécurité en vigueur
Garantie	Non spécifiée
Informations supplémentaires	Installation par un professionnel recommandée

FOIRE AUX QUESTIONS - UCVRECIRC THERMADOR

Quel est le but du THERMADOR UCVRECIRC ?

Le THERMADOR UCVRECIRC est conçu pour améliorer la circulation de l'air dans votre espace, tout en réduisant les odeurs et les particules en suspension.

Comment installer le THERMADOR UCVRECIRC ?

Assurez-vous de suivre le manuel d'installation fourni. Généralement, il doit être fixé au mur à une hauteur recommandée pour une circulation optimale.

Quels types de filtres sont compatibles avec le THERMADOR UCVRECIRC ?

Ce modèle est compatible avec des filtres à charbon et des filtres HEPA. Veuillez consulter le manuel pour les spécifications exactes.

Comment nettoyer le THERMADOR UCVRECIRC ?

Pour le nettoyage, débranchez l'appareil et utilisez un chiffon doux avec de l'eau savonneuse. Ne pas immerger l'appareil dans l'eau.

Quelle est la durée de vie des filtres du THERMADOR UCVRECIRC ?

La durée de vie des filtres dépend de l'utilisation, mais en général, il est recommandé de les remplacer tous les 6 à 12 mois.

Y a-t-il une garantie pour le THERMADOR UCVRECIRC ?

Oui, le produit est généralement accompagné d'une garantie de 2 ans contre les défauts de fabrication. Consultez le document de garantie pour plus de détails.

Comment régler le niveau de puissance du THERMADOR UCVRECIRC ?

Le réglage se fait via le panneau de commande situé sur l'appareil. Vous pouvez choisir entre plusieurs niveaux de puissance selon vos besoins.

Que faire si le THERMADOR UCVRECIRC ne fonctionne pas ?

Vérifiez si l'appareil est bien branché, si les filtres ne sont pas obstrués et si le panneau de commande fonctionne correctement. Si le problème persiste, contactez le service client.

MODE D'EMPLOI UCVRECIRC THERMADOR

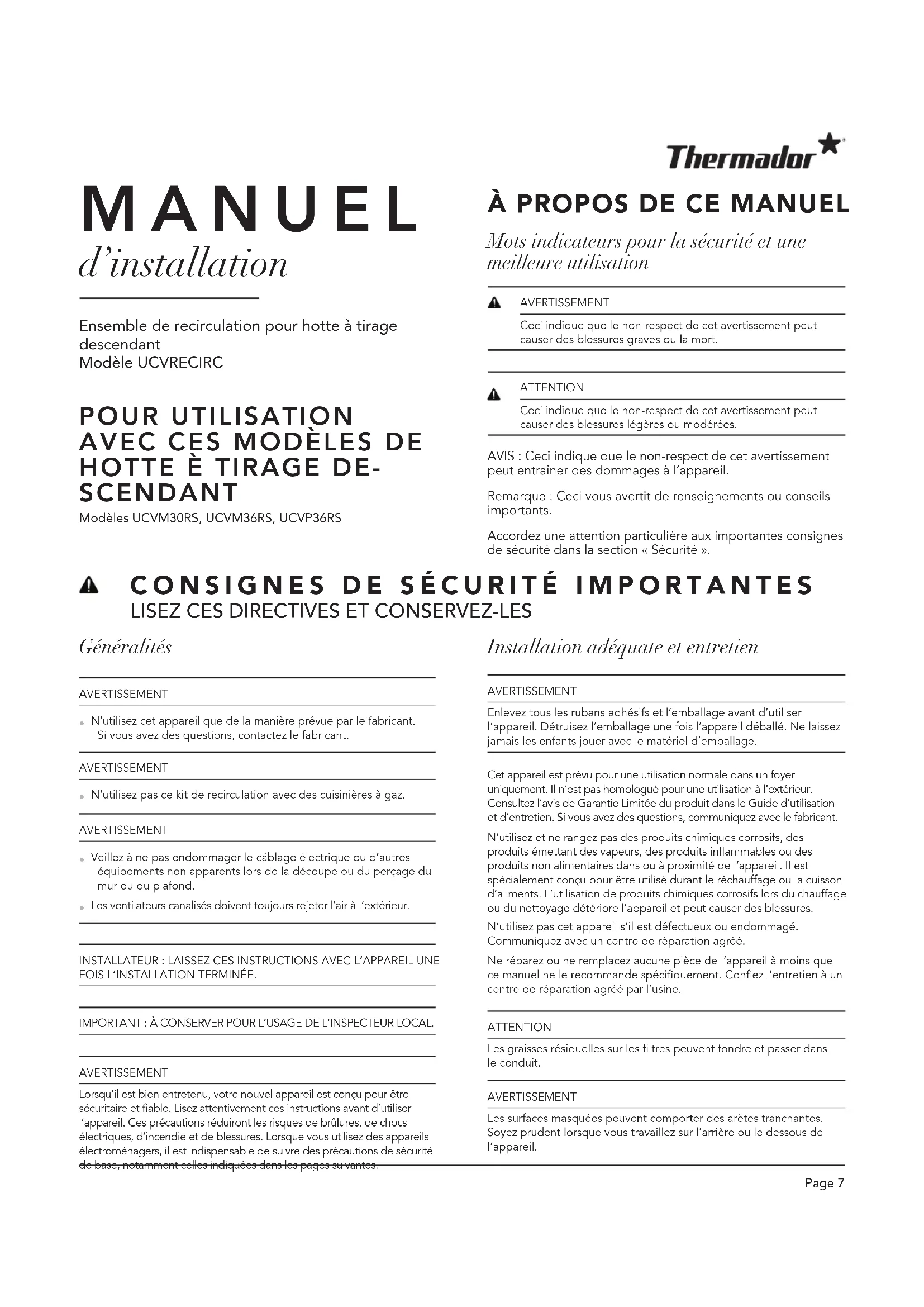

Mots indicateurs pour la sécurité et une meilleure utilisation AVERTISSEMENTCeci indique que le non-respect de cet avertissement peut causer des blessures graves ou la mort.ATTENTIONCeci indique que le non-respect de cet avertissement peut causer des blessures légères ou modérées. Généralités AVERTISSEMENT N’utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, contactez le fabricant.AVERTISSEMENT N’utilisez pas ce kit de recirculation avec des cuisinières à gaz.AVERTISSEMENT Veillez à ne pas endommager le câblage électrique ou d’autres équipements non apparents lors de la découpe ou du perçage du mur ou du plafond. Les ventilateurs canalisés doivent toujours rejeter l’air à l’extérieur.INSTALLATEUR: LAISSEZ CES INSTRUCTIONS AVEC L’APPAREIL UNE FOIS L’INSTALLATION TERMINÉE.IMPORTANT: À CONSERVER POUR L’USAGE DE L’INSPECTEUR LOCAL.AVERTISSEMENTLorsqu’il est bien entretenu, votre nouvel appareil est conçu pour être sécuritaire et able. Lisez attentivement ces instructions avant d’utiliser l’appareil. Ces précautions réduiront les risques de brûlures, de chocs électriques, d’incendie et de blessures. Lorsque vous utilisez des appareils électroménagers, il est indispensable de suivre des précautions de sécurité de base, notamment celles indiquées dans les pages suivantes. Installation adéquate et entretien AVERTISSEMENTEnlevez tous les rubans adhésifs et l’emballage avant d’utiliser l’appareil. Détruisez l’emballage une fois l’appareil déballé. Ne laissez jamais les enfants jouer avec le matériel d’emballage.Cet appareil est prévu pour une utilisation normale dans un foyer uniquement. Il n’est pas homologué pour une utilisation à l’extérieur. Consultez l’avis de Garantie Limitée du produit dans le Guide d’utilisation et d’entretien. Si vous avez des questions, communiquez avec le fabricant.N’utilisez et ne rangez pas des produits chimiques corrosifs, des produits émettant des vapeurs, des produits inammables ou des produits non alimentaires dans ou à proximité de l’appareil. Il est spécialement conçu pour être utilisé durant le réchauffage ou la cuisson d’aliments. L’utilisation de produits chimiques corrosifs lors du chauffage ou du nettoyage détériore l’appareil et peut causer des blessures.N’utilisez pas cet appareil s’il est défectueux ou endommagé. Communiquez avec un centre de réparation agréé.Ne réparez ou ne remplacez aucune pièce de l’appareil à moins que ce manuel ne le recommande spéciquement. Conez l’entretien à un centre de réparation agréé par l’usine.ATTENTIONLes graisses résiduelles sur les ltres peuvent fondre et passer dans leconduit.AVERTISSEMENTLes surfaces masquées peuvent comporter des arêtes tranchantes. Soyez prudent lorsque vous travaillez sur l’arrière ou le dessous de l’appareil.

AVIS: Ceci indique que le non-respect de cet avertissement peut entraîner des dommages à l’appareil.Remarque: Ceci vous avertit de renseignements ou conseils importants.Accordez une attention particulière aux importantes consignes de sécurité dans la section «Sécurité». Ensemble de recirculation pour hotte à tirage descendant Modèle UCVRECIRC MANUEL d’installation POUR UTILISATION

SCENDANT Modèles UCVM30RS, UCVM36RS, UCVP36RSPage 8 Sécurité incendie AVERTISSEMENT Utilisez cet appareil uniquement aux ns auxquelles il a été conçu, tel qu’indiqué dans ce manuel. Ayez toujours un détecteur de fumée fonctionnel près de la cuisine. Si vos vêtements ou vos cheveux prennent feu, roulez-vous par terre immédiatement pour éteindre les ammes. Assurez-vous d’avoir à portée de main un extincteur, bien visible et facilement accessible près de l’appareil. Étouffez les ammes des incendies d’aliments autres que des feux de graisse avec du bicarbonate de sodium. N’utilisez jamais de l’eau sur un feu de cuisine. AVERTISSEMENT OBSERVEZ LES CONSIGNES SUIVANTES DE MANIÈRE À RÉDUIRE LES RISQUES DE BLESSURES CORPORELLES EN CAS D’INCENDIE CAUSÉ PAR DE LA GRAISSE SUR LA SURFACE DE CUISSON :

a. ÉTOUFFEZ LES FLAMMES à l’aide d’un couvercle étanche, d’une tôle à biscuits ou d’un plateau en métal puis éteignez le brûleur. FAITES ATTENTION DE NE PAS VOUS BRÛLER. Si les ammes ne s’éteignent pas immédiatement, QUITTEZ LES LIEUX ET APPELEZ LE SERVICE DES INCENDIES. b. NE SOULEVEZ JAMAIS UNE CASSEROLE EN FLAMMES – vous pourriez vous brûler. c. N’UTILISEZ PAS D’EAU, ni de serviettes ou de linges mouillés – une violente explosion de vapeur pourrait survenir. d. Utilisez un extincteur SEULEMENT si: - Vous savez qu’il est de classe ABC et vous connaissez déjà son mode de fonctionnement. - L’incendie n’est pas très important et ne se propage pas. - Vous avez déjà téléphoné au service des incendies. - Vous pouvez combattre l’incendie en faisant dos à une sortie.

Conseils tirés de la publication de la NFPA «Kitchen Fire Safety Tips». Dans la mesure du possible, n’utilisez pas le système de ventilation en cas de feu sur la surface de cuisson. Cependant, ne traversez pas le feu pour l’éteindre. AVERTISSEMENT

L’huile et la graisse chaudes prennent feu rapidement. Ne laissez jamais de l’huile et de la graisse chaudes sans surveillance. N’éteignez jamais un feu avec de l’eau. Éteignez l’élément de cuisson. Étouffez prudemment les ammes à l’aide d’un couvercle, d’une couverture antifeu ou d’un accessoire similaire. AVERTISSEMENT

Les dépôts de graisse dans le ltre à graisses peuvent prendre feu. Nettoyez le ltre à graisses au moins tous les deux mois, ou aussi souvent que nécessaire. N’utilisez jamais l’appareil sans ltre à graisses. AVERTISSEMENT

Les dépôts de graisse dans le ltre à graisses peuvent s’enammer. Netravaillez jamais avec des ammes nues près de l’appareil (par ex. pour des ambées). N’installez l’unité près d’un appareil qui produit de la chaleur avec des combustibles solides (par ex. du bois ou charbon) qu’en présence d’un couvercle fermé et xe. Il ne doit pas y avoir production d’étincelles. AVERTISSEMENT

N’utilisez que des conduits métalliques. AVERTISSEMENT

Les pièces accessibles chauffent en cours d’utilisation. Ne touchez jamais les pièces chaudes. Éloignez les enfants. ATTENTION Il est recommandé de porter des gants et des manches longues pour protéger les mains et les avant-bras des éraures et d’éventuelles égratignures lors de l’installation.

CONSIGNES DE SÉCURITÉ IMPORTANTES

LISEZ CES DIRECTIVES ET CONSERVEZ-LESPage 9 Sécurité de l’enfant Lorsque des enfants sont en âge d’utiliser l’appareil, il incombe aux parents ou aux tuteurs légaux de veiller à ce que des personnes qualiées leur enseignent les pratiques sécuritaires. Ne laissez personne monter, se tenir debout, s’allonger, s’asseoir sur l’appareil ou se pendre à une pièce de l’appareil. Cela peut endommager l’appareil ou causer des blessures. AVERTISSEMENT Assurez-vous que l’ensemble de l’appareil (notamment les ltres à graisses et les ampoules, le cas échéant) est refroidi et que la graisse est solidiée avant de nettoyer les pièces de l’appareil. N’utilisez pas de nettoyeurs à vapeur pour nettoyer l’appareil. Avertissements relatifs à la proposition65 de l’État de Californie AVERTISSEMENT Ce produit contient des produits chimiques, notamment du chlorure de vinyle, répertoriés par l’État de Californie comme pouvant causer le cancer, des malformations congénitales ou d’autres anomalies de la reproduction. Pour plus de détails, consultez www.P65Warnings.ca.gov Protection de l’environnement Déballez l’appareil et mettez l’emballage au rebut conformément aux exigences environnementales. REMARQUE Risque de dommages dus à la corrosion. Mettez toujours l’appareil en marche lorsque vous cuisinez pour éviter l’accumulation de condensation. La condensation peut entraîner des dommages liés à la corrosion. Risque de dommages dû à l’humidité pénétrant dans les circuits électroniques. Ne nettoyez jamais le panneau de commande avec un chiffon humide. Dommages à la surface en cas de nettoyage non adapté. Nettoyez les surfaces en acier inoxydable dans le sens du grain uniquement. N’utilisez pas de nettoyants pour l’acier inoxydable sur le panneau de commande. N’utilisez jamais de nettoyants forts ou abrasifs, au risque d’endommager la surface. Risque de dommages causés par un refoulement de la condensation. Installez le conduit de sortie de manière à ce qu’il soit légèrement incliné par rapport à l’appareil (inclinaison de 1°).

1 - Grille décorative

1 - Sac de pièces (contenant):

1. Déterminez l’emplacement de la sortie du boîtier de

recirculation au travers de l’armoire.

• Avant (coup de pied), arrière, côté (gauche ou droit).

• Une ouverture dans la base de l’armoire de 368 mm x 381 mm (14½ po x 15 po) est nécessaire pour le boîtier de recirculation.

• Une ouverture de 88 mm x 362 mm (3 1/2 po x 14 1/4 po) est nécessaire pour la sortie.

2. Déterminez l’emplacement du boîtier de recirculation.

• Prévoyez aligner la sortie du ventilateur avec l’entrée du boîtier de recirculation.

3. Déterminez quelles longueurs de conduit sont requises.

(Conduits vendus séparément.)

• Une longueur de conduit rond de 203 mm (8 po) est nécessaire pour raccorder la sortie du ventilateur à l’entrée du boîtier de recirculation.

• Une longueur de conduit de 83 mm x 356 mm (3¼ po x 14 po) peut être nécessaire pour raccorder la sortie du boîtier de recirculation à la grille décorative d’évacuation. IMPORTANT - Exigences d’installation Il y a deux façons d’installer le ventilateur exible VTD600P de 600 pi³/min: (1) xé à la hotte et stabilisé par des pieds de montage. (2) installé en ligne (et non rattaché directement à la hotte), à l’aide de brides de montage et d’une charpente en bois. Consultez le manuel d’installation pour plus de détails. Veuillez acheter le ventilateur séparément. (Comprend les pieds et brides de montage.) Une armoire d’au moins 61 cm (24 po) de largeur est recommandée. Pour une sortie à gauche ou à droite par le coup de pied de l’armoire, une armoire de 76 cm (30po) de profondeur est recommandée pour permettre un alignement adéquat avec le ventilateur Flex. La sortie ronde de 20,3 cm (8po) du ventilateur et l’ouverture d’admission ronde de 20,3 cm (8po) du boîtier de recirculation doivent être alignées verticalement. (Voir page 11.) 380 mm (15 po) 368 mm (14½ po) GRILLE DÉCORATIVE FILTRE

Mesures en millimètres (pouces).Page 11

1. Découpez une ouverture dans la base de l’armoire.

• Dimensions: 368 mm x 381 mm (14 1/2 po x 15 po)

• L’orientation dépend de la direction de l’échappement.

• Vériez soigneusement que la sortie et l’entrée du boîtier de recirculation sont en ligne.

2. Placez temporairement le boîtier de recirculation dans l’ouverture pratiquée dans

la base de l’armoire.

• Relevez légèrement l’arrière du boîtier et insérez l’extrémité de la sortie dans l’ouverture.

• Marquez l’emplacement de l’ouverture de sortie dans le coup de pied de l’armoire, ou à l’arrière ou sur le côté de celle-ci.

3. Sortez le boîtier de recirculation de l’ouverture.

4. Découpez l’ouverture de la sortie.

• Dimensions: 88 mm x 362 mm (3 1/2 po x 14 1/4 po)

• Cette ouverture sera recouverte par la grille décorative.

5. Replacez le boîtier de recirculation dans l’ouverture pratiquée dans la base del’armoire.

• Une longueur de conduit (non incluse) de 83 mm x 356 mm (3¼ po x 14 po) peut être nécessaire pour raccorder la sortie du boîtier de recirculation jusqu’à la grille décorative d’évacuation.

• À l’aide de ruban d’aluminium, assurez-vous que tous les joints sont solides et étanches. N’utilisez pas de ruban à conduit.

• Utilisez les 6 vis n°10 x 0,625po pour xer le boîtier de recirculation sur la base del’armoire.

6. Installez le ventilateur.

• Consultez les instructions du ventilateur.

• Utilisez un conduit rond de 203 mm (8 po) pour raccorder la sortie du ventilateur à l’entrée du boîtier de recirculation.

• À l’aide de ruban d’aluminium, assurez-vous que tous les joints sont solides et étanches. N’utilisez pas de ruban à conduit.

• Percez des avant-trous de 3 mm (1/8)po au travers du dessus du boîtier de recirculation et xez les pieds de montage au boîtier avec 4 vis n°8 x 0,375 po.

7. Installez la grille décorative.

• Enlevez la pellicule.

• Replacez le ltre dans la fente.

SUR MESURE Vous pouvez fabriquer votre propre grille décorative. Servez-vous du gabarit de grille décorative contenu dans cet ensemble pour connaître ses dimensions générales et la position des trous de xation. Vous êtes libre de choisir le type de grille que vous préférez. La surface équivalente des fentes de la grille pour un débit d’air adéquat = 18 po

L’ARMOIRE REMPLACEMENT DU FILTRE Il est recommandé que vous remplaciez le ltre de recirculation tous les six mois. Cependant cette fréquence peut varier suivant le type et la quantité de cuisine faits. Communiquez avec le service à la clientèle ou votre distributeur local pour commander le ltre de rechange modèle UVCFILTER.

ROND DE 20,3 CM (8 PO) (suivant les codes locaux)

SORTIE À L’AVANT DE L’ARMOIRE

(COUP DE PIED) VENTILATEUR SORTIE SUR LE CÔTÉ DE L’ARMOIRE SORTIE À L’ARRIÈRE DE L’ARMOIRE Ventilateur xé à la hotte à tirage descendant à l’aide des pieds de montage. VENTILATEUR Ventilateur xé à un cadre de bois situé ailleurs à l’aide des brides de montage. PIEDS DE MONTAGE La sortie et l’entrée du boîtier de recirculation doivent être alignés. (Voir ci-dessous.)

(3 3/4 po) Mesures en millimètres (pouces). Mesures en millimètres (pouces).Page 12

9001379918 99045547C 2/12/18 Avant d’appeler le service à la clientèle Consultez le Manuel d’utilisation et d’entretien pour le dépannage. Reportez-vous à la « Déclaration de garantie limitée du produit ». Pour joindre un représentant du service d’assistance, voyez nos coordonnées sur la couverture du manuel. Veuillez avoir sous la main les renseignements imprimés sur l’étiquette signalétique du produit au moment d’appeler. Étiquette signalétique L’étiquette signalétique indique les numéros de modèle et de série. Consultez la plaque signalétique de l’appareil lors de toute demande d’assistance. Cette plaque se trouve du côté avant inférieur gauche du boîtier de la hotte. Pour éviter d’avoir à rechercher chaque fois ces renseignements au moment d’appeler, vous pouvez noter les quatre renseignements dans l’espace ci-dessous. Numéro de modèle Numéro de série Date d’achat Numéro du service à la clientèle Conservez votre facture ou contrat de dépôt pour valider la garantie en cas de demande de service. Service Nous comprenons que vous avez fait un investissement important pour votre cuisine. C’est pourquoi nous nous engageons à vous offrir un service de qualité, tant pour vous que votre appareil, an de vous garantir des années de créativité culinaire. N’hésitez pas à contact notre STAR

Service à la clientèle si vous avez des questions, ou dans l’éventualité improbable où votre appareil THERMADOR

nécessiterait une réparation. Notre équipe de réparation est prête à vous aider. États-Unis 800-735-4328 www.thermador.com/support Canada 800-735-4328 www.thermador.ca Pièces et accessoires Vous pouvez acheter les pièces, les ltres, les détartrants et les nettoyants pour acier inoxydable et plus encore dans la boutique électronique THERMADOR

ou par téléphone. États-Unis http://store.thermador.com/us Canada

• Si vous habitez dans l'une des provinces de l'Atlantique, en Ontario ou au Québec, communiquez avec : Marcone 1.800.287.1627

• Si vous habitez dans l'un des territoires, au Manitoba, en Saskatchewan, en Alberta ou en Colombie-Britannique, communiquez avec : Reliable Parts 1.800.663.6060 ÉTIQUETTE SIGNALÉTIQUEPágina 13
