UCVRECIRC - Campana extractora THERMADOR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Kit de recirculación para campana extractora de tiro descendente
Marca	Thermador
Modelo	UCVRECIRC
Compatibilidad	Campanas modelos UCVM30RS, UCVM36RS, UCVP36RS
Dimensiones de la caja (L x P x A)	406 x 406 x 445 mm
Abertura en el armario	368 x 381 mm
Abertura de salida	88 x 362 mm
Peso (estimado)	5 kg
Alimentación eléctrica	No requerida (kit pasivo)
Función principal	Recirculación del aire extraído hacia el interior de la cocina
Filtro	Filtro de recirculación desmontable (ref. UVCFILTER)
Frecuencia de reemplazo del filtro	Cada 6 meses (ajustar según el uso)
Rejilla decorativa	Incluida (o personalizable, superficie mínima 18 pulg²)
Instalación	Requiere un ventilador separado (modelo VTD600P recomendado)
Conducto requerido	Conducto redondo de 203 mm (8 pulg) y/o rectangular de 83 x 356 mm (3½ x 14 pulg)
Material	Acero inoxidable
Seguridad contra incendios	No usar con cocinas de gas; limpiar el filtro de grasa cada 2 meses
Mantenimiento	Limpiar las superficies de acero inoxidable en la dirección del grano; no usar limpiador a vapor
Piezas de repuesto	Filtro de repuesto UVCFILTER; rejilla decorativa a medida posible
Garantía	Garantía limitada (ver manual)
Contenido del embalaje	Caja, filtro, rejilla decorativa, tornillos de montaje

Preguntas frecuentes - UCVRECIRC THERMADOR

¿Puede usarse este kit con una cocina de gas?

No, este kit de recirculación no debe usarse con cocinas de gas. Está diseñado solo para cocinas eléctricas o de inducción. Consulte las instrucciones de seguridad en el manual.

¿Cómo instalar la caja de recirculación en el armario?

Corte una abertura de 368 x 381 mm en la base del armario. Coloque la caja en la abertura, alinee la salida con la abertura prevista, luego fíjela con los 6 tornillos n.°10 x 0,625 pulgadas suministrados. Asegúrese de que el conducto esté correctamente conectado y que todas las juntas estén selladas con cinta de aluminio.

¿Qué tipo de ventilador se necesita?

Este kit requiere un ventilador separado, preferiblemente el modelo VTD600P (600 pies³/min). Puede fijarse a la campana o instalarse en línea. Consulte el manual de instalación para los detalles de montaje.

¿Con qué frecuencia debo reemplazar el filtro de recirculación?

Se recomienda reemplazar el filtro de recirculación cada 6 meses. La frecuencia puede variar según la cantidad y el tipo de cocción. Use el filtro de repuesto modelo UVCFILTER.

¿Puedo fabricar mi propia rejilla decorativa?

Sí, puede hacer una rejilla a medida. Use la plantilla suministrada para las dimensiones y los agujeros de fijación. La superficie total de las ranuras debe ser de al menos 18 pulg² (116 cm²) para un flujo de aire adecuado.

¿Cómo limpiar las superficies de acero inoxidable?

Limpie las superficies de acero inoxidable en la dirección del grano con un paño suave y un limpiador no abrasivo. Nunca use un limpiador a vapor ni productos abrasivos en el panel de control. Evite la humedad excesiva.

¿Qué hacer en caso de incendio de grasa en la cocina?

Apague las llamas con una tapa o una placa metálica, luego apague el quemador. Nunca vierta agua sobre un fuego de grasa. Si el fuego no se apaga de inmediato, abandone el lugar y llame a los bomberos. Mantenga un extintor de clase ABC cerca.

¿Cómo saber si el filtro de grasa debe limpiarse?

El filtro de grasa debe limpiarse al menos cada 2 meses, o con más frecuencia si cocina con frecuencia. Un filtro sucio puede causar riesgo de incendio. Nunca opere la campana sin el filtro de grasa.

¿Cuáles son las dimensiones exactas de la abertura de salida?

La abertura de salida en el armario debe medir 88 mm x 362 mm (3½ pulg x 14¼ pulg). Será cubierta por la rejilla decorativa. Para una salida frontal (zócalo), trasera o lateral, ajuste la ubicación en consecuencia.

¿Dónde encontrar el número de modelo y serie del aparato?

La etiqueta de identificación se encuentra en el lado frontal inferior izquierdo de la caja de la campana. Anote el número de modelo y serie antes de contactar al servicio al cliente. Guarde su factura para la garantía.

MANUAL DE USUARIO UCVRECIRC THERMADOR

IMPORTANT: SAVE FOR THE LOCAL INSPECTOR'S USE.

WARNING

MANUAL de instalación

Juego de recirculación de tiro descendente Modelo UCVRECIRC

PARA USAR CON ESTOS MODELOS RECIRCULACIÓN DE TIRO DESCENDENTE

Modelos UCVM30RS, UCVM36RS, UCVP36RS

ACERCA DE ESTE MANUAL

Palabras de señal para seguridad y mejor uso

ADVERTENCIA

Esto indica que podría producirse la muerte o lesiones graves como resultado de no hacer caso de esta advertencia.

PRECAUCION

Esto indica que podrían producirse lesiones leves o moderadas como resultado de no hacer caso de esta advertencia.

AVISO: Esto indica que podrían producirse daños al electrodoméstico o a la propiedad como resultado de no hacer caso de este aviso.

Nota: Esto le alerta ante información o consejos importantes.

Ponga atención especial a las instrucciones importantes en la sección "Seguridad".

⚠ INSTRUCCIONES IMPORTANTES DE SEGURIDAD LEA Y CONSERVE ESTAS INSTRUCCIONES

Notas generales

ADVERTENCIA

- Use la unidad solo de la manera indicada por el fabricante. Si tiene preguntas, comuníquese con el fabricante.

ADVERTENCIA

- No utilice este kit de recirculación con estufas de gas.

ADVERTENCIA

- Al cortar o perforar a través de la pared o del cielo raso, tenga cuidado de no dañar el cableado eléctrico ni otros servicios ocultos. - Los ventiladores con conductos siempre deben ventearse hacia el exterior.

INSTALADOR: DEJE ESTAS INSTRUCCIONES CON EL ELECTRODOMÉSTICO DESPUÉS DE TERMINAR CON LA INSTALACIÓN.

IMPORTANTE: GUARDE PARA EL USO DEL INSPECTOR LOCAL.

ADVERTENCIA

Su nuevo electrodoméstico ha sido diseñado para ser seguro y confiable cuando es bien cuidado. Lea detenidamente todas las instrucciones antes de usarlo. Estas precauciones reducirán el riesgo de quemaduras, descarga eléctrica, incendio y lesiones a personas. Al usar electrodomésticos de cocina, deben seguirse las precauciones básicas de seguridad, incluyendo las de las páginas siguientes.

Instalación y mantenimiento adecuados

ADVERTENCIA

Retire toda la cinta y el empaque antes de usar el electrodoméstico. Destruya el empaque después de desempacar el electrodoméstico. Nunca permita que los niños jueguen con el material de empaque.

Este electrodoméstico ha sido diseñado solo para uso doméstico familiar normal. No está aprobado para usarse en exteriores. Vea la garantía en la guía de uso y cuidado Si tiene preguntas, comuníquese con el fabricante.

No guarde ni use productos químicos corrosivos, vapores, o productos inflamables o que no sean alimentos en o cerca de este electrodoméstico. Está diseñado específicamente para usarlo al calentar o cocinar alimentos. El uso de productos químicos corrosivos al calentar o limpiar dañará el electrodoméstico y podría ocasionar lesiones.

No opere este electrodoméstico si no funciona adecuadamente o si se ha dañado. Comuníquese con un proveedor de servicio autorizado.

No repare ni reemplace ninguna pieza del electrodoméstico a menos que así se recomiende específicamente en este manual. Refiera todo el servicio a un centro de servicio autorizado de fábrica.

PRECAUCIÓN

La grasa que queda sobre los filtros se puede derretir y moverse hacia el ventilador.

ADVERTENCIA

Las superficies ocultas pueden tener bordes afilados. Tenga cuidado al meter la mano detrás o debajo del electrodoméstico.

⚠ INSTRUCCIONES IMPORTANTES DE SEGURIDAD LEA Y CONSERVE ESTAS INSTRUCCIONES

Seguridad ante incendios

ADVERTENCIA

Use este electrodoméstico únicamente para lo que está diseñado, tal como se describe en este manual.

Siempre tenga cerca de la cocina un detector de humos en funcionamiento. En caso de que la ropa o el cabello se incendie, déjese caer de inmediato y ruede, para apagar las llamas.

Tenga cerca del electrodoméstico un extintor de incendios adecuado disponible, muy visible y fácilmente accesible.

Apague con bicarbonato de sodio las llamas de incendios de madera que no sean producidos por grasa. Nunca use agua sobre incendios que surjan al cocinar.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE LESIONES A LAS PERSONAS EN CASO DE UN INCENDIO PRODUCIDO POR GRASA EN UNA ESTUFA, OBSERVE LO SIGUIENTE: ^a

a. APAGUE LAS LLAMAS con una tapa de ajuste exacto, una charola para galletas o una bandeja de metal, y después apague el quemador. PROCEDA CON CUIDADO PARA EVITAR QUEMADURAS. Si las llamas no se apagan inmediatamente, EVACUE EL ÁREA Y LLAME A LOS BOMBEROS.
b. NUNCA LEVANTE UNA CACEROLA INCENDIADA, se puede quemar.
c. NO USE AGUA, ni trapos o toallas de cocina mojados; puede producirse una explosión violenta de vapor.
d. Use un extintor SOLO si:
^a Basado en "Kitchen Fire Safety Tips" (Sugerencias para la seguridad contra incendios en la cocina) publicado por NFPA.

ADVERTENCIA

RIESGO DE INCENDIO

El aceite y la grasa calientes se incendían rápido. Nunca deje aceite y grasa calientes sin supervisión. Nunca extinga un incendio con agua. Apague el quemador correspondiente. Sofoque las llamas con cuidado con una tapa, una manta para incendios o algo similar.

ADVERTENCIA

RIESGO DE INCENDIO

Los depósitos de grasa en el filtro de grasa se pueden incendiar. Limpie el filtro de grasa por lo menos cada dos meses o con la frecuencia que sea necesaria. Nunca opere el electrodoméstico sin el filtro de grasa.

ADVERTENCIA

RIESGO DE INCENDIO

Los depósitos de grasa en el filtro de grasa se pueden incendiar. Nunca trabaje con una llama abierta cerca del electrodoméstico (por ejemplo, al flamear). Instale la unidad cerca de un electrodoméstico que produzca calor para combustibles sólidos (por ejemplo, madera o carbón) únicamente si hubiera una cubierta cerrada que no se quita. No debe haber chispas volando.

ADVERTENCIA

RIESGO DE INCENDIO

Utilice solo conductos metálicos.

ADVERTENCIA

RIESGO DE QUEMADURAS

Las piezas accesibles pueden calentarse durante la operación. Nunca toque las piezas calientes. Mantenga lejos a los niños.

PRECAUCIÓN

Se recomienda usar guantes y manga larga para proteger manos y antebrazos de abrasión y posibles rasguños durante el proceso de instalación.

⚠ INSTRUCCIONES IMPORTANTES DE SEGURIDAD LEA Y CONSERVE ESTAS INSTRUCCIONES

Seguridad con los niños

Cuando los niños crecen lo suficiente como para usar el electrodoméstico, es responsabilidad de los padres o tutores legales asegurarse de que personas calificadas los instruyan en prácticas seguras.

No permita que nadie trepe, se pare, se incline, se siente o se cuelgue de ninguna parte de un electrodoméstico. Esto puede dañar el electrodoméstico o causar lesiones.

ADVERTENCIA

Asegúrese de que todo el electrodoméstico (incluidos los filtros de grasa y bombillas de luz, si corresponde), se haya enfriado y la grasa se haya solidificado antes de intentar limpiar cualquier parte del electrodoméstico.

No use limpiadores de vapor para limpiar el electrodoméstico.

Advertencias de la Propuesta 65 del estado de California

ADVERTENCIA

Este producto puede exponerlo a productos químicos, como cloruro de vinilo, conocidos en el estado de California como causantes de cáncer y defectos congénitos u otros daños reproductivos. Si desea más información, visite www.P65Warnings.ca.gov

Protección del medio ambiente

Desempaque el electrodoméstico y deseche el empaque, de acuerdo con los requisitos ambientales.

AVISO

Riesgo de daños debidos a la corrosión. Siempre encienda el electrodoméstico cuando cocine, para evitar la acumulación de condensación. La condensación puede conducir a daños por corrosión.

Riesgo de daños debido a la entrada de humedad en los circuitos electrónicos. Nunca limpie los controles del operador con un paño húmedo.

Puede dañarse la superficie por una limpieza incorrecta. Limpie las superficies de acero inoxidable solo en la dirección del grano. No use limpiadores de acero inoxidable en los controles del operador. Nunca use agentes de limpieza fuertes o abrasivos, pues pueden dañar la superficie.

Riesgo de daños por el contraflujo de la condensación. Instale un ventilador de escape en una pendiente ligeramente descendente, lejos del electrodoméstico (pendiente de 1°).

PIEZAS SUMINISTRADAS

1 - caja de recirculación
1 - filtro de recirculación
1 - rejilla decorativa
1 - bolsa de piezas (que contiene):
6 - tornillos #10 x 0.625 pulg.
4 - tornillos #8 x 0.375 pulg.
2 - tornillos #8 x 1 pulg.

PLANEE LA INSTALACIÓN

IMPORTANTE – Requisitos de la instalación

El ventilador flexible VTD600P de 600 pcm se puede instalar de una de dos maneras:

(1) Como ventilador integral fijo directamente al tiro descendente y estabilizado con patas de montaje.
(2) Como ventilador en línea, sin estar fijo directamente al tiro descendente, utilizando soportes de montaje y entramado de madera.

Vea más detalles en el manual de instalación.

El ventilador se compra por separado. (Incluye patas de montaje y soportes de montaje.)

Se recomienda un gabinete con una anchura mínima de 24 pulg. (61 cm). Para la extracción por la izquierda o la derecha a través del espacio en el gabinete para los pies, se recomienda un gabinete con una profundidad de 30 pulg. (76 cm), para alinearse adecuadamente con el ventilador flexible.

La salida redonda del ventilador de 8 pulg. (20.3 cm) y la entrada de la caja de recirculación redonda de 8 pulg. (20.3 cm) deben estar alineadas de manera vertical. (Vea la página 17.)

1. Determine dónde hará la extracción la caja de recirculación a través del gabinete.

2. Frente (espacio para los pies), atrás, lado (izquierdo o derecho).

3. Se requiere una abertura de 368 x 381 mm (14½ x 15 pulg.) en la base del gabinete para la caja de recirculación.

4. Se requiere una abertura de 88 x 362 mm (3½ x 14¼ pulg.) para la extracción.

5. Determine la ubicación de la caja de recirculación.

- Planee alinear la salida del ventilador con la entrada de la caja de recirculación.

1. Determine los tramos de conductos requeridos. (Compre los conductos por separado.)

2. Se requiere un tramo de conducto redondo de 203 mm (8 pulg.) para conectar la extracción del ventilador con la entrada de la caja de recirculación.

3. Se podría requerir un tramo de conducto de 83 x 356 mm (3½ x 14 pulg.) para conectar a la extracción de la caja de recirculación y prolongarla hasta la ubicación de la rejilla decorativa.

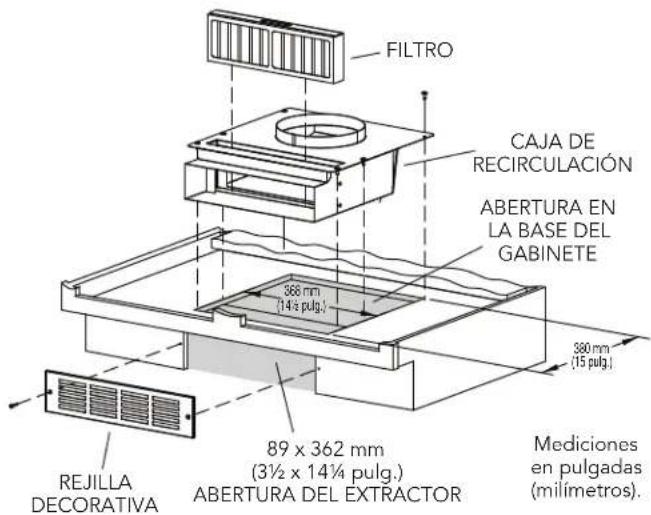

FILTRO CAJA DE RECIRCULACIÓN ABERTURA EN LA BASE DEL GABINETE 868 mm (14/3 pulg.) 580 mm (15 pulg.) REJILLA DECORATIVA 89 x 362 mm (3½ x 14¼ pulg.) ABERTURA DEL EXTRACTOR Mediciones en pulgadas (milímetros).

EXTRACCIÓN A TRAVÉS DEL FRENTE DEL GABINETE (ESPACIO PARA LOS PIES)

INSTALE LA CAJA DE RECIRCULACIÓN

1. Corte la abertura en la base del gabinete.

• Tamaño: 362 x 381 mm (14½ x 15 pulg.)
- La orientación depende de la dirección de la extracción.
- Verifique dos veces que la salida del ventilador y la entrada de la caja de recirculación quedarán alineadas.

2. Coloque temporalmente la caja de recirculación en la abertura de la base del gabinete.

• Gire ligeramente la parte trasera de la caja e inserte el extremo del extractor en la abertura.
• Marque la ubicación de la abertura del extractor en el espacio para los pies, en la parte trasera o en el lado del gabinete.

3. Retire la caja de recirculación de la abertura.

4. Corte la abertura de la extracción.

• Tamaño: 88 x 362 mm (3½ x 14¼ pulg.)
- Esta abertura estará cubierta con una rejilla decorativa.

5. Regrese a su lugar la caja de recirculación en la abertura de la base del gabinete.

• De ser necesario, conecte una extensión de conducto de 83 x 356 mm (3¼ x 14 pulg.) (no se incluye) como extensión de la salida de la caja de recirculación a la ubicación de la rejilla decorativa.
• Selle las conexiones a los conductos con cinta para aluminio para que queden seguras y herméticas. No use cinta para conductos.
• Use 6 tornillos #10 x 0.625 pulg. para asegurar la caja de recirculación a la base del gabinete.

6. Instale el ventilador.

• Vea las instrucciones del ventilador.
• Use un conducto redondo de 203 mm (8 pulg.) para conectar la extracción del ventilador a la entrada de la caja de recirculación.
• Selle las conexiones a los conductos con cinta para aluminio para que queden seguras y herméticas. No use cinta para conductos.
• Perfore orificios piloto de 3 mm (1/8 pulg.) a través de la parte superior de la caja de recirculación y fije las patas a la caja de recirculación con 4 tornillos #8 x 0.375 pulg.

7. Instale la rejilla decorativa.

- Utilice los tornillos suministrados.

8. Retire la película de polietileno del filtro.

• Levante el filtro de la ranura.
• Retire la película de polietileno.
- Regrese a su lugar el filtro en la ranura.

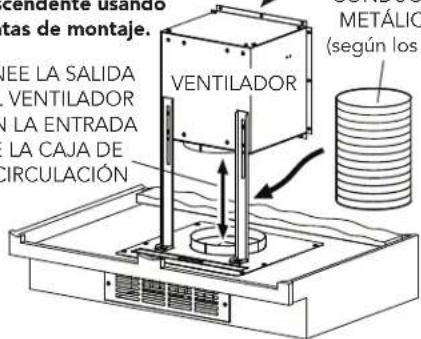

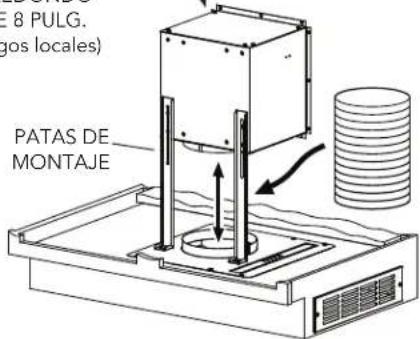

Ventilador montado en un tiro descendente usando patas de montaje.

ALINEE LA SALIDA DEL VENTILADOR CON LA ENTRADA DE LA CAJA DE RECIRCULACIÓN

cendente usando tas de montaje. VEE LA SALIDA VENTILADOR N LA ENTRADA LA CAJA DE CIRCULACIÓN VENTILADOR METÁLIC (según los

EXTRACCIÓN A TRAVÉS DEL FRENTE DEL GABINETE (ESPACIO PARA LOS PIES)

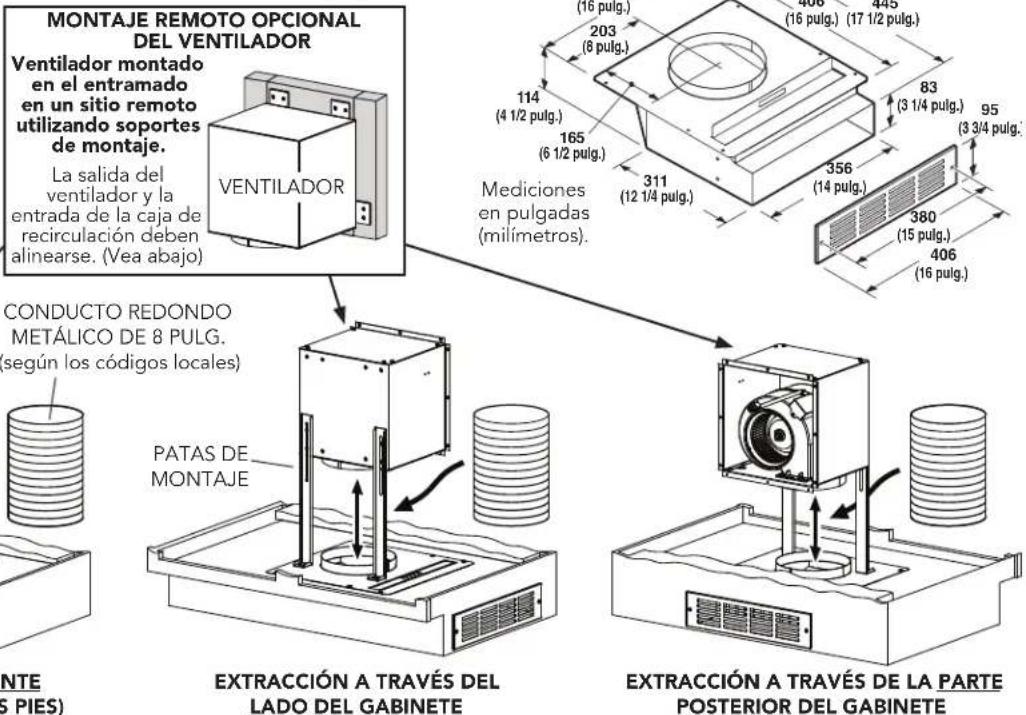

MONTAJE REMOTO OPCIONAL DEL VENTILADOR Ventilador montado en el entramado en un sitio remoto utilizando soportes de montaje. La salida del ventilador y la entrada de la caja de recirculación deben alinearse. (Vea abajo) VENTILADOR Mediciones en pulgadas (milímetros). CONDUCTO REDONDO METÁLICO DE 8 PULG. (según los códigos locales) PATAS DE MONTAJE EXTRACCÍON A TRAVÉS DEL LADO DEL GABINETE EXTRACCÍON A TRAVÉS DE LA PARTE POSTERIOR DEL GABINETE ANTE (5 PIES)

REEMPLAZO DEL FILTRO

Recomendamos que reemplace el filtro de recirculación cada 6 meses. Sin embargo, esto puede variar dependiendo del tipo y de la cantidad de comida que cocine. Llame a servicio a clientes o a su distribuidor local para ordenar el reemplazo del filtro Modelo UCVFILTER.

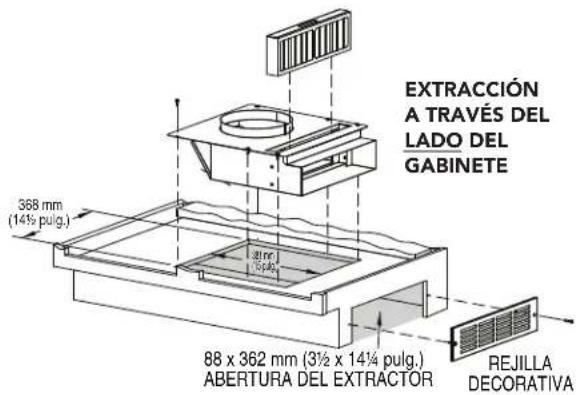

EXTRACCION A TRAVÉS DEL LADO DEL GABINETE 368 mm (14½ pulg.) 88 x 362 mm (3½ x 14¼ pulg.) ABERTURA DEL EXTRACTOR REJILLA DECORATIVA

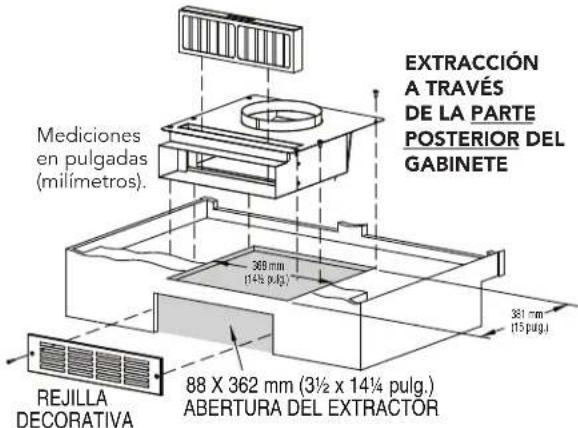

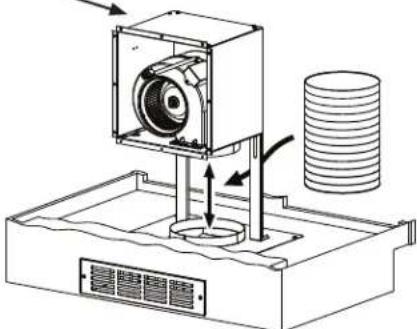

EXTRACCION A TRAVÉS DE LA PARTE POSTERIOR DEL GABINETE Mediciones en pulgadas (milímetros). 368 mm (14½ pulg.) 381 mm (15 pulg.) REJILLA DECORATIVA 88 X 362 mm (3½ x 14¼ pulg.) ABERTURA DEL EXTRACTOR

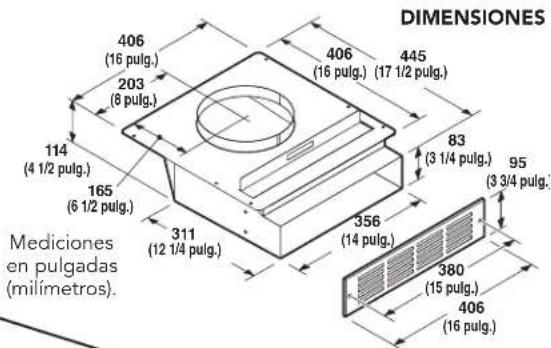

DIMENSIONES 406 (16 pulg.) 203 (8 pulg.) 114 (4 1/2 pulg.) 165 (6 1/2 pulg.) 311 (12 1/4 pulg.) Mediciones en pulgadas (milímetros). 406 (16 pulg.) 445 (17 1/2 pulg.) 83 (3 1/4 pulg.) 95 (3 3/4 pulg.) 356 (14 pulg.) 380 (15 pulg.) 406 (16 pulg.)

E 8 PULG. gos locales) PATAS DE MONTAJE

Usted puede hacer su propia rejilla decorativa. Utilice la rejilla decorativa en este juego como una plantilla para el tamaño y las ubicaciones generales de los orificios de montaje. El patrón de abertura de la rejilla queda a su elección. El área equivalente de las ranuras de la rejilla para el flujo de aire adecuado = 18 pulg. ^2 mínimo.

APOYO DE THERMADOR®

Antes de llamar al servicio

Vea la información de resolución de problemas en el Manual de uso y cuidado Consulte la "Declaración de garantía limitada del producto".

Para comunicarse con un representante de servicio, vea la información de contacto al frente del manual. Cuando llame, tenga preparada la información impresa en la etiqueta de datos de su producto.

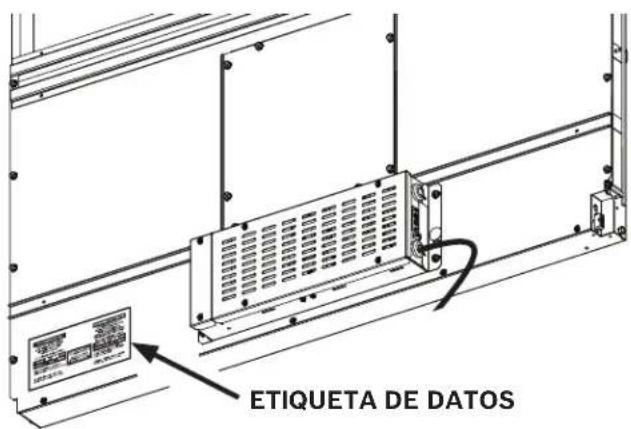

Etiqueta de datos

La etiqueta de datos muestra el modelo y el número de serie. Cuando solicite el servicio, consulte la placa de datos en el electrodoméstico.

La etiqueta de datos la puede encontrar al frente / abajo / a la izquierda de la cubierta del tiro descendente.

Para evitar tener que buscar cada detalle de la información cuando llame, puede ingresar los cuatro datos necesarios en los espacios siguientes.

No. de modelo
No. de serie
Fecha de la compra
No. de servicio al cliente

Conserva su factura o documentos para validar la garantía, en caso de que necesite servicio.

ETIQUETA DE DATOS

Servicio

Sabemos que usted ha realizado una inversión considerable en su cocina. Nos dedicamos a apoyarle a usted y a su electrodoméstico, de tal manera que tenga muchos años para cocinar de manera creativa.

No dude en ponerse en contacto con nuestro Departamento de apoyo al cliente STAR® si tuviera preguntas o en el poco probable caso de que su electrodoméstico THERMADOR® necesitara servicio. Nuestro equipo de servicio está listo para ayudarle.

EE.UU.

800-735-4328

www.thermador.com/support

Canadá

800-735-4328

www.thermador.ca

Piezas y accesorios

Las piezas, filtros, desincrustantes, limpiadores de acero inoxidable y más se pueden comprar en la tienda electrónica de THERMADOR® o bien por teléfono.

EE.UU.

http://store.thermador.com/us

Canadá

- Si vive en cualquiera de las provincias del Atlántico, Ontario o Québec, comuníquese con: Marcone 1.800.287.1627

- Si vives en cualquiera de los Territorios, Manitoba, Saskatchewan, Alberta o Columbia Británica, comunicate con: Reliable Parts 1.800.663.6060

1901 MAIN STREET, SUITE 600 IRVINE, CA 92614 // 1-800-735-4328 // WWW.THERMADOR.COM
